2009 YAMAHA TMAX Manuale duso (in Italian)

USO E MANUTENZIONE
4B5-28199-H2
XP500A
XP500
Leggere attentamente questo manuale prima di utilizzare
questo veicolo.

HAU26945
Leggere attentamente questo manuale prima di utilizzare questo veicolo. Questo manuale dovrebbe accompa-
gnare il veicolo se viene venduto.
DECLARATION of CONFORMITY
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
General manager of quality assurance div.
DICHIARAZIONE DI CONFORMITÀ
YAMAHA MOTOR ELECTRONICS CO., LTD.
1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Giappone
Direttore generale divisione controllo qualità
1
Version up the norm of EN60950 to EN60950-1
To change company name27 Feb. 2006
1 Mar. 2007
2
3Revision record
No. Contents Date
To change contact person and integrate type-designation. 9 Jun. 2005
1
Versione fino alla norma da EN60950 a EN60950-1
Per modificare il nome dell’azienda
27 febbr. 20061 marzo 2007
2
3 Cronologia revisioni
N. Indice Data
Per modificare il contatto e riunire i tipi di designazione.
9 giugno 2005
Date of issue: 1 Aug. 2002
Data di emissione: 1 agosto 2002
Place of issue: Shizuoka, Japan
Luogo di emissione: Shizuoka, Giappone
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC) is in compliance with following norm(s) or documents:
Direttiva R&TTE (1999/5/CE)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Direttiva sui veicoli a due o tre ruote (97/24/CE: capitolo 8, EMC) è conforme con le seguenti norme o documenti:
Kind of equipment: IMMOBILIZER
Type-designation: 5SL-00 Hereby declare that the product:
Tipo di equipaggiamento: IMMOBILIZZATORE
Definizione tipo: 5SL-00 Dichiariamo con la presente che il prodotto:
Company: YAMAHA MOTOR ELECTRONICS CO., LTD.
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 JapanWe
Azienda: YAMAHA MOTOR ELECTRONICS CO., LTD.Indirizzo: 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 GiapponeNoi

INTRODUZIONE

HAU10112
Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del XP500/XP500A, potrete avvalervi della vasta esperienza Yamaha e delle tecnologie più avanzate profuse nella proget-
tazione e nella costruzione di prodotti di alto livello qualitativo che hanno valso a Yamaha la sua reputazione di assoluta affidabilità.
Leggete questo manuale senza fretta e da cima a fondo. Potrete godervi tutti i vantaggi che la vostra XP500/XP500A offre. Il Libretto uso
e manutenzione non fornisce solo istruzioni sul funzionamento, la verifica e la manutenzione del vostro scooter, ma indica anche come
salvaguardare sé stessi e gli altri evitando problemi e il rischio di lesioni.
Inoltre i numerosi consigli contenuti in questo libretto aiutano a mantenere il vostro scooter nelle migliori condizioni possibili. Se una volta
letto il manuale, aveste ulteriori quesiti da porre, non esitate a rivolgervi al vostro concessionario Yamaha.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordate sempre di anteporre la sicurezza ad ogni altra cosa.
La Yamaha è alla continua ricerca di soluzioni avanzate da utilizzare nella progettazione e nel costante miglioramento della qualità del
prodotto. In conseguenza di ciò, sebbene questo manuale contenga sul veicolo le informazioni più aggiornate, disponibili alla data della
sua pubblicazione, è possibile che capiti di rilevare delle lievi difformità tra il motociclo e quanto descritto nel manuale. In caso di altre que-
stioni in merito al presente manuale, consultare un concessionario Yamaha.
AVVERTENZA

HWA12411
Si prega di leggere questo libretto per intero e attentamente prima di utilizzare questo scooter.

INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE

HAU10132
Le informazioni particolarmente importanti sono evidenziate dai seguenti richiami:
Questo è il simbolo di pericolo. Viene utilizzato per richiamare l’attenzione sui rischi poten-
ziali di infortuni. Osservare tutti i messaggi di sicurezza che seguono questo simbolo per
evitare infortuni o il decesso.
Un’AVVERTENZA indica una situazione pericolosa che, se non evitata, potrebbe provocare il
decesso o infortuni gravi.
Un richiamo di ATTENZIONE indica speciali precauzioni da prendersi per evitare di danneg-
giare il veicolo o altre cose.
Una NOTA contiene informazioni importanti che facilitano o che rendono più chiare le procedure.
AVVERTENZA
ATTENZIONENOTA

INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE

HAU10200
XP500/XP500A
USO E MANUTENZIONE
©2008 della Yamaha Motor Co., Ltd.
1a edizione, Giugno 2008
Tutti i diritti sono riservati.
È vietata espressamente la ristampa o l’uso
non autorizzato
senza il permesso scritto della
Yamaha Motor Co., Ltd.
Stampato in Giappone.

INDICE

INFORMAZIONI DI SICUREZZA
.......1-1
Ulteriori consigli per una guida
sicura ............................................1-4
DESCRIZIONE
...................................2-1
Vista da sinistra ................................2-1
Vista da destra..................................2-2
Comandi e strumentazione...............2-3
FUNZIONI DEGLI STRUMENTI E DEI
COMANDI
............................................3-1
Sistema immobilizzatore ..................3-1
Blocchetto di accensione/
bloccasterzo .................................3-2
Spie di segnalazione e di
avvertimento .................................3-3
Tachimetro .......................................3-4
Segnalatore livello carburante .........3-4
Termometro liquido refrigerante ......3-5
Display multifunzione .......................3-6
Allarme antifurto (optional) ............3-10
Interruttori manubrio ......................3-10
Leva freno anteriore ......................3-12
Leva freno posteriore .....................3-12
Leva di blocco freno posteriore .....3-12
ABS (per modelli con ABS) ...........3-13
Tappo serbatoio carburante ..........3-14
Carburante .....................................3-15
Convertitore catalitico ....................3-16
Sella ...............................................3-16Regolazione del poggiaschiena
del pilota .................................... 3-17
Portacasco .................................... 3-18
Vani portaoggetti ........................... 3-18
Specchietti retrovisori .................... 3-20
Assieme ammortizzatore ............... 3-20
Cavalletto laterale ......................... 3-21
Sistema d’interruzione circuito
accensione ................................. 3-21
PER LA VOSTRA SICUREZZA –
CONTROLLI PRIMA
DELL’UTILIZZO
.................................. 4-1
UTILIZZO E PUNTI IMPORTANTI
RELATIVI ALLA GUIDA
..................... 5-1
Accensione del motore .................... 5-1
Avvio del mezzo .............................. 5-2
Accelerazione e decelerazione ....... 5-2
Frenatura ......................................... 5-3
Consigli per ridurre il consumo del
carburante .................................... 5-3
Rodaggio ......................................... 5-4
Parcheggio ...................................... 5-4
MANUTENZIONE E REGOLAZIONI
PERIODICHE
...................................... 6-1
Kit attrezzi ....................................... 6-1
Manutenzione periodica e
lubrificazione ................................ 6-2Rimozione ed installazione dei
pannelli ........................................ 6-7
Controllo delle candele ................. 6-10
Olio motore e cartuccia filtro olio ... 6-11
Olio trasmissione a catena ............ 6-14
Liquido refrigerante ....................... 6-15
Sostituzione elemento filtrante ...... 6-17
Regolazione del regime del
minimo ....................................... 6-17
Controllo gioco del cavo
dell’acceleratore ........................ 6-18
Gioco valvole ................................ 6-18
Pneumatici .................................... 6-19
Ruote in lega ................................. 6-20
Gioco delle leve freno anteriore e
posteriore ................................... 6-21
Regolazione del cavo della leva di
blocco freno posteriore .............. 6-21
Controllo delle pastiglie del freno
anteriore e posteriore ................ 6-22
Controllo del livello liquido freni .... 6-23
Sostituzione del liquido freni ......... 6-24
Controllo e lubrificazione della
manopola e del cavo
acceleratore ............................... 6-24
Lubrificazione delle leve freno
anteriore e posteriore ................ 6-25
Controllo e lubrificazione del
cavalletto centrale e del
cavalletto laterale ....................... 6-25
Controllo della forcella .................. 6-26

INDICE

Controllo dello sterzo ..................... 6-27
Controllo dei cuscinetti delle
ruote ........................................... 6-27
Batteria .......................................... 6-27
Sostituzione dei fusibili .................. 6-29
Sostituzione della lampada faro .... 6-31
Lampada biluce fanalino/stop ........ 6-32
Sostituzione di una lampada
indicatore di direzione
anteriore ..................................... 6-32
Lampadina indicatore di direzione
posteriore .................................... 6-32
Sostituzione della lampada luce
targa ........................................... 6-33
Sostituzione di una lampada luce
di posizione anteriore ................. 6-33
Ricerca ed eliminazione guasti ...... 6-34
Tabelle di ricerca ed eliminazione
guasti ......................................... 6-35

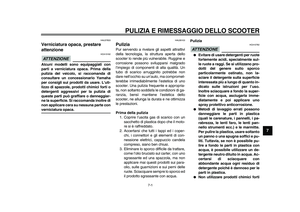

PULIZIA E RIMESSAGGIO DELLO
SCOOTER
........................................... 7-1
Verniciatura opaca, prestare
attenzione .................................... 7-1
Pulizia .............................................. 7-1
Rimessaggio .................................... 7-3
CARATTERISTICHE TECNICHE
....... 8-1
INFORMAZIONI PER I
CONSUMATORI
.................................. 9-1Numeri di identificazione ................. 9-1

1-1
1
INFORMAZIONI DI SICUREZZA

HAU10263
Siate un proprietario responsabile
Come proprietari del veicolo, siete respon-
sabili del funzionamento in sicurezza e cor-
retto del vostro scooter.
Gli scooter sono veicoli con due ruote in li-
nea.
Il loro utilizzo e funzionamento in sicurezza
dipendono dall’uso di tecniche di guida cor-
rette e dall’esperienza del conducente.
Ogni conducente deve essere a conoscen-
za dei seguenti requisiti prima di utilizzare
questo scooter.
Il conducente deve:
●
Ricevere informazioni complete da
una fonte competente su tutti gli aspet-
ti del funzionamento dello scooter.
●
Rispettare le avvertenze e le istruzioni
di manutenzione in questo Libretto uso
e manutenzione.
●
Ricevere un addestramento qualifica-
to nelle tecniche di guida corrette ed in
sicurezza.
●
Richiedere assistenza tecnica profes-
sionale secondo quanto indicato in
questo Libretto uso e manutenzione e/
o reso necessario dalle condizioni
meccaniche.
Guida in sicurezza
Eseguire i controlli prima dell’utilizzo ogni
volta che si usa il veicolo per essere certi
che sia in grado di funzionare in sicurezza.
La mancata esecuzione di un’ispezione o
manutenzione corretta del veicolo aumenta
la possibilità di incidenti o di danneggia-
menti del mezzo. Vedere pagina 4-1 per
l’elenco dei controlli prima dell’utilizzo.
●
Questo scooter è stato progettato per
trasportare il pilota ed un passeggero.
●
La causa prevalente di incidenti tra au-
tomobili e scooter è che gli automobili-
sti non vedono o identificano gli
scooter nel traffico. Molti incidenti sono
stati provocati da automobilisti che
non avevano visto lo scooter. Quindi
rendersi ben visibili sembra aver un ot-
timo effetto riducente dell’eventualità
di questo tipo di incidenti.
Pertanto:
●
Indossare un giubbotto con colori
brillanti.
●
Stare molto attenti nell’avvicina-
mento e nell’attraversamento degli
incroci, luogo più frequente di inci-
denti per gli scooter.
●
Viaggiare dove gli altri utenti della
strada possano vedervi. Evitare di
viaggiare nella zona d’ombra di un
altro veicolo.
●
Molti incidenti coinvolgono piloti ine-
sperti. In effetti, molti dei piloti coinvolti
in incidenti non possiedono nemmeno
una patente di guida valida.
●
Accertarsi di essere qualificati, e
prestare il proprio scooter soltanto a
piloti esperti.
●
Essere consci delle proprie capacità
e dei propri limiti. Restando nei pro-
pri limiti, ci si aiuta ad evitare inci-
denti.
●
Consigliamo di far pratica con lo
scooter in zone dove non c’è traffi-
co, fino a quando non si avrà preso
completa confidenza con lo scooter
e tutti i suoi comandi.
●
Molti incidenti vengono provocati da
errori di manovra dei piloti degli scoo-
ter. Un errore tipico è allargarsi in cur-
va a causa dell’eccessiva velocità o
dell’inclinazione insufficiente rispetto
alla velocità di marcia.
●
Rispettare sempre i limiti di velocità
e non viaggiare mai più veloci di
quanto lo consentano le condizioni
della strada e del traffico.
●
Segnalare sempre i cambi di dire-
zione e di corsia. Accertarsi che gli
altri utenti della strada vi vedano.
●
La posizione del pilota e del passeg-
gero è importante per il controllo del
