2009 YAMAHA TDM 900 Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE

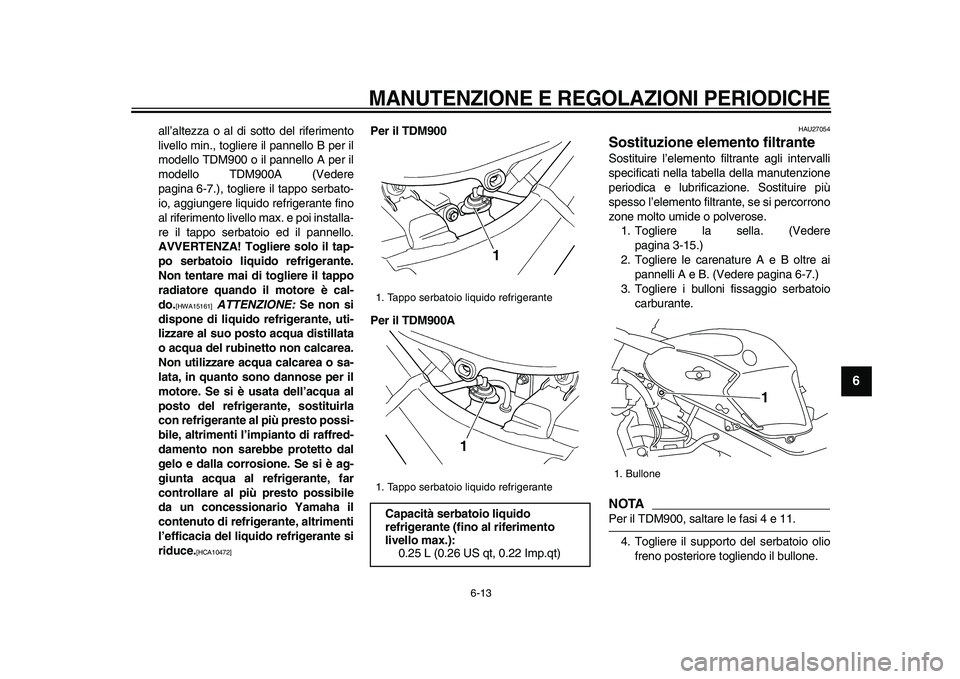

6-13
2
3
4
5
67
8
9

all’altezza o al di sotto del riferimento
livello min., togliere il pannello B per il
modello TDM900 o il pannello A per il
modello TDM900A (Vedere
pagina 6-7.), togliere il tappo serbato-
io, aggiungere liquido refrigerante fino
al riferimento livello max. e poi installa-
re il tappo serbatoio ed il pannello.
AVVERTENZA! Togliere solo il tap-
po serbatoio liquido refrigerante.
Non tentare mai di togliere il tappo
radiatore quando il motore è cal-
do.
[HWA15161]

ATTENZIONE:
Se non si
dispone di liquido refrigerante, uti-
lizzare al suo posto acqua distillata
o acqua del rubinetto non calcarea.
Non utilizzare acqua calcarea o sa-
lata, in quanto sono dannose per il
motore. Se si è usata dell’acqua al
posto del refrigerante, sostituirla
con refrigerante al più presto possi-
bile, altrimenti l’impianto di raffred-
damento non sarebbe protetto dal
gelo e dalla corrosione. Se si è ag-
giunta acqua al refrigerante, far
controllare al più presto possibile
da un concessionario Yamaha il
contenuto di refrigerante, altrimenti
l’efficacia del liquido refrigerante si
riduce.
[HCA10472]

Per il TDM900
Per il TDM900A
HAU27054
Sostituzione elemento filtrante
Sostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Sostituire più
spesso l’elemento filtrante, se si percorrono
zone molto umide o polverose.
1. Togliere la sella. (Vedere
pagina 3-15.)
2. Togliere le carenature A e B oltre ai
pannelli A e B. (Vedere pagina 6-7.)
3. Togliere i bulloni fissaggio serbatoio
carburante.
NOTA

Per il TDM900, saltare le fasi 4 e 11.
4. Togliere il supporto del serbatoio olio
freno posteriore togliendo il bullone.
1. Tappo serbatoio liquido refrigerante
1. Tappo serbatoio liquido refrigerante
Capacità serbatoio liquido
refrigerante (fino al riferimento
livello max.):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1
1

1. Bullone
1

MANUTENZIONE E REGOLAZIONI PERIODICHE

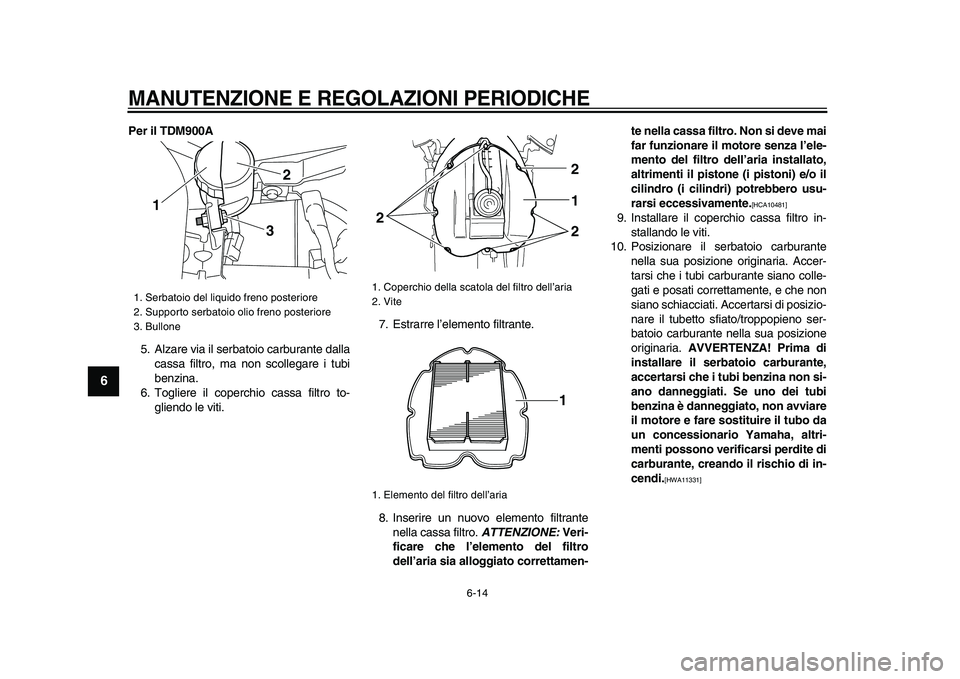

6-14
1
2
3
4
5
6
7
8
9

Per il TDM900A
5. Alzare via il serbatoio carburante dalla
cassa filtro, ma non scollegare i tubi
benzina.
6. Togliere il coperchio cassa filtro to-
gliendo le viti.7. Estrarre l’elemento filtrante.
8. Inserire un nuovo elemento filtrante
nella cassa filtro.
ATTENZIONE:
Veri-
ficare che l’elemento del filtro
dell’aria sia alloggiato correttamen-te nella cassa filtro. Non si deve mai
far funzionare il motore senza l’ele-
mento del filtro dell’aria installato,
altrimenti il pistone (i pistoni) e/o il
cilindro (i cilindri) potrebbero usu-
rarsi eccessivamente.
[HCA10481]

9. Installare il coperchio cassa filtro in-
stallando le viti.
10. Posizionare il serbatoio carburante
nella sua posizione originaria. Accer-
tarsi che i tubi carburante siano colle-
gati e posati correttamente, e che non
siano schiacciati. Accertarsi di posizio-
nare il tubetto sfiato/troppopieno ser-
batoio carburante nella sua posizione
originaria.
AVVERTENZA! Prima di
installare il serbatoio carburante,
accertarsi che i tubi benzina non si-
ano danneggiati. Se uno dei tubi
benzina è danneggiato, non avviare
il motore e fare sostituire il tubo da
un concessionario Yamaha, altri-
menti possono verificarsi perdite di
carburante, creando il rischio di in-
cendi.
[HWA11331]

1. Serbatoio del liquido freno posteriore
2. Supporto serbatoio olio freno posteriore
3. Bullone
12
3

1. Coperchio della scatola del filtro dell’aria
2. Vite
1. Elemento del filtro dell’aria
1 2
2 21

MANUTENZIONE E REGOLAZIONI PERIODICHE

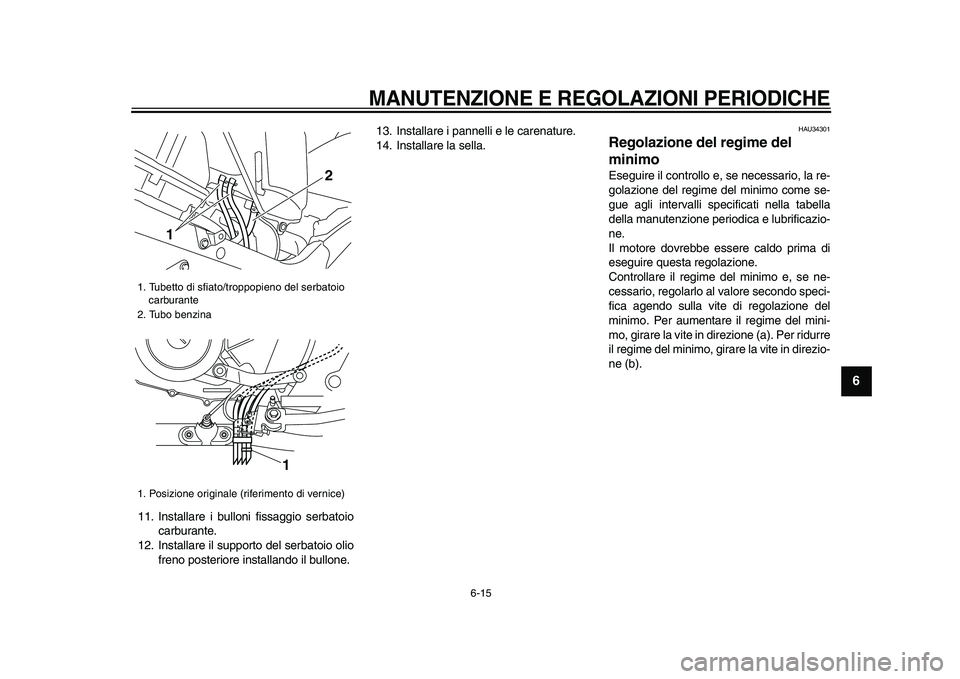

6-15
2
3
4
5
67
8
9

11. Installare i bulloni fissaggio serbatoio
carburante.
12. Installare il supporto del serbatoio olio
freno posteriore installando il bullone.13. Installare i pannelli e le carenature.
14. Installare la sella.
HAU34301
Regolazione del regime del
minimo
Eseguire il controllo e, se necessario, la re-
golazione del regime del minimo come se-
gue agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
Il motore dovrebbe essere caldo prima di
eseguire questa regolazione.
Controllare il regime del minimo e, se ne-
cessario, regolarlo al valore secondo speci-
fica agendo sulla vite di regolazione del
minimo. Per aumentare il regime del mini-
mo, girare la vite in direzione (a). Per ridurre
il regime del minimo, girare la vite in direzio-
ne (b).
1. Tubetto di sfiato/troppopieno del serbatoio
carburante
2. Tubo benzina
1. Posizione originale (riferimento di vernice)
12
1

MANUTENZIONE E REGOLAZIONI PERIODICHE

6-16
1
2
3
4
5
6
7
8
9
NOTA

Se non si riesce a regolare il regime del mi-
nimo secondo specifica come descritto so-
pra, affidare questa regolazione ad un
concessionario Yamaha.
HAU21382
Controllo gioco del cavo
dell’acceleratore
Il gioco del cavo dell’acceleratore dovrebbe
essere di 3.0–5.0 mm (0.12–0.20 in) alla
manopola acceleratore. Controllare periodi-
camente il gioco del cavo dell’acceleratore
e, se necessario, farlo regolare da un con-
cessionario Yamaha.
HAU21401
Gioco valvole
Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
1. Vite regolazione minimo
Regime del minimo:
1100–1200 giri/min.
1(a)
(b)

1. Gioco del cavo dell’acceleratore
1

MANUTENZIONE E REGOLAZIONI PERIODICHE

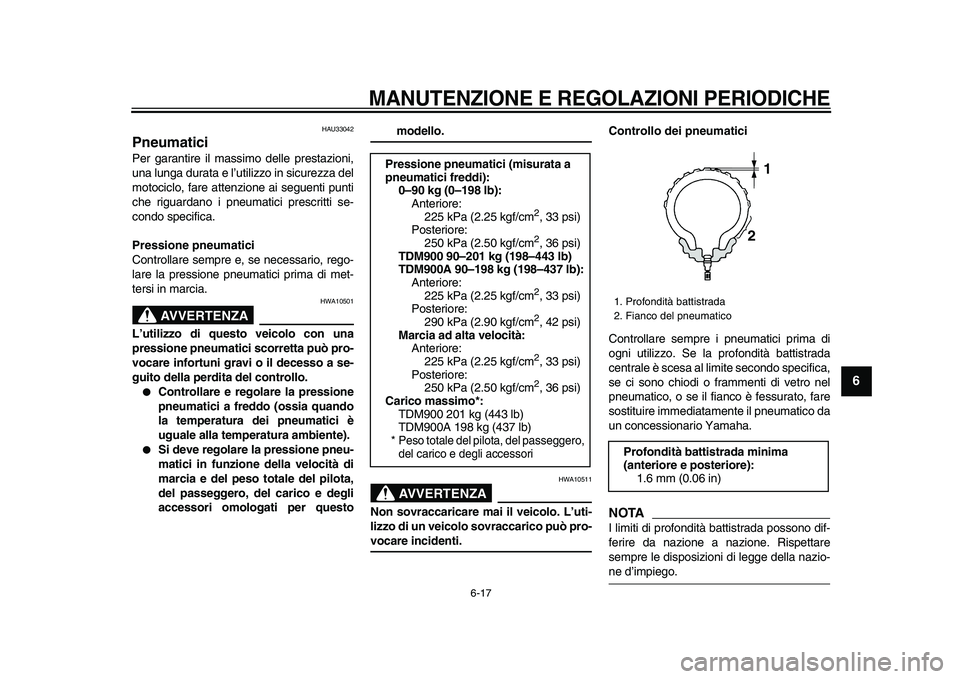

6-17
2
3
4
5
67
8
9

HAU33042
Pneumatici
Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
motociclo, fare attenzione ai seguenti punti
che riguardano i pneumatici prescritti se-
condo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA

HWA10501
L’utilizzo di questo veicolo con una
pressione pneumatici scorretta può pro-
vocare infortuni gravi o il decesso a se-
guito della perdita del controllo.
●
Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).
●
Si deve regolare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questo
modello.
AVVERTENZA

HWA10511
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare incidenti.Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifica,
se ci sono chiodi o frammenti di vetro nel
pneumatico, o se il fianco è fessurato, fare
sostituire immediatamente il pneumatico da
un concessionario Yamaha.
NOTA

I limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.
Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Posteriore:
250 kPa (2.50 kgf/cm
2

, 36 psi)
TDM900 90–201 kg (198–443 lb)
TDM900A 90–198 kg (198–437 lb):
Anteriore:
225 kPa (2.25 kgf/cm
2
, 33 psi)
Posteriore:
290 kPa (2.90 kgf/cm 2
, 42 psi)
Marcia ad alta velocità:
Anteriore:
225 kPa (2.25 kgf/cm 2
, 33 psi)
Posteriore:
250 kPa (2.50 kgf/cm 2

, 36 psi)
Carico massimo*:
TDM900 201 kg (443 lb)
TDM900A 198 kg (437 lb)
*
Peso totale del pilota, del passeggero,
del carico e degli accessori


1. Profondità battistrada
2. Fianco del pneumatico
Profondità battistrada minima
(anteriore e posteriore):
1.6 mm (0.06 in)
21

MANUTENZIONE E REGOLAZIONI PERIODICHE

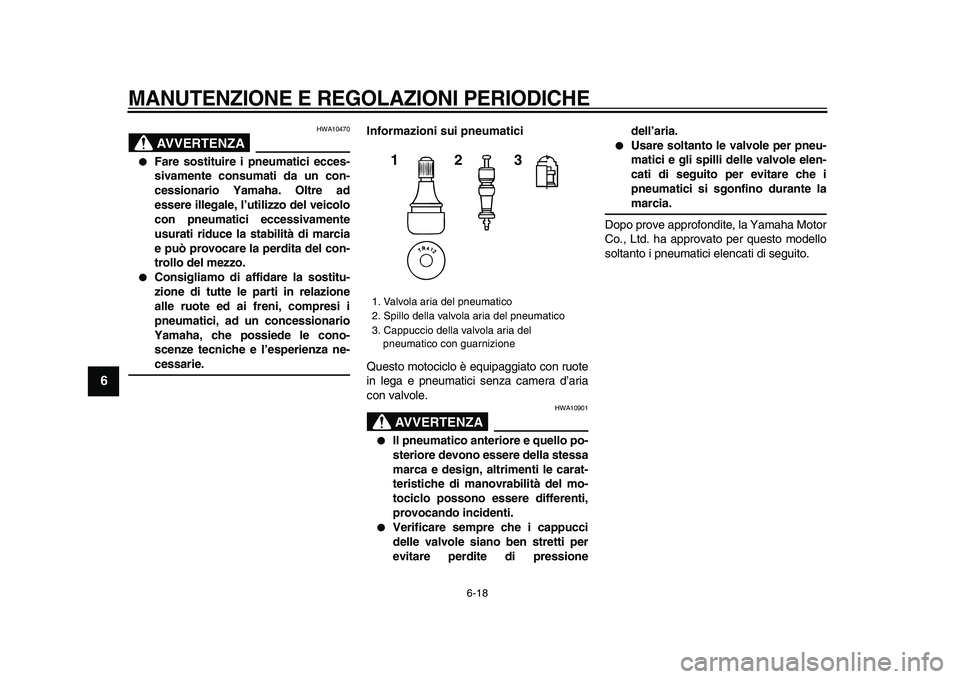

6-18
1
2
3
4
5
6
7
8
9
AVVERTENZA

HWA10470
●
Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità di marcia
e può provocare la perdita del con-
trollo del mezzo.
●
Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.Informazioni sui pneumatici
Questo motociclo è equipaggiato con ruote
in lega e pneumatici senza camera d’aria
con valvole.
AVVERTENZA

HWA10901
●
Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti le carat-
teristiche di manovrabilità del mo-
tociclo possono essere differenti,
provocando incidenti.
●
Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressionedell’aria.
●
Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante la
marcia.
Dopo prove approfondite, la Yamaha Motor
Co., Ltd. ha approvato per questo modello
soltanto i pneumatici elencati di seguito.
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del
pneumatico con guarnizione
123

MANUTENZIONE E REGOLAZIONI PERIODICHE

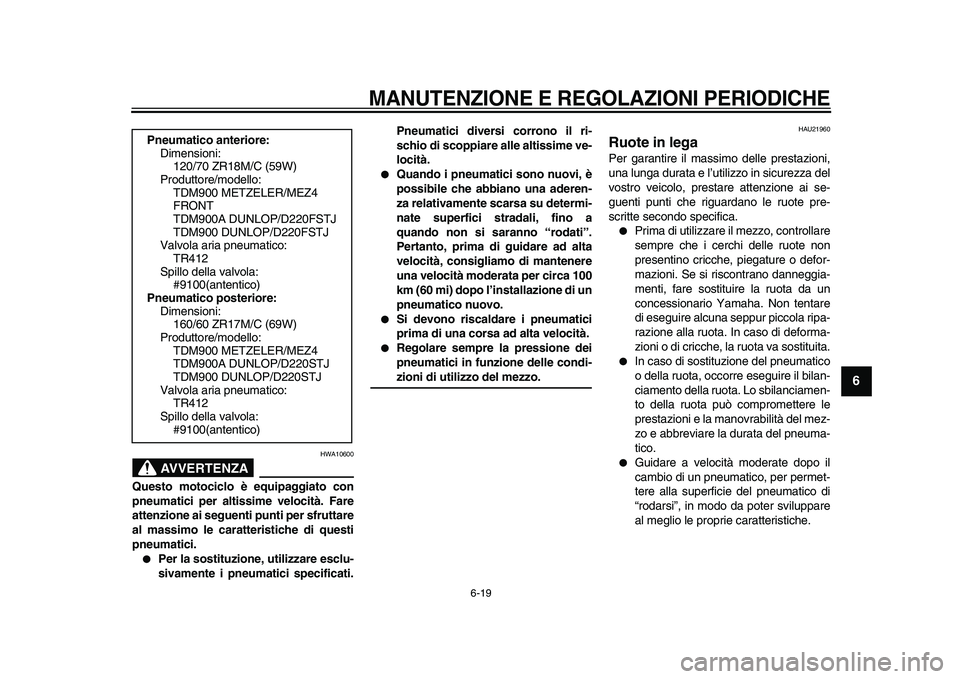

6-19
2
3
4
5
67
8
9
AVVERTENZA

HWA10600
Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fare
attenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.
●
Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.Pneumatici diversi corrono il ri-
schio di scoppiare alle altissime ve-
locità.
●
Quando i pneumatici sono nuovi, è
possibile che abbiano una aderen-
za relativamente scarsa su determi-
nate superfici stradali, fino a
quando non si saranno “rodati”.
Pertanto, prima di guidare ad alta
velocità, consigliamo di mantenere
una velocità moderata per circa 100
km (60 mi) dopo l’installazione di un
pneumatico nuovo.
●
Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.
●
Regolare sempre la pressione dei
pneumatici in funzione delle condi-
zioni di utilizzo del mezzo.
HAU21960
Ruote in lega
Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.
●
Prima di utilizzare il mezzo, controllare
sempre che i cerchi delle ruote non
presentino cricche, piegature o defor-
mazioni. Se si riscontrano danneggia-
menti, fare sostituire la ruota da un
concessionario Yamaha. Non tentare
di eseguire alcuna seppur piccola ripa-
razione alla ruota. In caso di deforma-
zioni o di cricche, la ruota va sostituita.
●
In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può compromettere le
prestazioni e la manovrabilità del mez-
zo e abbreviare la durata del pneuma-
tico.
●
Guidare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche.
Pneumatico anteriore:
Dimensioni:
120/70 ZR18M/C (59W)
Produttore/modello:
TDM900 METZELER/MEZ4
FRONT
TDM900A DUNLOP/D220FSTJ
TDM900 DUNLOP/D220FSTJ
Valvola aria pneumatico:
TR412
Spillo della valvola:
#9100(antentico)
Pneumatico posteriore:
Dimensioni:
160/60 ZR17M/C (69W)
Produttore/modello:
TDM900 METZELER/MEZ4
TDM900A DUNLOP/D220STJ
TDM900 DUNLOP/D220STJ
Valvola aria pneumatico:
TR412
Spillo della valvola:
#9100(antentico)

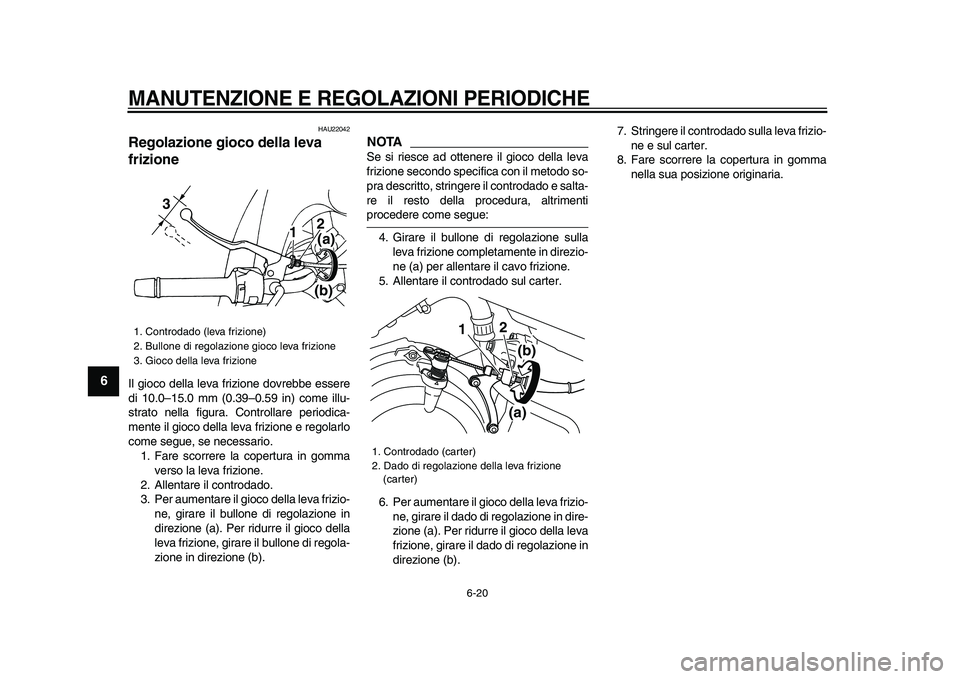

MANUTENZIONE E REGOLAZIONI PERIODICHE

6-20
1
2
3
4
5
6
7
8
9

HAU22042
Regolazione gioco della leva
frizione
Il gioco della leva frizione dovrebbe essere
di 10.0–15.0 mm (0.39–0.59 in) come illu-
strato nella figura. Controllare periodica-
mente il gioco della leva frizione e regolarlo
come segue, se necessario.
1. Fare scorrere la copertura in gomma
verso la leva frizione.
2. Allentare il controdado.
3. Per aumentare il gioco della leva frizio-
ne, girare il bullone di regolazione in
direzione (a). Per ridurre il gioco della
leva frizione, girare il bullone di regola-
zione in direzione (b).
NOTA

Se si riesce ad ottenere il gioco della leva
frizione secondo specifica con il metodo so-
pra descritto, stringere il controdado e salta-
re il resto della procedura, altrimenti
procedere come segue:
4. Girare il bullone di regolazione sulla
leva frizione completamente in direzio-
ne (a) per allentare il cavo frizione.
5. Allentare il controdado sul carter.
6. Per aumentare il gioco della leva frizio-
ne, girare il dado di regolazione in dire-
zione (a). Per ridurre il gioco della leva
frizione, girare il dado di regolazione in
direzione (b).7. Stringere il controdado sulla leva frizio-
ne e sul carter.
8. Fare scorrere la copertura in gomma
nella sua posizione originaria.
1. Controdado (leva frizione)
2. Bullone di regolazione gioco leva frizione
3. Gioco della leva frizione
12
3
(a)
(b)

1. Controdado (carter)
2. Dado di regolazione della leva frizione
(carter)12
(a)(b)
