FUNZIONI DEGLI STRUMENTI E DEI COMANDI

HAU10974
Sistema immobilizzatore
Questo veicolo è equipaggiato con un siste-
ma immobilizzatore che impedisce ai ladri
la ricodifica delle chiavi standard. Il sistema
si compone delle seguenti parti.
●
una chiave di ricodifica (con calotta
rossa)
●
due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi
●
un transponder (installato nella chiave
di ricodifica)
●
la centralina dell’immobilizzatore
●
un’ECU (unità di controllo elettronico)
●
una spia immobilizer (Vedere
pagina 3-3.)
La chiave con la calotta rossa viene utilizza-ta per registrare i codici in ciascuna chiave
standard. Poiché la ricodifica è un’operazio-
ne difficile, portare il veicolo con tutte e tre
le chiavi da un concessionario Yamaha per
farla eseguire. Non usare la chiave con la
calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE

HCA11821
●
NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave di ricodifica, è
impossibile registrare dei codici
nuovi nelle chiavi standard. Si può
continuare ad utilizzare le chiavi
standard per accendere il veicolo,
ma se occorre impostare nuovi co-
dici (ossia, se si fa una chiave stan-
dard nuova o se si perdono tutte le
chiavi), si deve sostituire in blocco
il sistema immobilizzatore. Pertanto
consigliamo vivamente di utilizzare
una delle due chiavi standard e di
conservare la chiave di ricodifica in
un posto sicuro.
●
Non immergere in acqua nessunadelle chiavi.
●
Non esporre nessuna delle chiavi a
temperature eccessivamente alte.
●
Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma non
soltanto, i prodotti come gli altopar-
lanti, ecc.).
●
Non posizionare oggetti che tra-
smettono segnali elettrici vicino a
nessuna chiave.
●
Non appoggiare oggetti pesanti su
una delle chiavi.
●
Non molare o modificare la forma di
nessuna delle chiavi.
●
Non disassemblare la parte di pla-
stica di nessuna delle chiavi.
●
Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.
●
Mantenere sia le chiavi standard sia
le chiavi di altri sistemi immobiliz-
zatori lontane dalla chiave di ricodi-
fica di questo veicolo.
●
Mantenere le chiavi di altri sistemi
immobilizzatori lontane dal bloc-
chetto accensione, in quanto pos-
sono provocare interferenze nei
segnali.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

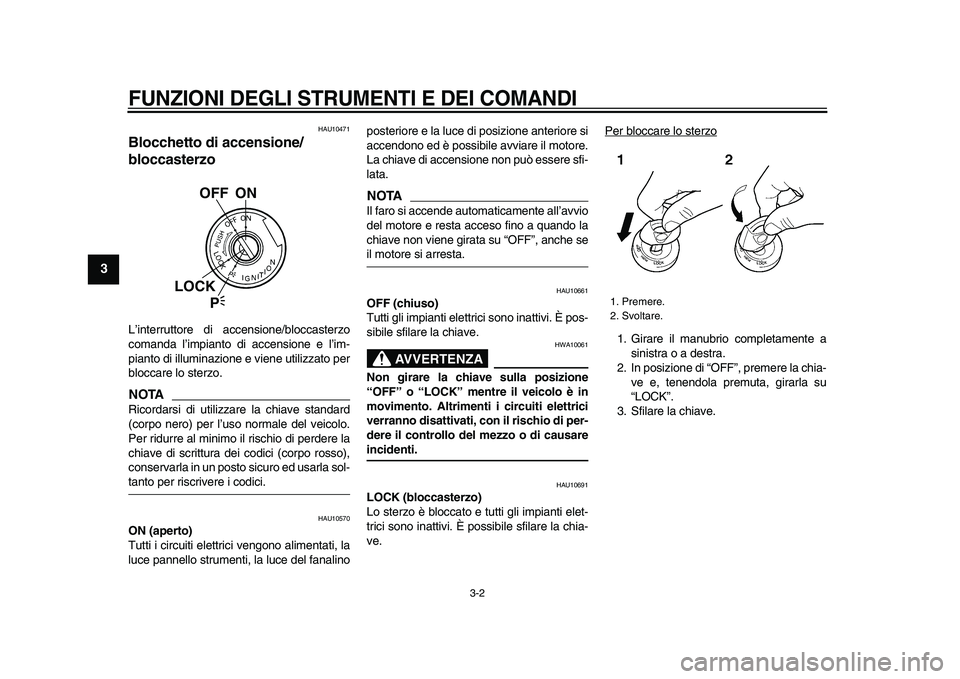

3-2
1
2
3
4
5
6
7
8
9

HAU10471
Blocchetto di accensione/
bloccasterzo
L’interruttore di accensione/bloccasterzo
comanda l’impianto di accensione e l’im-
pianto di illuminazione e viene utilizzato per
bloccare lo sterzo.
NOTA

Ricordarsi di utilizzare la chiave standard
(corpo nero) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di scrittura dei codici (corpo rosso),
conservarla in un posto sicuro ed usarla sol-
tanto per riscrivere i codici.
HAU10570
ON (aperto)
Tutti i circuiti elettrici vengono alimentati, la
luce pannello strumenti, la luce del fanalinoposteriore e la luce di posizione anteriore si
accendono ed è possibile avviare il motore.
La chiave di accensione non può essere sfi-
lata.
NOTA

Il faro si accende automaticamente all’avvio
del motore e resta acceso fino a quando la
chiave non viene girata su “OFF”, anche se
il motore si arresta.
HAU10661
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
AVVERTENZA

HWA10061
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causare
incidenti.
HAU10691
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra o a destra.
2. In posizione di “OFF”, premere la chia-
ve e, tenendola premuta, girarla su
“LOCK”.
3. Sfilare la chiave.
OFF ON
LOCK
P

1. Premere.
2. Svoltare.

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

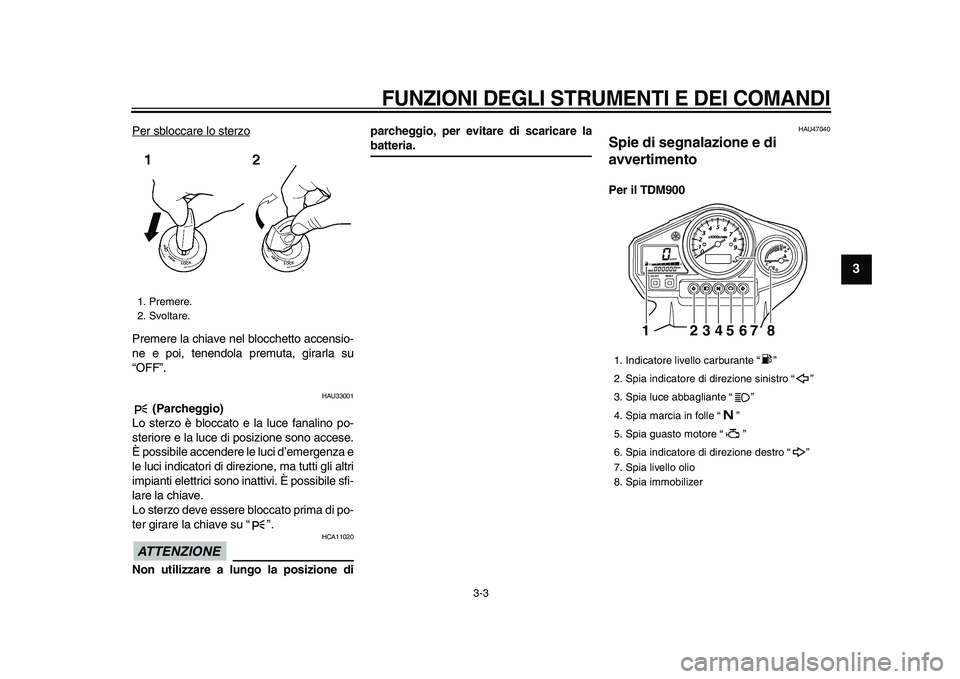

3-3
2
34
5
6
7
8
9

Per sbloccare lo sterzo
Premere la chiave nel blocchetto accensio-
ne e poi, tenendola premuta, girarla su
“OFF”.

HAU33001
(Parcheggio)
Lo sterzo è bloccato e la luce fanalino po-
steriore e la luce di posizione sono accese.
È possibile accendere le luci d’emergenza e
le luci indicatori di direzione, ma tutti gli altri
impianti elettrici sono inattivi. È possibile sfi-
lare la chiave.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su “ ”.
ATTENZIONE

HCA11020
Non utilizzare a lungo la posizione diparcheggio, per evitare di scaricare la
batteria.
HAU47040
Spie di segnalazione e di
avvertimento
Per il TDM900
1. Premere.
2. Svoltare.
1. Indicatore livello carburante “ ”
2. Spia indicatore di direzione sinistro “ ”
3. Spia luce abbagliante “ ”
4. Spia marcia in folle “ ”
5. Spia guasto motore “ ”
6. Spia indicatore di direzione destro “ ”
7. Spia livello olio
8. Spia immobilizer
12345678

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

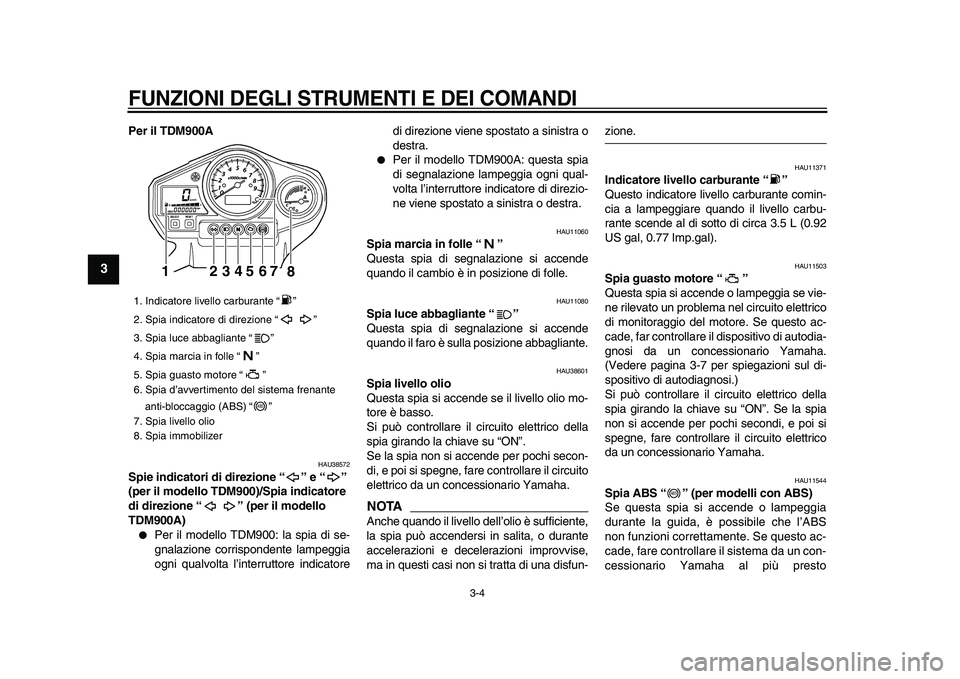

3-4
1
2
3
4
5
6
7
8
9

Per il TDM900A
HAU38572
Spie indicatori di direzione “ ” e “ ”
(per il modello TDM900)/Spia indicatore
di direzione “ ” (per il modello
TDM900A)
●
Per il modello TDM900: la spia di se-
gnalazione corrispondente lampeggia
ogni qualvolta l’interruttore indicatoredi direzione viene spostato a sinistra o
destra.
●
Per il modello TDM900A: questa spia
di segnalazione lampeggia ogni qual-
volta l’interruttore indicatore di direzio-
ne viene spostato a sinistra o destra.
HAU11060
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11080
Spia luce abbagliante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU38601
Spia livello olio
Questa spia si accende se il livello olio mo-
tore è basso.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”.
Se la spia non si accende per pochi secon-
di, e poi si spegne, fare controllare il circuito
elettrico da un concessionario Yamaha.
NOTA

Anche quando il livello dell’olio è sufficiente,
la spia può accendersi in salita, o durante
accelerazioni e decelerazioni improvvise,
ma in questi casi non si tratta di una disfun-
zione.
HAU11371
Indicatore livello carburante “ ”
Questo indicatore livello carburante comin-
cia a lampeggiare quando il livello carbu-
rante scende al di sotto di circa 3.5 L (0.92
US gal, 0.77 Imp.gal).
HAU11503
Spia guasto motore “ ”
Questa spia si accende o lampeggia se vie-
ne rilevato un problema nel circuito elettrico
di monitoraggio del motore. Se questo ac-
cade, far controllare il dispositivo di autodia-
gnosi da un concessionario Yamaha.
(Vedere pagina 3-7 per spiegazioni sul di-
spositivo di autodiagnosi.)
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. Se la spia
non si accende per pochi secondi, e poi si
spegne, fare controllare il circuito elettrico
da un concessionario Yamaha.
HAU11544
Spia ABS “ ” (per modelli con ABS)
Se questa spia si accende o lampeggia
durante la guida, è possibile che l’ABS
non funzioni correttamente. Se questo ac-
cade, fare controllare il sistema da un con-
cessionario Yamaha al più presto
1. Indicatore livello carburante “ ”
2. Spia indicatore di direzione “ ”
3. Spia luce abbagliante “ ”
4. Spia marcia in folle “ ”
5. Spia guasto motore “ ”
6. Spia d’avvertimento del sistema frenante
anti-bloccaggio (ABS) “ ”
7. Spia livello olio
8. Spia immobilizer
1234567
8
ABS
ABS

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

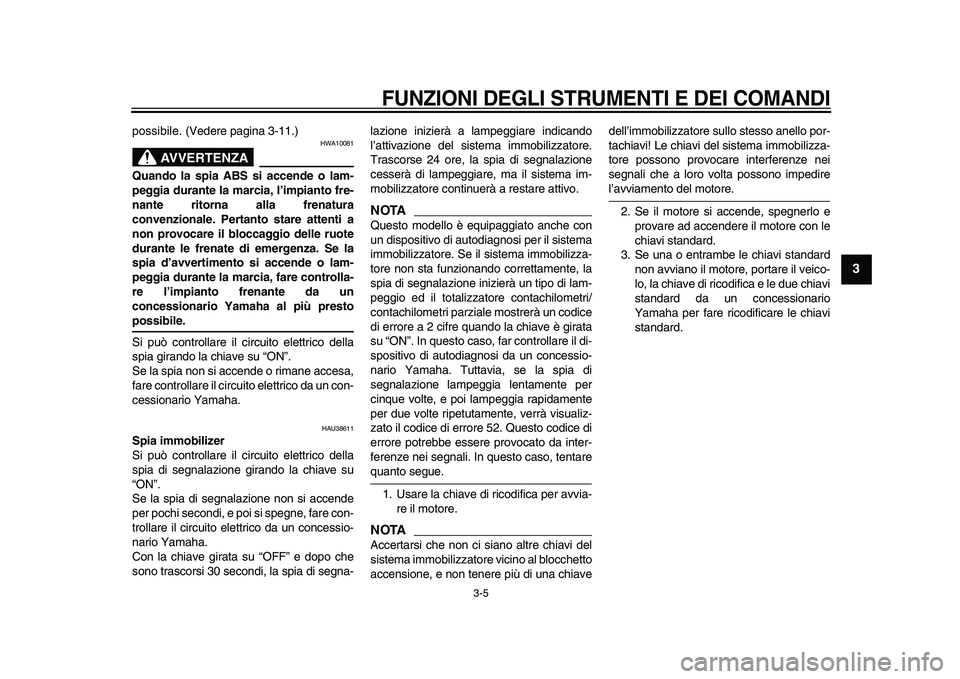

3-5
2
34
5
6
7
8
9

possibile. (Vedere pagina 3-11.)
AVVERTENZA

HWA10081
Quando la spia ABS si accende o lam-
peggia durante la marcia, l’impianto fre-
nante ritorna alla frenatura
convenzionale. Pertanto stare attenti a
non provocare il bloccaggio delle ruote
durante le frenate di emergenza. Se la
spia d’avvertimento si accende o lam-
peggia durante la marcia, fare controlla-
re l’impianto frenante da un
concessionario Yamaha al più presto
possibile.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”.
Se la spia non si accende o rimane accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.
HAU38611
Spia immobilizer
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”.
Se la spia di segnalazione non si accende
per pochi secondi, e poi si spegne, fare con-
trollare il circuito elettrico da un concessio-
nario Yamaha.
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-lazione inizierà a lampeggiare indicando
l’attivazione del sistema immobilizzatore.
Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.
NOTA

Questo modello è equipaggiato anche con
un dispositivo di autodiagnosi per il sistema
immobilizzatore. Se il sistema immobilizza-
tore non sta funzionando correttamente, la
spia di segnalazione inizierà un tipo di lam-
peggio ed il totalizzatore contachilometri/
contachilometri parziale mostrerà un codice
di errore a 2 cifre quando la chiave è girata
su “ON”. In questo caso, far controllare il di-
spositivo di autodiagnosi da un concessio-
nario Yamaha. Tuttavia, se la spia di
segnalazione lampeggia lentamente per
cinque volte, e poi lampeggia rapidamente
per due volte ripetutamente, verrà visualiz-
zato il codice di errore 52. Questo codice di
errore potrebbe essere provocato da inter-
ferenze nei segnali. In questo caso, tentare
quanto segue.
1. Usare la chiave di ricodifica per avvia-
re il motore.
NOTA

Accertarsi che non ci siano altre chiavi del
sistema immobilizzatore vicino al blocchetto
accensione, e non tenere più di una chiavedell’immobilizzatore sullo stesso anello por-
tachiavi! Le chiavi del sistema immobilizza-
tore possono provocare interferenze nei
segnali che a loro volta possono impedire
l’avviamento del motore.
2. Se il motore si accende, spegnerlo e
provare ad accendere il motore con le
chiavi standard.
3. Se una o entrambe le chiavi standard
non avviano il motore, portare il veico-
lo, la chiave di ricodifica e le due chiavi
standard da un concessionario
Yamaha per fare ricodificare le chiavi
standard.

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

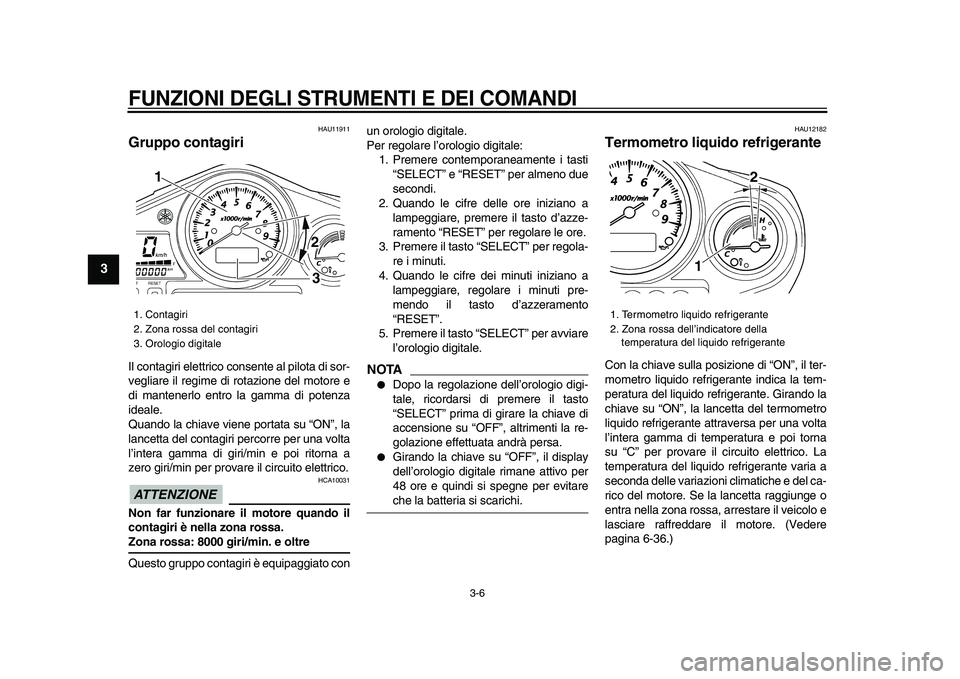

3-6
1
2
3
4
5
6
7
8
9

HAU11911
Gruppo contagiri
Il contagiri elettrico consente al pilota di sor-
vegliare il regime di rotazione del motore e
di mantenerlo entro la gamma di potenza
ideale.
Quando la chiave viene portata su “ON”, la
lancetta del contagiri percorre per una volta
l’intera gamma di giri/min e poi ritorna a
zero giri/min per provare il circuito elettrico.
ATTENZIONE

HCA10031
Non far funzionare il motore quando il
contagiri è nella zona rossa.
Zona rossa: 8000 giri/min. e oltre
Questo gruppo contagiri è equipaggiato conun orologio digitale.
Per regolare l’orologio digitale:
1. Premere contemporaneamente i tasti
“SELECT” e “RESET” per almeno due
secondi.
2. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto d’azze-
ramento “RESET” per regolare le ore.
3. Premere il tasto “SELECT” per regola-
re i minuti.
4. Quando le cifre dei minuti iniziano a
lampeggiare, regolare i minuti pre-
mendo il tasto d’azzeramento
“RESET”.
5. Premere il tasto “SELECT” per avviare
l’orologio digitale.
NOTA

●
Dopo la regolazione dell’orologio digi-
tale, ricordarsi di premere il tasto
“SELECT” prima di girare la chiave di
accensione su “OFF”, altrimenti la re-
golazione effettuata andrà persa.
●
Girando la chiave su “OFF”, il display
dell’orologio digitale rimane attivo per
48 ore e quindi si spegne per evitare
che la batteria si scarichi.
HAU12182
Termometro liquido refrigerante
Con la chiave sulla posizione di “ON”, il ter-
mometro liquido refrigerante indica la tem-
peratura del liquido refrigerante. Girando la
chiave su “ON”, la lancetta del termometro
liquido refrigerante attraversa per una volta
l’intera gamma di temperatura e poi torna
su “C” per provare il circuito elettrico. La
temperatura del liquido refrigerante varia a
seconda delle variazioni climatiche e del ca-
rico del motore. Se la lancetta raggiunge o
entra nella zona rossa, arrestare il veicolo e
lasciare raffreddare il motore. (Vedere
pagina 6-36.)
1. Contagiri
2. Zona rossa del contagiri
3. Orologio digitale
1
2
3

1. Termometro liquido refrigerante
2. Zona rossa dell’indicatore della
temperatura del liquido refrigerante
12

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-7
2
34
5
6
7
8
9

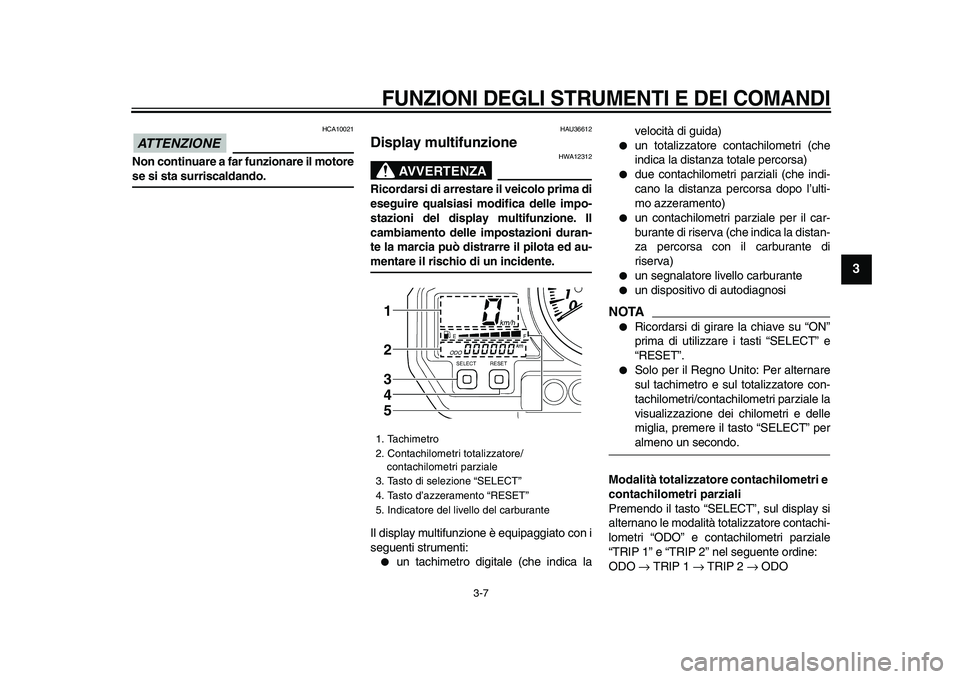

ATTENZIONE

HCA10021
Non continuare a far funzionare il motore
se si sta surriscaldando.
HAU36612
Display multifunzione
AVVERTENZA

HWA12312
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle impo-
stazioni del display multifunzione. Il
cambiamento delle impostazioni duran-
te la marcia può distrarre il pilota ed au-
mentare il rischio di un incidente.
Il display multifunzione è equipaggiato con i
seguenti strumenti:
●
un tachimetro digitale (che indica lavelocità di guida)
●
un totalizzatore contachilometri (che
indica la distanza totale percorsa)
●
due contachilometri parziali (che indi-
cano la distanza percorsa dopo l’ulti-
mo azzeramento)
●
un contachilometri parziale per il car-
burante di riserva (che indica la distan-
za percorsa con il carburante di
riserva)
●
un segnalatore livello carburante
●
un dispositivo di autodiagnosi
NOTA

●
Ricordarsi di girare la chiave su “ON”
prima di utilizzare i tasti “SELECT” e
“RESET”.
●
Solo per il Regno Unito: Per alternare
sul tachimetro e sul totalizzatore con-
tachilometri/contachilometri parziale la
visualizzazione dei chilometri e delle
miglia, premere il tasto “SELECT” per
almeno un secondo.
Modalità totalizzatore contachilometri e
contachilometri parziali
Premendo il tasto “SELECT”, sul display si
alternano le modalità totalizzatore contachi-
lometri “ODO” e contachilometri parziale
“TRIP 1” e “TRIP 2” nel seguente ordine:
ODO
→
TRIP 1
→
TRIP 2
→
ODO

1. Tachimetro
2. Contachilometri totalizzatore/
contachilometri parziale
3. Tasto di selezione “SELECT”
4. Tasto d’azzeramento “RESET”
5. Indicatore del livello del carburante
1
2
3
4
5

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-8
1
2
3
4
5
6
7
8
9

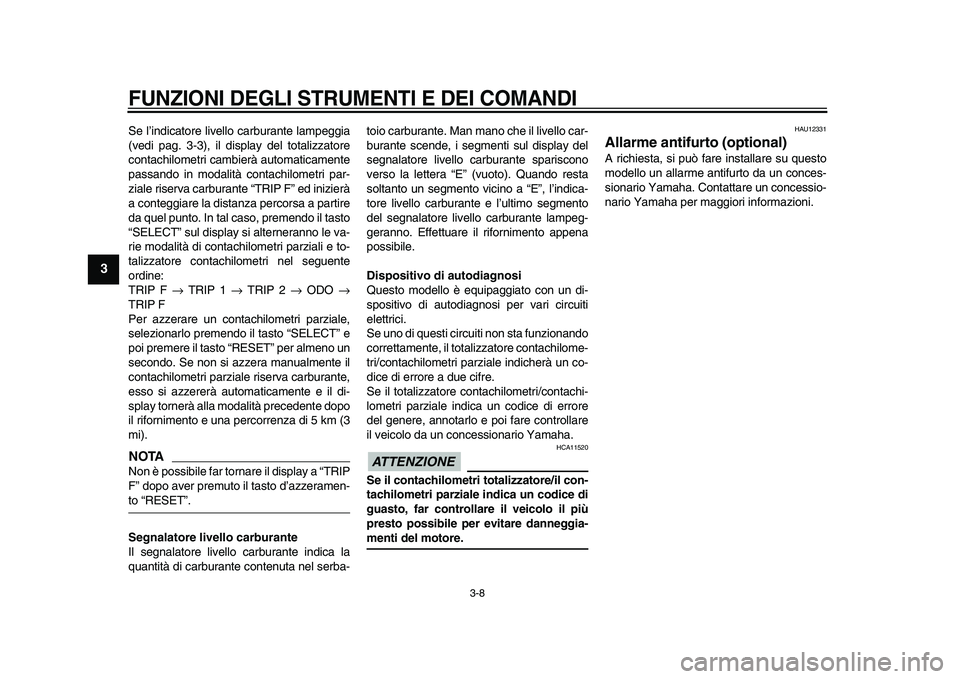

Se l’indicatore livello carburante lampeggia
(vedi pag. 3-3), il display del totalizzatore
contachilometri cambierà automaticamente
passando in modalità contachilometri par-
ziale riserva carburante “TRIP F” ed inizierà
a conteggiare la distanza percorsa a partire
da quel punto. In tal caso, premendo il tasto
“SELECT” sul display si alterneranno le va-
rie modalità di contachilometri parziali e to-
talizzatore contachilometri nel seguente
ordine:
TRIP F
→
TRIP 1
→
TRIP 2
→
ODO
→
TRIP F
Per azzerare un contachilometri parziale,
selezionarlo premendo il tasto “SELECT” e
poi premere il tasto “RESET” per almeno un
secondo. Se non si azzera manualmente il
contachilometri parziale riserva carburante,
esso si azzererà automaticamente e il di-
splay tornerà alla modalità precedente dopo
il rifornimento e una percorrenza di 5 km (3
mi).
NOTA

Non è possibile far tornare il display a “TRIP
F” dopo aver premuto il tasto d’azzeramen-
to “RESET”.
Segnalatore livello carburante
Il segnalatore livello carburante indica la
quantità di carburante contenuta nel serba-toio carburante. Man mano che il livello car-
burante scende, i segmenti sul display del
segnalatore livello carburante spariscono
verso la lettera “E” (vuoto). Quando resta
soltanto un segmento vicino a “E”, l’indica-
tore livello carburante e l’ultimo segmento
del segnalatore livello carburante lampeg-
geranno. Effettuare il rifornimento appena
possibile.
Dispositivo di autodiagnosi
Questo modello è equipaggiato con un di-
spositivo di autodiagnosi per vari circuiti
elettrici.
Se uno di questi circuiti non sta funzionando
correttamente, il totalizzatore contachilome-
tri/contachilometri parziale indicherà un co-
dice di errore a due cifre.
Se il totalizzatore contachilometri/contachi-
lometri parziale indica un codice di errore
del genere, annotarlo e poi fare controllare
il veicolo da un concessionario Yamaha.
ATTENZIONE

HCA11520
Se il contachilometri totalizzatore/il con-
tachilometri parziale indica un codice di
guasto, far controllare il veicolo il più
presto possibile per evitare danneggia-
menti del motore.
HAU12331
Allarme antifurto (optional)
A richiesta, si può fare installare su questo
modello un allarme antifurto da un conces-
sionario Yamaha. Contattare un concessio-
nario Yamaha per maggiori informazioni.
