2009 YAMAHA TDM 900 Manuale duso (in Italian)

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

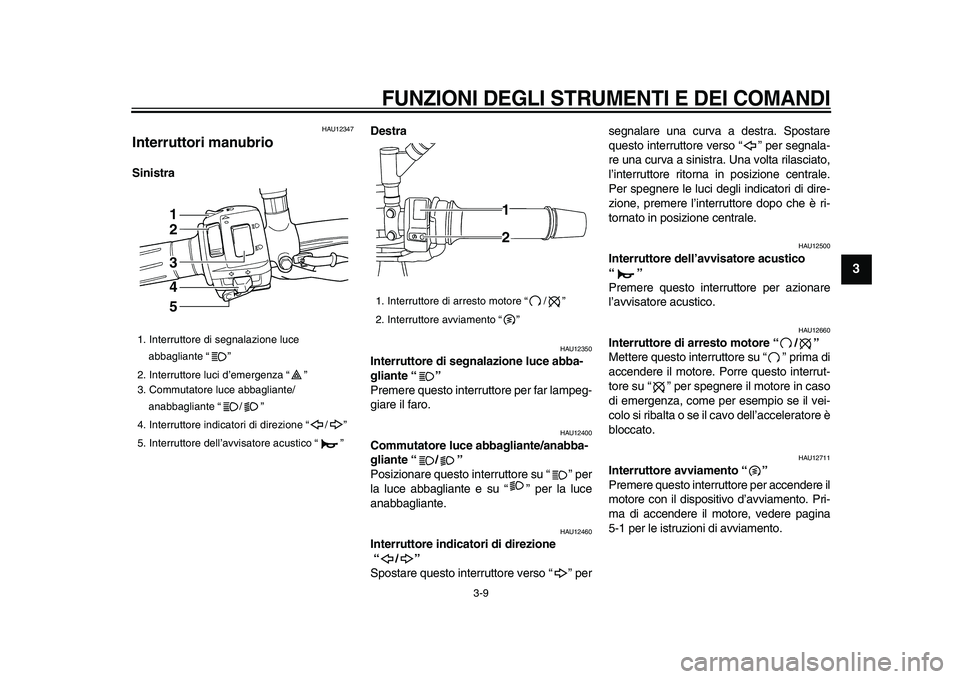

3-9
2
34
5
6
7
8
9

HAU12347
Interruttori manubrio
SinistraDestra
HAU12350
Interruttore di segnalazione luce abba-
gliante “ ”
Premere questo interruttore per far lampeg-
giare il faro.
HAU12400
Commutatore luce abbagliante/anabba-
gliante “ / ”
Posizionare questo interruttore su “ ” per
la luce abbagliante e su “ ” per la luce
anabbagliante.
HAU12460
Interruttore indicatori di direzione
“/”
Spostare questo interruttore verso “ ” persegnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12500
Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12660
Interruttore di arresto motore “ / ”
Mettere questo interruttore su “ ” prima di
accendere il motore. Porre questo interrut-
tore su “ ” per spegnere il motore in caso
di emergenza, come per esempio se il vei-
colo si ribalta o se il cavo dell’acceleratore è
bloccato.
HAU12711
Interruttore avviamento “ ”
Premere questo interruttore per accendere il
motore con il dispositivo d’avviamento. Pri-
ma di accendere il motore, vedere pagina
5-1 per le istruzioni di avviamento.
1. Interruttore di segnalazione luce
abbagliante “ ”
2. Interruttore luci d’emergenza “ ”
3. Commutatore luce abbagliante/
anabbagliante “ / ”
4. Interruttore indicatori di direzione “ / ”
5. Interruttore dell’avvisatore acustico “ ”
1
2
3
4
5

1. Interruttore di arresto motore “ / ”
2. Interruttore avviamento “ ”
1
2

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

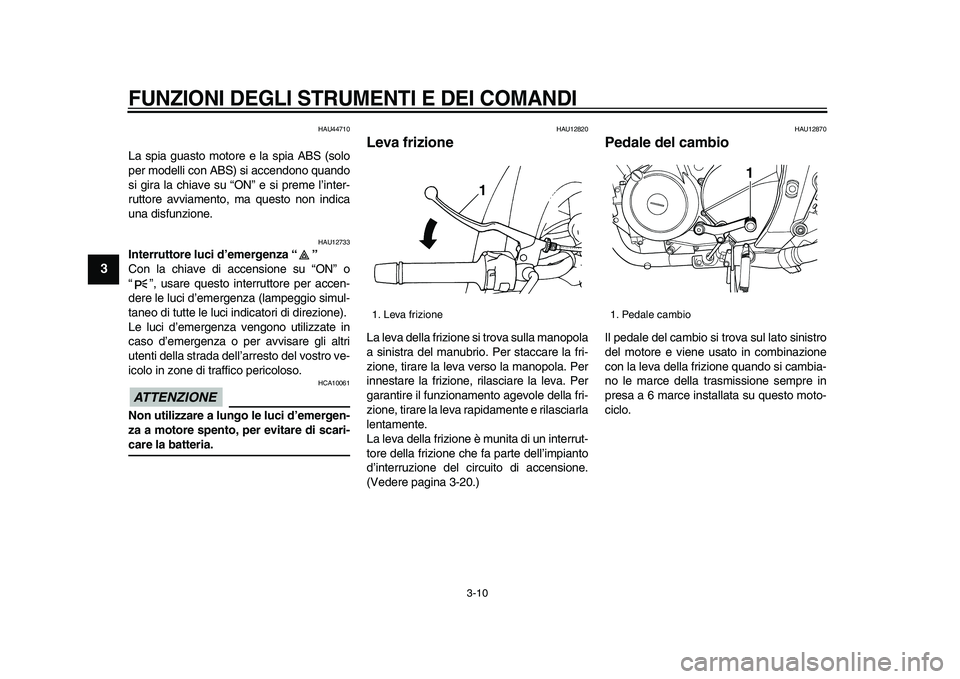

3-10
1
2
3
4
5
6
7
8
9

HAU44710
La spia guasto motore e la spia ABS (solo
per modelli con ABS) si accendono quando
si gira la chiave su “ON” e si preme l’inter-
ruttore avviamento, ma questo non indica
una disfunzione.
HAU12733
Interruttore luci d’emergenza “ ”
Con la chiave di accensione su “ON” o
“”, usare questo interruttore per accen-
dere le luci d’emergenza (lampeggio simul-
taneo di tutte le luci indicatori di direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro ve-
icolo in zone di traffico pericoloso.
ATTENZIONE

HCA10061
Non utilizzare a lungo le luci d’emergen-
za a motore spento, per evitare di scari-
care la batteria.
HAU12820
Leva frizione
La leva della frizione si trova sulla manopola
a sinistra del manubrio. Per staccare la fri-
zione, tirare la leva verso la manopola. Per
innestare la frizione, rilasciare la leva. Per
garantire il funzionamento agevole della fri-
zione, tirare la leva rapidamente e rilasciarla
lentamente.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
d’interruzione del circuito di accensione.
(Vedere pagina 3-20.)
HAU12870
Pedale del cambio
Il pedale del cambio si trova sul lato sinistro
del motore e viene usato in combinazione
con la leva della frizione quando si cambia-
no le marce della trasmissione sempre in
presa a 6 marce installata su questo moto-
ciclo.
1. Leva frizione
1
1. Pedale cambio
1

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-11
2
34
5
6
7
8
9

HAU26823
Leva freno
La leva freno si trova sulla manopola de-
stra. Per azionare il freno anteriore, tirare la
leva verso la manopola.
La leva freno è equipaggiata con un qua-
drante di regolazione posizione leva freno.
Per regolare la distanza tra la leva freno e la
manopola, girare il quadrante di regolazio-
ne mentre si allontana la leva dalla mano-
pola. Accertarsi che la regolazione corretta
impostata sul quadrante di regolazione sia
allineata con il riferimento “ ” sulla leva
freno.
HAU12941
Pedale del freno
Il pedale del freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale del freno.
HAU26793
ABS (per modelli con ABS)
L’ABS Yamaha (sistema frenante antibloc-
caggio) comprende un sistema elettronico
di comando doppio che agisce indipenden-
temente sul freno anteriore e su quello po-
steriore. L’ABS viene monitorizzata
dall’ECU (unità di controllo elettronico), che
ricorre alla frenatura manuale in caso di di-
sfunzioni.
AVVERTENZA

HWA10090
●
L’ABS fornisce le migliori presta-
zioni sulle distanze di frenata lun-
ghe.
●
Su determinati mantelli stradali (ru-
vidi o ghiaiosi), la distanza di frena-
ta può essere maggiore con l’ABS,
che senza. Quindi rispettare una di-
stanza sufficiente dal veicolo che
precede per essere adeguati alla
sua velocità di marcia.
NOTA

●
Quando l’ABS è attiva, i freni si co-
mandano nel modo usuale. Si posso-
no sentire delle pulsazioni sulla leva o
sul pedale freno, ma questo non signi-
fica che ci siano delle disfunzioni.
●
Questa ABS ha una modalità di prova
che consente al proprietario di provare
1. Leva freno
2. Quadrante di regolazione posizione leva
freno
3. Riferimento “ ”
4. Distanza tra la leva del freno e la
manopola sul manubrio
1 2
4
3

1. Pedale freno
1

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-12
1
2
3
4
5
6
7
8
9

la sensazione di pulsazioni sulla leva o
sul pedale freno quando l’ABS è attiva.
Tuttavia sono necessari degli attrezzi
speciali, per cui consigliamo di consul-
tare un concessionario Yamaha per
eseguire questa prova.
ATTENZIONE

HCA16120
Tenete qualsiasi tipo di magneti (com-
presi gli utensili di recupero magnetici, i
cacciaviti magnetici, ecc.) lontani dai
mozzi della ruota anteriore e posteriore,
altrimenti i rotori magnetici installati nei
mozzi ruote potrebbero danneggiarsi,
provocando il funzionamento improprio
del sistema ABS.
HAU13091
Tappo serbatoio carburante
Per aprire il tappo serbatoio carburante
Aprire il coperchietto della serratura tappo
serbatoio carburante, inserire la chiave nel-
la serratura e farle fare un ottavo di giro in
senso orario. La serratura si apre e si può
togliere il tappo serbatoio carburante.
Per chiudere il tappo serbatoio carbu-
rante
1. Inserire il tappo serbatoio carburante
in posizione con la chiave nella serra-
tura.
2. Riportare la chiave nella sua posizione
originaria girandola in senso antiora-
rio, sfilarla e chiudere il coperchietto
della serratura.
1. Mozzo ruota anteriore
1

1. Mozzo ruota posteriore
1

1. Coperchietto della serratura del serbatoio
carburante
2. Sbloccare.
1
2

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

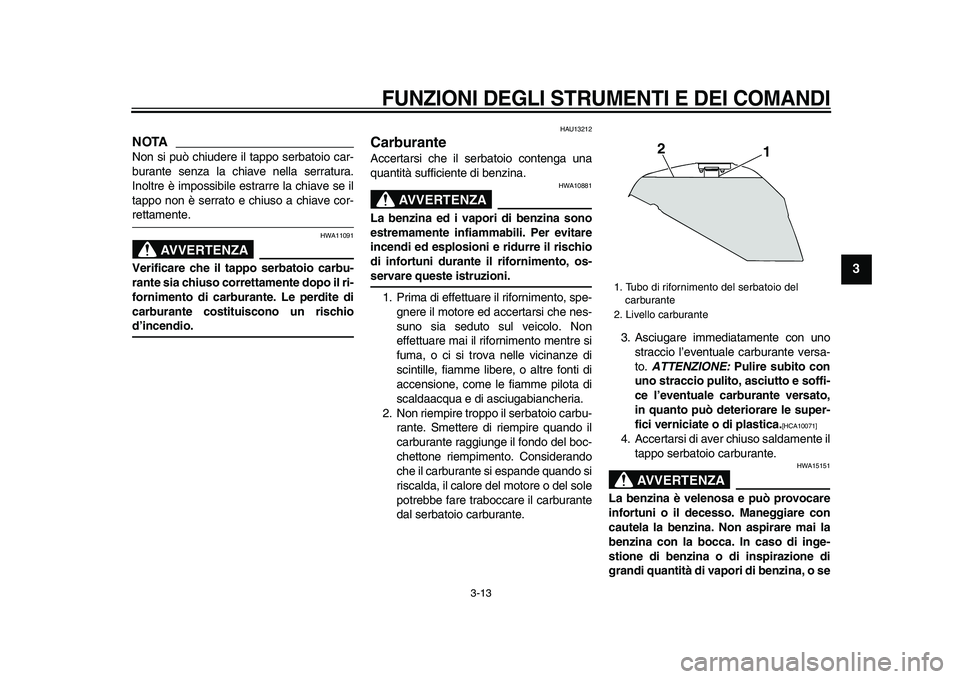

3-13
2
34
5
6
7
8
9
NOTA

Non si può chiudere il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-
rettamente.
AVVERTENZA

HWA11091
Verificare che il tappo serbatoio carbu-
rante sia chiuso correttamente dopo il ri-
fornimento di carburante. Le perdite di
carburante costituiscono un rischio
d’incendio.
HAU13212
Carburante
Accertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA

HWA10881
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi ed esplosioni e ridurre il rischio
di infortuni durante il rifornimento, os-
servare queste istruzioni.
1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio carbu-
rante. Smettere di riempire quando il
carburante raggiunge il fondo del boc-
chettone riempimento. Considerando
che il carburante si espande quando si
riscalda, il calore del motore o del sole
potrebbe fare traboccare il carburante
dal serbatoio carburante.3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to.
ATTENZIONE:
Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le super-
fici verniciate o di plastica.
[HCA10071]

4. Accertarsi di aver chiuso saldamente il
tappo serbatoio carburante.
AVVERTENZA

HWA15151
La benzina è velenosa e può provocare
infortuni o il decesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina o di inspirazione di
grandi quantità di vapori di benzina, o se
1. Tubo di rifornimento del serbatoio del
carburante
2. Livello carburante
1 2

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

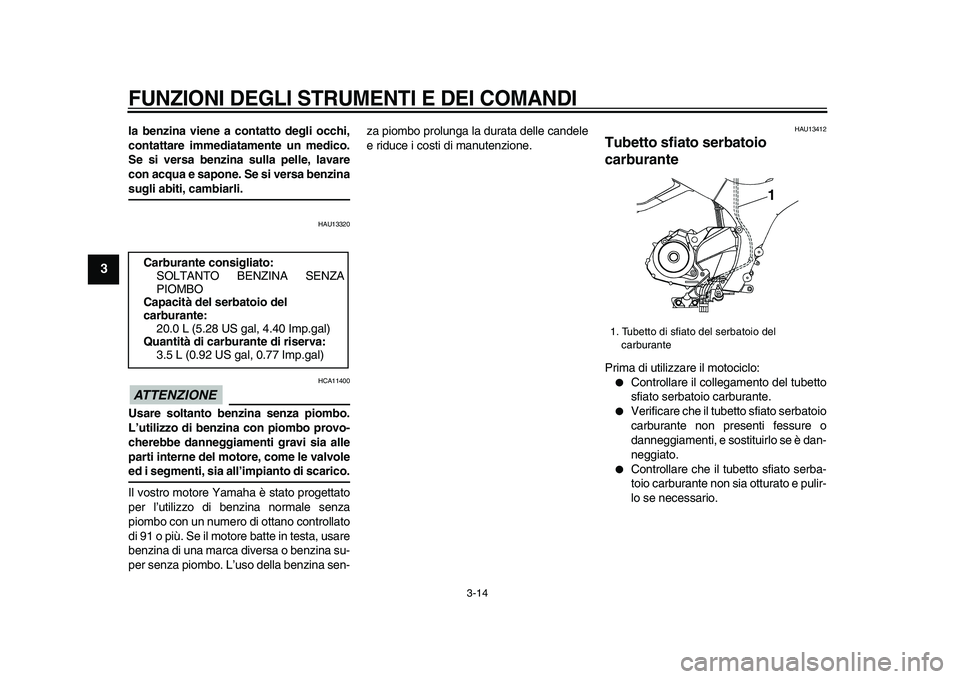

3-14
1
2
3
4
5
6
7
8
9

la benzina viene a contatto degli occhi,
contattare immediatamente un medico.
Se si versa benzina sulla pelle, lavare
con acqua e sapone. Se si versa benzina
sugli abiti, cambiarli.
HAU13320
ATTENZIONE

HCA11400
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvole
ed i segmenti, sia all’impianto di scarico.
Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina normale senza
piombo con un numero di ottano controllato
di 91 o più. Se il motore batte in testa, usare
benzina di una marca diversa o benzina su-
per senza piombo. L’uso della benzina sen-za piombo prolunga la durata delle candele
e riduce i costi di manutenzione.
HAU13412
Tubetto sfiato serbatoio
carburante
Prima di utilizzare il motociclo:
●
Controllare il collegamento del tubetto
sfiato serbatoio carburante.
●
Verificare che il tubetto sfiato serbatoio
carburante non presenti fessure o
danneggiamenti, e sostituirlo se è dan-
neggiato.
●
Controllare che il tubetto sfiato serba-
toio carburante non sia otturato e pulir-
lo se necessario.
Carburante consigliato:
SOLTANTO BENZINA SENZA
PIOMBO
Capacità del serbatoio del
carburante:
20.0 L (5.28 US gal, 4.40 Imp.gal)
Quantità di carburante di riserva:
3.5 L (0.92 US gal, 0.77 Imp.gal)

1. Tubetto di sfiato del serbatoio del
carburante
1

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

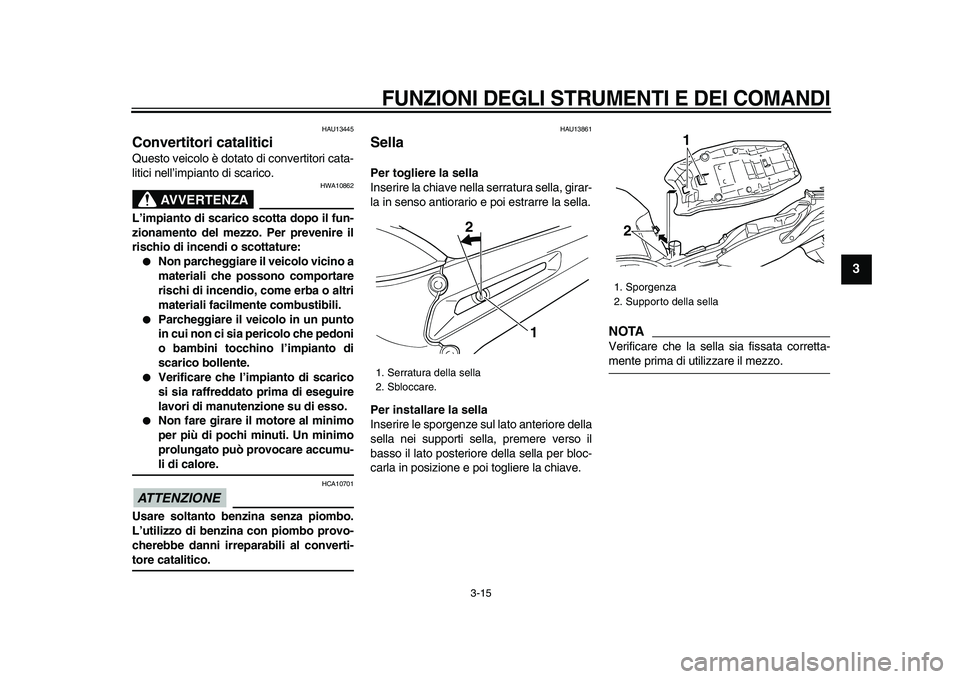

3-15
2
34
5
6
7
8
9

HAU13445
Convertitori catalitici
Questo veicolo è dotato di convertitori cata-
litici nell’impianto di scarico.
AVVERTENZA

HWA10862
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incendi o scottature:
●
Non parcheggiare il veicolo vicino a
materiali che possono comportare
rischi di incendio, come erba o altri
materiali facilmente combustibili.
●
Parcheggiare il veicolo in un punto
in cui non ci sia pericolo che pedoni
o bambini tocchino l’impianto di
scarico bollente.
●
Verificare che l’impianto di scarico
si sia raffreddato prima di eseguire
lavori di manutenzione su di esso.
●
Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolungato può provocare accumu-
li di calore.
ATTENZIONE

HCA10701
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al converti-
tore catalitico.
HAU13861
Sella
Per togliere la sella
Inserire la chiave nella serratura sella, girar-
la in senso antiorario e poi estrarre la sella.
Per installare la sella
Inserire le sporgenze sul lato anteriore della
sella nei supporti sella, premere verso il
basso il lato posteriore della sella per bloc-
carla in posizione e poi togliere la chiave.
NOTA

Verificare che la sella sia fissata corretta-
mente prima di utilizzare il mezzo.
1. Serratura della sella
2. Sbloccare.1
2

1. Sporgenza
2. Supporto della sella
1
2

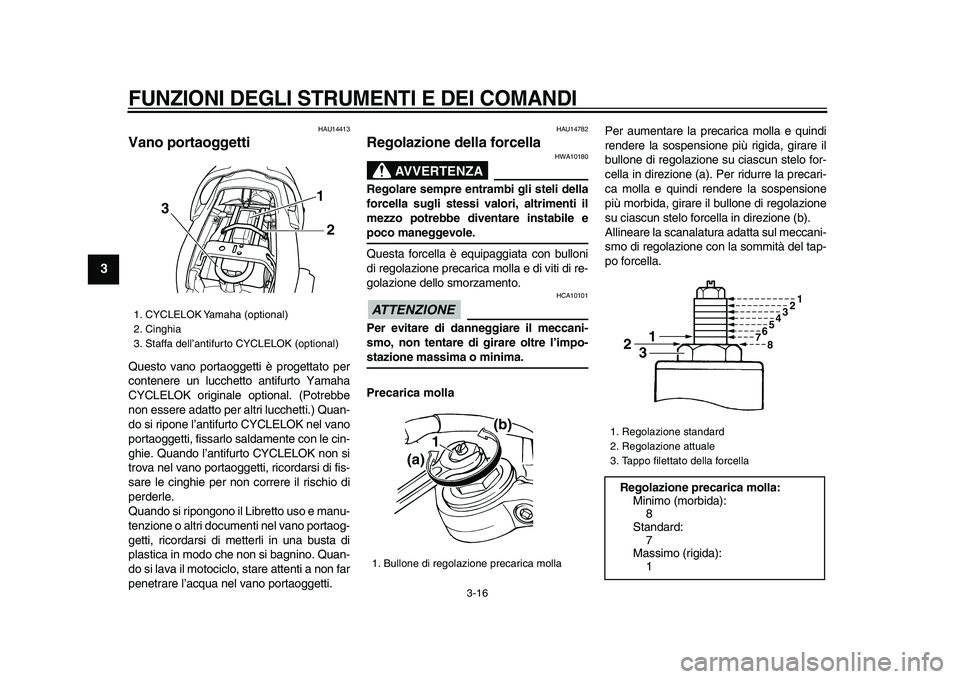

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-16
1
2
3
4
5
6
7
8
9

HAU14413
Vano portaoggetti
Questo vano portaoggetti è progettato per
contenere un lucchetto antifurto Yamaha
CYCLELOK originale optional. (Potrebbe
non essere adatto per altri lucchetti.) Quan-
do si ripone l’antifurto CYCLELOK nel vano
portaoggetti, fissarlo saldamente con le cin-
ghie. Quando l’antifurto CYCLELOK non si
trova nel vano portaoggetti, ricordarsi di fis-
sare le cinghie per non correre il rischio di
perderle.
Quando si ripongono il Libretto uso e manu-
tenzione o altri documenti nel vano portaog-
getti, ricordarsi di metterli in una busta di
plastica in modo che non si bagnino. Quan-
do si lava il motociclo, stare attenti a non far
penetrare l’acqua nel vano portaoggetti.
HAU14782
Regolazione della forcella
AVVERTENZA

HWA10180
Regolare sempre entrambi gli steli della
forcella sugli stessi valori, altrimenti il
mezzo potrebbe diventare instabile e
poco maneggevole.
Questa forcella è equipaggiata con bulloni
di regolazione precarica molla e di viti di re-
golazione dello smorzamento.
ATTENZIONE

HCA10101
Per evitare di danneggiare il meccani-
smo, non tentare di girare oltre l’impo-
stazione massima o minima.
Precarica molla
Per aumentare la precarica molla e quindi
rendere la sospensione più rigida, girare il
bullone di regolazione su ciascun stelo for-
cella in direzione (a). Per ridurre la precari-
ca molla e quindi rendere la sospensione
più morbida, girare il bullone di regolazione
su ciascun stelo forcella in direzione (b).
Allineare la scanalatura adatta sul meccani-
smo di regolazione con la sommità del tap-
po forcella.
1. CYCLELOK Yamaha (optional)
2. Cinghia
3. Staffa dell’antifurto CYCLELOK (optional)
3
2 1

1. Bullone di regolazione precarica molla
1
(a)(b)

1. Regolazione standard
2. Regolazione attuale
3. Tappo filettato della forcella
Regolazione precarica molla:
Minimo (morbida):
8
Standard:
7
Massimo (rigida):
1
2
31
7654321
8
