2009 YAMAHA SVHO Betriebsanleitungen (in German)

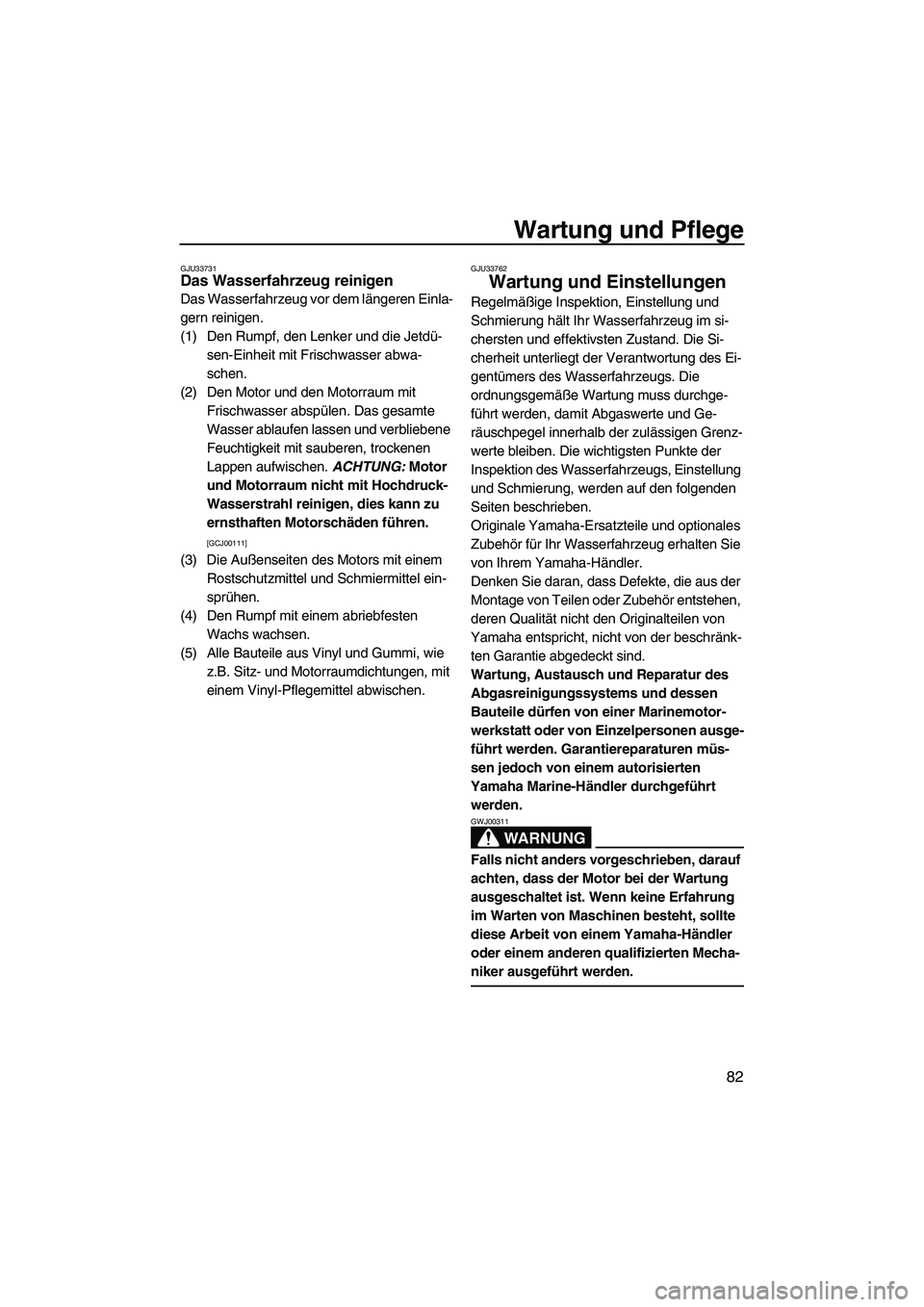

Wartung und Pflege
82
GJU33731Das Wasserfahrzeug reinigen
Das Wasserfahrzeug vor dem längeren Einla-
gern reinigen.
(1) Den Rumpf, den Lenker und die Jetdü-
sen-Einheit mit Frischwasser abwa-
schen.
(2) Den Motor und den Motorraum mit
Frischwasser abspülen. Das gesamte
Wasser ablaufen lassen und verbliebene
Feuchtigkeit mit sauberen, trockenen
Lappen aufwischen. ACHTUNG: Motor
und Motorraum nicht mit Hochdruck-
Wasserstrahl reinigen, dies kann zu
ernsthaften Motorschäden führen.

[GCJ00111]
(3) Die Außenseiten des Motors mit einem
Rostschutzmittel und Schmiermittel ein-
sprühen.
(4) Den Rumpf mit einem abriebfesten
Wachs wachsen.
(5) Alle Bauteile aus Vinyl und Gummi, wie
z.B. Sitz- und Motorraumdichtungen, mit
einem Vinyl-Pflegemittel abwischen.
GJU33762
Wartung und Einstellungen
Regelmäßige Inspektion, Einstellung und
Schmierung hält Ihr Wasserfahrzeug im si-
chersten und effektivsten Zustand. Die Si-
cherheit unterliegt der Verantwortung des Ei-
gentümers des Wasserfahrzeugs. Die
ordnungsgemäße Wartung muss durchge-
führt werden, damit Abgaswerte und Ge-
räuschpegel innerhalb der zulässigen Grenz-
werte bleiben. Die wichtigsten Punkte der
Inspektion des Wasserfahrzeugs, Einstellung
und Schmierung, werden auf den folgenden
Seiten beschrieben.
Originale Yamaha-Ersatzteile und optionales
Zubehör für Ihr Wasserfahrzeug erhalten Sie
von Ihrem Yamaha-Händler.
Denken Sie daran, dass Defekte, die aus der
Montage von Teilen oder Zubehör entstehen,
deren Qualität nicht den Originalteilen von
Yamaha entspricht, nicht von der beschränk-
ten Garantie abgedeckt sind.
Wartung, Austausch und Reparatur des
Abgasreinigungssystems und dessen
Bauteile dürfen von einer Marinemotor-
werkstatt oder von Einzelpersonen ausge-
führt werden. Garantiereparaturen müs-
sen jedoch von einem autorisierten
Yamaha Marine-Händler durchgeführt
werden.
WARNUNG
GWJ00311
Falls nicht anders vorgeschrieben, darauf
achten, dass der Motor bei der Wartung
ausgeschaltet ist. Wenn keine Erfahrung
im Warten von Maschinen besteht, sollte
diese Arbeit von einem Yamaha-Händler
oder einem anderen qualifizierten Mecha-
niker ausgeführt werden.
UF1W71G0.book Page 82 Tuesday, July 1, 2008 11:53 AM

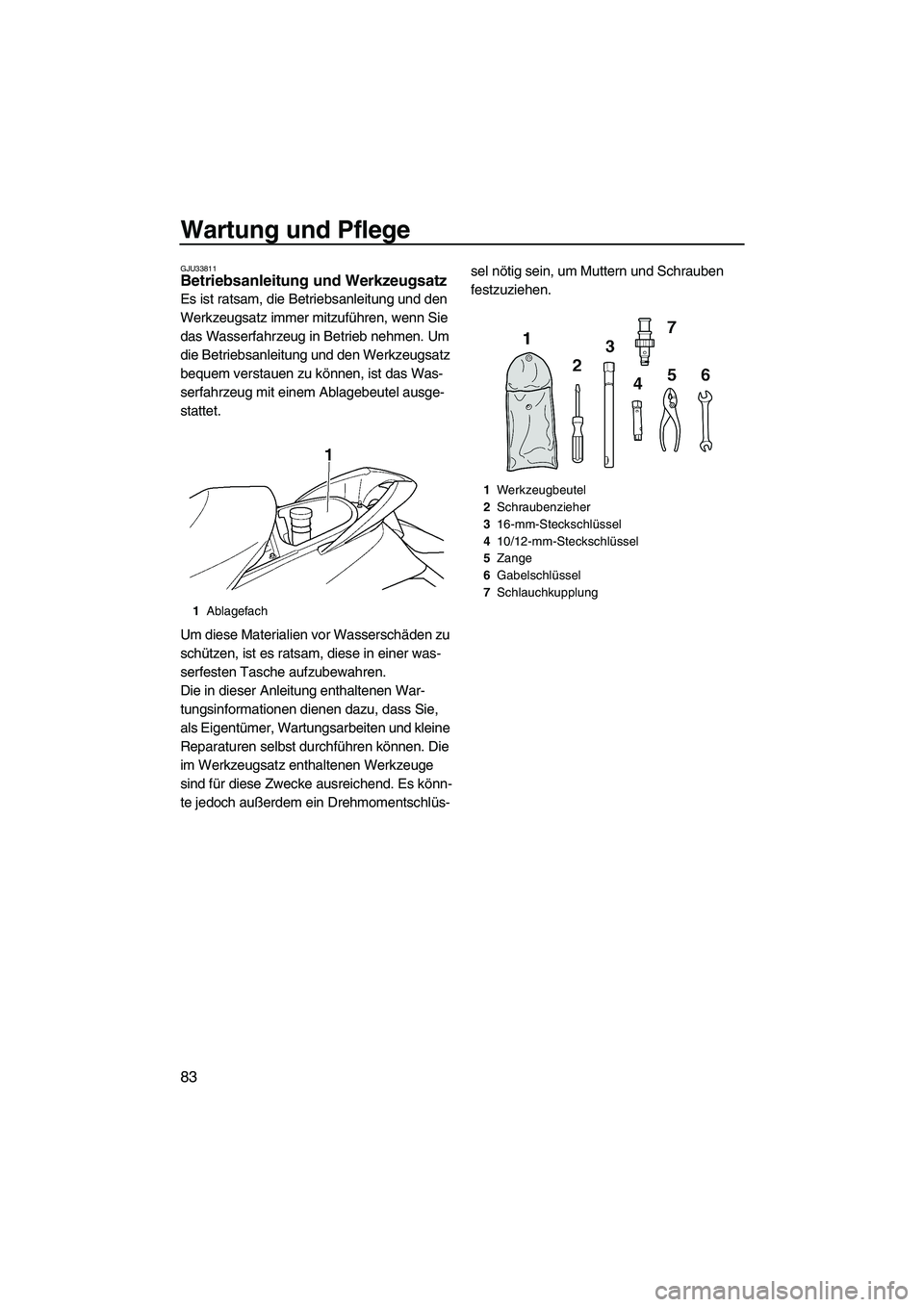

Wartung und Pflege
83
GJU33811Betriebsanleitung und Werkzeugsatz
Es ist ratsam, die Betriebsanleitung und den
Werkzeugsatz immer mitzuführen, wenn Sie
das Wasserfahrzeug in Betrieb nehmen. Um
die Betriebsanleitung und den Werkzeugsatz
bequem verstauen zu können, ist das Was-
serfahrzeug mit einem Ablagebeutel ausge-
stattet.
Um diese Materialien vor Wasserschäden zu
schützen, ist es ratsam, diese in einer was-
serfesten Tasche aufzubewahren.
Die in dieser Anleitung enthaltenen War-
tungsinformationen dienen dazu, dass Sie,
als Eigentümer, Wartungsarbeiten und kleine
Reparaturen selbst durchführen können. Die
im Werkzeugsatz enthaltenen Werkzeuge
sind für diese Zwecke ausreichend. Es könn-
te jedoch außerdem ein Drehmomentschlüs-sel nötig sein, um Muttern und Schrauben
festzuziehen.
1Ablagefach
1Werkzeugbeutel
2Schraubenzieher
316-mm-Steckschlüssel
410/12-mm-Steckschlüssel
5Zange
6Gabelschlüssel
7Schlauchkupplung
UF1W71G0.book Page 83 Tuesday, July 1, 2008 11:53 AM

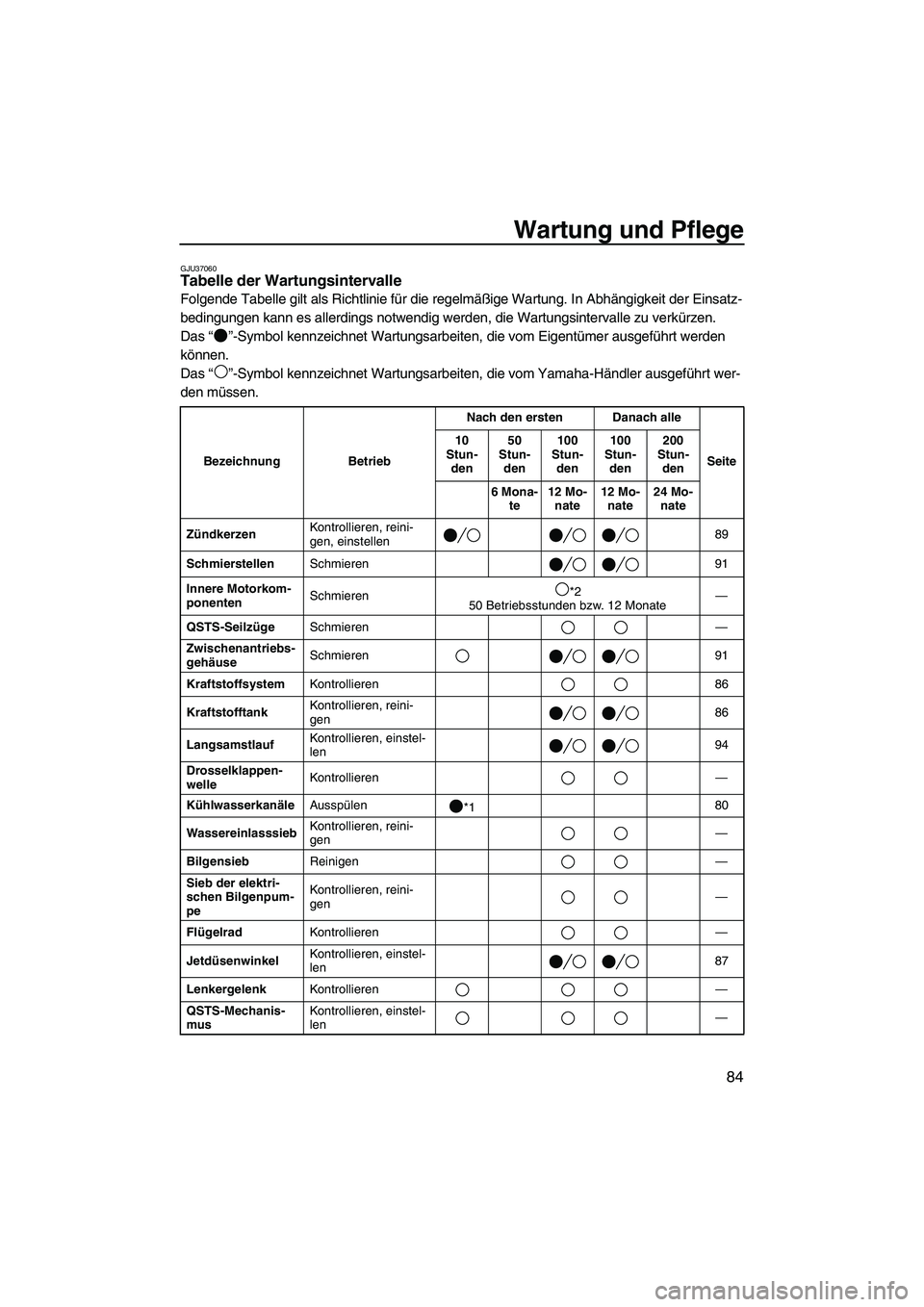

Wartung und Pflege
84
GJU37060Tabelle der Wartungsintervalle
Folgende Tabelle gilt als Richtlinie für die regelmäßige Wartung. In Abhängigkeit der Einsatz-
bedingungen kann es allerdings notwendig werden, die Wartungsintervalle zu verkürzen.
Das“”-Symbol kennzeichnet Wartungsarbeiten, die vom Eigentümer ausgeführt werden
können.
Das“”-Symbol kennzeichnet Wartungsarbeiten, die vom Yamaha-Händler ausgeführt wer-
den müssen.
Bezeichnung BetriebNach den ersten Danach alle
Seite 10
Stun-
den50
Stun-
den100
Stun-
den100
Stun-
den200
Stun-
den
6 Mona-
te12 Mo-
nate12 Mo-
nate24 Mo-
nate
ZündkerzenKontrollieren, reini-
gen, einstellen89
SchmierstellenSchmieren 91
Innere Motorkom-
ponentenSchmieren*2
50 Betriebsstunden bzw. 12 Monate—
QSTS-SeilzügeSchmieren—
Zwischenantriebs-
gehäuseSchmieren 91
KraftstoffsystemKontrollieren 86
KraftstofftankKontrollieren, reini-
gen86
LangsamstlaufKontrollieren, einstel-
len94
Drosselklappen-
welleKontrollieren—
KühlwasserkanäleAusspülen
*180
WassereinlasssiebKontrollieren, reini-
gen—
BilgensiebReinigen—
Sieb der elektri-
schen Bilgenpum-
peKontrollieren, reini-
gen—
FlügelradKontrollieren—
JetdüsenwinkelKontrollieren, einstel-
len87
LenkergelenkKontrollieren—
QSTS-Mechanis-
musKontrollieren, einstel-
len—
UF1W71G0.book Page 84 Tuesday, July 1, 2008 11:53 AM

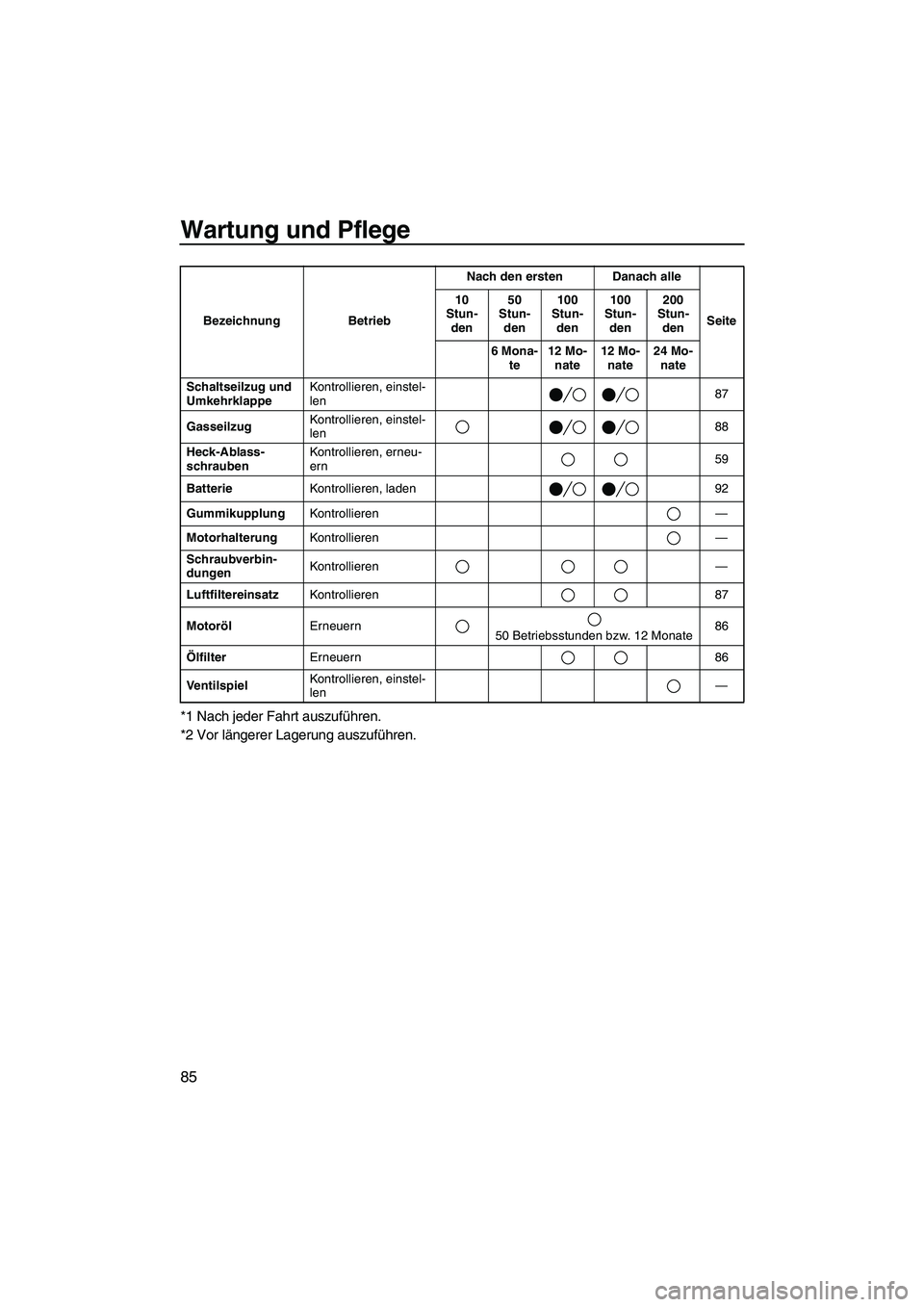

Wartung und Pflege
85
*1 Nach jeder Fahrt auszuführen.
*2 Vor längerer Lagerung auszuführen.
Schaltseilzug und
UmkehrklappeKontrollieren, einstel-
len87
GasseilzugKontrollieren, einstel-
len88
Heck-Ablass-
schraubenKontrollieren, erneu-
ern59
BatterieKontrollieren, laden 92
GummikupplungKontrollieren—
MotorhalterungKontrollieren—
Schraubverbin-
dungenKontrollieren—
LuftfiltereinsatzKontrollieren 87
MotorölErneuern
50 Betriebsstunden bzw. 12 Monate86
ÖlfilterErneuern 86
VentilspielKontrollieren, einstel-
len— Bezeichnung BetriebNach den ersten Danach alle
Seite 10
Stun-
den50
Stun-
den100
Stun-
den100
Stun-
den200
Stun-
den
6 Mona-
te12 Mo-
nate12 Mo-
nate24 Mo-
nate
UF1W71G0.book Page 85 Tuesday, July 1, 2008 11:53 AM

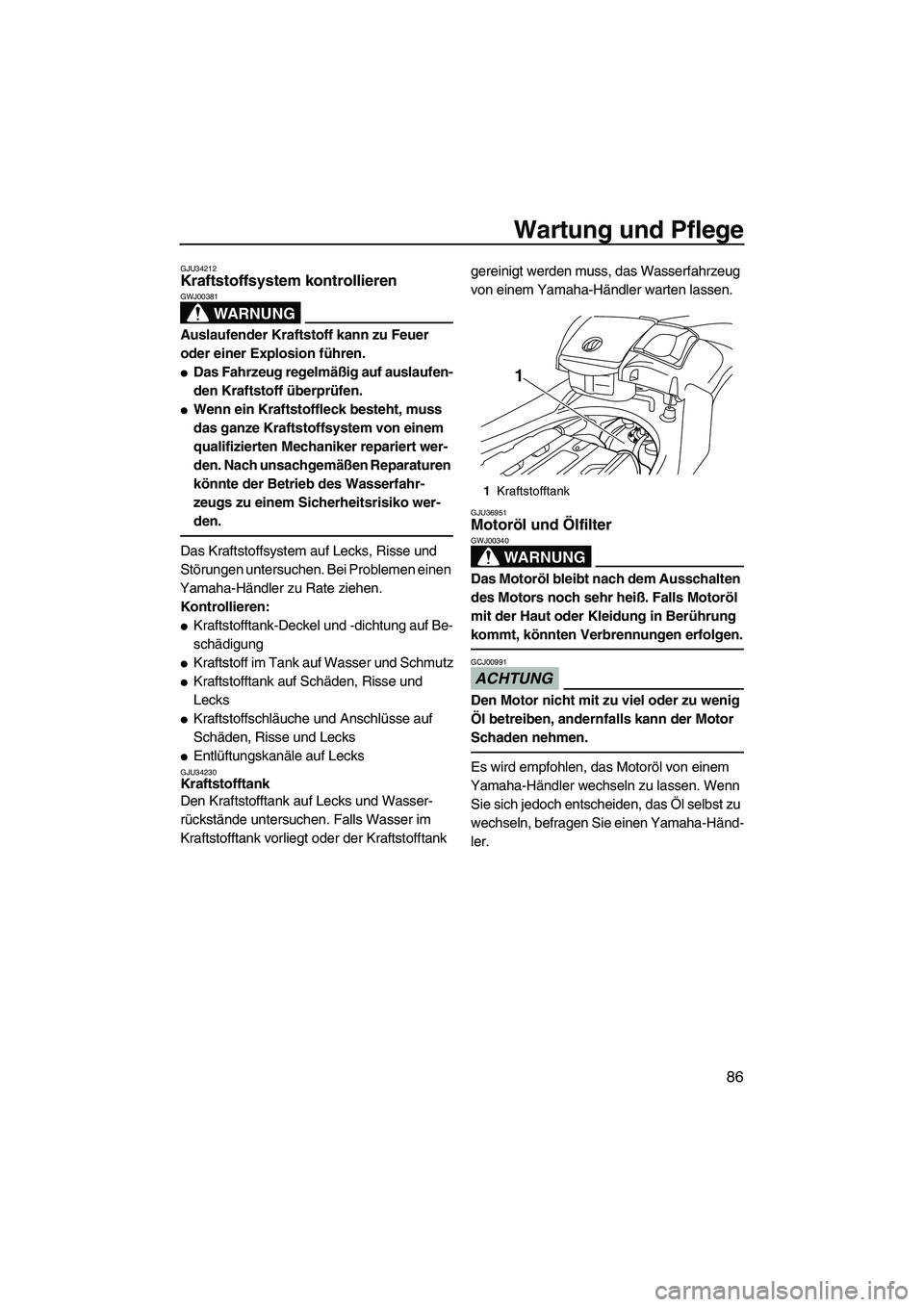

Wartung und Pflege
86
GJU34212Kraftstoffsystem kontrollieren
WARNUNG
GWJ00381
Auslaufender Kraftstoff kann zu Feuer
oder einer Explosion führen.

Das Fahrzeug regelmäßig auf auslaufen-
den Kraftstoff überprüfen.

Wenn ein Kraftstoffleck besteht, muss
das ganze Kraftstoffsystem von einem
qualifizierten Mechaniker repariert wer-
den. Nach unsachgemäßen Reparaturen
könnte der Betrieb des Wasserfahr-
zeugs zu einem Sicherheitsrisiko wer-
den.
Das Kraftstoffsystem auf Lecks, Risse und
Störungen untersuchen. Bei Problemen einen
Yamaha-Händler zu Rate ziehen.
Kontrollieren:

Kraftstofftank-Deckel und -dichtung auf Be-
schädigung

Kraftstoff im Tank auf Wasser und Schmutz

Kraftstofftank auf Schäden, Risse und
Lecks

Kraftstoffschläuche und Anschlüsse auf
Schäden, Risse und Lecks

Entlüftungskanäle auf LecksGJU34230Kraftstofftank
Den Kraftstofftank auf Lecks und Wasser-
rückstände untersuchen. Falls Wasser im
Kraftstofftank vorliegt oder der Kraftstofftank gereinigt werden muss, das Wasserfahrzeug
von einem Yamaha-Händler warten lassen.
GJU36951Motoröl und Ölfilter
WARNUNG
GWJ00340
Das Motoröl bleibt nach dem Ausschalten
des Motors noch sehr heiß. Falls Motoröl
mit der Haut oder Kleidung in Berührung
kommt, könnten Verbrennungen erfolgen.
ACHTUNG
GCJ00991
Den Motor nicht mit zu viel oder zu wenig
Öl betreiben, andernfalls kann der Motor
Schaden nehmen.
Es wird empfohlen, das Motoröl von einem
Yamaha-Händler wechseln zu lassen. Wenn
Sie sich jedoch entscheiden, das Öl selbst zu
wechseln, befragen Sie einen Yamaha-Händ-
ler.
1Kraftstofftank
1
UF1W71G0.book Page 86 Tuesday, July 1, 2008 11:53 AM

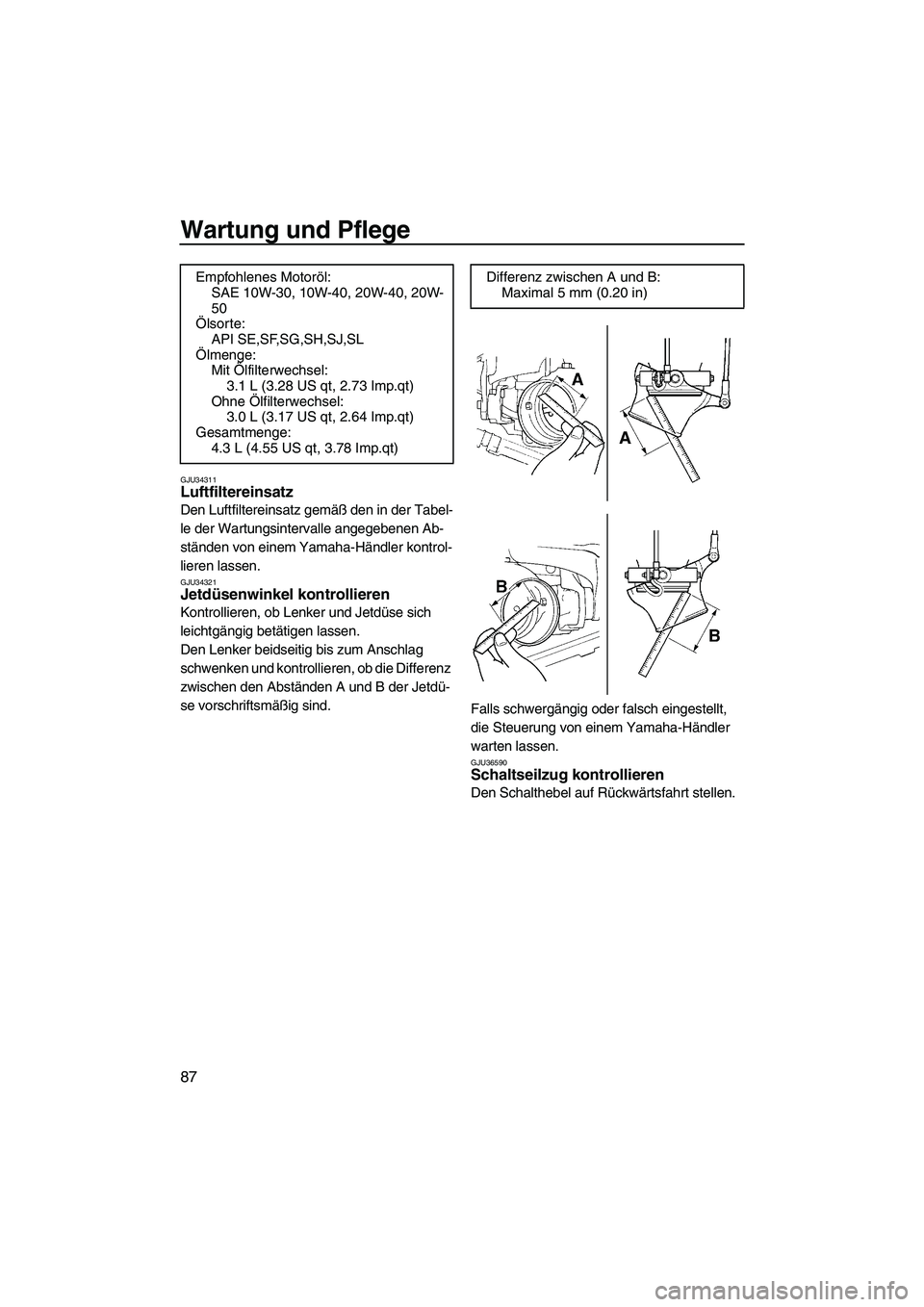

Wartung und Pflege
87
GJU34311Luftfiltereinsatz
Den Luftfiltereinsatz gemäß den in der Tabel-
le der Wartungsintervalle angegebenen Ab-
ständen von einem Yamaha-Händler kontrol-
lieren lassen.
GJU34321Jetdüsenwinkel kontrollieren
Kontrollieren, ob Lenker und Jetdüse sich
leichtgängig betätigen lassen.
Den Lenker beidseitig bis zum Anschlag
schwenken und kontrollieren, ob die Differenz
zwischen den Abständen A und B der Jetdü-
se vorschriftsmäßig sind.
Falls schwergängig oder falsch eingestellt,
die Steuerung von einem Yamaha-Händler
warten lassen.
GJU36590Schaltseilzug kontrollieren
Den Schalthebel auf Rückwärtsfahrt stellen. Empfohlenes Motoröl:
SAE 10W-30, 10W-40, 20W-40, 20W-
50
Ölsorte:
API SE,SF,SG,SH,SJ,SL
Ölmenge:
Mit Ölfilterwechsel:
3.1 L (3.28 US qt, 2.73 Imp.qt)
Ohne Ölfilterwechsel:
3.0 L (3.17 US qt, 2.64 Imp.qt)
Gesamtmenge:
4.3 L (4.55 US qt, 3.78 Imp.qt)
Differenz zwischen A und B:
Maximal 5 mm (0.20 in)
UF1W71G0.book Page 87 Tuesday, July 1, 2008 11:53 AM

Wartung und Pflege
88
Sicherstellen, dass die Umkehrklappe den
Anschlag berührt.
Falls die Umkehrklappe den Anschlag nicht
berührt, diese von einem Yamaha-Händler
warten lassen.
GJU37030Gasseilzug kontrollieren und
einstellen
Den Lenker geradeaus nach vorne richten
und kontrollieren, ob der Gasseilzug sich
leichtgängig zurückbewegt und das Gashe-
belspiel vorschriftsmäßig ist.
Den Gashebel betätigen und loslassen. Falls
der Gashebel nicht leichtgängig zurückkehrt,
diesen von einem Yamaha-Händler warten
lassen.
Falls das Gashebelspiel nicht wie folgt einge-
stellt werden kann, die Einstellung von einem
Yamaha-Händler vornehmen lassen.FX SHO
(1) Die acht Schrauben der vorderen Len-
kerabdeckung lösen und dann die Abde-
ckung entfernen.
(2) Die Gummiabdeckung des Einstellers
zurückschieben und dann die Kontermut-
ter lockern.
(3) Sicherstellen, dass der Lenker gerade-
aus nach vorne gerichtet ist und dann
das Spiel durch Verdrehen des Einstel-
lers einstellen.
(4) Die Kontermutter mit einem Schrauben-
schlüssel festziehen; dabei den Einsteller
1Anschlag
1Vordere Lenkerabdeckung
1Gummiabdeckung
2Kontermutter
3Einsteller
4Gashebelspiel
Gashebelspiel:
2.0–5.0 mm (0.08–0.20 in)
UF1W71G0.book Page 88 Tuesday, July 1, 2008 11:53 AM

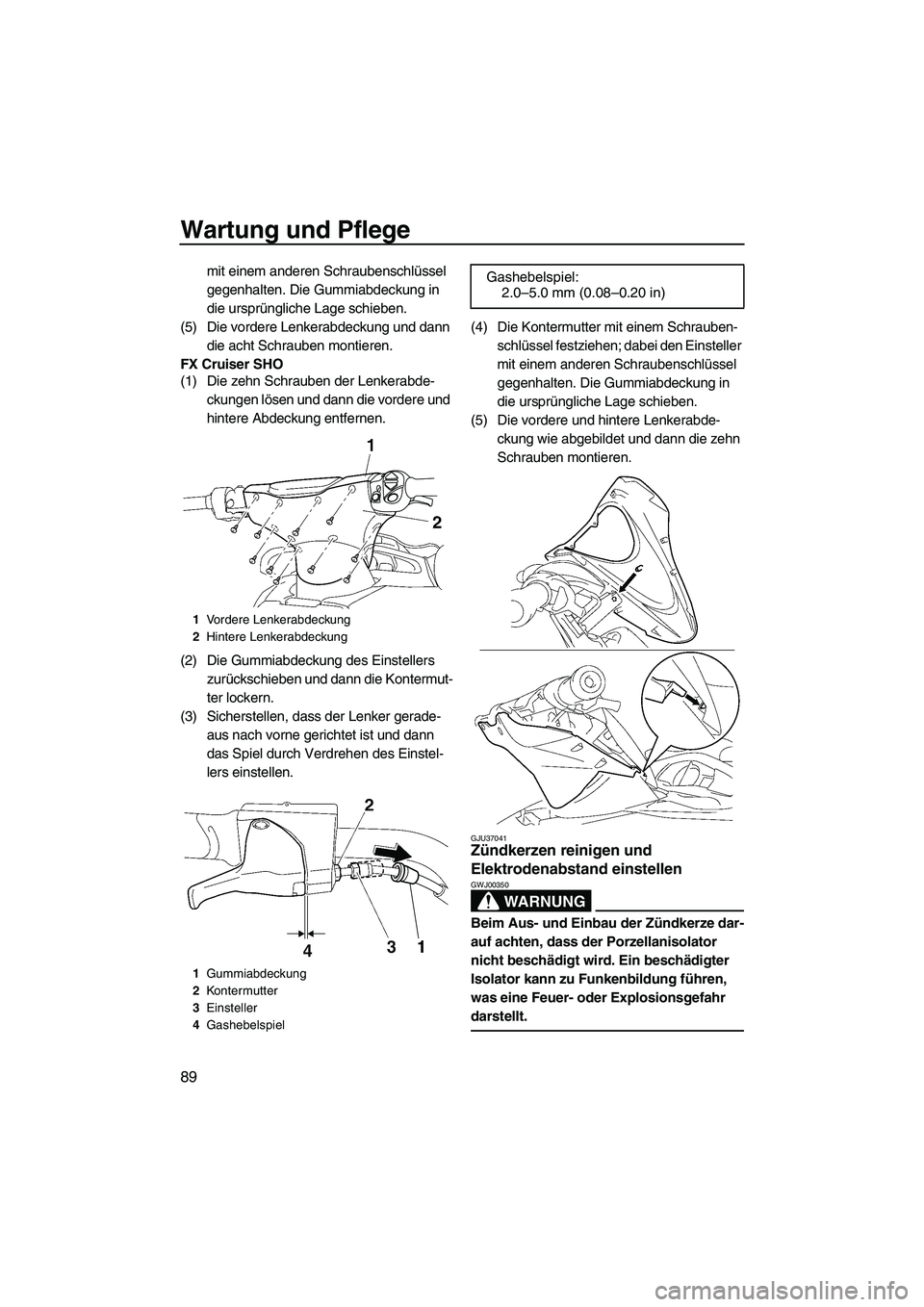

Wartung und Pflege
89
mit einem anderen Schraubenschlüssel
gegenhalten. Die Gummiabdeckung in
die ursprüngliche Lage schieben.
(5) Die vordere Lenkerabdeckung und dann
die acht Schrauben montieren.
FX Cruiser SHO
(1) Die zehn Schrauben der Lenkerabde-
ckungen lösen und dann die vordere und
hintere Abdeckung entfernen.
(2) Die Gummiabdeckung des Einstellers
zurückschieben und dann die Kontermut-
ter lockern.
(3) Sicherstellen, dass der Lenker gerade-
aus nach vorne gerichtet ist und dann
das Spiel durch Verdrehen des Einstel-
lers einstellen.(4) Die Kontermutter mit einem Schrauben-
schlüssel festziehen; dabei den Einsteller
mit einem anderen Schraubenschlüssel
gegenhalten. Die Gummiabdeckung in
die ursprüngliche Lage schieben.
(5) Die vordere und hintere Lenkerabde-
ckung wie abgebildet und dann die zehn
Schrauben montieren.
GJU37041Zündkerzen reinigen und
Elektrodenabstand einstellen
WARNUNG
GWJ00350
Beim Aus- und Einbau der Zündkerze dar-
auf achten, dass der Porzellanisolator
nicht beschädigt wird. Ein beschädigter
Isolator kann zu Funkenbildung führen,
was eine Feuer- oder Explosionsgefahr
darstellt.
1Vordere Lenkerabdeckung
2Hintere Lenkerabdeckung
1Gummiabdeckung
2Kontermutter
3Einsteller
4Gashebelspiel
Gashebelspiel:
2.0–5.0 mm (0.08–0.20 in)
