2009 YAMAHA GRIZZLY 350 Notices Demploi (in French)

10-2
10
Huile de moteur:Type:
SAE 5W-30 ou SAE 10W-30 ou SAE 10W-40 ou SAE
15W-40 ou SAE 20W-40 ou SAE 20W-50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO MA
Quantité d’huile moteur:
Sans remplacement de la cartouche du filtre à huile:
2.20 L (2.33 US qt, 1.94 Imp.qt)
Avec remplacement de la cartouche du filtre à huile:
2.30 L (2.43 US qt, 2.02 Imp.qt)Huile de couple conique arrière:Type:
Huile Yamaha pour engrenages d’arbre de transmission
à coefficient de frottement modifié
Quantité:
0.50 L (0.53 US qt, 0.44 Imp.qt)
Huile de différentiel:Type:
Huile Yamaha pour engrenages d’arbre de transmission
à coefficient de frottement modifié ou huile hypoïde SAE
80 API GL-4
Quantité:
0.23 L (0.24 US qt, 0.20 Imp.qt)Filtre à air:Élément du filtre à air:
Élément de type humideCarburant:Carburant recommandé:
Essence ordinaire sans plomb exclusivement
Capacité du réservoir:
13.5 L (3.57 US gal, 2.97 Imp.gal)
Quantité de la réserve:
3.3 L (0.87 US gal, 0.73 Imp.gal)Carburateur:Fabricant:
MIKUNI
Modèle × quantité:
BSR33 x 1Bougie(s):Fabricant/modèle:
NGK/DR8EA
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage:
Humide, centrifuge automatique
-20 -10 0
1020 304050 ˚C
SAE 15W-40
SAE 20W-40SAE 20W-50
SAE 10W-40
SAE 5W-30
SAE 10W-30
U4S262F0.book Page 2 Tuesday, June 10, 2008 9:07 AM

10-3
10

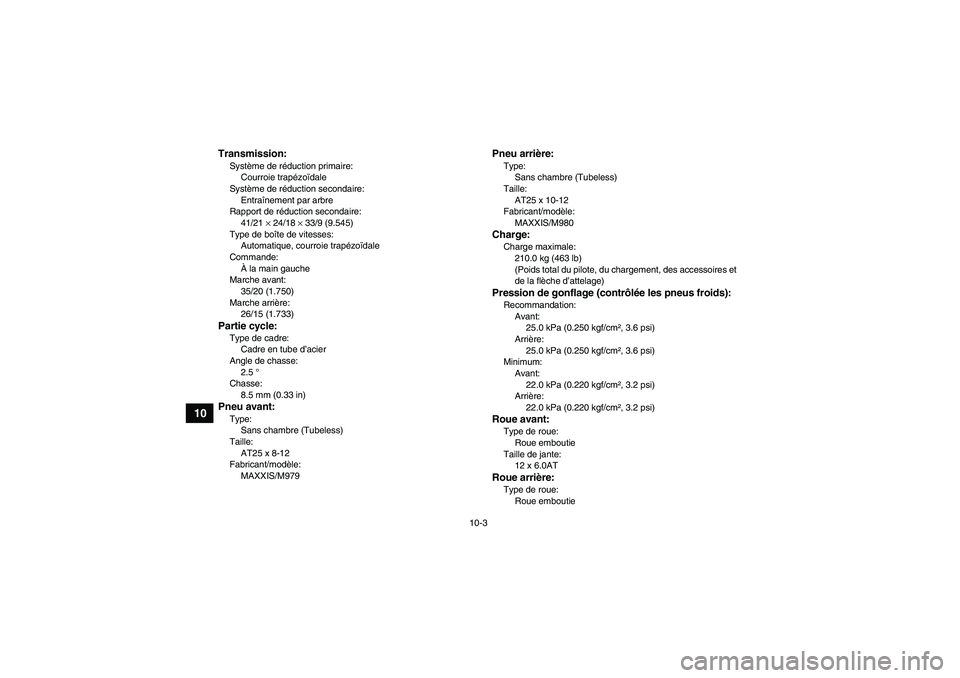

Transmission:Système de réduction primaire:
Courroie trapézoïdale
Système de réduction secondaire:
Entraînement par arbre
Rapport de réduction secondaire:
41/21 × 24/18 × 33/9 (9.545)
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Commande:
À la main gauche
Marche avant:
35/20 (1.750)
Marche arrière:
26/15 (1.733)Partie cycle:Type de cadre:
Cadre en tube d’acier
Angle de chasse:
2.5 °
Chasse:
8.5 mm (0.33 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
AT25 x 8-12
Fabricant/modèle:
MAXXIS/M979
Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
AT25 x 10-12
Fabricant/modèle:
MAXXIS/M980Charge:Charge maximale:
210.0 kg (463 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)Pression de gonflage (contrôlée les pneus froids):Recommandation:
Avant:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Arrière:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Minimum:
Avant:
22.0 kPa (0.220 kgf/cm², 3.2 psi)
Arrière:
22.0 kPa (0.220 kgf/cm², 3.2 psi)Roue avant:Type de roue:
Roue emboutie
Taille de jante:
12 x 6.0ATRoue arrière:Type de roue:
Roue emboutie
U4S262F0.book Page 3 Tuesday, June 10, 2008 9:07 AM

10-4
10
Taille de jante:
12 x 7.5ATFrein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein à disques multiples humides
Commande:
À la main gauche et au pied droitSuspension avant:Type:
Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement des roues:
160 mm (6.3 in)Suspension arrière:Type:
Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement des roues:
180 mm (7.1 in)Partie électrique:Système d’allumage:
DC. CDISystème de charge:
Alternateur avec rotor à aimantation permanente
Batterie:Modèle:
YTX14AH
Voltage, capacité:
12 V, 12.0 AhPhare:Type d’ampoule:
Ampoule au kryptonVoltage et wattage d’ampoule × quantité:Phare:
12 V, 30.0/30.0 W × 2
Feu arrière/stop:
12 V, 5.0/21.0 W × 1
Éclairage des instruments:
12 V, 1.7 W × 1
Témoin du point mort:
12 V, 1.7 W × 1
Témoin de marche arrière:
12 V, 1.7 W × 1
Témoin d’alerte de la température du liquide de
refroidissement:
12 V, 1.7 W × 1
Témoin de commande de transmission quatre roues
motrices:
12 V, 1.7 W × 1
Témoin de blocage du différentiel:
12 V, 1.7 W x 1
U4S262F0.book Page 4 Tuesday, June 10, 2008 9:07 AM

10-5
10
Fusibles:Fusible principal:
30.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
15.0 A
Fusible de la prise pour accessoires à courant continu:
10.0 A
Fusible du moteur du dispositif quatre roues motrices:
10.0 A
U4S262F0.book Page 5 Tuesday, June 10, 2008 9:07 AM

11-1
11
FBU26000
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU26011Numéros d’identification Inscrire le numéro d’identification de la clé et du
véhicule, ainsi que les codes figurant sur l’étiquette
du modèle aux emplacements prévus, pour réfé-
rence lors de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou en cas
de vol du VTT.
NUMÉRO D’IDENTIFICATION DE LA CLÉ:
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :
FBU26020Numéro d’identification de la clé
Le numéro d’identification de la clé est poinçonné
sur la clé. Inscrire ce numéro à l’endroit prévu et s’y
référer lors de la commande d’une nouvelle clé.FBU26040Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre.1. Numéro d’identification de la clé
U4S262F0.book Page 1 Tuesday, June 10, 2008 9:07 AM

11-2
11L’année de production figure dans le numéro
d’identification du véhicule (voir illustration).
N.B.Le numéro d’identification du véhicule permetd’identifier le VTT.FBU26050Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.
1. Numéro d’identification du véhicule (côté avant gauche)
1. Numéro d’identification du véhicule
2. Année de production
U4S262F0.book Page 2 Tuesday, June 10, 2008 9:07 AM

11-3
11
1.Étiquette des codes du modèleU4S262F0.book Page 3 Tuesday, June 10, 2008 9:07 AM
