GAU1044E
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-1

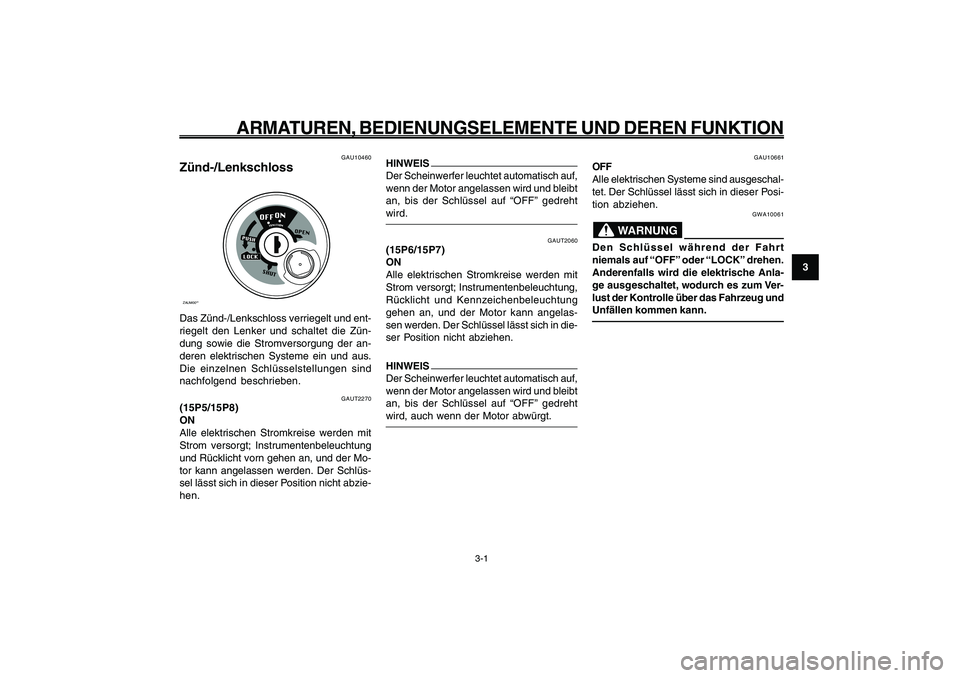

Zünd-/Lenkschloss
GAUT2270
(15P5/15P8)
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung
und Rücklicht vorn gehen an, und der Mo-
tor kann angelassen werden. Der Schlüs-
sel lässt sich in dieser Position nicht abzie-
hen.
HINWEIS
Der Scheinwerfer leuchtet automatisch auf,
wenn der Motor angelassen wird und bleibt
an, bis der Schlüssel auf “OFF” gedreht
wird.
GAU1044E
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
GAU10460
Zünd-/LenkschlossZAUM00**Das Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zün-
dung sowie die Stromversorgung der an-
deren elektrischen Systeme ein und aus.
Die einzelnen Schlüsselstellungen sind
nachfolgend beschrieben.
GAUT2060
(15P6/15P7)
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,
Rücklicht und Kennzeichenbeleuchtung
gehen an, und der Motor kann angelas-
sen werden. Der Schlüssel lässt sich in die-
ser Position nicht abziehen.HINWEIS
Der Scheinwerfer leuchtet automatisch auf,
wenn der Motor angelassen wird und bleibt
an, bis der Schlüssel auf “OFF” gedreht
wird, auch wenn der Motor abwürgt.
GAU10661
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Posi-
tion abziehen.
GWA10061
WARNUNG
Den Schlüssel während der Fahrt
niemals auf “OFF” oder “LOCK” drehen.
Anderenfalls wird die elektrische Anla-
ge ausgeschaltet, wodurch es zum Ver-
lust der Kontrolle über das Fahrzeug und
Unfällen kommen kann.

3-18
1
2
3
4
5
6
7
8
9
GAU1044E
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

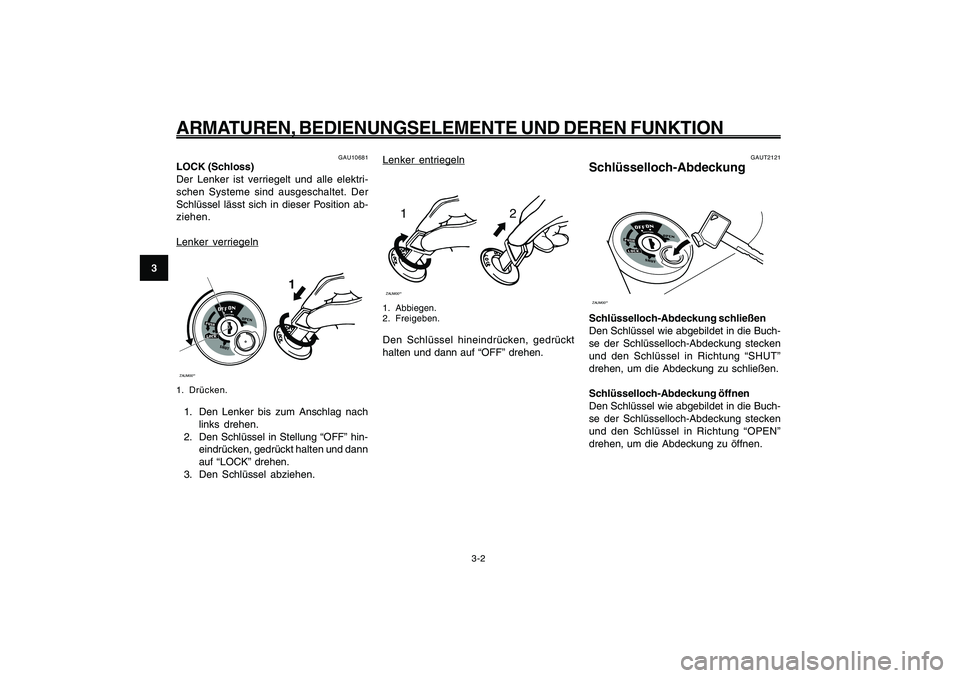

Lenker entriegeln
12
ZAUM00**1. Abbiegen.
2. Freigeben.Den Schlüssel hineindrücken, gedrückt
halten und dann auf “OFF” drehen.
Schlüsselloch-Abdeckung
3-2
GAU10681
LOCK (Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position ab-
ziehen.Lenker verriegelnZAUM00**
1
1. Drücken.1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Schlüssel in Stellung “OFF” hin-
eindrücken, gedrückt halten und dann
auf “LOCK” drehen.
3. Den Schlüssel abziehen.
GAUT2121
Schlüsselloch-AbdeckungZAUM00**Schlüsselloch-Abdeckung schließen
Den Schlüssel wie abgebildet in die Buch-
se der Schlüsselloch-Abdeckung stecken
und den Schlüssel in Richtung “SHUT”
drehen, um die Abdeckung zu schließen.
Schlüsselloch-Abdeckung öffnen
Den Schlüssel wie abgebildet in die Buch-
se der Schlüsselloch-Abdeckung stecken
und den Schlüssel in Richtung “OPEN”
drehen, um die Abdeckung zu öffnen.

3-19
1
2
3
4
5
6
7
8
9
GAU1044E
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

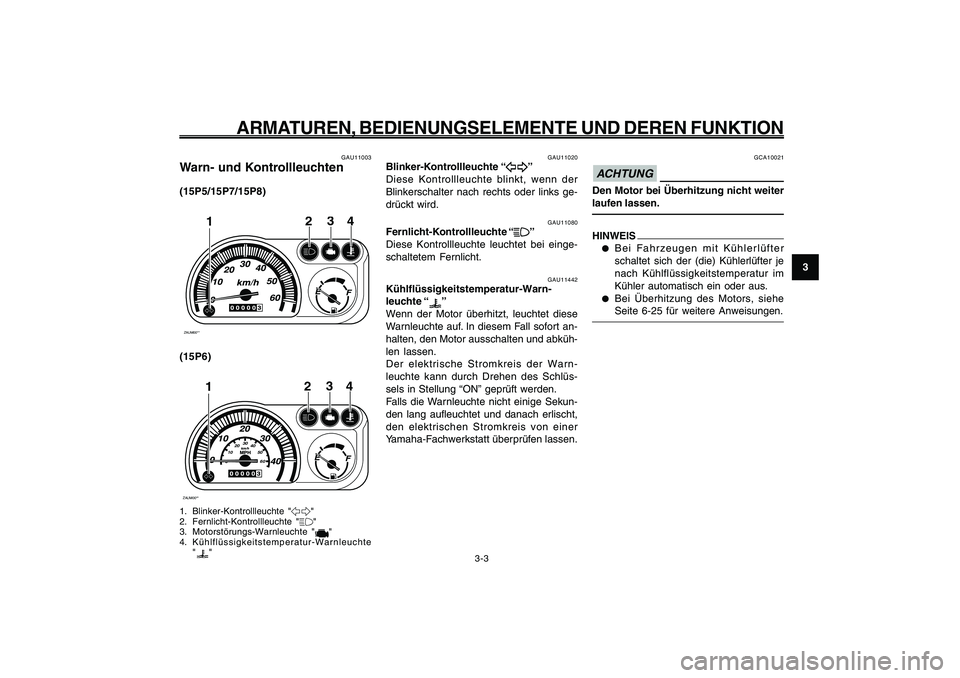

Warn- und Kontrollleuchten
Blinker-Kontrollleuchte
Fernlicht-Kontrollleuchte
Kühlflüssigkeitstemperatur-Warnleuchte
3-3
GAU11003
Warn- und Kontrollleuchten(15P5/15P7/15P8)ZAUM00**
3
24
1
(15P6)ZAUM00**
0102030
40
50
60
3
24
1
1. Blinker-Kontrollleuchte "5"
2. Fernlicht-Kontrollleuchte "&"
3. Motorstörungs-Warnleuchte "
"
4. Kühlflüssigkeitstemperatur-Warnleuchte
"
"
GAU11020
Blinker-Kontrollleuchte “
5 55 5
5”
Diese Kontrollleuchte blinkt, wenn der
Blinkerschalter nach rechts oder links ge-
drückt wird.
GAU11080
Fernlicht-Kontrollleuchte “
& && &
&”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU11442
Kühlflüssigkeitstemperatur-Warn-
leuchte “
”
Wenn der Motor überhitzt, leuchtet diese
Warnleuchte auf. In diesem Fall sofort an-
halten, den Motor ausschalten und abküh-
len lassen.
Der elektrische Stromkreis der Warn-
leuchte kann durch Drehen des Schlüs-
sels in Stellung “ON” geprüft werden.
Falls die Warnleuchte nicht einige Sekun-
den lang aufleuchtet und danach erlischt,
den elektrischen Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen.
GCA10021
ACHTUNGDen Motor bei Überhitzung nicht weiter
laufen lassen.HINWEIS●
Bei Fahrzeugen mit Kühlerlüfter
schaltet sich der (die) Kühlerlüfter je
nach Kühlflüssigkeitstemperatur im
Kühler automatisch ein oder aus.
●
Bei Überhitzung des Motors, siehe
Seite 6-25 für weitere Anweisungen.

3-20
1
2
3
4
5
6
7
8
9
GAU1044E
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
GAUT2310

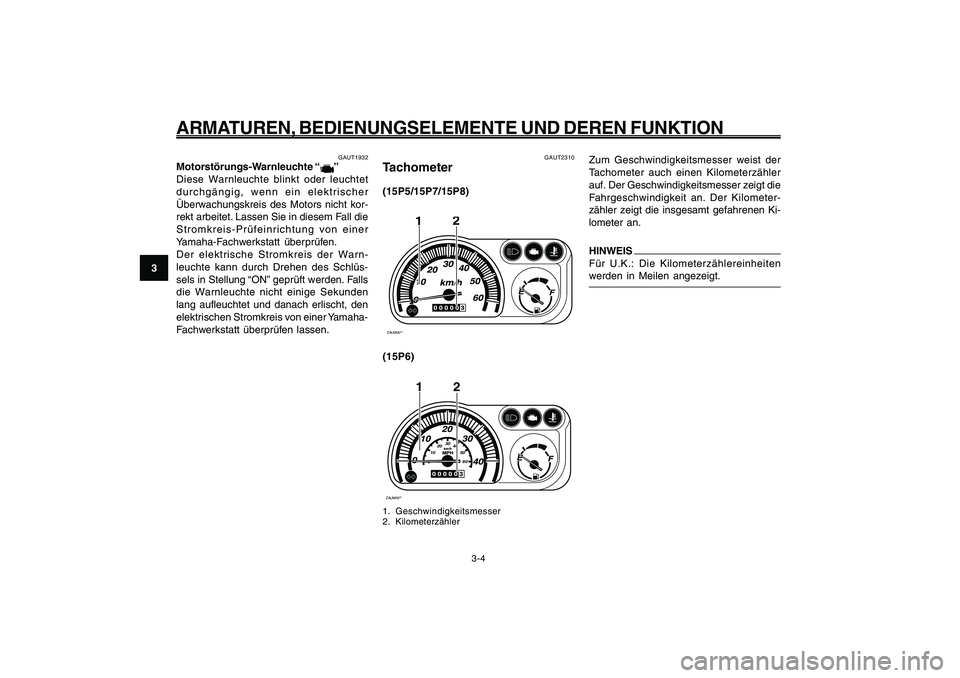

Tachometer(15P5/15P7/15P8)ZAUM00**
2
1
(15P6)ZAUM00**
2
0102030
40
50
60
1
1. Geschwindigkeitsmesser
2. Kilometerzähler
Motorstörungs-Warnleuchte
Tachometer
Zum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometerzähler
auf. Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit an. Der Kilometer-
zähler zeigt die insgesamt gefahrenen Ki-
lometer an.HINWEIS
Für U.K.: Die Kilometerzählereinheiten
werden in Meilen angezeigt.
GAUT1932
Motorstörungs-Warnleuchte “
”
Diese Warnleuchte blinkt oder leuchtet
durchgängig, wenn ein elektrischer
Überwachungskreis des Motors nicht kor-
rekt arbeitet. Lassen Sie in diesem Fall die
Stromkreis-Prüfeinrichtung von einer
Yamaha-Fachwerkstatt überprüfen.
Der elektrische Stromkreis der Warn-
leuchte kann durch Drehen des Schlüs-
sels in Stellung “ON” geprüft werden. Falls
die Warnleuchte nicht einige Sekunden
lang aufleuchtet und danach erlischt, den
elektrischen Stromkreis von einer Yamaha-
Fachwerkstatt überprüfen lassen.

3-21
1
2
3
4
5
6
7
8
9
GAU1044E
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
Die Tankanzeige zeigt den Kraftstoffvorrat
an. Die Nadel bewegt sich mit abnehmen-
dem Kraftstoffvorrat auf “E” (Empty = Leer)
zu. Wenn die Nadel den roten Bereich er-
reicht, sobald wie möglich nachtanken.HINWEIS
Fahren Sie den Tank nicht ganz leer.
GAU12347
LenkerarmaturenLinksZAUM00**
1
2
3
1. Abblendschalter "%/&"
2. Blinkerschalter "4/6"
3. Hupenschalter "*"

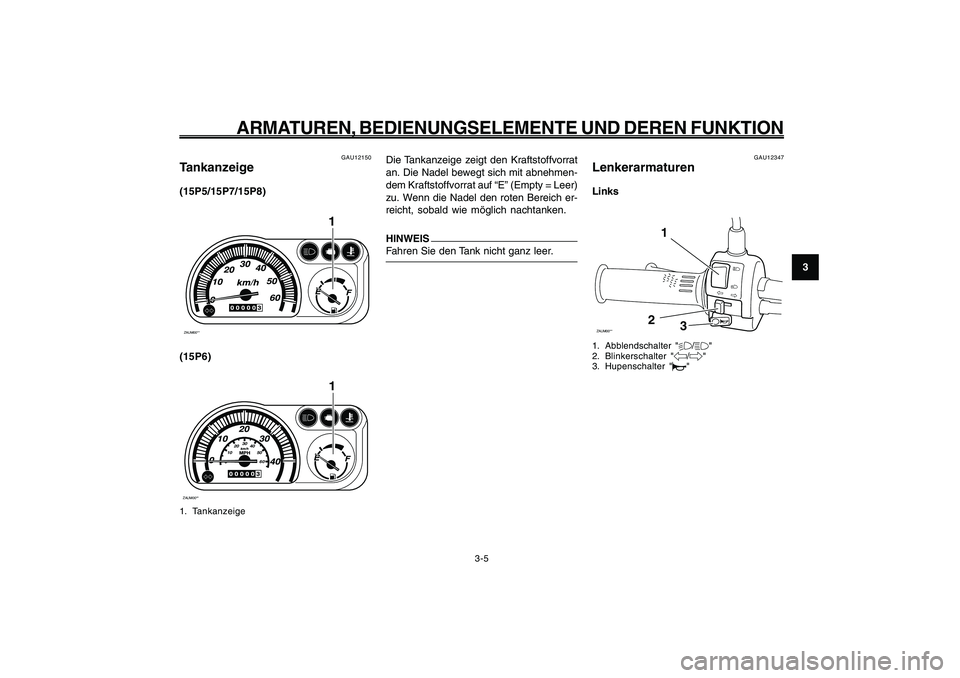

Tankanzeige
Lenkerarmaturen
GAU12150
Tankanzeige(15P5/15P7/15P8)ZAUM00**
1
(15P6)ZAUM00**
1
0102030
40
50
60
1. Tankanzeige

3-22
1
2
3
4
5
6
7
8
9
GAU1044E
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTIONAbblendschalter
Blinkerschalter
Hupenschalter
Starterschalter
Handbremshebel, Vorderradbremse
3-6

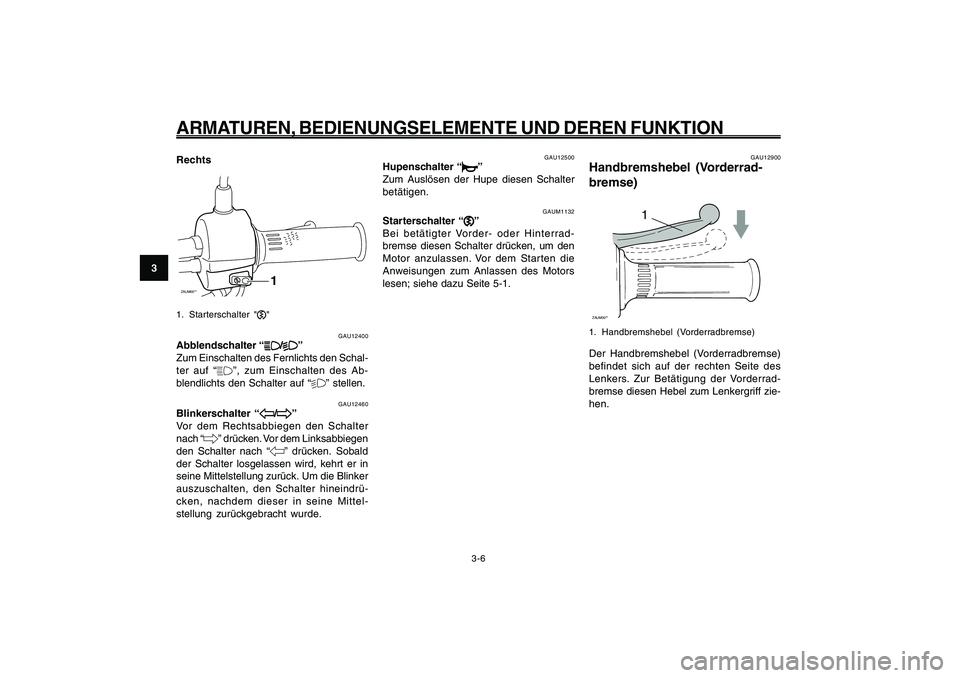

RechtsZAUM00**
1
1. Starterschalter ","
GAU12400
Abblendschalter “
& && &
&/
% %% %
%”
Zum Einschalten des Fernlichts den Schal-
ter auf “&”, zum Einschalten des Ab-
blendlichts den Schalter auf “%” stellen.
GAU12460
Blinkerschalter “
4 44 4
4/
6 66 6
6”
Vor dem Rechtsabbiegen den Schalter
nach “6” drücken. Vor dem Linksabbiegen
den Schalter nach “4” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittel-
stellung zurückgebracht wurde.
GAU12500
Hupenschalter “
* ** *
*”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAUM1132
Starterschalter “
, ,, ,
,”
Bei betätigter Vorder- oder Hinterrad-
bremse diesen Schalter drücken, um den
Motor anzulassen. Vor dem Starten die
Anweisungen zum Anlassen des Motors
lesen; siehe dazu Seite 5-1.
GAU12900
Handbremshebel (Vorderrad-
bremse)
1
ZAUM00**1. Handbremshebel (Vorderradbremse)Der Handbremshebel (Vorderradbremse)
befindet sich auf der rechten Seite des
Lenkers. Zur Betätigung der Vorderrad-
bremse diesen Hebel zum Lenkergriff zie-
hen.

3-23
1
2
3
4
5
6
7
8
9
GAU1044E
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
Handbremshebel, Hinterradbremse
Tankverschluss
GAUT2281

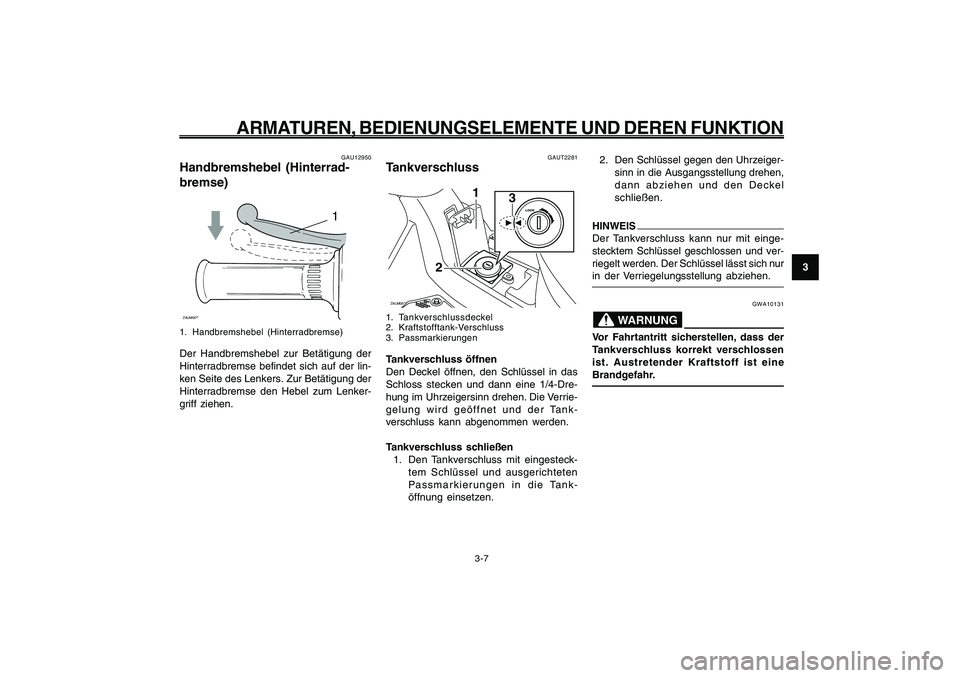

TankverschlussZAUM00**
3
1
2
1. Tankverschlussdeckel
2. Kraftstofftank-Verschluss
3. PassmarkierungenTankverschluss öffnen
Den Deckel öffnen, den Schlüssel in das
Schloss stecken und dann eine 1/4-Dre-
hung im Uhrzeigersinn drehen. Die Verrie-
gelung wird geöffnet und der Tank-
verschluss kann abgenommen werden.
Tankverschluss schließen
1. Den Tankverschluss mit eingesteck-
tem Schlüssel und ausgerichteten
Passmarkierungen in die Tank-
öffnung einsetzen.2. Den Schlüssel gegen den Uhrzeiger-
sinn in die Ausgangsstellung drehen,
dann abziehen und den Deckel
schließen.
HINWEIS
Der Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur
in der Verriegelungsstellung abziehen.
GWA10131
WARNUNG
Vor Fahrtantritt sicherstellen, dass der
Tankverschluss korrekt verschlossen
ist. Austretender Kraftstoff ist eine
Brandgefahr.
GAU12950
Handbremshebel (Hinterrad-
bremse)
1
ZAUM00**1. Handbremshebel (Hinterradbremse)Der Handbremshebel zur Betätigung der
Hinterradbremse befindet sich auf der lin-
ken Seite des Lenkers. Zur Betätigung der
Hinterradbremse den Hebel zum Lenker-
griff ziehen.

3-24
1
2
3
4
5
6
7
8
9
GAU1044E
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
und darauf achten, dass sich keine
Funkenquellen, offenes Feuer oder
andere Zündquellen in der Nähe be-
finden, einschließlich Zündflammen
für Warmwasserbereiter oder
Wäschetrockner.
2. Den Kraftstofftank nicht überfüllen. Mit
dem Betanken aufhören, wenn der
Kraftstoff den unteren Rand des Ein-
füllstutzens erreicht hat. Da sich der
Kraftstoff bei Erwärmung ausdehnt,
kann bei heißem Motor oder starker
Sonneneinstrahlung Kraftstoff aus
dem Tank austreten.
3. Verschütteten Kraftstoff immer sofort
aufwischen.
ACHTUNG:
Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch ab-
wischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile
angreift.
[GCA10071]
4. Sicherstellen, dass der Tank-
verschluss fest zugedreht ist.
GWA15151
WARNUNG
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mundan. Falls Sie etwas Benzin verschluckt,
eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre
Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsstü-
cke wechseln.
GAU33520
Empfohlener Kraftstoff:
AUSSCHLIESSLICH BLEIFREIES
NORMALBENZIN
Fassungsvermögen des Kraftstoff-
tanks:
4.5 L (1.19 US gal) (0.99 Imp.gal)
GCA11400
ACHTUNGAusschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden an
Teilen des Motors (Ventile, Kolbenringe
usw.) und der Auspuffanlage.Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
GAU13212
KraftstoffZAUM00**
1
1. Kraftstofftank-EinfüllrohrVor Fahr tantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
GWA10881
WARNUNG
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und
Explosionsgefahr zu vermeiden und die
Verletzungsgefahr beim Betanken zu
verringern.
1. Vor dem Tanken den Motor aus-
schalten und sicherstellen, dass nie-
mand auf dem Fahrzeug sitzt. Wäh-
rend des Tankens niemals rauchen
Kraftstoff
