Fehlerbeseitigung
90
GJU34620

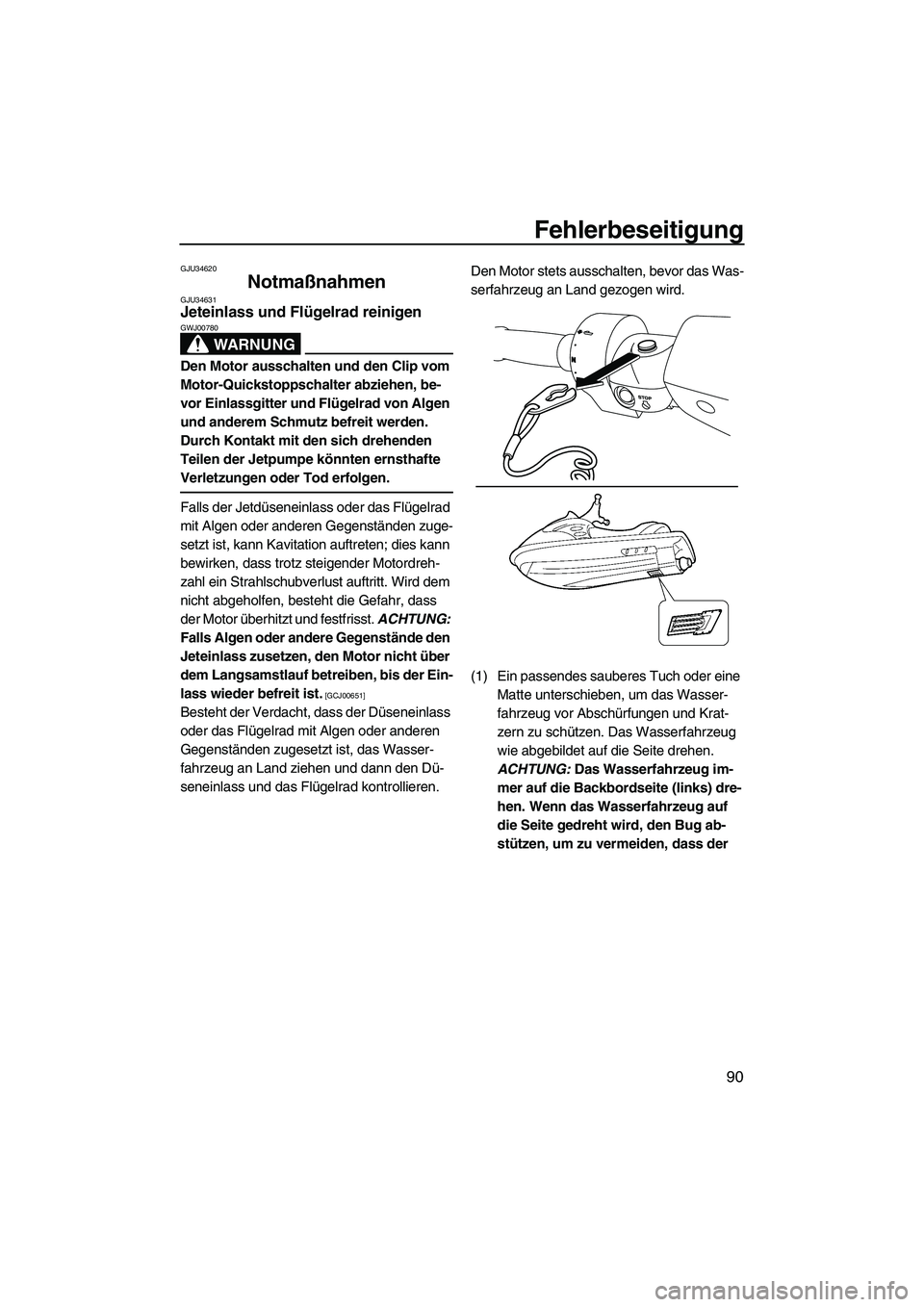

Notmaßnahmen GJU34631Jeteinlass und Flügelrad reinigen
WARNUNG
GWJ00780
Den Motor ausschalten und den Clip vom
Motor-Quickstoppschalter abziehen, be-
vor Einlassgitter und Flügelrad von Algen
und anderem Schmutz befreit werden.
Durch Kontakt mit den sich drehenden
Teilen der Jetpumpe könnten ernsthafte
Verletzungen oder Tod erfolgen.
Falls der Jetdüseneinlass oder das Flügelrad
mit Algen oder anderen Gegenständen zuge-
setzt ist, kann Kavitation auftreten; dies kann
bewirken, dass trotz steigender Motordreh-
zahl ein Strahlschubverlust auftritt. Wird dem
nicht abgeholfen, besteht die Gefahr, dass
der Motor überhitzt und festfrisst. ACHTUNG:
Falls Algen oder andere Gegenstände den
Jeteinlass zusetzen, den Motor nicht über
dem Langsamstlauf betreiben, bis der Ein-
lass wieder befreit ist.
[GCJ00651]
Besteht der Verdacht, dass der Düseneinlass
oder das Flügelrad mit Algen oder anderen
Gegenständen zugesetzt ist, das Wasser-
fahrzeug an Land ziehen und dann den Dü-
seneinlass und das Flügelrad kontrollieren. Den Motor stets ausschalten, bevor das Was-
serfahrzeug an Land gezogen wird.
(1) Ein passendes sauberes Tuch oder eine
Matte unterschieben, um das Wasser-
fahrzeug vor Abschürfungen und Krat-
zern zu schützen. Das Wasserfahrzeug
wie abgebildet auf die Seite drehen.
ACHTUNG: Das Wasserfahrzeug im-
mer auf die Backbordseite (links) dre-
hen. Wenn das Wasserfahrzeug auf
die Seite gedreht wird, den Bug ab-
stützen, um zu vermeiden, dass der
UF2C70G0.book Page 90 Tuesday, November 4, 2008 4:13 PM

Fehlerbeseitigung
91
Lenker verbogen oder beschädigt
wird.
[GCJ00661]
(2) Alle Algen oder Verschmutzungen um
Jeteinlass, Antriebswelle, Flügelrad,
Pumpengehäuse und Jetdüse herum be-
seitigen.
Bei schwer zu entfernenden Gegenstän-
den den Yamaha-Händler zu Rate zie-
hen.

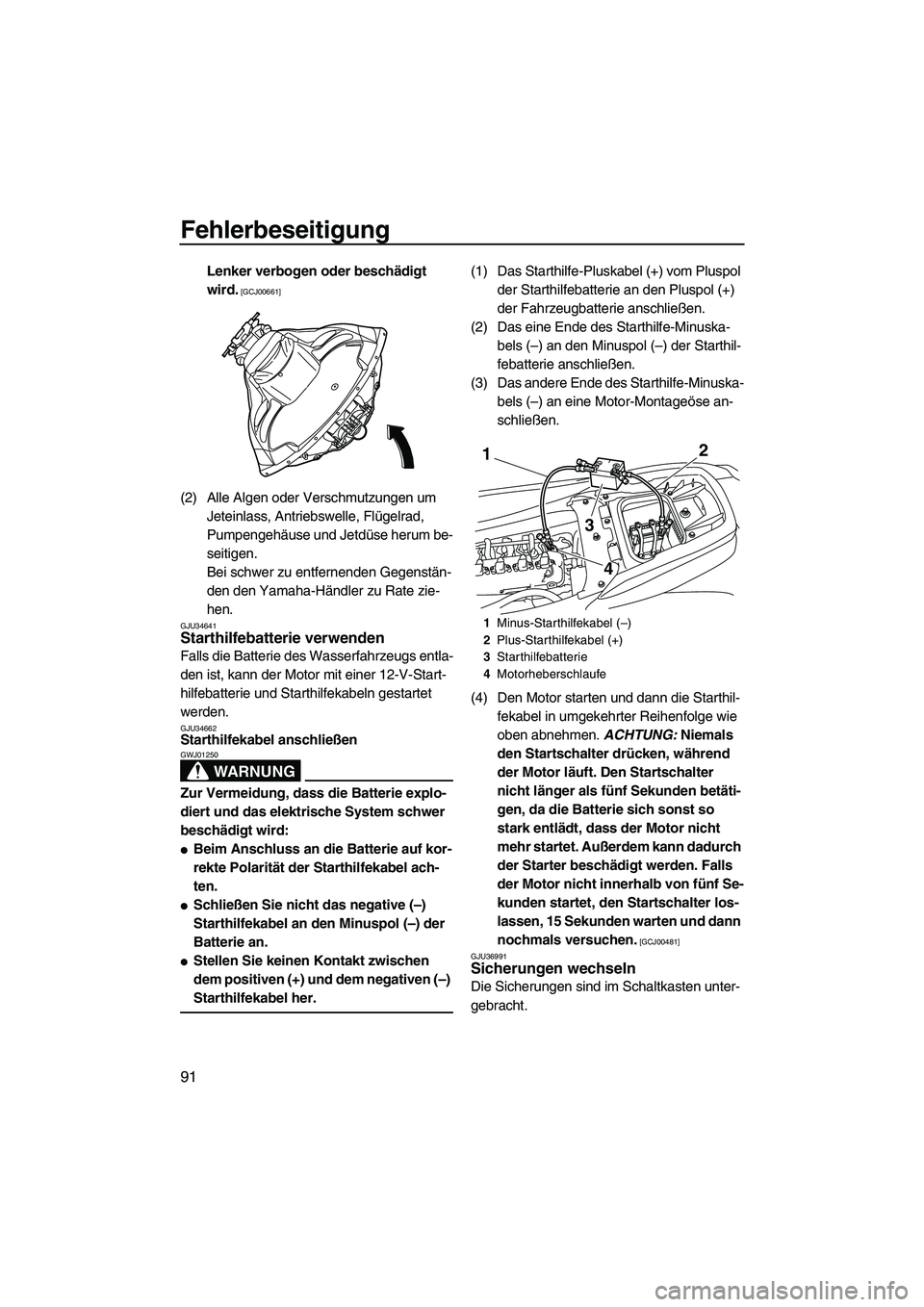

GJU34641Starthilfebatterie verwenden
Falls die Batterie des Wasserfahrzeugs entla-
den ist, kann der Motor mit einer 12-V-Start-
hilfebatterie und Starthilfekabeln gestartet
werden.
GJU34662Starthilfekabel anschließen
WARNUNG
GWJ01250
Zur Vermeidung, dass die Batterie explo-
diert und das elektrische System schwer
beschädigt wird:

Beim Anschluss an die Batterie auf kor-
rekte Polarität der Starthilfekabel ach-
ten.

Schließen Sie nicht das negative (–)
Starthilfekabel an den Minuspol (–) der
Batterie an.

Stellen Sie keinen Kontakt zwischen
dem positiven (+) und dem negativen (–)
Starthilfekabel her.
(1) Das Starthilfe-Pluskabel (+) vom Pluspol
der Starthilfebatterie an den Pluspol (+)
der Fahrzeugbatterie anschließen.
(2) Das eine Ende des Starthilfe-Minuska-
bels (–) an den Minuspol (–) der Starthil-
febatterie anschließen.
(3) Das andere Ende des Starthilfe-Minuska-
bels (–) an eine Motor-Montageöse an-
schließen.
(4) Den Motor starten und dann die Starthil-
fekabel in umgekehrter Reihenfolge wie
oben abnehmen. ACHTUNG: Niemals
den Startschalter drücken, während
der Motor läuft. Den Startschalter
nicht länger als fünf Sekunden betäti-
gen, da die Batterie sich sonst so
stark entlädt, dass der Motor nicht
mehr startet. Außerdem kann dadurch
der Starter beschädigt werden. Falls
der Motor nicht innerhalb von fünf Se-
kunden startet, den Startschalter los-
lassen, 15 Sekunden warten und dann
nochmals versuchen.
[GCJ00481]
GJU36991
Sicherungen wechseln
Die Sicherungen sind im Schaltkasten unter-
gebracht.
1Minus-Starthilfekabel (–)
2Plus-Starthilfekabel (+)
3Starthilfebatterie
4Motorheberschlaufe
2
3 1
4
UF2C70G0.book Page 91 Tuesday, November 4, 2008 4:13 PM

Fehlerbeseitigung
92

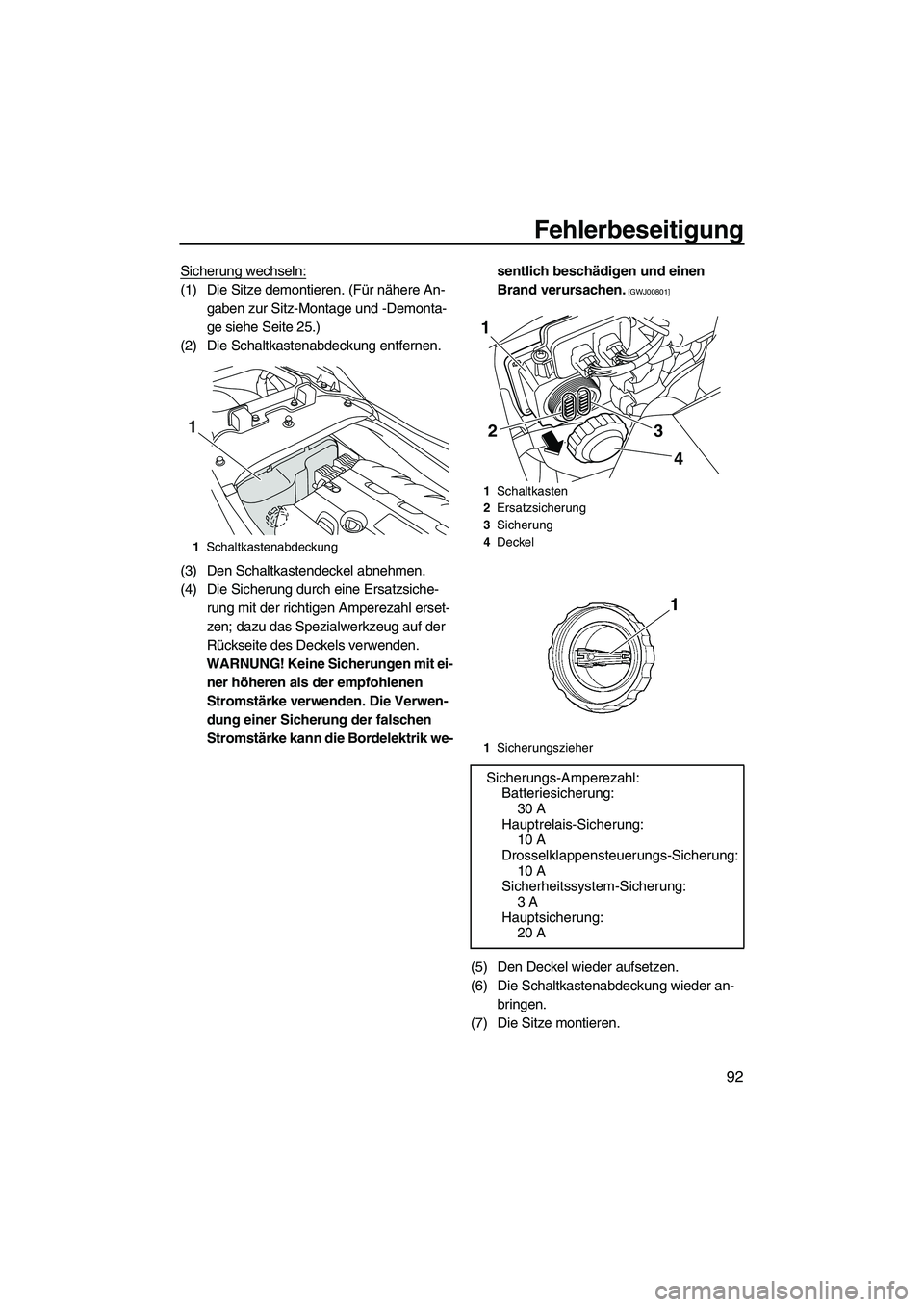

Sicherung wechseln:
(1) Die Sitze demontieren. (Für nähere An-
gaben zur Sitz-Montage und -Demonta-
ge siehe Seite 25.)
(2) Die Schaltkastenabdeckung entfernen.
(3) Den Schaltkastendeckel abnehmen.
(4) Die Sicherung durch eine Ersatzsiche-
rung mit der richtigen Amperezahl erset-
zen; dazu das Spezialwerkzeug auf der
Rückseite des Deckels verwenden.
WARNUNG! Keine Sicherungen mit ei-
ner höheren als der empfohlenen
Stromstärke verwenden. Die Verwen-
dung einer Sicherung der falschen
Stromstärke kann die Bordelektrik we-sentlich beschädigen und einen
Brand verursachen. [GWJ00801]
(5) Den Deckel wieder aufsetzen.
(6) Die Schaltkastenabdeckung wieder an-
bringen.
(7) Die Sitze montieren.
1Schaltkastenabdeckung
1
1Schaltkasten
2Ersatzsicherung
3Sicherung
4Deckel
1Sicherungszieher
Sicherungs-Amperezahl:
Batteriesicherung:
30 A
Hauptrelais-Sicherung:
10 A
Drosselklappensteuerungs-Sicherung:
10 A
Sicherheitssystem-Sicherung:
3 A
Hauptsicherung:
20 A
3 2
4
1
UF2C70G0.book Page 92 Tuesday, November 4, 2008 4:13 PM

Fehlerbeseitigung
93

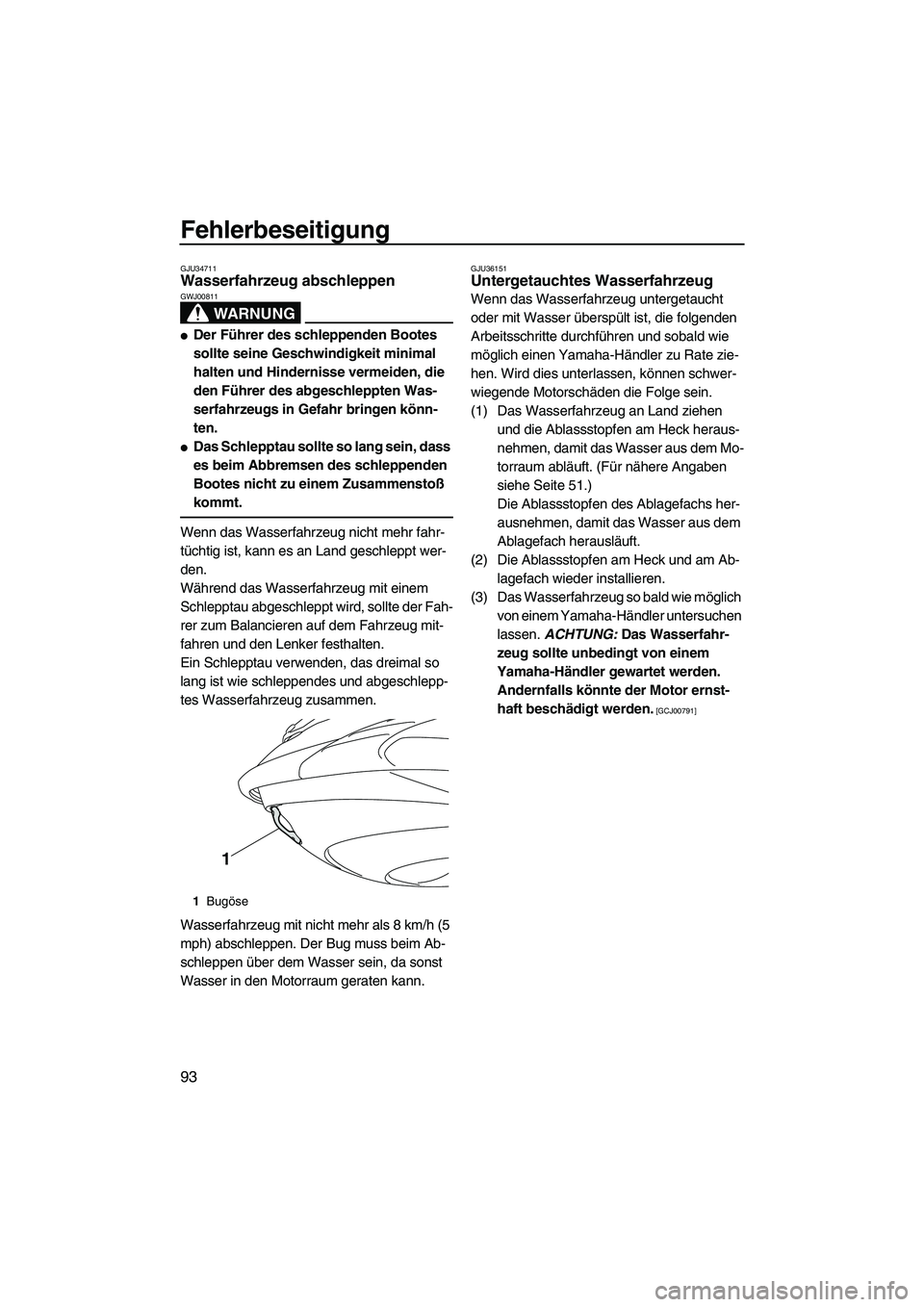

GJU34711Wasserfahrzeug abschleppen
WARNUNG
GWJ00811

Der Führer des schleppenden Bootes
sollte seine Geschwindigkeit minimal
halten und Hindernisse vermeiden, die
den Führer des abgeschleppten Was-
serfahrzeugs in Gefahr bringen könn-
ten.

Das Schlepptau sollte so lang sein, dass
es beim Abbremsen des schleppenden
Bootes nicht zu einem Zusammenstoß
kommt.
Wenn das Wasserfahrzeug nicht mehr fahr-
tüchtig ist, kann es an Land geschleppt wer-
den.
Während das Wasserfahrzeug mit einem
Schlepptau abgeschleppt wird, sollte der Fah-
rer zum Balancieren auf dem Fahrzeug mit-
fahren und den Lenker festhalten.
Ein Schlepptau verwenden, das dreimal so
lang ist wie schleppendes und abgeschlepp-
tes Wasserfahrzeug zusammen.
Wasserfahrzeug mit nicht mehr als 8 km/h (5
mph) abschleppen. Der Bug muss beim Ab-
schleppen über dem Wasser sein, da sonst
Wasser in den Motorraum geraten kann.
GJU36151Untergetauchtes Wasserfahrzeug
Wenn das Wasserfahrzeug untergetaucht
oder mit Wasser überspült ist, die folgenden
Arbeitsschritte durchführen und sobald wie
möglich einen Yamaha-Händler zu Rate zie-
hen. Wird dies unterlassen, können schwer-
wiegende Motorschäden die Folge sein.
(1) Das Wasserfahrzeug an Land ziehen
und die Ablassstopfen am Heck heraus-
nehmen, damit das Wasser aus dem Mo-
torraum abläuft. (Für nähere Angaben
siehe Seite 51.)
Die Ablassstopfen des Ablagefachs her-
ausnehmen, damit das Wasser aus dem
Ablagefach herausläuft.
(2) Die Ablassstopfen am Heck und am Ab-
lagefach wieder installieren.
(3) Das Wasserfahrzeug so bald wie möglich
von einem Yamaha-Händler untersuchen
lassen. ACHTUNG: Das Wasserfahr-
zeug sollte unbedingt von einem
Yamaha-Händler gewartet werden.
Andernfalls könnte der Motor ernst-
haft beschädigt werden.
[GCJ00791]
1Bugöse
1
UF2C70G0.book Page 93 Tuesday, November 4, 2008 4:13 PM

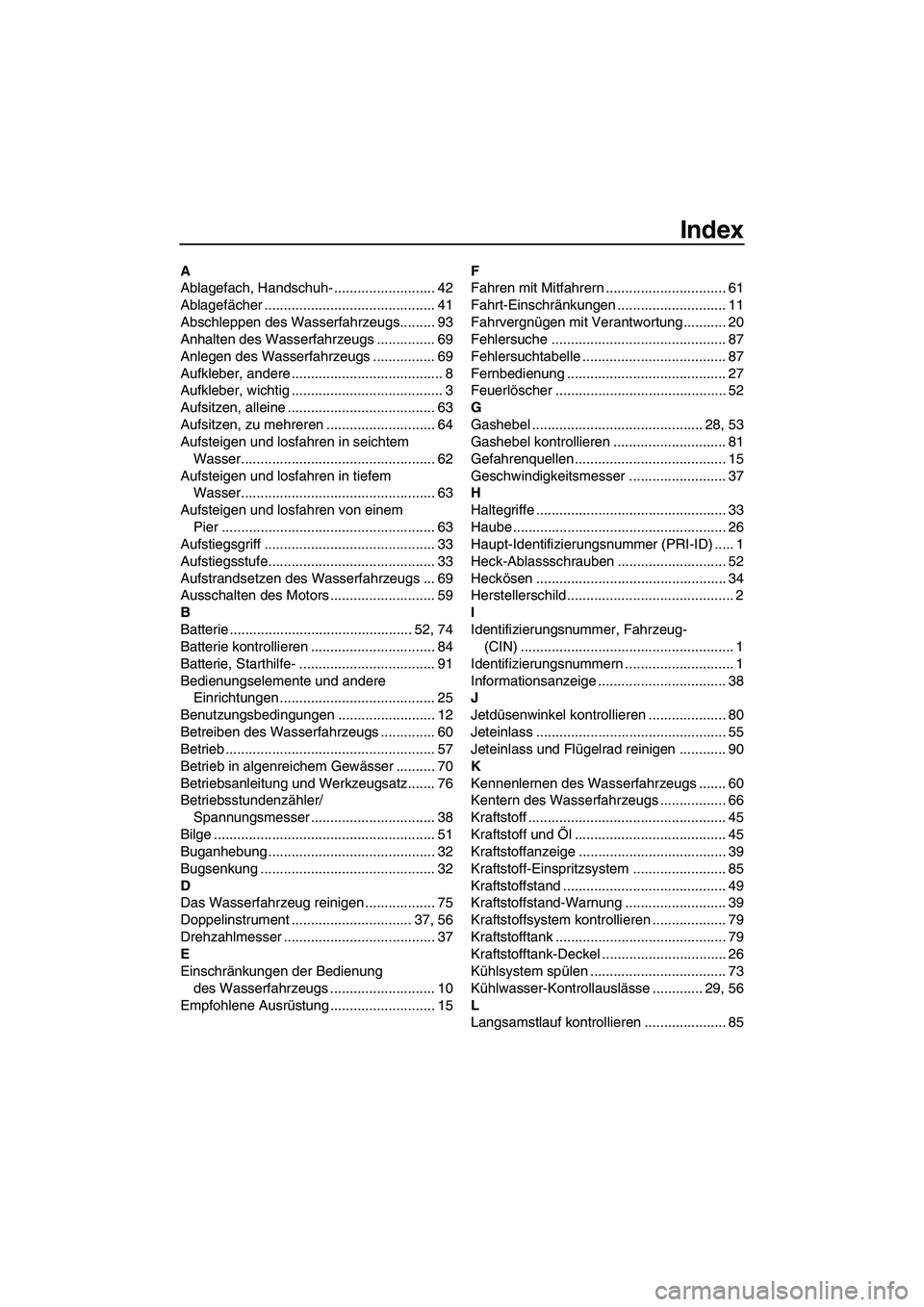

Index
A
Ablagefach, Handschuh- .......................... 42
Ablagefächer ............................................ 41
Abschleppen des Wasserfahrzeugs......... 93
Anhalten des Wasserfahrzeugs ............... 69
Anlegen des Wasserfahrzeugs ................ 69
Aufkleber, andere ....................................... 8
Aufkleber, wichtig ....................................... 3
Aufsitzen, alleine ...................................... 63
Aufsitzen, zu mehreren ............................ 64
Aufsteigen und losfahren in seichtem
Wasser.................................................. 62
Aufsteigen und losfahren in tiefem
Wasser.................................................. 63
Aufsteigen und losfahren von einem
Pier ....................................................... 63
Aufstiegsgriff ............................................ 33
Aufstiegsstufe........................................... 33
Aufstrandsetzen des Wasserfahrzeugs ... 69
Ausschalten des Motors ........................... 59
B
Batterie ............................................... 52, 74
Batterie kontrollieren ................................ 84
Batterie, Starthilfe- ................................... 91
Bedienungselemente und andere
Einrichtungen ........................................ 25
Benutzungsbedingungen ......................... 12
Betreiben des Wasserfahrzeugs .............. 60
Betrieb ...................................................... 57
Betrieb in algenreichem Gewässer .......... 70
Betriebsanleitung und Werkzeugsatz....... 76
Betriebsstundenzähler/
Spannungsmesser ................................ 38
Bilge ......................................................... 51
Buganhebung ........................................... 32
Bugsenkung ............................................. 32
D
Das Wasserfahrzeug reinigen .................. 75
Doppelinstrument ............................... 37, 56
Drehzahlmesser ....................................... 37
E
Einschränkungen der Bedienung
des Wasserfahrzeugs ........................... 10
Empfohlene Ausrüstung ........................... 15F
Fahren mit Mitfahrern ............................... 61
Fahrt-Einschränkungen ............................ 11
Fahrvergnügen mit Verantwortung ........... 20
Fehlersuche ............................................. 87
Fehlersuchtabelle ..................................... 87
Fernbedienung ......................................... 27
Feuerlöscher ............................................ 52
G
Gashebel ............................................ 28, 53
Gashebel kontrollieren ............................. 81
Gefahrenquellen ....................................... 15
Geschwindigkeitsmesser ......................... 37
H
Haltegriffe ................................................. 33
Haube ....................................................... 26
Haupt-Identifizierungsnummer (PRI-ID) ..... 1
Heck-Ablassschrauben ............................ 52
Heckösen ................................................. 34
Herstellerschild ........................................... 2
I
Identifizierungsnummer, Fahrzeug-
(CIN) ....................................................... 1
Identifizierungsnummern ............................ 1
Informationsanzeige ................................. 38
J
Jetdüsenwinkel kontrollieren .................... 80
Jeteinlass ................................................. 55
Jeteinlass und Flügelrad reinigen ............ 90
K
Kennenlernen des Wasserfahrzeugs ....... 60
Kentern des Wasserfahrzeugs ................. 66
Kraftstoff ................................................... 45
Kraftstoff und Öl ....................................... 45
Kraftstoffanzeige ...................................... 39
Kraftstoff-Einspritzsystem ........................ 85
Kraftstoffstand .......................................... 49
Kraftstoffstand-Warnung .......................... 39
Kraftstoffsystem kontrollieren ................... 79
Kraftstofftank ............................................ 79
Kraftstofftank-Deckel ................................ 26
Kühlsystem spülen ................................... 73
Kühlwasser-Kontrollauslässe ............. 29, 56
L
Langsamstlauf kontrollieren ..................... 85
UF2C70G0.book Page 1 Tuesday, November 4, 2008 4:13 PM

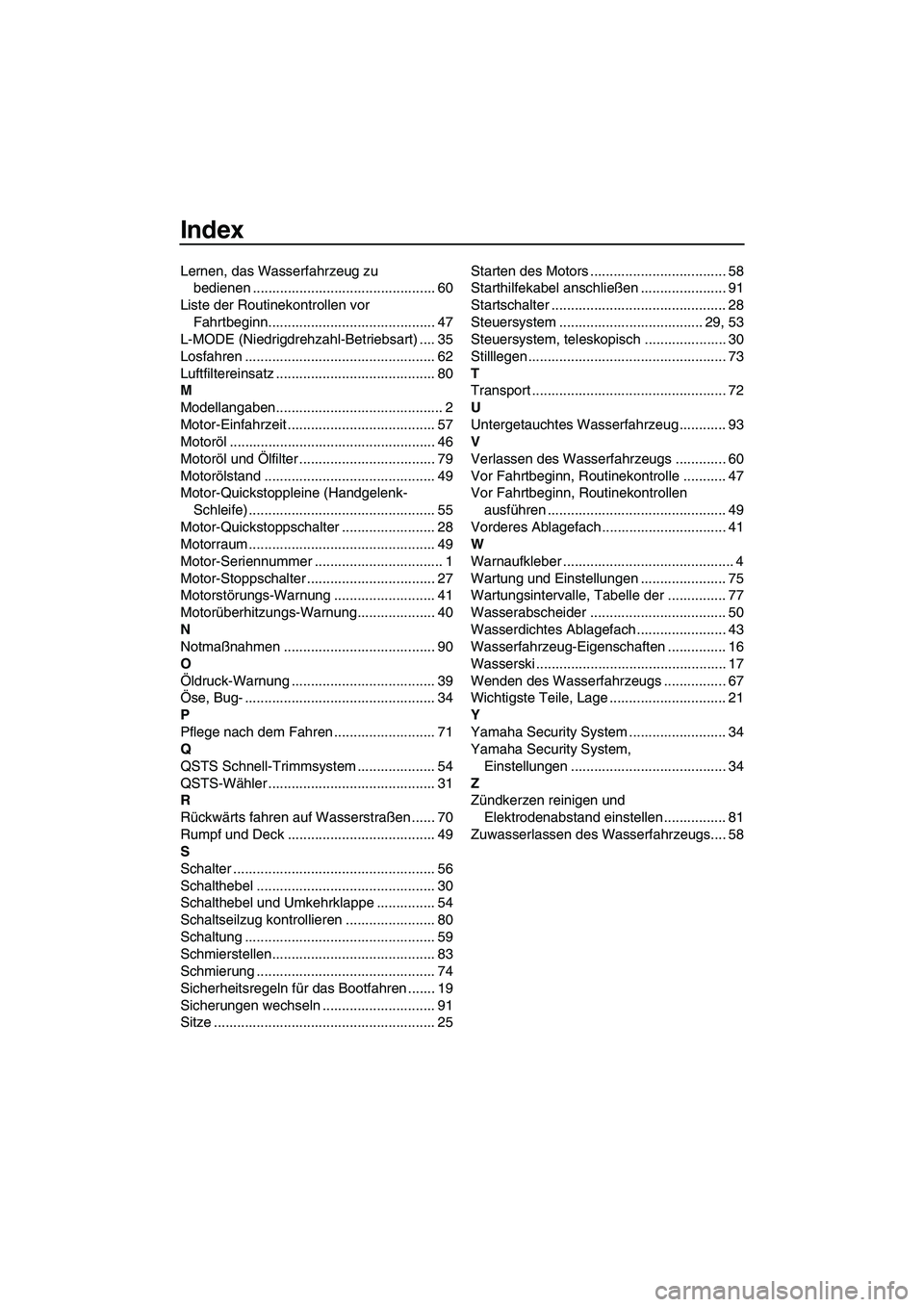

Index
Lernen, das Wasserfahrzeug zu
bedienen ............................................... 60
Liste der Routinekontrollen vor
Fahrtbeginn........................................... 47
L-MODE (Niedrigdrehzahl-Betriebsart) .... 35
Losfahren ................................................. 62
Luftfiltereinsatz ......................................... 80
M
Modellangaben........................................... 2
Motor-Einfahrzeit ...................................... 57
Motoröl ..................................................... 46
Motoröl und Ölfilter ................................... 79
Motorölstand ............................................ 49
Motor-Quickstoppleine (Handgelenk-
Schleife) ................................................ 55
Motor-Quickstoppschalter ........................ 28
Motorraum ................................................ 49
Motor-Seriennummer ................................. 1
Motor-Stoppschalter ................................. 27
Motorstörungs-Warnung .......................... 41
Motorüberhitzungs-Warnung.................... 40
N
Notmaßnahmen ....................................... 90
O
Öldruck-Warnung ..................................... 39
Öse, Bug- ................................................. 34
P
Pflege nach dem Fahren .......................... 71
Q
QSTS Schnell-Trimmsystem .................... 54
QSTS-Wähler ........................................... 31
R
Rückwärts fahren auf Wasserstraßen ...... 70
Rumpf und Deck ...................................... 49
S
Schalter .................................................... 56
Schalthebel .............................................. 30
Schalthebel und Umkehrklappe ............... 54
Schaltseilzug kontrollieren ....................... 80
Schaltung ................................................. 59
Schmierstellen.......................................... 83
Schmierung .............................................. 74
Sicherheitsregeln für das Bootfahren ....... 19
Sicherungen wechseln ............................. 91
Sitze ......................................................... 25Starten des Motors ................................... 58
Starthilfekabel anschließen ...................... 91
Startschalter ............................................. 28
Steuersystem ..................................... 29, 53
Steuersystem, teleskopisch ..................... 30
Stilllegen ................................................... 73
T
Transport .................................................. 72
U
Untergetauchtes Wasserfahrzeug ............ 93
V
Verlassen des Wasserfahrzeugs ............. 60
Vor Fahrtbeginn, Routinekontrolle ........... 47
Vor Fahrtbeginn, Routinekontrollen
ausführen .............................................. 49
Vorderes Ablagefach ................................ 41
W
Warnaufkleber ............................................ 4
Wartung und Einstellungen ...................... 75
Wartungsintervalle, Tabelle der ............... 77
Wasserabscheider ................................... 50
Wasserdichtes Ablagefach ....................... 43
Wasserfahrzeug-Eigenschaften ............... 16
Wasserski ................................................. 17
Wenden des Wasserfahrzeugs ................ 67
Wichtigste Teile, Lage .............................. 21
Y
Yamaha Security System ......................... 34
Yamaha Security System,
Einstellungen ........................................ 34
Z
Zündkerzen reinigen und
Elektrodenabstand einstellen ................ 81
Zuwasserlassen des Wasserfahrzeugs.... 58
UF2C70G0.book Page 2 Tuesday, November 4, 2008 4:13 PM

UF2C70G0.book Page 3 Tuesday, November 4, 2008 4:13 PM

YAMAHA MOTOR CO., LTD.
Gedruckt in den USA
Dezember 2008–0.7 × 1 CR
UF2C70G0.book Page 1 Tuesday, November 4, 2008 4:13 PM
