Wartung und Pflege
82
Wasserfahrzeug von einem Yamaha-Händler
warten.
Da die Zündkerzen unter der ständigen Ein-
wirkung von Hitze und Ölkohleablagerungen
rasch verschleißen, sollten sie regelmäßig
ausgebaut und kontrolliert werden. Falls die
Elektroden zu stark abgebrannt oder übermä-
ßig mit Ablagerungen bedeckt sind, sollte die
Zündkerze durch eine neue, vorschriftsmäßi-
ge Zündkerze erneuert werden.
Zündkerze demontieren:
(1) Die Sitze demontieren. (Für nähere An-
gaben zur Sitz-Montage und -Demonta-
ge siehe Seite 25.)
(2) Die Schrauben der Motorabdeckung lö-
sen und dann die Abdeckung entfernen.
(3) Die Zündkerzenstecker-Schrauben lösen
und dann den Zündkerzenstecker abneh-
men. ACHTUNG: Keine Werkzeuge
zum Aus- oder Einbau der Zündker-
zenstecker verwenden, dies kann den
Zündspulenstecker beschädigen. Es
kann vorkommen, dass der Zündker-
zenstecker im Bereich der Gummi-
dichtung festsitzt. Zum Abnehmen
bzw. Anbringen des Zündkerzenste-ckers sollte dieser beim Herausziehen
bzw. Andrücken lediglich etwas hin
und her gedreht werden.
[GCJ00211]
HINWEIS:
Vor dem Abnehmen des heckseitigen Zünd-
kerzensteckers zunächst den Kabelbinder lö-
sen, der den Kabelbaum sichert.
(4) Die Zündkerze ausbauen.
Den Elektrodenabstand mit einer Fühler-
lehre messen. Die Zündkerze erneuern
bzw. den Elektrodenabstand korrigieren.
Zündkerze montieren:
(1) Die Dichtungsoberfläche reinigen. Empfohlene Zündkerze:
LFR6A
1Motorabdeckungs-Schraube
2Motorabdeckung
1 2
1Zündkerzenstecker-Schraube
2Zündkerzenstecker
3Kabelbinder
1Elektrodenabstand
Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)
1
2
3
UF2C70G0.book Page 82 Tuesday, November 4, 2008 4:13 PM

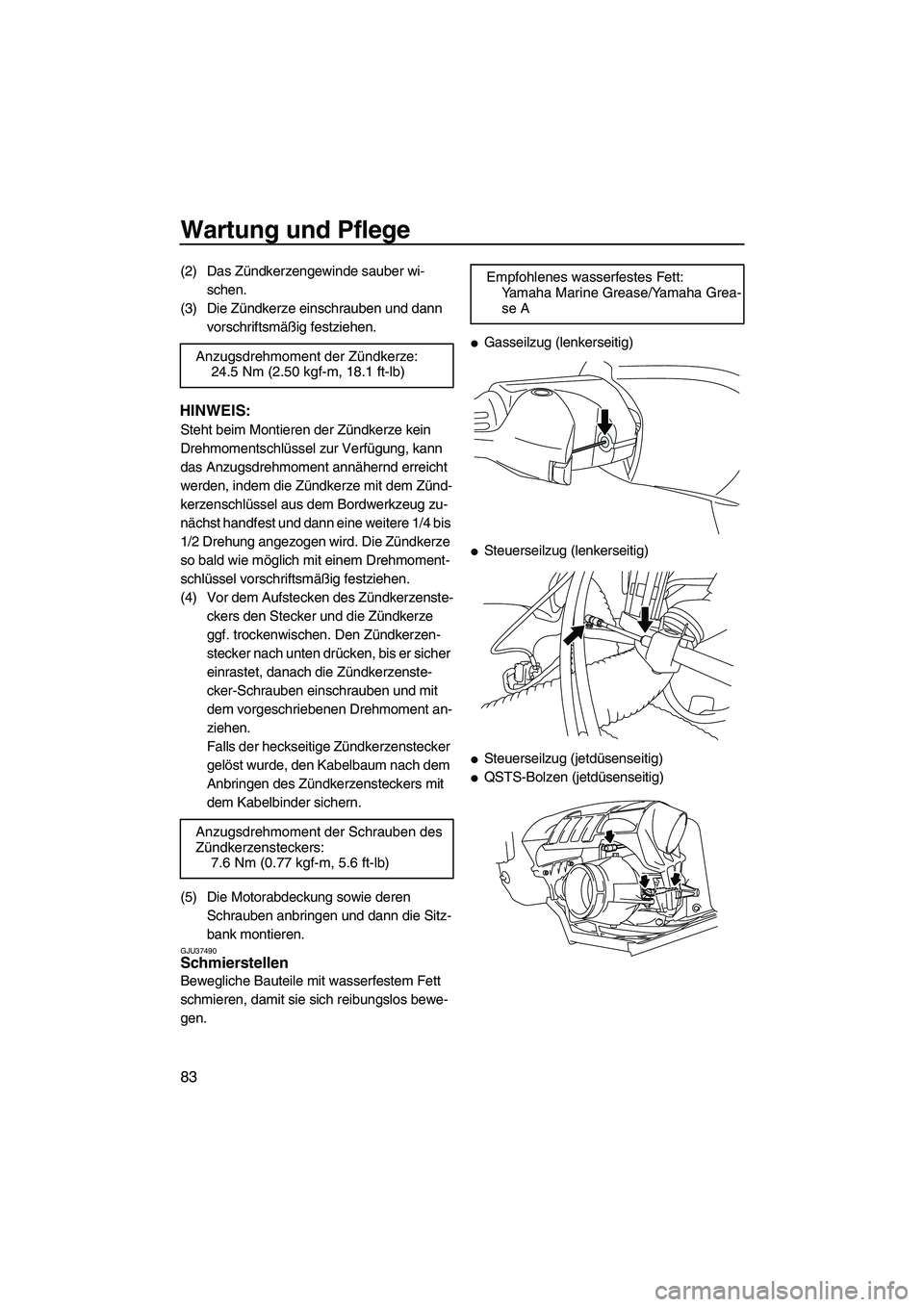

Wartung und Pflege
83
(2) Das Zündkerzengewinde sauber wi-
schen.
(3) Die Zündkerze einschrauben und dann
vorschriftsmäßig festziehen.
HINWEIS:
Steht beim Montieren der Zündkerze kein
Drehmomentschlüssel zur Verfügung, kann
das Anzugsdrehmoment annähernd erreicht
werden, indem die Zündkerze mit dem Zünd-
kerzenschlüssel aus dem Bordwerkzeug zu-
nächst handfest und dann eine weitere 1/4 bis
1/2 Drehung angezogen wird. Die Zündkerze
so bald wie möglich mit einem Drehmoment-
schlüssel vorschriftsmäßig festziehen.
(4) Vor dem Aufstecken des Zündkerzenste-
ckers den Stecker und die Zündkerze
ggf. trockenwischen. Den Zündkerzen-
stecker nach unten drücken, bis er sicher
einrastet, danach die Zündkerzenste-
cker-Schrauben einschrauben und mit
dem vorgeschriebenen Drehmoment an-
ziehen.
Falls der heckseitige Zündkerzenstecker
gelöst wurde, den Kabelbaum nach dem
Anbringen des Zündkerzensteckers mit
dem Kabelbinder sichern.
(5) Die Motorabdeckung sowie deren
Schrauben anbringen und dann die Sitz-
bank montieren.
GJU37490Schmierstellen
Bewegliche Bauteile mit wasserfestem Fett
schmieren, damit sie sich reibungslos bewe-
gen.

Gasseilzug (lenkerseitig)

Steuerseilzug (lenkerseitig)

Steuerseilzug (jetdüsenseitig)

QSTS-Bolzen (jetdüsenseitig) Anzugsdrehmoment der Zündkerze:
24.5 Nm (2.50 kgf-m, 18.1 ft-lb)
Anzugsdrehmoment der Schrauben des
Zündkerzensteckers:
7.6 Nm (0.77 kgf-m, 5.6 ft-lb)
Empfohlenes wasserfestes Fett:
Yamaha Marine Grease/Yamaha Grea-
se A
UF2C70G0.book Page 83 Tuesday, November 4, 2008 4:13 PM

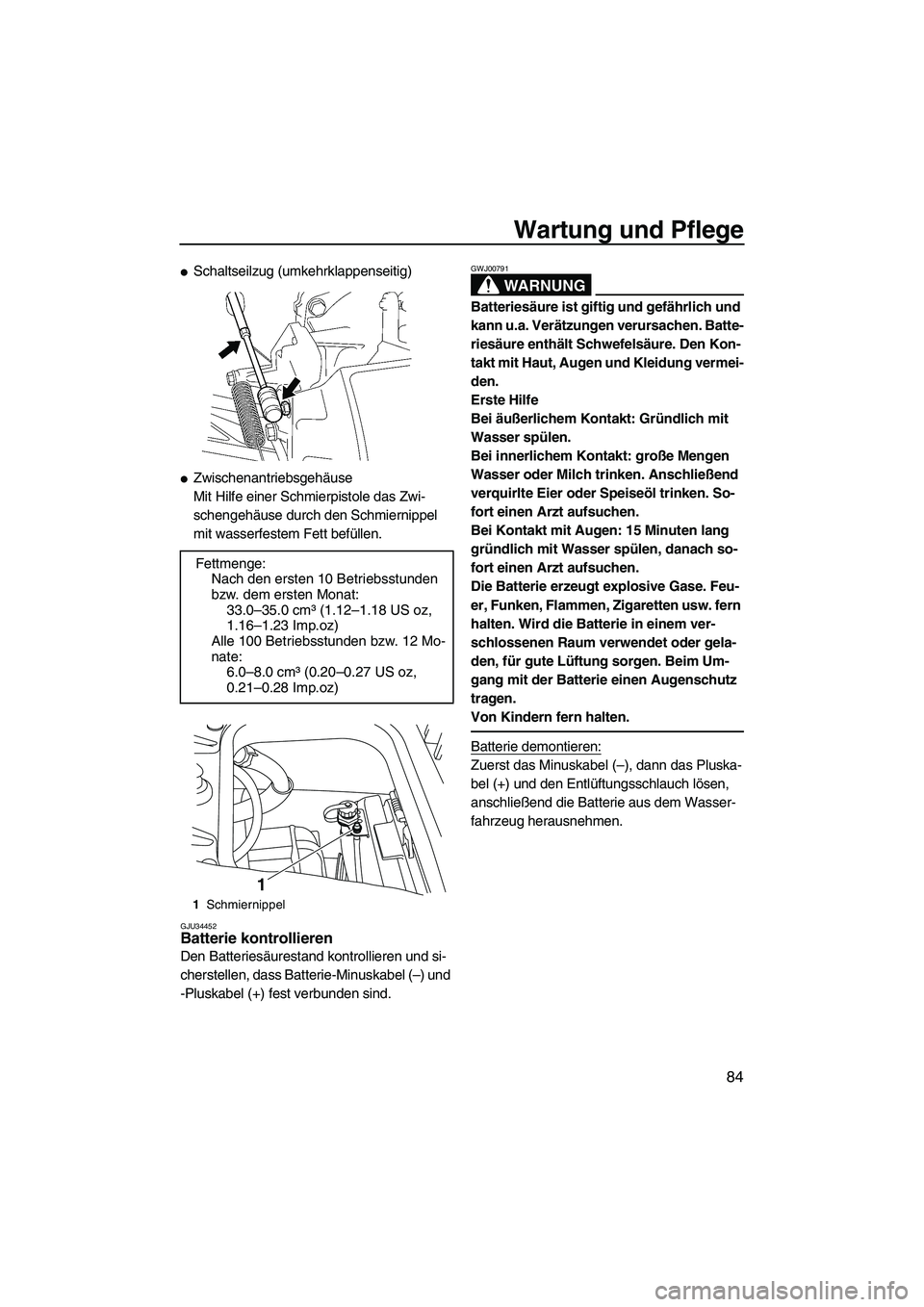

Wartung und Pflege
84

Schaltseilzug (umkehrklappenseitig)

Zwischenantriebsgehäuse
Mit Hilfe einer Schmierpistole das Zwi-
schengehäuse durch den Schmiernippel
mit wasserfestem Fett befüllen.
GJU34452Batterie kontrollieren
Den Batteriesäurestand kontrollieren und si-
cherstellen, dass Batterie-Minuskabel (–) und
-Pluskabel (+) fest verbunden sind.
WARNUNG
GWJ00791
Batteriesäure ist giftig und gefährlich und
kann u.a. Verätzungen verursachen. Batte-
riesäure enthält Schwefelsäure. Den Kon-
takt mit Haut, Augen und Kleidung vermei-
den.
Erste Hilfe
Bei äußerlichem Kontakt: Gründlich mit
Wasser spülen.
Bei innerlichem Kontakt: große Mengen
Wasser oder Milch trinken. Anschließend
verquirlte Eier oder Speiseöl trinken. So-
fort einen Arzt aufsuchen.
Bei Kontakt mit Augen: 15 Minuten lang
gründlich mit Wasser spülen, danach so-
fort einen Arzt aufsuchen.
Die Batterie erzeugt explosive Gase. Feu-
er, Funken, Flammen, Zigaretten usw. fern
halten. Wird die Batterie in einem ver-
schlossenen Raum verwendet oder gela-
den, für gute Lüftung sorgen. Beim Um-
gang mit der Batterie einen Augenschutz
tragen.
Von Kindern fern halten.
Batterie demontieren:
Zuerst das Minuskabel (–), dann das Pluska-
bel (+) und den Entlüftungsschlauch lösen,
anschließend die Batterie aus dem Wasser-
fahrzeug herausnehmen. Fettmenge:
Nach den ersten 10 Betriebsstunden
bzw. dem ersten Monat:
33.0–35.0 cm³ (1.12–1.18 US oz,
1.16–1.23 Imp.oz)
Alle 100 Betriebsstunden bzw. 12 Mo-
nate:
6.0–8.0 cm³ (0.20–0.27 US oz,
0.21–0.28 Imp.oz)
1Schmiernippel
1
UF2C70G0.book Page 84 Tuesday, November 4, 2008 4:13 PM

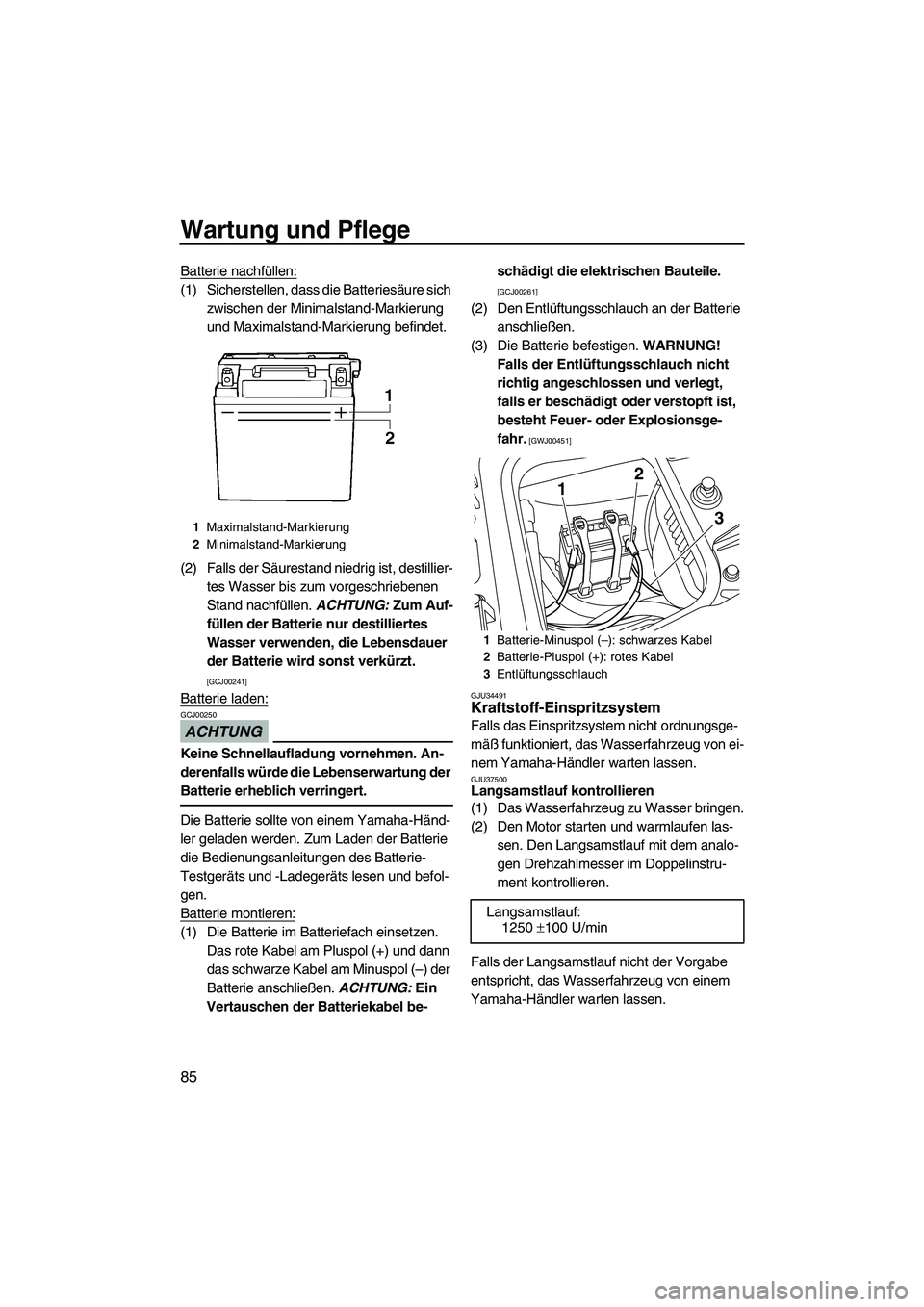

Wartung und Pflege
85
Batterie nachfüllen:
(1) Sicherstellen, dass die Batteriesäure sich
zwischen der Minimalstand-Markierung
und Maximalstand-Markierung befindet.
(2) Falls der Säurestand niedrig ist, destillier-
tes Wasser bis zum vorgeschriebenen
Stand nachfüllen. ACHTUNG: Zum Auf-
füllen der Batterie nur destilliertes
Wasser verwenden, die Lebensdauer
der Batterie wird sonst verkürzt.

[GCJ00241]
Batterie laden:
ACHTUNG
GCJ00250
Keine Schnellaufladung vornehmen. An-
derenfalls würde die Lebenserwartung der
Batterie erheblich verringert.
Die Batterie sollte von einem Yamaha-Händ-
ler geladen werden. Zum Laden der Batterie
die Bedienungsanleitungen des Batterie-
Testgeräts und -Ladegeräts lesen und befol-
gen.
Batterie montieren:
(1) Die Batterie im Batteriefach einsetzen.
Das rote Kabel am Pluspol (+) und dann
das schwarze Kabel am Minuspol (–) der
Batterie anschließen. ACHTUNG: Ein
Vertauschen der Batteriekabel be-schädigt die elektrischen Bauteile.

[GCJ00261]
(2) Den Entlüftungsschlauch an der Batterie
anschließen.
(3) Die Batterie befestigen. WARNUNG!
Falls der Entlüftungsschlauch nicht
richtig angeschlossen und verlegt,
falls er beschädigt oder verstopft ist,
besteht Feuer- oder Explosionsge-
fahr.
[GWJ00451]
GJU34491
Kraftstoff-Einspritzsystem
Falls das Einspritzsystem nicht ordnungsge-
mäß funktioniert, das Wasserfahrzeug von ei-
nem Yamaha-Händler warten lassen.
GJU37500Langsamstlauf kontrollieren
(1) Das Wasserfahrzeug zu Wasser bringen.
(2) Den Motor starten und warmlaufen las-
sen. Den Langsamstlauf mit dem analo-
gen Drehzahlmesser im Doppelinstru-
ment kontrollieren.
Falls der Langsamstlauf nicht der Vorgabe
entspricht, das Wasserfahrzeug von einem
Yamaha-Händler warten lassen.
1Maximalstand-Markierung
2Minimalstand-Markierung
1Batterie-Minuspol (–): schwarzes Kabel
2Batterie-Pluspol (+): rotes Kabel
3Entlüftungsschlauch
Langsamstlauf:
1250 ±100 U/min
12
3
UF2C70G0.book Page 85 Tuesday, November 4, 2008 4:13 PM

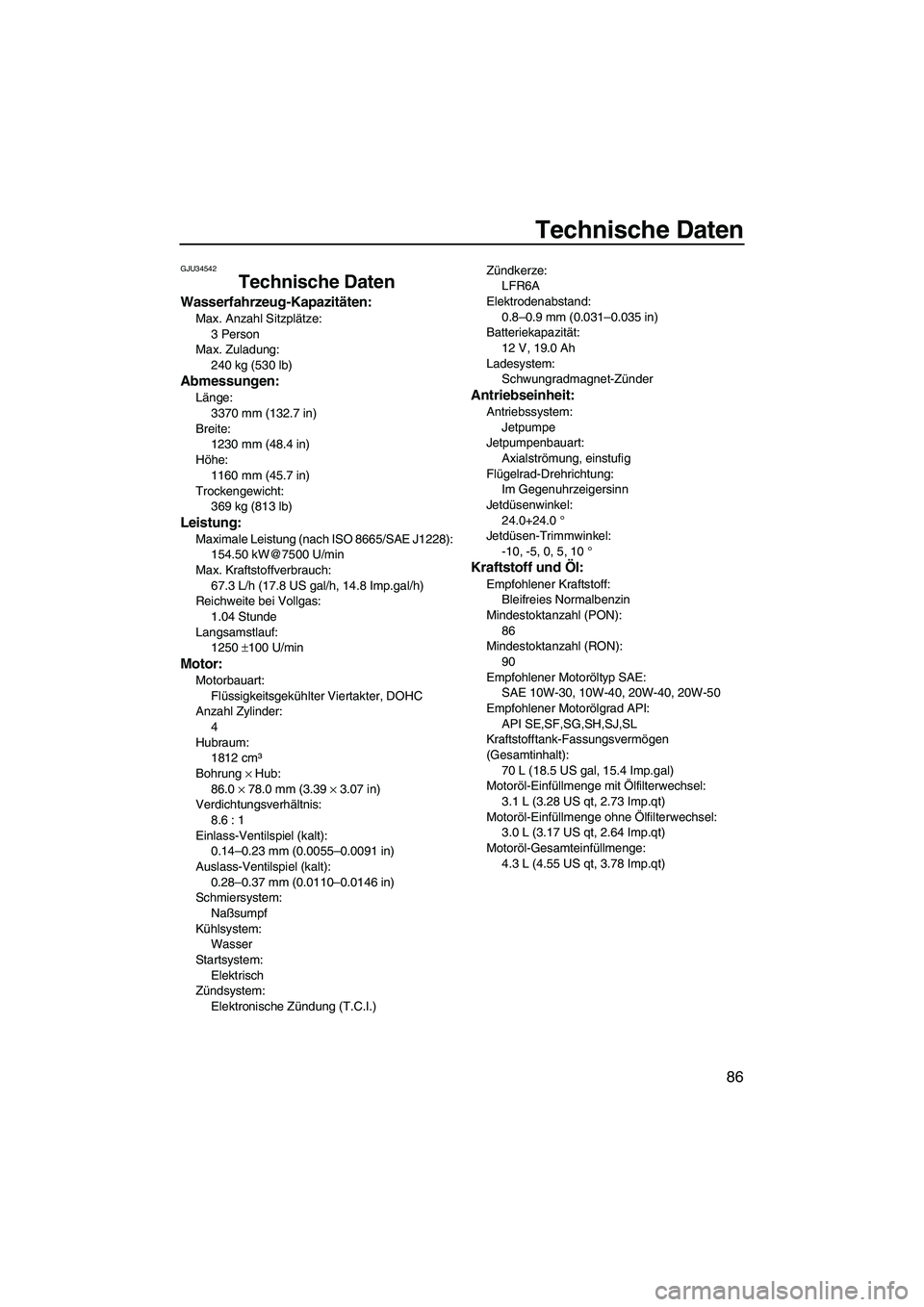

Technische Daten
86
GJU34542
Technische Daten
Wasserfahrzeug-Kapazitäten:
Max. Anzahl Sitzplätze:
3 Person
Max. Zuladung:
240 kg (530 lb)
Abmessungen:
Länge:
3370 mm (132.7 in)
Breite:
1230 mm (48.4 in)
Höhe:
1160 mm (45.7 in)
Trockengewicht:
369 kg (813 lb)
Leistung:
Maximale Leistung (nach ISO 8665/SAE J1228):
154.50 kW@7500 U/min
Max. Kraftstoffverbrauch:
67.3 L/h (17.8 US gal/h, 14.8 Imp.gal/h)
Reichweite bei Vollgas:
1.04 Stunde
Langsamstlauf:
1250 ±100 U/min
Motor:
Motorbauart:
Flüssigkeitsgekühlter Viertakter, DOHC
Anzahl Zylinder:
4
Hubraum:
1812 cm³
Bohrung × Hub:
86.0 × 78.0 mm (3.39 × 3.07 in)
Verdichtungsverhältnis:
8.6 : 1
Einlass-Ventilspiel (kalt):
0.14–0.23 mm (0.0055–0.0091 in)
Auslass-Ventilspiel (kalt):
0.28–0.37 mm (0.0110–0.0146 in)
Schmiersystem:
Naßsumpf
Kühlsystem:
Wasser
Startsystem:
Elektrisch
Zündsystem:
Elektronische Zündung (T.C.I.)Zündkerze:
LFR6A
Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)
Batteriekapazität:
12 V, 19.0 Ah
Ladesystem:
Schwungradmagnet-Zünder
Antriebseinheit:
Antriebssystem:
Jetpumpe
Jetpumpenbauart:
Axialströmung, einstufig
Flügelrad-Drehrichtung:
Im Gegenuhrzeigersinn
Jetdüsenwinkel:
24.0+24.0 °
Jetdüsen-Trimmwinkel:
-10, -5, 0, 5, 10 °
Kraftstoff und Öl:
Empfohlener Kraftstoff:
Bleifreies Normalbenzin
Mindestoktanzahl (PON):
86
Mindestoktanzahl (RON):
90
Empfohlener Motoröltyp SAE:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Empfohlener Motorölgrad API:
API SE,SF,SG,SH,SJ,SL
Kraftstofftank-Fassungsvermögen
(Gesamtinhalt):
70 L (18.5 US gal, 15.4 Imp.gal)
Motoröl-Einfüllmenge mit Ölfilterwechsel:
3.1 L (3.28 US qt, 2.73 Imp.qt)
Motoröl-Einfüllmenge ohne Ölfilterwechsel:
3.0 L (3.17 US qt, 2.64 Imp.qt)
Motoröl-Gesamteinfüllmenge:
4.3 L (4.55 US qt, 3.78 Imp.qt)
UF2C70G0.book Page 86 Tuesday, November 4, 2008 4:13 PM

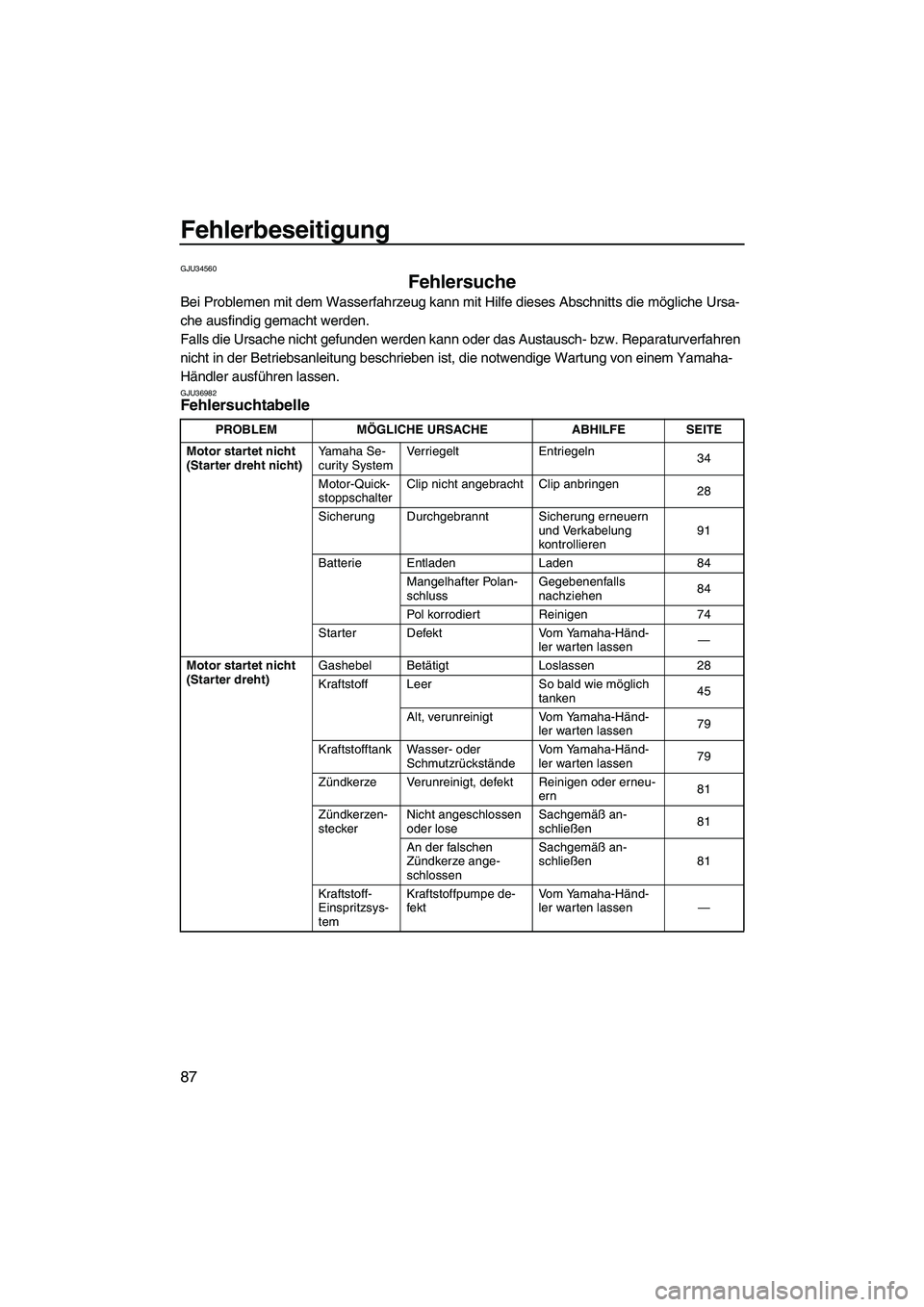

Fehlerbeseitigung
87
GJU34560
Fehlersuche
Bei Problemen mit dem Wasserfahrzeug kann mit Hilfe dieses Abschnitts die mögliche Ursa-
che ausfindig gemacht werden.
Falls die Ursache nicht gefunden werden kann oder das Austausch- bzw. Reparaturverfahren
nicht in der Betriebsanleitung beschrieben ist, die notwendige Wartung von einem Yamaha-
Händler ausführen lassen.
GJU36982Fehlersuchtabelle
PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
Motor startet nicht
(Starter dreht nicht)Yamaha Se-
curity SystemVerriegelt Entriegeln
34
Motor-Quick-
stoppschalterClip nicht angebracht Clip anbringen
28
Sicherung Durchgebrannt Sicherung erneuern
und Verkabelung
kontrollieren91
Batterie Entladen Laden 84
Mangelhafter Polan-
schlussGegebenenfalls
nachziehen84
Pol korrodiert Reinigen 74
Starter Defekt Vom Yamaha-Händ-
ler warten lassen—
Motor startet nicht
(Starter dreht)Gashebel Betätigt Loslassen 28
Kraftstoff Leer So bald wie möglich
tanken45
Alt, verunreinigt Vom Yamaha-Händ-
ler warten lassen79
Kraftstofftank Wasser- oder
SchmutzrückständeVom Yamaha-Händ-
ler warten lassen79
Zündkerze Verunreinigt, defekt Reinigen oder erneu-
ern81
Zündkerzen-
steckerNicht angeschlossen
oder loseSachgemäß an-
schließen81
An der falschen
Zündkerze ange-
schlossenSachgemäß an-
schließen 81
Kraftstoff-
Einspritzsys-
temKraftstoffpumpe de-
fektVom Yamaha-Händ-
ler warten lassen—
UF2C70G0.book Page 87 Tuesday, November 4, 2008 4:13 PM

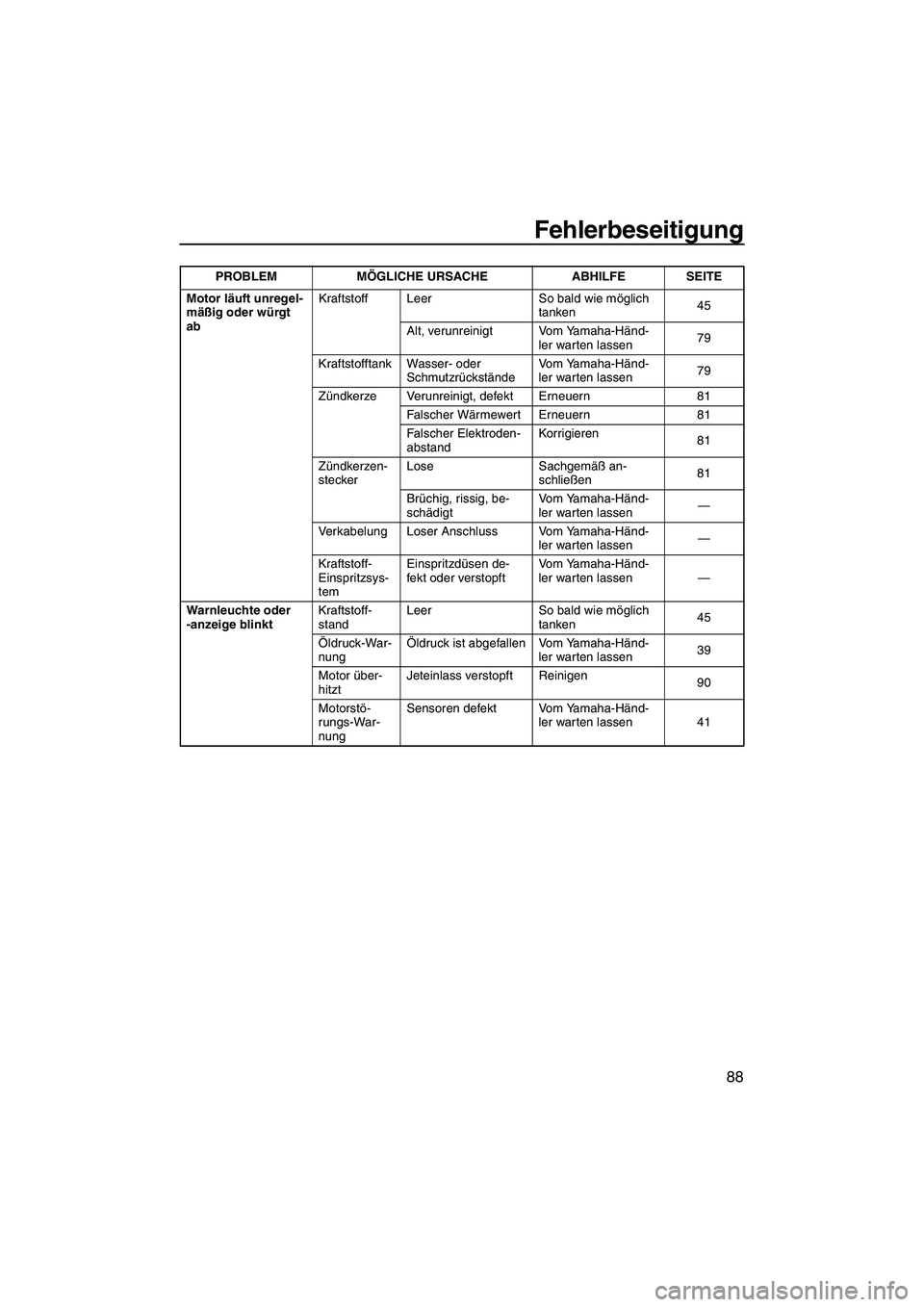

Fehlerbeseitigung
88
Motor läuft unregel-
mäßig oder würgt
abKraftstoff Leer So bald wie möglich
tanken45
Alt, verunreinigt Vom Yamaha-Händ-
ler warten lassen79
Kraftstofftank Wasser- oder
SchmutzrückständeVom Yamaha-Händ-
ler warten lassen79
Zündkerze Verunreinigt, defekt Erneuern 81
Falscher Wärmewert Erneuern 81
Falscher Elektroden-
abstandKorrigieren
81
Zündkerzen-
steckerLose Sachgemäß an-
schließen81
Brüchig, rissig, be-
schädigtVom Yamaha-Händ-
ler warten lassen—
Verkabelung Loser Anschluss Vom Yamaha-Händ-
ler warten lassen—
Kraftstoff-
Einspritzsys-
temEinspritzdüsen de-
fekt oder verstopftVom Yamaha-Händ-
ler warten lassen—
Warnleuchte oder
-anzeige blinktKraftstoff-
standLeer So bald wie möglich
tanken45
Öldruck-War-
nungÖldruck ist abgefallen Vom Yamaha-Händ-
ler warten lassen39
Motor über-
hitztJeteinlass verstopft Reinigen
90
Motorstö-
rungs-War-
nungSensoren defekt Vom Yamaha-Händ-
ler warten lassen 41 PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF2C70G0.book Page 88 Tuesday, November 4, 2008 4:13 PM

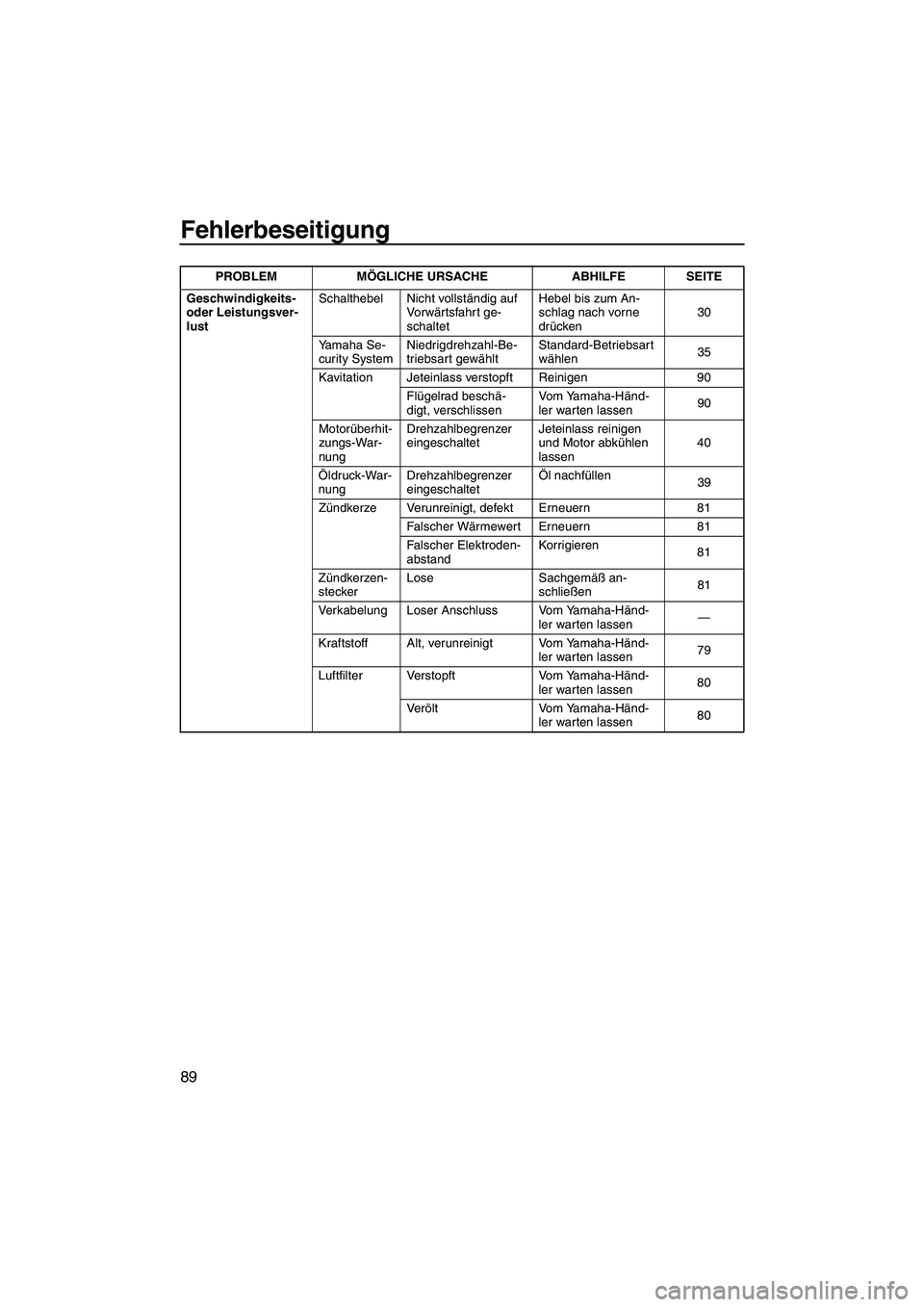

Fehlerbeseitigung
89
Geschwindigkeits-
oder Leistungsver-
lustSchalthebel Nicht vollständig auf
Vo r wärtsfahrt ge-
schaltetHebel bis zum An-
schlag nach vorne
drücken30
Yamaha Se-
curity SystemNiedrigdrehzahl-Be-
triebsart gewähltStandard-Betriebsart
wählen35
Kavitation Jeteinlass verstopft Reinigen 90
Flügelrad beschä-
digt, verschlissenVom Yamaha-Händ-
ler warten lassen90
Motorüberhit-
zungs-War-
nungDrehzahlbegrenzer
eingeschaltetJeteinlass reinigen
und Motor abkühlen
lassen40
Öldruck-War-
nungDrehzahlbegrenzer
eingeschaltetÖl nachfüllen
39
Zündkerze Verunreinigt, defekt Erneuern 81
Falscher Wärmewert Erneuern 81
Falscher Elektroden-
abstandKorrigieren
81
Zündkerzen-
steckerLose Sachgemäß an-
schließen81
Verkabelung Loser Anschluss Vom Yamaha-Händ-
ler warten lassen—
Kraftstoff Alt, verunreinigt Vom Yamaha-Händ-
ler warten lassen79
Luftfilter Verstopft Vom Yamaha-Händ-
ler warten lassen80
Ve rölt Vom Yamaha-Händ-
ler warten lassen80 PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF2C70G0.book Page 89 Tuesday, November 4, 2008 4:13 PM
