2009 YAMAHA FZ1-N Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES

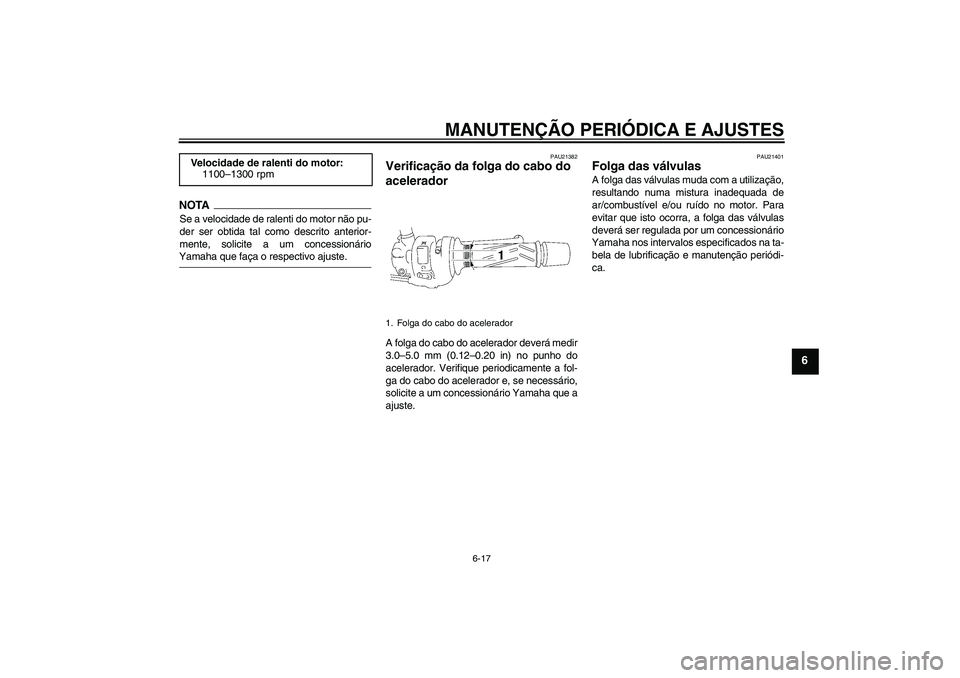

6-17
6
NOTASe a velocidade de ralenti do motor não pu-
der ser obtida tal como descrito anterior-
mente, solicite a um concessionárioYamaha que faça o respectivo ajuste.
PAU21382
Verificação da folga do cabo do
acelerador A folga do cabo do acelerador deverá medir
3.0–5.0 mm (0.12–0.20 in) no punho do
acelerador. Verifique periodicamente a fol-
ga do cabo do acelerador e, se necessário,
solicite a um concessionário Yamaha que a
ajuste.
PAU21401
Folga das válvulas A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de
ar/combustível e/ou ruído no motor. Para
evitar que isto ocorra, a folga das válvulas
deverá ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca. Velocidade de ralenti do motor:
1100–1300 rpm
1. Folga do cabo do acelerador
U2D1P3P0.book Page 17 Monday, July 14, 2008 6:05 PM

MANUTENÇÃO PERIÓDICA E AJUSTES

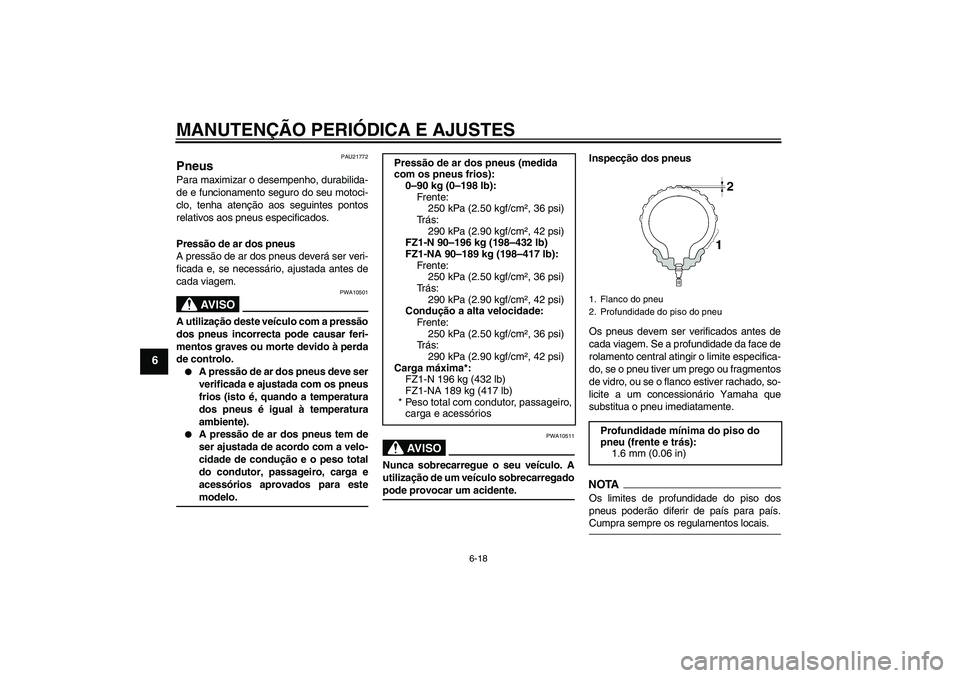

6-18
6
PAU21772
Pneus Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos aos pneus especificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AV I S O
PWA10501
A utilização deste veículo com a pressão
dos pneus incorrecta pode causar feri-
mentos graves ou morte devido à perda
de controlo.

A pressão de ar dos pneus deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).


A pressão de ar dos pneus tem de
ser ajustada de acordo com a velo-
cidade de condução e o peso total
do condutor, passageiro, carga e
acessórios aprovados para estemodelo.
AV I S O
PWA10511
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarregadopode provocar um acidente.Inspecção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.
NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.Cumpra sempre os regulamentos locais. Pressão de ar dos pneus (medida
com os pneus frios):
0–90 kg (0–198 lb):
Frente:
250 kPa (2.50 kgf/cm², 36 psi)
Trás:
290 kPa (2.90 kgf/cm², 42 psi)
FZ1-N 90–196 kg (198–432 lb)
FZ1-NA 90–189 kg (198–417 lb):
Frente:
250 kPa (2.50 kgf/cm², 36 psi)
Trás:
290 kPa (2.90 kgf/cm², 42 psi)
Condução a alta velocidade:
Frente:
250 kPa (2.50 kgf/cm², 36 psi)
Trás:
290 kPa (2.90 kgf/cm², 42 psi)
Carga máxima*:
FZ1-N 196 kg (432 lb)
FZ1-NA 189 kg (417 lb)
* Peso total com condutor, passageiro,
carga e acessórios 1. Flanco do pneu
2. Profundidade do piso do pneuProfundidade mínima do piso do
pneu (frente e trás):
1.6 mm (0.06 in)
U2D1P3P0.book Page 18 Monday, July 14, 2008 6:05 PM

MANUTENÇÃO PERIÓDICA E AJUSTES

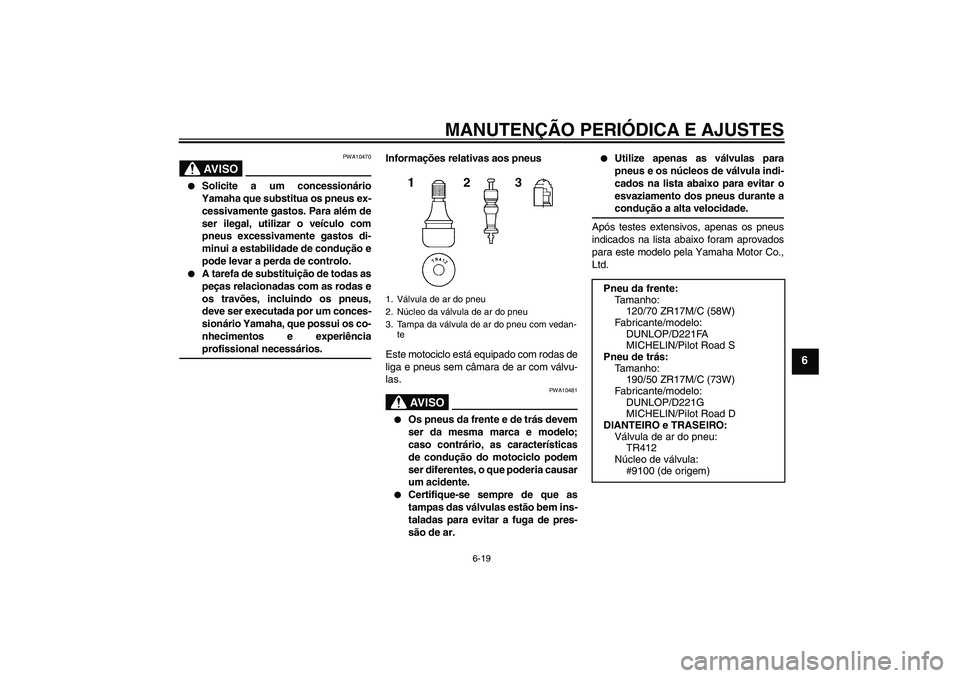

6-19
6
AV I S O
PWA10470


Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.


A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiênciaprofissional necessários.Informações relativas aos pneus
Este motociclo está equipado com rodas de
liga e pneus sem câmara de ar com válvu-
las.
AV I S O
PWA10481


Os pneus da frente e de trás devem
ser da mesma marca e modelo;
caso contrário, as características
de condução do motociclo podem
ser diferentes, o que poderia causar
um acidente.


Certifique-se sempre de que as
tampas das válvulas estão bem ins-
taladas para evitar a fuga de pres-
são de ar.


Utilize apenas as válvulas para
pneus e os núcleos de válvula indi-
cados na lista abaixo para evitar o
esvaziamento dos pneus durante acondução a alta velocidade.
Após testes extensivos, apenas os pneus
indicados na lista abaixo foram aprovados
para este modelo pela Yamaha Motor Co.,
Ltd.
1. Válvula de ar do pneu
2. Núcleo da válvula de ar do pneu
3. Tampa da válvula de ar do pneu com vedan-
te
Pneu da frente:
Tamanho:
120/70 ZR17M/C (58W)
Fabricante/modelo:
DUNLOP/D221FA
MICHELIN/Pilot Road S
Pneu de trás:
Tamanho:
190/50 ZR17M/C (73W)
Fabricante/modelo:
DUNLOP/D221G
MICHELIN/Pilot Road D
DIANTEIRO e TRASEIRO:
Válvula de ar do pneu:
TR412
Núcleo de válvula:
#9100 (de origem)
U2D1P3P0.book Page 19 Monday, July 14, 2008 6:05 PM

MANUTENÇÃO PERIÓDICA E AJUSTES

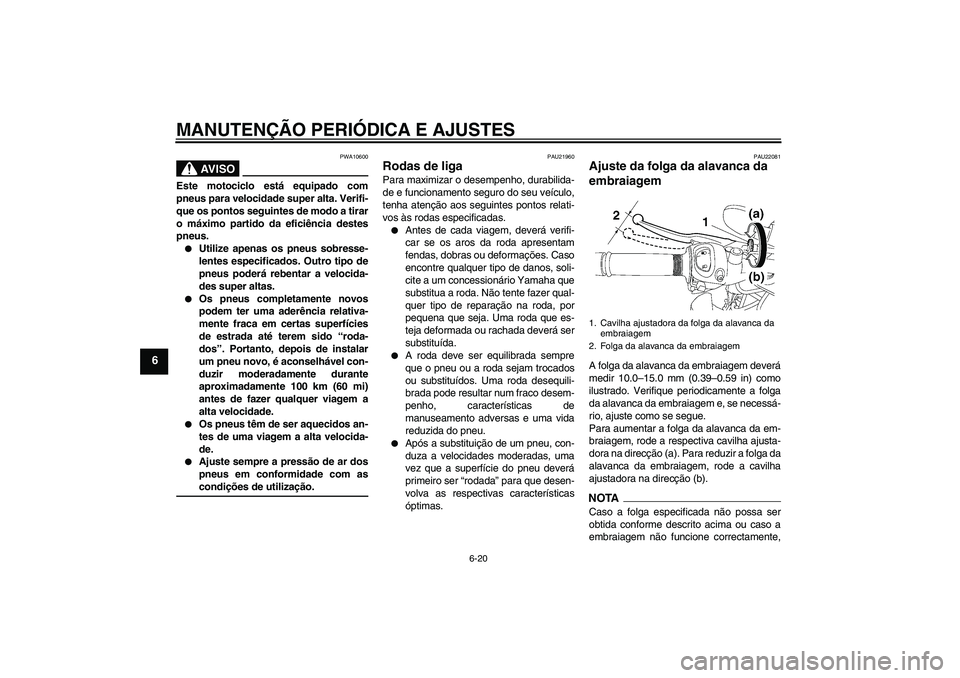

6-20
6
AV I S O
PWA10600
Este motociclo está equipado com
pneus para velocidade super alta. Verifi-
que os pontos seguintes de modo a tirar
o máximo partido da eficiência destes
pneus.

Utilize apenas os pneus sobresse-
lentes especificados. Outro tipo de
pneus poderá rebentar a velocida-
des super altas.


Os pneus completamente novos
podem ter uma aderência relativa-
mente fraca em certas superfícies
de estrada até terem sido “roda-
dos”. Portanto, depois de instalar
um pneu novo, é aconselhável con-
duzir moderadamente durante
aproximadamente 100 km (60 mi)
antes de fazer qualquer viagem a
alta velocidade.


Os pneus têm de ser aquecidos an-
tes de uma viagem a alta velocida-
de.


Ajuste sempre a pressão de ar dos
pneus em conformidade com ascondições de utilização.
PAU21960
Rodas de liga Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.

Antes de cada viagem, deverá verifi-
car se os aros da roda apresentam
fendas, dobras ou deformações. Caso
encontre qualquer tipo de danos, soli-
cite a um concessionário Yamaha que
substitua a roda. Não tente fazer qual-
quer tipo de reparação na roda, por
pequena que seja. Uma roda que es-
teja deformada ou rachada deverá ser
substituída.


A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco desem-
penho, características de
manuseamento adversas e uma vida
reduzida do pneu.


Após a substituição de um pneu, con-
duza a velocidades moderadas, uma
vez que a superfície do pneu deverá
primeiro ser “rodada” para que desen-
volva as respectivas características
óptimas.
PAU22081
Ajuste da folga da alavanca da
embraiagem A folga da alavanca da embraiagem deverá
medir 10.0–15.0 mm (0.39–0.59 in) como
ilustrado. Verifique periodicamente a folga
da alavanca da embraiagem e, se necessá-
rio, ajuste como se segue.
Para aumentar a folga da alavanca da em-
braiagem, rode a respectiva cavilha ajusta-
dora na direcção (a). Para reduzir a folga da
alavanca da embraiagem, rode a cavilha
ajustadora na direcção (b).NOTACaso a folga especificada não possa ser
obtida conforme descrito acima ou caso a
embraiagem não funcione correctamente,1. Cavilha ajustadora da folga da alavanca da
embraiagem
2. Folga da alavanca da embraiagem
U2D1P3P0.book Page 20 Monday, July 14, 2008 6:05 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-21
6
solicite a um concessionário Yamaha que
verifique o mecanismo interno da embraia-gem.
PAU22271
Ajuste do interruptor da luz do
travão traseiro (FZ1-N)O interruptor da luz do travão traseiro, acci-
onado pelo pedal do travão, está correcta-
mente ajustado quando a luz do travão se
acende imediatamente antes da travagem
se concluir. Se necessário, ajuste o inter-
ruptor da luz do travão, como se segue:
Rode a porca ajustadora do interruptor da
luz do travão traseiro enquanto mantém o
interruptor da luz do travão traseiro no res-
pectivo lugar. Para fazer com que a luz do
travão se acenda mais cedo, rode a porca
ajustadora na direcção (a). Para fazer com
que a luz do travão se acenda mais tarde,
rode a porca ajustadora na direcção (b).
PAU36501
Interruptor da luz do travão tra-
seiro (FZ1-NA)O interruptor da luz do travão traseiro, acci-
onado pelo pedal do travão, está correcta-
mente ajustado quando a luz do travão se
acende imediatamente antes da travagem
se concluir. Se necessário, solicite a um
concessionário Yamaha que ajuste o inter-
ruptor da luz do travão.
1. Interruptor da luz do travão traseiro
2. Porca ajustadora do interruptor da luz do tra-
vão traseiro
U2D1P3P0.book Page 21 Monday, July 14, 2008 6:05 PM

MANUTENÇÃO PERIÓDICA E AJUSTES

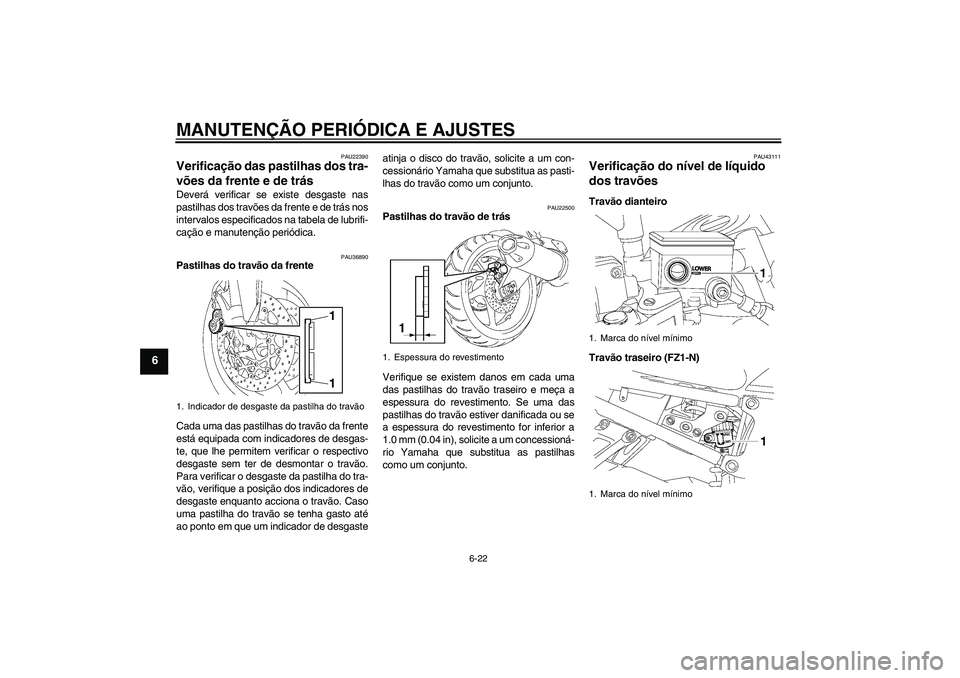

6-22
6
PAU22390
Verificação das pastilhas dos tra-
vões da frente e de trás Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás nos
intervalos especificados na tabela de lubrifi-
cação e manutenção periódica.
PAU36890
Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com indicadores de desgas-
te, que lhe permitem verificar o respectivo
desgaste sem ter de desmontar o travão.
Para verificar o desgaste da pastilha do tra-
vão, verifique a posição dos indicadores de
desgaste enquanto acciona o travão. Caso
uma pastilha do travão se tenha gasto até
ao ponto em que um indicador de desgasteatinja o disco do travão, solicite a um con-
cessionário Yamaha que substitua as pasti-
lhas do travão como um conjunto.
PAU22500
Pastilhas do travão de trás
Verifique se existem danos em cada uma
das pastilhas do travão traseiro e meça a
espessura do revestimento. Se uma das
pastilhas do travão estiver danificada ou se
a espessura do revestimento for inferior a
1.0 mm (0.04 in), solicite a um concessioná-
rio Yamaha que substitua as pastilhas
como um conjunto.
PAU43111
Verificação do nível de líquido
dos travões Travão dianteiro
Travão traseiro (FZ1-N)
1. Indicador de desgaste da pastilha do travão
11
1. Espessura do revestimento
1. Marca do nível mínimo
1. Marca do nível mínimo
U2D1P3P0.book Page 22 Monday, July 14, 2008 6:05 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-23
6
Travão traseiro (FZ1-NA)
Um nível insuficiente de líquido dos travões
poderá permitir a entrada de ar no sistema
de travagem, podendo torná-lo ineficaz.
Antes de conduzir, verifique se o líquido dos
travões se encontra acima da marca do ní-
vel mínimo e reabasteça se necessário. Um
nível reduzido de líquido dos travões pode-
rá indicar que as pastilhas do travão estão
gastas e/ou fuga no sistema de travagem.
Caso o nível de líquido dos travões esteja
baixo, não se esqueça de verificar se as
pastilhas do travão estão gastas e se exis-
tem fugas no sistema de travagem.NOTAO reservatório do líquido do travão traseiro
encontra-se por trás do painel A. (Consultea página 6-8.)
Cumpra as seguintes precauções:


Ao verificar o nível de líquido, certifi-
que-se de que o topo do reservatório
de líquido dos travões está equilibra-
do.


Utilize apenas líquido dos travões da
qualidade recomendada, caso contrá-
rio, os vedantes em borracha poderão
deteriorar-se, provocando fugas e
uma má travagem.


Reabasteça com o mesmo tipo de lí-
quido de travões. A mistura de líquidos
poderá resultar numa reacção química
perigosa e levar a uma má travagem.


Durante o reabastecimento, tenha cui-
dado para que não entre água no re-
servatório de líquido dos travões. A
água reduzirá significativamente o
ponto de ebulição do líquido e poderá
causar bloqueio de vapor, e a sujidade
poderá obstruir as válvulas da unidade
hidráulica do ABS.


O líquido dos travões poderá deterio-
rar superfícies pintadas ou peças plás-
ticas. Limpe sempre de imediato o
líquido derramado.


À medida que as pastilhas do travão
se desgastam, é normal que o nível de
líquido dos travões desça gradual-mente. Contudo, se o nível de líquido
dos travões descer repentinamente,
solicite a um concessionário Yamaha
que verifique qual a causa.
1. Marca do nível mínimo
Líquido dos travões recomendado:
DOT 4
U2D1P3P0.book Page 23 Monday, July 14, 2008 6:05 PM

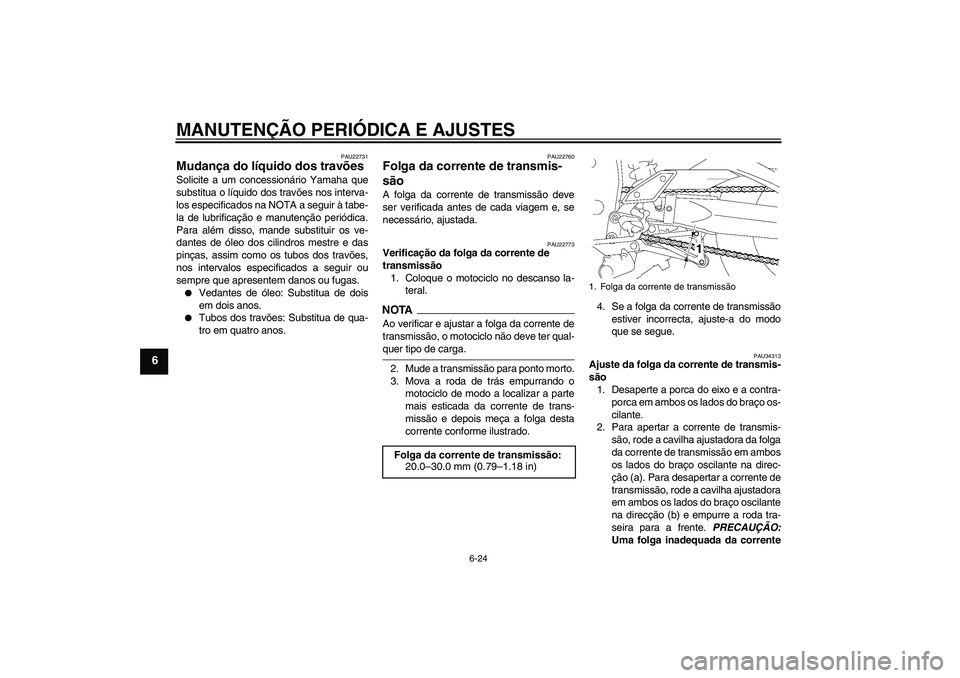

MANUTENÇÃO PERIÓDICA E AJUSTES
6-24
6
PAU22731
Mudança do líquido dos travões Solicite a um concessionário Yamaha que
substitua o líquido dos travões nos interva-
los especificados na NOTA a seguir à tabe-
la de lubrificação e manutenção periódica.
Para além disso, mande substituir os ve-
dantes de óleo dos cilindros mestre e das
pinças, assim como os tubos dos travões,
nos intervalos especificados a seguir ou
sempre que apresentem danos ou fugas.

Vedantes de óleo: Substitua de dois
em dois anos.


Tubos dos travões: Substitua de qua-
tro em quatro anos.
PAU22760
Folga da corrente de transmis-
são A folga da corrente de transmissão deve
ser verificada antes de cada viagem e, se
necessário, ajustada.
PAU22773
Verificação da folga da corrente de
transmissão
1. Coloque o motociclo no descanso la-
teral.NOTA
Ao verificar e ajustar a folga da corrente de
transmissão, o motociclo não deve ter qual-quer tipo de carga.
2. Mude a transmissão para ponto morto.
3. Mova a roda de trás empurrando o
motociclo de modo a localizar a parte
mais esticada da corrente de trans-
missão e depois meça a folga desta
corrente conforme ilustrado.4. Se a folga da corrente de transmissão
estiver incorrecta, ajuste-a do modo
que se segue.
PAU34313
Ajuste da folga da corrente de transmis-
são
1. Desaperte a porca do eixo e a contra-
porca em ambos os lados do braço os-
cilante.
2. Para apertar a corrente de transmis-
são, rode a cavilha ajustadora da folga
da corrente de transmissão em ambos
os lados do braço oscilante na direc-
ção (a). Para desapertar a corrente de
transmissão, rode a cavilha ajustadora
em ambos os lados do braço oscilante
na direcção (b) e empurre a roda tra-
seira para a frente. PRECAUÇÃO:
Uma folga inadequada da corrente Folga da corrente de transmissão:
20.0–30.0 mm (0.79–1.18 in)1. Folga da corrente de transmissão
U2D1P3P0.book Page 24 Monday, July 14, 2008 6:05 PM
