MANUTENÇÃO PERIÓDICA E AJUSTES
6-33
6
2. Desprenda a faixa para bateria e, de-
pois, retire a cobertura da bateria.
3. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-vel com uma amperagem superior à
recomendada, para evitar causar
grandes danos no sistema eléctrico
e possivelmente um incêndio.
[PWA15131]
4. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.5. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
6. Instale a cobertura da bateria e, de-
pois, prenda a faixa para bateria no
suporte.
1. Faixa para bateria
2. Cobertura da bateria
1. Fusível do sistema de injecção
2. Fusível de substituição do sistema de injec-
ção de combustível
Fusíveis especificados:
Fusível principal:
50.0 A
Fusível do farol dianteiro:
15.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível da ignição:
15.0 A
Fusível do sistema de injecção:
15.0 A
Fusível do farolim traseiro:
10.0 A
Fusível da ventoinha do radiador:
10.0 A × 2
Fusível de reser va:
10.0 A
Fusível da unidade de controlo ABS:
FZ1-NA 10.0 A
Fusível motor ABS:
FZ1-NA 30.0 A
U2D1P3P0.book Page 33 Monday, July 14, 2008 6:05 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-34
6
PAU34383
Substituição da lâmpada do farol
dianteiro Este modelo está equipado com uma lâm-
pada do farol dianteiro de quartzo. Se a
lâmpada do farol dianteiro se fundir, substi-
tua-a do modo que se segue.PRECAUÇÃO
PCA10660
Não toque na parte em vidro da lâmpada
do farol dianteiro para evitar que se suje
com óleo, caso contrário a transparên-
cia do vidro, a luminosidade da lâmpada
e o seu tempo de duração serão adver-
samente afectados. Limpe minuciosa-
mente quaisquer vestígios de sujidade e
de marcas de dedos, utilizando um panohumedecido com álcool ou diluente.1. Retire o farol dianteiro, retirando as
cavilhas de cada lado.
2. Desligue o acoplador do farol dianteiro
e retire a cobertura da lâmpada do fa-
rol dianteiro.3. Desprenda o suporte da lâmpada do
farol dianteiro e retire a lâmpada fundi-
da.
4. Coloque uma nova lâmpada do farol
dianteiro e fixe-a com o respectivo su-
porte.
5. Instale a cobertura da lâmpada do fa-
rol dianteiro e ligue o acoplador.
6. Instale a unidade do farol dianteiro, co-
locando as respectivas cavilhas.
7. Solicite a um concessionário Yamaha
que ajuste o feixe do farol dianteiro,
caso necessário.1. Não toque na parte em vidro da lâmpada.
1. Cavilha
1. Acoplador do farol dianteiro
2. Cobertura da lâmpada do farol dianteiro
1. Suporte da lâmpada do farol dianteiro
2. Lâmpada do farol dianteiro
U2D1P3P0.book Page 34 Monday, July 14, 2008 6:05 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-35
6
PAU24114
Substituição da lâmpada da luz
do travão/farolim traseiro 1. Retire o assento do passageiro. (Con-
sulte a página 3-19.)
2. Retire o receptáculo (em conjunto com
a lâmpada), rodando-o no sentido
contrário ao dos ponteiros do relógio.
3. Retire a lâmpada fundida, empurran-
do-a para dentro e rodando-a no sen-
tido contrário ao dos ponteiros do
relógio.
4. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do re-
lógio até que pare.
5. Instale o receptáculo (em conjunto
com a lâmpada), rodando-o no sentido
dos ponteiros do relógio.6. Instale o assento do passageiro.
PAU24204
Substituição de uma lâmpada do
sinal de mudança de direcção 1. Retire a lente do sinal de mudança de
direcção, removendo o respectivo pa-
rafuso.
2. Retire a lâmpada fundida, empurran-
do-a para dentro e rodando-a no sen-
tido contrário ao dos ponteiros do
relógio.
3. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do re-
lógio até que pare.
4. Instale a lente, colocando o respectivo
parafuso. PRECAUÇÃO: Não aperte
demasiado o parafuso pois a lente
poderá partir.
[PCA11191]
1. Receptáculo da lâmpada da luz do travão/fa-
rolim traseiro
1. Parafuso
U2D1P3P0.book Page 35 Monday, July 14, 2008 6:05 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-36
6

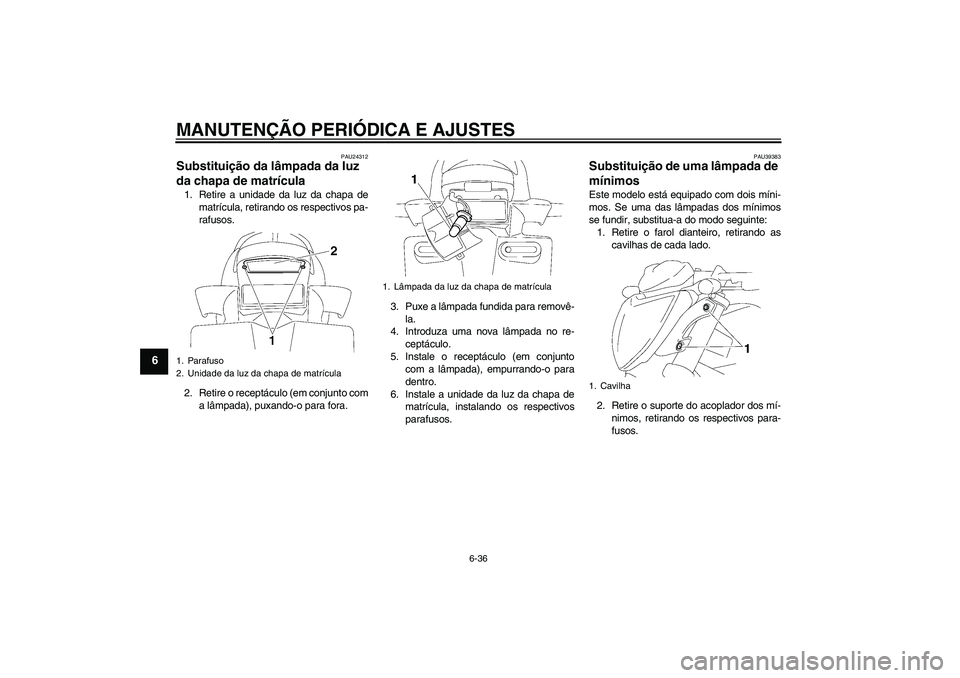

PAU24312
Substituição da lâmpada da luz
da chapa de matrícula 1. Retire a unidade da luz da chapa de
matrícula, retirando os respectivos pa-
rafusos.
2. Retire o receptáculo (em conjunto com
a lâmpada), puxando-o para fora.3. Puxe a lâmpada fundida para removê-
la.
4. Introduza uma nova lâmpada no re-
ceptáculo.
5. Instale o receptáculo (em conjunto
com a lâmpada), empurrando-o para
dentro.
6. Instale a unidade da luz da chapa de
matrícula, instalando os respectivos
parafusos.
PAU39383
Substituição de uma lâmpada de
mínimos Este modelo está equipado com dois míni-
mos. Se uma das lâmpadas dos mínimos
se fundir, substitua-a do modo seguinte:
1. Retire o farol dianteiro, retirando as
cavilhas de cada lado.
2. Retire o suporte do acoplador dos mí-
nimos, retirando os respectivos para-
fusos.
1. Parafuso
2. Unidade da luz da chapa de matrícula
1. Lâmpada da luz da chapa de matrícula
1. Cavilha
U2D1P3P0.book Page 36 Monday, July 14, 2008 6:05 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-37
6

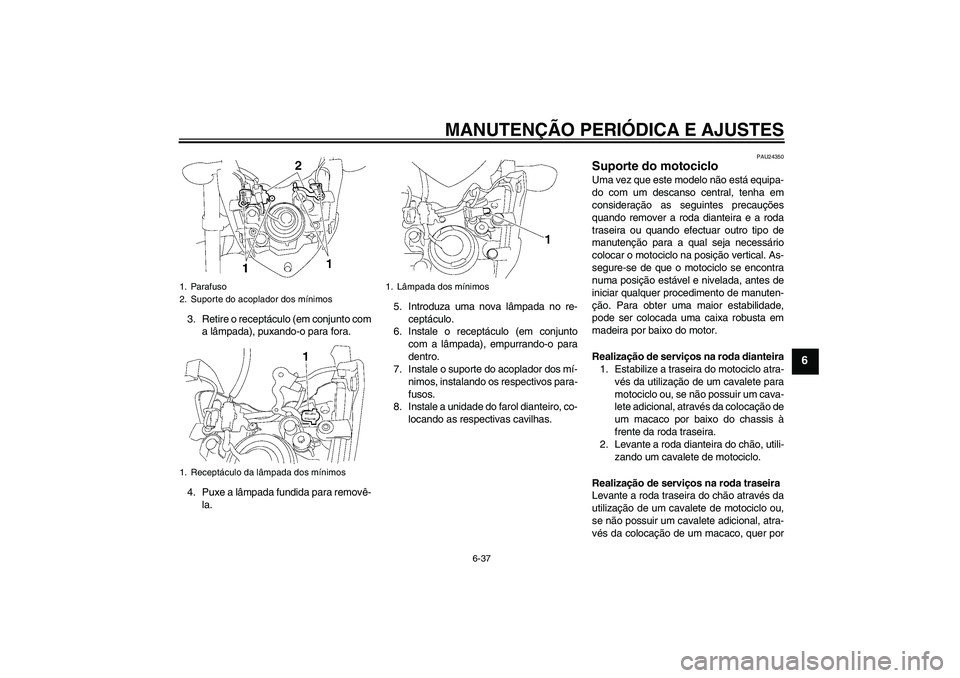

3. Retire o receptáculo (em conjunto com
a lâmpada), puxando-o para fora.
4. Puxe a lâmpada fundida para removê-
la.5. Introduza uma nova lâmpada no re-
ceptáculo.
6. Instale o receptáculo (em conjunto
com a lâmpada), empurrando-o para
dentro.
7. Instale o suporte do acoplador dos mí-
nimos, instalando os respectivos para-
fusos.
8. Instale a unidade do farol dianteiro, co-
locando as respectivas cavilhas.
PAU24350
Suporte do motociclo Uma vez que este modelo não está equipa-
do com um descanso central, tenha em
consideração as seguintes precauções
quando remover a roda dianteira e a roda
traseira ou quando efectuar outro tipo de
manutenção para a qual seja necessário
colocar o motociclo na posição vertical. As-
segure-se de que o motociclo se encontra
numa posição estável e nivelada, antes de
iniciar qualquer procedimento de manuten-
ção. Para obter uma maior estabilidade,
pode ser colocada uma caixa robusta em
madeira por baixo do motor.
Realização de serviços na roda dianteira
1. Estabilize a traseira do motociclo atra-
vés da utilização de um cavalete para
motociclo ou, se não possuir um cava-
lete adicional, através da colocação de
um macaco por baixo do chassis à
frente da roda traseira.
2. Levante a roda dianteira do chão, utili-
zando um cavalete de motociclo.
Realização de serviços na roda traseira
Levante a roda traseira do chão através da
utilização de um cavalete de motociclo ou,
se não possuir um cavalete adicional, atra-
vés da colocação de um macaco, quer por
1. Parafuso
2. Suporte do acoplador dos mínimos
1. Receptáculo da lâmpada dos mínimos
1. Lâmpada dos mínimos
U2D1P3P0.book Page 37 Monday, July 14, 2008 6:05 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-38
6
baixo de cada um dos lados do chassis à
frente da roda traseira, quer por baixo de
cada um dos lados do braço oscilante.

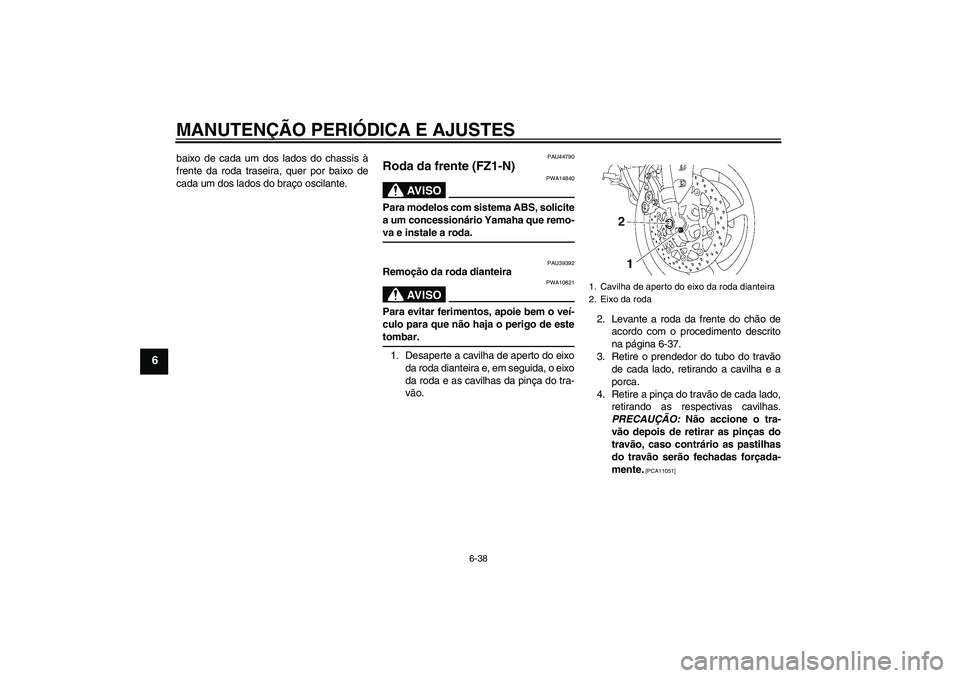

PAU44790
Roda da frente (FZ1-N)
AV I S O
PWA14840
Para modelos com sistema ABS, solicite
a um concessionário Yamaha que remo-va e instale a roda.
PAU39392
Remoção da roda dianteira
AV I S O
PWA10821
Para evitar ferimentos, apoie bem o veí-
culo para que não haja o perigo de estetombar.
1. Desaperte a cavilha de aperto do eixo
da roda dianteira e, em seguida, o eixo
da roda e as cavilhas da pinça do tra-
vão.2. Levante a roda da frente do chão de
acordo com o procedimento descrito
na página 6-37.
3. Retire o prendedor do tubo do travão
de cada lado, retirando a cavilha e a
porca.
4. Retire a pinça do travão de cada lado,
retirando as respectivas cavilhas.
PRECAUÇÃO: Não accione o tra-
vão depois de retirar as pinças do
travão, caso contrário as pastilhas
do travão serão fechadas forçada-
mente.
[PCA11051]
1. Cavilha de aperto do eixo da roda dianteira
2. Eixo da roda
U2D1P3P0.book Page 38 Monday, July 14, 2008 6:05 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-39
6

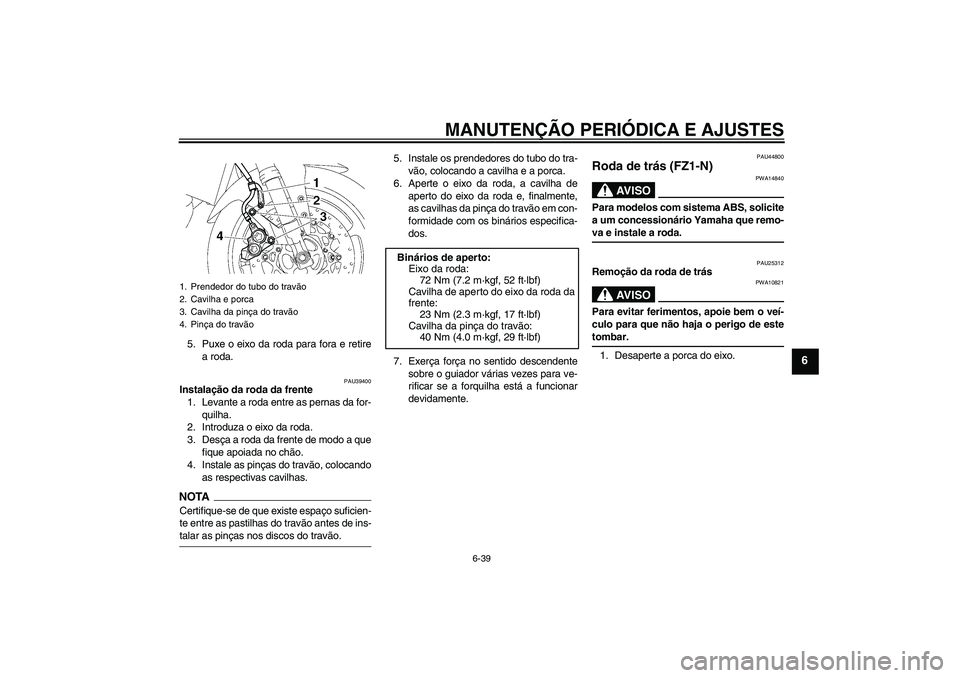

5. Puxe o eixo da roda para fora e retire
a roda.
PAU39400
Instalação da roda da frente
1. Levante a roda entre as pernas da for-
quilha.
2. Introduza o eixo da roda.
3. Desça a roda da frente de modo a que
fique apoiada no chão.
4. Instale as pinças do travão, colocando
as respectivas cavilhas.NOTACertifique-se de que existe espaço suficien-
te entre as pastilhas do travão antes de ins-talar as pinças nos discos do travão.5. Instale os prendedores do tubo do tra-
vão, colocando a cavilha e a porca.
6. Aperte o eixo da roda, a cavilha de
aperto do eixo da roda e, finalmente,
as cavilhas da pinça do travão em con-
formidade com os binários especifica-
dos.
7. Exerça força no sentido descendente
sobre o guiador várias vezes para ve-
rificar se a forquilha está a funcionar
devidamente.
PAU44800
Roda de trás (FZ1-N)
AV I S O
PWA14840
Para modelos com sistema ABS, solicite
a um concessionário Yamaha que remo-va e instale a roda.
PAU25312
Remoção da roda de trás
AV I S O
PWA10821
Para evitar ferimentos, apoie bem o veí-
culo para que não haja o perigo de estetombar.
1. Desaperte a porca do eixo.
1. Prendedor do tubo do travão
2. Cavilha e porca
3. Cavilha da pinça do travão
4. Pinça do travão
Binários de aperto:
Eixo da roda:
72 Nm (7.2 m·kgf, 52 ft·lbf)
Cavilha de aperto do eixo da roda da
frente:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Cavilha da pinça do travão:
40 Nm (4.0 m·kgf, 29 ft·lbf)
U2D1P3P0.book Page 39 Monday, July 14, 2008 6:05 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-40
6
2. Levante a roda de trás do chão de
acordo com o procedimento descrito
na página 6-37.
3. Retire a porca do eixo.
4. Desaperte a contraporca em ambos
os lados do braço oscilante.

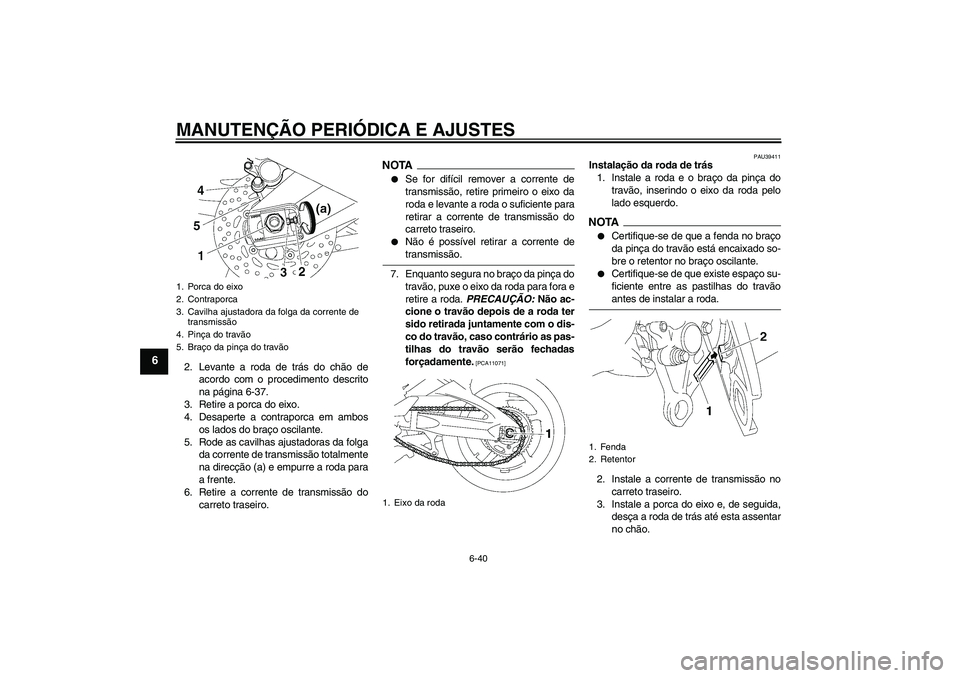

5. Rode as cavilhas ajustadoras da folga
da corrente de transmissão totalmente
na direcção (a) e empurre a roda para
a frente.
6. Retire a corrente de transmissão do
carreto traseiro.
NOTA

Se for difícil remover a corrente de
transmissão, retire primeiro o eixo da
roda e levante a roda o suficiente para
retirar a corrente de transmissão do
carreto traseiro.


Não é possível retirar a corrente detransmissão.
7. Enquanto segura no braço da pinça do
travão, puxe o eixo da roda para fora e
retire a roda. PRECAUÇÃO: Não ac-
cione o travão depois de a roda ter
sido retirada juntamente com o dis-
co do travão, caso contrário as pas-
tilhas do travão serão fechadas
forçadamente.
[PCA11071]PAU39411
Instalação da roda de trás
1. Instale a roda e o braço da pinça do
travão, inserindo o eixo da roda pelo
lado esquerdo.NOTA

Certifique-se de que a fenda no braço
da pinça do travão está encaixado so-
bre o retentor no braço oscilante.


Certifique-se de que existe espaço su-
ficiente entre as pastilhas do travãoantes de instalar a roda.
2. Instale a corrente de transmissão no
carreto traseiro.
3. Instale a porca do eixo e, de seguida,
desça a roda de trás até esta assentar
no chão.
1. Porca do eixo
2. Contraporca
3. Cavilha ajustadora da folga da corrente de
transmissão
4. Pinça do travão
5. Braço da pinça do travão
1. Eixo da roda
1. Fenda
2. Retentor
U2D1P3P0.book Page 40 Monday, July 14, 2008 6:05 PM
