2009 YAMAHA FZ1-N Manual de utilização (in Portuguese)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-19
3
PAU39322
Assentos Assento do passageiro
Remoção do assento do passageiro1. Introduza a chave na fechadura do as-
sento e rode-a no sentido contrário ao
dos ponteiros do relógio.
2. Puxe o assento do passageiro para a
frente e, depois, levante-o.
Instalação do assento do passageiro1. Coloque o assento do passageiro na
posição original e, depois, empurre a
parte posterior do assento para baixo
para o fixar.2. Retire a chave.
Assento do condutor
Remoção do assento do condutor
1. Retire o assento do passageiro.
2. Empurre a alavanca de bloqueio do
assento do condutor, que se encontra
por baixo da parte posterior do assen-
to do condutor, para a direita, confor-
me ilustrado, e depois puxe o assento
para fora.Instalação do assento do condutor
1. Introduza o prolongamento da parte
dianteira do assento do condutor no
suporte do assento tal como ilustrado
e empurre a parte posterior do assento
para baixo para o encaixar.
1. Fecho do assento do passageiro
2. Desbloquear.
1. Alavanca do trinco do assento do condutor
1. Prolongamento
2. Suporte do assento
U2D1P3P0.book Page 19 Monday, July 14, 2008 6:05 PM

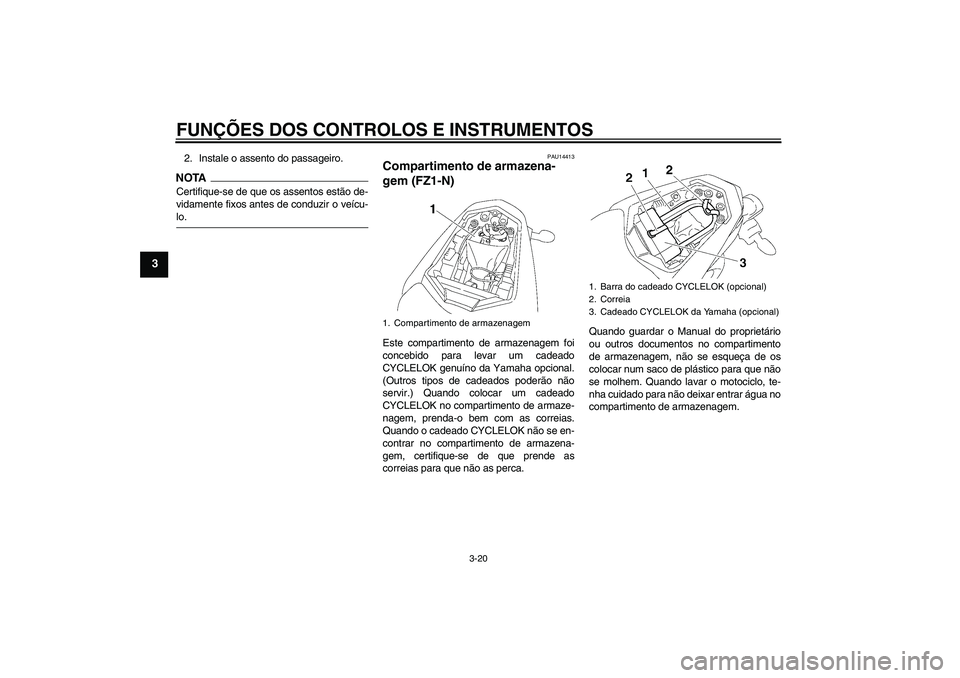

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-20
3
2. Instale o assento do passageiro.NOTACertifique-se de que os assentos estão de-
vidamente fixos antes de conduzir o veícu-lo.
PAU14413
Compartimento de armazena-
gem (FZ1-N)Este compartimento de armazenagem foi
concebido para levar um cadeado
CYCLELOK genuíno da Yamaha opcional.
(Outros tipos de cadeados poderão não
servir.) Quando colocar um cadeado
CYCLELOK no compartimento de armaze-
nagem, prenda-o bem com as correias.
Quando o cadeado CYCLELOK não se en-
contrar no compartimento de armazena-
gem, certifique-se de que prende as
correias para que não as perca.Quando guardar o Manual do proprietário
ou outros documentos no compartimento
de armazenagem, não se esqueça de os
colocar num saco de plástico para que não
se molhem. Quando lavar o motociclo, te-
nha cuidado para não deixar entrar água no
compartimento de armazenagem.1. Compartimento de armazenagem
1. Barra do cadeado CYCLELOK (opcional)
2. Correia
3. Cadeado CYCLELOK da Yamaha (opcional)
U2D1P3P0.book Page 20 Monday, July 14, 2008 6:05 PM

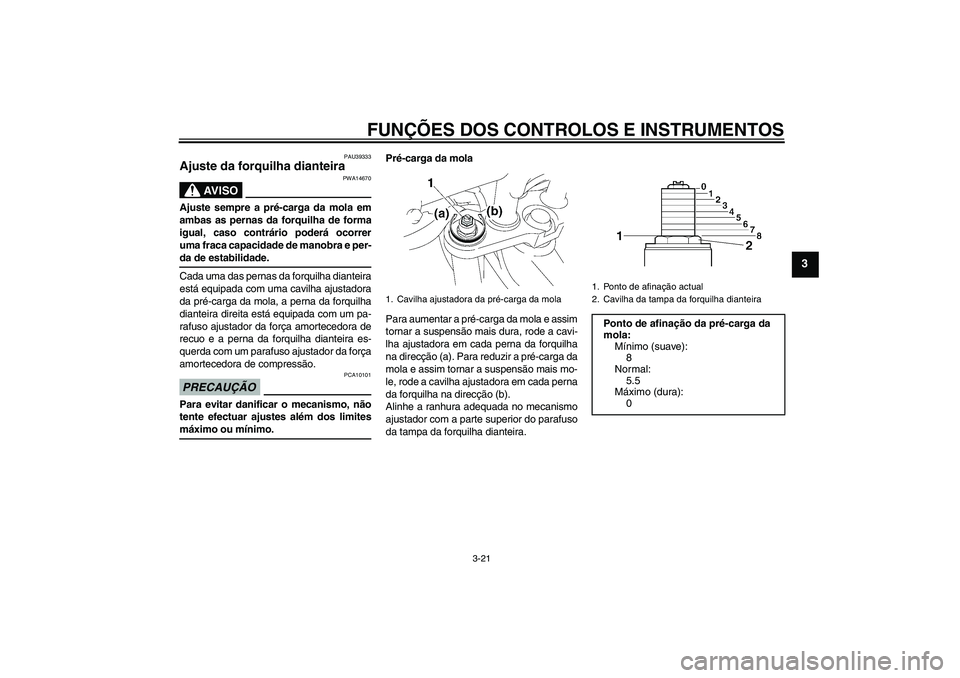

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-21
3
PAU39333
Ajuste da forquilha dianteira
AV I S O
PWA14670
Ajuste sempre a pré-carga da mola em
ambas as pernas da forquilha de forma
igual, caso contrário poderá ocorrer
uma fraca capacidade de manobra e per-da de estabilidade.
Cada uma das pernas da forquilha dianteira
está equipada com uma cavilha ajustadora
da pré-carga da mola, a perna da forquilha
dianteira direita está equipada com um pa-
rafuso ajustador da força amortecedora de
recuo e a perna da forquilha dianteira es-
querda com um parafuso ajustador da força
amortecedora de compressão.PRECAUÇÃO
PCA10101
Para evitar danificar o mecanismo, não
tente efectuar ajustes além dos limitesmáximo ou mínimo.Pré-carga da mola
Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode a cavi-
lha ajustadora em cada perna da forquilha
na direcção (a). Para reduzir a pré-carga da
mola e assim tornar a suspensão mais mo-
le, rode a cavilha ajustadora em cada perna
da forquilha na direcção (b).
Alinhe a ranhura adequada no mecanismo
ajustador com a parte superior do parafuso
da tampa da forquilha dianteira.
1. Cavilha ajustadora da pré-carga da mola
1. Ponto de afinação actual
2. Cavilha da tampa da forquilha dianteira
Ponto de afinação da pré-carga da
mola:
Mínimo (suave):
8
Normal:
5.5
Máximo (dura):
0
U2D1P3P0.book Page 21 Monday, July 14, 2008 6:05 PM

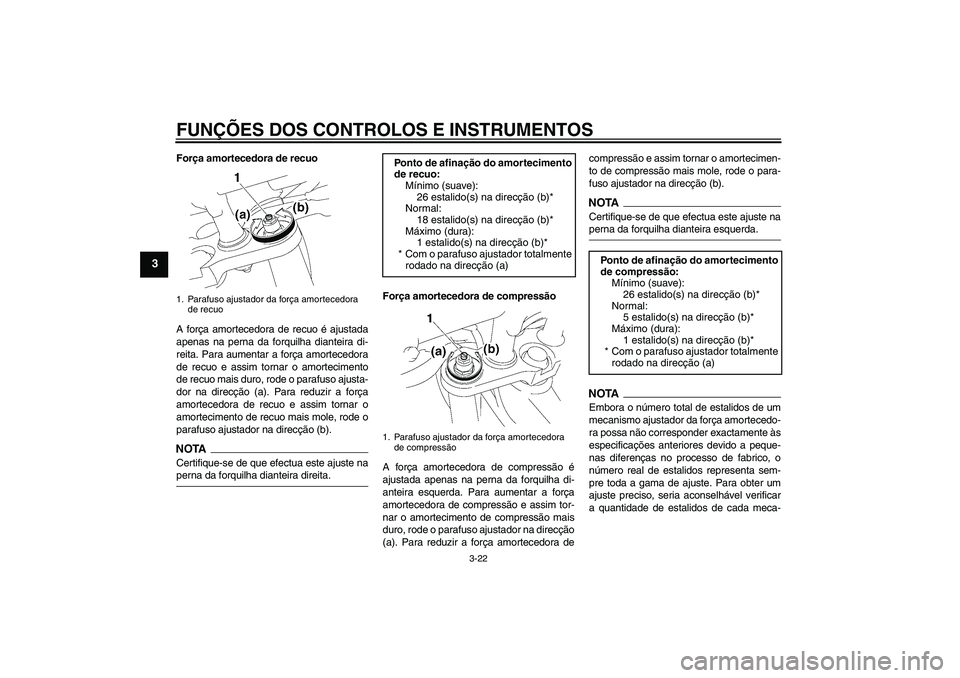

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-22
3
Força amortecedora de recuo
A força amortecedora de recuo é ajustada
apenas na perna da forquilha dianteira di-
reita. Para aumentar a força amortecedora
de recuo e assim tornar o amortecimento
de recuo mais duro, rode o parafuso ajusta-
dor na direcção (a). Para reduzir a força
amortecedora de recuo e assim tornar o
amortecimento de recuo mais mole, rode o
parafuso ajustador na direcção (b).NOTACertifique-se de que efectua este ajuste naperna da forquilha dianteira direita.Força amortecedora de compressão
A força amortecedora de compressão é
ajustada apenas na perna da forquilha di-
anteira esquerda. Para aumentar a força
amortecedora de compressão e assim tor-
nar o amortecimento de compressão mais
duro, rode o parafuso ajustador na direcção
(a). Para reduzir a força amortecedora decompressão e assim tornar o amortecimen-
to de compressão mais mole, rode o para-
fuso ajustador na direcção (b).
NOTACertifique-se de que efectua este ajuste naperna da forquilha dianteira esquerda.NOTAEmbora o número total de estalidos de um
mecanismo ajustador da força amortecedo-
ra possa não corresponder exactamente às
especificações anteriores devido a peque-
nas diferenças no processo de fabrico, o
número real de estalidos representa sem-
pre toda a gama de ajuste. Para obter um
ajuste preciso, seria aconselhável verificar
a quantidade de estalidos de cada meca-
1. Parafuso ajustador da força amortecedora
de recuo
Ponto de afinação do amortecimento
de recuo:
Mínimo (suave):
26 estalido(s) na direcção (b)*
Normal:
18 estalido(s) na direcção (b)*
Máximo (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmente
rodado na direcção (a) 1. Parafuso ajustador da força amortecedora
de compressão
Ponto de afinação do amortecimento
de compressão:
Mínimo (suave):
26 estalido(s) na direcção (b)*
Normal:
5 estalido(s) na direcção (b)*
Máximo (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmente
rodado na direcção (a)
U2D1P3P0.book Page 22 Monday, July 14, 2008 6:05 PM

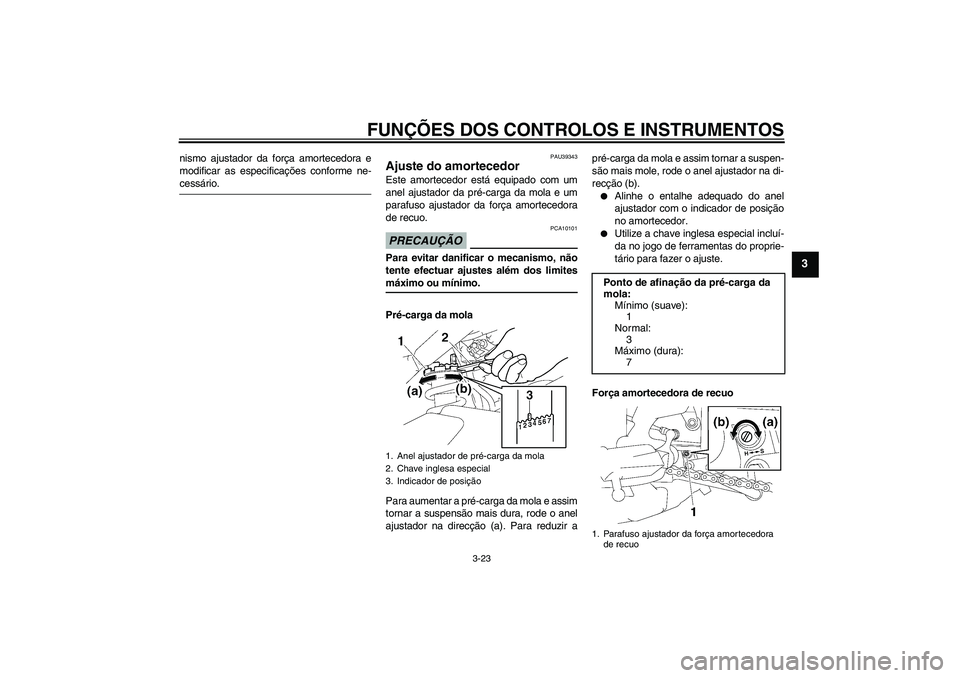

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-23
3
nismo ajustador da força amortecedora e
modificar as especificações conforme ne-cessário.
PAU39343
Ajuste do amortecedor Este amortecedor está equipado com um
anel ajustador da pré-carga da mola e um
parafuso ajustador da força amortecedora
de recuo.PRECAUÇÃO
PCA10101
Para evitar danificar o mecanismo, não
tente efectuar ajustes além dos limitesmáximo ou mínimo.
Pré-carga da mola
Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode o anel
ajustador na direcção (a). Para reduzir apré-carga da mola e assim tornar a suspen-
são mais mole, rode o anel ajustador na di-
recção (b).


Alinhe o entalhe adequado do anel
ajustador com o indicador de posição
no amortecedor.


Utilize a chave inglesa especial incluí-
da no jogo de ferramentas do proprie-
tário para fazer o ajuste.
Força amortecedora de recuo
1. Anel ajustador de pré-carga da mola
2. Chave inglesa especial
3. Indicador de posição
Ponto de afinação da pré-carga da
mola:
Mínimo (suave):
1
Normal:
3
Máximo (dura):
7
1. Parafuso ajustador da força amortecedora
de recuo
U2D1P3P0.book Page 23 Monday, July 14, 2008 6:05 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-24
3
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustador
na direcção (a). Para reduzir a força amor-
tecedora de recuo e assim tornar o amorte-
cimento de recuo mais mole, rode o
parafuso ajustador na direcção (b).NOTAPara obter um ajuste preciso, seria aconse-
lhável verificar o número total real de estali-
dos ou de voltas do mecanismo ajustador
da força de amortecimento. Este intervalo
de ajuste pode não corresponder exacta-
mente às especificações indicadas devido
a pequenas diferenças no processo de fa-brico.
AV I S O
PWA10221
Este amortecedor contém nitrogénio al-
tamente pressurizado. Antes de manu-
sear o amortecedor, deve ler e
compreender as informações que se se-
guem.

Não mexa nem tente abrir o cilin-
dro.


Não submeta o amortecedor a uma
chama desprotegida ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amortecedor pode explodir
devido a pressão excessiva do gás.


Não deforme nem danifique o cilin-
dro de forma alguma. Qualquer
dano no cilindro pode causar um
fraco desempenho do amorteci-
mento.


Não descarte o amortecedor danifi-
cado ou gasto por si próprio. Leve o
amortecedor a um concessionárioYamaha para qualquer serviço.
PAU38961
Prendedores da correia de baga-
gem Existem seis prendedores da correia da ba-
gagem, quatro por baixo do assento do
passageiro e um em cada um dos apoios
de pé do passageiro. Para utilizar os pren- Ponto de afinação do amortecimento
de recuo:
Mínimo (suave):
12 estalido(s) na direcção (b)*
Normal:
8 estalido(s) na direcção (b)*
Máximo (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmente
rodado na direcção (a) 1. Prendedor da correia de bagagem
2. Gancho
1. Prendedor da correia de bagagem
U2D1P3P0.book Page 24 Monday, July 14, 2008 6:05 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-25
3
dedores das correias da bagagem do as-
sento do passageiro, retire o assento do
passageiro, desprenda as correias dos
ganchos e, depois, instale o assento com
as correias penduradas para fora e por bai-
xo do assento do passageiro. (Consulte a
página 3-19.)
PAU41940
Sistema EXUP Este modelo está equipado com o sistema
EXUP (válvula EXhaust Ultimate Power) da
Yamaha. Este sistema aumenta a potência
do motor através de uma válvula que regula
o diâmetro do tubo de escape. A válvula do
sistema EXUP é constantemente ajustada
em conformidade com a velocidade do mo-
tor, através de um servomotor controlado
por computador.PRECAUÇÃO
PCA15610
O sistema EXUP foi afinado e considera-
velmente testado na fábrica da Yamaha.
A alteração destes pontos de afinação
sem conhecimentos técnicos suficien-
tes pode resultar num fraco desempe-nho ou em danos no motor.
PAU15301
Descanso lateral O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTAO interruptor incorporado do descanso late-
ral faz parte do sistema de corte do circuito
de ignição, que corta a ignição em determi-
nadas situações. (Procure a seguir uma ex-
plicação sobre o sistema de corte docircuito de ignição.)
AV I S O
PWA10240
O veículo não deve ser conduzido com o
descanso lateral para baixo, nem se o
descanso lateral não puder ser devida-
mente recolhido para cima (ou não fique
em cima), caso contrário o descanso la-
teral pode entrar em contacto com o
solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por con-
seguinte, verifique este sistema
regularmente conforme descrito abaixo
U2D1P3P0.book Page 25 Monday, July 14, 2008 6:05 PM

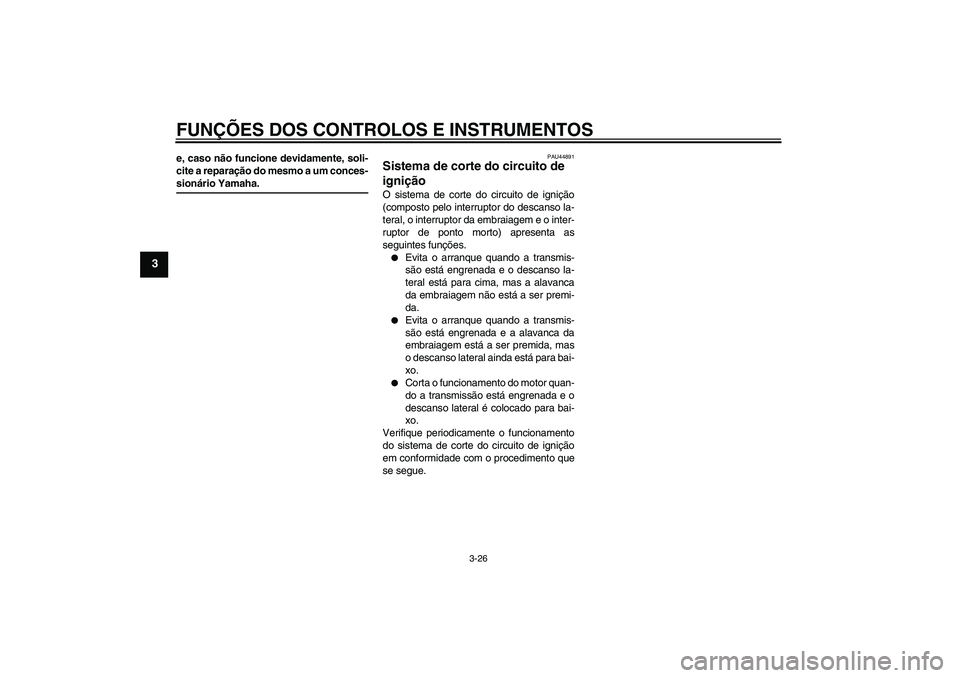

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-26
3
e, caso não funcione devidamente, soli-
cite a reparação do mesmo a um conces-sionário Yamaha.
PAU44891
Sistema de corte do circuito de
ignição O sistema de corte do circuito de ignição
(composto pelo interruptor do descanso la-
teral, o interruptor da embraiagem e o inter-
ruptor de ponto morto) apresenta as
seguintes funções.

Evita o arranque quando a transmis-
são está engrenada e o descanso la-
teral está para cima, mas a alavanca
da embraiagem não está a ser premi-
da.


Evita o arranque quando a transmis-
são está engrenada e a alavanca da
embraiagem está a ser premida, mas
o descanso lateral ainda está para bai-
xo.


Corta o funcionamento do motor quan-
do a transmissão está engrenada e o
descanso lateral é colocado para bai-
xo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento que
se segue.
U2D1P3P0.book Page 26 Monday, July 14, 2008 6:05 PM
