2009 YAMAHA FZ1-N Manual de utilização (in Portuguese)

ESPECIFICAÇÕES
8-2
8
Relação secundária de redução:
45/17 (2.647)
Tipo de transmissão:
Permanentemente engrenada, 6
velocidades
Operação:
Accionamento com o pé esquerdo
Relação das velocidades:
1.ª:
38/15 (2.533)
2.ª:
33/16 (2.063)
3.ª:
37/21 (1.762)
4.ª:
35/23 (1.522)
5.ª:
27/20 (1.350)
6.ª:
29/24 (1.208)Quadro:Tipo de quadro:
Diamond
Ângulo de avanço:
25.00 grau
Cauda:
109.0 mm (4.29 in)Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão:
120/70 ZR17M/C (58W)
Fabricante/modelo:
DUNLOP/D221FAFabricante/modelo:
MICHELIN/Pilot Road S
Pneu traseiro:Tipo:
Sem câmara de ar
Dimensão:
190/50 ZR17M/C (73W)
Fabricante/modelo:
DUNLOP/D221G
Fabricante/modelo:
MICHELIN/Pilot Road DCarga:Carga máxima:
FZ1-N 196 kg (432 lb)
FZ1-NA 189 kg (417 lb)
(Peso total com condutor, passageiro,
carga e acessórios)Pressão de ar do pneu (medida com
pneus frios):Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:
250 kPa (2.50 kgf/cm², 36 psi)
Traseiro:
290 kPa (2.90 kgf/cm², 42 psi)
Condição de carga:
FZ1-N 90–196 kg (198–432 lb)
FZ1-NA 90–189 kg (198–417 lb)
Dianteiro:
250 kPa (2.50 kgf/cm², 36 psi)
Traseiro:
290 kPa (2.90 kgf/cm², 42 psi)Condução a alta velocidade:
Dianteiro:
250 kPa (2.50 kgf/cm², 36 psi)
Traseiro:
290 kPa (2.90 kgf/cm², 42 psi)
Roda dianteira:Tipo de roda:
Roda de liga
Dimensão do aro:
17M/C x MT3.50Roda traseira:Tipo de roda:
Roda de liga
Dimensão do aro:
17M/C x MT6.00Travão dianteiro:Tipo:
Travão de disco duplo
Operação:
Accionamento com a mão direita
Líquido recomendado:
DOT 4Travão traseiro:Tipo:
Travão de disco
Operação:
Accionamento com o pé direito
Líquido recomendado:
DOT 4Suspensão dianteira:Tipo:
Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
U2D1P3P0.book Page 2 Monday, July 14, 2008 6:05 PM

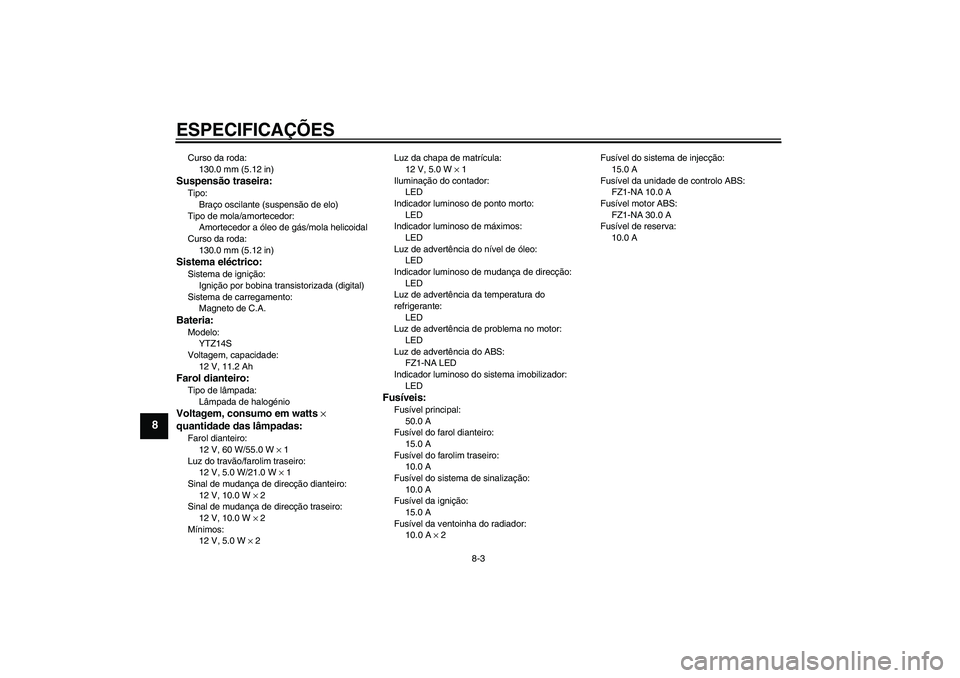

ESPECIFICAÇÕES
8-3
8
Curso da roda:
130.0 mm (5.12 in)Suspensão traseira:Tipo:
Braço oscilante (suspensão de elo)
Tipo de mola/amortecedor:
Amortecedor a óleo de gás/mola helicoidal
Curso da roda:
130.0 mm (5.12 in)Sistema eléctrico:Sistema de ignição:
Ignição por bobina transistorizada (digital)
Sistema de carregamento:
Magneto de C.A.Bateria:Modelo:
YTZ14S
Voltagem, capacidade:
12 V, 11.2 AhFarol dianteiro:Tipo de lâmpada:
Lâmpada de halogénioVoltagem, consumo em watts ×
quantidade das lâmpadas:Farol dianteiro:
12 V, 60 W/55.0 W × 1
Luz do travão/farolim traseiro:
12 V, 5.0 W/21.0 W × 1
Sinal de mudança de direcção dianteiro:
12 V, 10.0 W × 2
Sinal de mudança de direcção traseiro:
12 V, 10.0 W × 2
Mínimos:
12 V, 5.0 W × 2Luz da chapa de matrícula:
12 V, 5.0 W × 1
Iluminação do contador:
LED
Indicador luminoso de ponto morto:
LED
Indicador luminoso de máximos:
LED
Luz de advertência do nível de óleo:
LED
Indicador luminoso de mudança de direcção:
LED
Luz de advertência da temperatura do
refrigerante:
LED
Luz de advertência de problema no motor:
LED
Luz de advertência do ABS:
FZ1-NA LED
Indicador luminoso do sistema imobilizador:
LED
Fusíveis:Fusível principal:
50.0 A
Fusível do farol dianteiro:
15.0 A
Fusível do farolim traseiro:
10.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível da ignição:
15.0 A
Fusível da ventoinha do radiador:
10.0 A × 2Fusível do sistema de injecção:
15.0 A
Fusível da unidade de controlo ABS:
FZ1-NA 10.0 A
Fusível motor ABS:
FZ1-NA 30.0 A
Fusível de reserva:
10.0 A
U2D1P3P0.book Page 3 Monday, July 14, 2008 6:05 PM

INFORMAÇÕES PARA O CONSUMIDOR
9-1
9
PAU26351
Números de identificação Registe o número de identificação da cha-
ve, o número de identificação do veículo e
a informação da etiqueta do modelo nos es-
paços fornecidos a seguir, para que sirvam
de auxiliares sempre que encomende pe-
ças sobresselentes a um concessionário
Yamaha ou para referência, caso o veículo
seja roubado.
NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26381
Número de identificação da chave
O número de identificação da chave está
gravado na respectiva etiqueta. Registe
este número no espaço fornecido para esse
efeito neste manual e utilize-o como refe-
rência, para quando encomendar uma nova
chave.
PAU26400
Número de identificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido para
esse efeito neste manual.NOTAO número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-ção-geral de viação da sua área.
1. Número de identificação da chave
2. Chave de reconfiguração do código (verme-
lha)
3. Chaves standard (pretas)
1. Número de identificação do veículo
U2D1P3P0.book Page 1 Monday, July 14, 2008 6:05 PM

INFORMAÇÕES PARA O CONSUMIDOR
9-2
9
PAU26470
Etiqueta do modelo
A etiqueta do modelo está colocada no
chassis, por baixo do assento do condutor.
(Consulte a página 3-19.) Registe a infor-
mação constante nesta etiqueta no espaço
providenciado para esse efeito neste manu-
al. Esta informação será necessária para
encomendar peças sobresselentes a um
concessionário Yamaha.1. Etiqueta do modeloU2D1P3P0.book Page 2 Monday, July 14, 2008 6:05 PM

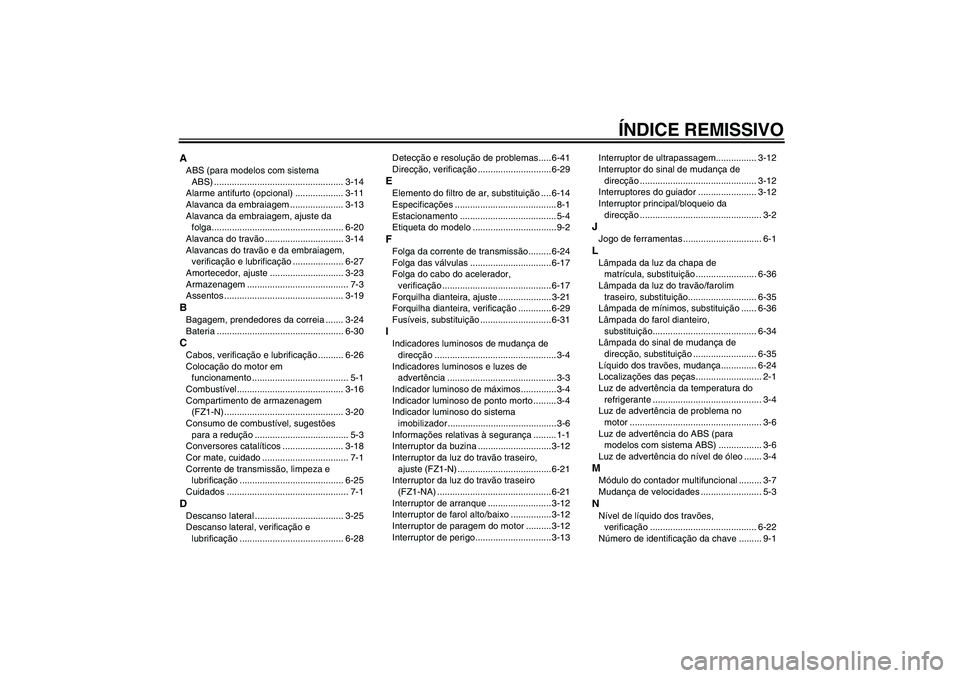

ÍNDICE REMISSIVO
AABS (para modelos com sistema
ABS) ................................................... 3-14
Alarme antifurto (opcional) ................... 3-11
Alavanca da embraiagem ..................... 3-13
Alavanca da embraiagem, ajuste da
folga.................................................... 6-20
Alavanca do travão ............................... 3-14
Alavancas do travão e da embraiagem,
verificação e lubrificação .................... 6-27
Amortecedor, ajuste ............................. 3-23
Armazenagem ........................................ 7-3
Assentos ............................................... 3-19BBagagem, prendedores da correia ....... 3-24
Bateria .................................................. 6-30CCabos, verificação e lubrificação .......... 6-26
Colocação do motor em
funcionamento ...................................... 5-1
Combustível.......................................... 3-16
Compartimento de armazenagem
(FZ1-N) ............................................... 3-20
Consumo de combustível, sugestões
para a redução ..................................... 5-3
Conversores catalíticos ........................ 3-18
Cor mate, cuidado .................................. 7-1
Corrente de transmissão, limpeza e
lubrificação ......................................... 6-25
Cuidados ................................................ 7-1DDescanso lateral ................................... 3-25
Descanso lateral, verificação e
lubrificação ......................................... 6-28Detecção e resolução de problemas..... 6-41
Direcção, verificação .............................6-29
EElemento do filtro de ar, substituição....6-14
Especificações ........................................ 8-1
Estacionamento ...................................... 5-4
Etiqueta do modelo ................................. 9-2FFolga da corrente de transmissão......... 6-24
Folga das válvulas ................................ 6-17
Folga do cabo do acelerador,
verificação ........................................... 6-17
Forquilha dianteira, ajuste ..................... 3-21
Forquilha dianteira, verificação ............. 6-29
Fusíveis, substituição ............................ 6-31IIndicadores luminosos de mudança de
direcção ................................................ 3-4
Indicadores luminosos e luzes de
advertência ........................................... 3-3
Indicador luminoso de máximos..............3-4
Indicador luminoso de ponto morto ......... 3-4
Indicador luminoso do sistema
imobilizador ........................................... 3-6
Informações relativas à segurança ......... 1-1
Interruptor da buzina .............................3-12
Interruptor da luz do travão traseiro,
ajuste (FZ1-N) .....................................6-21
Interruptor da luz do travão traseiro
(FZ1-NA) ............................................. 6-21
Interruptor de arranque ......................... 3-12
Interruptor de farol alto/baixo ................3-12
Interruptor de paragem do motor .......... 3-12
Interruptor de perigo.............................. 3-13Interruptor de ultrapassagem................ 3-12
Interruptor do sinal de mudança de
direcção .............................................. 3-12
Interruptores do guiador ....................... 3-12
Interruptor principal/bloqueio da
direcção ................................................ 3-2
JJogo de ferramentas ............................... 6-1LLâmpada da luz da chapa de
matrícula, substituição ........................ 6-36
Lâmpada da luz do travão/farolim
traseiro, substituição........................... 6-35
Lâmpada de mínimos, substituição ...... 6-36
Lâmpada do farol dianteiro,
substituição......................................... 6-34
Lâmpada do sinal de mudança de
direcção, substituição ......................... 6-35
Líquido dos travões, mudança.............. 6-24
Localizações das peças.......................... 2-1
Luz de advertência da temperatura do
refrigerante ........................................... 3-4
Luz de advertência de problema no
motor .................................................... 3-6
Luz de advertência do ABS (para
modelos com sistema ABS) ................. 3-6
Luz de advertência do nível de óleo ....... 3-4MMódulo do contador multifuncional ......... 3-7
Mudança de velocidades ........................ 5-3NNível de líquido dos travões,
verificação .......................................... 6-22
Número de identificação da chave ......... 9-1
U2D1P3P0.book Page 1 Monday, July 14, 2008 6:05 PM

ÍNDICE REMISSIVONúmero de identificação do veículo ........ 9-1
Números de identificação ....................... 9-1OÓleo do motor e cartucho do filtro de
óleo ..................................................... 6-10PPainel, remoção e instalação .................. 6-8
Pastilhas dos travões da frente e de
trás, verificação .................................. 6-22
Pedais do travão e de mudança de
velocidades, verificação e
lubrificação ......................................... 6-27
Pedal de mudança de velocidades ....... 3-13
Pedal do travão ..................................... 3-14
Pneus .................................................... 6-18
Punho e cabo do acelerador,
verificação e lubrificação .................... 6-26RRefrigerante .......................................... 6-13
Roda (dianteira) (FZ1-N)....................... 6-38
Rodagem do motor ................................. 5-4
Rodas.................................................... 6-20
Roda (traseira) (FZ1-N) ........................ 6-39
Rolamentos de roda, verificação .......... 6-30SSistema de corte do circuito de
ignição ................................................ 3-26
Sistema EXUP ...................................... 3-25
Sistema imobilizador ............................... 3-1
Suporte do motociclo ............................ 6-37TTabela de lubrificação e manutenção
periódica ............................................... 6-3Tabelas de detecção e resolução de
problemas .......................................... 6-42
Tampa do depósito de combustível...... 3-15
Tubo de respiração/descarga do
depósito de combustível .................... 3-17
VVelas de ignição, verificação .................. 6-9
Velocidade de ralenti do motor ............. 6-16
U2D1P3P0.book Page 2 Monday, July 14, 2008 6:05 PM

U2D1P3P0.book Page 3 Monday, July 14, 2008 6:05 PM

YAMAHA MOTOR CO., LTD.
PRINTED IN THE NETHERLANDS
2008.07
DIC183
