MANUTENÇÃO PERIÓDICA E AJUSTES
6-41
6
4. Ajuste a folga da corrente de transmis-
são. (Consulte a página 6-24.)
5. Aperte a porca do eixo em conformi-
dade com o binário especificado.
PAU25871
Detecção e resolução de proble-
mas Embora os motociclos Yamaha sejam sub-
metidos a uma inspecção minuciosa antes
do envio da fábrica, poderão ocorrer alguns
problemas durante a sua utilização. Qual-
quer problema nos sistemas de combustí-
vel, compressão ou ignição, por exemplo,
poderá provocar um fraco arranque e perda
de potência.
As seguintes tabelas de detecção e resolu-
ção de problemas apresentam procedimen-
tos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos-
suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AV I S O
PWA15141
Não fume durante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegidas nem faíscas na
área, incluindo luzes piloto de esquenta-
dores ou caldeiras. A gasolina ou os va-
pores de gasolina podem incendiar-se
ou explodir e causar ferimentos gravesou danos materiais. Binário de aperto:
Porca do eixo:
150 Nm (15.0 m·kgf, 110 ft·lbf)
U2D1P3P0.book Page 41 Monday, July 14, 2008 6:05 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-42
6
PAU42501

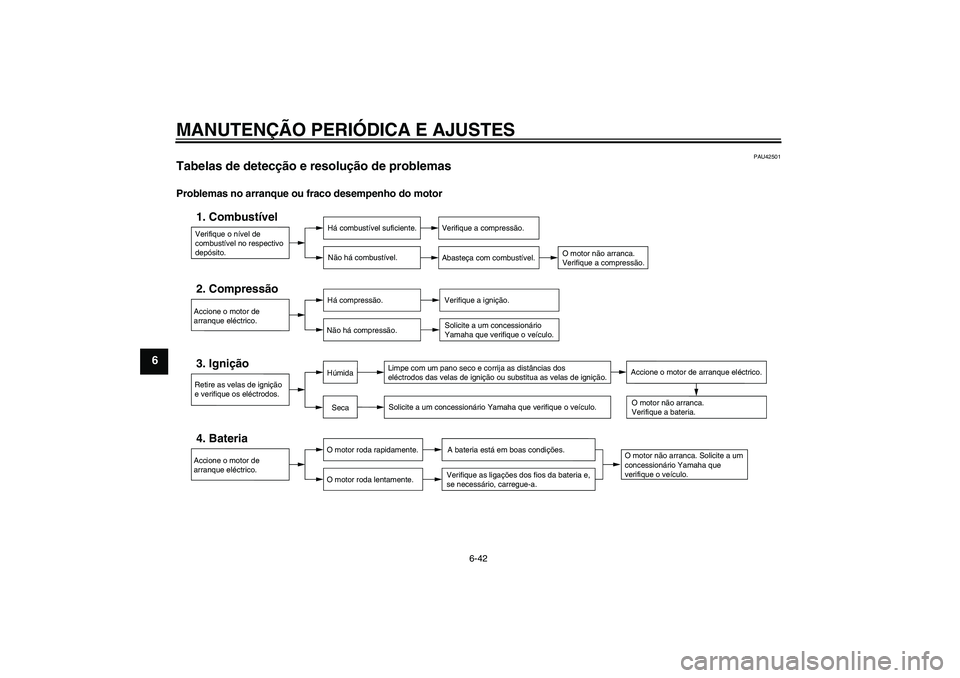

Tabelas de detecção e resolução de problemas Problemas no arranque ou fraco desempenho do motor
Verifique o nível de
combustível no respectivo
depósito.1. Combustível
Há combustível suficiente.
Não há combustível.
Verifique a compressão.
Abasteça com combustível.
O motor não arranca.
Verifique a compressão.
Accione o motor de
arranque eléctrico.2. Compressão
Há compressão.
Não há compressão.
Verifique a ignição.
Solicite a um concessionário
Yamaha que verifique o veículo.
Retire as velas de ignição
e verifique os eléctrodos.3. Ignição
Limpe com um pano seco e corrija as distâncias dos
eléctrodos das velas de ignição ou substitua as velas de ignição.
Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca. Solicite a um
concessionário Yamaha que
verifique o veículo.O motor não arranca.
Verifique a bateria.
Accione o motor de
arranque eléctrico.4. Bateria
O motor roda rapidamente.
O motor roda lentamente.
A bateria está em boas condições.Verifique as ligações dos fios da bateria e,
se necessário, carregue-a.
SecaHúmida
Accione o motor de arranque eléctrico.
U2D1P3P0.book Page 42 Monday, July 14, 2008 6:05 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-43
6

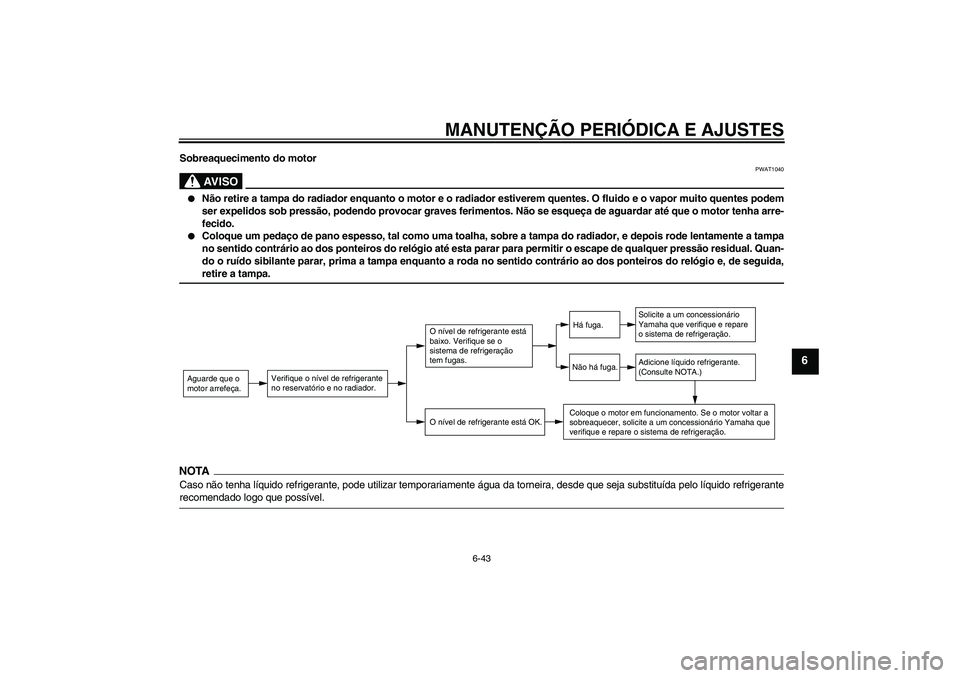

Sobreaquecimento do motor
AV I S O
PWAT1040


Não retire a tampa do radiador enquanto o motor e o radiador estiverem quentes. O fluido e o vapor muito quentes podem
ser expelidos sob pressão, podendo provocar graves ferimentos. Não se esqueça de aguardar até que o motor tenha arre-
fecido.


Coloque um pedaço de pano espesso, tal como uma toalha, sobre a tampa do radiador, e depois rode lentamente a tampa
no sentido contrário ao dos ponteiros do relógio até esta parar para permitir o escape de qualquer pressão residual. Quan-
do o ruído sibilante parar, prima a tampa enquanto a roda no sentido contrário ao dos ponteiros do relógio e, de seguida,retire a tampa.
NOTACaso não tenha líquido refrigerante, pode utilizar temporariamente água da torneira, desde que seja substituída pelo líquido refrigeranterecomendado logo que possível.Aguarde que o
motor arrefeça.
Verifique o nível de refrigerante
no reservatório e no radiador.
O nível de refrigerante está OK.O nível de refrigerante está
baixo. Verifique se o
sistema de refrigeração
tem fugas.
Solicite a um concessionário
Yamaha que verifique e repare
o sistema de refrigeração.
Adicione líquido refrigerante.
(Consulte NOTA.)
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Yamaha que
verifique e repare o sistema de refrigeração.Há fuga.
Não há fuga.
U2D1P3P0.book Page 43 Monday, July 14, 2008 6:05 PM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-1
7
PAU37833
Cor mate cuidado PRECAUÇÃO
PCA15192
Alguns modelos estão equipados com
peças com acabamento em cor mate.
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar antes de limpar o veí-
culo. Se utilizar uma escova, produtos
químicos agressivos ou compostos de
limpeza para limpar estas peças vai ris-
car ou danificar a superfície das mes-
mas. Também não deve aplicar cera em
nenhuma peça com acabamento em cormate.
PAU26014
Cuidados Embora a concepção aberta de um motoci-
clo revele o encanto da tecnologia, torna-o
também mais vulnerável. Poderá desenvol-
ver-se ferrugem e corrosão mesmo que se-
jam utilizados componentes de alta
qualidade. Embora um tubo de escape en-
ferrujado possa passar despercebido num
carro, este influencia negativamente o as-
pecto geral de um motociclo. Um cuidado
frequente e adequado não só vai ao encon-
tro dos termos da garantia, como também
influencia na manutenção de um bom as-
pecto do seu motociclo, aumentando o tem-
po de vida e optimizando o desempenho.
Antes da limpeza
1. Tape a saída do silencioso com um
saco de plástico depois do motor ter
arrefecido.
2. Certifique-se de que todas as tampas
e coberturas, assim como todos os
acopladores e conectores eléctricos,
incluindo as tampas da vela de igni-
ção, estão bem fixos.
3. Retire a sujidade extremamente entra-
nhada, como por exemplo óleo quei-
mado no cárter, com um
desengordurante e uma escova, mas
nunca aplique este tipo de produto nos
vedantes, anilhas, carretos, correntede transmissão e eixos das rodas. En-
xagúe sempre a sujidade e o desen-
gordurante com água.
Limpeza
PRECAUÇÃO
PCA10772


Evite utilizar agentes de limpeza
das rodas demasiado ácidos, espe-
cialmente em rodas de raio. Se este
tipo de produtos for utilizado em
sujidade de difícil remoção, não
deixe o agente de limpeza sobre a
área afectada durante mais tempo
do que o recomendado. Além disso,
enxagúe minuciosamente a área
com água, seque-a imediatamente
e aplique um spray anti-corrosão.


Uma limpeza inadequada pode da-
nificar as peças plásticas (como as
carenagens, painéis, pára-ventos,
lentes do farol dianteiro, lentes dos
indicadores, etc.) e os silenciosos.
Utilize um pano ou esponja macia e
limpa com água para limpar os
plásticos. Contudo, se as partes
plásticas não puderem ser bem lim-
pas com água, pode utilizar um de-
tergente suave diluído na água.
Enxagúe bem todos os resíduos de
U2D1P3P0.book Page 1 Monday, July 14, 2008 6:05 PM

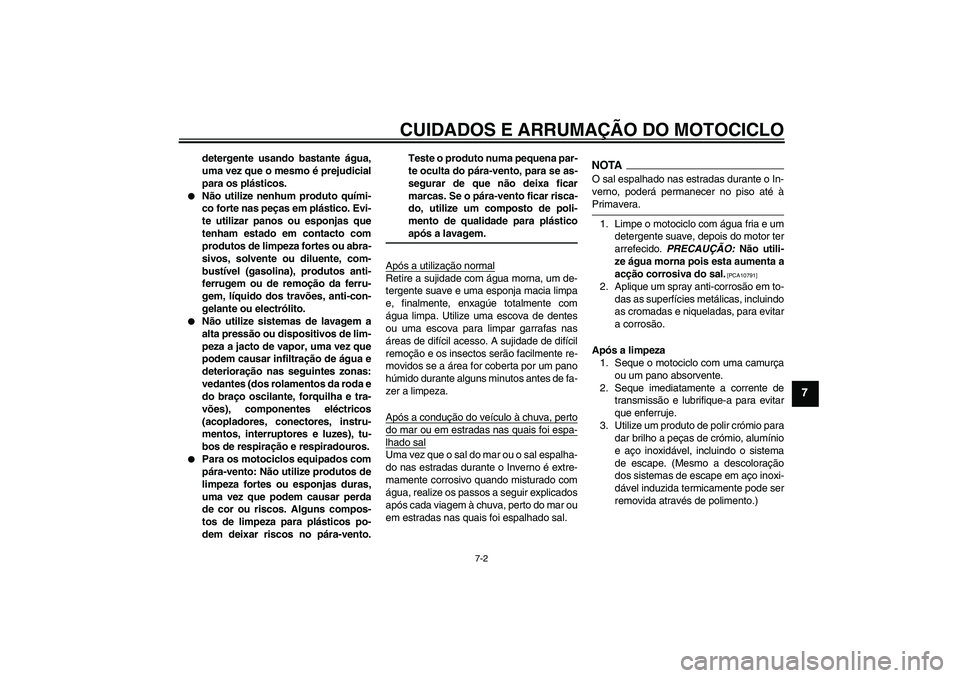

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-2
7
detergente usando bastante água,
uma vez que o mesmo é prejudicial
para os plásticos.


Não utilize nenhum produto quími-
co forte nas peças em plástico. Evi-
te utilizar panos ou esponjas que
tenham estado em contacto com
produtos de limpeza fortes ou abra-
sivos, solvente ou diluente, com-
bustível (gasolina), produtos anti-
ferrugem ou de remoção da ferru-
gem, líquido dos travões, anti-con-
gelante ou electrólito.


Não utilize sistemas de lavagem a
alta pressão ou dispositivos de lim-
peza a jacto de vapor, uma vez que
podem causar infiltração de água e
deterioração nas seguintes zonas:
vedantes (dos rolamentos da roda e
do braço oscilante, forquilha e tra-
vões), componentes eléctricos
(acopladores, conectores, instru-
mentos, interruptores e luzes), tu-
bos de respiração e respiradouros.


Para os motociclos equipados com
pára-vento: Não utilize produtos de
limpeza fortes ou esponjas duras,
uma vez que podem causar perda
de cor ou riscos. Alguns compos-
tos de limpeza para plásticos po-
dem deixar riscos no pára-vento.Teste o produto numa pequena par-
te oculta do pára-vento, para se as-
segurar de que não deixa ficar
marcas. Se o pára-vento ficar risca-
do, utilize um composto de poli-
mento de qualidade para plástico
após a lavagem.
Após a utilização normal
Retire a sujidade com água morna, um de-
tergente suave e uma esponja macia limpa
e, finalmente, enxagúe totalmente com
água limpa. Utilize uma escova de dentes
ou uma escova para limpar garrafas nas
áreas de difícil acesso. A sujidade de difícil
remoção e os insectos serão facilmente re-
movidos se a área for coberta por um pano
húmido durante alguns minutos antes de fa-
zer a limpeza.
Após a condução do veículo à chuva, pertodo mar ou em estradas nas quais foi espa-lhado salUma vez que o sal do mar ou o sal espalha-
do nas estradas durante o Inverno é extre-
mamente corrosivo quando misturado com
água, realize os passos a seguir explicados
após cada viagem à chuva, perto do mar ou
em estradas nas quais foi espalhado sal.
NOTAO sal espalhado nas estradas durante o In-
verno, poderá permanecer no piso até àPrimavera.
1. Limpe o motociclo com água fria e um
detergente suave, depois do motor ter
arrefecido. PRECAUÇÃO: Não utili-
ze água morna pois esta aumenta a
acção corrosiva do sal.
[PCA10791]
2. Aplique um spray anti-corrosão em to-
das as superfícies metálicas, incluindo
as cromadas e niqueladas, para evitar
a corrosão.
Após a limpeza
1. Seque o motociclo com uma camurça
ou um pano absorvente.
2. Seque imediatamente a corrente de
transmissão e lubrifique-a para evitar
que enferruje.
3. Utilize um produto de polir crómio para
dar brilho a peças de crómio, alumínio
e aço inoxidável, incluindo o sistema
de escape. (Mesmo a descoloração
dos sistemas de escape em aço inoxi-
dável induzida termicamente pode ser
removida através de polimento.)
U2D1P3P0.book Page 2 Monday, July 14, 2008 6:05 PM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-3
7
4. Para evitar a corrosão, é recomenda-
da a aplicação de um spray anti-corro-
são em todas as superfícies
metálicas, incluindo as cromadas e ni-
queladas.
5. Utilize um óleo em spray como produ-
to de limpeza universal para remover
qualquer sujidade remanescente.
6. Retoque pequenos danos na pintura
provocados por pedras, etc.
7. Encere todas as superfícies pintadas.
8. Deixe o motociclo secar completa-
mente antes de o guardar ou tapar.
AV I S O
PWA11131
A presença de contaminantes nos tra-
vões ou nos pneus pode provocar a per-
da de controlo.

Certifique-se de que não existe óleo
ou cera nos travões ou nos pneus.


Caso necessário, limpe os discos
do travão e os revestimentos do tra-
vão com um agente de limpeza de
discos do travão normal ou aceto-
na, e lave os pneus com água mor-
na e um detergente suave. Antes de
conduzir a velocidades superiores,
teste o motociclo quanto ao desem-
penho dos travões e ao comporta-mento nas curvas.
PRECAUÇÃO
PCA10800


Aplique óleo em spray ou cera com
moderação e certifique-se de que
limpa qualquer excesso.


Nunca aplique óleo nem cera em
peças de borracha e plástico, trate-
as com um produto de tratamento
adequado.


Evite utilizar compostos de poli-
mento abrasivos, pois estes des-gastam a pintura.
NOTA

Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar.


As lavagens, o tempo de chuva ou os
climas húmidos podem causar o em-
baciamento da lente do farol dianteiro.
Ligar o farol dianteiro durante um pe-
queno período de tempo ajudará a re-mover a humidade da lente.
PAU26181
Armazenagem Curto prazo
Guarde sempre o seu motociclo num local
fresco e seco e, se necessário, utilize uma
cobertura porosa para o proteger do pó.PRECAUÇÃO
PCA10810


Guardar o motociclo num comparti-
mento com fraca ventilação ou
tapá-lo com um oleado, enquanto
este se encontra ainda molhado,
permitirá a infiltração de água e hu-
midade, o que provocará o apareci-
mento de ferrugem.


Para prevenir a corrosão, evite ca-
ves húmidas, estábulos (devido à
presença de amónia) e áreas onde
estejam armazenados químicos for-tes.
Longo prazo
Antes de guardar o seu motociclo durante
vários meses:
1. Siga todas as instruções da secção
“Cuidados” deste capítulo.
U2D1P3P0.book Page 3 Monday, July 14, 2008 6:05 PM

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-4
7
2. Encha o depósito de combustível e
adicione estabilizador de combustível
(se disponível) para evitar que o depó-
sito enferruje e que o combustível se
deteriore.
3. Execute os passos que se seguem
para proteger os cilindros, os anéis do
pistão, etc. da corrosão.
a. Retire as tampas das velas de igni-
ção e as velas.
b. Verta uma colher de chá de óleo
do motor na cavidade de cada
uma das velas de ignição.
c. Coloque as tampas das velas de
ignição nas respectivas velas, e
coloque as velas na cabeça de ci-
lindros de modo a que os eléctro-
dos fiquem ligados à terra. (Isto
limitará a produção de faíscas du-
rante o passo seguinte.)
d. Coloque várias vezes o motor em
funcionamento, utilizando o motor
de arranque. (Esta acção revestirá
as paredes do cilindro com óleo.)
AVISO! Para evitar danos ou fe-
rimentos provocados por faís-
cas, certifique-se de que liga os
eléctrodos da vela de ignição à
terra enquanto liga o motor.
[PWA10951]
e. Retire as tampas das velas de igni-
ção e, de seguida, instale as velas
de ignição e as respectivas tam-
pas.
4. Lubrifique todos os cabos de controlo
e pontos articulados de todas as ala-
vancas e pedais, assim como do des-
canso lateral/descanso central.
5. Verifique e, se necessário, corrija a
pressão de ar dos pneus, e finalmente
levante o motociclo de modo a que
ambas as rodas fiquem afastadas do
chão. Como alternativa, rode um pou-
co as rodas todos os meses para evi-
tar que os pneus se degradem num
determinado ponto.
6. Tape a saída do silencioso com um
saco de plástico para evitar a entrada
de humidade.
7. Retire a bateria e carregue-a totalmen-
te. Guarde-a num local fresco e seco e
carregue-a uma vez por mês. Não
guarde a bateria num local excessiva-
mente frio ou quente [menos de 0 °C
(30 °F) ou mais de 30 °C (90 °F)]. Para
obter mais informações relativamente
ao acondicionamento da bateria, con-
sulte a página 6-30.
NOTAAntes de guardar o motociclo, deverá fazertodas as reparações necessárias.
U2D1P3P0.book Page 4 Monday, July 14, 2008 6:05 PM

ESPECIFICAÇÕES
8-1
8
Dimensões:Comprimento total:
2140 mm (84.3 in)
Largura total:
770 mm (30.3 in)
Altura total:
1060 mm (41.7 in)
Altura do assento:
815 mm (32.1 in)
Distância entre os eixos:
1460 mm (57.5 in)
Distância mínima do chão:
135 mm (5.31 in)
Raio de viragem mínimo:
3000 mm (118.1 in)Peso:Com óleo e combustível:
FZ1-N 214.0 kg (472 lb)
FZ1-NA 221.0 kg (487 lb)Motor:Tipo:
Arrefecido por circulação de líquido a
quatro tempos, dois veios de excêntricos
em cada cabeça (DOHC)
Disposição do cilindro:
4 cilindros paralelos inclinados para a
frente
Cilindrada:
998.0 cm³
Diâmetro × curso:
77.0 × 53.6 mm (3.03 × 2.11 in)
Relação de compressão:
11.50 :1Sistema de arranque:
Arrancador eléctrico
Sistema de lubrificação:
Cárter húmido
Óleo de motor:Tipo:
SAE 10W-30 ou SAE 10W-40 ou SAE
15W-40 ou SAE 20W-40 ou SAE 20W-50
Grau recomendado do óleo de motor:
Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor:
Sem substituição do cartucho do filtro de
óleo:
2.90 L (3.07 US qt, 2.55 Imp.qt)
Com substituição do cartucho do filtro de
óleo:
3.10 L (3.28 US qt, 2.73 Imp.qt)Sistema de refrigeração:Capacidade do reservatório de refrigerante
(até à marca de nível máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)Capacidade do radiador (incluindo todas as
vias):
2.25 L (2.38 US qt, 1.98 Imp.qt)
Filtro de ar:Elemento do filtro de ar:
Elemento de papel revestido a óleoCombustível:Combustível recomendado:
Apenas gasolina sem chumbo normal
Capacidade do depósito de combustível:
18.0 L (4.76 US gal, 3.96 Imp.gal)
Volume da reserva de combustível:
3.4 L (0.90 US gal, 0.75 Imp.gal)Injecção de combustível:Corpo do acelerador:
Fabricante:
MIKUNI
Tipo/quantidade:
SE 45EIDW-B41/1Vela(s) de ignição:Fabricante/modelo:
NGK/CR9EK
Distância do eléctrodo da vela de ignição:
0.6–0.7 mm (0.024–0.028 in)Embraiagem:Tipo de embraiagem:
Em óleo, multi-discoTransmissão:Sistema primário de redução:
Engrenagem de dentes direitos
Relação primária de redução:
65/43 (1.512)
Sistema secundário de redução:
Transmissão por corrente
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U2D1P3P0.book Page 1 Monday, July 14, 2008 6:05 PM
