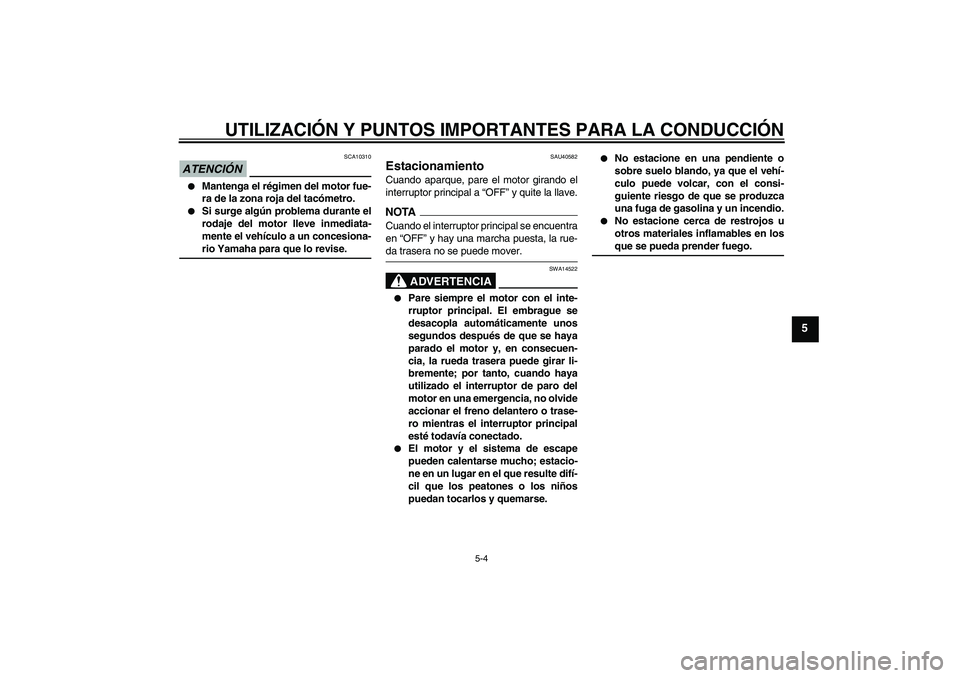

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-4
5
ATENCIÓN
SCA10310


Mantenga el régimen del motor fue-
ra de la zona roja del tacómetro.


Si surge algún problema durante el
rodaje del motor lleve inmediata-
mente el vehículo a un concesiona-rio Yamaha para que lo revise.
SAU40582
Estacionamiento Cuando aparque, pare el motor girando el
interruptor principal a “OFF” y quite la llave.NOTACuando el interruptor principal se encuentra
en “OFF” y hay una marcha puesta, la rue-da trasera no se puede mover.
ADVERTENCIA
SWA14522


Pare siempre el motor con el inte-
rruptor principal. El embrague se
desacopla automáticamente unos
segundos después de que se haya
parado el motor y, en consecuen-
cia, la rueda trasera puede girar li-
bremente; por tanto, cuando haya
utilizado el interruptor de paro del
motor en una emergencia, no olvide
accionar el freno delantero o trase-
ro mientras el interruptor principal
esté todavía conectado.


El motor y el sistema de escape
pueden calentarse mucho; estacio-
ne en un lugar en el que resulte difí-
cil que los peatones o los niños
puedan tocarlos y quemarse.


No estacione en una pendiente o
sobre suelo blando, ya que el vehí-
culo puede volcar, con el consi-
guiente riesgo de que se produzca
una fuga de gasolina y un incendio.


No estacione cerca de restrojos u
otros materiales inflamables en losque se pueda prender fuego.
U2D2S3S0.book Page 4 Friday, September 26, 2008 9:21 AM

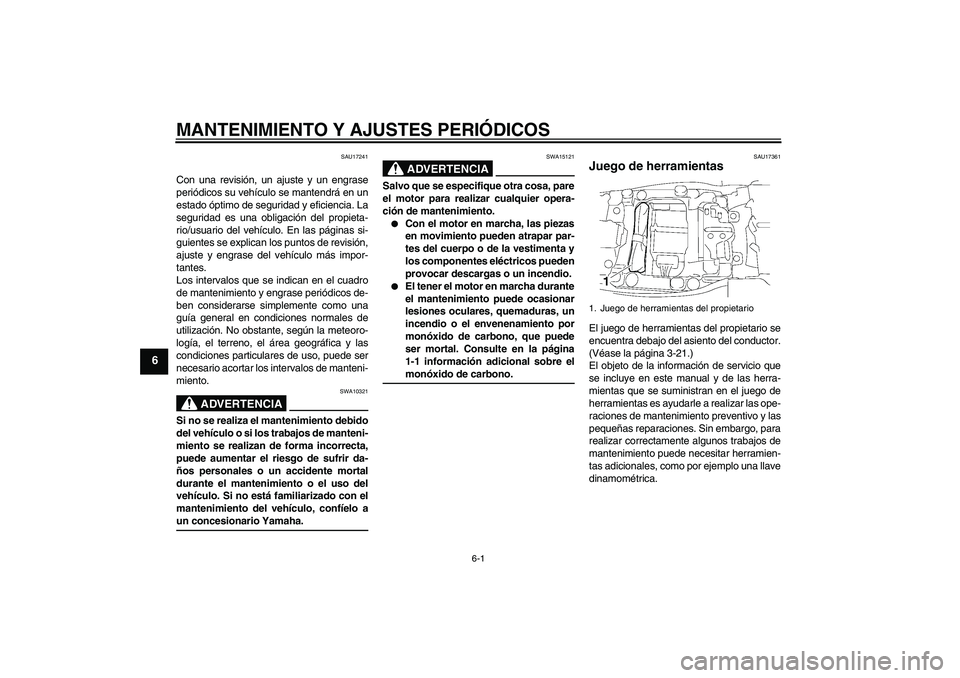

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-1
6
SAU17241
Con una revisión, un ajuste y un engrase
periódicos su vehículo se mantendrá en un
estado óptimo de seguridad y eficiencia. La
seguridad es una obligación del propieta-
rio/usuario del vehículo. En las páginas si-
guientes se explican los puntos de revisión,
ajuste y engrase del vehículo más impor-
tantes.
Los intervalos que se indican en el cuadro
de mantenimiento y engrase periódicos de-
ben considerarse simplemente como una
guía general en condiciones normales de
utilización. No obstante, según la meteoro-
logía, el terreno, el área geográfica y las
condiciones particulares de uso, puede ser
necesario acortar los intervalos de manteni-
miento.
ADVERTENCIA
SWA10321
Si no se realiza el mantenimiento debido
del vehículo o si los trabajos de manteni-
miento se realizan de forma incorrecta,
puede aumentar el riesgo de sufrir da-
ños personales o un accidente mortal
durante el mantenimiento o el uso del
vehículo. Si no está familiarizado con el
mantenimiento del vehículo, confíelo aun concesionario Yamaha.
ADVERTENCIA
SWA15121
Salvo que se especifique otra cosa, pare
el motor para realizar cualquier opera-
ción de mantenimiento.

Con el motor en marcha, las piezas
en movimiento pueden atrapar par-
tes del cuerpo o de la vestimenta y
los componentes eléctricos pueden
provocar descargas o un incendio.


El tener el motor en marcha durante
el mantenimiento puede ocasionar
lesiones oculares, quemaduras, un
incendio o el envenenamiento por
monóxido de carbono, que puede
ser mortal. Consulte en la página
1-1 información adicional sobre elmonóxido de carbono.
SAU17361
Juego de herramientas El juego de herramientas del propietario se
encuentra debajo del asiento del conductor.
(Véase la página 3-21.)
El objeto de la información de servicio que
se incluye en este manual y de las herra-
mientas que se suministran en el juego de
herramientas es ayudarle a realizar las ope-
raciones de mantenimiento preventivo y las
pequeñas reparaciones. Sin embargo, para
realizar correctamente algunos trabajos de
mantenimiento puede necesitar herramien-
tas adicionales, como por ejemplo una llave
dinamométrica.1. Juego de herramientas del propietario
U2D2S3S0.book Page 1 Friday, September 26, 2008 9:21 AM

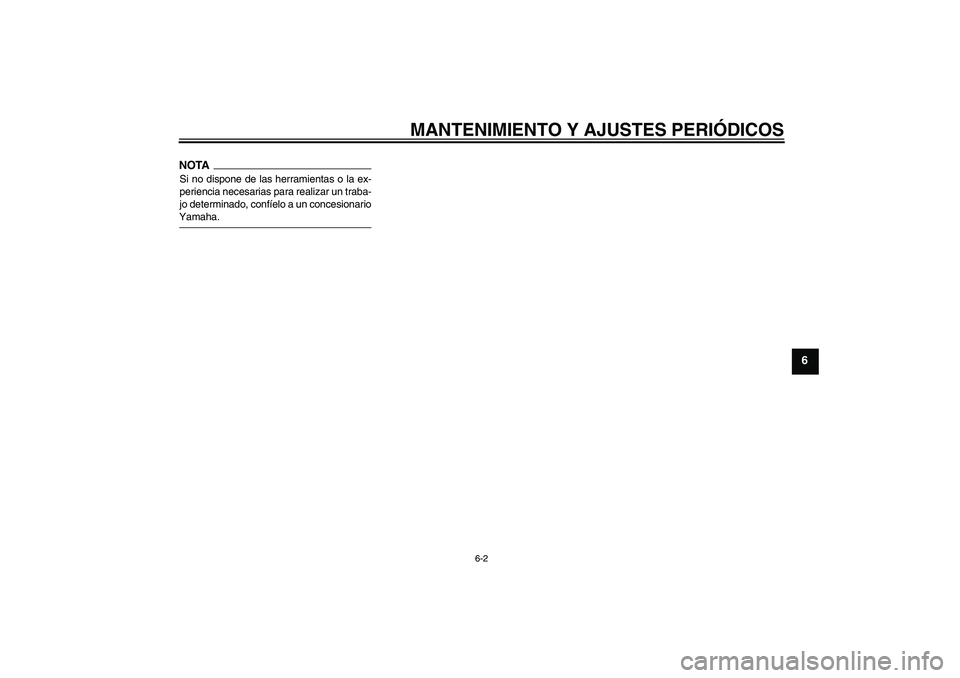

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-2
6
NOTASi no dispone de las herramientas o la ex-
periencia necesarias para realizar un traba-
jo determinado, confíelo a un concesionarioYamaha.U2D2S3S0.book Page 2 Friday, September 26, 2008 9:21 AM

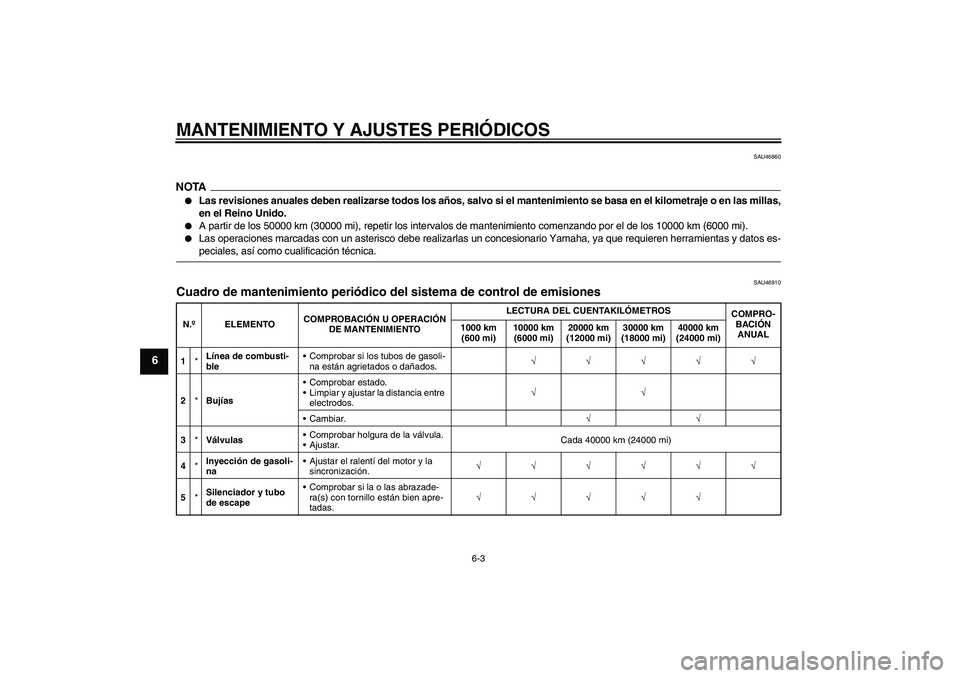

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-3
6
SAU46860
NOTA

Las revisiones anuales deben realizarse todos los años, salvo si el mantenimiento se basa en el kilometraje o en las millas,
en el Reino Unido.


A partir de los 50000 km (30000 mi), repetir los intervalos de mantenimiento comenzando por el de los 10000 km (6000 mi).


Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requieren herramientas y datos es-peciales, así como cualificación técnica.
SAU46910
Cuadro de mantenimiento periódico del sistema de control de emisiones N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Línea de combusti-
bleComprobar si los tubos de gasoli-
na están agrietados o dañados.√√√√√
2*BujíasComprobar estado.
Limpiar y ajustar la distancia entre
electrodos.√√
Cambiar.√√
3*VálvulasComprobar holgura de la válvula.
Ajustar.Cada 40000 km (24000 mi)
4*Inyección de gasoli-
naAjustar el ralentí del motor y la
sincronización.√√√√√√
5*Silenciador y tubo
de escapeComprobar si la o las abrazade-
ra(s) con tornillo están bien apre-
tadas.√√√√√
U2D2S3S0.book Page 3 Friday, September 26, 2008 9:21 AM

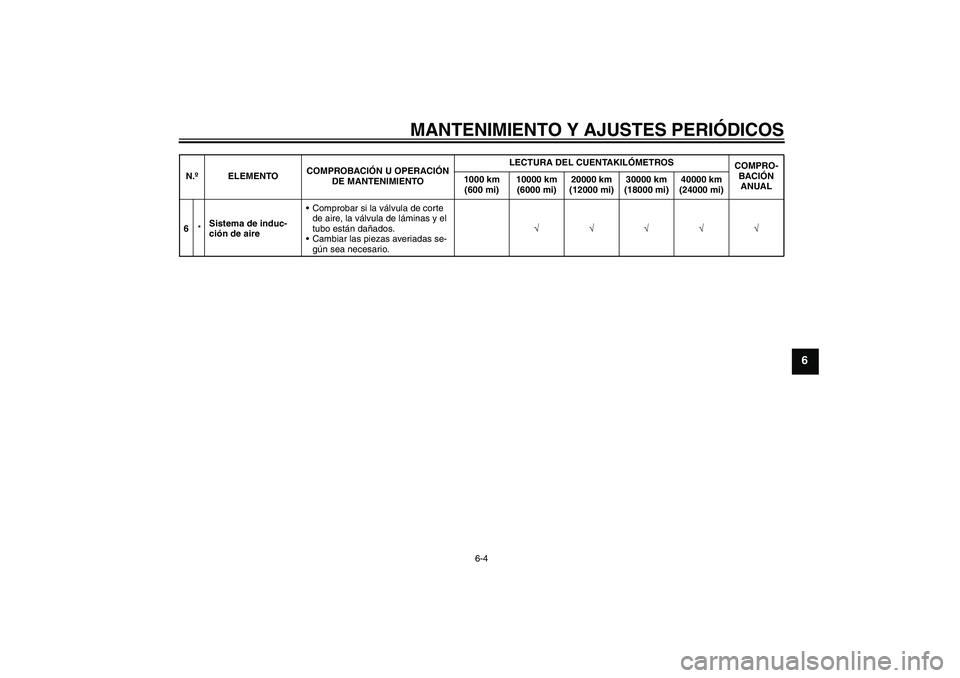

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-4
6
6*Sistema de induc-
ción de aireComprobar si la válvula de corte
de aire, la válvula de láminas y el
tubo están dañados.
Cambiar las piezas averiadas se-
gún sea necesario.√√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U2D2S3S0.book Page 4 Friday, September 26, 2008 9:21 AM

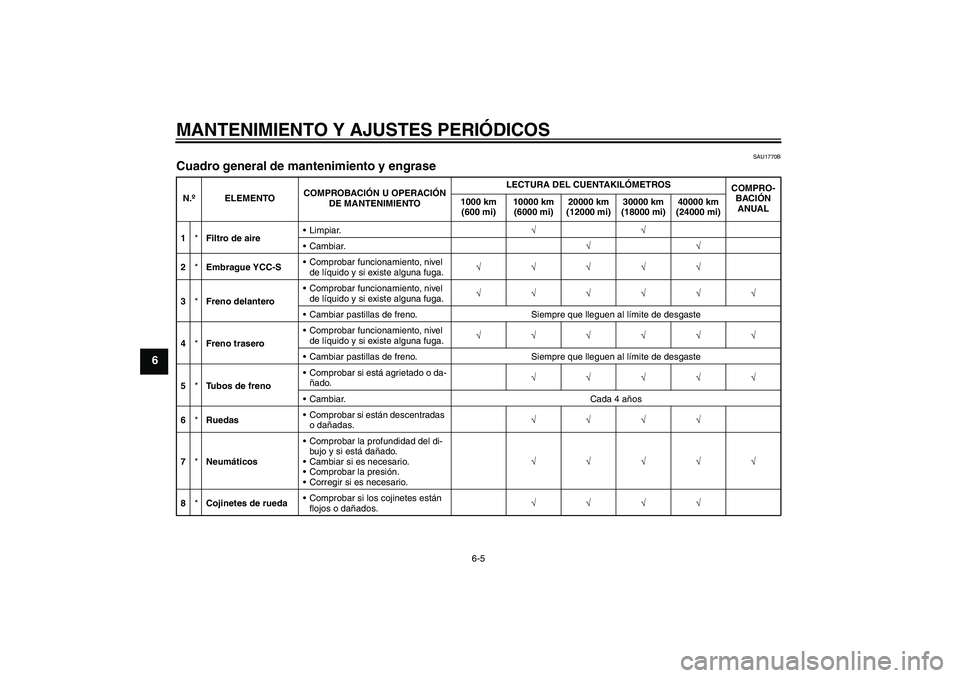

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-5
6
SAU1770B
Cuadro general de mantenimiento y engrase N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Filtro de aireLimpiar.√√
Cambiar.√√
2*Embrague YCC-SComprobar funcionamiento, nivel
de líquido y si existe alguna fuga.√√√√√
3*Freno delanteroComprobar funcionamiento, nivel
de líquido y si existe alguna fuga.√√√√√√
Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
4*Freno traseroComprobar funcionamiento, nivel
de líquido y si existe alguna fuga.√√√√√√
Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
5*Tubos de frenoComprobar si está agrietado o da-
ñado.√√√√√
Cambiar. Cada 4 años
6*RuedasComprobar si están descentradas
o dañadas.√√√√
7*NeumáticosComprobar la profundidad del di-
bujo y si está dañado.
Cambiar si es necesario.
Comprobar la presión.
Corregir si es necesario.√√√√√
8*Cojinetes de ruedaComprobar si los cojinetes están
flojos o dañados.√√√√
U2D2S3S0.book Page 5 Friday, September 26, 2008 9:21 AM

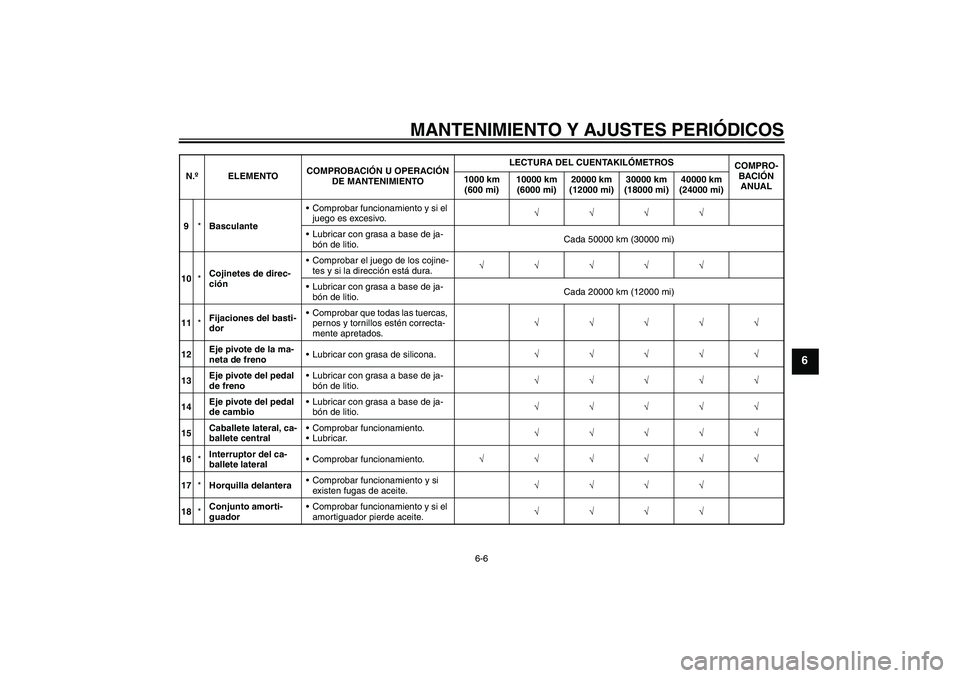

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-6
6
9*BasculanteComprobar funcionamiento y si el
juego es excesivo.√√√√
Lubricar con grasa a base de ja-
bón de litio.Cada 50000 km (30000 mi)
10*Cojinetes de direc-
ciónComprobar el juego de los cojine-
tes y si la dirección está dura.√√√√√
Lubricar con grasa a base de ja-
bón de litio.Cada 20000 km (12000 mi)
11*Fijaciones del basti-
dorComprobar que todas las tuercas,
pernos y tornillos estén correcta-
mente apretados.√√√√√
12Eje pivote de la ma-
neta de frenoLubricar con grasa de silicona.√√√√√
13Eje pivote del pedal
de frenoLubricar con grasa a base de ja-
bón de litio.√√√√√
14Eje pivote del pedal
de cambioLubricar con grasa a base de ja-
bón de litio.√√√√√
15Caballete lateral, ca-
ballete centralComprobar funcionamiento.
Lubricar.√√√√√
16*Interruptor del ca-
ballete lateralComprobar funcionamiento.√√√√√√
17*Horquilla delanteraComprobar funcionamiento y si
existen fugas de aceite.√√√√
18*Conjunto amorti-
guadorComprobar funcionamiento y si el
amortiguador pierde aceite.√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U2D2S3S0.book Page 6 Friday, September 26, 2008 9:21 AM

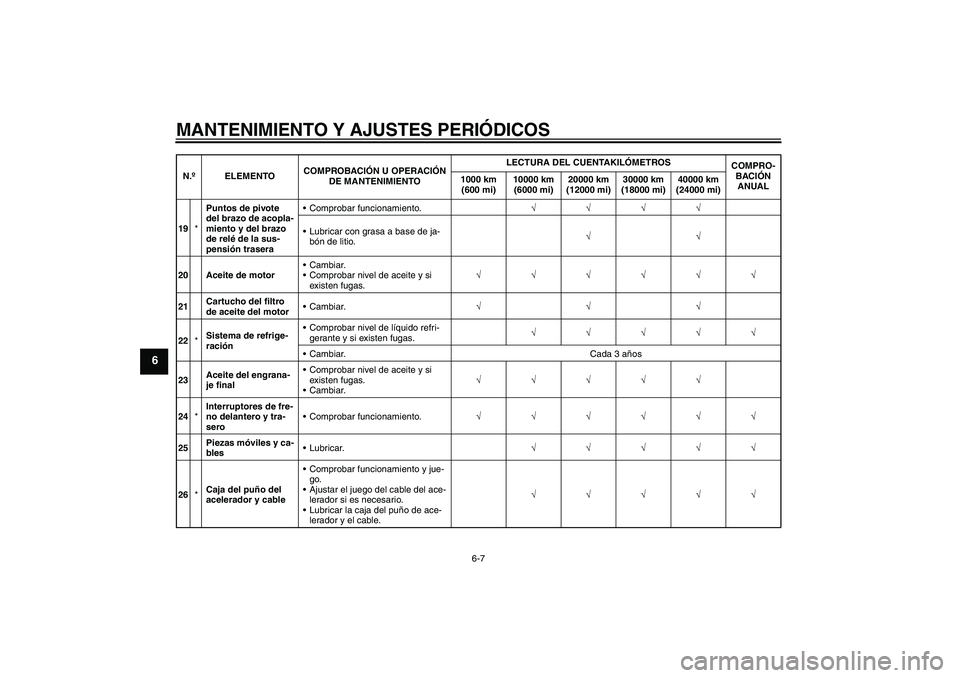

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-7
6
19*Puntos de pivote
del brazo de acopla-
miento y del brazo
de relé de la sus-
pensión traseraComprobar funcionamiento.√√√√
Lubricar con grasa a base de ja-
bón de litio.√√
20 Aceite de motorCambiar.
Comprobar nivel de aceite y si
existen fugas.√√√√√√
21Cartucho del filtro
de aceite del motorCambiar.√√√
22*Sistema de refrige-
raciónComprobar nivel de líquido refri-
gerante y si existen fugas.√√√√√
Cambiar. Cada 3 años
23Aceite del engrana-
je finalComprobar nivel de aceite y si
existen fugas.
Cambiar.√√√√√
24*Interruptores de fre-
no delantero y tra-
seroComprobar funcionamiento.√√√√√√
25Piezas móviles y ca-
blesLubricar.√√√√√
26*Caja del puño del
acelerador y cableComprobar funcionamiento y jue-
go.
Ajustar el juego del cable del ace-
lerador si es necesario.
Lubricar la caja del puño de ace-
lerador y el cable.√√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN
ANUAL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U2D2S3S0.book Page 7 Friday, September 26, 2008 9:21 AM
