2009 YAMAHA FJR1300AS Manuale de Empleo (in Spanish)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
3

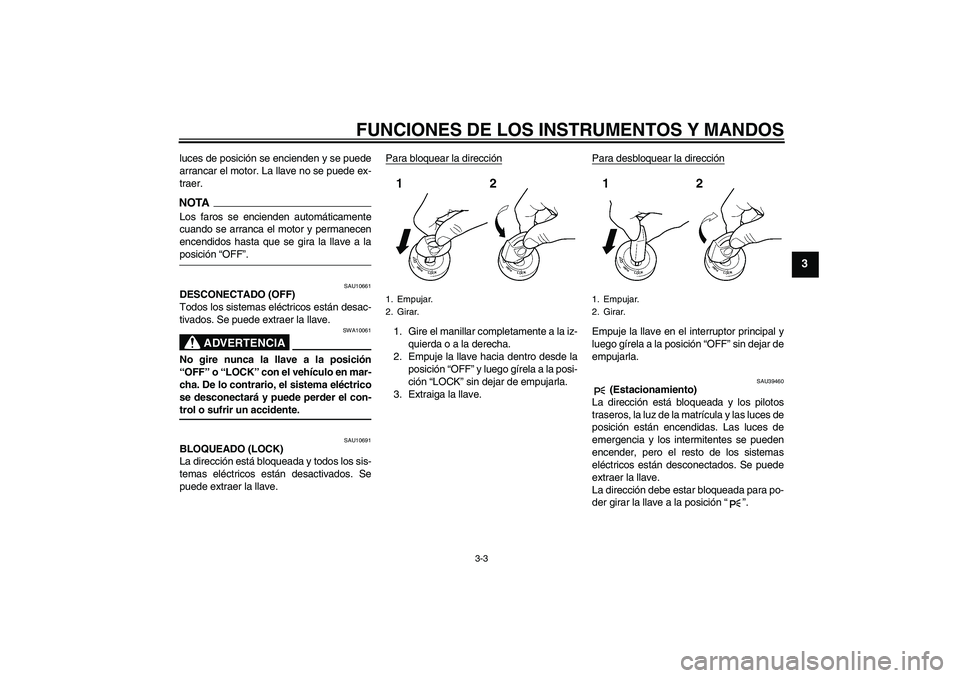

luces de posición se encienden y se puede
arrancar el motor. La llave no se puede ex-
traer.NOTALos faros se encienden automáticamente
cuando se arranca el motor y permanecen
encendidos hasta que se gira la llave a laposición “OFF”.
SAU10661
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10061
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y puede perder el con-trol o sufrir un accidente.
SAU10691
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los sis-
temas eléctricos están desactivados. Se
puede extraer la llave.Para bloquear la dirección
1. Gire el manillar completamente a la iz-
quierda o a la derecha.
2. Empuje la llave hacia dentro desde la
posición “OFF” y luego gírela a la posi-
ción “LOCK” sin dejar de empujarla.
3. Extraiga la llave.Para desbloquear la dirección
Empuje la llave en el interruptor principal y
luego gírela a la posición “OFF” sin dejar de
empujarla.
SAU39460
(Estacionamiento)
La dirección está bloqueada y los pilotos
traseros, la luz de la matrícula y las luces de
posición están encendidas. Las luces de
emergencia y los intermitentes se pueden
encender, pero el resto de los sistemas
eléctricos están desconectados. Se puede
extraer la llave.
La dirección debe estar bloqueada para po-
der girar la llave a la posición“”.
1. Empujar.
2. Girar.
1. Empujar.
2. Girar.
U2D2S3S0.book Page 3 Friday, September 26, 2008 9:21 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
3
ATENCIÓN
SCA11020
No utilice la posición de estacionamien-
to durante un periodo de tiempo prolon-
gado; de lo contrario puede descargarsela batería.
SAU11003

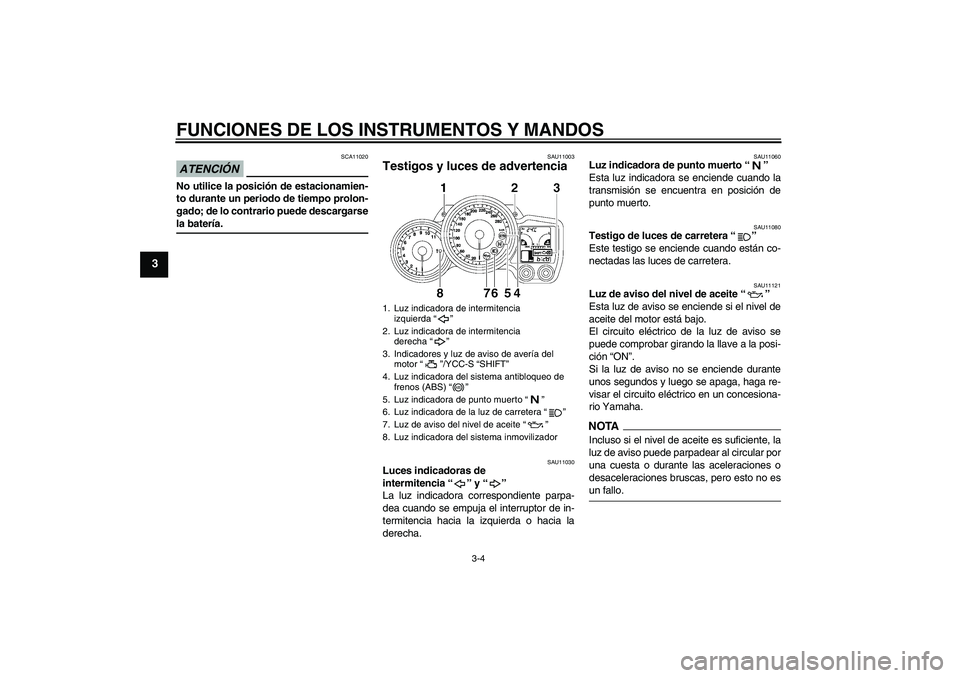

Testigos y luces de advertencia
SAU11030
Luces indicadoras de
intermitencia“” y“”
La luz indicadora correspondiente parpa-
dea cuando se empuja el interruptor de in-
termitencia hacia la izquierda o hacia la
derecha.
SAU11060
Luz indicadora de punto muerto“”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11080
Testigo de luces de carretera“”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU11121
Luz de aviso del nivel de aceite“”
Esta luz de aviso se enciende si el nivel de
aceite del motor está bajo.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”.
Si la luz de aviso no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-
rio Yamaha.NOTAIncluso si el nivel de aceite es suficiente, la
luz de aviso puede parpadear al circular por
una cuesta o durante las aceleraciones o
desaceleraciones bruscas, pero esto no esun fallo.
1. Luz indicadora de intermitencia
izquierda“”
2. Luz indicadora de intermitencia
derecha“”
3. Indicadores y luz de aviso de avería del
motor“”/YCC-S “SHIFT”
4. Luz indicadora del sistema antibloqueo de
frenos (ABS)“”
5. Luz indicadora de punto muerto“”
6. Luz indicadora de la luz de carretera“”
7. Luz de aviso del nivel de aceite“”
8. Luz indicadora del sistema inmovilizador
ABS
U2D2S3S0.book Page 4 Friday, September 26, 2008 9:21 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
3
SAU40516

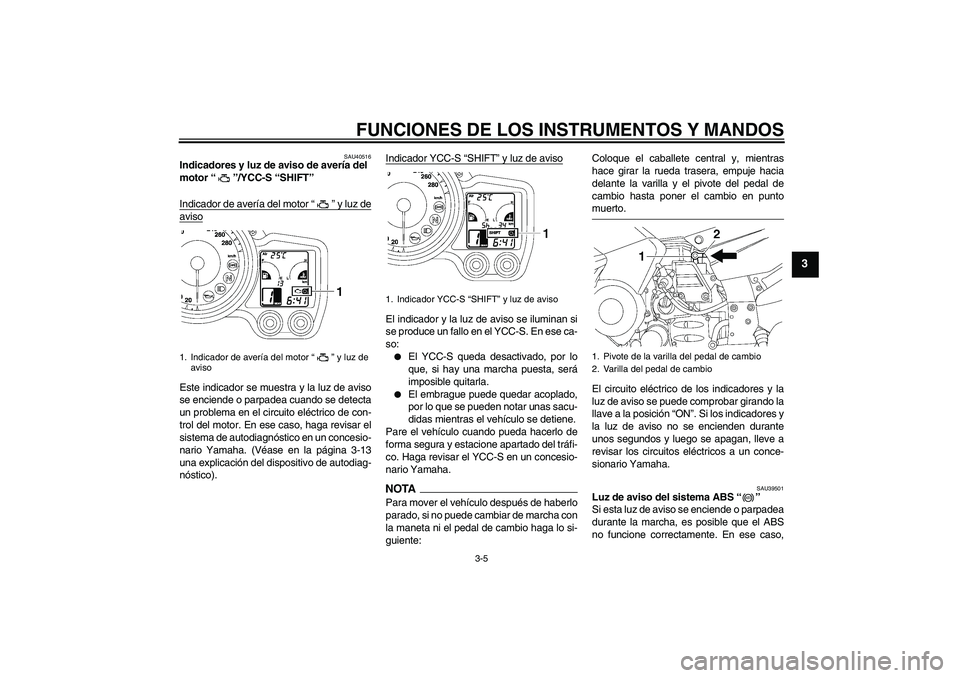

Indicadores y luz de aviso de avería del
motor“”/YCC-S “SHIFT”
Indicador de avería del motor“” y luz deavisoEste indicador se muestra y la luz de aviso
se enciende o parpadea cuando se detecta
un problema en el circuito eléctrico de con-
trol del motor. En ese caso, haga revisar el
sistema de autodiagnóstico en un concesio-
nario Yamaha. (Véase en la página 3-13
una explicación del dispositivo de autodiag-
nóstico).Indicador YCC-S “SHIFT” y luz de aviso
El indicador y la luz de aviso se iluminan si
se produce un fallo en el YCC-S. En ese ca-
so:

El YCC-S queda desactivado, por lo
que, si hay una marcha puesta, será
imposible quitarla.


El embrague puede quedar acoplado,
por lo que se pueden notar unas sacu-
didas mientras el vehículo se detiene.
Pare el vehículo cuando pueda hacerlo de
forma segura y estacione apartado del tráfi-
co. Haga revisar el YCC-S en un concesio-
nario Yamaha.
NOTAPara mover el vehículo después de haberlo
parado, si no puede cambiar de marcha con
la maneta ni el pedal de cambio haga lo si-
guiente:Coloque el caballete central y, mientras
hace girar la rueda trasera, empuje hacia
delante la varilla y el pivote del pedal de
cambio hasta poner el cambio en punto
muerto.
El circuito eléctrico de los indicadores y la
luz de aviso se puede comprobar girando la
llave a la posición “ON”. Si los indicadores y
la luz de aviso no se encienden durante
unos segundos y luego se apagan, lleve a
revisar los circuitos eléctricos a un conce-
sionario Yamaha.
SAU39501
Luz de aviso del sistema ABS“”
Si esta luz de aviso se enciende o parpadea
durante la marcha, es posible que el ABS
no funcione correctamente. En ese caso,
1. Indicador de avería del motor“” y luz de
aviso
1. Indicador YCC-S “SHIFT” y luz de aviso
1. Pivote de la varilla del pedal de cambio
2. Varilla del pedal de cambio
ABS
U2D2S3S0.book Page 5 Friday, September 26, 2008 9:21 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3
haga revisar el sistema lo antes posible en
un concesionario Yamaha. (Véase la pági-
na 3-18.)
ADVERTENCIA
SWA10081
Si la luz de aviso del ABS se enciende o
parpadea durante la marcha, el sistema
de frenos pasa a freno convencional.
Por lo tanto, tenga cuidado de no hacer
que las ruedas se bloqueen en las frena-
das de emergencia. Si la luz de aviso se
enciende o parpadea durante la marcha,
haga revisar el sistema de frenos lo an-
tes posible en un concesionarioYamaha.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”.
Si la luz de aviso no se enciende o perma-
nece encendida, haga comprobar el circuito
eléctrico en un concesionario Yamaha.

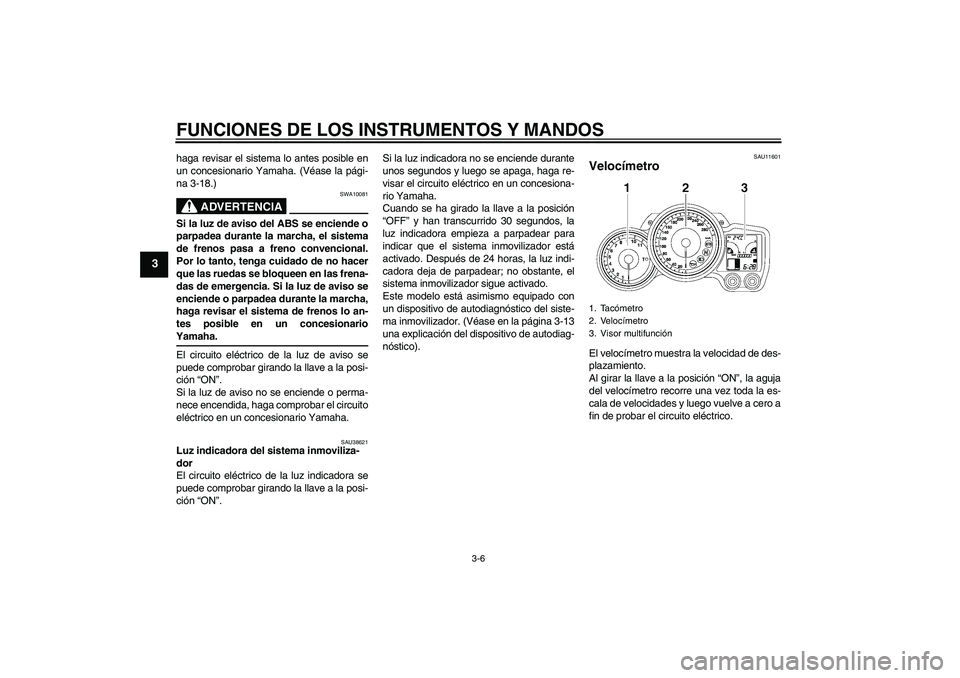

SAU38621
Luz indicadora del sistema inmoviliza-
dor
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”.Si la luz indicadora no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-
rio Yamaha.
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora empieza a parpadear para
indicar que el sistema inmovilizador está
activado. Después de 24 horas, la luz indi-
cadora deja de parpadear; no obstante, el
sistema inmovilizador sigue activado.
Este modelo está asimismo equipado con
un dispositivo de autodiagnóstico del siste-
ma inmovilizador. (Véase en la página 3-13
una explicación del dispositivo de autodiag-
nóstico).
SAU11601
Velocímetro El velocímetro muestra la velocidad de des-
plazamiento.
Al girar la llave a la posición “ON”, la aguja
del velocímetro recorre una vez toda la es-
cala de velocidades y luego vuelve a cero a
fin de probar el circuito eléctrico.1. Tacómetro
2. Velocímetro
3. Visor multifunción
U2D2S3S0.book Page 6 Friday, September 26, 2008 9:21 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
SAU11872
Tacómetro El tacómetro eléctrico permite al conductor
vigilar el régimen del motor y mantenerlo
dentro de los márgenes de potencia ade-
cuados.
Al girar la llave a la posición “ON”, la aguja
del tacómetro recorre una vez toda la esca-
la de r/min y luego vuelve a cero r/min a fin
de probar el circuito eléctrico.ATENCIÓN
SCA10031
No utilice el motor en la zona roja del ta-
cómetro.Zona roja: a partir de 9000 r/min
SAU40537

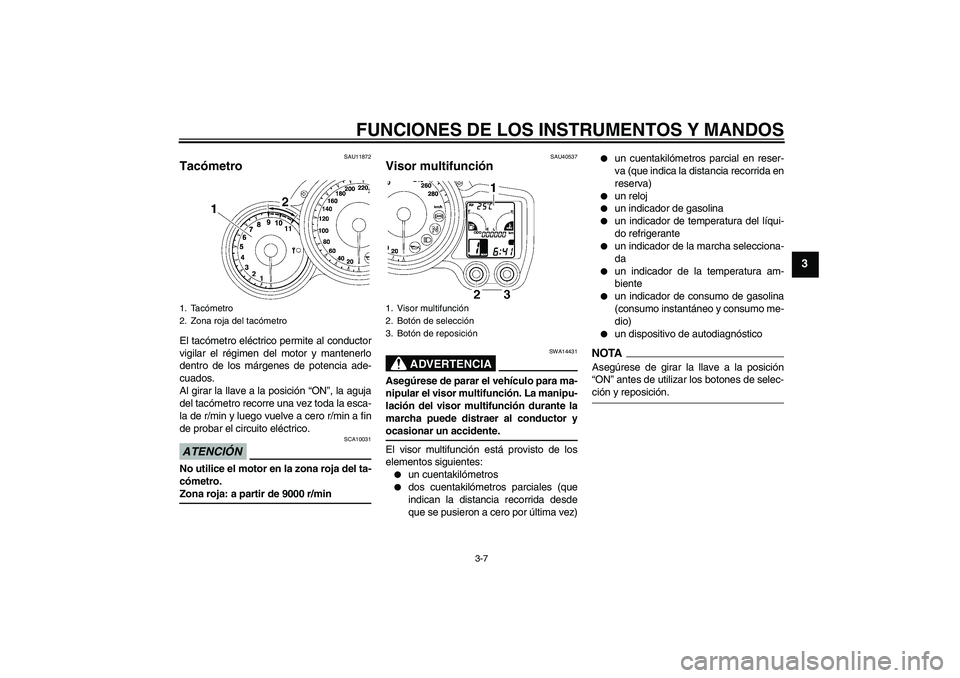

Visor multifunción
ADVERTENCIA
SWA14431
Asegúrese de parar el vehículo para ma-
nipular el visor multifunción. La manipu-
lación del visor multifunción durante la
marcha puede distraer al conductor yocasionar un accidente.
El visor multifunción está provisto de los
elementos siguientes:

un cuentakilómetros


dos cuentakilómetros parciales (que
indican la distancia recorrida desde
que se pusieron a cero por última vez)


un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida en
reserva)


un reloj


un indicador de gasolina


un indicador de temperatura del líqui-
do refrigerante


un indicador de la marcha selecciona-
da


un indicador de la temperatura am-
biente


un indicador de consumo de gasolina
(consumo instantáneo y consumo me-
dio)


un dispositivo de autodiagnóstico
NOTAAsegúrese de girar la llave a la posición
“ON” antes de utilizar los botones de selec-ción y reposición.
1. Tacómetro
2. Zona roja del tacómetro
1. Visor multifunción
2. Botón de selección
3. Botón de reposición
U2D2S3S0.book Page 7 Friday, September 26, 2008 9:21 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3

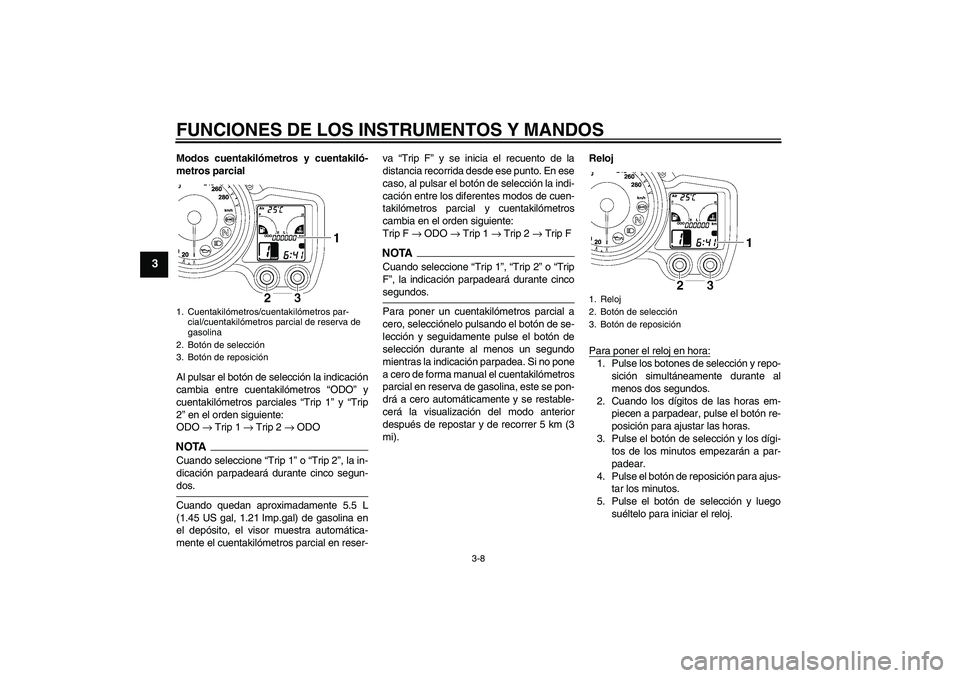

Modos cuentakilómetros y cuentakiló-
metros parcial
Al pulsar el botón de selección la indicación
cambia entre cuentakilómetros “ODO” y
cuentakilómetros parciales “Trip 1” y “Trip
2” en el orden siguiente:
ODO → Trip 1 → Trip 2 → ODONOTACuando seleccione “Trip 1” o “Trip 2”, la in-
dicación parpadeará durante cinco segun-dos.
Cuando quedan aproximadamente 5.5 L
(1.45 US gal, 1.21 Imp.gal) de gasolina en
el depósito, el visor muestra automática-
mente el cuentakilómetros parcial en reser-va “Trip F” y se inicia el recuento de la
distancia recorrida desde ese punto. En ese
caso, al pulsar el botón de selección la indi-
cación entre los diferentes modos de cuen-
takilómetros parcial y cuentakilómetros
cambia en el orden siguiente:
Trip F → ODO → Trip 1 → Trip 2 → Trip F
NOTACuando seleccione “Trip 1”, “Trip 2” o “Trip
F”, la indicación parpadeará durante cincosegundos.
Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el botón de se-
lección y seguidamente pulse el botón de
selección durante al menos un segundo
mientras la indicación parpadea. Si no pone
a cero de forma manual el cuentakilómetros
parcial en reserva de gasolina, este se pon-
drá a cero automáticamente y se restable-
cerá la visualización del modo anterior
después de repostar y de recorrer 5 km (3
mi).Reloj
Para poner el reloj en hora:
1. Pulse los botones de selección y repo-
sición simultáneamente durante al
menos dos segundos.
2. Cuando los dígitos de las horas em-
piecen a parpadear, pulse el botón re-
posición para ajustar las horas.
3. Pulse el botón de selección y los dígi-
tos de los minutos empezarán a par-
padear.
4. Pulse el botón de reposición para ajus-
tar los minutos.
5. Pulse el botón de selección y luego
suéltelo para iniciar el reloj.
1. Cuentakilómetros/cuentakilómetros par-
cial/cuentakilómetros parcial de reserva de
gasolina
2. Botón de selección
3. Botón de reposición
1. Reloj
2. Botón de selección
3. Botón de reposición
U2D2S3S0.book Page 8 Friday, September 26, 2008 9:21 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3
Indicador de gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. Los
segmentos del indicador desaparecen ha-

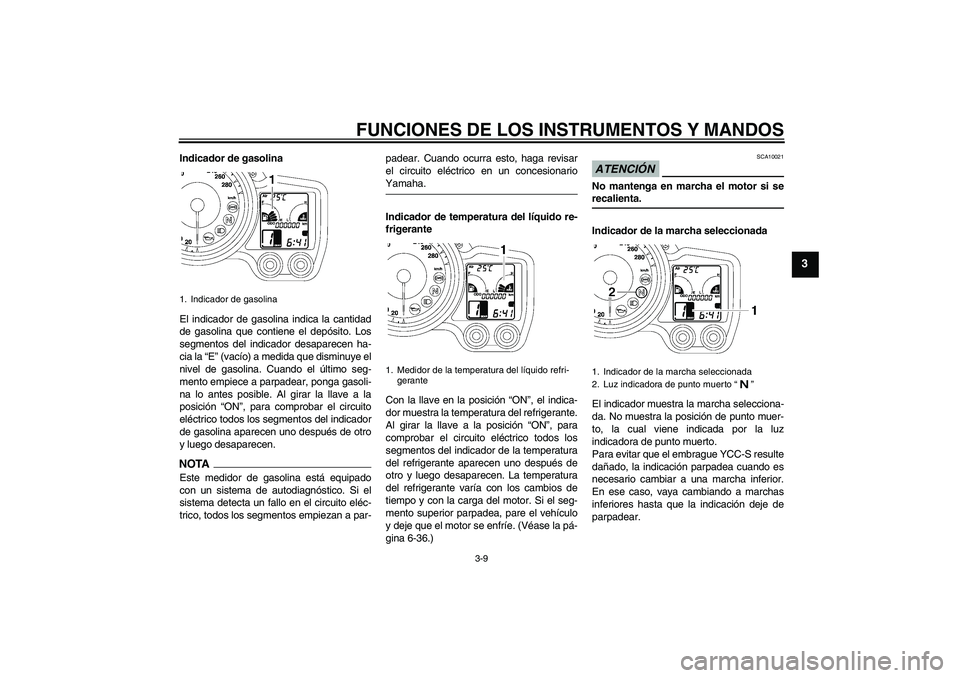

cia la “E” (vacío) a medida que disminuye el
nivel de gasolina. Cuando el último seg-
mento empiece a parpadear, ponga gasoli-
na lo antes posible. Al girar la llave a la
posición “ON”, para comprobar el circuito
eléctrico todos los segmentos del indicador
de gasolina aparecen uno después de otro
y luego desaparecen.NOTAEste medidor de gasolina está equipado
con un sistema de autodiagnóstico. Si el
sistema detecta un fallo en el circuito eléc-
trico, todos los segmentos empiezan a par-padear. Cuando ocurra esto, haga revisar
el circuito eléctrico en un concesionario
Yamaha.
Indicador de temperatura del líquido re-
frigerante
Con la llave en la posición “ON”, el indica-
dor muestra la temperatura del refrigerante.
Al girar la llave a la posición “ON”, para
comprobar el circuito eléctrico todos los
segmentos del indicador de la temperatura
del refrigerante aparecen uno después de
otro y luego desaparecen. La temperatura
del refrigerante varía con los cambios de
tiempo y con la carga del motor. Si el seg-
mento superior parpadea, pare el vehículo
y deje que el motor se enfríe. (Véase la pá-
gina 6-36.)
ATENCIÓN
SCA10021
No mantenga en marcha el motor si serecalienta.
Indicador de la marcha seleccionada
El indicador muestra la marcha selecciona-
da. No muestra la posición de punto muer-
to, la cual viene indicada por la luz
indicadora de punto muerto.
Para evitar que el embrague YCC-S resulte
dañado, la indicación parpadea cuando es
necesario cambiar a una marcha inferior.
En ese caso, vaya cambiando a marchas
inferiores hasta que la indicación deje de
parpadear.
1. Indicador de gasolina
1. Medidor de la temperatura del líquido refri-
gerante
1. Indicador de la marcha seleccionada
2. Luz indicadora de punto muerto“”
U2D2S3S0.book Page 9 Friday, September 26, 2008 9:21 AM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3
Temperatura ambiente, consumo instan-
táneo de gasolina y consumo medio de
gasolina (excepto Reino Unido)

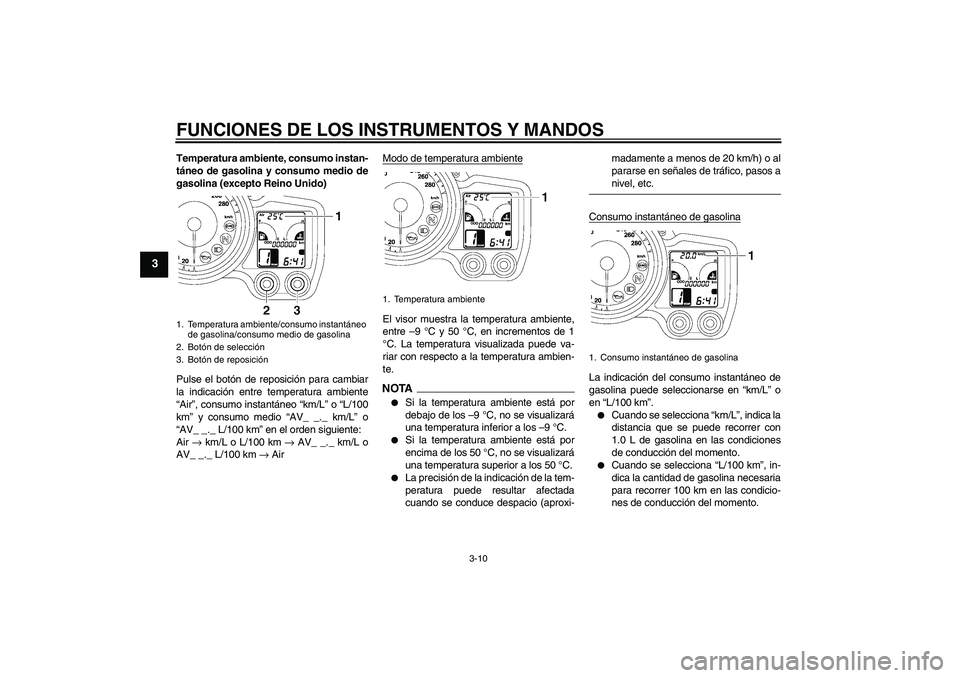

Pulse el botón de reposición para cambiar
la indicación entre temperatura ambiente
“Air”, consumo instantáneo “km/L” o “L/100
km” y consumo medio “AV_ _._ km/L” o
“AV_ _._ L/100 km” en el orden siguiente:
Air → km/L o L/100 km → AV_ _._ km/L o
AV_ _._ L/100 km → AirModo de temperatura ambiente
El visor muestra la temperatura ambiente,
entre –9 °C y 50 °C, en incrementos de 1
°C. La temperatura visualizada puede va-
riar con respecto a la temperatura ambien-
te.NOTA

Si la temperatura ambiente está por
debajo de los –9 °C, no se visualizará
una temperatura inferior a los –9 °C.


Si la temperatura ambiente está por
encima de los 50 °C, no se visualizará
una temperatura superior a los 50 °C.


La precisión de la indicación de la tem-
peratura puede resultar afectada
cuando se conduce despacio (aproxi-madamente a menos de 20 km/h) o al
pararse en señales de tráfico, pasos a
nivel, etc.
Consumo instantáneo de gasolina
La indicación del consumo instantáneo de
gasolina puede seleccionarse en “km/L” o
en “L/100 km”.

Cuando se selecciona “km/L”, indica la
distancia que se puede recorrer con
1.0 L de gasolina en las condiciones
de conducción del momento.


Cuando se selecciona “L/100 km”, in-
dica la cantidad de gasolina necesaria
para recorrer 100 km en las condicio-
nes de conducción del momento.
1. Temperatura ambiente/consumo instantáneo
de gasolina/consumo medio de gasolina
2. Botón de selección
3. Botón de reposición
1. Temperatura ambiente
1. Consumo instantáneo de gasolina
U2D2S3S0.book Page 10 Friday, September 26, 2008 9:21 AM
