2009 YAMAHA FJR1300AS Manuale de Empleo (in Spanish)

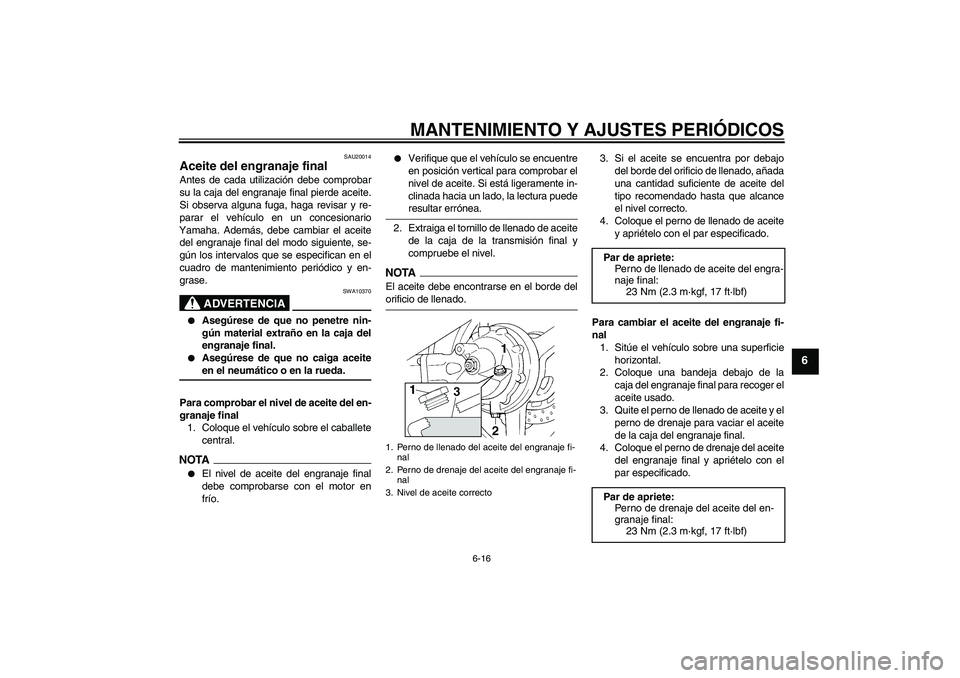

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-16
6
SAU20014
Aceite del engranaje final Antes de cada utilización debe comprobar
su la caja del engranaje final pierde aceite.
Si observa alguna fuga, haga revisar y re-
parar el vehículo en un concesionario
Yamaha. Además, debe cambiar el aceite
del engranaje final del modo siguiente, se-
gún los intervalos que se especifican en el
cuadro de mantenimiento periódico y en-
grase.
ADVERTENCIA
SWA10370


Asegúrese de que no penetre nin-
gún material extraño en la caja del
engranaje final.


Asegúrese de que no caiga aceiteen el neumático o en la rueda.
Para comprobar el nivel de aceite del en-
granaje final
1. Coloque el vehículo sobre el caballete
central.
NOTA

El nivel de aceite del engranaje final
debe comprobarse con el motor en
frío.


Verifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de aceite. Si está ligeramente in-
clinada hacia un lado, la lectura puederesultar errónea.
2. Extraiga el tornillo de llenado de aceite
de la caja de la transmisión final y
compruebe el nivel.
NOTAEl aceite debe encontrarse en el borde delorificio de llenado.3. Si el aceite se encuentra por debajo
del borde del orificio de llenado, añada
una cantidad suficiente de aceite del
tipo recomendado hasta que alcance
el nivel correcto.
4. Coloque el perno de llenado de aceite
y apriételo con el par especificado.
Para cambiar el aceite del engranaje fi-
nal
1. Sitúe el vehículo sobre una superficie
horizontal.
2. Coloque una bandeja debajo de la
caja del engranaje final para recoger el
aceite usado.
3. Quite el perno de llenado de aceite y el
perno de drenaje para vaciar el aceite
de la caja del engranaje final.
4. Coloque el perno de drenaje del aceite
del engranaje final y apriételo con el
par especificado.1. Perno de llenado del aceite del engranaje fi-
nal
2. Perno de drenaje del aceite del engranaje fi-
nal
3. Nivel de aceite correcto
Par de apriete:
Perno de llenado de aceite del engra-
naje final:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Par de apriete:
Perno de drenaje del aceite del en-
granaje final:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U2D2S3S0.book Page 16 Friday, September 26, 2008 9:21 AM

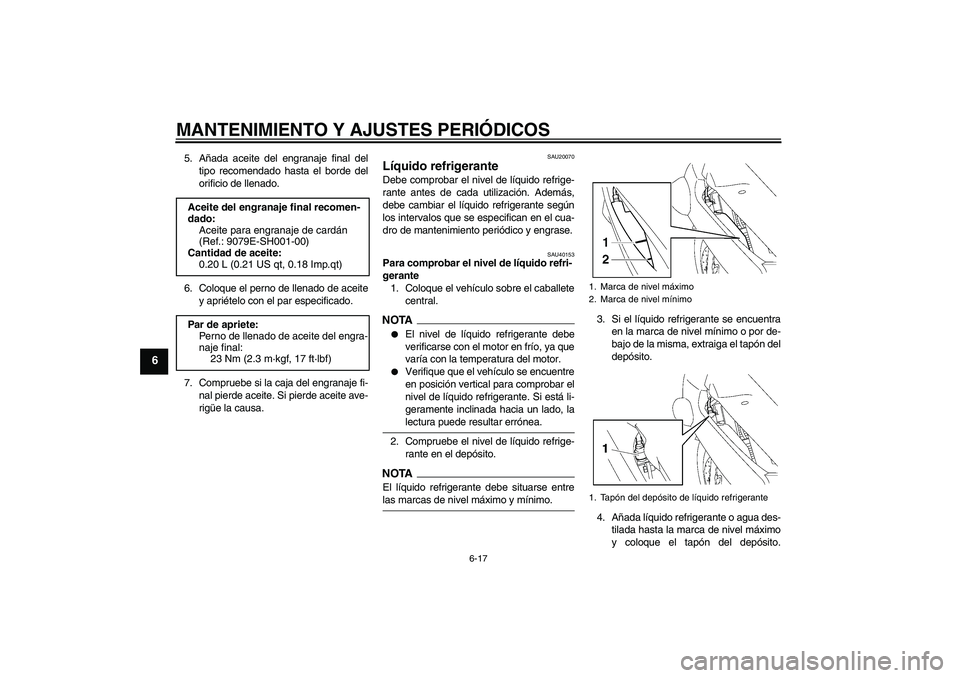

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-17
6
5. Añada aceite del engranaje final del
tipo recomendado hasta el borde del
orificio de llenado.
6. Coloque el perno de llenado de aceite
y apriételo con el par especificado.
7. Compruebe si la caja del engranaje fi-
nal pierde aceite. Si pierde aceite ave-
rigüe la causa.
SAU20070
Líquido refrigerante Debe comprobar el nivel de líquido refrige-
rante antes de cada utilización. Además,
debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
SAU40153
Para comprobar el nivel de líquido refri-
gerante
1. Coloque el vehículo sobre el caballete
central.NOTA

El nivel de líquido refrigerante debe
verificarse con el motor en frío, ya que
varía con la temperatura del motor.


Verifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de líquido refrigerante. Si está li-
geramente inclinada hacia un lado, lalectura puede resultar errónea.
2. Compruebe el nivel de líquido refrige-
rante en el depósito.
NOTAEl líquido refrigerante debe situarse entrelas marcas de nivel máximo y mínimo.3. Si el líquido refrigerante se encuentra
en la marca de nivel mínimo o por de-
bajo de la misma, extraiga el tapón del
depósito.
4. Añada líquido refrigerante o agua des-
tilada hasta la marca de nivel máximo
y coloque el tapón del depósito. Aceite del engranaje final recomen-
dado:
Aceite para engranaje de cardán
(Ref.: 9079E-SH001-00)
Cantidad de aceite:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Par de apriete:
Perno de llenado de aceite del engra-
naje final:
23 Nm (2.3 m·kgf, 17 ft·lbf)
1. Marca de nivel máximo
2. Marca de nivel mínimo
1. Tapón del depósito de líquido refrigerante
U2D2S3S0.book Page 17 Friday, September 26, 2008 9:21 AM

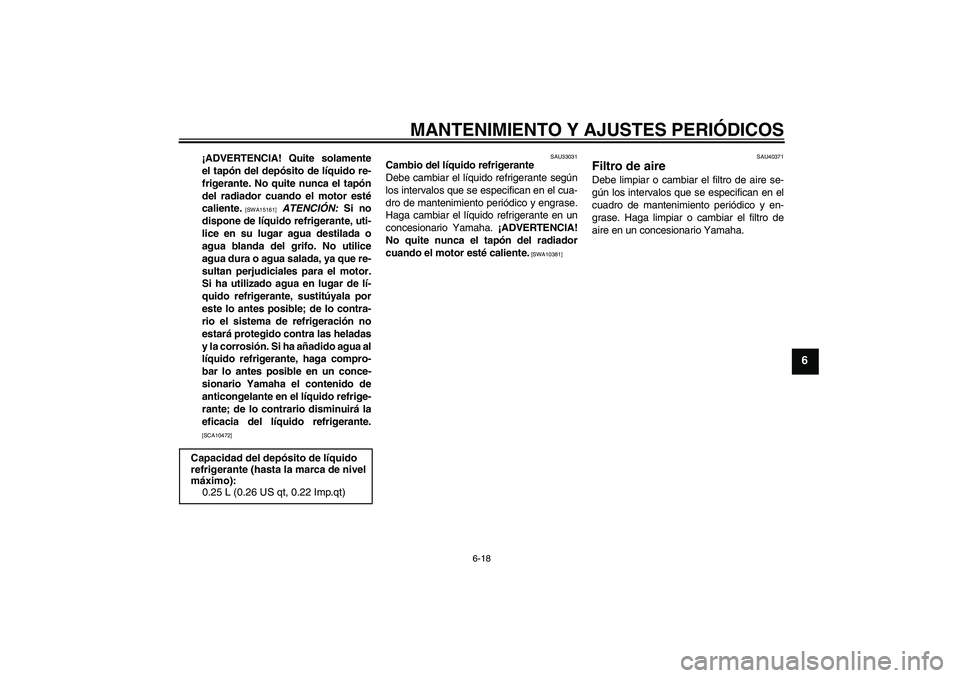

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-18
6
¡ADVERTENCIA! Quite solamente
el tapón del depósito de líquido re-
frigerante. No quite nunca el tapón
del radiador cuando el motor esté
caliente.
[SWA15161]
ATENCIÓN: Si no
dispone de líquido refrigerante, uti-
lice en su lugar agua destilada o
agua blanda del grifo. No utilice
agua dura o agua salada, ya que re-
sultan perjudiciales para el motor.
Si ha utilizado agua en lugar de lí-
quido refrigerante, sustitúyala por
este lo antes posible; de lo contra-
rio el sistema de refrigeración no
estará protegido contra las heladas
y la corrosión. Si ha añadido agua al
líquido refrigerante, haga compro-
bar lo antes posible en un conce-
sionario Yamaha el contenido de
anticongelante en el líquido refrige-
rante; de lo contrario disminuirá la
eficacia del líquido refrigerante.
[SCA10472]SAU33031
Cambio del líquido refrigerante
Debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Haga cambiar el líquido refrigerante en un
concesionario Yamaha. ¡ADVERTENCIA!
No quite nunca el tapón del radiador
cuando el motor esté caliente.
[SWA10381]SAU40371
Filtro de aire Debe limpiar o cambiar el filtro de aire se-
gún los intervalos que se especifican en el
cuadro de mantenimiento periódico y en-
grase. Haga limpiar o cambiar el filtro de
aire en un concesionario Yamaha.
Capacidad del depósito de líquido
refrigerante (hasta la marca de nivel
máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
U2D2S3S0.book Page 18 Friday, September 26, 2008 9:21 AM

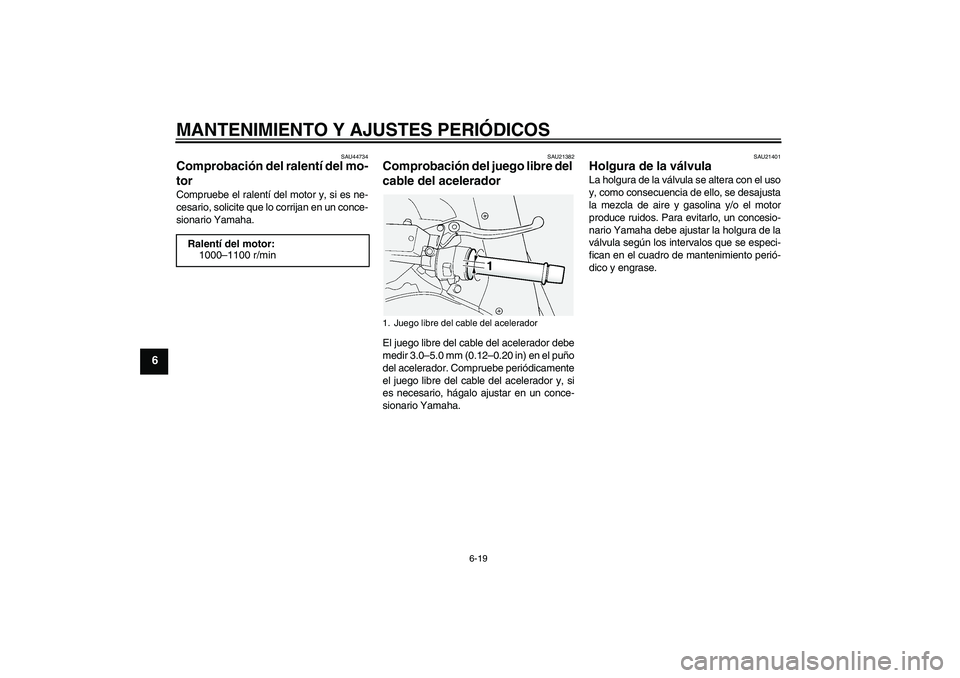

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-19
6
SAU44734
Comprobación del ralentí del mo-
tor Compruebe el ralentí del motor y, si es ne-
cesario, solicite que lo corrijan en un conce-
sionario Yamaha.
SAU21382
Comprobación del juego libre del
cable del acelerador El juego libre del cable del acelerador debe
medir 3.0–5.0 mm (0.12–0.20 in) en el puño
del acelerador. Compruebe periódicamente
el juego libre del cable del acelerador y, si
es necesario, hágalo ajustar en un conce-
sionario Yamaha.
SAU21401
Holgura de la válvula La holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase. Ralentí del motor:
1000–1100 r/min
1. Juego libre del cable del acelerador
U2D2S3S0.book Page 19 Friday, September 26, 2008 9:21 AM

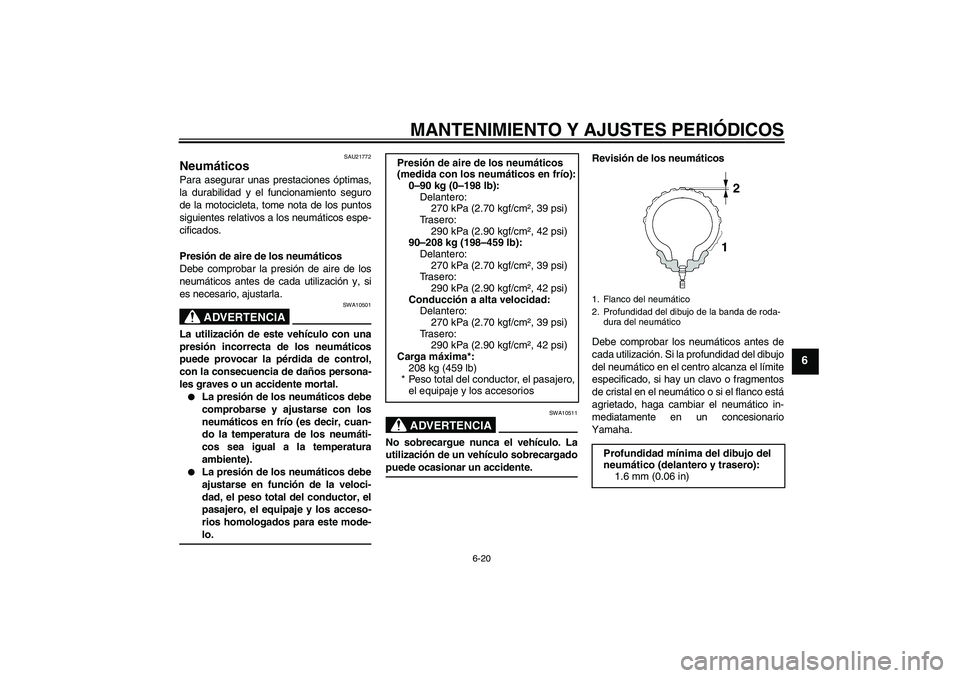

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-20
6
SAU21772
Neumáticos Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
de la motocicleta, tome nota de los puntos
siguientes relativos a los neumáticos espe-
cificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10501
La utilización de este vehículo con una
presión incorrecta de los neumáticos
puede provocar la pérdida de control,
con la consecuencia de daños persona-
les graves o un accidente mortal.

La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).


La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, el equipaje y los acceso-
rios homologados para este mode-lo.
ADVERTENCIA
SWA10511
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecargadopuede ocasionar un accidente.Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibujo
del neumático en el centro alcanza el límite
especificado, si hay un clavo o fragmentos
de cristal en el neumático o si el flanco está
agrietado, haga cambiar el neumático in-
mediatamente en un concesionario
Yamaha. Presión de aire de los neumáticos
(medida con los neumáticos en frío):
0–90 kg (0–198 lb):
Delantero:
270 kPa (2.70 kgf/cm², 39 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)
90–208 kg (198–459 lb):
Delantero:
270 kPa (2.70 kgf/cm², 39 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)
Conducción a alta velocidad:
Delantero:
270 kPa (2.70 kgf/cm², 39 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)
Carga máxima*:
208 kg (459 lb)
* Peso total del conductor, el pasajero,
el equipaje y los accesorios
1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumático
Profundidad mínima del dibujo del
neumático (delantero y trasero):
1.6 mm (0.06 in)
U2D2S3S0.book Page 20 Friday, September 26, 2008 9:21 AM

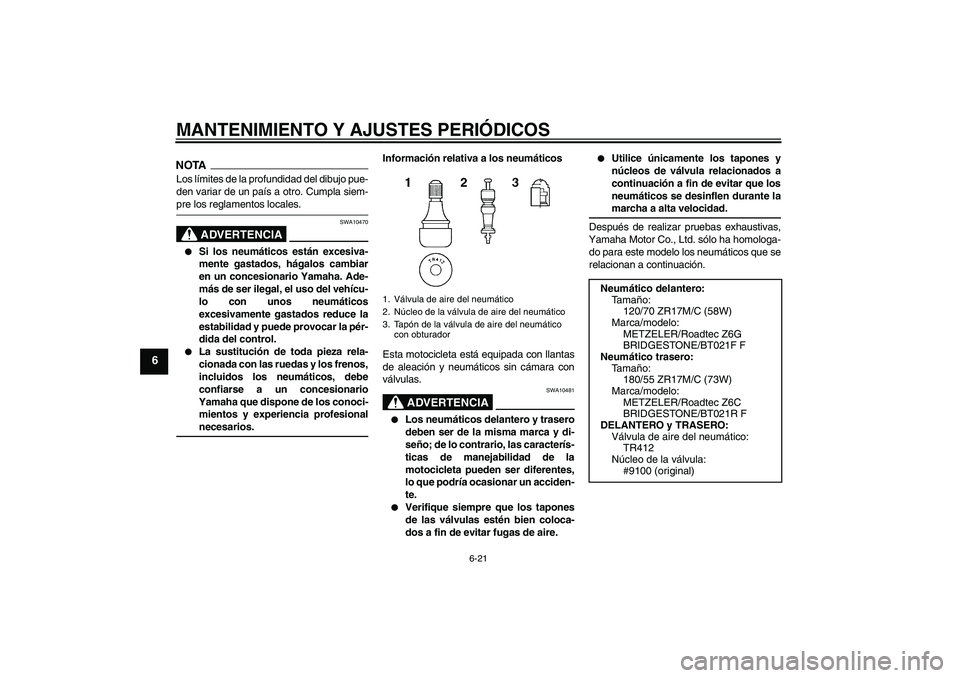

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-21
6
NOTALos límites de la profundidad del dibujo pue-
den variar de un país a otro. Cumpla siem-pre los reglamentos locales.
ADVERTENCIA
SWA10470


Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.


La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesionalnecesarios.Información relativa a los neumáticos
Esta motocicleta está equipada con llantas
de aleación y neumáticos sin cámara con
válvulas.
ADVERTENCIA
SWA10481


Los neumáticos delantero y trasero
deben ser de la misma marca y di-
seño; de lo contrario, las caracterís-
ticas de manejabilidad de la
motocicleta pueden ser diferentes,
lo que podría ocasionar un acciden-
te.


Verifique siempre que los tapones
de las válvulas estén bien coloca-
dos a fin de evitar fugas de aire.


Utilice únicamente los tapones y
núcleos de válvula relacionados a
continuación a fin de evitar que los
neumáticos se desinflen durante lamarcha a alta velocidad.
Después de realizar pruebas exhaustivas,
Yamaha Motor Co., Ltd. sólo ha homologa-
do para este modelo los neumáticos que se
relacionan a continuación.
1. Válvula de aire del neumático
2. Núcleo de la válvula de aire del neumático
3. Tapón de la válvula de aire del neumático
con obturador
Neumático delantero:
Ta m año:
120/70 ZR17M/C (58W)
Marca/modelo:
METZELER/Roadtec Z6G
BRIDGESTONE/BT021F F
Neumático trasero:
Ta m año:
180/55 ZR17M/C (73W)
Marca/modelo:
METZELER/Roadtec Z6C
BRIDGESTONE/BT021R F
DELANTERO y TRASERO:
Válvula de aire del neumático:
TR412
Núcleo de la válvula:
#9100 (original)
U2D2S3S0.book Page 21 Friday, September 26, 2008 9:21 AM

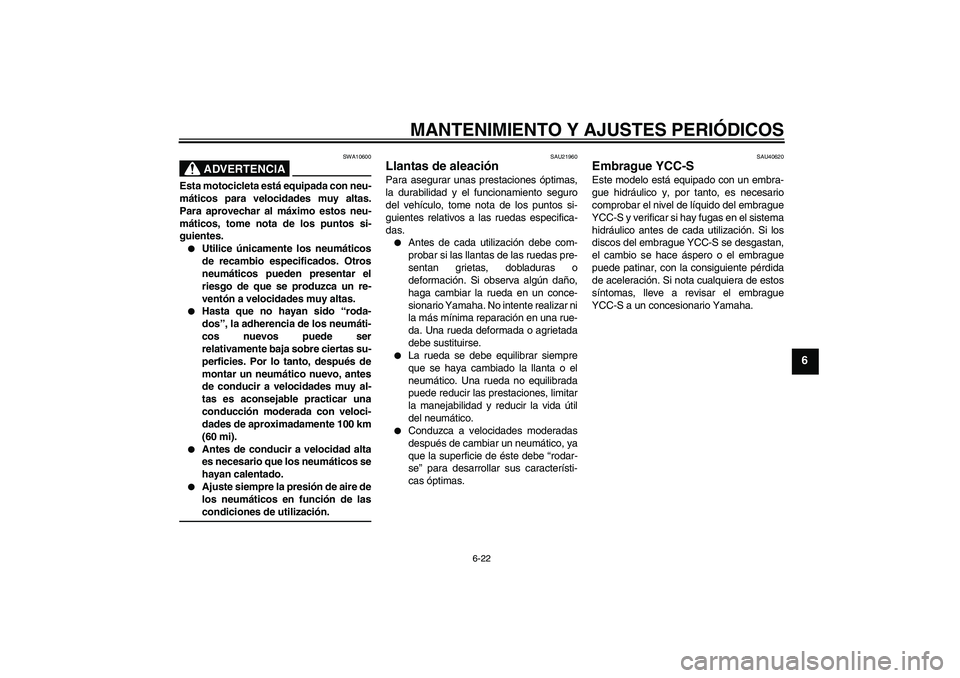

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-22
6
ADVERTENCIA
SWA10600
Esta motocicleta está equipada con neu-
máticos para velocidades muy altas.
Para aprovechar al máximo estos neu-
máticos, tome nota de los puntos si-
guientes.

Utilice únicamente los neumáticos
de recambio especificados. Otros
neumáticos pueden presentar el
riesgo de que se produzca un re-
ventón a velocidades muy altas.


Hasta que no hayan sido “roda-
dos”, la adherencia de los neumáti-
cos nuevos puede ser
relativamente baja sobre ciertas su-
perficies. Por lo tanto, después de
montar un neumático nuevo, antes
de conducir a velocidades muy al-
tas es aconsejable practicar una
conducción moderada con veloci-
dades de aproximadamente 100 km
(60 mi).


Antes de conducir a velocidad alta
es necesario que los neumáticos se
hayan calentado.


Ajuste siempre la presión de aire de
los neumáticos en función de lascondiciones de utilización.
SAU21960
Llantas de aleación Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.

Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras o
deformación. Si observa algún daño,
haga cambiar la rueda en un conce-
sionario Yamaha. No intente realizar ni
la más mínima reparación en una rue-
da. Una rueda deformada o agrietada
debe sustituirse.


La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.


Conduzca a velocidades moderadas
después de cambiar un neumático, ya
que la superficie de éste debe “rodar-
se” para desarrollar sus característi-
cas óptimas.
SAU40620
Embrague YCC-S Este modelo está equipado con un embra-
gue hidráulico y, por tanto, es necesario
comprobar el nivel de líquido del embrague
YCC-S y verificar si hay fugas en el sistema
hidráulico antes de cada utilización. Si los
discos del embrague YCC-S se desgastan,
el cambio se hace áspero o el embrague
puede patinar, con la consiguiente pérdida
de aceleración. Si nota cualquiera de estos
síntomas, lleve a revisar el embrague
YCC-S a un concesionario Yamaha.
U2D2S3S0.book Page 22 Friday, September 26, 2008 9:21 AM

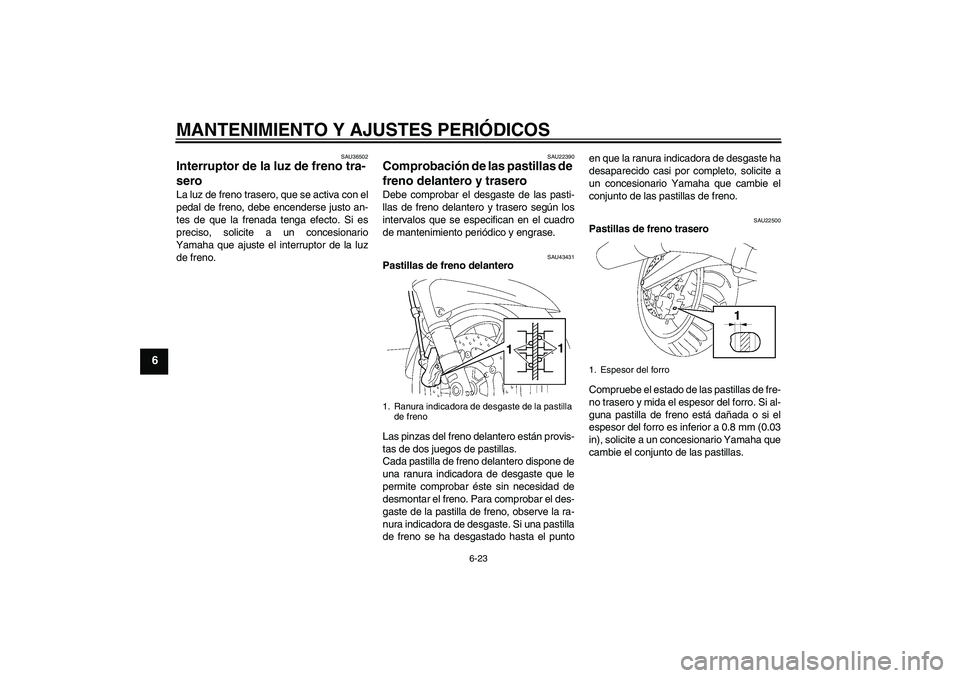

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-23
6
SAU36502
Interruptor de la luz de freno tra-
sero La luz de freno trasero, que se activa con el
pedal de freno, debe encenderse justo an-
tes de que la frenada tenga efecto. Si es
preciso, solicite a un concesionario
Yamaha que ajuste el interruptor de la luz
de freno.
SAU22390
Comprobación de las pastillas de
freno delantero y trasero Debe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU43431
Pastillas de freno delantero
Las pinzas del freno delantero están provis-
tas de dos juegos de pastillas.
Cada pastilla de freno delantero dispone de
una ranura indicadora de desgaste que le
permite comprobar éste sin necesidad de
desmontar el freno. Para comprobar el des-
gaste de la pastilla de freno, observe la ra-
nura indicadora de desgaste. Si una pastilla
de freno se ha desgastado hasta el puntoen que la ranura indicadora de desgaste ha
desaparecido casi por completo, solicite a
un concesionario Yamaha que cambie el
conjunto de las pastillas de freno.
SAU22500
Pastillas de freno trasero
Compruebe el estado de las pastillas de fre-
no trasero y mida el espesor del forro. Si al-
guna pastilla de freno está dañada o si el
espesor del forro es inferior a 0.8 mm (0.03
in), solicite a un concesionario Yamaha que
cambie el conjunto de las pastillas.
1. Ranura indicadora de desgaste de la pastilla
de freno
1
1
1. Espesor del forro
U2D2S3S0.book Page 23 Friday, September 26, 2008 9:21 AM
