PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-18
6
DAU23272

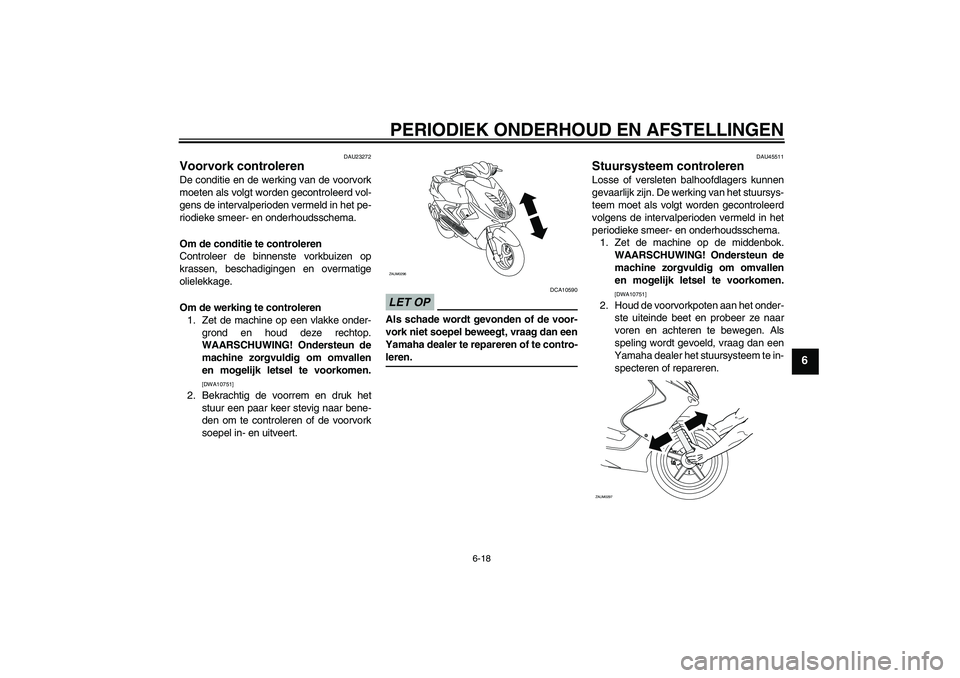

Voorvork controleren De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-leren.
DAU45511
Stuursysteem controleren Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursys-
teem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Zet de machine op de middenbok.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Houd de voorvorkpoten aan het onder-
ste uiteinde beet en probeer ze naar
voren en achteren te bewegen. Als
speling wordt gevoeld, vraag dan een
Yamaha dealer het stuursysteem te in-
specteren of repareren.
ZAUM0296
ZAUM0297
U3C6D1D0.book Page 18 Thursday, August 7, 2008 9:22 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-19
6
DAU23290
Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAUM1403
Accu Een slecht onderhouden accu zal gaan cor-
roderen en verliest zijn lading snel. Het
elektrolytniveau, de aansluitpolen voor de
accukabels en de ligging van de ontluch-
tingsslang moeten worden gecontroleerd
voor iedere rit en volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema.
Om het elektrolytniveau te controleren
1. Zet de scooter op een vlakke onder-
grond en houd hem rechtop.OPMERKINGZorg dat de scooter rechtop staat bij hetcontroleren van het elektrolytniveau.
2. Verwijder het paneel A. (Zie pagina
6-6.)3. Controleer het elektrolytniveau in de
accu.
OPMERKIN
G
Het elektrolytniveau moet tussen de merk-
strepen voor minimum- en maximumniveaustaan.
4. Als de elektrolyt bij of beneden de
merkstreep voor minimumniveau
staat, vul dan gedistilleerd water bij tot
de merkstreep voor maximumniveau.
LET OP: Gebruik uitsluitend gedis-
tilleerd water, aangezien kraanwa-
ter mineralen bevat die schadelijk
zijn voor de accu.
[DCA10611]
1. Accu
1. Merkstreep maximumniveau
2. Merkstreep minimumniveau1
2
+
UPPER
LOWER
ZAUM0106
U3C6D1D0.book Page 19 Thursday, August 7, 2008 9:22 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-20
6

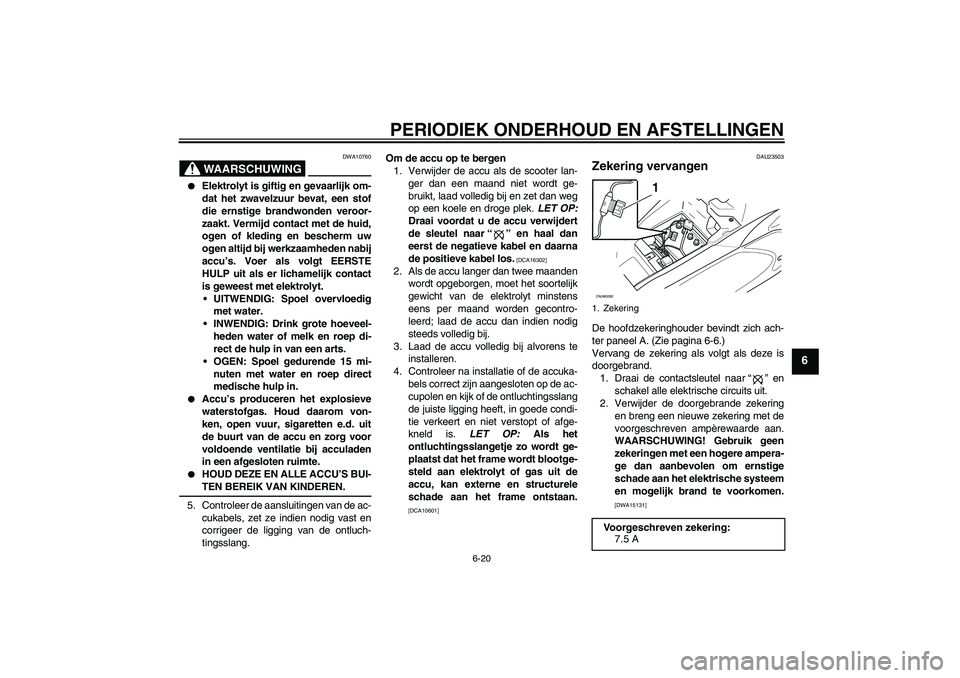

WAARSCHUWING
DWA10760


Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabij
accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.


Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.


HOUD DEZE EN ALLE ACCU’S BUI-TEN BEREIK VAN KINDEREN.
5. Controleer de aansluitingen van de ac-
cukabels, zet ze indien nodig vast en
corrigeer de ligging van de ontluch-
tingsslang.Om de accu op te bergen
1. Verwijder de accu als de scooter lan-
ger dan een maand niet wordt ge-
bruikt, laad volledig bij en zet dan weg
op een koele en droge plek. LET OP:
Draai voordat u de accu verwijdert
de sleutel naar“” en haal dan
eerst de negatieve kabel en daarna
de positieve kabel los.
[DCA16302]
2. Als de accu langer dan twee maanden
wordt opgeborgen, moet het soortelijk
gewicht van de elektrolyt minstens
eens per maand worden gecontro-
leerd; laad de accu dan indien nodig
steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren.
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen en kijk of de ontluchtingsslang
de juiste ligging heeft, in goede condi-
tie verkeert en niet verstopt of afge-
kneld is. LET OP: Als het
ontluchtingsslangetje zo wordt ge-
plaatst dat het frame wordt blootge-
steld aan elektrolyt of gas uit de
accu, kan externe en structurele
schade aan het frame ontstaan.
[DCA10601]DAU23503
Zekering vervangen De hoofdzekeringhouder bevindt zich ach-
ter paneel A. (Zie pagina 6-6.)
Vervang de zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar“” en
schakel alle elektrische circuits uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampera-
ge dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorkomen.
[DWA15131]
1. Zekering
Voorgeschreven zekering:
7.5 A
1
ZAUM0282
U3C6D1D0.book Page 20 Thursday, August 7, 2008 9:22 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-21
6
3. Draai de contactsleutel naar“” en
schakel de elektrische circuits in om te
zien of de apparatuur werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAUM2111

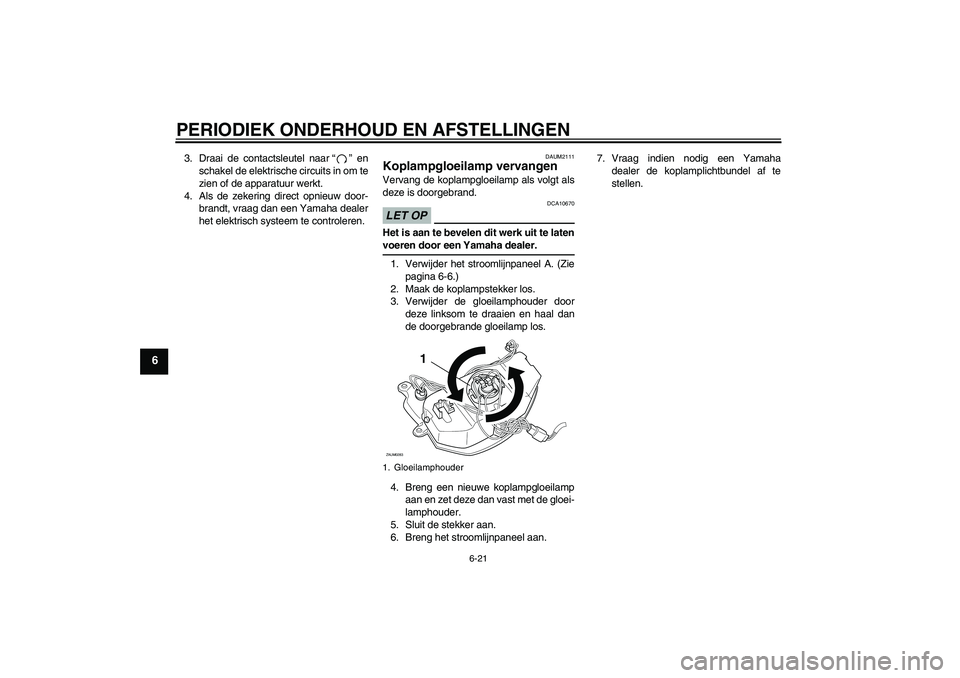

Koplampgloeilamp vervangen Vervang de koplampgloeilamp als volgt als
deze is doorgebrand.LET OP
DCA10670
Het is aan te bevelen dit werk uit te latenvoeren door een Yamaha dealer.
1. Verwijder het stroomlijnpaneel A. (Zie
pagina 6-6.)
2. Maak de koplampstekker los.
3. Verwijder de gloeilamphouder door
deze linksom te draaien en haal dan
de doorgebrande gloeilamp los.
4. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.
5. Sluit de stekker aan.
6. Breng het stroomlijnpaneel aan.7. Vraag indien nodig een Yamaha
dealer de koplamplichtbundel af te
stellen.1. Gloeilamphouder
1
ZAUM0283
U3C6D1D0.book Page 21 Thursday, August 7, 2008 9:22 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-22
6
DAU24133
Gloeilamp in remlicht/achterlicht
vervangen 1. Verwijder de lamplens van het rem-
licht/achterlicht door de schroeven los
te draaien.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom tot
hij stuit.
4. Monteer de lamplens door de schroe-
ven aan te brengen. LET OP: Draai
de schroeven niet te vast, hierdoor
kan de lens breken.
[DCA10681]DAU24204
Gloeilamp in richtingaanwijzer
vervangen 1. Verwijder de lamplens van de richtin-
gaanwijzer door de schroeven te ver-
wijderen.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom tot
hij stuit.
4. Monteer de lamplens door de schroef
aan te brengen. LET OP: Draai de
schroef niet te vast, hierdoor kan de
lens breken.
[DCA11191]
ZAUM0284
ZAUM0285ZAUM0286
U3C6D1D0.book Page 22 Thursday, August 7, 2008 9:22 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-23
6
DAU25881

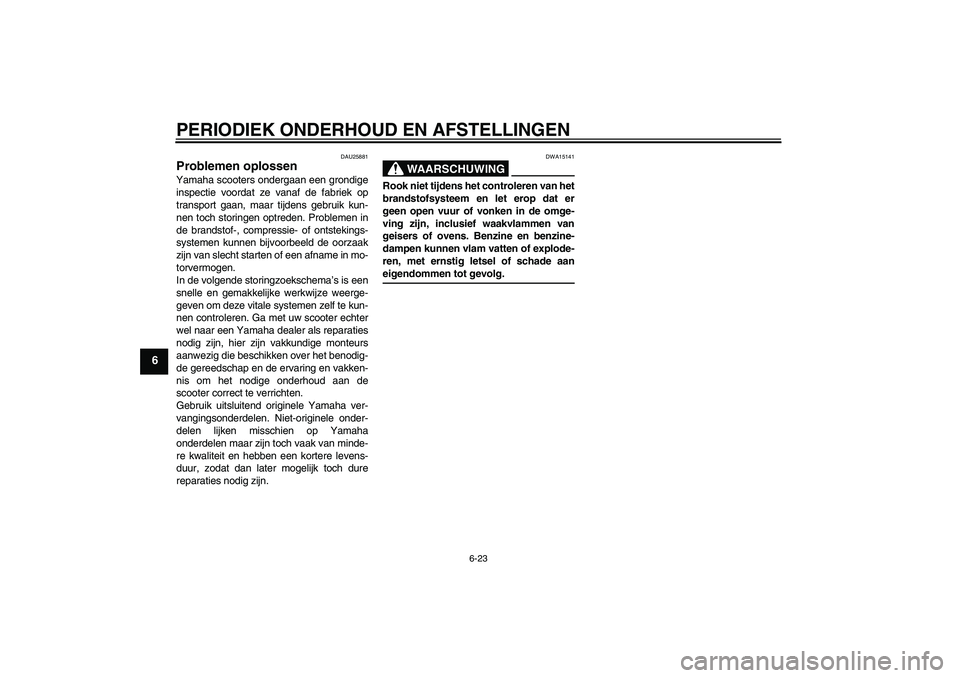

Problemen oplossen Yamaha scooters ondergaan een grondige
inspectie voordat ze vanaf de fabriek op
transport gaan, maar tijdens gebruik kun-
nen toch storingen optreden. Problemen in
de brandstof-, compressie- of ontstekings-
systemen kunnen bijvoorbeeld de oorzaak
zijn van slecht starten of een afname in mo-
torvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw scooter echter
wel naar een Yamaha dealer als reparaties
nodig zijn, hier zijn vakkundige monteurs
aanwezig die beschikken over het benodig-
de gereedschap en de ervaring en vakken-
nis om het nodige onderhoud aan de
scooter correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15141
Rook niet tijdens het controleren van het
brandstofsysteem en let erop dat er
geen open vuur of vonken in de omge-
ving zijn, inclusief waakvlammen van
geisers of ovens. Benzine en benzine-
dampen kunnen vlam vatten of explode-
ren, met ernstig letsel of schade aaneigendommen tot gevolg.
U3C6D1D0.book Page 23 Thursday, August 7, 2008 9:22 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-24
6
DAU37621

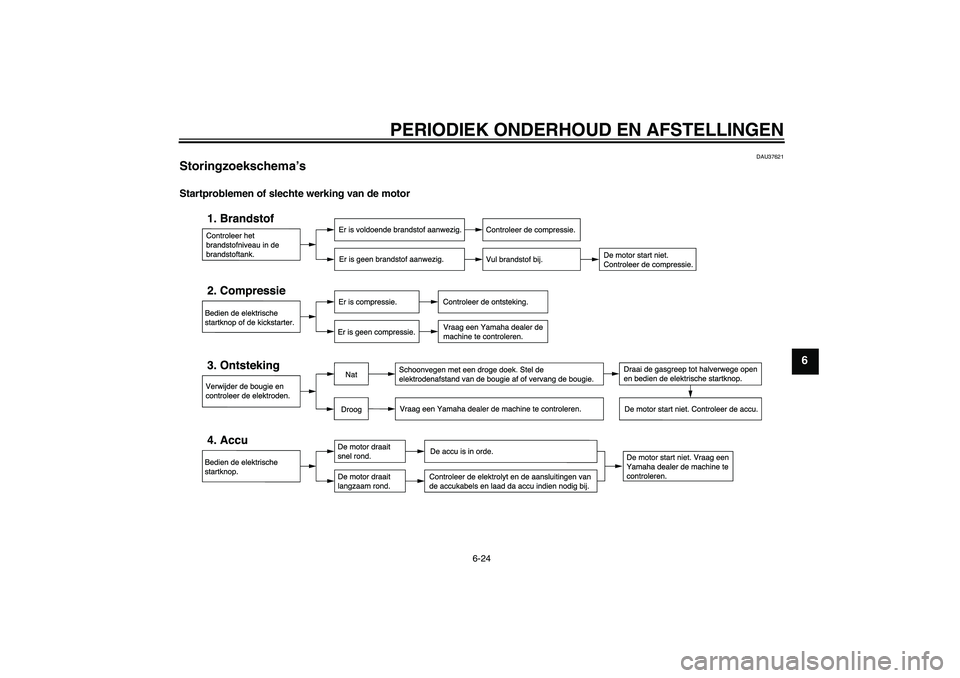

Storingzoekschema’s Startproblemen of slechte werking van de motor
U3C6D1D0.book Page 24 Thursday, August 7, 2008 9:22 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
6

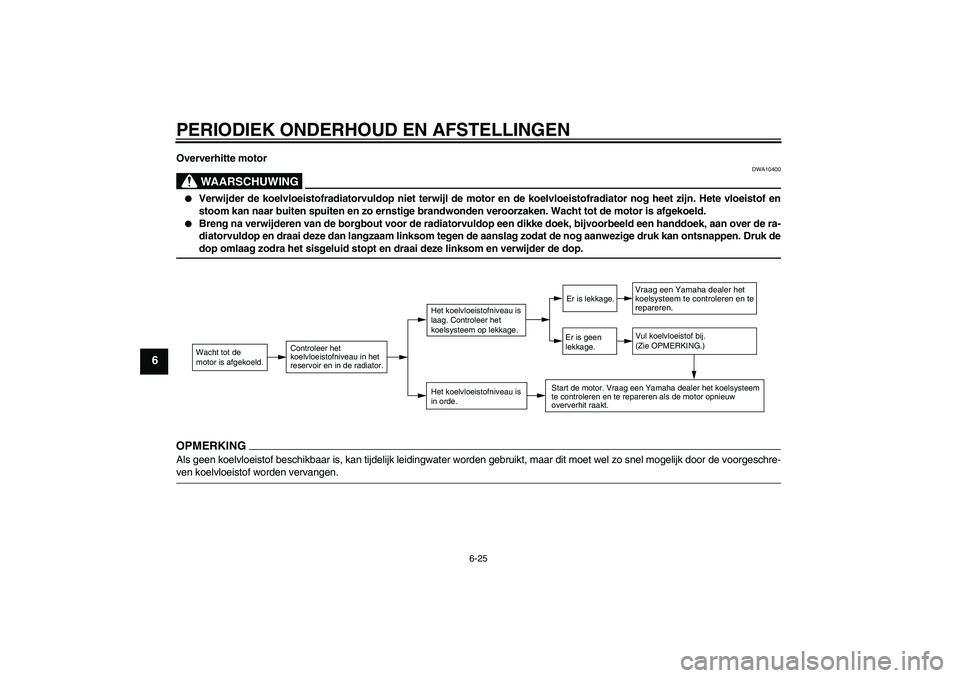

Oververhitte motor
WAARSCHUWING
DWA10400


Verwijder de koelvloeistofradiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete vloeistof en
stoom kan naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.


Breng na verwijderen van de borgbout voor de radiatorvuldop een dikke doek, bijvoorbeeld een handdoek, aan over de ra-
diatorvuldop en draai deze dan langzaam linksom tegen de aanslag zodat de nog aanwezige druk kan ontsnappen. Druk dedop omlaag zodra het sisgeluid stopt en draai deze linksom en verwijder de dop.
OPMERKINGAls geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde. Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
