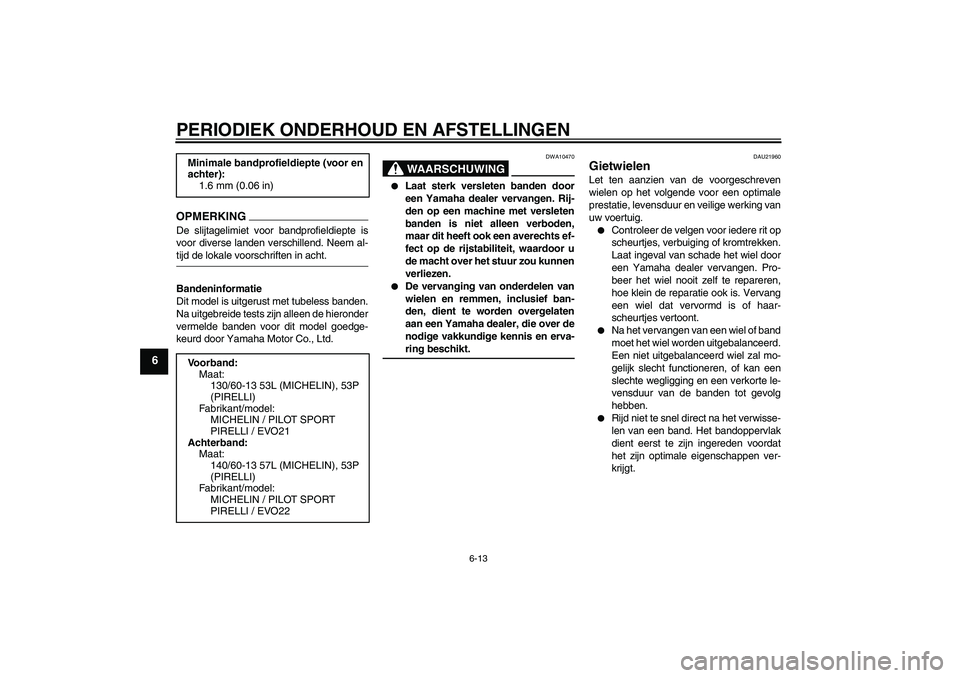

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-13
6
OPMERKINGDe slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-tijd de lokale voorschriften in acht.
Bandeninformatie
Dit model is uitgerust met tubeless banden.
Na uitgebreide tests zijn alleen de hieronder
vermelde banden voor dit model goedge-
keurd door Yamaha Motor Co., Ltd.
WAARSCHUWING
DWA10470
Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts ef-
fect op de rijstabiliteit, waardoor u
de macht over het stuur zou kunnen
verliezen.
De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-ring beschikt.
DAU21960
Gietwielen Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.
Controleer de velgen voor iedere rit op
scheurtjes, verbuiging of kromtrekken.
Laat ingeval van schade het wiel door
een Yamaha dealer vervangen. Pro-
beer het wiel nooit zelf te repareren,
hoe klein de reparatie ook is. Vervang
een wiel dat vervormd is of haar-
scheurtjes vertoont.
Na het vervangen van een wiel of band
moet het wiel worden uitgebalanceerd.
Een niet uitgebalanceerd wiel zal mo-
gelijk slecht functioneren, of kan een
slechte wegligging en een verkorte le-
vensduur van de banden tot gevolg
hebben.
Rijd niet te snel direct na het verwisse-
len van een band. Het bandoppervlak
dient eerst te zijn ingereden voordat
het zijn optimale eigenschappen ver-
krijgt. Minimale bandprofieldiepte (voor en
achter):
1.6 mm (0.06 in)
Voorband:
Maat:
130/60-13 53L (MICHELIN), 53P
(PIRELLI)
Fabrikant/model:
MICHELIN / PILOT SPORT
PIRELLI / EVO21
Achterband:
Maat:
140/60-13 57L (MICHELIN), 53P
(PIRELLI)
Fabrikant/model:
MICHELIN / PILOT SPORT
PIRELLI / EVO22
U3C6D1D0.book Page 13 Thursday, August 7, 2008 9:22 AM

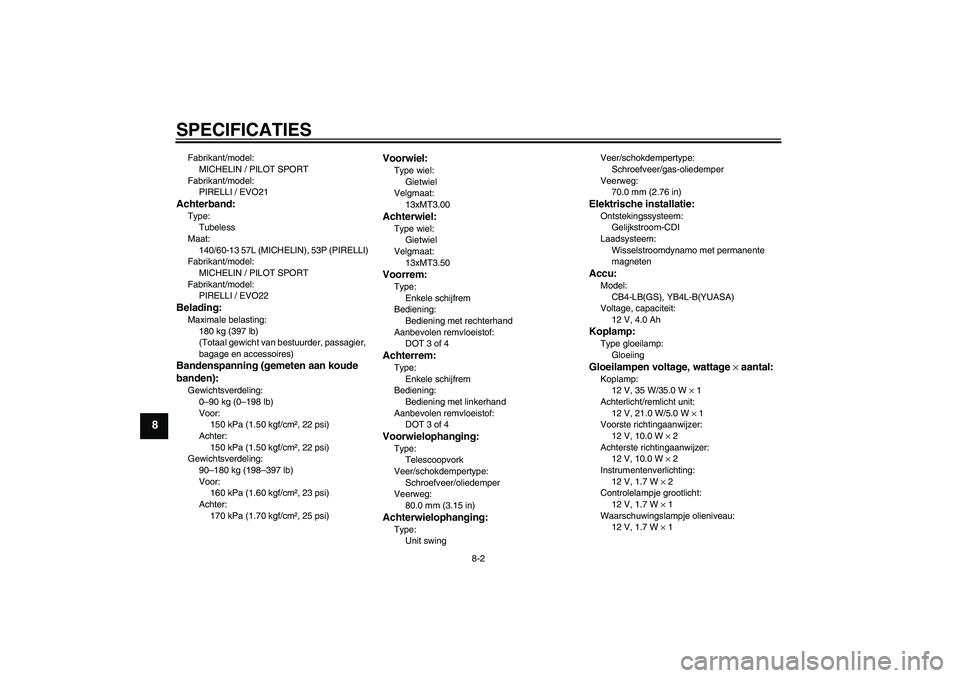

SPECIFICATIES
8-2
8
Fabrikant/model:
MICHELIN / PILOT SPORT
Fabrikant/model:
PIRELLI / EVO21Achterband:Type:
Tubeless
Maat:
140/60-13 57L (MICHELIN), 53P (PIRELLI)
Fabrikant/model:
MICHELIN / PILOT SPORT
Fabrikant/model:
PIRELLI / EVO22Belading:Maximale belasting:
180 kg (397 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
150 kPa (1.50 kgf/cm², 22 psi)
Achter:
150 kPa (1.50 kgf/cm², 22 psi)
Gewichtsverdeling:
90–180 kg (198–397 lb)
Voor:
160 kPa (1.60 kgf/cm², 23 psi)
Achter:
170 kPa (1.70 kgf/cm², 25 psi)
Voorwiel:Type wiel:
Gietwiel
Velgmaat:
13xMT3.00Achterwiel:Type wiel:
Gietwiel
Velgmaat:
13xMT3.50Voorrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 3 of 4Achterrem:Type:
Enkele schijfrem
Bediening:
Bediening met linkerhand
Aanbevolen remvloeistof:
DOT 3 of 4Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
80.0 mm (3.15 in)Achterwielophanging:Type:
Unit swingVeer/schokdempertype:
Schroefveer/gas-oliedemper
Veerweg:
70.0 mm (2.76 in)
Elektrische installatie:Ontstekingssysteem:
Gelijkstroom-CDI
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
CB4-LB(GS), YB4L-B(YUASA)
Voltage, capaciteit:
12 V, 4.0 AhKoplamp:Type gloeilamp:
GloeiingGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 35 W/35.0 W × 1
Achterlicht/remlicht unit:
12 V, 21.0 W/5.0 W × 1
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer:
12 V, 10.0 W × 2
Instrumentenverlichting:
12 V, 1.7 W × 2
Controlelampje grootlicht:
12 V, 1.7 W × 1
Waarschuwingslampje olieniveau:
12 V, 1.7 W × 1
U3C6D1D0.book Page 2 Thursday, August 7, 2008 9:22 AM
