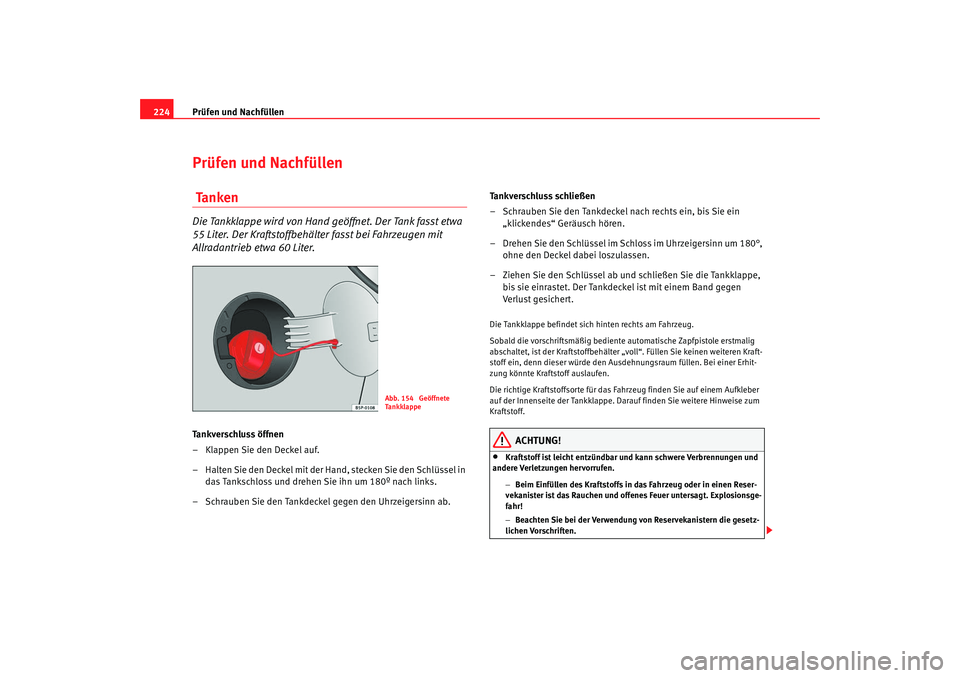

Prüfen und Nachfüllen
224Prüfen und Nachfüllen Ta n k e nDie Tankklappe wird von Hand geöffnet. Der Tank fasst etwa
55 Liter. Der Kraftstoffbehälter fasst bei Fahrzeugen mit
Allradantrieb etwa 60 Liter.Tankverschluss öffnen
– Klappen Sie den Deckel auf.
– Halten Sie den Deckel mit der Hand, stecken Sie den Schlüssel in
das Tankschloss und drehen Sie ihn um 180º nach links.
– Schrauben Sie den Tankdeckel gegen den Uhrzeigersinn ab. Tankverschluss schließen
– Schrauben Sie den Tankdeckel nach rechts ein, bis Sie ein
„klickendes“ Geräusch hören.
– Drehen Sie den Schlüssel im Schloss im Uhrzeigersinn um 180°, ohne den Deckel dabei loszulassen.
– Ziehen Sie den Schlüssel ab und schließen Sie die Tankklappe, bis sie einrastet. Der Tankdeckel ist mit einem Band gegen
Ve r l us t ges i ch e r t .
Die Tankklappe befindet sich hinten rechts am Fahrzeug.
Sobald die vorschriftsmäßig bediente automatische Zapfpistole erstmalig
abschaltet, ist der Kraftstoffbehälter „voll“. Füllen Sie keinen weiteren Kraft-
stoff ein, denn dieser würde den Ausdehnungsraum füllen. Bei einer Erhit-
zung könnte Kraftstoff auslaufen.
Die richtige Kraftstoffsorte für das Fahrzeug finden Sie auf einem Aufkleber
auf der Innenseite der Tankklappe. Darauf finden Sie weitere Hinweise zum
Kraftstoff.
ACHTUNG!
•
Kraftstoff ist leicht entzündbar und kann schwere Verbrennungen und
andere Verletzungen hervorrufen.
−Beim Einfüllen des Kraftstoffs in das Fahrzeug oder in einen Reser-
vekanister ist das Rauchen und offenes Feuer untersagt. Explosionsge-
fahr!
− Beachten Sie bei der Verwendung von Reservekanistern die gesetz-
lichen Vorschriften.
Abb. 154 Geöffnete
Ta n k k l a p p e
altea_freetrack_aleman.book Seite 224 Montag, 16. Februar 2009 9:48 09

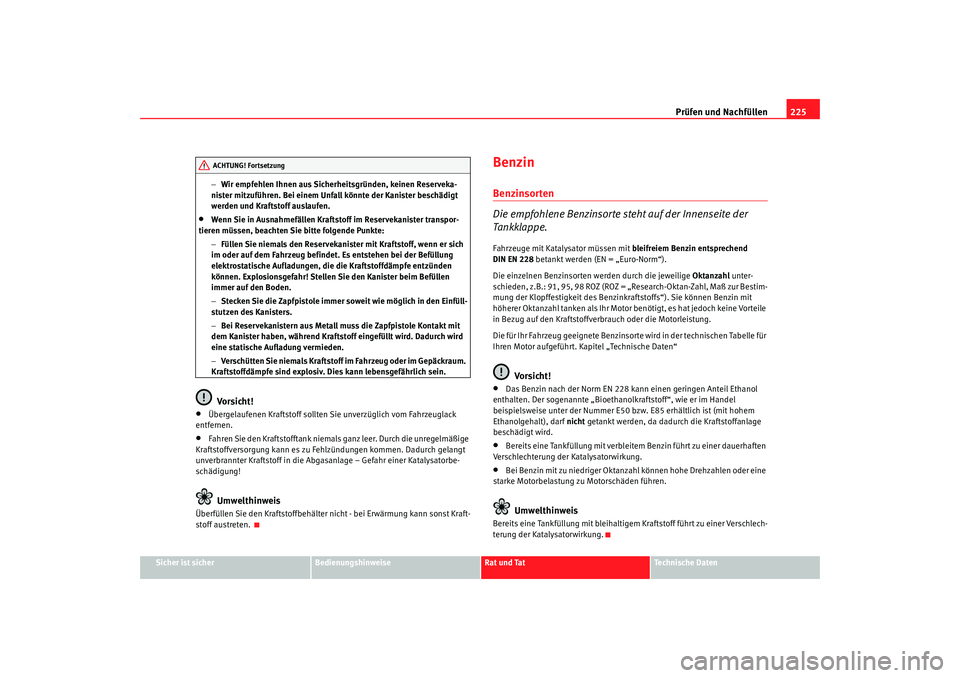

Prüfen und Nachfüllen225
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
−
Wir empfehlen Ihnen aus Sicherheitsgründen, keinen Reserveka-
nister mitzuführen. Bei einem Unfall könnte der Kanister beschädigt
werden und Kraftstoff auslaufen.
•
Wenn Sie in Ausnahmefällen Kraftstoff im Reservekanister transpor-
tieren müssen, beachten Sie bitte folgende Punkte:
−Füllen Sie niemals den Reservekanister mit Kraftstoff, wenn er sich
im oder auf dem Fahrzeug befindet. Es entstehen bei der Befüllung
elektrostatische Aufladungen, die die Kraftstoffdämpfe entzünden
können. Explosionsgefahr! Stellen Sie den Kanister beim Befüllen
immer auf den Boden.
− Stecken Sie die Zapfpistole immer soweit wie möglich in den Einfüll-
stutzen des Kanisters.
− Bei Reservekanistern aus Metall muss die Zapfpistole Kontakt mit
dem Kanister haben, während Kraftstoff eingefüllt wird. Dadurch wird
eine statische Aufladung vermieden.
− Verschütten Sie niemals Kraftstoff im Fahrzeug oder im Gepäckraum.
Kraftstoffdämpfe sind explosiv. Dies kann lebensgefährlich sein.Vo rsi ch t !
•
Übergelaufenen Kraftstoff sollten Sie unverzüglich vom Fahrzeuglack
entfernen.
•
Fahren Sie den Kraftstofftank niemals ganz leer. Durch die unregelmäßige
Kraftstoffversorgung kann es zu Fehlzündungen kommen. Dadurch gelangt
unverbrannter Kraftstoff in die Abgasanlage – Gefahr einer Katalysatorbe-
schädigung!Umwelthinweis
Überfüllen Sie den Kraftstoffbehälter nicht - bei Erwärmung kann sonst Kraft-
stoff austreten.
BenzinBenzinsorten
Die empfohlene Benzinsorte steht auf der Innenseite der
Tankklappe.Fahrzeuge mit Katalysator müssen mit bleifreiem Benzin entsprechend
DINEN228 betankt werden (EN = „Euro-Norm“).
Die einzelnen Benzinsorten werden durch die jeweilige Oktanzahl unter-
schieden, z.B.: 91, 95, 98 ROZ (ROZ = „Research-Oktan-Zahl, Maß zur Bestim-
mung der Klopffestigkeit des Benzinkraftstoffs“). Sie können Benzin mit
höherer Oktanzahl tanken als Ihr Motor benötigt, es hat jedoch keine Vorteile
in Bezug auf den Kraftstoffverbrauch oder die Motorleistung.
Die für Ihr Fahrzeug geeignete Benzinsorte wird in der technischen Tabelle für
Ihren Motor aufgeführt. Kapitel „Technische Daten“
Vo rsi ch t !
•
Das Benzin nach der Norm EN 228 kann einen geringen Anteil Ethanol
enthalten. Der sogenannte „Bioethanolkraftstoff“, wie er im Handel
beispielsweise unter der Nummer E50 bzw. E85 erhältlich ist (mit hohem
Ethanolgehalt), darf nicht getankt werden, da dadurch die Kraftstoffanlage
beschädigt wird.
•
Bereits eine Tankfüllung mit verbleitem Benzin führt zu einer dauerhaften
Verschlechterung der Katalysatorwirkung.
•
Bei Benzin mit zu niedriger Oktanzahl können hohe Drehzahlen oder eine
starke Motorbelastung zu Motorschäden führen.Umwelthinweis
Bereits eine Tankfüllung mit bleihaltigem Kraftstoff führt zu einer Verschlech-
terung der Katalysatorwirkung.
ACHTUNG! Fortsetzung
altea_freetrack_aleman.book Seite 225 Montag, 16. Februar 2009 9:48 09

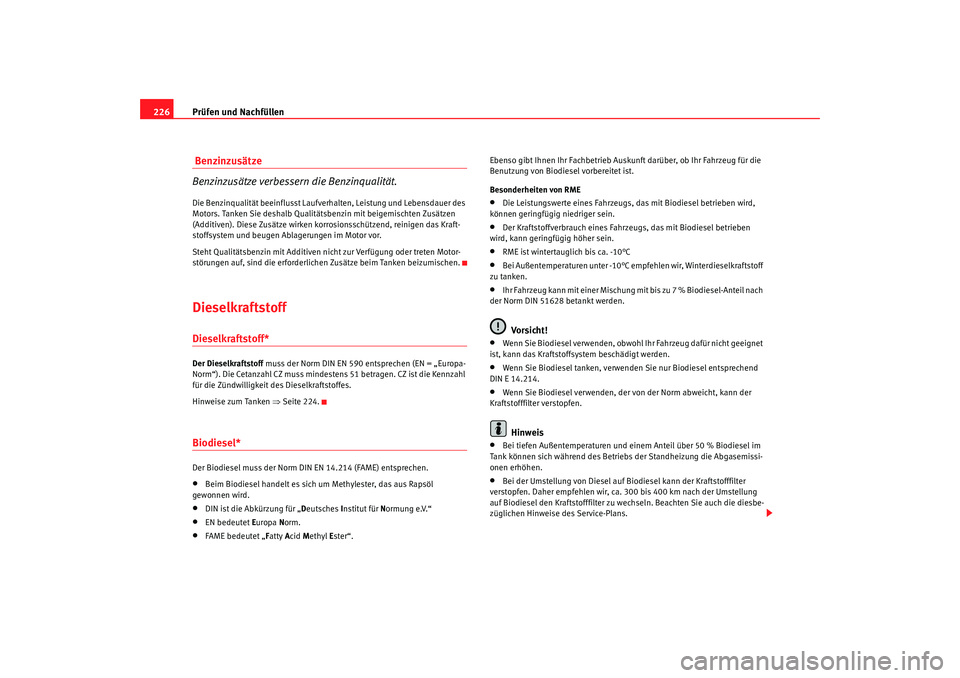

Prüfen und Nachfüllen
226 Benzinzusätze
Benzinzusätze verbessern die Benzinqualität.Die Benzinqualität beeinflusst Laufverhalten, Leistung und Lebensdauer des
Motors. Tanken Sie deshalb Qualitätsbenzin mit beigemischten Zusätzen
(Additiven). Diese Zusätze wirken korrosionsschützend, reinigen das Kraft-
stoffsystem und beugen Ablagerungen im Motor vor.
Steht Qualitätsbenzin mit Additiven nicht zur Verfügung oder treten Motor-
störungen auf, sind die erforderlichen Zusätze beim Tanken beizumischen.DieselkraftstoffDieselkraftstoff* Der Dieselkraftstoff muss der Norm DIN EN 590 entsprechen (EN = „Europa-
Norm“). Die Cetanzahl CZ muss mindestens 51 betragen. CZ ist die Kennzahl
für die Zündwilligkeit des Dieselkraftstoffes.
Hinweise zum Tanken ⇒Seite 224.Biodiesel* Der Biodiesel muss der Norm DIN EN 14.214 (FAME) entsprechen.•
Beim Biodiesel handelt es sich um Methylester, das aus Rapsöl
gewonnen wird.
•
DIN ist die Abkürzung für „ Deutsches Institut für Normung e.V.“
•
EN bedeutet Europa Norm.
•
FAME bedeutet „ Fatty Acid Methyl Ester“. Ebenso gibt Ihnen Ihr Fachbetrieb Auskunft darüber, ob Ihr Fahrzeug für die
Benutzung von Biodiesel vorbereitet ist.
Besonderheiten von RME
•
Die Leistungswerte eines Fahrzeugs, das mit Biodiesel betrieben wird,
können geringfügig niedriger sein.
•
Der Kraftstoffverbrauch eines Fahrzeugs, das mit Biodiesel betrieben
wird, kann geringfügig höher sein.
•
RME ist wintertauglich bis ca. -10°C
•
Bei Außentemperaturen unter -10°C empfehlen wir, Winterdieselkraftstoff
zu tanken.
•
Ihr Fahrzeug kann mit einer Mischung mit bis zu 7 % Biodiesel-Anteil nach
der Norm DIN 51628 betankt werden.Vo rsi ch t !
•
Wenn Sie Biodiesel verwenden, obwohl Ihr Fahrzeug dafür nicht geeignet
ist, kann das Kraftstoffsystem beschädigt werden.
•
Wenn Sie Biodiesel tanken, verwenden Sie nur Biodiesel entsprechend
DIN E 14.214.
•
Wenn Sie Biodiesel verwenden, der von der Norm abweicht, kann der
Kraftstofffilter verstopfen.Hinweis
•
Bei tiefen Außentemperaturen und einem Anteil über 50 % Biodiesel im
Tank können sich während des Betriebs der Standheizung die Abgasemissi-
onen erhöhen.
•
Bei der Umstellung von Diesel auf Biodiesel kann der Kraftstofffilter
verstopfen. Daher empfehlen wir, ca. 300 bis 400 km nach der Umstellung
auf Biodiesel den Kraftstofffilter zu wechseln. Beachten Sie auch die diesbe-
züglichen Hinweise des Service-Plans.
altea_freetrack_aleman.book Seite 226 Montag, 16. Februar 2009 9:48 09

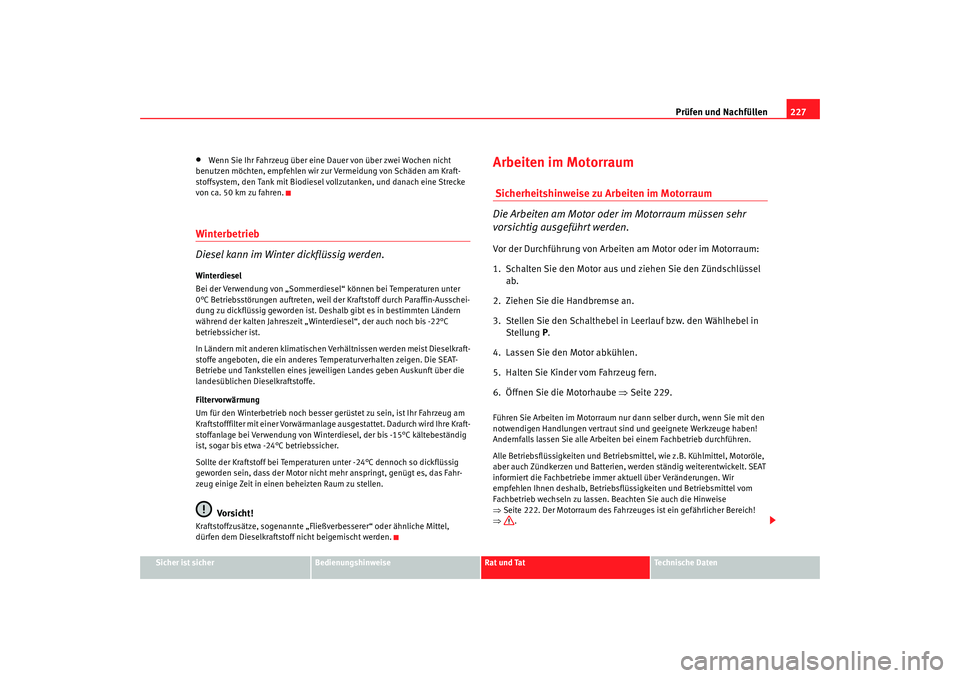

Prüfen und Nachfüllen227
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
•
Wenn Sie Ihr Fahrzeug über eine Dauer von über zwei Wochen nicht
benutzen möchten, empfehlen wir zur Vermeidung von Schäden am Kraft-
stoffsystem, den Tank mit Biodiesel vollzutanken, und danach eine Strecke
von ca. 50 km zu fahren.
Winterbetrieb
Diesel kann im Winter dickflüssig werden.Winterdiesel
Bei der Verwendung von „Sommerdiesel“ können bei Temperaturen unter
0°C Betriebsstörungen auftreten, weil der Kraftstoff durch Paraffin-Ausschei-
dung zu dickflüssig geworden ist. Deshalb gibt es in bestimmten Ländern
während der kalten Jahreszeit „Winterdiesel“, der auch noch bis -22°C
betriebssicher ist.
In Ländern mit anderen klimatischen Verhältnissen werden meist Dieselkraft-
stoffe angeboten, die ein anderes Temperaturverhalten zeigen. Die SEAT-
Betriebe und Tankstellen eines jeweiligen Landes geben Auskunft über die
landesüblichen Dieselkraftstoffe.
Filtervorwärmung
Um für den Winterbetrieb noch besser gerüstet zu sein, ist Ihr Fahrzeug am
Kraftstofffilter mit einer Vorwärmanlage ausgestattet. Dadurch wird Ihre Kraft-
stoffanlage bei Verwendung von Winterdiesel, der bis -15°C kältebeständig
ist, sogar bis etwa -24°C betriebssicher.
Sollte der Kraftstoff bei Temperaturen unter -24°C dennoch so dickflüssig
geworden sein, dass der Motor nicht mehr anspringt, genügt es, das Fahr-
zeug einige Zeit in einen beheizten Raum zu stellen.
Vo rsi ch t !
Kraftstoffzusätze, sogenannte „Fließverbesserer“ oder ähnliche Mittel,
dürfen dem Dieselkraftstoff nicht beigemischt werden.
Arbeiten im Motorraum Sicherheitshinweise zu Arbeiten im Motorraum
Die Arbeiten am Motor oder im Motorraum müssen sehr
vorsichtig ausgeführt werden.Vor der Durchführung von Arbeiten am Motor oder im Motorraum:
1. Schalten Sie den Motor aus und ziehen Sie den Zündschlüssel ab.
2. Ziehen Sie die Handbremse an.
3. Stellen Sie den Schalthebel in Leerlauf bzw. den Wählhebel in Stellung P.
4. Lassen Sie den Motor abkühlen.
5. Halten Sie Kinder vom Fahrzeug fern.
6. Öffnen Sie die Motorhaube ⇒Seite 229.Führen Sie Arbeiten im Motorraum nur dann selber durch, wenn Sie mit den
notwendigen Handlungen vertraut sind und geeignete Werkzeuge haben!
Andernfalls lassen Sie alle Arbeiten bei einem Fachbetrieb durchführen.
Alle Betriebsflüssigkeiten und Betriebsmittel, wie z.B. Kühlmittel, Motoröle,
aber auch Zündkerzen und Batterien, werden ständig weiterentwickelt. SEAT
informiert die Fachbetriebe immer aktuell über Veränderungen. Wir
empfehlen Ihnen deshalb, Betriebsflüssigkeiten und Betriebsmittel vom
Fachbetrieb wechseln zu lassen. Beachten Sie auch die Hinweise
⇒Seite 222. Der Motorraum des Fahrzeuges ist ein gefährlicher Bereich!
⇒ .
altea_freetrack_aleman.book Seite 227 Montag, 16. Februar 2009 9:48 09

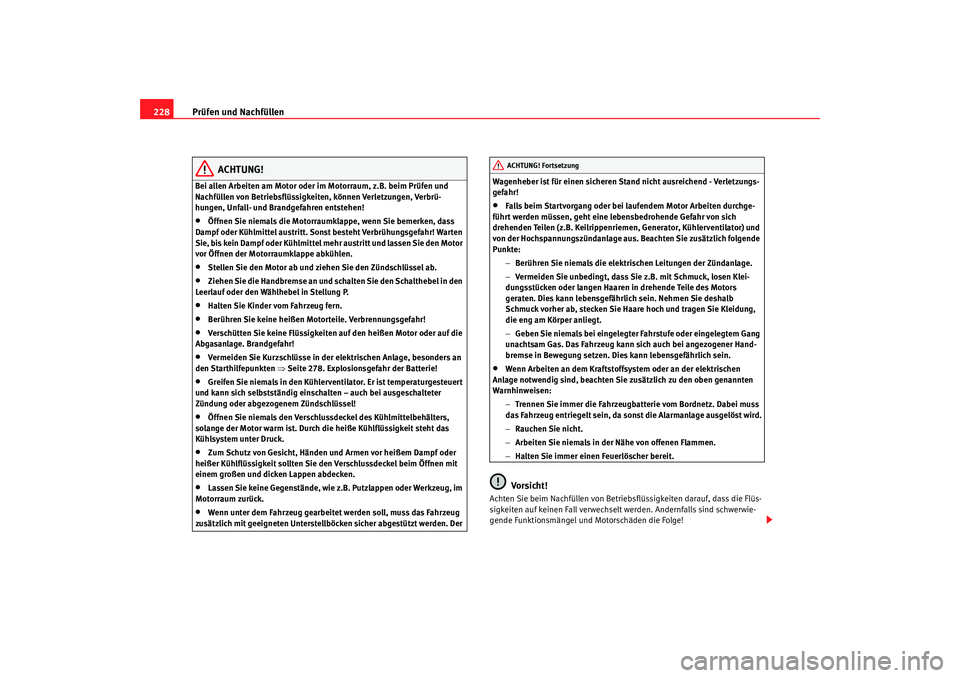

Prüfen und Nachfüllen
228
ACHTUNG!
Bei allen Arbeiten am Motor oder im Motorraum, z.B. beim Prüfen und
Nachfüllen von Betriebsflüssigkeiten, können Verletzungen, Verbrü-
hungen, Unfall- und Brandgefahren entstehen!•
Öffnen Sie niemals die Motorraumklappe, wenn Sie bemerken, dass
Dampf oder Kühlmittel austritt. Sonst besteht Verbrühungsgefahr! Warten
Sie, bis kein Dampf oder Kühlmittel mehr austritt und lassen Sie den Motor
vor Öffnen der Motorraumklappe abkühlen.
•
Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.
•
Ziehen Sie die Handbremse an und schalten Sie den Schalthebel in den
Leerlauf oder den Wählhebel in Stellung P.
•
Halten Sie Kinder vom Fahrzeug fern.
•
Berühren Sie keine heißen Motorteile. Verbrennungsgefahr!
•
Verschütten Sie keine Flüssigkeiten auf den heißen Motor oder auf die
Abgasanlage. Brandgefahr!
•
Vermeiden Sie Kurzschlüsse in der elektrischen Anlage, besonders an
den Starthilfepunkten ⇒Seite 278. Explosionsgefahr der Batterie!
•
Greifen Sie niemals in den Kühlerventilator. Er ist temperaturgesteuert
und kann sich selbstständig einschalten – auch bei ausgeschalteter
Zündung oder abgezogenem Zündschlüssel!
•
Öffnen Sie niemals den Verschlussdeckel des Kühlmittelbehälters,
solange der Motor warm ist. Durch die heiße Kühlflüssigkeit steht das
Kühlsystem unter Druck.
•
Zum Schutz von Gesicht, Händen und Armen vor heißem Dampf oder
heißer Kühlflüssigkeit sollten Sie den Verschlussdeckel beim Öffnen mit
einem großen und dicken Lappen abdecken.
•
Lassen Sie keine Gegenstände, wie z.B. Putzlappen oder Werkzeug, im
Motorraum zurück.
•
Wenn unter dem Fahrzeug gearbeitet werden soll, muss das Fahrzeug
zusätzlich mit geeigneten Unterstellböcken sicher abgestützt werden. Der Wagenheber ist für einen sicheren Stand nicht ausreichend - Verletzungs-
gefahr!
•
Falls beim Startvorgang oder bei laufendem Motor Arbeiten durchge-
führt werden müssen, geht eine lebensbedrohende Gefahr von sich
drehenden Teilen (z.B. Keilrippenriemen, Generator, Kühlerventilator) und
von der Hochspannungszündanlage aus. Beachten Sie zusätzlich folgende
Punkte:
−Berühren Sie niemals die elektrischen Leitungen der Zündanlage.
− Vermeiden Sie unbedingt, dass Sie z.B. mit Schmuck, losen Klei-
dungsstücken oder langen Haaren in drehende Teile des Motors
geraten. Dies kann lebensgefährlich sein. Nehmen Sie deshalb
Schmuck vorher ab, stecken Sie Haare hoch und tragen Sie Kleidung,
die eng am Körper anliegt.
− Geben Sie niemals bei eingelegter Fahrstufe oder eingelegtem Gang
unachtsam Gas. Das Fahrzeug kann sich auch bei angezogener Hand-
bremse in Bewegung setzen. Dies kann lebensgefährlich sein.
•
Wenn Arbeiten an dem Kraftstoffsystem oder an der elektrischen
Anlage notwendig sind, beachten Sie zusätzlich zu den oben genannten
Warnhinweisen:
−Trennen Sie immer die Fahrzeugbatterie vom Bordnetz. Dabei muss
das Fahrzeug entriegelt sein, da sonst die Alarmanlage ausgelöst wird.
− Rauchen Sie nicht.
− Arbeiten Sie niemals in der Nähe von offenen Flammen.
− Halten Sie immer einen Feuerlöscher bereit.Vo rsi ch t !
Achten Sie beim Nachfüllen von Betriebsflüssigkeiten darauf, dass die Flüs-
sigkeiten auf keinen Fall verwechselt werden. Andernfalls sind schwerwie-
gende Funktionsmängel und Motorschäden die Folge!
ACHTUNG! Fortsetzung
altea_freetrack_aleman.book Seite 228 Montag, 16. Februar 2009 9:48 09

Prüfen und Nachfüllen229
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Umwelthinweis
Aus dem Fahrzeug austretende Betriebsflüssigkeiten sind umweltschädlich.
Kontrollieren Sie deshalb regelmäßig den Boden unter dem Fahrzeug. Sind
dort durch Öl oder durch andere Betriebsflüssigkeiten verursachte Flecken zu
sehen, bringen Sie das Fahrzeug zwecks Überprüfung zu einem
Fachbetrieb.Motorhaube öffnen
Die Motorraumklappe wird von innen entriegelt.
Achten Sie vor dem Öffnen der Motorraumklappe darauf, dass sich
die Wischerarme in Ruhestellung befinden.
– Ziehen Sie den Hebel unter der Instrumententafel ⇒ Abb. 155 in
Pfeilrichtung. Die Motorraumklappe wird durch Federwirkung
entriegelt ⇒.
– Heben Sie die Motorraumklappe am Entriegelungshebel (Pfeil) an und öffnen Sie die Motorraumklappe.
– Rasten Sie die Haltestange aus und setzen Sie sie in die dafür vorgesehene Aufnahme in der Motorraumklappe ein.
ACHTUNG!
Heißes Kühlmittel kann Verbrühungen verursachen!•
Öffnen Sie niemals die Motorraumklappe, wenn Sie bemerken, dass
Dampf, Rauch oder Kühlmittel aus dem Motorraum austritt.
Abb. 155 Ausschnitt aus
dem Fußraum auf der
Fahrerseite: Entriege-
lungshebel für die Motor-
raumklappe
Abb. 156 Riegel der
Motorraumklappe
altea_freetrack_aleman.book Seite 229 Montag, 16. Februar 2009 9:48 09

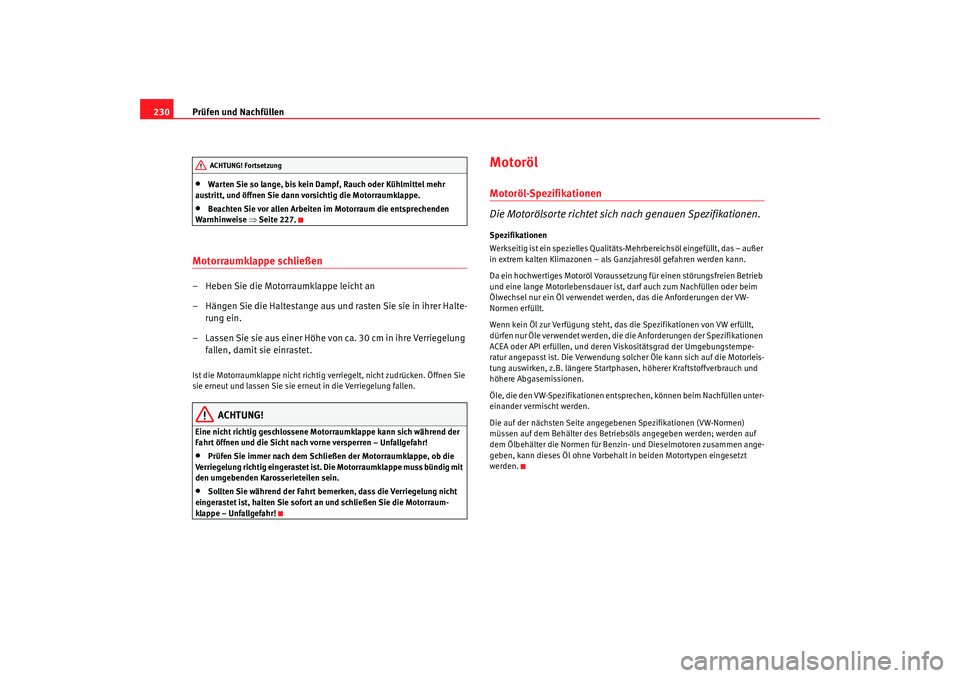

Prüfen und Nachfüllen
230•
Warten Sie so lange, bis kein Dampf, Rauch oder Kühlmittel mehr
austritt, und öffnen Sie dann vorsichtig die Motorraumklappe.
•
Beachten Sie vor allen Arbeiten im Motorraum die entsprechenden
Warnhinweise ⇒Seite 227.
Motorraumklappe schließen– Heben Sie die Motorraumklappe leicht an
– Hängen Sie die Haltestange aus und rasten Sie sie in ihrer Halte-
rung ein.
– Lassen Sie sie aus einer Höhe von ca. 30 cm in ihre Verriegelung fallen, damit sie einrastet.Ist die Motorraumklappe nicht richtig verriegelt, nicht zudrücken. Öffnen Sie
sie erneut und lassen Sie sie erneut in die Verriegelung fallen.
ACHTUNG!
Eine nicht richtig geschlossene Motorraumklappe kann sich während der
Fahrt öffnen und die Sicht nach vorne versperren – Unfallgefahr!•
Prüfen Sie immer nach dem Schließen der Motorraumklappe, ob die
Verriegelung richtig eingerastet ist. Die Motorraumklappe muss bündig mit
den umgebenden Karosserieteilen sein.
•
Sollten Sie während der Fahrt bemerken, dass die Verriegelung nicht
eingerastet ist, halten Sie sofort an und schließen Sie die Motorraum-
klappe – Unfallgefahr!
MotorölMotoröl-Spezifikationen
Die Motorölsorte richtet sich nach genauen Spezifikationen.Spezifikationen
Werkseitig ist ein spezielles Qualitäts-Mehrbereichsöl eingefüllt, das – außer
in extrem kalten Klimazonen – als Ganzjahresöl gefahren werden kann.
Da ein hochwertiges Motoröl Voraussetzung für einen störungsfreien Betrieb
und eine lange Motorlebensdauer ist, darf auch zum Nachfüllen oder beim
Ölwechsel nur ein Öl verwendet werden, das die Anforderungen der VW-
Normen erfüllt.
Wenn kein Öl zur Verfügung steht, das die Spezifikationen von VW erfüllt,
dürfen nur Öle verwendet werden, die die Anforderungen der Spezifikationen
ACEA oder API erfüllen, und deren Viskositätsgrad der Umgebungstempe-
ratur angepasst ist. Die Verwendung solcher Öle kann sich auf die Motorleis-
tung auswirken, z.B. längere Startphasen, höherer Kraftstoffverbrauch und
höhere Abgasemissionen.
Öle, die den VW-Spezifikationen entsprechen, können beim Nachfüllen unter-
einander vermischt werden.
Die auf der nächsten Seite angegebenen Spezifikationen (VW-Normen)
müssen auf dem Behälter des Betriebsöls angegeben werden; werden auf
dem Ölbehälter die Normen für Benzin- und Dieselmotoren zusammen ange-
geben, kann dieses Öl ohne Vorbehalt in beiden Motortypen eingesetzt
werden.
ACHTUNG! Fortsetzung
altea_freetrack_aleman.book Seite 230 Montag, 16. Februar 2009 9:48 09

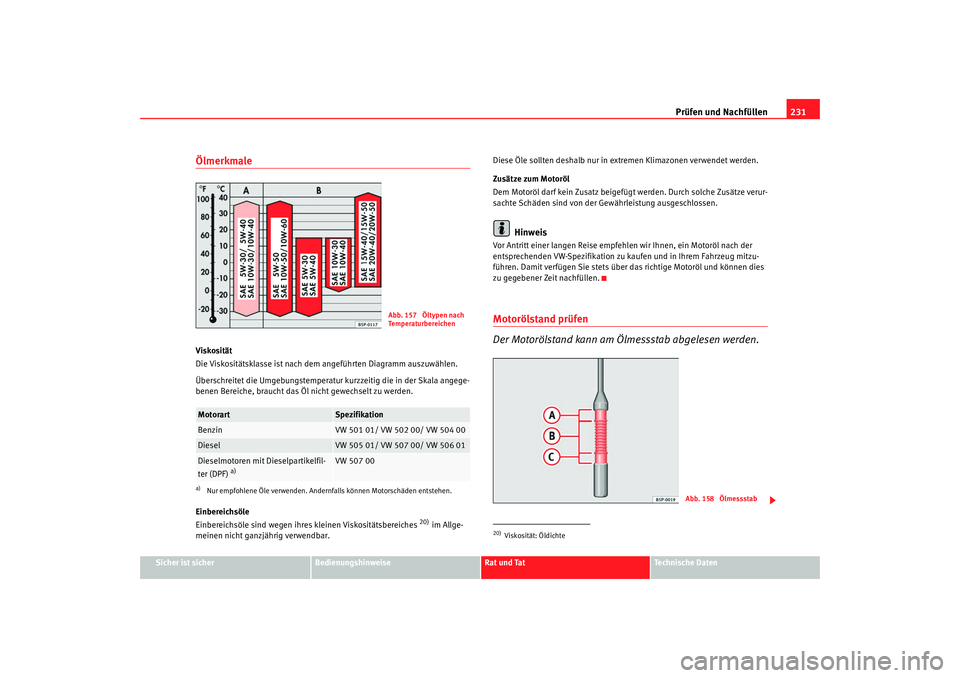

Prüfen und Nachfüllen231
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
ÖlmerkmaleViskosität
Die Viskositätsklasse ist nach dem angeführten Diagramm auszuwählen.
Überschreitet die Umgebungstemperatur kurzzeitig die in der Skala angege-
benen Bereiche, braucht das Öl nicht gewechselt zu werden.
Einbereichsöle
Einbereichsöle sind wegen ihres kleinen Viskositätsbereiches
20) im Allge-
meinen nicht ganzjährig verwendbar. Diese Öle sollten deshalb nur in extremen Klimazonen verwendet werden.
Zusätze zum Motoröl
Dem Motoröl darf kein Zusatz beigefügt werden. Durch solche Zusätze verur-
sachte Schäden sind von der Gewährleistung ausgeschlossen.
Hinweis
Vor Antritt einer langen Reise empfehlen wir Ihnen, ein Motoröl nach der
entsprechenden VW-Spezifikation zu kaufen und in Ihrem Fahrzeug mitzu-
führen. Damit verfügen Sie stets über das richtige Motoröl und können dies
zu gegebener Zeit nachfüllen.Motorölstand prüfen
Der Motorölstand kann am Ölmessstab abgelesen werden.
Motorart
Spezifikation
Benzin
VW 501 01/ VW 502 00/ VW 504 00
Diesel
VW 505 01/ VW 507 00/ VW 506 01
Dieselmotoren mit Dieselpartikelfil-
ter (DPF)
a)
a)Nur empfohlene Öle verwenden. Andernfalls können Motorschäden entstehen.
VW 507 00
Abb. 157 Öltypen nach
Te m p e r a t u r b e r e i c h e n
20)Viskosität: Öldichte
Abb. 158 Ölmessstab
altea_freetrack_aleman.book Seite 231
Montag, 16. Februar 2009 9:48 09
