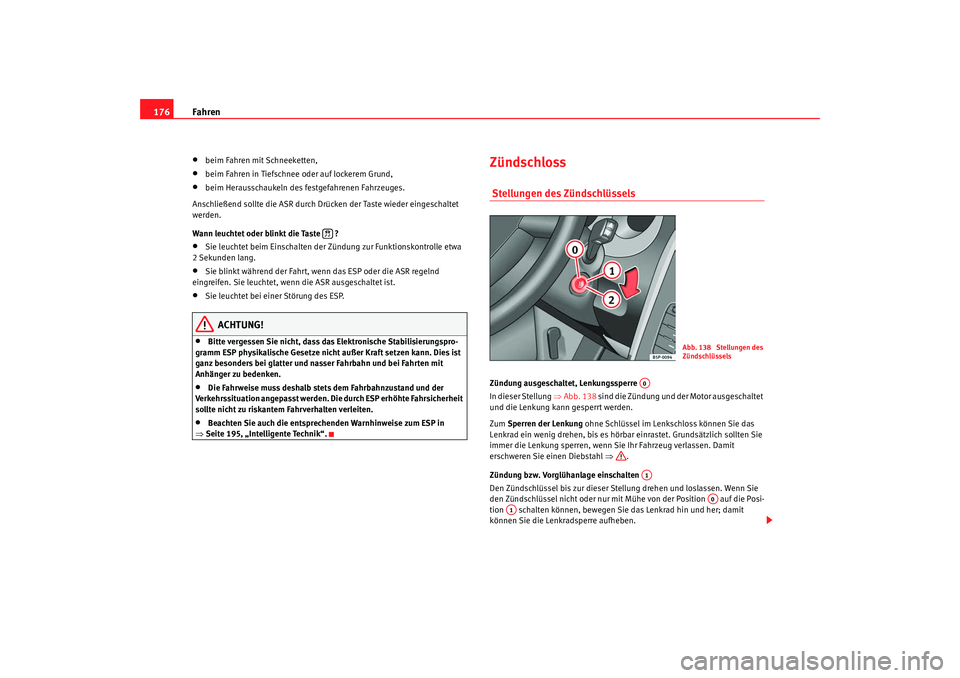

2009 Seat Altea Freetrack Betriebsanleitung (in German)

Fahren
176•
beim Fahren mit Schneeketten,
•
beim Fahren in Tiefschnee oder auf lockerem Grund,
•
beim Herausschaukeln des festgefahrenen Fahrzeuges.
Anschließend sollte die ASR durch Drücken der Taste wieder eingeschaltet
werden.
Wann leuchtet oder blinkt die Taste ?
•
Sie leuchtet beim Einschalten der Zündung zur Funktionskontrolle etwa
2 Sekunden lang.
•
Sie blinkt während der Fahrt, wenn das ESP oder die ASR regelnd
eingreifen. Sie leuchtet, wenn die ASR ausgeschaltet ist.
•
Sie leuchtet bei einer Störung des ESP.
ACHTUNG!
•
Bitte vergessen Sie nicht, dass das Elektronische Stabilisierungspro-
gramm ESP physikalische Gesetze nicht außer Kraft setzen kann. Dies ist
ganz besonders bei glatter und nasser Fahrbahn und bei Fahrten mit
Anhänger zu bedenken.
•
Die Fahrweise muss deshalb stets dem Fahrbahnzustand und der
Verkehrssituation angepasst werden. Die durch ESP erhöhte Fahrsicherheit
sollte nicht zu riskantem Fahrverhalten verleiten.
•
Beachten Sie auch die entsprechenden Warnhinweise zum ESP in
⇒ Seite 195, „Intelligente Technik“.
Zündschloss Stellungen des ZündschlüsselsZündung ausgeschaltet, Lenkungssperre
In dieser Stellung ⇒Abb. 138 sind die Zündung und der Motor ausgeschaltet
und die Lenkung kann gesperrt werden.
Zum Sperren der Lenkung ohne Schlüssel im Lenkschloss können Sie das
Lenkrad ein wenig drehen, bis es hörbar einrastet. Grundsätzlich sollten Sie
immer die Lenkung sperren, wenn Sie Ihr Fahrzeug verlassen. Damit
erschweren Sie einen Diebstahl ⇒.
Zündung bzw. Vorglühanlage einschalten
Den Zündschlüssel bis zur dieser Stellung drehen und loslassen. Wenn Sie
den Zündschlüssel nicht oder nur mit Mühe von der Position auf die Posi-
tion schalten können, bewegen Sie das Lenkrad hin und her; damit
können Sie die Lenkradsperre aufheben.

Abb. 138 Stellungen des
Zündschlüssels
A0A1
A0
A1
altea_freetrack_aleman.book Seite 176 Montag, 16. Februar 2009 9:48 09

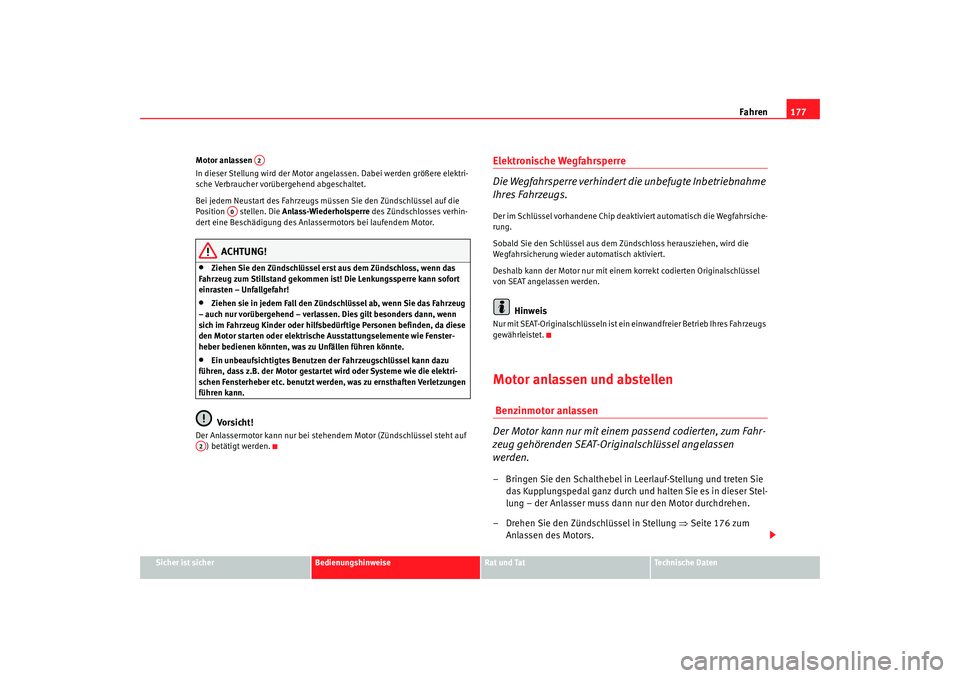

Fahren177
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Motor anlassen
In dieser Stellung wird der Motor angelassen. Dabei werden größere elektri-
sche Verbraucher vorübergehend abgeschaltet.
Bei jedem Neustart des Fahrzeugs müssen Sie den Zündschlüssel auf die
Position stellen. Die
Anlass-Wiederholsperre des Zündschlosses verhin-
dert eine Beschädigung des Anlassermotors bei laufendem Motor.
ACHTUNG!
•
Ziehen Sie den Zündschlüssel erst aus dem Zündschloss, wenn das
Fahrzeug zum Stillstand gekommen ist! Die Lenkungssperre kann sofort
einrasten – Unfallgefahr!
•
Ziehen sie in jedem Fall den Zündschlüssel ab, wenn Sie das Fahrzeug
– auch nur vorübergehend – verlassen. Dies gilt besonders dann, wenn
sich im Fahrzeug Kinder oder hilfsbedürftige Personen befinden, da diese
den Motor starten oder elektrische Ausstattungselemente wie Fenster-
heber bedienen könnten, was zu Unfällen führen könnte.
•
Ein unbeaufsichtigtes Benutzen der Fahrzeugschlüssel kann dazu
führen, dass z.B. der Motor gestartet wird oder Systeme wie die elektri-
schen Fensterheber etc. benutzt werden, was zu ernsthaften Verletzungen
führen kann.Vo rsi ch t !
Der Anlassermotor kann nur bei stehendem Motor (Zündschlüssel steht auf ) betätigt werden.
Elektronische Wegfahrsperre
Die Wegfahrsperre verhindert die unbefugte Inbetriebnahme
Ihres Fahrzeugs.Der im Schlüssel vorhandene Chip deaktiviert automatisch die Wegfahrsiche-
rung.
Sobald Sie den Schlüssel aus dem Zündschloss herausziehen, wird die
Wegfahrsicherung wieder automatisch aktiviert.
Deshalb kann der Motor nur mit einem korrekt codierten Originalschlüssel
von SEAT angelassen werden.
Hinweis
Nur mit SEAT-Originalschlüsseln ist ein einwandfreier Betrieb Ihres Fahrzeugs
gewährleistet.Motor anlassen und abstellen Benzinmotor anlassen
Der Motor kann nur mit einem passend codierten, zum Fahr-
zeug gehörenden SEAT-Originalschlüssel angelassen
werden.– Bringen Sie den Schalthebel in Leerlauf-Stellung und treten Sie das Kupplungspedal ganz durch und halten Sie es in dieser Stel-
lung – der Anlasser muss dann nur den Motor durchdrehen.
– Drehen Sie den Zündschlüssel in Stellung ⇒Seite 176 zum
Anlassen des Motors.
A2
A0
A2
altea_freetrack_aleman.book Seite 177 Montag, 16. Februar 2009 9:48 09

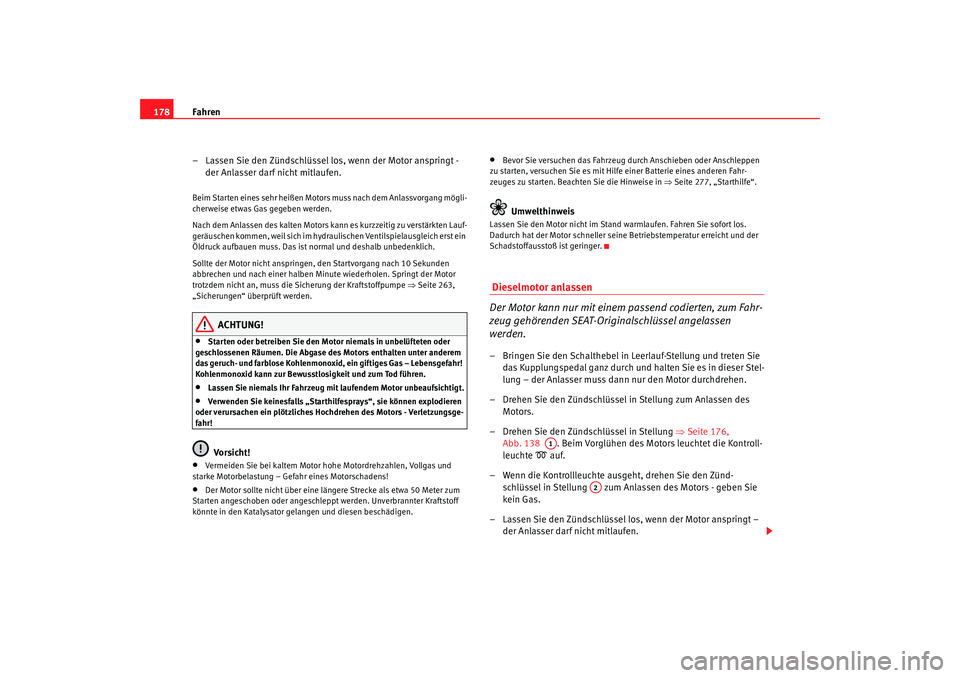

Fahren
178
– Lassen Sie den Zündschlüssel los, wenn der Motor anspringt - der Anlasser darf nicht mitlaufen.Beim Starten eines sehr heißen Motors muss nach dem Anlassvorgang mögli-
cherweise etwas Gas gegeben werden.
Nach dem Anlassen des kal ten Motors kann es kurzzeitig zu verstärkten L auf-
geräuschen kommen, weil sich im hydraulischen Ventilspielausgleich erst ein
Öldruck aufbauen muss. Das ist normal und deshalb unbedenklich.
Sollte der Motor nicht anspringen, den Startvorgang nach 10 Sekunden
abbrechen und nach einer halben Minute wiederholen. Springt der Motor
trotzdem nicht an, muss die Sicherung der Kraftstoffpumpe ⇒Seite 263,
„Sicherungen“ überprüft werden.
ACHTUNG!
•
Starten oder betreiben Sie den Motor niemals in unbelüfteten oder
geschlossenen Räumen. Die Abgase des Motors enthalten unter anderem
das geruch- und farblose Kohlenmonoxid, ein giftiges Gas – Lebensgefahr!
Kohlenmonoxid kann zur Bewusstlosigkeit und zum Tod führen.
•
Lassen Sie niemals Ihr Fahrzeug mit laufendem Motor unbeaufsichtigt.
•
Verwenden Sie keinesfalls „Starthilfesprays“, sie können explodieren
oder verursachen ein plötzliches Hochdrehen des Motors - Verletzungsge-
fahr!Vo rsi ch t !
•
Vermeiden Sie bei kaltem Motor hohe Motordrehzahlen, Vollgas und
starke Motorbelastung – Gefahr eines Motorschadens!
•
Der Motor sollte nicht über eine längere Strecke als etwa 50 Meter zum
Starten angeschoben oder angeschleppt werden. Unverbrannter Kraftstoff
könnte in den Katalysator gelangen und diesen beschädigen.
•
Bevor Sie versuchen das Fahrzeug durch Anschieben oder Anschleppen
zu starten, versuchen Sie es mit Hilfe einer Batterie eines anderen Fahr-
zeuges zu starten. Beachten Sie die Hinweise in ⇒Seite 277, „Starthilfe“.Umwelthinweis
Lassen Sie den Motor nicht im Stand warmlaufen. Fahren Sie sofort los.
Dadurch hat der Motor schneller seine Betriebstemperatur erreicht und der
Schadstoffausstoß ist geringer. Dieselmotor anlassen
Der Motor kann nur mit einem passend codierten, zum Fahr-
zeug gehörenden SEAT-Originalschlüssel angelassen
werden.– Bringen Sie den Schalthebel in Leerlauf-Stellung und treten Sie
das Kupplungspedal ganz durch und halten Sie es in dieser Stel-
lung – der Anlasser muss dann nur den Motor durchdrehen.
– Drehen Sie den Zündschlüssel in Stellung zum Anlassen des
Motors.
– Drehen Sie den Zündschlüssel in Stellung ⇒ Seite 176,
Abb. 138 . Beim Vorglühen des Motors leuchtet die Kontroll-
leuchte

auf.
– Wenn die Kontrollleuchte ausgeht, drehen Sie den Zünd- schlüssel in Stellung zum Anlassen des Motors - geben Sie
kein Gas.
– Lassen Sie den Zündschlüssel los, wenn der Motor anspringt – der Anlasser darf nicht mitlaufen.A1
A2
altea_freetrack_aleman.book Seite 178 Montag, 16. Februar 2009 9:48 09

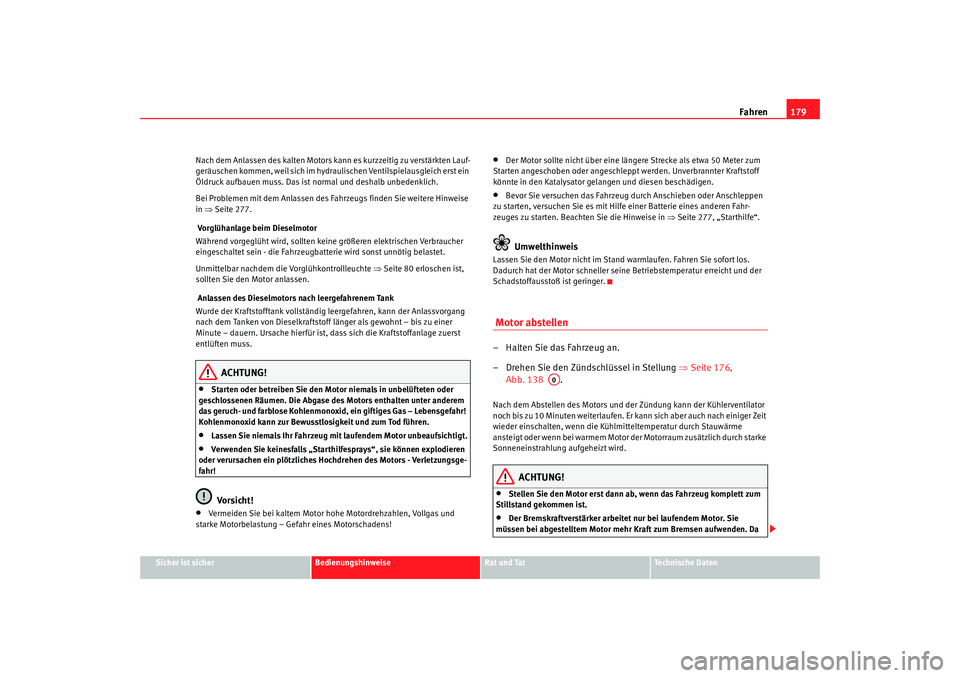

Fahren179
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Nach dem Anlassen des kalten Motors kann es kurzzeitig zu verstärkten Lauf-
geräuschen kommen, weil sich im hydraulischen Ventilspielausgleich erst ein
Öldruck aufbauen muss. Das ist normal und deshalb unbedenklich.
Bei Problemen mit dem Anlassen des Fahrzeugs finden Sie weitere Hinweise
in
⇒ Seite 277.
Vorglühanlage beim Dieselmotor
Während vorgeglüht wird, sollten keine größeren elektrischen Verbraucher
eingeschaltet sein - die Fahrzeugbatterie wird sonst unnötig belastet.
Unmittelbar nachdem die Vorglühkontrollleuchte ⇒Seite 80 erloschen ist,
sollten Sie den Motor anlassen.
Anlassen des Dieselmotors nach leergefahrenem Tank
Wurde der Kraftstofftank vollständig leergefahren, kann der Anlassvorgang
nach dem Tanken von Dieselkraftstoff länger als gewohnt – bis zu einer
Minute – dauern. Ursache hierfür ist, dass sich die Kraftstoffanlage zuerst
entlüften muss.
ACHTUNG!
•
Starten oder betreiben Sie den Motor niemals in unbelüfteten oder
geschlossenen Räumen. Die Abgase des Motors enthalten unter anderem
das geruch- und farblose Kohlenmonoxid, ein giftiges Gas – Lebensgefahr!
Kohlenmonoxid kann zur Bewusstlosigkeit und zum Tod führen.
•
Lassen Sie niemals Ihr Fahrzeug mit laufendem Motor unbeaufsichtigt.
•
Verwenden Sie keinesfalls „Starthilfesprays“, sie können explodieren
oder verursachen ein plötzliches Hochdrehen des Motors - Verletzungsge-
fahr!Vo rsi ch t !
•
Vermeiden Sie bei kaltem Motor hohe Motordrehzahlen, Vollgas und
starke Motorbelastung – Gefahr eines Motorschadens!
•
Der Motor sollte nicht über eine längere Strecke als etwa 50 Meter zum
Starten angeschoben oder angeschleppt werden. Unverbrannter Kraftstoff
könnte in den Katalysator gelangen und diesen beschädigen.
•
Bevor Sie versuchen das Fahrzeug durch Anschieben oder Anschleppen
zu starten, versuchen Sie es mit Hilfe einer Batterie eines anderen Fahr-
zeuges zu starten. Beachten Sie die Hinweise in ⇒Seite 277, „Starthilfe“.Umwelthinweis
Lassen Sie den Motor nicht im Stand warmlaufen. Fahren Sie sofort los.
Dadurch hat der Motor schneller seine Betriebstemperatur erreicht und der
Schadstoffausstoß ist geringer. Motor abstellen– Halten Sie das Fahrzeug an.
– Drehen Sie den Zündschlüssel in Stellung ⇒Seite 176,
Abb. 138 .Nach dem Abstellen des Motors und der Zündung kann der Kühlerventilator
noch bis zu 10 Minuten weiterlaufen. Er kann sich aber auch nach einiger Zeit
wieder einschalten, wenn die Kühlmitteltemperatur durch Stauwärme
ansteigt oder wenn bei warmem Motor der Motorraum zusätzlich durch starke
Sonneneinstrahlung aufgeheizt wird.
ACHTUNG!
•
Stellen Sie den Motor erst dann ab, wenn das Fahrzeug komplett zum
Stillstand gekommen ist.
•
Der Bremskraftverstärker arbeitet nur bei laufendem Motor. Sie
müssen bei abgestelltem Motor mehr Kraft zum Bremsen aufwenden. Da
A0
altea_freetrack_aleman.book Seite 179 Montag, 16. Februar 2009 9:48 09

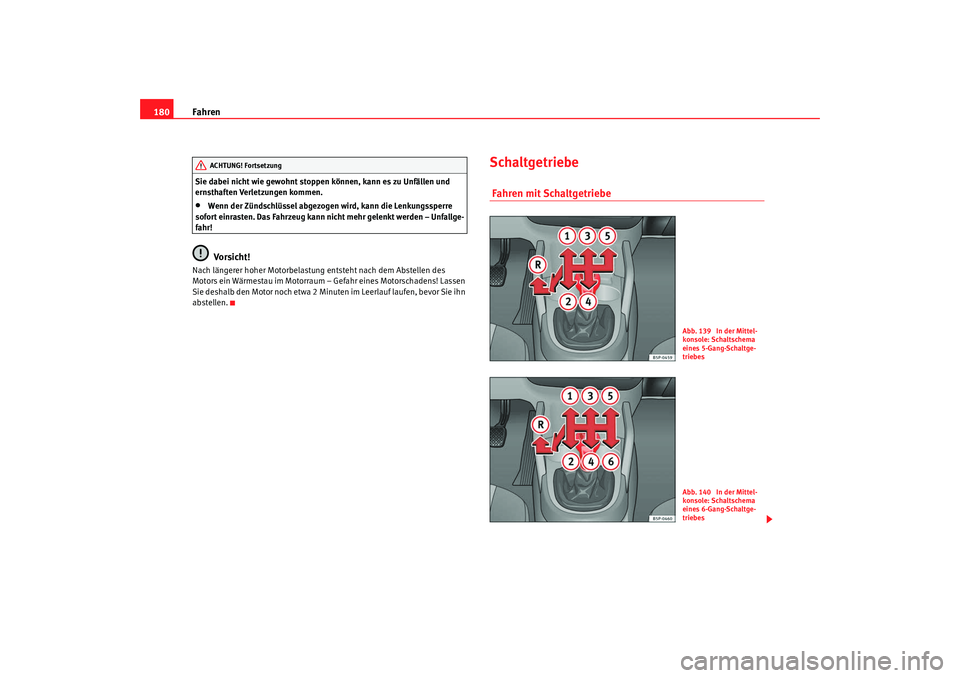

Fahren
180Sie dabei nicht wie gewohnt stoppen können, kann es zu Unfällen und
ernsthaften Verletzungen kommen.•
Wenn der Zündschlüssel abgezogen wird, kann die Lenkungssperre
sofort einrasten. Das Fahrzeug kann nicht mehr gelenkt werden – Unfallge-
fahr!Vo rsi ch t !
Nach längerer hoher Motorbelastung entsteht nach dem Abstellen des
Motors ein Wärmestau im Motorraum – Gefahr eines Motorschadens! Lassen
Sie deshalb den Motor noch etwa 2 Minuten im Leerlauf laufen, bevor Sie ihn
abstellen.
Schaltgetriebe Fahren mit Schaltgetriebe
ACHTUNG! Fortsetzung
Abb. 139 In der Mittel-
konsole: Schaltschema
eines 5-Gang-Schaltge-
triebesAbb. 140 In der Mittel-
konsole: Schaltschema
eines 6-Gang-Schaltge-
triebes
altea_freetrack_aleman.book Seite 180 Montag, 16. Februar 2009 9:48 09

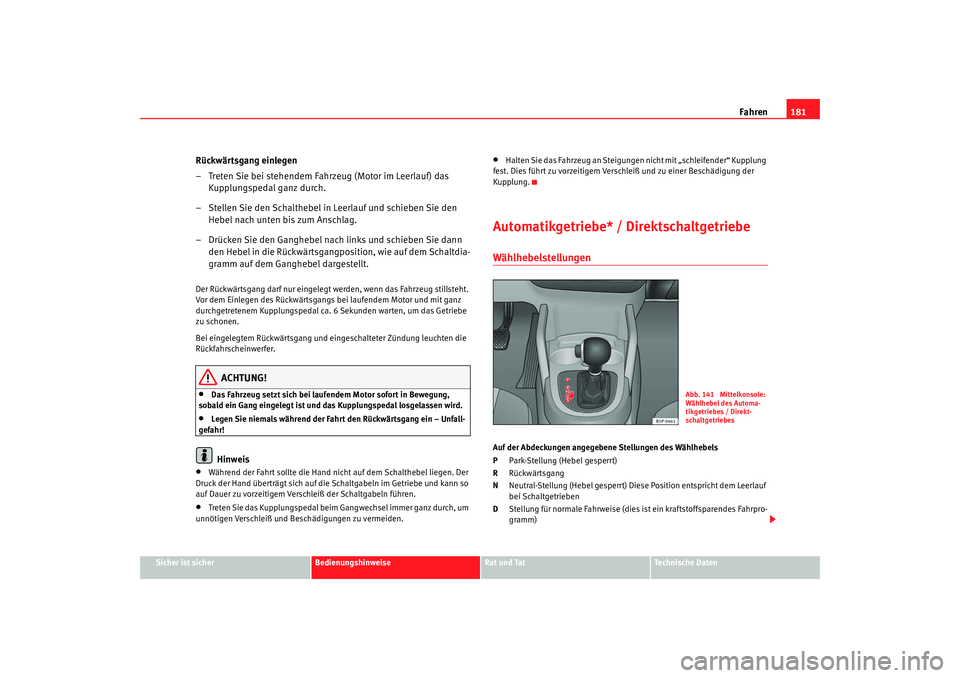

Fahren181
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n
Rückwärtsgang einlegen
– Treten Sie bei stehendem Fahrzeug (Motor im Leerlauf) das
Kupplungspedal ganz durch.
– Stellen Sie den Schalthebel in Leerlauf und schieben Sie den Hebel nach unten bis zum Anschlag.
– Drücken Sie den Ganghebel nach links und schieben Sie dann den Hebel in die Rückwärtsgangposition, wie auf dem Schaltdia-
gramm auf dem Ganghebel dargestellt.Der Rückwärtsgang darf nur eingelegt werden, wenn das Fahrzeug stillsteht.
Vor dem Einlegen des Rückwärtsgangs bei laufendem Motor und mit ganz
durchgetretenem Kupplungspedal ca. 6 Sekunden warten, um das Getriebe
zu schonen.
Bei eingelegtem Rückwärtsgang und eingeschalteter Zündung leuchten die
Rückfahrscheinwerfer.
ACHTUNG!
•
Das Fahrzeug setzt sich bei laufendem Motor sofort in Bewegung,
sobald ein Gang eingelegt ist und das Kupplungspedal losgelassen wird.
•
Legen Sie niemals während der Fahrt den Rückwärtsgang ein – Unfall-
gefahr!Hinweis
•
Während der Fahrt sollte die Hand nicht auf dem Schalthebel liegen. Der
Druck der Hand überträgt sich auf die Schaltgabeln im Getriebe und kann so
auf Dauer zu vorzeitigem Verschleiß der Schaltgabeln führen.
•
Treten Sie das Kupplungspedal beim Gangwechsel immer ganz durch, um
unnötigen Verschleiß und Beschädigungen zu vermeiden.
•
Halten Sie das Fahrzeug an Steigungen nicht mit „schleifender“ Kupplung
fest. Dies führt zu vorzeitigem Verschleiß und zu einer Beschädigung der
Kupplung.
Automatikgetriebe* / DirektschaltgetriebeWählhebelstellungen Auf der Abdeckungen angegebene Stellungen des Wählhebels
P Park-Stellung (Hebel gesperrt)
R Rückwärtsgang
N Neutral-Stellung (Hebel gesperrt) Diese Position entspricht dem Leerlauf
bei Schaltgetrieben
D Stellung für normale Fahrweise (dies ist ein kraftstoffsparendes Fahrpro-
gramm)
Abb. 141 Mittelkonsole:
Wählhebel des Automa-
tikgetriebes / Direkt-
schaltgetriebes
altea_freetrack_aleman.book Seite 181 Montag, 16. Februar 2009 9:48 09

Fahren

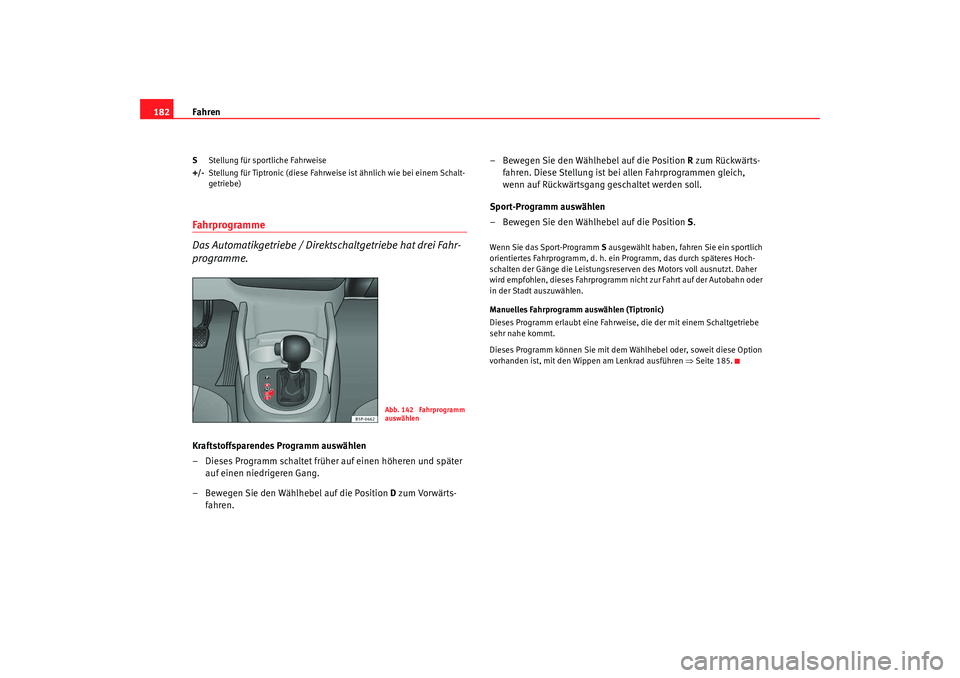

182S Stellung für sportliche Fahrweise
+/- Stellung für Tiptronic (diese Fahrweise ist ähnlich wie bei einem Schalt-
getriebe)Fahrprogramme
Das Automatikgetriebe / Direktschaltgetriebe hat drei Fahr-
programme.Kraftstoffsparendes Programm auswählen
– Dieses Programm schaltet früher auf einen höheren und später
auf einen niedrigeren Gang.
– Bewegen Sie den Wählhebel auf die Position D zum Vorwärts-
fahren. – Bewegen Sie den Wählhebel auf die Position
R zum Rückwärts-
fahren. Diese Stellung ist bei allen Fahrprogrammen gleich,
wenn auf Rückwärtsgang geschaltet werden soll.
Sport-Programm auswählen
– Bewegen Sie den Wählhebel auf die Position S.
Wenn Sie das Sport-Programm S ausgewählt haben, fahren Sie ein sportlich
orientiertes Fahrprogramm, d. h. ein Programm, das durch späteres Hoch-
schalten der Gänge die Leistungsreserven des Motors voll ausnutzt. Daher
wird empfohlen, dieses Fahrprogramm nicht zur Fahrt auf der Autobahn oder
in der Stadt auszuwählen.
Manuelles Fahrprogramm auswählen (Tiptronic)
Dieses Programm erlaubt eine Fahrweise, die der mit einem Schaltgetriebe
sehr nahe kommt.
Dieses Programm können Sie mit dem Wählhebel oder, soweit diese Option
vorhanden ist, mit den Wippen am Lenkrad ausführen ⇒Seite 185.
Abb. 142 Fahrprogramm
auswählen
altea_freetrack_aleman.book Seite 182 Montag, 16. Februar 2009 9:48 09

Fahren183
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

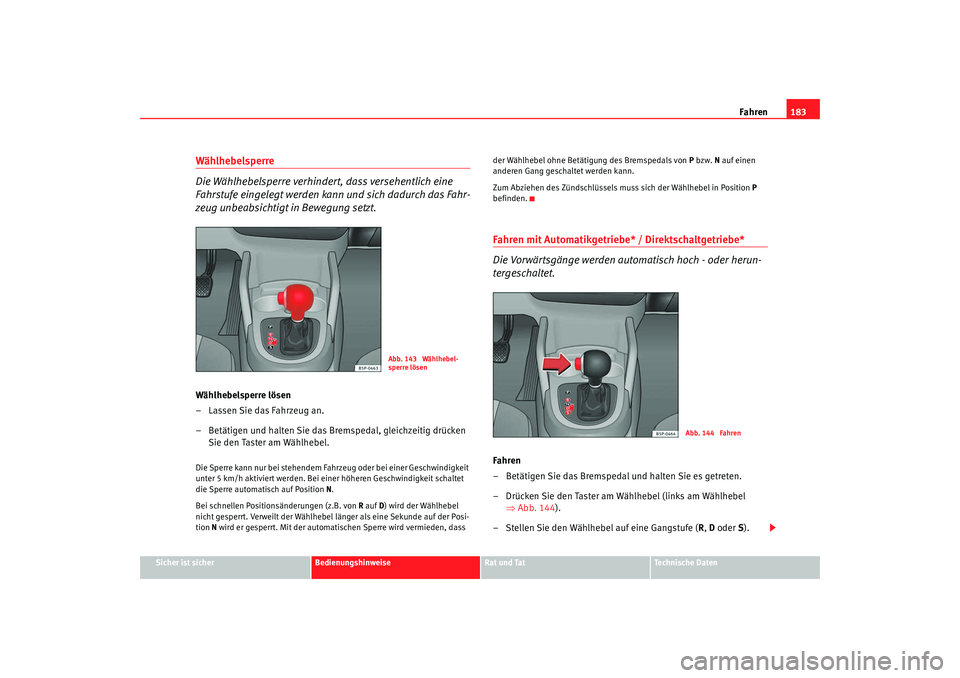

Wählhebelsperre
Die Wählhebelsperre verhindert, dass versehentlich eine
Fahrstufe eingelegt werden kann und sich dadurch das Fahr-
zeug unbeabsichtigt in Bewegung setzt.Wählhebelsperre lösen
– Lassen Sie das Fahrzeug an.
– Betätigen und halten Sie das Bremspedal, gleichzeitig drücken
Sie den Taster am Wählhebel.Die Sperre kann nur bei stehendem Fahrzeug oder bei einer Geschwindigkeit
unter 5 km/h aktiviert werden. Bei einer höheren Geschwindigkeit schaltet
die Sperre automatisch auf Position N.
Bei schnellen Positionsänderungen (z.B. von R auf D) wird der Wählhebel
nicht gesperrt. Verweilt der Wählhebel länger als eine Sekunde auf der Posi-
tion N wird er gesperrt. Mit der automatischen Sperre wird vermieden, dass der Wählhebel ohne Betätigung des Bremspedals von
P bzw. N auf einen
anderen Gang geschaltet werden kann.
Zum Abziehen des Zündschlüssels muss sich der Wählhebel in Position P
befinden.
Fahren mit Automatikgetriebe* / Direktschaltgetriebe*
Die Vorwärtsgänge werden automatisch hoch - oder herun-
tergeschaltet.Fahren
– Betätigen Sie das Bremspedal und halten Sie es getreten.
– Drücken Sie den Taster am Wählhebel (links am Wählhebel ⇒Abb. 144 ).
– Stellen Sie den Wählhebel auf eine Gangstufe ( R, D oder S).
Abb. 143 Wählhebel-
sperre lösen
Abb. 144 Fahren
altea_freetrack_aleman.book Seite 183 Montag, 16. Februar 2009 9:48 09
