2009 Seat Altea Freetrack Betriebsanleitung (in German)

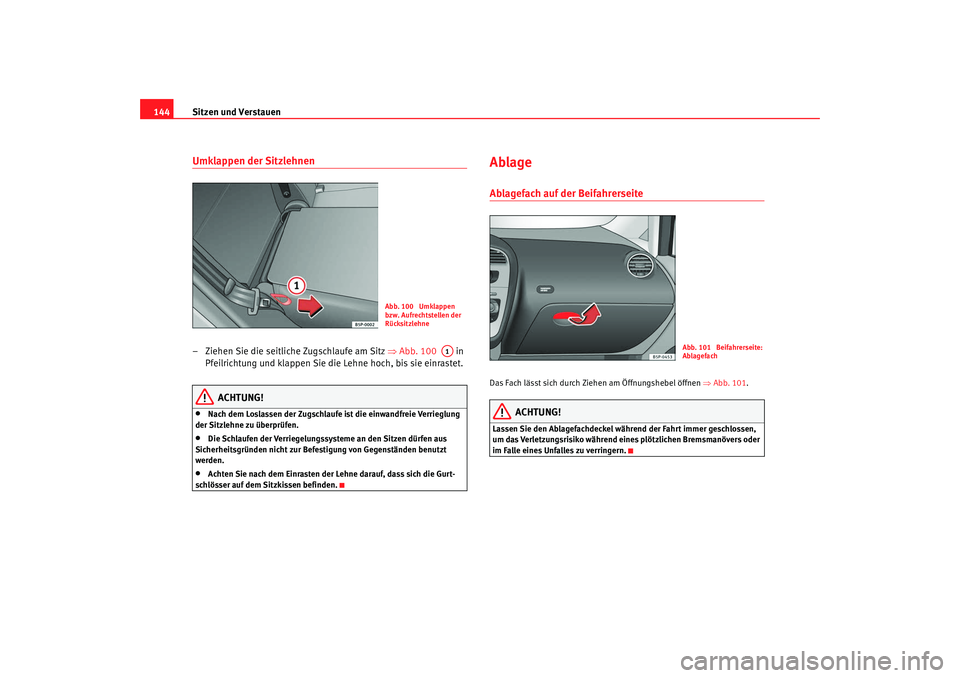

Sitzen und Verstauen
144Umklappen der Sitzlehnen– Ziehen Sie die seitliche Zugschlaufe am Sitz ⇒Abb. 100 in
Pfeilrichtung und klappen Sie die Lehne hoch, bis sie einrastet.
ACHTUNG!
•
Nach dem Loslassen der Zugschlaufe ist die einwandfreie Verrieglung
der Sitzlehne zu überprüfen.
•
Die Schlaufen der Verriegelungssysteme an den Sitzen dürfen aus
Sicherheitsgründen nicht zur Befestigung von Gegenständen benutzt
werden.
•
Achten Sie nach dem Einrasten der Lehne darauf, dass sich die Gurt-
schlösser auf dem Sitzkissen befinden.
AblageAblagefach auf der Beifahrerseite Das Fach lässt sich durch Ziehen am Öffnungshebel öffnen ⇒Abb. 101.
ACHTUNG!
Lassen Sie den Ablagefachdeckel während der Fahrt immer geschlossen,
um das Verletzungsrisiko während eines plötzlichen Bremsmanövers oder
im Falle eines Unfalles zu verringern.
Abb. 100 Umklappen
bzw. Aufrechtstellen der
Rücksitzlehne
A1
Abb. 101 Beifahrerseite:
Ablagefach
altea_freetrack_aleman.book Seite 144 Montag, 16. Februar 2009 9:48 09

Sitzen und Verstauen145
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

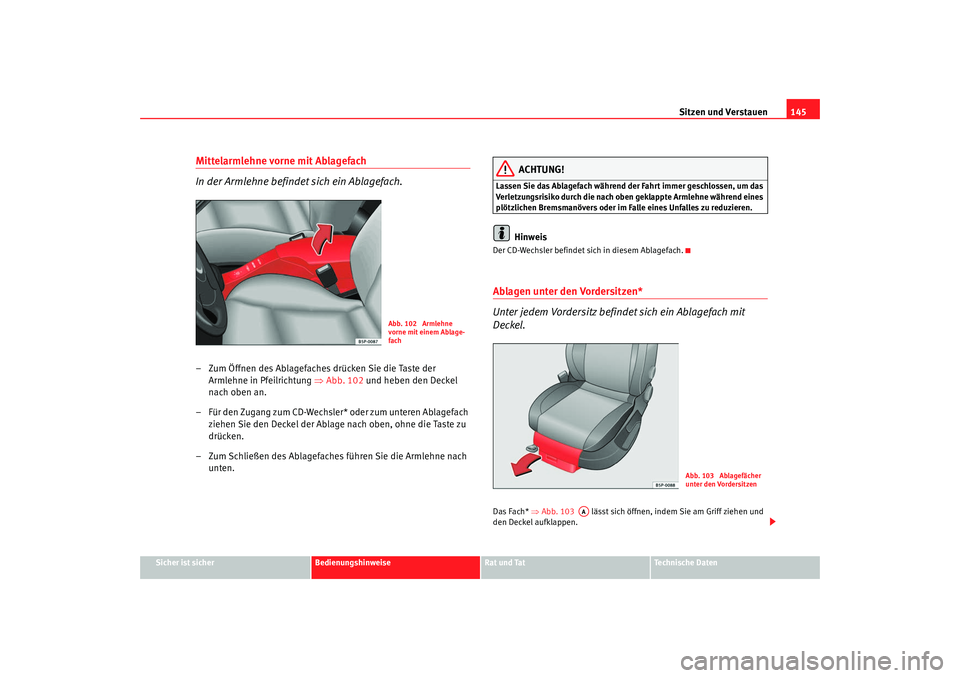

Mittelarmlehne vorne mit Ablagefach
In der Armlehne befindet sich ein Ablagefach.– Zum Öffnen des Ablagefaches drücken Sie die Taste der
Armlehne in Pfeilrichtung ⇒Abb. 102 und heben den Deckel
nach oben an.
– Für den Zugang zum CD-Wechsler* oder zum unteren Ablagefach ziehen Sie den Deckel der Ablage nach oben, ohne die Taste zu
drücken.
– Zum Schließen des Ablagefaches führen Sie die Armlehne nach unten.
ACHTUNG!
Lassen Sie das Ablagefach während der Fahrt immer geschlossen, um das
Verletzungsrisiko durch die nach oben geklappte Armlehne während eines
plötzlichen Bremsmanövers oder im Falle eines Unfalles zu reduzieren.
Hinweis
Der CD-Wechsler befindet sich in diesem Ablagefach.Ablagen unter den Vordersitzen*
Unter jedem Vordersitz befindet sich ein Ablagefach mit
Deckel.Das Fach* ⇒ Abb. 103 lässt sich öffnen, indem Sie am Griff ziehen und
den Deckel aufklappen.
Abb. 102 Armlehne
vorne mit einem Ablage-
fach
Abb. 103 Ablagefächer
unter den Vordersitzen
AA
altea_freetrack_aleman.book Seite 145 Montag, 16. Februar 2009 9:48 09

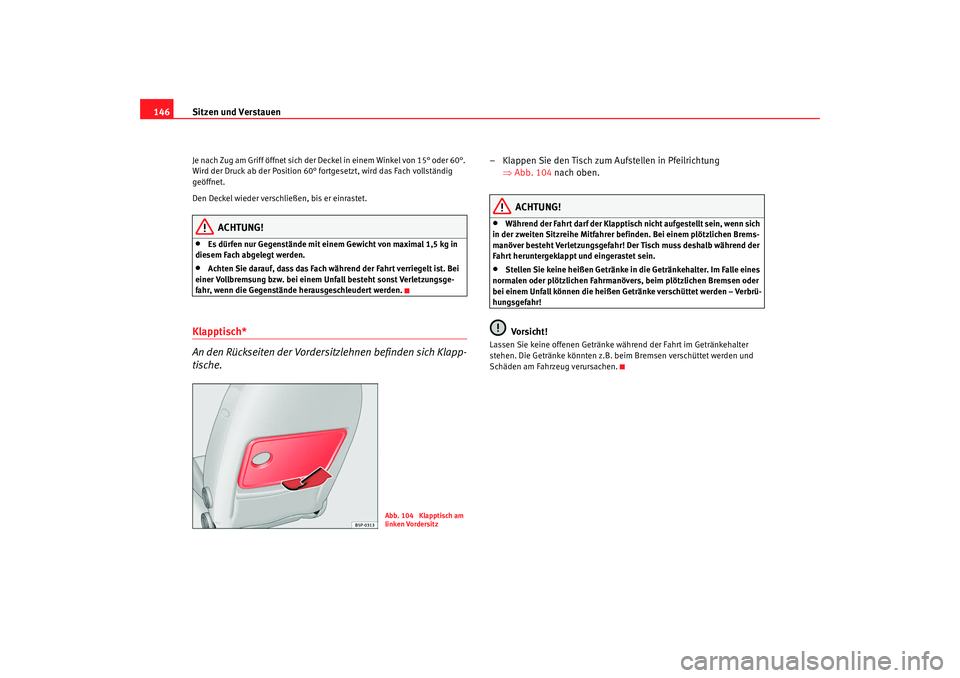

Sitzen und Verstauen
146Je nach Zug am Griff öffnet sich der Deckel in einem Winkel von 15° oder 60°.
Wird der Druck ab der Position 60° fortgesetzt, wird das Fach vollständig
geöffnet.
Den Deckel wieder verschließen, bis er einrastet.
ACHTUNG!
•
Es dürfen nur Gegenstände mit einem Gewicht von maximal 1,5 kg in
diesem Fach abgelegt werden.
•
Achten Sie darauf, dass das Fach während der Fahrt verriegelt ist. Bei
einer Vollbremsung bzw. bei einem Unfall besteht sonst Verletzungsge-
fahr, wenn die Gegenstände herausgeschleudert werden.
Klapptisch*
An den Rückseiten der Vordersitzlehnen befinden sich Klapp-
tische.
– Klappen Sie den Tisch zum Aufstellen in Pfeilrichtung ⇒Abb. 104 nach oben.
ACHTUNG!
•
Während der Fahrt darf der Klapptisch nicht aufgestellt sein, wenn sich
in der zweiten Sitzreihe Mitfahrer befinden. Bei einem plötzlichen Brems-
manöver besteht Verletzungsgefahr! Der Tisch muss deshalb während der
Fahrt heruntergeklappt und eingerastet sein.
•
Stellen Sie keine heißen Getränke in die Getränkehalter. Im Falle eines
normalen oder plötzlichen Fahrmanövers, beim plötzlichen Bremsen oder
bei einem Unfall können die heißen Getränke verschüttet werden – Verbrü-
hungsgefahr!Vo rsi ch t !
Lassen Sie keine offenen Getränke während der Fahrt im Getränkehalter
stehen. Die Getränke könnten z.B. beim Bremsen verschüttet werden und
Schäden am Fahrzeug verursachen.
Abb. 104 Klapptisch am
linken Vordersitz
altea_freetrack_aleman.book Seite 146 Montag, 16. Februar 2009 9:48 09

Sitzen und Verstauen147
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

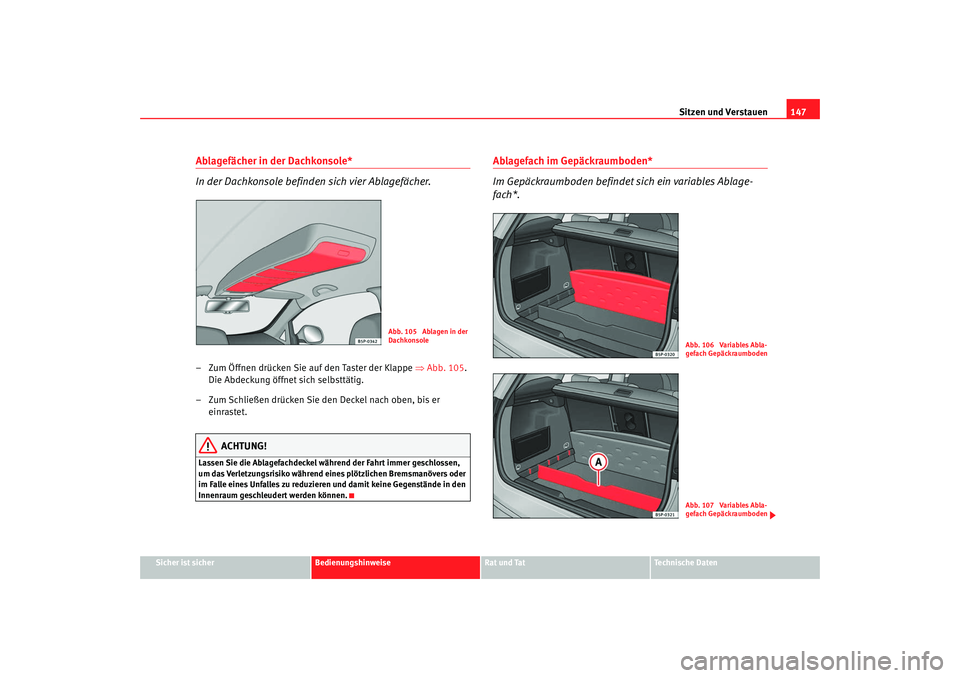

Ablagefächer in der Dachkonsole*
In der Dachkonsole befinden sich vier Ablagefächer.– Zum Öffnen drücken Sie auf den Taster der Klappe ⇒ Abb. 105.
Die Abdeckung öffnet sich selbsttätig.
– Zum Schließen drücken Sie den Deckel nach oben, bis er einrastet.
ACHTUNG!
Lassen Sie die Ablagefachdeckel während der Fahrt immer geschlossen,
um das Verletzungsrisiko während eines plötzlichen Bremsmanövers oder
im Falle eines Unfalles zu reduzieren und damit keine Gegenstände in den
Innenraum geschleudert werden können.
Ablagefach im Gepäckraumboden*
Im Gepäckraumboden befindet sich ein variables Ablage-
fach*.
Abb. 105 Ablagen in der
Dachkonsole
Abb. 106 Variables Abla-
gefach GepäckraumbodenAbb. 107 Variables Abla-
gefach Gepäckraumboden
altea_freetrack_aleman.book Seite 147 Montag, 16. Februar 2009 9:48 09

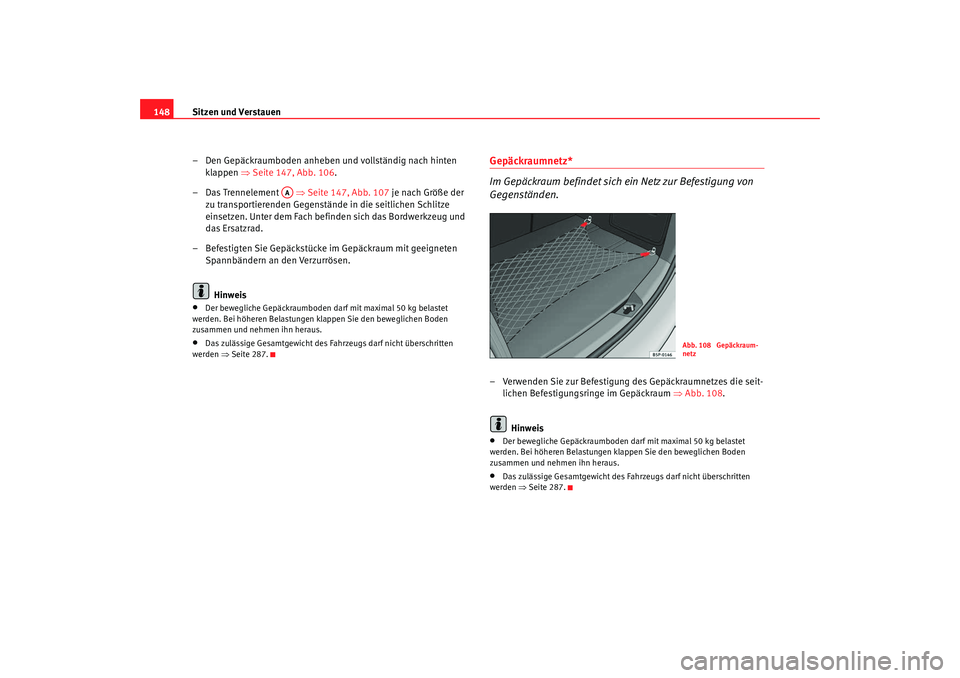

Sitzen und Verstauen
148
– Den Gepäckraumboden anheben und vollständig nach hinten klappen ⇒Seite 147, Abb. 106 .
– Das Trennelement ⇒Seite 147, Abb. 107 je nach Größe der
zu transportierenden Gegenstände in die seitlichen Schlitze
einsetzen. Unter dem Fach befinden sich das Bordwerkzeug und
das Ersatzrad.
– Befestigten Sie Gepäckstücke im Gepäckraum mit geeigneten Spannbändern an den Verzurrösen.
Hinweis•
Der bewegliche Gepäckraumboden darf mit maximal 50 kg belastet
werden. Bei höheren Belastungen klappen Sie den beweglichen Boden
zusammen und nehmen ihn heraus.
•
Das zulässige Gesamtgewicht des Fahrzeugs darf nicht überschritten
werden ⇒Seite 287.
Gepäckraumnetz*
Im Gepäckraum befindet sich ein Netz zur Befestigung von
Gegenständen.– Verwenden Sie zur Befestigung des Gepäckraumnetzes die seit-
lichen Befestigungsringe im Gepäckraum ⇒Abb. 108 .
Hinweis•
Der bewegliche Gepäckraumboden darf mit maximal 50 kg belastet
werden. Bei höheren Belastungen klappen Sie den beweglichen Boden
zusammen und nehmen ihn heraus.
•
Das zulässige Gesamtgewicht des Fahrzeugs darf nicht überschritten
werden ⇒Seite 287.
AA
Abb. 108 Gepäckraum-
netz
altea_freetrack_aleman.book Seite 148 Montag, 16. Februar 2009 9:48 09

Sitzen und Verstauen149
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

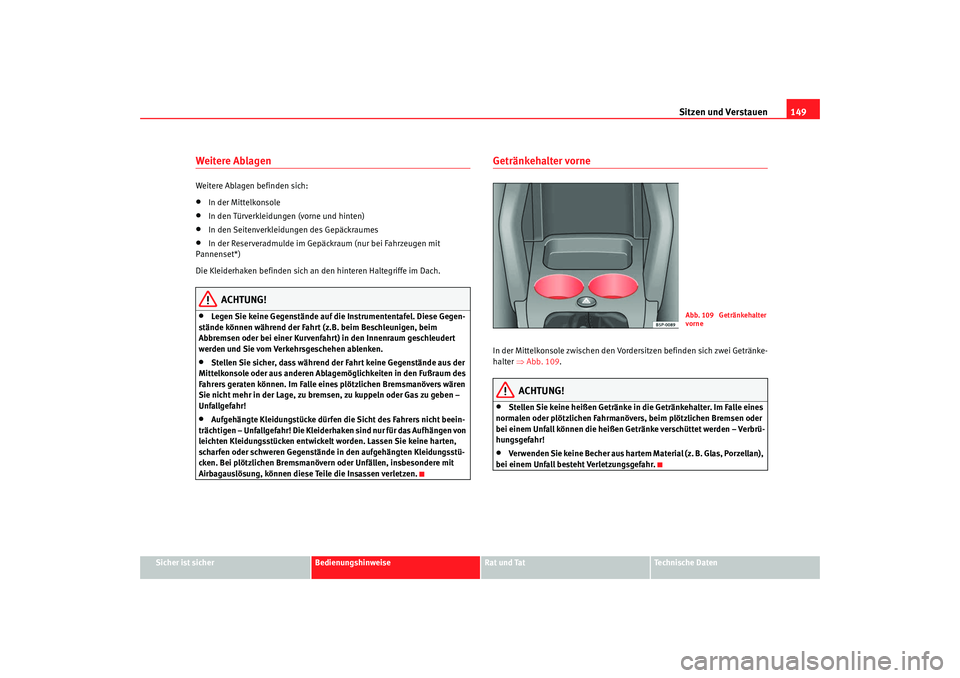

Weitere Ablagen Weitere Ablagen befinden sich:•
In der Mittelkonsole
•
In den Türverkleidungen (vorne und hinten)
•
In den Seitenverkleidungen des Gepäckraumes
•
In der Reserveradmulde im Gepäckraum (nur bei Fahrzeugen mit
Pannenset*)
Die Kleiderhaken befinden sich an den hinteren Haltegriffe im Dach.
ACHTUNG!
•
Legen Sie keine Gegenstände auf die Instrumententafel. Diese Gegen-
stände können während der Fahrt (z.B. beim Beschleunigen, beim
Abbremsen oder bei einer Kurvenfahrt) in den Innenraum geschleudert
werden und Sie vom Verkehrsgeschehen ablenken.
•
Stellen Sie sicher, dass während der Fahrt keine Gegenstände aus der
Mittelkonsole oder aus anderen Ablagemöglichkeiten in den Fußraum des
Fahrers geraten können. Im Falle eines plötzlichen Bremsmanövers wären
Sie nicht mehr in der Lage, zu bremsen, zu kuppeln oder Gas zu geben –
Unfallgefahr!
•
Aufgehängte Kleidungstücke dürfen die Sicht des Fahrers nicht beein-
trächtigen – Unfallgefahr! Die Kleiderhaken sind nur für das Aufhängen von
leichten Kleidungsstücken entwickelt worden. Lassen Sie keine harten,
scharfen oder schweren Gegenstände in den aufgehängten Kleidungsstü-
cken. Bei plötzlichen Bremsmanövern oder Unfällen, insbesondere mit
Airbagauslösung, können diese Teile die Insassen verletzen.
Getränkehalter vorne In der Mittelkonsole zwischen den Vordersitzen befinden sich zwei Getränke-
halter ⇒Abb. 109 .
ACHTUNG!
•
Stellen Sie keine heißen Getränke in die Getränkehalter. Im Falle eines
normalen oder plötzlichen Fahrmanövers, beim plötzlichen Bremsen oder
bei einem Unfall können die heißen Getränke verschüttet werden – Verbrü-
hungsgefahr!
•
Verwenden Sie keine Becher aus hartem Material (z. B. Glas, Porzellan),
bei einem Unfall besteht Verletzungsgefahr.
Abb. 109 Getränkehalter
vorne
altea_freetrack_aleman.book Seite 149 Montag, 16. Februar 2009 9:48 09

Sitzen und Verstauen

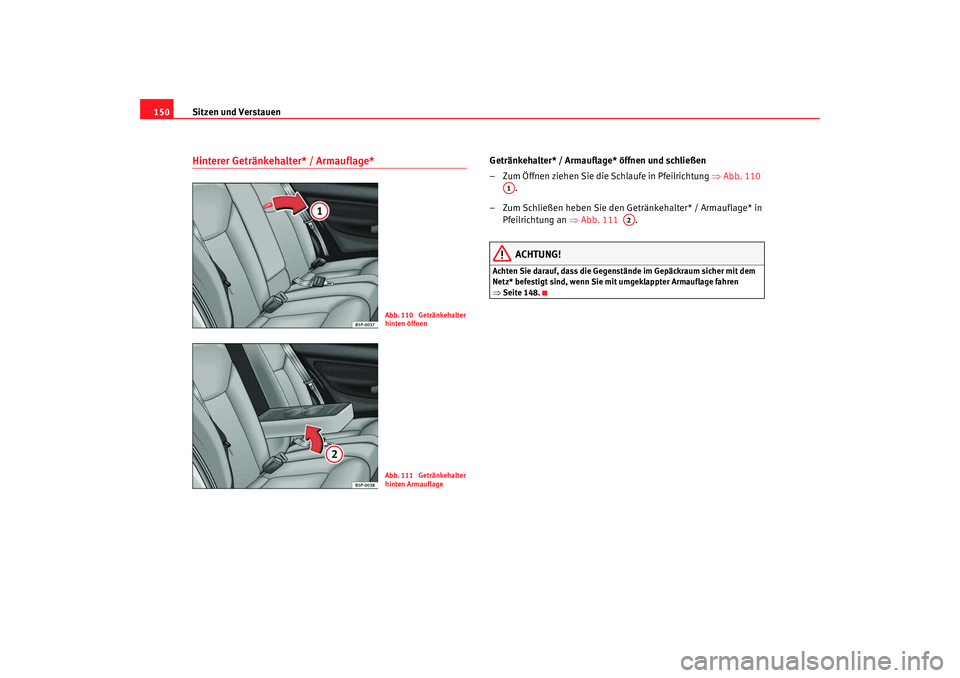

150Hinterer Getränkehalter* / Armauflage*
Getränkehalter* / Armauflage* öffnen und schließen
– Zum Öffnen ziehen Sie die Schlaufe in Pfeilrichtung ⇒ Abb. 110
.
– Zum Schließen heben Sie den Getränkehalter* / Armauflage* in Pfeilrichtung an ⇒ Abb. 111 .
ACHTUNG!
Achten Sie darauf, dass die Gegenstände im Gepäckraum sicher mit dem
Netz* befestigt sind, wenn Sie mit umgeklappter Armauflage fahren
⇒Seite 148.
Abb. 110 Getränkehalter
hinten öffnenAbb. 111 Getränkehalter
hinten Armauflage
A1
A2
altea_freetrack_aleman.book Seite 150 Montag, 16. Februar 2009 9:48 09

Sitzen und Verstauen151
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Te c h n i s c h e D a t e n

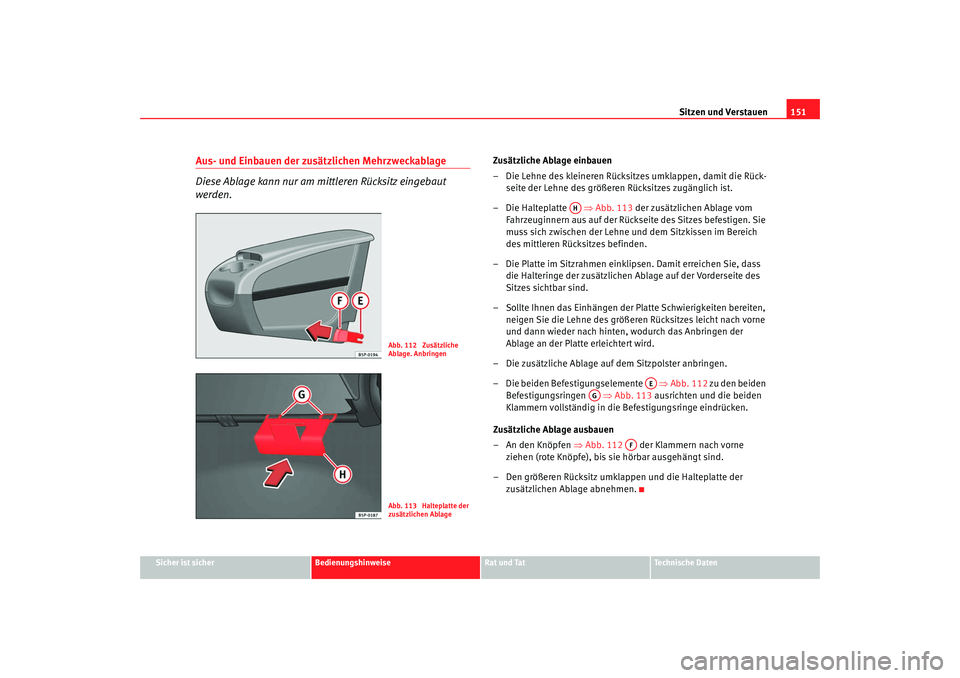

Aus- und Einbauen der zusätzlichen Mehrzweckablage
Diese Ablage kann nur am mittleren Rücksitz eingebaut
werden.
Zusätzliche Ablage einbauen
– Die Lehne des kleineren Rücksitzes umklappen, damit die Rück-
seite der Lehne des größeren Rücksitzes zugänglich ist.
– Die Halteplatte ⇒Abb. 113 der zusätzlichen Ablage vom
Fahrzeuginnern aus auf der Rückseite des Sitzes befestigen. Sie
muss sich zwischen der Lehne und dem Sitzkissen im Bereich
des mittleren Rücksitzes befinden.
– Die Platte im Sitzrahmen einklipsen. Damit erreichen Sie, dass die Halteringe der zusätzlichen Ablage auf der Vorderseite des
Sitzes sichtbar sind.
– Sollte Ihnen das Einhängen der Platte Schwierigkeiten bereiten, neigen Sie die Lehne des größeren Rücksitzes leicht nach vorne
und dann wieder nach hinten, wodurch das Anbringen der
Ablage an der Platte erleichtert wird.
– Die zusätzliche Ablage auf dem Sitzpolster anbringen.
– Die beiden Befestigungselemente ⇒Abb. 112 zu den beiden
Befestigungsringen ⇒Abb. 113 ausrichten und die beiden
Klammern vollständig in die Befestigungsringe eindrücken.
Zusätzliche Ablage ausbauen
– An den Knöpfen ⇒ Abb. 112 der Klammern nach vorne
ziehen (rote Knöpfe), bis sie hörbar ausgehängt sind.
– Den größeren Rücksitz umklappen und die Halteplatte der zusätzlichen Ablage abnehmen.
Abb. 112 Zusätzliche
Ablage. AnbringenAbb. 113 Halteplatte der
zusätzlichen Ablage
AH
AE
AG
AF
