2009 Peugeot Partner Tepee Manual del propietario (in Spanish)

70
Asientos
Modularidad de los asientos de la fila 3
Colocación del respaldo en posición
bandeja
- Baje al máximo el reposacabezas.
- Accione el mando para abatir el respaldo sobre el cojín de asiento.
Recolocación del respaldo
- Desbloquee el respaldo tirando del mando y vuelva a colocarlo en su
posición inicial.
Compruebe que el conjunto está bien
anclado. Recolocación del asiento
- Accione el mando rojo.
- Abata todo el asiento hacia detrás.
Colocación del asiento en posición
cartera
- Colóquelo en posición bandeja.
- Levante la barra equipada con
una correa roja, situada detrás del
asiento, para soltar las patas del
asiento de su anclaje al suelo.
- Bascule todo el asiento hacia delante. Asegúrese de que:
- el asiento está correctamente
bloqueado en su fi jación al
suelo,
- el pasajero sigue disponiendo de su cinturón de seguridad.

71
ERGONOMÍA
y CONFORT
33
Asientos
Subida y bajada desde la fila 3
Entrada
- Coloque el asiento de la fi la 2 en posición bandeja.
Salida
- Baje al máximo el reposacabezas.
- Accione el mando amarillo situado en la parte posterior del respado
del asiento de la fi la 2.
- Abata el respaldo en posición bandeja. Asegúrese de que el cinturón
de seguridad central está
bien recogido en el hueco del
guarnecido del techo.
- Bascúlelo para colocarlo en posición
cartera para permitir el acceso. - Tire de la correa roja para colocar
el asiento en posición cartera.
- Bascule el conjunto hacia delante.
- Salga por la puerta lateral.
Antes de abatirlo, compruebe
que los pies del pasajero de la
fi la 3 no obstruyen los puntos de
anclaje del asiento de la fi la 2.

72
Asientos
Retirada del asiento
- Si es necesario, avance los asientos delanteros.
- Baje el reposacabezas.
- Coloque el asiento en posición cartera.
- Bascule el conjunto hacia delante y levántelo. Recolocación del asiento
La etiqueta del asiento le indica
el emplazamiento en el que debe
colocarlo.
- Coloque los ganchos de las patas
delanteras entre las dos barras.
- Abata el asiento hacia detrás para fi jar los puntos de anclaje traseros.
- Accione el mando para volver a poner el respaldo en la posición
inicial.
- Suba el reposacabezas. Compruebe que no hay ningún objeto
o los pies de un pasajero sentado
detrás obstruyendo las cavidades
de anclaje que puedan impedir que el
conjunto que bloquee correctamente.
Manipulación de los asientos de la fila 2

73
y CONFORT
33
Asientos
Manipulación de los asientos de la fila 3
Desmontaje del asiento
- Baje el reposacabezas.
- Coloque el asiento en posición cartera.
- Bascule el conjunto hacia delante.
- Agarre los montantes del asiento plegado por los dos lados,
inclinándolo ligeramente hacia
delante, y levántelo. Montaje del asiento
La etiqueta del asiento le indica
el emplazamiento en el que debe
colocarlo.
- Coloque los ganchos de las patas
delanteras entre las dos barras.
- Asegúrese de que ningún objeto o los pies de un pasajero obstruyen
las cavidades de anclaje traseras y
que el cinturón de seguridad está
bien colocado y está disponible.
- Abata el asiento hacia detrás para fi jar sus patas de anclaje traseras.
- Accione el mando para colocar el respado en la posición inicial.
- Suba el reposacabezas. Uso correcto
No coloque objetos duros o pesados
sobre el respaldo de los aisentos
cuando éstos están en posición
bandeja, ya que podrían convertirse
en proyectiles y resultar peligrosos en
caso de frenada brusca o de choque.
Después de las distintas
manipulaciones:
- No desmonte un reposacabezas
sin guardarlo y fi jarlo a un soporte
en el vehículo.
- Verifi que que los cinturones de seguridad siguen siendo accesibles
y son fáciles de abrochar por el
pasajero.
- Un pasajero no debe sentarse sin abrocharse el cinturón de seguridad.
- El pasajero sentado en la fi la 3 debe tener cuidado con no
obstruir las cavidades de anclaje
del asiento de la fi la 2.

74
Asientos
MODULARIDAD Y DISTINTAS CONFIGURACIONES DE LOS ASIENTOS
Configuraciones 5 plazas

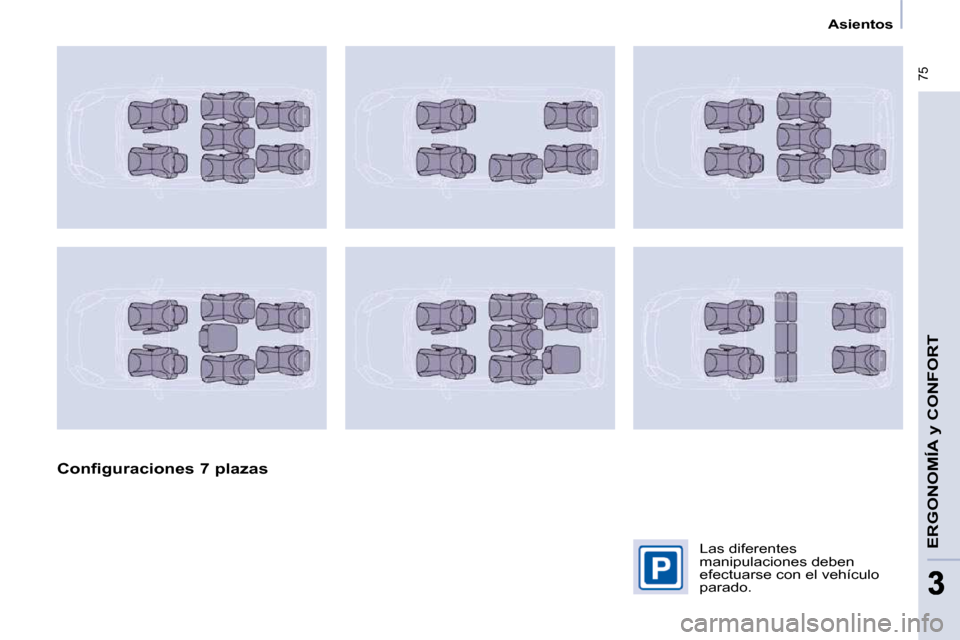

75
ERGONOMÍA
y CONFORT
33
Asientos
Configuraciones 7 plazas Las diferentes
manipulaciones deben
efectuarse con el vehículo
parado.

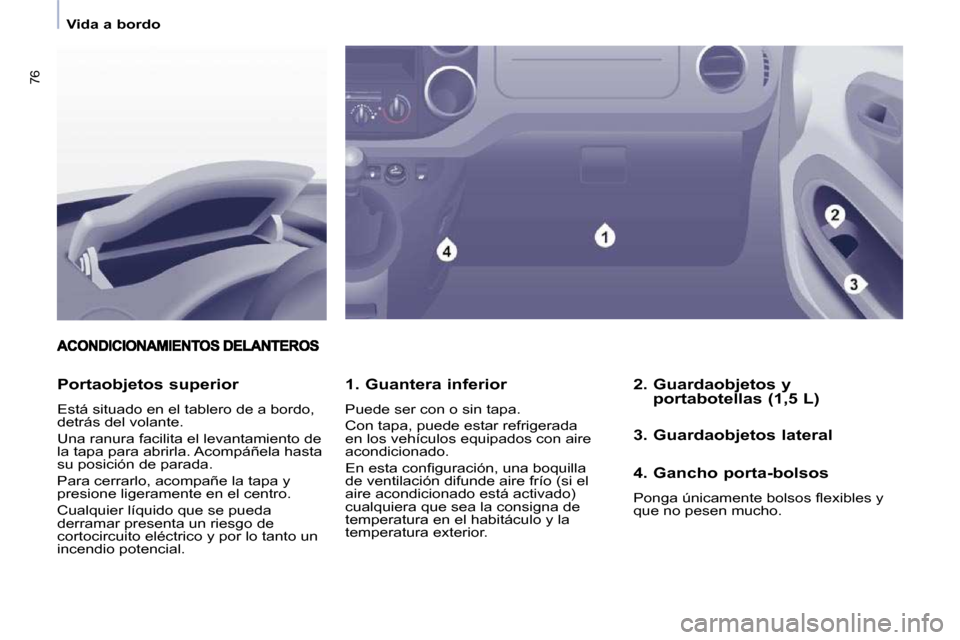

76
Vida a bordo
1. Guantera inferior
Puede ser con o sin tapa.
Con tapa, puede estar refrigerada
en los vehículos equipados con aire
acondicionado.
En esta confi guración, una boquilla
de ventilación difunde aire frío (si el
aire acondicionado está activado)
cualquiera que sea la consigna de
temperatura en el habitáculo y la
temperatura exterior.
Portaobjetos superior
Está situado en el tablero de a bordo,
detrás del volante.
Una ranura facilita el levantamiento de
la tapa para abrirla. Acompáñela hasta
su posición de parada.
Para cerrarlo, acompañe la tapa y
presione ligeramente en el centro.
Cualquier líquido que se pueda
derramar presenta un riesgo de
cortocircuito eléctrico y por lo tanto un
incendio potencial.
3. Guardaobjetos lateral
4. Gancho porta-bolsos
Ponga únicamente bolsos fl exibles y
que no pesen mucho.
2. Guardaobjetos y
portabotellas (1,5 L)

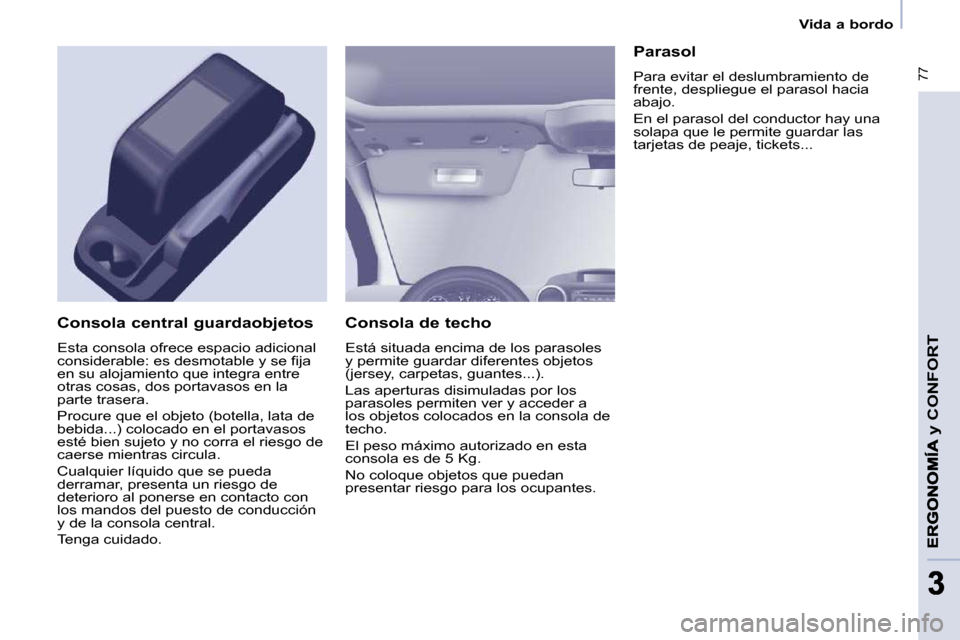

77
y CONFORT
33
Vida a bordo
Consola de techo
Está situada encima de los parasoles
y permite guardar diferentes objetos
(jersey, carpetas, guantes...).
Las aperturas disimuladas por los
parasoles permiten ver y acceder a
los objetos colocados en la consola de
techo.
El peso máximo autorizado en esta
consola es de 5 Kg.
No coloque objetos que puedan
presentar riesgo para los ocupantes.
Consola central guardaobjetos
Esta consola ofrece espacio adicional
considerable: es desmotable y se fi ja
en su alojamiento que integra entre
otras cosas, dos portavasos en la
parte trasera.
Procure que el objeto (botella, lata de
bebida...) colocado en el portavasos
esté bien sujeto y no corra el riesgo de
caerse mientras circula.
Cualquier líquido que se pueda
derramar, presenta un riesgo de
deterioro al ponerse en contacto con
los mandos del puesto de conducción
y de la consola central.
Tenga cuidado. Parasol
Para evitar el deslumbramiento de
frente, despliegue el parasol hacia
abajo.
En el parasol del conductor hay una
solapa que le permite guardar las
tarjetas de peaje, tickets...
