AYUDA RÁPIDA
Rejilla antinieve
6. MONTAJE DE LA RUEDA REPARADA
El montaje de la rueda es el mismo que el de la etapa 5 sin olvidar de poner el embellecedor de la rueda.
La rueda de repuesto no ha sido concebida para circular en largas distancias, haga que le controlen rápidamente el par de apriete de los tornillos y la presión de la rueda de repuesto en la red PEUGEOT . Haga igualmente que le reparen y monten la rueda original lo más rápidamente posible en la red PEUGEOT .
Capítulo 9, parte "Elementos de identifi cación" para localizar la etiqueta de los neumáticos.
OBTURADOR MÓVIL ANTINIEVE
Según el destino, el obturador
amovible antinieve se instala en la
parte baja del paragolpes delantero,
para evitar el amontonamiento
de nieve a nivel del ventilador de
refrigeración del radiador. MONTAJE
DESMONTAJE
- Meta un destornillador a nivel del
agujero situado cerca de cada uno
de los clips.
- Efectúe un movimiento de palanca para quitar uno a uno los cuatro
clips B .
- Ponga el obturador amovible
antinieve frente a su tetón de
centraje A en el paragolpes
delantero.
- Móntelo presionando a nivel de cada clip B situado en los cuatro
lados.
Capítulo 2, parte "Puesto de conducción", capítulo "Detección de subinfl ado" para las recomendaciones después de cambiar una rueda que tiene un sensor de detección de subinfl ado.
No olvide quitar el obturador móvil
antinieve cuando la temperatura
exterior sea superior a 10ºC
(sin riesgo de caída de nieve), o si está
remolcando.

138
Cambiar una lámpara
CAMBIAR UNA LÁMPARA

Tipo A
Lámpara totalmente de
cristal: tire suavemente
ya que va montada a
presión.
Lavado a alta presión
Abra el capó motor. Para acceder a
las lámparas, meta la mano detrás del
bloque óptico.
Efectúe las operaciones en el sentido
inverso para la colocación de cada
lámpara y verifi que el correcto cierre
del capó.
Tipo C
Lámpara halógena: quite
el resorte de bloqueo de
su emplazamiento.

Tipo B
Lámpara con bayoneta:
pulse en la lámpara y
retírela girándola en el
sentido contrario a las
agujas de un reloj.
El cambio de las lámparas
halógenas debe efectuarse con
el faro apagado. Espere unos
minutos (riesgo de quemaduras
graves). No toque directamente la
lámpara con los dedos, utilice un paño
sin pelusas.
La formación de condensación en
los faros es natural. El uso corriente
del vehículo hace que este vaho
desaparezca. El cambio de las lámparas se debe
realizar con el contacto quitado o
con la batería desconectada. Espere
aproximadamente 3 minutos, después del
cambio, para volver a conectar la batería.
Controle el correcto funcionamiento de las
luces después de cada intervención.
Utilizando este tipo de lavado en
machas persistentes, no insista
en los faros, en las luces y en
su contorno para evitar deteriorar su
barniz y su junta de estanqueidad.

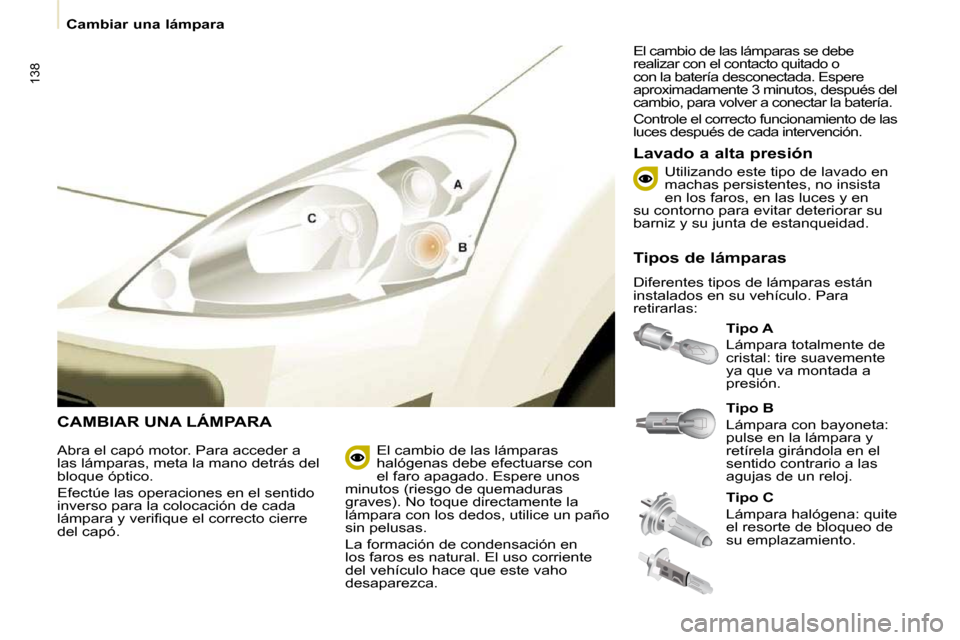

Tipos de lámparas
Diferentes tipos de lámparas están
instalados en su vehículo. Para
retirarlas:

139
AYUDA RÁPIDA
7
Cambiar una lámpara

3. Indicadores de dirección
Tipo B, PY 21 W - 21 W (ámbar)
- Quite la tapa tirando de la lengüeta de goma blanda.
- Gire el porta lámpara un cuarto de vuelta, en el sentido contrario
a las agujas de un reloj.
- Quite el porta lámpara pulsando ligeramente encima y girando en
el sentido contrario a las agujas
de un reloj.
- Sustituya la lámpara.
- Compruebe que ha puesto correctamente la tapa sobre todo
su perímetro para asegurar la
estanqueidad.

2. Luces de posición
Tipo A, W 5 W - 5 W
- Quite la tapa tirando de la lengüeta de goma blanda.
- Saque el porta-lámpara montado a presión tirando del conector.
- Sustituya la lámpara.
- Compruebe que ha puesto correctamente la tapa sobre todo
su perímetro para asegurar la
estanqueidad.

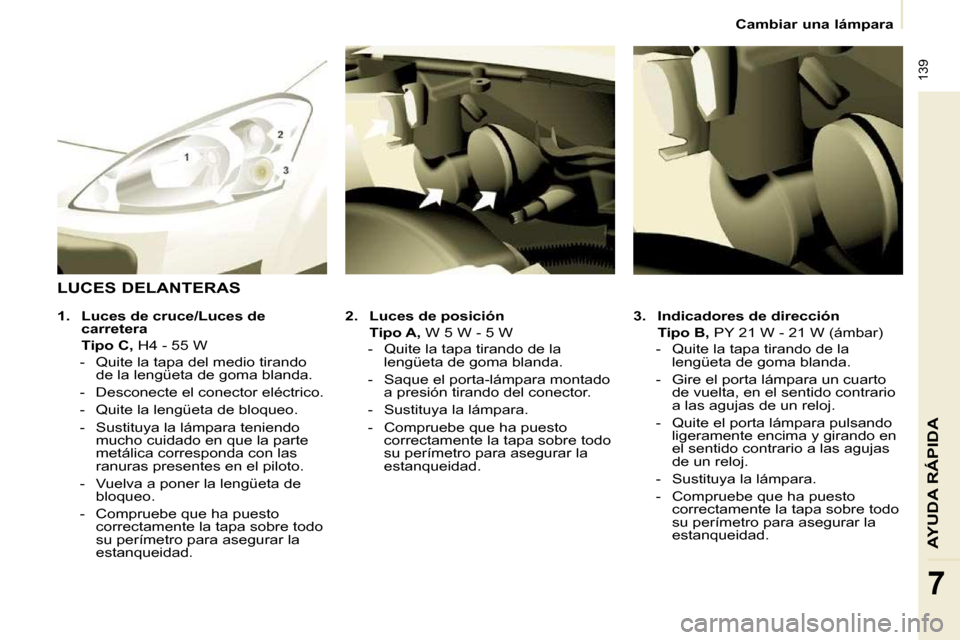

LUCES DELANTERAS

1. Luces de cruce/Luces de
carretera
Tipo C, H4 - 55 W
- Quite la tapa del medio tirando de la lengüeta de goma blanda.
- Desconecte el conector eléctrico.
- Quite la lengüeta de bloqueo.
- Sustituya la lámpara teniendo mucho cuidado en que la parte
metálica corresponda con las
ranuras presentes en el piloto.
- Vuelva a poner la lengüeta de bloqueo.
- Compruebe que ha puesto correctamente la tapa sobre todo
su perímetro para asegurar la
estanqueidad.

140
Cambiar una lámpara

4. Faros antiniebla
Tipo C, H1 - 55 W
- Desmonte el antiniebla retirando el tornillo accesible por el agujero,
previsto a este efecto en el
paragolpes con la ayuda de un
destornillador Torx ©
30.
- Retire las tres grapas de fi jación del guardabarros, situadas debajo del
paragolpes.
- Levante el guardabarros hacia arriba.
- Separe el antiniebla pellizcando el clip para liberarlo.
- Retire el antiniebla desde el exterior.
- Gire un 1/4 de vuelta el capó amarillo para abrir.
- Separe las grapas que aprietan toda la pata de la lámpara para liberarla.
- Retire la lámpara tirando del eje.
-
Meta la nueva lámpara, apriete las
grapas alrededor de la pata de la
lámpara y proceda con las operaciones
en el sentido inverso para volver a
poner la óptica y el paragolpes.
REPETIDOR LATERAL

Tipo A, WY 5 W (ámbar)
- Empuje el repetidor hacia detrás y quítelo tirando hacia delante.
- Consulte en la red PEUGEOT para comprar un nuevo repetidor que es
una pieza que está completamente
ajustada.
- Para volver a montarlo, meta el repetidor hacia atrás y luego
traígalo hacia delante. LUCES DE TECHO

Tipo A, 12 V 5 W - 5 W
- Suelte el transparente metiendo un destornillador en las ranuras de
cada lado de la luz de techo.
- Tire de la lámpara y sustitúyala.
- Fije el transparente en su emplazamiento y asegúrese de su
bloqueo.
Delante/Detrás

141
AYUDA RÁPIDA
7
Cambiar una lámpara

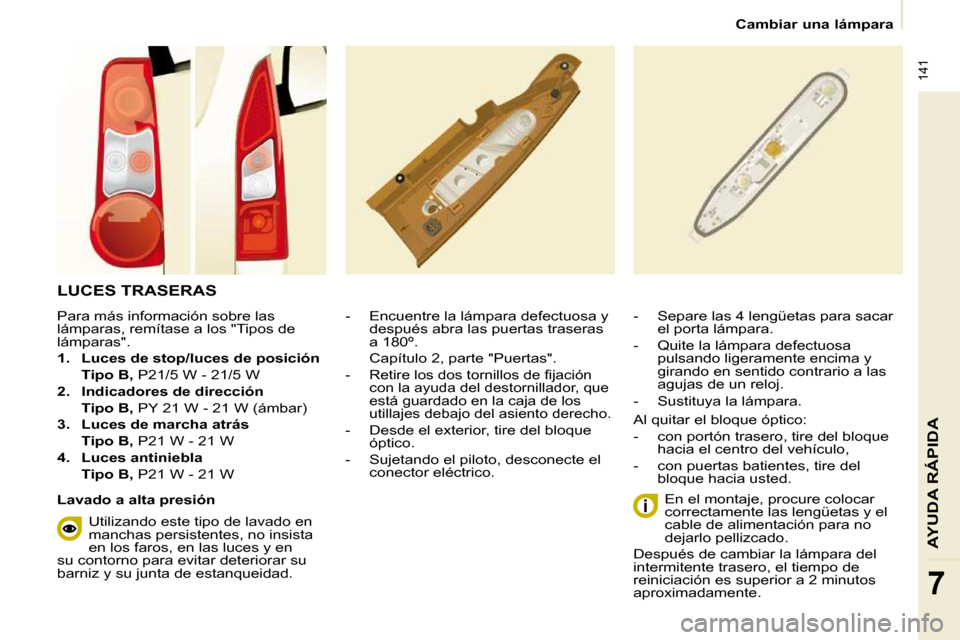

LUCES TRASERAS
- Encuentre la lámpara defectuosa y después abra las puertas traseras
a 180º.
Capítulo 2, parte "Puertas".
-
Retire los dos tornillos de fi jación
con la ayuda del destornillador, que
está guardado en la caja de los
utillajes debajo del asiento derecho.
- Desde el exterior, tire del bloque óptico.
- Sujetando el piloto, desconecte el conector eléctrico.
En el montaje, procure colocar
correctamente las lengüetas y el
cable de alimentación para no
dejarlo pellizcado.
Después de cambiar la lámpara del
intermitente trasero, el tiempo de
reiniciación es superior a 2 minutos
aproximadamente.
- Separe las 4 lengüetas para sacar
el porta lámpara.
- Quite la lámpara defectuosa pulsando ligeramente encima y
girando en sentido contrario a las
agujas de un reloj.
Para más información sobre las
lámparas, remítase a los "Tipos de
lámparas".

1. Luces de stop/luces de posición
Tipo B, P21/5 W - 21/5 W

2. Indicadores de dirección
Tipo B, PY 21 W - 21 W (ámbar)

3. Luces de marcha atrás
Tipo B, P21 W - 21 W

4. Luces antiniebla
Tipo B, P21 W - 21 W - Sustituya la lámpara.
Al quitar el bloque óptico:
- con portón trasero, tire del bloque
hacia el centro del vehículo,
- con puertas batientes, tire del bloque hacia usted.
Lavado a alta presión
Utilizando este tipo de lavado en
manchas persistentes, no insista
en los faros, en las luces y en
su contorno para evitar deteriorar su
barniz y su junta de estanqueidad.

142
Cambiar una lámpara

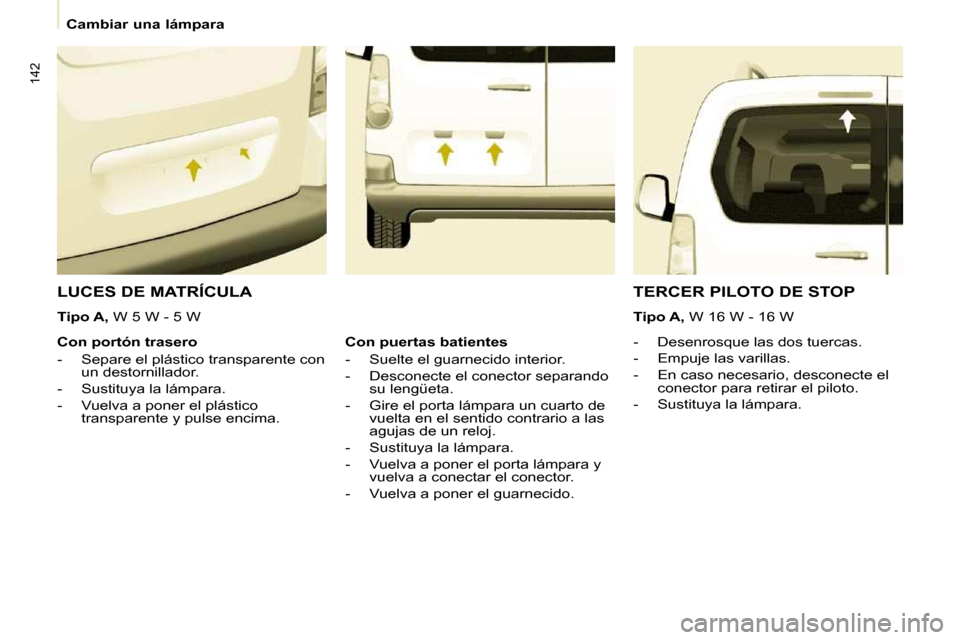

LUCES DE MATRÍCULA
- Desenrosque las dos tuercas.
- Empuje las varillas.
- En caso necesario, desconecte el conector para retirar el piloto.
- Sustituya la lámpara.
Con portón trasero
- Separe el plástico transparente con
un destornillador.
- Sustituya la lámpara.
- Vuelva a poner el plástico transparente y pulse encima.
TERCER PILOTO DE STOP

Tipo A, W 16 W - 16 W
Con puertas batientes
- Suelte el guarnecido interior.
- Desconecte el conector separando su lengüeta.
- Gire el porta lámpara un cuarto de vuelta en el sentido contrario a las
agujas de un reloj.
- Sustituya la lámpara.
- Vuelva a poner el porta lámpara y vuelva a conectar el conector.
- Vuelva a poner el guarnecido.

Tipo A, W 5 W - 5 W

143
AYUDA RÁPIDA
7
Cambiar un fusible

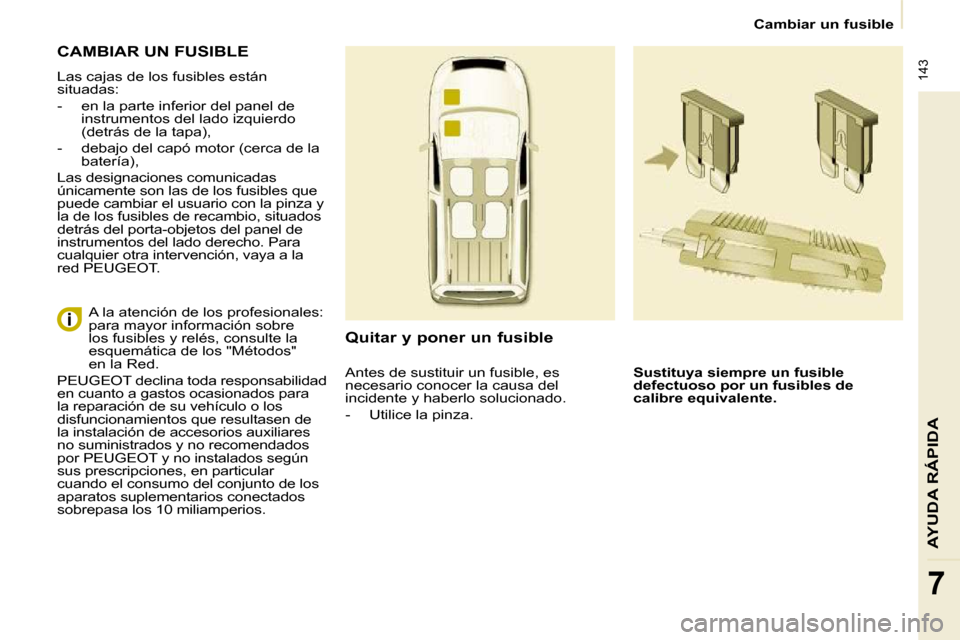

CAMBIAR UN FUSIBLE
Las cajas de los fusibles están
situadas:
- en la parte inferior del panel de instrumentos del lado izquierdo
(detrás de la tapa),
- debajo del capó motor (cerca de la batería),
Las designaciones comunicadas
únicamente son las de los fusibles que
puede cambiar el usuario con la pinza y
la de los fusibles de recambio, situados
detrás del porta-objetos del panel de
instrumentos del lado derecho. Para
cualquier otra intervención, vaya a la
red PEUGEOT .
Quitar y poner un fusible
Sustituya siempre un fusible
defectuoso por un fusibles de
calibre equivalente.
A la atención de los profesionales:
para mayor información sobre
los fusibles y relés, consulte la
esquemática de los "Métodos"
en la Red.
PEUGEOT declina toda responsabilidad
en cuanto a gastos ocasionados para
la reparación de su vehículo o los
disfuncionamientos que resultasen de
la instalación de accesorios auxiliares
no suministrados y no recomendados
por PEUGEOT y no instalados según
sus prescripciones, en particular
cuando el consumo del conjunto de los
aparatos suplementarios conectados
sobrepasa los 10 miliamperios. Antes de sustituir un fusible, es
necesario conocer la causa del
incidente y haberlo solucionado.
- Utilice la pinza.

144
Cambiar un fusible

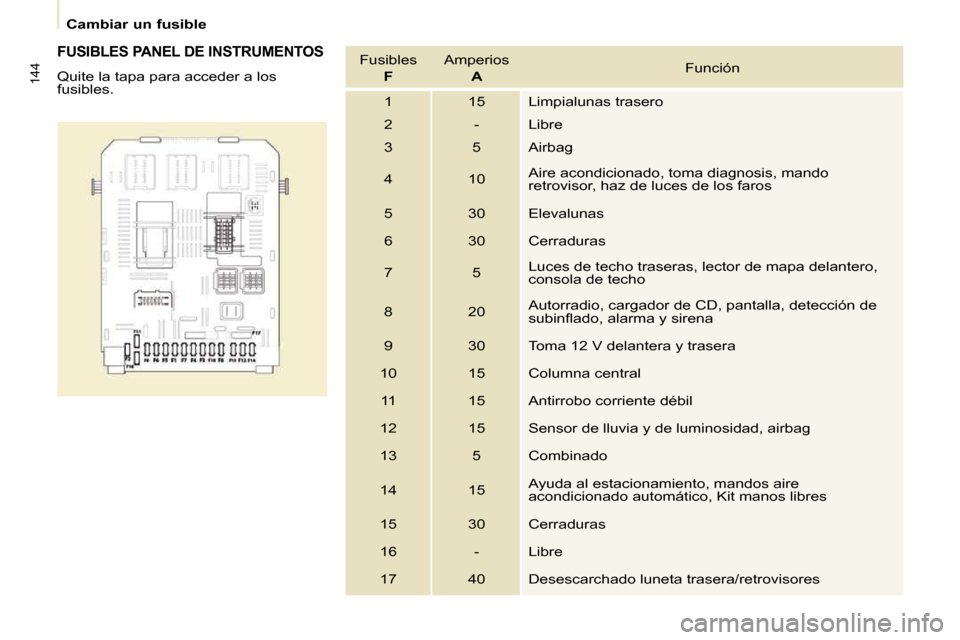

FUSIBLES PANEL DE INSTRUMENTOS
Quite la tapa para acceder a los
fusibles. Fusibles

F Amperios
A Función
1 15 Limpialunas trasero
2 - Libre
3 5 Airbag
4 10 Aire acondicionado, toma diagnosis, mando
retrovisor, haz de luces de los faros
5 30 Elevalunas
6 30 Cerraduras
7 5 Luces de techo traseras, lector de mapa delantero,
consola de techo
8 20 Autorradio, cargador de CD, pantalla, detección de
subinfl ado, alarma y sirena
9 30 Toma 12 V delantera y trasera
10 15 Columna central 11 15 Antirrobo corriente débil
12 15 Sensor de lluvia y de luminosidad, airbag
13 5 Combinado
14 15 Ayuda al estacionamiento, mandos aire
acondicionado automático, Kit manos libres
15 30 Cerraduras
16 - Libre
17 40 Desescarchado luneta trasera/retrovisores
