AYUDA RÁPIDA
7
Cambiar un fusible

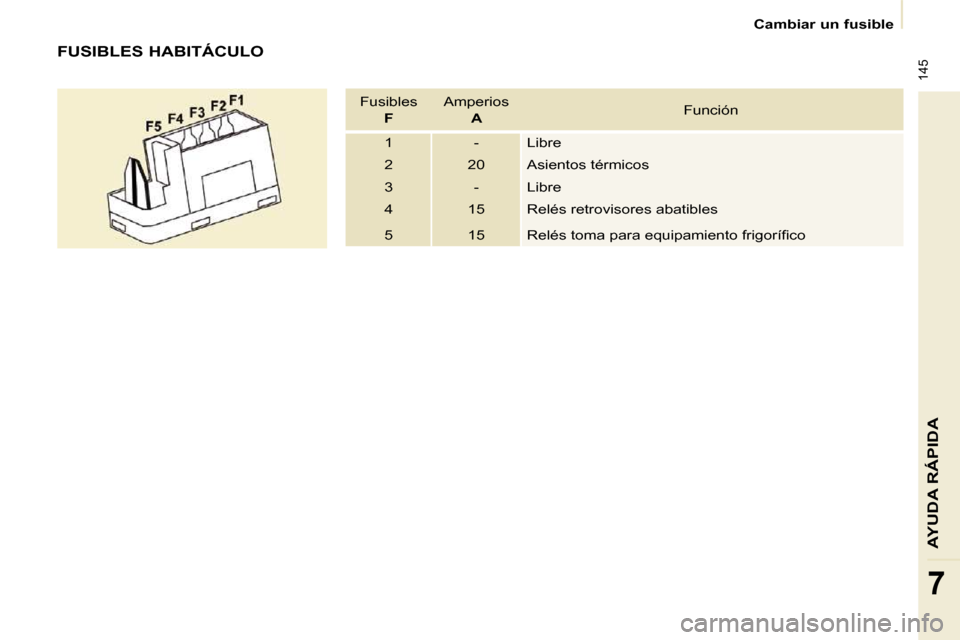

FUSIBLES HABITÁCULO
Fusibles
F Amperios

A Función
1 - Libre
2 20 Asientos térmicos
3 - Libre
4 15 Relés retrovisores abatibles
5 15 Relés toma para equipamiento frigorífi co

146
Cambiar un fusible

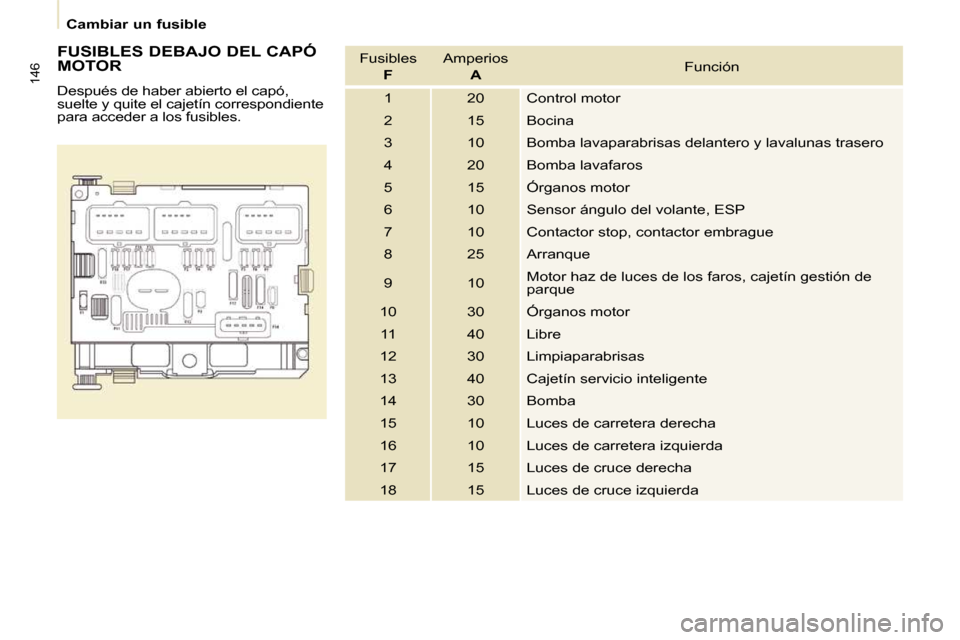

FUSIBLES DEBAJO DEL CAPÓ
MOTOR
Después de haber abierto el capó,
suelte y quite el cajetín correspondiente
para acceder a los fusibles. Fusibles

F Amperios

A Función
1 20 Control motor
2 15 Bocina
3 10 Bomba lavaparabrisas delantero y lavalunas trasero
4 20 Bomba lavafaros
5 15 Órganos motor
6 10 Sensor ángulo del volante, ESP
7 10 Contactor stop, contactor embrague
8 25 Arranque
9 10 Motor haz de luces de los faros, cajetín gestión de
parque
10 30 Órganos motor 11 40 Libre
12 30 Limpiaparabrisas
13 40 Cajetín servicio inteligente
14 30 Bomba
15 10 Luces de carretera derecha
16 10 Luces de carretera izquierda
17 15 Luces de cruce derecha
18 15 Luces de cruce izquierda

147
AYUDA RÁPIDA
Cambiar una escobilla del limpiaparabrisas
Puesta en posición especial de
las escobillas delanteras
- Menos de un minuto después de haber quitado el contacto, accione
el mando limpiaparabrisas hacia
abajo para posicionar las escobillas
a lo largo de los montantes del
parabrisas (posición especial). Sustitución de una escobilla delantera
- Levante el brazo.
- Suelte la escobilla y desmóntela.
- Monte la nueva escobilla.
- Abata los brazos.
Para guardar las escobillas, ponga
el contacto y accione el mando del
limpiaparabrisas. Sustitución de una escobilla trasera
- Levante el brazo, después suelte la
escobilla y desmóntela.
- Monte la nueva escobilla y abata el brazo.
CAMBIAR UNA ESCOBILLA DE LIMPIAPARABRISAS

148
Sin elevación
(las cuatro ruedas en el suelo)
Siempre debe utilizar una barra de
remolcado.
QUE LE REMOLQUEN

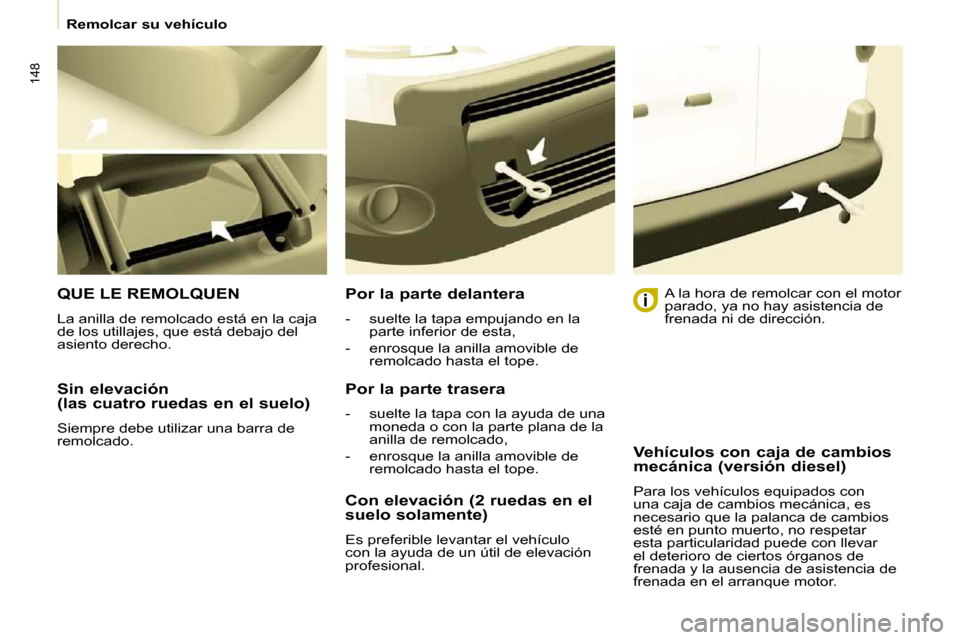

La anilla de remolcado está en la caja
de los utillajes, que está debajo del
asiento derecho. Por la parte delantera
- suelte la tapa empujando en la
parte inferior de esta,
- enrosque la anilla amovible de remolcado hasta el tope.
Por la parte trasera
- suelte la tapa con la ayuda de una moneda o con la parte plana de la
anilla de remolcado,
- enrosque la anilla amovible de remolcado hasta el tope. A la hora de remolcar con el motor
parado, ya no hay asistencia de
frenada ni de dirección.
Con elevación (2 ruedas en el
suelo solamente)
Es preferible levantar el vehículo
con la ayuda de un útil de elevación
profesional. Vehículos con caja de cambios
mecánica (versión diesel)
Para los vehículos equipados con
una caja de cambios mecánica, es
necesario que la palanca de cambios
esté en punto muerto, no respetar
esta particularidad puede con llevar
el deterioro de ciertos órganos de
frenada y la ausencia de asistencia de
frenada en el arranque motor.
Remolcar su vehículo

150
Dimensiones

151
Dimensiones
CARACTERÍSTICAS TÉCNICAS
8

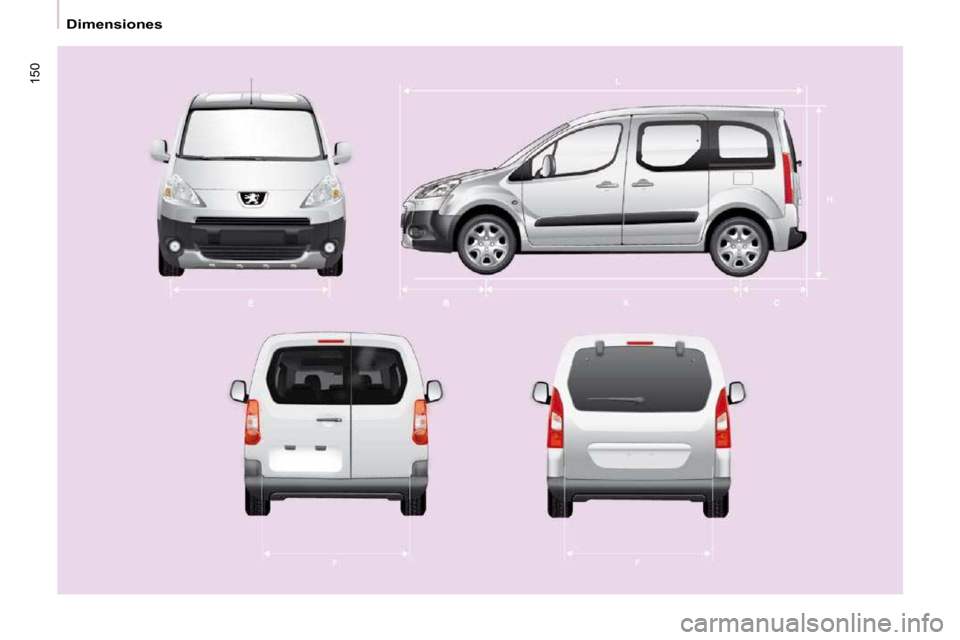

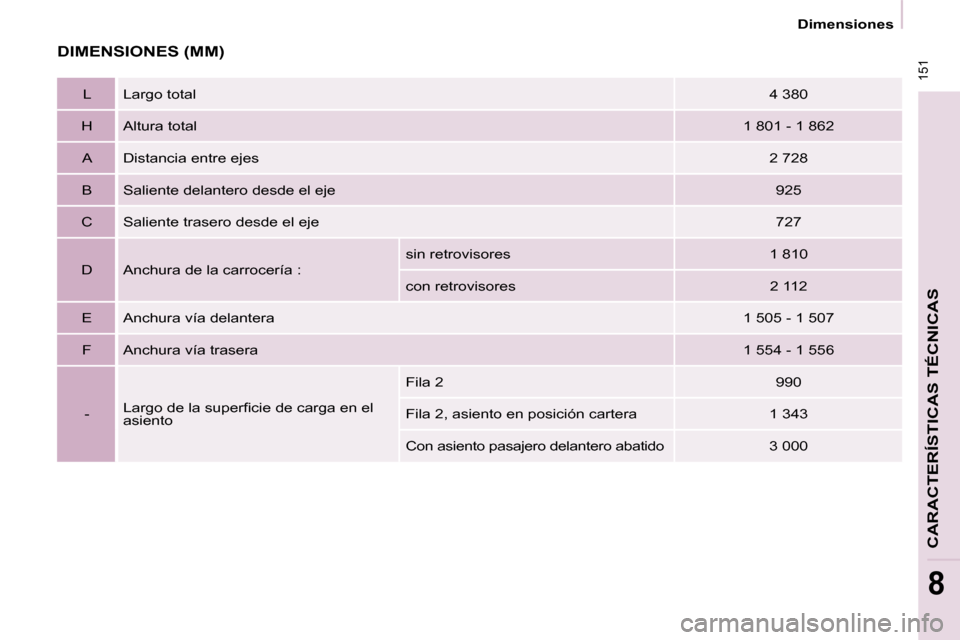

DIMENSIONES (MM)
L Largo total 4 380
H Altura total 1 801 - 1 862
A Distancia entre ejes 2 728
B Saliente delantero desde el eje 925
C Saliente trasero desde el eje 727
D Anchura de la carrocería : sin retrovisores
1 810
con retrovisores 2 112
E Anchura vía delantera 1 505 - 1 507
F Anchura vía trasera 1 554 - 1 556
- Largo de la superfi cie de carga en el
asiento Fila 2
990
Fila 2, asiento en posición cartera 1 343
Con asiento pasajero delantero abatido 3 000

152
Dimensiones

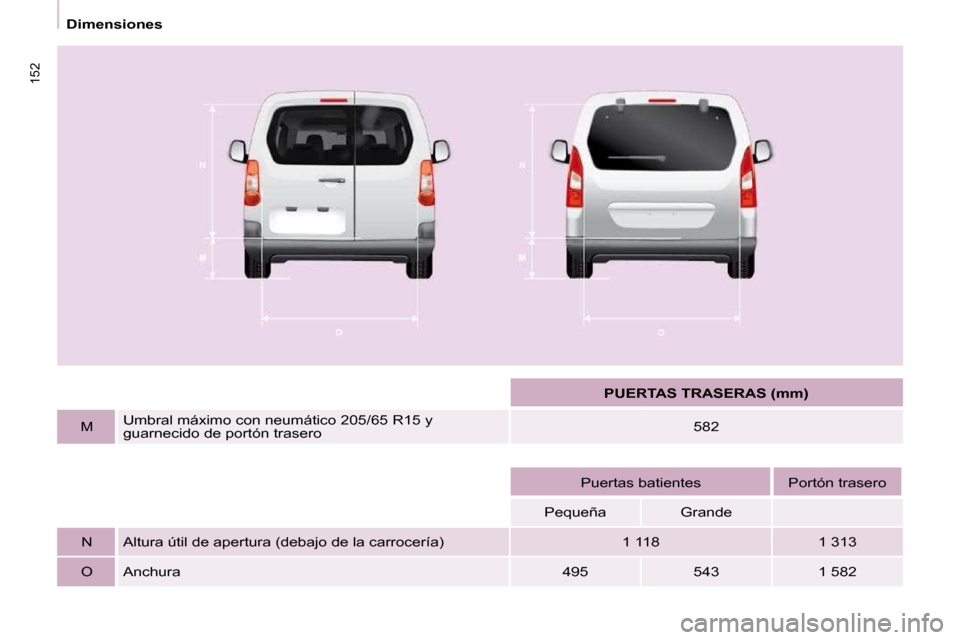

PUERTAS TRASERAS (mm)
M Umbral máximo con neumático 205/65 R15 y
guarnecido de portón trasero 582

Puertas batientes Portón trasero
Pequeña Grande
N Altura útil de apertura (debajo de la carrocería) 1 11 8 1 313
O Anchura 495 543 1 582

153
Dimensiones
CARACTERÍSTICAS TÉCNICAS
8

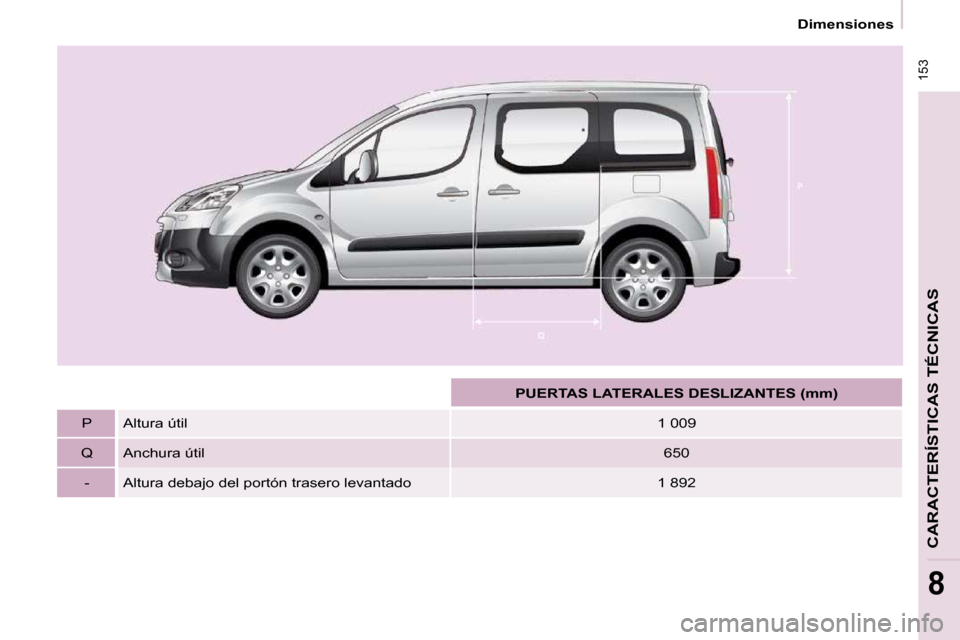

PUERTAS LATERALES DESLIZANTES (mm)
P Altura útil 1 009
Q Anchura útil 650
- Altura debajo del portón trasero levantado 1 892
