2009 Peugeot Partner Manual del propietario (in Spanish)

74

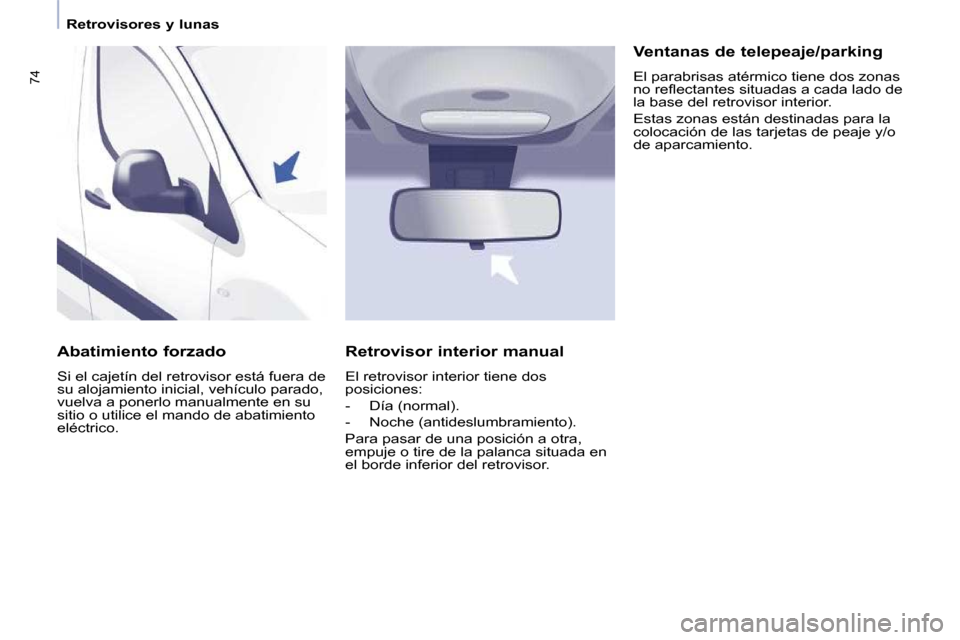

Retrovisores y lunas
Abatimiento forzado
Si el cajetín del retrovisor está fuera de
su alojamiento inicial, vehículo parado,
vuelva a ponerlo manualmente en su
sitio o utilice el mando de abatimiento
eléctrico. Retrovisor interior manual
El retrovisor interior tiene dos
posiciones:
- Día (normal).
- Noche (antideslumbramiento).
Para pasar de una posición a otra,
empuje o tire de la palanca situada en
el borde inferior del retrovisor. Ventanas de telepeaje/parking
El parabrisas atérmico tiene dos zonas
no refl ectantes situadas a cada lado de
la base del retrovisor interior.
Estas zonas están destinadas para la
colocación de las tarjetas de peaje y/o
de aparcamiento.

75
ERGONOMÍA y CONFORT
33
Retrovisores y lunas

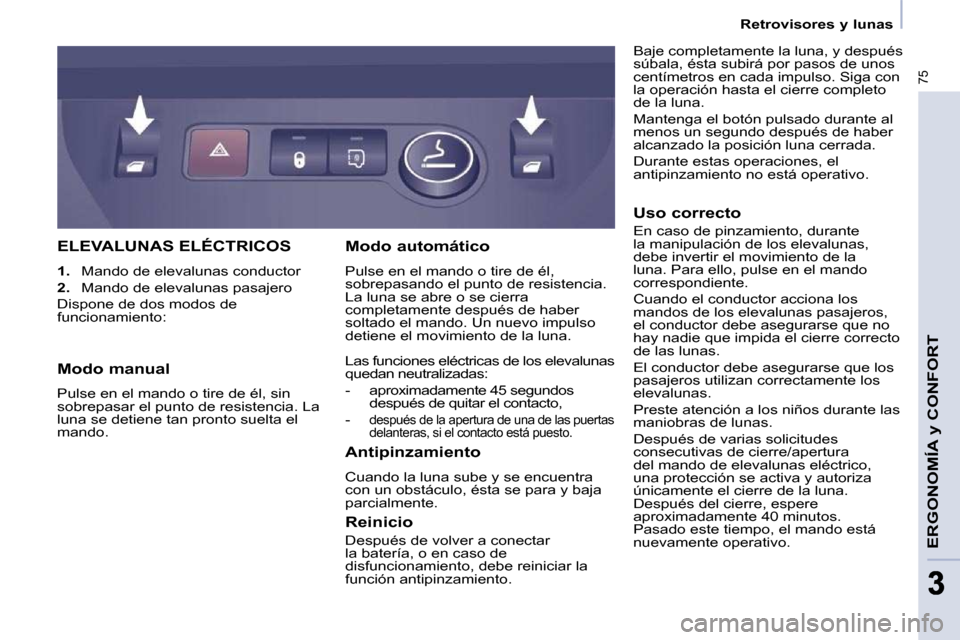

ELEVALUNAS ELÉCTRICOS

1. Mando de elevalunas conductor

2. Mando de elevalunas pasajero
Dispone de dos modos de
funcionamiento:
Antipinzamiento
Cuando la luna sube y se encuentra
con un obstáculo, ésta se para y baja
parcialmente.
Modo automático
Pulse en el mando o tire de él,
sobrepasando el punto de resistencia.
La luna se abre o se cierra
completamente después de haber
soltado el mando. Un nuevo impulso
detiene el movimiento de la luna.
Las funciones eléctricas de los elevalunas
quedan neutralizadas:
- aproximadamente 45 segundos
después de quitar el contacto,
- después de la apertura de una de las puertas
delanteras, si el contacto está puesto.
Modo manual
Pulse en el mando o tire de él, sin
sobrepasar el punto de resistencia. La
luna se detiene tan pronto suelta el
mando.
Reinicio
Después de volver a conectar
la batería, o en caso de
disfuncionamiento, debe reiniciar la
función antipinzamiento. Uso correcto
En caso de pinzamiento, durante
la manipulación de los elevalunas,
debe invertir el movimiento de la
luna. Para ello, pulse en el mando
correspondiente.
Cuando el conductor acciona los
mandos de los elevalunas pasajeros,
el conductor debe asegurarse que no
hay nadie que impida el cierre correcto
de las lunas.
El conductor debe asegurarse que los
pasajeros utilizan correctamente los
elevalunas.
Preste atención a los niños durante las
maniobras de lunas.
Después de varias solicitudes
consecutivas de cierre/apertura
del mando de elevalunas eléctrico,
una protección se activa y autoriza
únicamente el cierre de la luna.
Después del cierre, espere
aproximadamente 40 minutos.
Pasado este tiempo, el mando está
nuevamente operativo.
Baje completamente la luna, y después
súbala, ésta subirá por pasos de unos
centímetros en cada impulso. Siga con
la operación hasta el cierre completo
de la luna.
Mantenga el botón pulsado durante al
menos un segundo después de haber
alcanzado la posición luna cerrada.
Durante estas operaciones, el
antipinzamiento no está operativo.

76
Seguridad en conducción
SEGURIDAD EN CONDUCCIÓN
LA BOCINA
Pulse en el centro del volante.

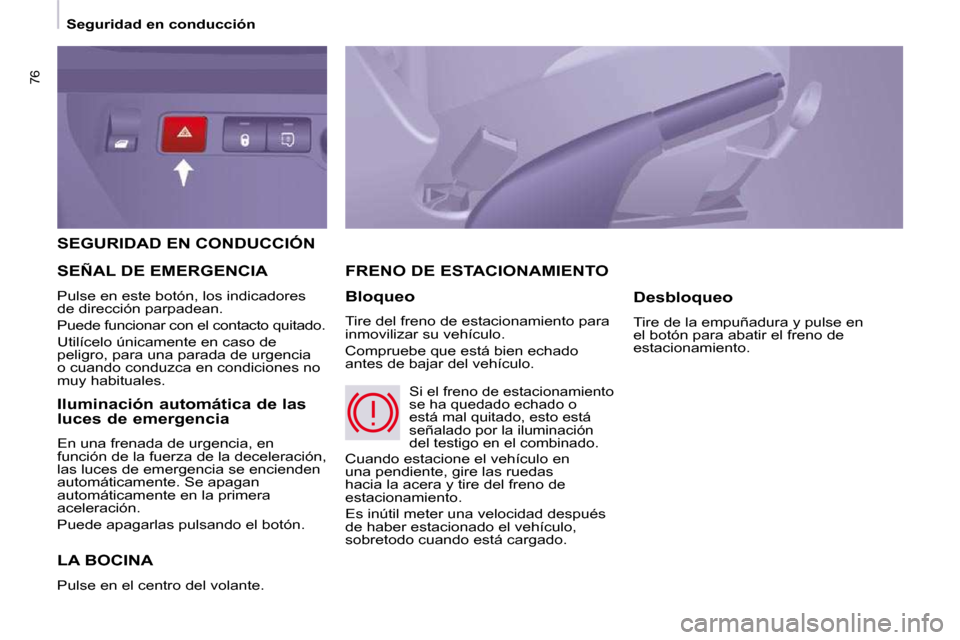

FRENO DE ESTACIONAMIENTO
Bloqueo
Tire del freno de estacionamiento para
inmovilizar su vehículo.
Compruebe que está bien echado
antes de bajar del vehículo. Desbloqueo
Tire de la empuñadura y pulse en
el botón para abatir el freno de
estacionamiento.
SEÑAL DE EMERGENCIA
Pulse en este botón, los indicadores
de dirección parpadean.
Puede funcionar con el contacto quitado.
Utilícelo únicamente en caso de
peligro, para una parada de urgencia
o cuando conduzca en condiciones no
muy habituales.
Cuando estacione el vehículo en
una pendiente, gire las ruedas
hacia la acera y tire del freno de
estacionamiento.
Es inútil meter una velocidad después
de haber estacionado el vehículo,
sobretodo cuando está cargado.
Si el freno de estacionamiento
se ha quedado echado o
está mal quitado, esto está
señalado por la iluminación
del testigo en el combinado. Iluminación automática de las
luces de emergencia
En una frenada de urgencia, en
función de la fuerza de la deceleración,
las luces de emergencia se encienden
automáticamente. Se apagan
automáticamente en la primera
aceleración.
Puede apagarlas pulsando el botón.

77
Ayuda al estacionamientoAA
SEGURIDAD
4
La ayuda al estacionamiento trasero
sonora y/o gráfi ca está formada
por cuatro sensores de proximidad,
instalados en el paragolpes trasero.
Detectan todo obstáculo que entra en
el campo: persona, vehículo, árbol,
barrera, que estén situados detrás del
vehículo al maniobrar.
Ciertos objetos detectados al inicio
de la maniobra no lo serán más al
fi nal de la misma, como en zonas
ciegas situadas entre y debajo de los
sensores. Ejemplos: piquetes, barreras
de obras o borde de aceras. Meter la marcha atrás
AYUDA AL ESTACIONAMIENTO
TRASERO
Señalización en la pantalla
Parada de la ayuda
Meta el punto muerto.
Una señal sonora confi rma la
activación del sistema al meter la
marcha atrás.
La información de proximidad
está dada por una señal sonora,
haciéndose más rápida cuanto más
se acerca el vehículo al obstáculo.
Cuando la distancia "parte trasera
vehículo/obstáculo" es inferior a
treinta centímetros aproximadamente,
la señal sonora se vuelve continua.

78
Ayuda al estacionamientoAA
Activación/Neutralización Defecto de funcionamiento
En caso de defecto de funcionamiento,
al meter la marcha atrás, la luz del
botón se enciende, acompañada de
una señal sonora y de un mensaje
en la pantalla. Consulte en la Red
PEUGEOT.
Uso correcto
Con mal tiempo o con tiempo invernal,
asegúrese que los sensores no están
cubiertos de barro, hielo o nieve.
El sistema se neutralizará
automáticamente en caso de
enganchar un remolque o de montar
un porta-bicicletas (vehículo equipado
con un enganche de remolque o con
un porta-bicicletas recomendado por
PEUGEOT ).
La ayuda al estacionamiento no puede,
en ningún caso, sustituir la atención ni
la responsabilidad del conductor.

Puede activar o neutralizar
el sistema pulsando en este
botón.
La activación y la
neutralización del sistema
se memorizan al parar el
vehículo.
Le aconsejamos que neutralice
el sistema si su vehículo está
equipado con una escalera
trasera o si transporta una carga que
sobrepasa la longitud del vehículo.

ABS
ABS
79
Seguridad en conducción
SEGURIDAD
4
SISTEMA ANTIBLOQUEO DE
RUEDAS (ABS - REF)
Los sistemas ABS y REF (repartidor
electrónico de frenada) aumentan
la estabilidad y manejabilidad de su
vehículo durante la frenada, en particular
sobre fi rme defectuoso o deslizante.
El ABS impide el bloqueo de las ruedas,
el REF asegura una gestión integral de
la presión de frenos en cada rueda. El encendido de este testigo,
acompañado de una señal
sonora y de un mensaje
en la pantalla, indica una
disfunción del sistema ABS
que podría provocar la pérdida del
control del vehículo al frenar.
El encendido de este testigo,
asociado al testigo de freno
y STOP, acompañado de
una señal sonora y de un
mensaje en la pantalla,
indica una disfunción del repartidor
electrónico de frenada que podría
provocar la pérdida del control del
vehículo al frenar.
SISTEMA DE ASISTENCIA A LA
FRENADA DE URGENCIA (AFU)
Este sistema permite, en caso de
emergencia, alcanzar de manera más
rápida la presión óptima de frenada,
pise con fuerza sin disminuir el
esfuerzo.
Se activa en función de la velocidad de
accionamiento del pedal de freno.
Esto modifi ca la resistencia del pedal
de freno debajo del pie.
Para prolongar el sistema de
asistencia a la frenada de urgencia: no
deje de pisar el freno.
Uso correcto
El dispositivo de antibloqueo interviene
automáticamente cuando hay un
riesgo de bloqueo de las ruedas. No
permite una frenada más corta.
En pavimento muy deslizante (hielo,
aceite, etc...) el ABS es susceptible de
alargar las distancias de frenada. En
caso de frenada de urgencia, no dude
en pisar con fuerza el pedal de freno,
sin soltarlo en ningún caso, incluso
en fi rme deslizante. De esta manera
podrá seguir maniobrando el vehículo
para evitar un obstáculo.
El funcionamiento normal del sistema
ABS puede manifestarse por ligeras
vibraciones en el pedal del freno.
En caso de cambio de ruedas
(neumáticos y llantas), asegúrese
de que estén recomendados por
PEUGEOT.
Deténgase
imperativamente
.
En ambos casos, consulte en la red
PEUGEOT.

80
Seguridad en conducción
ANTIPATINADO DE RUEDAS
(ASR) Y CONTROL DINÁMICO
DE ESTABILIDAD (ESP)
Estos sistemas están asociados al ABS
y son complementarios del mismo.
El ASR es un dispositivo muy útil
para mantener una motricidad óptima
y evitar las pérdidas de control del
vehículo al acelerar.
El sistema optimiza la motricidad,
con el fi n de evitar el patinado de
las ruedas, actuando en los frenos
de las ruedas motrices y en el
motor. Asimismo, permite mejorar la
estabilidad direccional del vehículo en
la aceleración.
Con el ESP, mantenga el rumbo sin
intentar contragirar.
En caso de diferencia entre la
trayectoria seguida por el vehículo y la
deseada por el conductor, el sistema
ESP actúa automáticamente sobre el
freno de una o varias ruedas y en el
motor para inscribir el vehículo en la

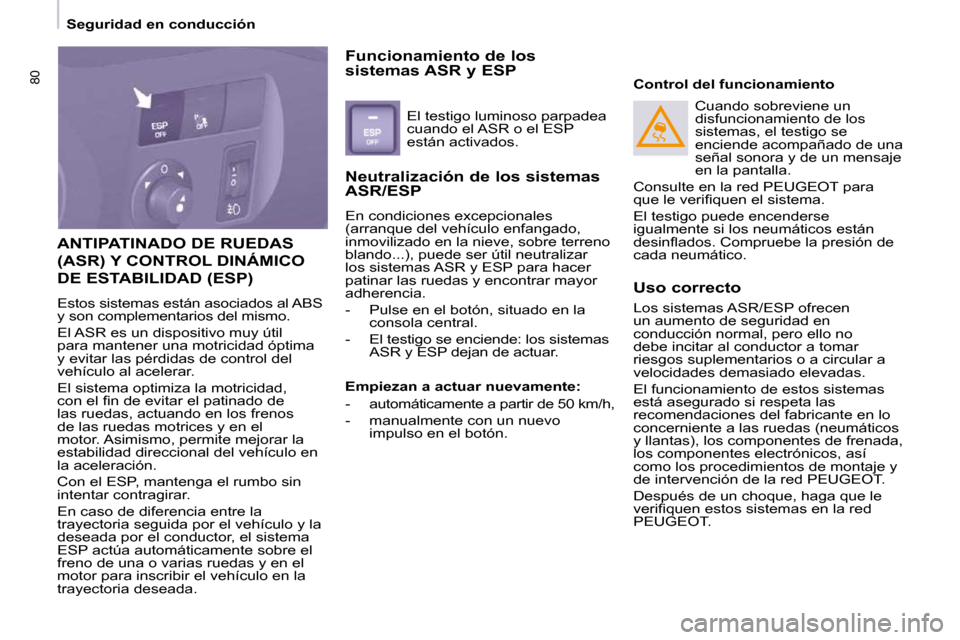

trayectoria deseada. Neutralización de los sistemas
ASR/ESP
En condiciones excepcionales
(arranque del vehículo enfangado,
inmovilizado en la nieve, sobre terreno
blando...), puede ser útil neutralizar
los sistemas ASR y ESP para hacer
patinar las ruedas y encontrar mayor
adherencia.
- Pulse en el botón, situado en la
consola central.
- El testigo se enciende: los sistemas ASR y ESP dejan de actuar. Control del funcionamiento
Uso correcto
Los sistemas ASR/ESP ofrecen
un aumento de seguridad en
conducción normal, pero ello no
debe incitar al conductor a tomar
riesgos suplementarios o a circular a
velocidades demasiado elevadas.
El funcionamiento de estos sistemas
está asegurado si respeta las
recomendaciones del fabricante en lo
concerniente a las ruedas (neumáticos
y llantas), los componentes de frenada,
los componentes electrónicos, así
como los procedimientos de montaje y
de intervención de la red PEUGEOT .
Después de un choque, haga que le
verifi quen estos sistemas en la red
PEUGEOT .
Funcionamiento de los
sistemas ASR y ESP
El testigo luminoso parpadea
cuando el ASR o el ESP
están activados.
Empiezan a actuar nuevamente:
- automáticamente a partir de 50 km/h,
- manualmente con un nuevo impulso en el botón. Cuando sobreviene un
disfuncionamiento de los
sistemas, el testigo se
enciende acompañado de una
señal sonora y de un mensaje
en la pantalla.
Consulte en la red PEUGEOT para
que le verifi quen el sistema.
El testigo puede encenderse
igualmente si los neumáticos están
desinfl ados. Compruebe la presión de
cada neumático.

81
SEGURIDAD
4

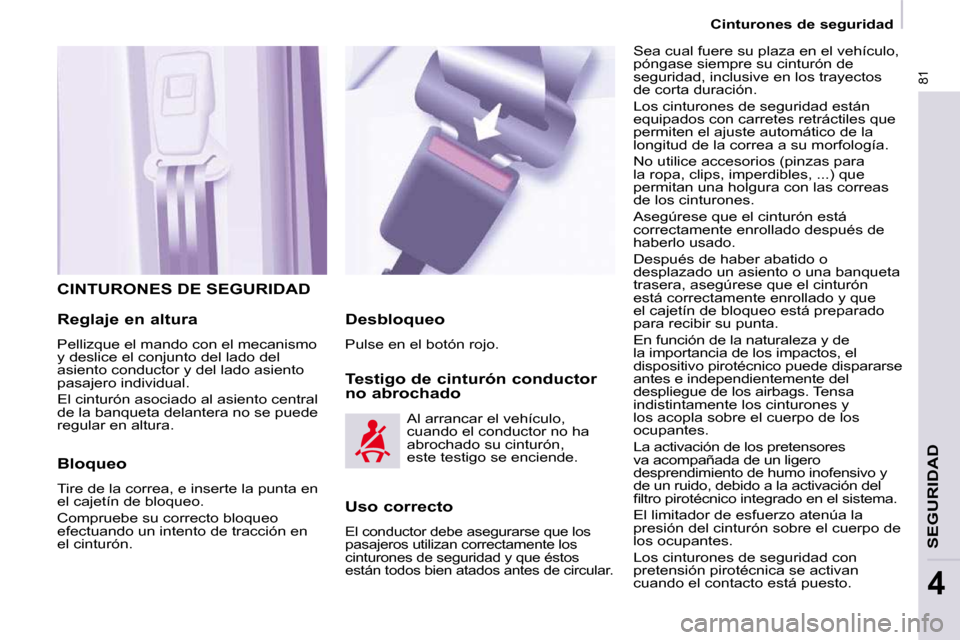

Cinturones de seguridad
CINTURONES DE SEGURIDAD
Reglaje en altura
Pellizque el mando con el mecanismo
y deslice el conjunto del lado del
asiento conductor y del lado asiento
pasajero individual.
El cinturón asociado al asiento central
de la banqueta delantera no se puede
regular en altura.
Bloqueo
Tire de la correa, e inserte la punta en
el cajetín de bloqueo.
Compruebe su correcto bloqueo
efectuando un intento de tracción en
el cinturón. Testigo de cinturón conductor
no abrochado Sea cual fuere su plaza en el vehículo,
póngase siempre su cinturón de
seguridad, inclusive en los trayectos
de corta duración.
Los cinturones de seguridad están
equipados con carretes retráctiles que
permiten el ajuste automático de la
longitud de la correa a su morfología.
No utilice accesorios (pinzas para
la ropa, clips, imperdibles, ...) que
permitan una holgura con las correas
de los cinturones.
Asegúrese que el cinturón está
correctamente enrollado después de
haberlo usado.
Después de haber abatido o
desplazado un asiento o una banqueta
trasera, asegúrese que el cinturón
está correctamente enrollado y que
el cajetín de bloqueo está preparado
para recibir su punta.
En función de la naturaleza y de
la importancia de los impactos, el
dispositivo pirotécnico puede dispararse
antes e independientemente del
despliegue de los airbags. Tensa
indistintamente los cinturones y
los acopla sobre el cuerpo de los
ocupantes.
La activación de los pretensores
va acompañada de un ligero
desprendimiento de humo inofensivo y
de un ruido, debido a la activación del
fi ltro pirotécnico integrado en el sistema.
El limitador de esfuerzo atenúa la
presión del cinturón sobre el cuerpo de
los ocupantes.
Los cinturones de seguridad con
pretensión pirotécnica se activan
cuando el contacto está puesto.
Desbloqueo
Pulse en el botón rojo.
Al arrancar el vehículo,
cuando el conductor no ha
abrochado su cinturón,
este testigo se enciende.
Uso correcto
El conductor debe asegurarse que los
pasajeros utilizan correctamente los
cinturones de seguridad y que éstos
están todos bien atados antes de circular.
