2009 Hyundai Santa Fe Manual del propietario (in Spanish)

F9

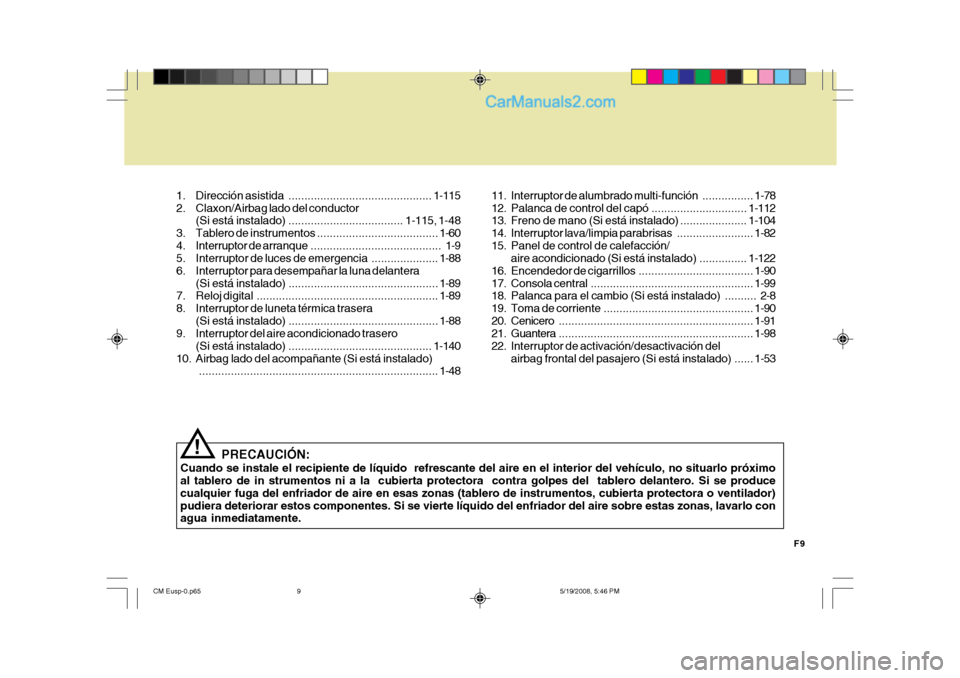

1. Dirección
asistida ............................................. 1-115
2. Claxon/Airbag lado del conductor (Si está instalado) .................................... 1-115, 1-48
3. Tablero de instrumentos ......................................1-60
4. Interruptor de arranque ......................................... 1-9
5. Interruptor de luces de emergencia ..................... 1-88
6. Interruptor para desempañar la luna delantera (Si está instalado) ............................................... 1-89
7. Reloj digital ......................................................... 1-89
8. Interruptor de luneta térmica trasera (Si está instalado) ............................................... 1-88
9. Interruptor del aire acondicionado trasero
(Si está instalado) ............................................. 1-140
10. Airbag lado del acompañante (Si está instalado) ........................................................................... 1-4811. Interruptor de alumbrado multi-función
................1-78
12. Palanca de control del capó .............................. 1-112
13. Freno de mano (Si está instalado) ..................... 1-104
14. Interruptor lava/limpia parabrisas ........................1-82
15. Panel de control de calefacción/ aire acondicionado (Si está instalado) ............... 1-122
16. Encendedor de cigarrillos ....................................1-90
17. Consola central ................................................... 1-99
18. Palanca para el cambio (Si está instalado) .......... 2-8
19. Toma de corriente ............................................... 1-90
20. Cenicero ............................................................. 1-91
21. Guantera ............................................................. 1-98
22. Interruptor de activación/desactivación del
airbag frontal del pasajero (Si está instalado) ...... 1-53
PRECAUCIÓN:
Cuando se instale el recipiente de líquido refrescante del aire en el interior del vehículo, no situarlo próximo al tablero de in strumentos ni a la cubierta protectora contra golpes del tablero delantero. Si se produce cualquier fuga del enfriador de aire en esas zonas (tablero de instrumentos, cubierta protectora o ventilador)pudiera deteriorar estos componentes. Si se vierte líquido del enfriador del aire sobre estas zonas, lavarlo con agua inmediatamente.
!
CM Eusp-0.p65 5/19/2008, 5:46 PM
9

SU VEHÍCULO DE UN SOLO VISTAZO
F10Indicador de advertencia de funcionamiento (SRI) del sistema de sujeción suplementario (SRS)

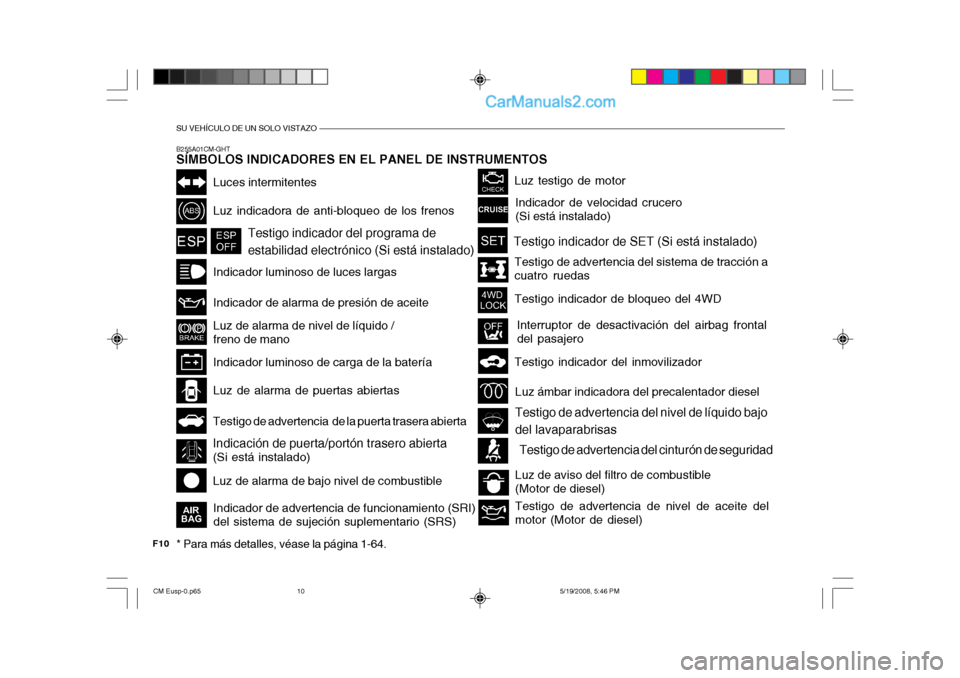

B255A01CM-GHT SÍMBOLOS INDICADORES EN EL PANEL DE INSTRUMENTOS
Testigo de advertencia del sistema de tracción a cuatro ruedas
Luz testigo de motor
Testigo de advertencia de la puerta trasera abierta
Luz de alarma de bajo nivel de combustible
Luz de alarma de puertas abiertas
Luz indicadora de anti-bloqueo de los frenos
Luces intermitentes
Indicador luminoso de luces largas Indicador de alarma de presión de aceite Luz de alarma de nivel de líquido / freno de mano Indicador luminoso de carga de la batería
Luz de aviso del filtro de combustible (Motor de diesel) Testigo de advertencia de nivel de aceite del motor (Motor de diesel)
Testigo indicador del inmovilizadorLuz ámbar indicadora del precalentador diesel
Testigo indicador de bloqueo del 4WD
Testigo indicador del programa de estabilidad electrónico (Si está instalado)Testigo indicador de SET (Si está instalado)
Testigo de advertencia del cinturón de seguridadIndicación de puerta/portón trasero abierta (Si está instalado)
Interruptor de desactivación del airbag frontal del pasajero
Indicador de velocidad crucero (Si está instalado)
* Para más detalles, véase la página 1-64.
Testigo de advertencia del nivel de líquido bajo del lavaparabrisas
CM Eusp-0.p65 5/19/2008, 5:46 PM
10

1
COMPONENTES DE SU HYUNDAI

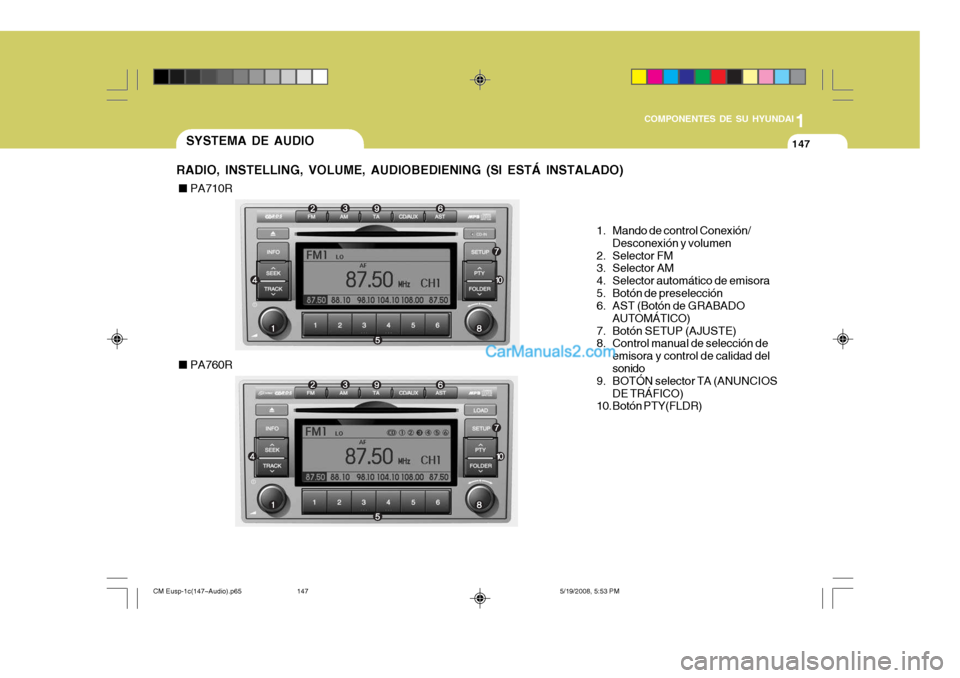

147147SYSTEMA DE AUDIO
RADIO, INSTELLING, VOLUME, AUDIOBEDIENING (SI ESTÁ INSTALADO)
1. Mando de control Conexión/Desconexión y volumen
2. Selector FM
3. Selector AM
4. Selector automático de emisora
5. Botón de preselección
6. AST (Botón de GRABADO AUTOMÁTICO)
7. Botón SETUP (AJUSTE)
8. Control manual de selección de emisora y control de calidad delsonido
9. BOTÓN selector TA (ANUNCIOS DE TRÁFICO)
10. Botón PTY(FLDR)
■
PA710R
■ PA760R
CM Eusp-1c(147~Audio).p65 5/19/2008, 5:53 PM
147

1COMPONENTES DE SU HYUNDAI
148
1. Mando de control Conexión/Desconexión y volumen
Conecta o desconecta el ajuste cuando el INTERRUPTOR DE ENCENDIDOestá en ACC o en ON. Si se gira el botón a la derecha, aumenta el volumen y si se gira a la izquierda el volumen baja.
2. Selector FM Cambia del modo FM y activa FM1 y FM2, cada vez que pulsa el botón.
3. Selector AM Pulse este botón [AM] para seleccionar la banda AM. Se visualiza el modo AM en la pantalla LCD.
4. Selector automático de emisora
o Si pulsa el botón [SEEK
], se
aumenta la frecuencia de la banda de la emisora de selecciónautomática. Para en la frecuencia anterior si no se encuentra ninguna emisora. o Si pulsa el botón [TRACK
], se
reduce la frecuencia de la banda de la emisora de selección automática. Para en la frecuencia anterior si no se encuentra ninguna emisora.
5. Botón de preselección Pulse los botones [1]~[6] menos de 0,8 segundos para reproducir la emisoraguardada en cada botón. Pulse el botón de preselección durante 0,8 segundos o más para guardar el canal actual delcorrespondiente botón con un beep.
6. AST (Botón de GRABADO AUTOMÁTICO)
Cuando se pulsa el botón, selecciona automáticamente y guarda las emisoras con mayor calidad de recepción a los botones de PRESET [1]~[6] yreproduce la emisora guardada en el botón de preselección 1. Si no se guardan canales después del AST, sereproduce la emisora anterior. 7. Botón SETUP (AJUSTE) Presione este Botón para cambiar al modo RDS, TEXT SCROLL y de ajuste.Si no se toma ninguna acción en 5 segundos después de pulsar el botón, volverá al modo de reproducción.(Después de entrar en el modo SETUP, muévase entre los elementos usando las funciones derecha, izquierda y PUSHdel botón de presintonización). El elemento de ajuste cambia de TEXT SCROLL
➟ AF ➟ RDSNEWS ➟
REGION ➟ TA VOL
8. Control manual de selección de emisora y control de calidad del sonido
Gire este control mientras escucha una emisora de radio para ajustar la frecuencia manualmente. Gire el control en el sentido de lasagujas del reloj para aumentar la frecuencia y en sentido contrario para reducirla. Al pulsar el botón se conmutanlos modos BASS, MIDDLE, TREBLE, FADER y BALANCE TUNE. El modo seleccionado aparece en la pantalla.
CM Eusp-1c(147~Audio).p65 5/19/2008, 5:53 PM
148

1
COMPONENTES DE SU HYUNDAI
149149

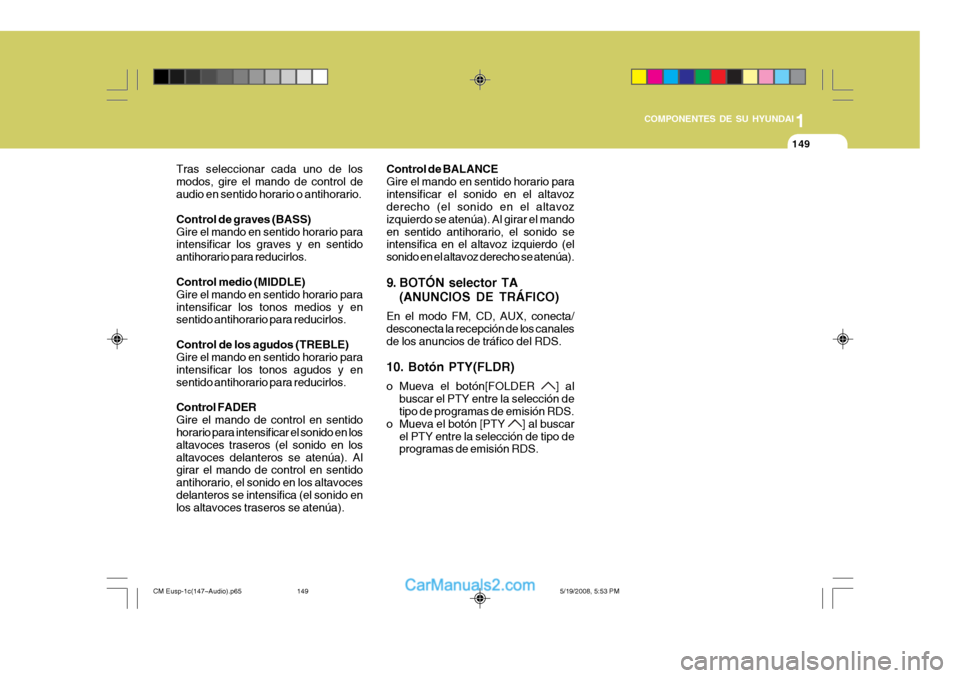

Tras seleccionar cada uno de los modos, gire el mando de control deaudio en sentido horario o antihorario. Control de graves (BASS) Gire el mando en sentido horario para intensificar los graves y en sentido antihorario para reducirlos. Control medio (MIDDLE) Gire el mando en sentido horario paraintensificar los tonos medios y en sentido antihorario para reducirlos. Control de los agudos (TREBLE) Gire el mando en sentido horario para intensificar los tonos agudos y ensentido antihorario para reducirlos. Control FADER Gire el mando de control en sentido horario para intensificar el sonido en los altavoces traseros (el sonido en losaltavoces delanteros se atenúa). Al girar el mando de control en sentido antihorario, el sonido en los altavocesdelanteros se intensifica (el sonido en los altavoces traseros se atenúa). Control de BALANCE Gire el mando en sentido horario paraintensificar el sonido en el altavoz derecho (el sonido en el altavoz izquierdo se atenúa). Al girar el mandoen sentido antihorario, el sonido se intensifica en el altavoz izquierdo (el sonido en el altavoz derecho se atenúa).
9. BOTÓN selector TA
(ANUNCIOS DE TRÁFICO)
En el modo FM, CD, AUX, conecta/ desconecta la recepción de los canalesde los anuncios de tráfico del RDS. 10. Botón PTY(FLDR)
o Mueva el botón[FOLDER
] al
buscar el PTY entre la selección de tipo de programas de emisión RDS.
o Mueva el botón [PTY
] al buscar
el PTY entre la selección de tipo de programas de emisión RDS.
CM Eusp-1c(147~Audio).p65 5/19/2008, 5:53 PM
149

1COMPONENTES DE SU HYUNDAI
150

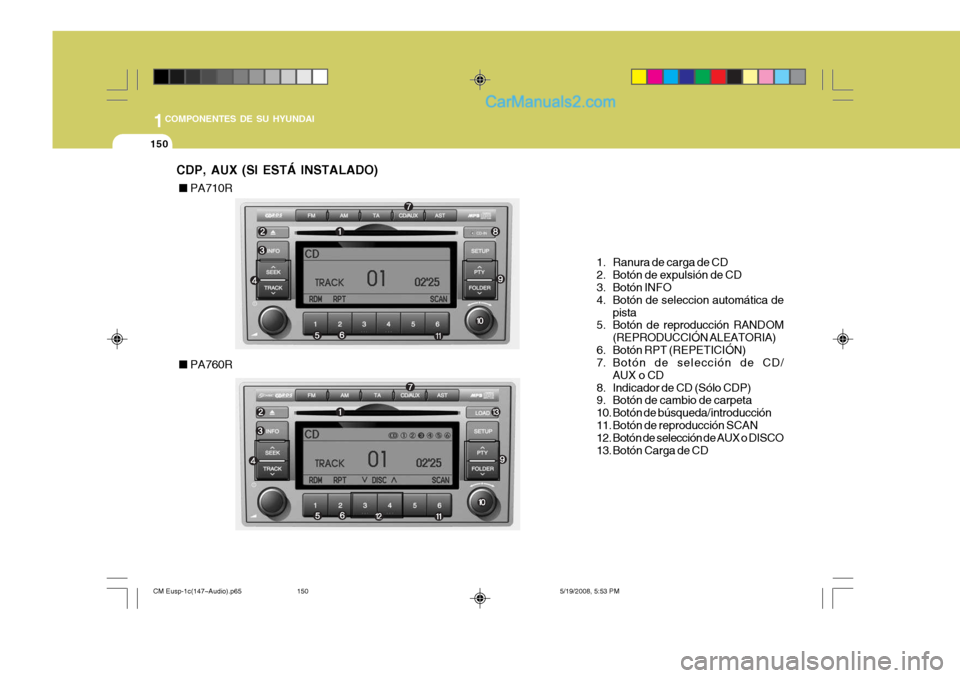

1. Ranura de carga de CD
2. Botón de expulsión de CD
3. Botón INFO
4. Botón de seleccion automática depista
5. Botón de reproducción RANDOM
(REPRODUCCIÓN ALEATORIA)
6. Botón RPT (REPETICIÓN)
7. Botón de selección de CD/
AUX o CD
8. Indicador de CD (Sólo CDP)
9. Botón de cambio de carpeta
10. Botón de búsqueda/introducción
11. Botón de reproducción SCAN
12. Botón de selección de AUX o DISCO
13. Botón Carga de CD
CDP, AUX (SI ESTÁ INSTALADO) ■
PA710R
■ PA760R
CM Eusp-1c(147~Audio).p65 5/19/2008, 5:53 PM
150

1
COMPONENTES DE SU HYUNDAI
151151

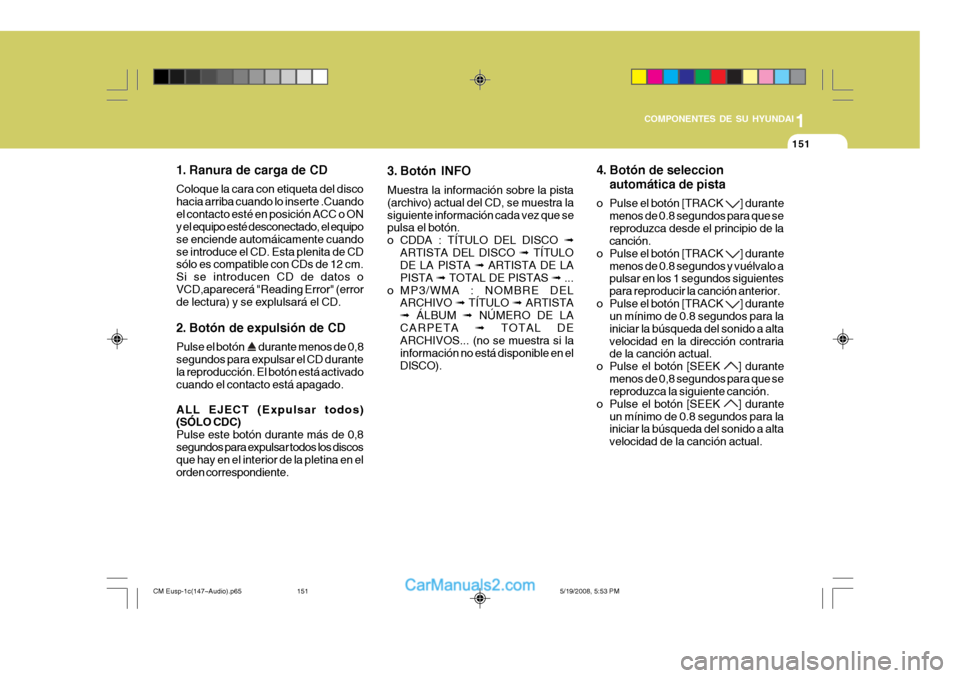

1. Ranura de carga de CD Coloque la cara con etiqueta del disco hacia arriba cuando lo inserte .Cuandoel contacto esté en posición ACC o ON y el equipo esté desconectado, el equipo se enciende automáicamente cuandose introduce el CD. Esta plenita de CD sólo es compatible con CDs de 12 cm. Si se introducen CD de datos oVCD,aparecerá "Reading Error" (error de lectura) y se explulsará el CD.
2. Botón de expulsión de CD Pulse el botón
durante menos de 0,8
segundos para expulsar el CD durante la reproducción. El botón está activado cuando el contacto está apagado. ALL EJECT (Expulsar todos) (SÓLO CDC) Pulse este botón durante más de 0,8segundos para expulsar todos los discos que hay en el interior de la pletina en el orden correspondiente. 3. Botón INFO Muestra la información sobre la pista (archivo) actual del CD, se muestra lasiguiente información cada vez que se pulsa el botón.
o CDDA : TÍTULO DEL DISCO
➟
ARTISTA DEL DISCO ➟ TÍTULO
DE LA PISTA ➟ ARTISTA DE LA
PISTA ➟ TOTAL DE PISTAS ➟ ...
o MP3/WMA : NOMBRE DEL ARCHIVO ➟ TÍTULO ➟ ARTISTA
➟ ÁLBUM ➟ NÚMERO DE LA
CARPETA ➟ TOTAL DE
ARCHIVOS... (no se muestra si lainformación no está disponible en elDISCO). 4. Botón de seleccion
automática de pista
o Pulse el botón [TRACK
] durante
menos de 0.8 segundos para que se reproduzca desde el principio de la canción.
o Pulse el botón [TRACK
] durante
menos de 0.8 segundos y vuélvalo a pulsar en los 1 segundos siguientes para reproducir la canción anterior.
o Pulse el botón [TRACK
] durante
un mínimo de 0.8 segundos para la iniciar la búsqueda del sonido a altavelocidad en la dirección contraria de la canción actual.
o Pulse el botón [SEEK
] durante
menos de 0,8 segundos para que se reproduzca la siguiente canción.
o Pulse el botón [SEEK
] durante
un mínimo de 0.8 segundos para la iniciar la búsqueda del sonido a alta velocidad de la canción actual.
CM Eusp-1c(147~Audio).p65 5/19/2008, 5:53 PM
151

1COMPONENTES DE SU HYUNDAI
152

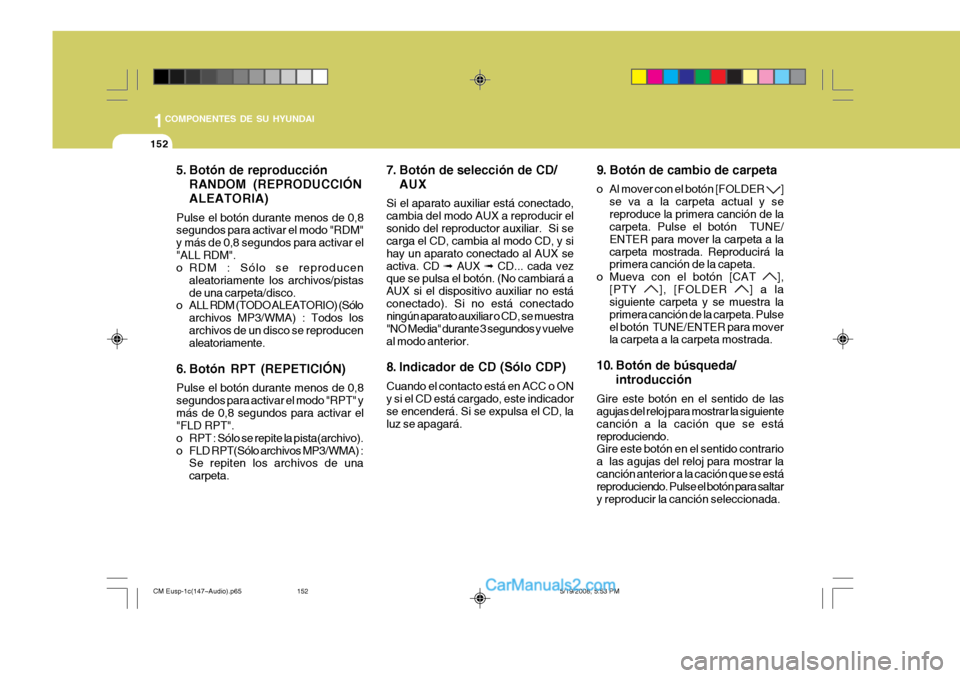

5. Botón de reproducciónRANDOM (REPRODUCCIÓN ALEATORIA)
Pulse el botón durante menos de 0,8 segundos para activar el modo "RDM" y más de 0,8 segundos para activar el"ALL RDM".
o RDM : Sólo se reproducen aleatoriamente los archivos/pistas de una carpeta/disco.
o ALL RDM (TODO ALEATORIO) (Sólo
archivos MP3/WMA) : Todos losarchivos de un disco se reproducen aleatoriamente.
6. Botón RPT (REPETICIÓN) Pulse el botón durante menos de 0,8 segundos para activar el modo "RPT" ymás de 0,8 segundos para activar el "FLD RPT".
o RPT : Sólo se repite la pista(archivo).
o FLD RPT(Sólo archivos MP3/WMA) : Se repiten los archivos de unacarpeta. 7. Botón de selección de CD/
AUX
Si el aparato auxiliar está conectado,cambia del modo AUX a reproducir elsonido del reproductor auxiliar. Si se carga el CD, cambia al modo CD, y si hay un aparato conectado al AUX seactiva. CD ➟ AUX ➟ CD... cada vez
que se pulsa el botón. (No cambiará aAUX si el dispositivo auxiliar no estáconectado). Si no está conectado ningún aparato auxiliar o CD, se muestra "NO Media" durante 3 segundos y vuelveal modo anterior.
8. Indicador de CD (Sólo CDP) Cuando el contacto está en ACC o ON y si el CD está cargado, este indicador se encenderá. Si se expulsa el CD, la luz se apagará. 9. Botón de cambio de carpeta
o Al mover con el botón [FOLDER
]
se va a la carpeta actual y se reproduce la primera canción de la carpeta. Pulse el botón TUNE/ ENTER para mover la carpeta a lacarpeta mostrada. Reproducirá la primera canción de la capeta.
o Mueva con el botón [CAT
],
[PTY
], [FOLDER ] a la
siguiente carpeta y se muestra la primera canción de la carpeta. Pulseel botón TUNE/ENTER para mover la carpeta a la carpeta mostrada.
10. Botón de búsqueda/ introducción
Gire este botón en el sentido de lasagujas del reloj para mostrar la siguiente canción a la cación que se estáreproduciendo. Gire este botón en el sentido contrario a las agujas del reloj para mostrar lacanción anterior a la cación que se está reproduciendo. Pulse el botón para saltar y reproducir la canción seleccionada.
CM Eusp-1c(147~Audio).p65 5/19/2008, 5:53 PM
152
