2009 FIAT FIORINO Notice d'entretien (in French)

96
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
SECURITE
AIRBAGS FRONTAUX
Le véhicule est équipé d’airbag frontaux
pour le conducteur et le passager (si pré-
vu).
AIRBAG FRONTAUX
Les airbags frontaux conducteur/passager
(si prévu) protègent les occupants des pla-
ces avant en cas de chocs frontaux de
sévérité moyenne-élevée, au moyen de
l’interposition du coussin entre l’occupant
et le volant ou la planche de bord.
La non activation des airbags dans les au-
tres types de choc (latéral, arrière, capo-
tage, etc.) n’est pas un indice de mauvais
fonctionnement du système.
En cas de choc frontal, une centrale élec-
tronique active, au besoin, le gonflage du
coussin.
Le coussin se déploie instantanément, en
s’interposant entre les corps des occu-
pants à l’avant et les structures pouvant
provoquer des lésions; le coussin se dé-
gonfle aussitôt après.
Les airbags frontaux conducteur/passager
(si prévu) ne remplacent pas mais com-
plètent l’utilisation des ceintures de sécu-
rité, qu’il est toujours recommandé d’u-
tiliser, comme d’ailleurs le prescrit la lé-
gislation en Europe et dans la plupart des
pays extra-européens.En cas de choc, une personne qui n’a pas
bouclé sa ceinture est projetée vers l’a-
vant et peut heurter le coussin en train de
se déployer. Dans cette situation, la pro-
tection du coussin est réduite.
Les airbags frontaux peuvent ne pas s’ac-
tiver dans les cas suivants:
❒chocs frontaux avec des objets très
déformables, qui n’intéressent pas la
surface frontale du véhicule (par ex. pa-
re-chocs contre le rail de protection);
❒véhicule encastré sous d’autres véhicu-
les ou des rails de protection (par
exemple sous un camion, ou sous un
rail de protection);
parce qu’ils ne pourraient offrir aucune
protection supplémentaire par rapport
aux ceintures de sécurité; leur activation
serait donc inopportune. Dans ces cas,
bien entendu, la non activation n’indique
pas le dysfonctionnement du système.Ne pas coller d’adhésifs ou
d’autres objets sur le volant,
ni sur la planche à proximité de l’air-
bag passager ou sur les sièges. Ne pas
placer des objets sur la planche côté
passager (des téléphones portables,
par exemple) qui pourraient gêner
l’ouverture de l’airbag passager ou
être projetés contre les occupants et
les blesser gravement.
ATTENTION
Les airbags frontaux côté conducteur et
côté passager ont été étudiés et étalonnés
pour offrir la meilleure protection des oc-
cupants des places avant portant des cein-
tures de sécurité.
Leur volume lors du gonflage maximum
remplit la plupart de l’espace entre le vo-
lant et le conducteur et entre la planche
et le passager.
En cas de chocs frontaux non sévères
(pour lesquels l’action de retenue exercée
par les ceintures de sécurité est suffisan-
te), les airbags ne s’activent pas. Par con-
séquent, il est toujours nécessaire d’utili-
ser les ceintures de sécurité qui, en cas de
choc frontal, assurent en tous les cas le
positionnement correct de l’occupant.
083-100 CombiCargo FR 1ed 21-10-2008 14:09 Pagina 96

97
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
SECURITE
AIRBAG FRONTAL CÔTÉ
CONDUCTEUR fig. 14
Il est formé d’un coussin à gonflage in-
stantané placé dans un logement appro-
prié placé au centre du volant.
fig. 14F0T0052m
fig. 15F0T0033m
AIRBAG FRONTAL
CÔTÉ PASSAGER
(lorsqu’il est prévu) fig. 15
Il est formé d’un coussin à gonflage in-
stantané placé dans un logement appro-
prié dans la planche de bord, avec un cous-
sin ayant un volume plus important par
rapport à celui du côté conducteur.
Lorsqu’un airbag frontal côté
passager est activé, ne jamais
placer des sièges enfants sur la
place AV avec le berceau
tourné contre la marche du
véhicule. L’activation de l’air-
bag, en cas d’accident, pourrait pro-
voquer des lésions mortelles à l’enfant
transporté. En cas de nécessité de po-
sitionnement d’un siège enfant sur la
place avant, désactiver toujours l’air-
bag passager. En outre, le siège pas-
sager doit être reculé jusqu’en butée,
pour éviter tout contact du siège en-
fant avec la planche. Même si la loi ne
l’impose pas, il est recommandé de
réactiver immédiatement l’airbag dès
que sa désactivation n’est plus néces-
saire pour la sécurité de l’enfant, pour
une meilleure protection de l’adulte.
ATTENTION
DÉSACTIVATION MANUELLE
DES AIRBAGS CÔTÉ
PASSAGER FRONTAL
ET LATERAL PROTECTION
TORACIQUE/PELVIENNE
(Side Bag) (lorsqu’il est prévu)
S’il était nécessaire de transporter un en-
fant sur le siège avant, on peut désactiver
les airbags frontal côté passager et la pro-
tection toracique latérale (Side Bag) (si
prévu).
Le témoin
“reste allumé au combiné de
bord à lumière fixe jusqu’à la réactivation
des airbags côté passager frontal et latéral
protection buste (Side Bag) (lorsqu’il est
prévu).
ATTENTION Pour la désactivation ma-
nuelle des airbags côté passager frontal et
latéral protection buste (Side Bag) (si pré-
vu) consulter le chapitre “Planche de bord
et commandes” aux paragraphes “Affi-
cheur numérique” et “Afficheur mul-
tifonctionnel”.
083-100 CombiCargo FR 1ed 21-10-2008 14:09 Pagina 97

98
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
SECURITE
AIRBAGS LATÉRAUX
(Side Bag)
(lorsqu’ils sont prévus)
Sur certaines versions, le véhicule peut
être équipé d’airbags latéraux avant de
protection thoracique-pelvienne (Side Bag
avant) conducteur et passager.
Les airbags latéraux protègent les occu-
pants dans les chocs latéraux de sévérité
moyenne-élevée, par l’interposition du
coussin entre l’occupant et les parties
intérieures de la structure latérale du
véhicule.
La non activation des airbags latéraux dans
les autres types de choc (frontal, arrière,
renversement, etc...) n’est donc pas un in-
dice de mauvais fonctionnement du sy-
stème.
En cas de choc latéral, une centrale élec-
tronique active, au besoin, le gonflage des
coussins. Les coussins se déploient in-
stantanément, en s’interposant entre les
corps des occupants et les structures pou-
vant provoquer des lésions; les coussins
se dégonflent aussitôt après.Les airbags latéraux ne remplacent pas,
mais complètent l’utilisation des ceintures
de sécurité, qu’il est toujours recom-
mandé d’utiliser, comme le prescrit la lé-
gislation en Europe et dans la plupart des
pays extra-européens.
Par conséquent, il est toujours nécessai-
re d’utiliser les ceintures de sécurité qui,
en cas de choc latéral, assurent en tous les
cas le positionnement correct de l’occu-
pant et évitent qu’il ne soit éjecté en cas
de chocs très violents.SIDE BAG fig. 16
(lorsqu’ils sont prévus)
Il est constitué d’un coussin à gonflage in-
stantané, logé dans le dossier du siège
avant, prévu pour protéger le thorax et le
bassin des occupants en cas de choc laté-
ral de sévérité moyenne-haute.
ATTENTION La meilleure protection de
la part du système en cas de choc latéral
s’obtient en tenant une position correcte
sur le siège, en permettant ainsi un dé-
ploiement correct des Side bag.
AVERTISSEMENTS Ne pas laver les siè-
ges avec de l’eau ou de la vapeur sous
pression (à la main ou dans les stations de
lavage automatiques pour sièges).
fig. 16F0T0180m
083-100 CombiCargo FR 1ed 21-10-2008 14:09 Pagina 98

99
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
SECURITE
En cas de mise à la ferraille du véhicule, il
faut s’adresser au Réseau Après-vente Fiat
pour faire désactiver le système. En cas de
changement de propriétaire du véhicule,
il est indispensable de communiquer au
nouveau propriétaire les modalités d’em-
ploi et les avertissements ci-dessus et lui
fournir la «Notice d’Entretien».
L’activation des prétensionneurs, airbags
frontaux et airbags latéraux AV est dé-
terminée de manière différenciée, en fonc-
tion du type de choc. La non activation
d’un dispositif ou de plusieurs, n’indique
donc pas le dysfonctionnement du systè-
me.
Si le témoin ¬ne s’allume
pas lorsqu’on tourne la clé
sur MAR ou qu’il reste allumé pen-
dant la marche (sur certaines ver-
sions, un message est affiché simul-
tanément sur l’afficheur), il s’agit
peut-être d’une anomalie des systè-
mes de maintien; si tel est le cas, les
airbags ou les prétensionneurs pour-
raient ne pas s’activer en cas d’acci-
dent ou, plus rarement, s’activer in-
tempestivement. Avant de poursuivre,
contacter le réseau d’Après-vente Fiat
pour faire contrôler immédiatement
le système.
ATTENTION
Les échéances relatives à la
charge pyrotechnique et au
contact en spirale sont indiquées sur
l’étiquette appropriée située à l’inté-
rieur de la boîte à gants. Si les
échéances sont proches, s’adresser au
réseau d’Après-vente Fiat pour leur
substitution.
ATTENTION
Ne pas voyager avec des
objets sur les genoux, devant
le thorax et encore moins en tenant
entre les lèvres une pipe, un crayon
etc. En cas de choc avec intervention
de l’airbag, ils pourraient vous causer
de graves dommages.
ATTENTION
INFORMATIONS GÉNÉRALES
L’activation des airbags frontaux et/ou
latéraux (lorsqu’ils sont prévus) est pos-
sible lorsque le véhicule est soumis à des
chocs violents qui intéressent la zone sous
la coque, comme par exemple, des chocs
violents contre des marches, des trottoirs
ou des reliefs fixes du sol, des chutes du
véhicule dans de grands trous ou ornières
de la route.
Lorsqu’ils s’activent, les airbags dégagent
une petite quantité de poudres. Ces pou-
dres ne sont pas nocives et n’indiquent pas
un début d’incendie; par ailleurs, la surface
du coussin déployé et l’intérieur du véhi-
cule peuvent se recouvrir de résidus pous-
siéreux: cette poussière peut être irritan-
te pour la peau et pour les yeux. En cas
d’exposition, se laver avec de l’eau et du
savon neutre.
En cas d’accident où l’un quelconque des
dispositifs de sécurité s’est activé, s’a-
dresser au Réseau Après-vente Fiat pour
faire remplacer ceux qui se sont activés et
faire vérifier l’intégrité du système.
Toutes les interventions de contrôle, de
réparation et de remplacement concer-
nant l’airbag doivent être effectuées au-
près du Réseau Après-vente Fiat.
083-100 CombiCargo FR 1ed 21-10-2008 14:09 Pagina 99

100
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
SECURITE
En tournant la clé dur MAR
le témoin ¬(avec airbag
frontal côté passage activé) s’allume
et clignote pendant quelques secon-
des, pour rappeler que l’airbag pas-
sager s’activera en cas de choc, puis
est censé s’éteindre.
ATTENTION
L’intervention de l’airbag
frontal est prévue pour des
collisions plus sévères que celles qui
activent les prétensionneurs. Pour des
heurts compris dans l’intervalle entre
les deux seuils d’activation, il est nor-
mal que n’entrent en fonction que les
prétensionneurs.
ATTENTION
L’airbag ne substitue pas les
ceintures de sécurité, mais il
en développe l’efficacité. De plus,
puisque les airbags frontaux n’inter-
viennent pas lors de chocs frontaux à
faible vitesse, de chocs latéraux, de
télescopage ou de capotage, dans de
tels cas les occupants ne sont
protégés que par les ceintures de sé-
curité qui, par conséquent, doivent
toujours être bouclées.
ATTENTION
Une fois la clé de contact in-
sérée et en position MAR, et
même si le moteur est éteint, les air-
bag peuvent s’activer également lor-
sque le véhicule est à l’arrêt, si celle-
ci est heurté par un autre véhicule en
marche. Par conséquent, les enfants
ne doivent jamais être laissés sur le siè-
ge avant, même lorsque le véhicule est
à l’arrêt. On rappelle par ailleurs que
lorsque la clé est sur STOP, aucun di-
spositif du système de sécurité (air-
bags ou prétensionneurs) ne s’active
suite à une collision; la non activation
de ces dispositifs, dans ce cas, ne con-
stitue pas un dysfonctionnement du
système.
ATTENTION
Si le véhicule a fait l’objet
d’un vol ou d’une tentative
de vol, s’il a subi des actes de vanda-
lisme ou des inondations, faire véri-
fier le système des airbags auprès du
réseau d’Après-vente Fiat.
ATTENTION
083-100 CombiCargo FR 1ed 21-10-2008 14:09 Pagina 100

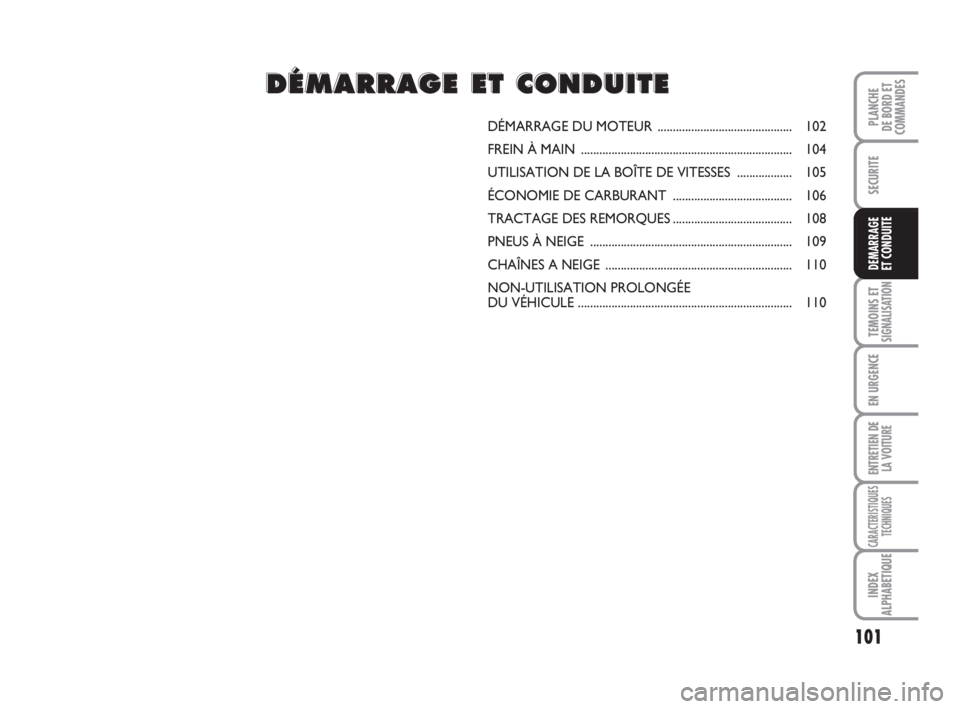

101
SECURITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
DEMARRAGE
ET CONDUITE
DÉMARRAGE DU MOTEUR ............................................ 102
FREIN À MAIN ..................................................................... 104
UTILISATION DE LA BOÎTE DE VITESSES .................. 105
ÉCONOMIE DE CARBURANT ....................................... 106
TRACTAGE DES REMORQUES....................................... 108
PNEUS À NEIGE .................................................................. 109
CHAÎNES A NEIGE ............................................................. 110
NON-UTILISATION PROLONGÉE
DU VÉHICULE ...................................................................... 110
D D
É É
M M
A A
R R
R R
A A
G G
E E
E E
T T
C C
O O
N N
D D
U U
I I
T T
E E
101-110 CombiCargo FR 1ed 21-10-2008 14:06 Pagina 101

102
SECURITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
DEMARRAGE
ET CONDUITE
DÉMARRAGE
DU MOTEUR
La voiture est équipée d’un système élec-
tronique de blocage moteur: Si le démar-
rage est impossible, voir les indications au
paragraphe “Le système Fiat CODE”, au
chapitre “Tableau de bord et com-
mandes”.
Un bruit du moteur de niveau plus élevé
se manifeste pendant les premières se-
condes, surtout après l’inactivité prolon-
gée de la voiture. Ce phénomène, qui ne
compromet pas le fonctionnement et la
fiabilité, est caractéristique des poussoirs
hydraulique: à savoir, le système de dis-
tribution qui a été choisi pour les moteurs
à essence de votre voiture pour contri-
buer à la limitation des interventions d’en-
tretien.PROCÉDURE POUR
VERSIONS À ESSENCE
Procéder de cette manière:
❒serrer le frein à main;
❒placer le levier de la boîte à vitesses au
point mort;
❒enfoncer à fond la pédale de l’em-
brayage, sans enfoncer l’accélérateur;
❒tourner la clé de contact sur AVVet
la relâcher dès que le moteur tourne.
Si le démarrage ne se produit pas lors de
la première tentative, ramener la clé sur
STOPavant de répéter la manœuvre de
démarrage.
Si, clé en position MARle témoin Yau
combiné de bord reste allumé en même
temps que le témoin
Uil est conseillé de
ramener la clé en position STOPpuis de
nouveau sur MAR; si le témoin reste al-
lumé, essayer avec les autres clés fournies
avec la voiture.
Si le démarrage s’avère impossible, pro-
céder au démarrage d’urgence (voir «Dé-
marrage d’urgence» au chapitre «Urgen-
ce») et s’adresser au Réseau d’Après-Ven-
te Fiat. Il est recommandé, au cours
de la première période d’uti-
lisation, de ne pas pousser la
voiture à fond (par exemple,
accélérations exaspérées, parcours ex-
cessivement longs aux régimes maxi,
freinages trop intensifs, etc.).
Le moteur éteint, ne pas lais-
ser la clé de contact en posi-
tion MAR pour éviter qu’une
absorption inutile de courant
ne décharge la batterie.
Aussi longtemps que le mo-
teur n’est pas lancé, le ser-
vofrein et la direction assistée élec-
trique ne sont pas actifs; par consé-
quent, il est nécessaire d’exercer un
effort plus grand que celui habituel
sur la pédale de frein et sur le volant.
ATTENTION
Le fonctionnement du mo-
teur dans des lieux fermés est
dangereux. Le moteur consomme de
l’oxygène et dégage de l’anhydride
carbonique, de l’oxyde de carbone et
autres gaz toxiques.
ATTENTION
101-110 CombiCargo FR 1ed 21-10-2008 14:06 Pagina 102

103
SECURITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
DEMARRAGE
ET CONDUITE
PROCÉDURE POUR
VERSIONS DIESEL
Procéder de cette manière:
❒serrer le frein à main;
❒placer le levier de la boîte à vitesses au
point mort;
❒tourner la clé de contact sur MAR: les
témoins Yet
ms’allument au com-
biné de bord;
❒attendre l’extinction des témoins Yet
m, qui se produit plus rapidement au
fur et à mesure que le moteur réchauffe;
❒enfoncer à fond la pédale de l’embraya-
ge, sans enfoncer l’accélérateur;
❒tourner la clé de contact sur
AVVaus-
sitôt après l’extinction du témoin
m.
Une attente trop longue rend inutile
l’activité de préchauffage des bougies.
Relâcher la clé dès le démarrage du mo-
teur.
ATTENTION Moteur froid, tourner la clé
de contact sur AVVen laissant obligatoi-
rement au repos la pédale d’accélérateur.Si le démarrage ne se produit pas lors de
la première tentative, ramener la clé sur
STOPavant de répéter la manœuvre de
démarrage.
Si, clé en position MARle témoin Yau
combiné de bord reste allumé, il est
conseillé de ramener la clé en position
STOPpuis de nouveau sur MAR; si le té-
moin reste allumé, essayer avec les autres
clés fournies avec la voiture.
Si le moteur ne démarre toujours pas,
s’adresser au Réseau d’Après-Vente Fiat.
Le clignotement du témoin
mpendant 60 secondes
après le démarrage ou un en-
traînement prolongé signale
une anomalie du système de pré-
chauffage des bougies. Si le moteur dé-
marre, on peut utiliser le véhicule nor-
malement, mais il faut s’adresser au
Réseau d’Après-Vente Fiat le plus tôt
possible.
CHAUFFAGE DU
MOTEUR À PEINE DÉMARRÉ
Procéder de cette manière:
❒se mettre en marche lentement, en fai-
sant tourner le moteur à des régimes
moyens, sans accélérations brusques;
❒éviter de demander à la voiture des per-
formances optimales dès les premiers
kilomètres. Il est conseillé d’attendre
jusqu’à voir l’aiguille de l’indicateur du
thermomètre du liquide de refroidisse-
ment se déplacer sur le cadran.
DÉMARRAGE D’URGENCE
Si le témoin Yau combiné de bord res-
te allumé à lumière fixe, on peut procéder
au démarrage d’urgence en utilisant le co-
de figurant sur la CODE card (voir au cha-
pitre “Urgence”).
Eviter absolument le démar-
rage par poussée, par traction
ou en pente. Ces manoevres
pourraient provoquer l’afflux
de carburant dans le pot catalytique et
l’endommager irréparablement.
101-110 CombiCargo FR 1ed 21-10-2008 14:06 Pagina 103
