2009 FIAT FIORINO Instrukcja obsługi (in Polish)

136
DESKA
ROZDZIELCZA
I STEROWANIE
SPIS
ALFABETYCZNY
DANE
TECHNICZNE
OBSŁUGA
SAMOCHODU
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
BEZPIECZEŃSTWO
URUCHOMIENIE
SILNIKA I JAZDA
W RAZIE
AWARII
Żarówki Typ Moc Odn. na rysunku
Światła drogowe H1 60W E
Światła mijania H1 55WD
Pozycyjne przednie W5W 5WA
Kierunkowskazy przednie PY21W 21WB
Kierunkowskazy boczne WY5W 5WA
Kierunkowskazy tylne PY21W 21WB
Pozycyjne tylne/Tylne światła przeciwmgielne P4/21W 4W/21WB
Stop P21W 21WB
3° stop W5W 5WA
Światła cofania P21W 21WB
Przednie światła przeciwmgielne (gdzie przewidziano) H1 55WE
Lampa sufitowa przednia z kloszem przechylnym C 10WC
Lampa sufitowa przednia ze światłami punktowymi
(gdzie przewidziano) C 10WC
Lampa sufitowa tylna (gdzie przewidziano) C 10WC

137
WYMIANA
ŻARÓWKI
OŚWIETLENIA
ZEWNĘTRZNEGO
Od no śnie ty pu ża rów ki i od po wied niej
mo cy patrz roz dział „Wy mia na ża rów ki”.
ZE SPO ŁY OPTYCZ NE PRZED NIE
rys. 23
Ze spo ły optycz ne przed nie za wie ra ją ża -
rów ki, świa teł po zy cyj nych, mi ja nia, dro -
go wych i kie run kow ska zów.
Roz miesz cze nie ża ró wek w ze spo le op-
tycz nym jest na stę pu ją ce:
AŚwia tła po zy cyj ne i świa tła mi ja nia/dro -
go we;
BKie run kow ska zy.ŚWIA TŁA PO ZY CYJ NE
Aby wy mie nić ża rów kę, na le ży:
❒wy jąć osło nę za bez pie cza ją cą A -rys. 23
;
❒ob ró cić w le wo po kry wę lam py A -
rys. 24iwy jąć ją;❒wy jąć ża rów kę Biwy mie nić ją;
❒za mon to wać no wą ża rów kę, wło żyć
opra wę ża rów ki A -rys. 24na stęp nie
za mon to wać pra wi dło wo po kry wę A -
-rys. 23.
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
BEZPIECZEŃSTWO
URUCHOMIENIE
SILNIKA I JAZDA
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
W RAZIE
AWARII
rys. 23F0T0093mrys. 24F0T0094m

138
ŚWIATŁA MIJANIA/
DROGOWE
Aby wy mie nić ża rów kę (z po dwój nym
włók nem), na le ży:
❒wy jąć osło nę za bez pie cza ją cą A -rys. 23;
❒od cze pić sprę ży nę mo cu ją cą opra wę ża -
rów ki dzia ła jąc w kie run ku wska za nym
strzał ką rys. 23;
❒wy jąć ża rów kę A -rys. 25zko nek to ra
Biwy mie nić;
❒za mon to wać no wą ża rów kę umiesz cza -
jąc w ko nek to rze B, na stęp nie wło żyć
wy stęp w opra wie ża rów ki w od po -
wied nie wy cię cie w lu strze re flek to ra;
❒za cze pić sprę
ży nę mo cu ją cą i za mon to -
wać pra wi dło wo po kry wę A -rys. 23.KIE RUN KOW SKA ZY
Przed nie
Aby wy mie nić ża rów kę, na le ży:
❒ob ró cić w le wo osło nę za bez pie cza ją -
cą B -rys. 23;
❒wy jąć ża rów kę A -rys. 26iwy mie nić ją;
❒za mon to wać pra wi dło wo osło nę za bez -
pie cza ją cą B.
DESKA
ROZDZIELCZA
I STEROWANIE
SPIS
ALFABETYCZNY
DANE
TECHNICZNE
OBSŁUGA
SAMOCHODU
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
BEZPIECZEŃSTWO
URUCHOMIENIE
SILNIKA I JAZDA
W RAZIE
AWARII
rys. 25F0T0095mrys. 26F0T0096m

139
Bocz ne
Aby wy mie nić ża rów kę, na le ży:
❒pod wa żyć klosz A -rys. 27wta ki spo -
sób aby ści snąć sprę ży nę we wnętrz ną
B -rys. 28, na stęp nie wy jąć ze spół
na ze wnątrz;
❒ob ró cić w le wo opra wę ża rów ki C, wy -
jąć ża rów kę Dmo co wa ną na wcisk
iwy mie nić ją;
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
BEZPIECZEŃSTWO
URUCHOMIENIE
SILNIKA I JAZDA
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
W RAZIE
AWARII
rys. 27F0T0097mrys. 28F0T0098m
❒za mon to wać opra wę ża rów ki Cw klo -
szu ob ra ca jąc ją w pra wo;
❒za mon to wać ze spół do usły sze nia za -
trza sku za blo ko wa nia sprę ży ny mo cu -
ją cej B.PRZEDNIE ŚWIATŁA
PRZECIWMGIELNE
(gdzie przewidziano)
OSTRZE ŻE NIE Aby wy mie nić ża rów ki
przed nich świa teł prze ciw m giel nych zwró -
cić się do ASO Fia ta.

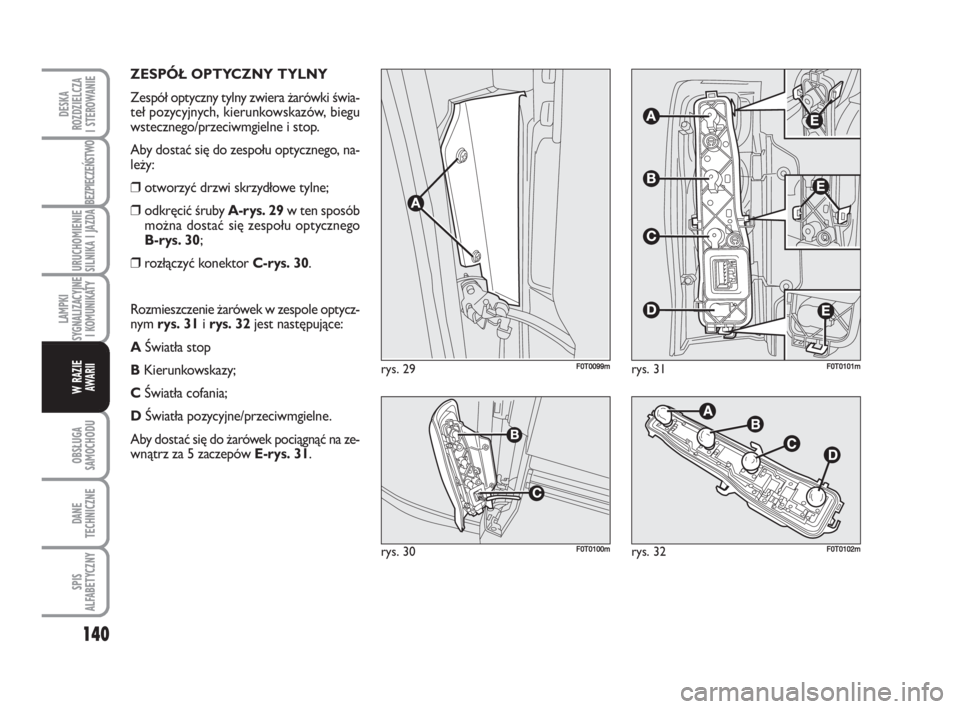

140
ZE SPÓŁ OPTYCZ NY TYL NY
Ze spół optycz ny tyl ny zwie ra ża rów ki świa -
teł po zy cyj nych, kie run kow ska zów, bie gu
wstecz ne go/prze ciw m giel ne i stop.
Aby do stać się do ze spo łu optycz ne go, na -
le ży:
❒otwo rzyć drzwi skrzy dło we tyl ne;
❒od krę cić śru by A -rys. 29w ten spo sób
moż na do stać się ze spo łu optycz ne go
B-rys. 30;
❒roz łą czyć ko nek tor C -rys. 30.
Roz miesz cze nie ża ró wek w ze spo le optycz -
nym rys. 31irys. 32jest na stę pu ją ce:
AŚwia tła stop
BKie run kow ska zy;
CŚwia tła co fa
nia;
DŚwia tła po zy cyj ne/prze ciw m giel ne.
Aby do stać się do ża ró wek po cią gnąć na ze -
wnątrz za 5 za cze pów E -rys. 31.
DESKA
ROZDZIELCZA
I STEROWANIE
SPIS
ALFABETYCZNY
DANE
TECHNICZNE
OBSŁUGA
SAMOCHODU
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
BEZPIECZEŃSTWO
URUCHOMIENIE
SILNIKA I JAZDA
W RAZIE
AWARII
rys. 29F0T0099m
rys. 30F0T0100mrys. 32F0T0102m
rys. 31F0T0101m

141
TRZECIE ŚWIATŁO STOP rys. 33
Aby wy mie nić ża rów kę 3 świa tła stop
zwró cić się do ASO Fia ta.
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
BEZPIECZEŃSTWO
URUCHOMIENIE
SILNIKA I JAZDA
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
W RAZIE
AWARII
rys. 33F0T0103mrys. 34F0T0104mrys. 35F0T0105m
LAM PY OŚWIE TLA NIA TA BLI CY
RE JE STRA CYJ NEJ
Aby wy mie nić ża rów kę A -rys. 34, na le ży:
❒ści snąć za cze py mo cu ją ce w kie run ku
wska za nym strzał ką i wy jąć opra wę ża -
rów ki;
❒ob ró cić opra wę ża rów ki B -rys. 35wle -
wo, na stęp nie wy jąć ża rów kę C.

142
WYMIANA
ŻARÓWKI ŚWIATEŁ
WEWNĘTRZNYCH
Od no śnie ty pu ża rów ki i jej mo cy patrz
roz dział „Wy mia na ża rów ki”.
PRZED NIA LAM PA S U FI TO WA
Z klo szem prze chyl nym
Aby wy mie nić ża rów kę, na le ży:
❒wy jąć lam pę su fi to wą A -rys. 36po pod -
wa że niu jej w punk tach wska za nych
strzał ką;
❒otwo rzyć po kry wę B -rys. 37jak wska -
za no;❒wy mie nić ża rów kę C -rys. 38po odłą -
cze niu jej od bocz nych sty ków, spraw -
dza jąc, czy no wa ża rów ka zo sta ła pra -
wi dło wo za mo co wa na po mię dzy bocz -
ny mi sty ka mi;
❒za mknąć po kry
wę i za mo co wać lam pę
wswo im miej scu spraw dza jąc za trza -
śnię cie za blo ko wa nia.
DESKA
ROZDZIELCZA
I STEROWANIE
SPIS
ALFABETYCZNY
DANE
TECHNICZNE
OBSŁUGA
SAMOCHODU
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
BEZPIECZEŃSTWO
URUCHOMIENIE
SILNIKA I JAZDA
W RAZIE
AWARII
rys. 36F0T0106mrys. 37F0T0023m
rys. 38F0T0024m

143
Lam pa z świa tła mi punk to wy mi
(gdzie prze wi dzia no)
Aby wy mie nić ża rów kę, na le ży:
❒na ci snąć w punk tach po ka za nych strzał -
ka mi i wy jąć lam pę A -rys. 39;
❒otwo rzyć po kry wę za bez pie cza ją cą
B -rys. 40;
❒wy mie nić ża rów ki Cpo odłą cze niu ich
od bocz nych sty ków, spraw dza jąc, czy
no we ża rów ki zo sta ły pra wi dło wo za mo -
co wa ne po mię dzy bocz ny mi sty ka mi;
❒za mknąć osło nę B -rys. 40i za mo co wać
lam pę A -rys. 39wod po wied nim gnieź -
dzie upew nia jąc się o pra wi dło wym za -
blo ko wa niu.TYL NA LAM PA S U FI TO WA
We r sje Car go
Aby wy mie nić ża rów kę, na le ży:
❒wy jąć lam pę su fi to wą A -rys. 41po pod -
wa że niu jej w punk tach wska za nych
strzał ką;
❒otwo rzyć po kry wę B -rys. 42jak wska -
za no;
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
BEZPIECZEŃSTWO
URUCHOMIENIE
SILNIKA I JAZDA
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
DESKA
ROZDZIELCZA
I STEROWANIE
W RAZIE
AWARII
rys. 39F0T0143mrys. 40F0T0144mrys. 41F0T0107m
rys. 42F0T0023m
