2009 FIAT DOBLO COMBI Betriebsanleitung (in German)

F0V0164mAbb. 159a
F0V0163mAbb. 158
176
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

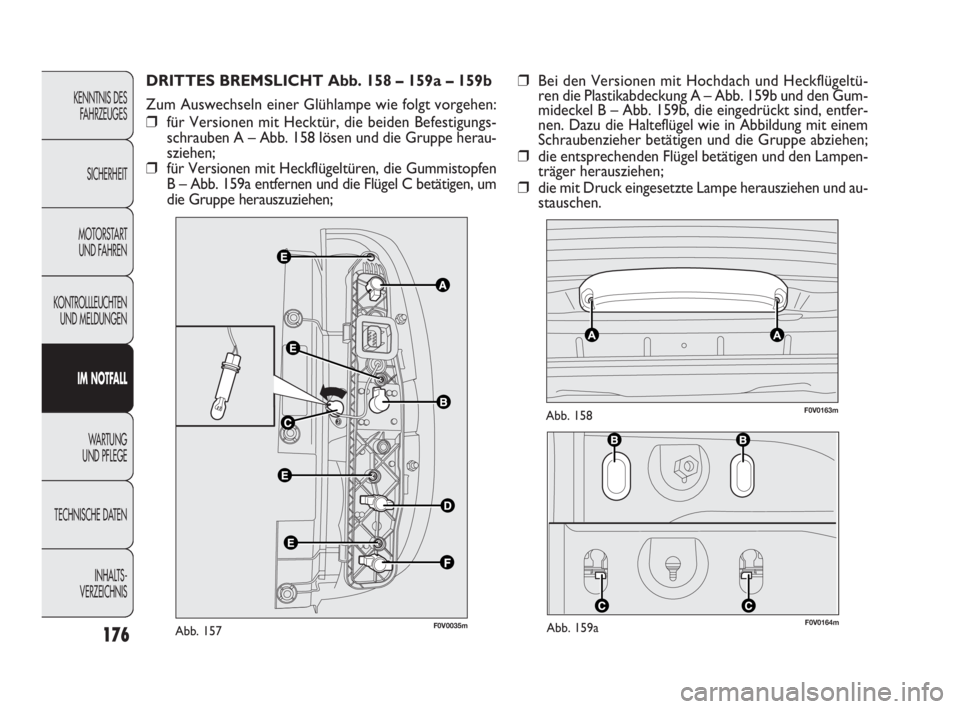

DRITTES BREMSLICHT Abb. 158 – 159a – 159b
Zum Auswechseln einer Glühlampe wie folgt vorgehen:
❒für Versionen mit Hecktür, die beiden Befestigungs-
schrauben A – Abb. 158 lösen und die Gruppe herau-
sziehen;
❒für Versionen mit Heckflügeltüren, die Gummistopfen
B – Abb. 159a entfernen und die Flügel C betätigen, um
die Gruppe herauszuziehen;❒Bei den Versionen mit Hochdach und Heckflügeltü-
ren die Plastikabdeckung A – Abb. 159b und den Gum-
mideckel B – Abb. 159b, die eingedrückt sind, entfer-
nen. Dazu die Halteflügel wie in Abbildung mit einem
Schraubenzieher betätigen und die Gruppe abziehen;
❒die entsprechenden Flügel betätigen und den Lampen-
träger herausziehen;
❒die mit Druck eingesetzte Lampe herausziehen und au-
stauschen.
F0V0035mAbb. 157
155-190 DOBLO LUM DE 2e 24-05-2010 16:23 Pagina 176

177
F0V0037mAbb. 161
F0V0179mAbb. 160
F0V0231mAbb. 159b

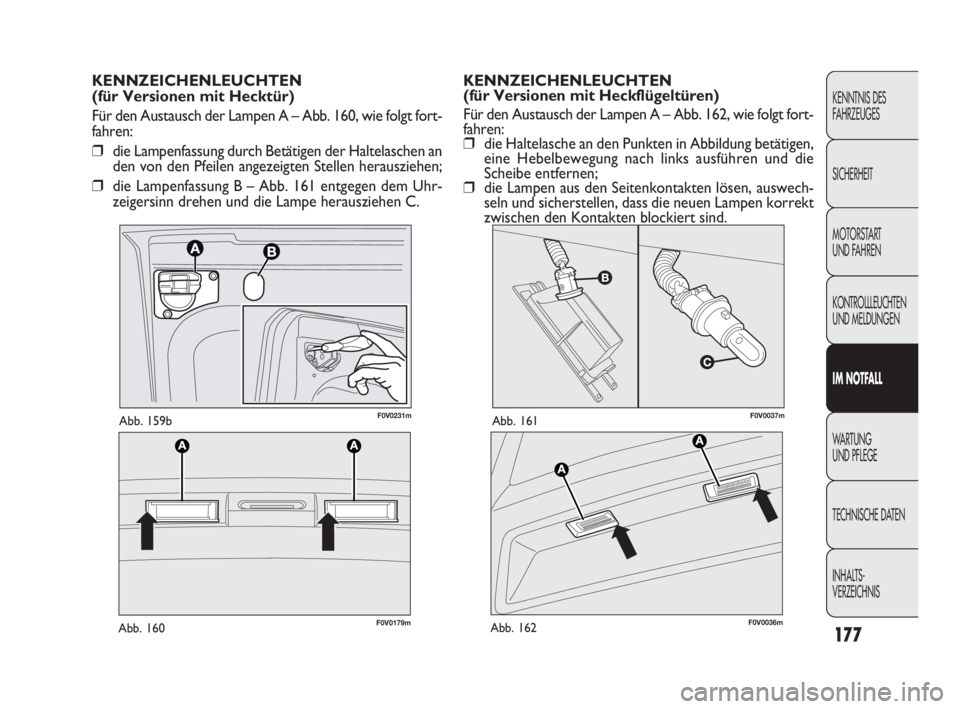

KENNZEICHENLEUCHTEN
(für Versionen mit Heckflügeltüren)
Für den Austausch der Lampen A – Abb. 162, wie folgt fort-
fahren:
❒die Haltelasche an den Punkten in Abbildung betätigen,
eine Hebelbewegung nach links ausführen und die
Scheibe entfernen;
❒die Lampen aus den Seitenkontakten lösen, auswech-
seln und sicherstellen, dass die neuen Lampen korrekt
zwischen den Kontakten blockiert sind. KENNZEICHENLEUCHTEN
(für Versionen mit Hecktür)
Für den Austausch der Lampen A – Abb. 160, wie folgt fort-
fahren:
❒die Lampenfassung durch Betätigen der Haltelaschen an
den von den Pfeilen angezeigten Stellen herausziehen;
❒die Lampenfassung B – Abb. 161 entgegen dem Uhr-
zeigersinn drehen und die Lampe herausziehen C.
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
F0V0036mAbb. 162
155-190 DOBLO LUM DE 2e 24-05-2010 16:23 Pagina 177

178
❒die Lampe C – Abb. 165 durch Lösen aus den seitlichen
Kontakten austauschen und die neue Lampe einsetzen,
wobei darauf zu achten ist, dass diese richtig zwischen
diesen befestigt wird;
❒die Abdeckung wieder schließen und die Deckenleu-
chte an ihrem Sitz befestigen; sicherstellen, dass die

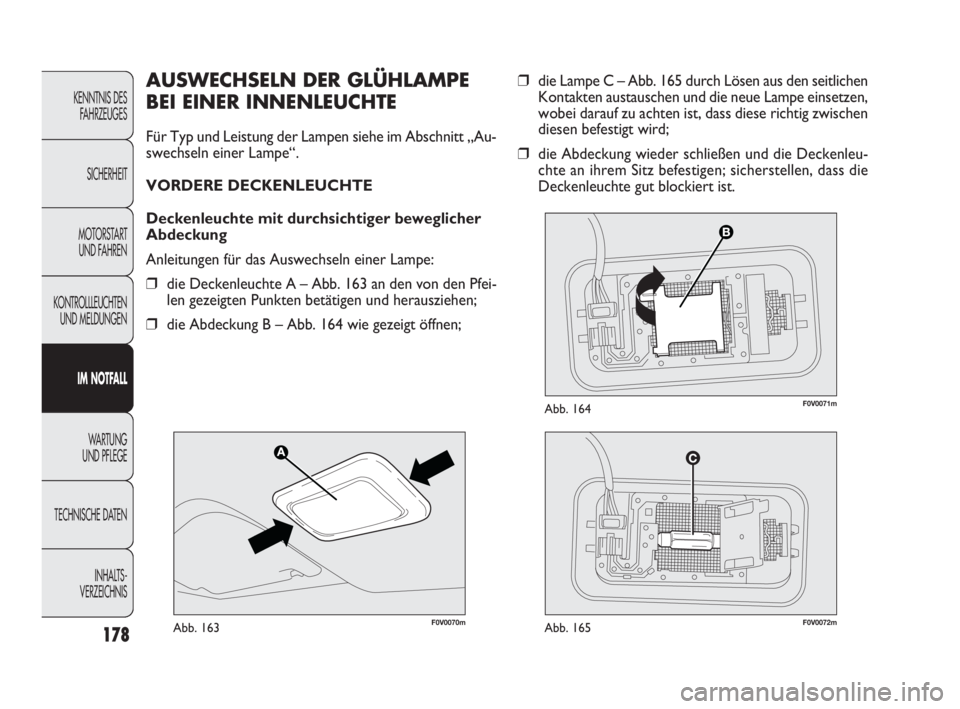

Deckenleuchte gut blockiert ist.AUSWECHSELN DER GLÜHLAMPE
BEI EINER INNENLEUCHTE
Für Typ und Leistung der Lampen siehe im Abschnitt „Au-
swechseln einer Lampe“.
VORDERE DECKENLEUCHTE
Deckenleuchte mit durchsichtiger beweglicher
Abdeckung
Anleitungen für das Auswechseln einer Lampe:
❒die Deckenleuchte A – Abb. 163 an den von den Pfei-
len gezeigten Punkten betätigen und herausziehen;
❒die Abdeckung B – Abb. 164 wie gezeigt öffnen;
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
F0V0070mAbb. 163F0V0072mAbb. 165
F0V0071mAbb. 164
155-190 DOBLO LUM DE 2e 24-05-2010 16:23 Pagina 178

179

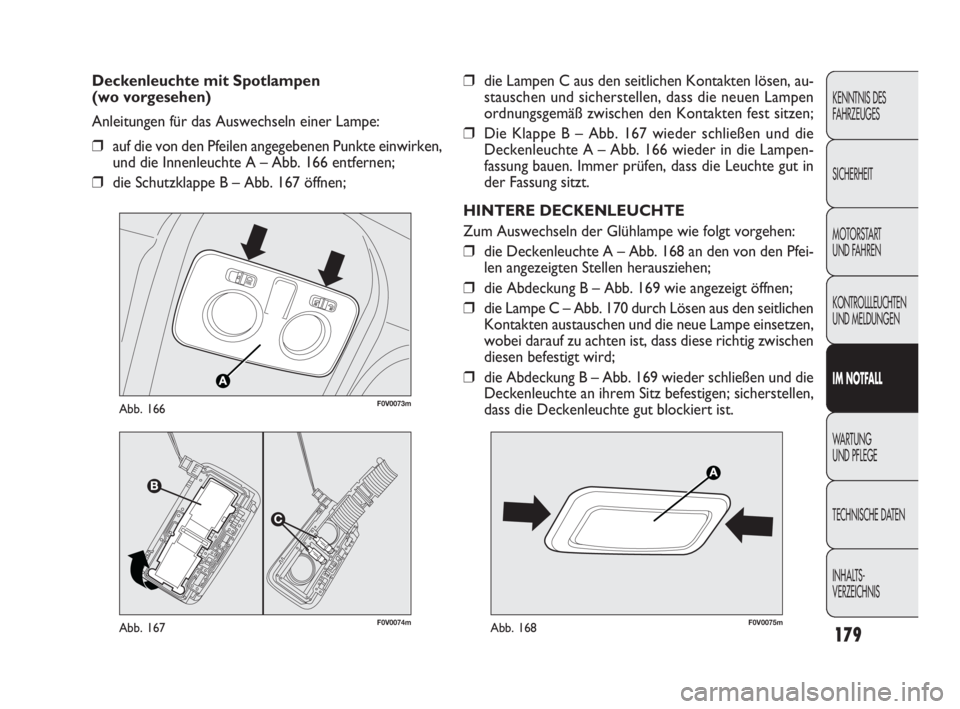

❒die Lampen C aus den seitlichen Kontakten lösen, au-
stauschen und sicherstellen, dass die neuen Lampen
ordnungsgemäß zwischen den Kontakten fest sitzen;
❒Die Klappe B – Abb. 167 wieder schließen und die
Deckenleuchte A – Abb. 166 wieder in die Lampen-
fassung bauen. Immer prüfen, dass die Leuchte gut in
der Fassung sitzt.
HINTERE DECKENLEUCHTE
Zum Auswechseln der Glühlampe wie folgt vorgehen:
❒die Deckenleuchte A – Abb. 168 an den von den Pfei-
len angezeigten Stellen herausziehen;
❒die Abdeckung B – Abb. 169 wie angezeigt öffnen;
❒die Lampe C – Abb. 170 durch Lösen aus den seitlichen
Kontakten austauschen und die neue Lampe einsetzen,
wobei darauf zu achten ist, dass diese richtig zwischen
diesen befestigt wird;
❒die Abdeckung B – Abb. 169 wieder schließen und die
Deckenleuchte an ihrem Sitz befestigen; sicherstellen,
dass die Deckenleuchte gut blockiert ist. Deckenleuchte mit Spotlampen
(wo vorgesehen)
Anleitungen für das Auswechseln einer Lampe:
❒auf die von den Pfeilen angegebenen Punkte einwirken,
und die Innenleuchte A – Abb. 166 entfernen;
❒die Schutzklappe B – Abb. 167 öffnen;
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
F0V0074mAbb. 167
F0V0073mAbb. 166
F0V0075mAbb. 168
155-190 DOBLO LUM DE 2e 24-05-2010 16:24 Pagina 179

180
F0V0072mAbb. 170


F0V0176mAbb. 171

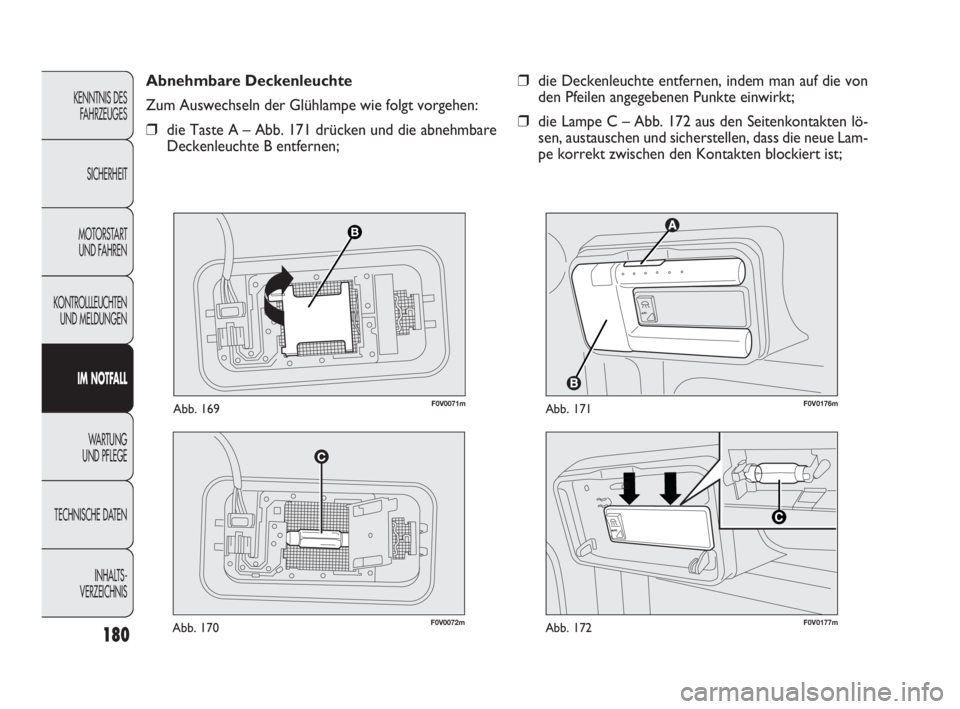

❒die Deckenleuchte entfernen, indem man auf die von
den Pfeilen angegebenen Punkte einwirkt;
❒die Lampe C – Abb. 172 aus den Seitenkontakten lö-
sen, austauschen und sicherstellen, dass die neue Lam-
pe korrekt zwischen den Kontakten blockiert ist; Abnehmbare Deckenleuchte
Zum Auswechseln der Glühlampe wie folgt vorgehen:
❒die Taste A – Abb. 171 drücken und die abnehmbare
Deckenleuchte B entfernen;
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
F0V0071mAbb. 169
F0V0177mAbb. 172
155-190 DOBLO LUM DE 2e 24-05-2010 16:24 Pagina 180

181
F0V0088mAbb. 173
AUSWECHSELN VON
SICHERUNGEN
ALLGEMEINES
Die Sicherung ist ein Schutzelement für elektrische Schaltk-
reise, das bei Defekten oder unsachgemäßen Eingriffen an ei-
nem Schaltkreis durchbrennt.
Wenn eine Vorrichtung nicht funktioniert, muss die Funk-
tionstüchtigkeit der entsprechenden Sicherung geprüft
werden: das Leiterelement A – Abb. 173 darf nicht un-
terbrochen sein.
Andernfalls muss die durchgebrannte Sicherung durch ei-
ne andere mit der gleichen Amperezahl (gleiche Farbe) er-
setzt werden.
B unversehrte Sicherung.
C Sicherung mit unterbrochenem Sicherungselement.
Benutzen für den Austausch einer Sicherung die Pinzette
D, die sich in der Werkzeugtasche oder im Behälter Fix
& Go (für Versionen/Märkte, wo vorgesehen) befindet.
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Sollte die Sicherung erneut durchbren-
nen, wenden Sie sich an das Fiat Kun-
dendienstnetz.
ZUR BEACHTUNG
Ersetzen Sie eine durchgebrannte Sicherung
niemals durch Metalldrähte oder sonstige
Provisorien.
Ersetzen Sie eine Sicherung keinesfalls dur-
ch eine andere mit höherem Amperewert.
BRANDGEFAHR.
Bei Auslösung einer Hauptschutzsicherung (ME-
GA-FUSE, MIDI-FUSE) den Fiat-Kundendienstbe-
nachrichtigen.
Vor dem Austausch einer Sicherung prüfen, ob der
Schlüssel von der Anlassvorrichtung abgezogen
und/oder alle Abnehmer ausgeschaltet bzw. deak-
tiviert wurden.
ZUR BEACHTUNG
Zur Ermittlung der Schutzsicherung, in den auf den fol-
genden Seiten aufgeführten Tabellen nachschlagen.
Wenn eine Hauptsicherung zum Schutz
der Sicherheitssysteme (Airbagsystem,
Bremssystem), der Triebwerkssysteme (Motorsy-
stem, Getriebesystem) oder des Lenksystems aus-
gelöst wird, wenden Sie sich bitte an das Fiat Kun-
dendienstnetz.
ZUR BEACHTUNG
155-190 DOBLO LUM DE 2e 24-05-2010 16:24 Pagina 181

182
F0V0081mAbb. 174F0V0089mAbb. 175

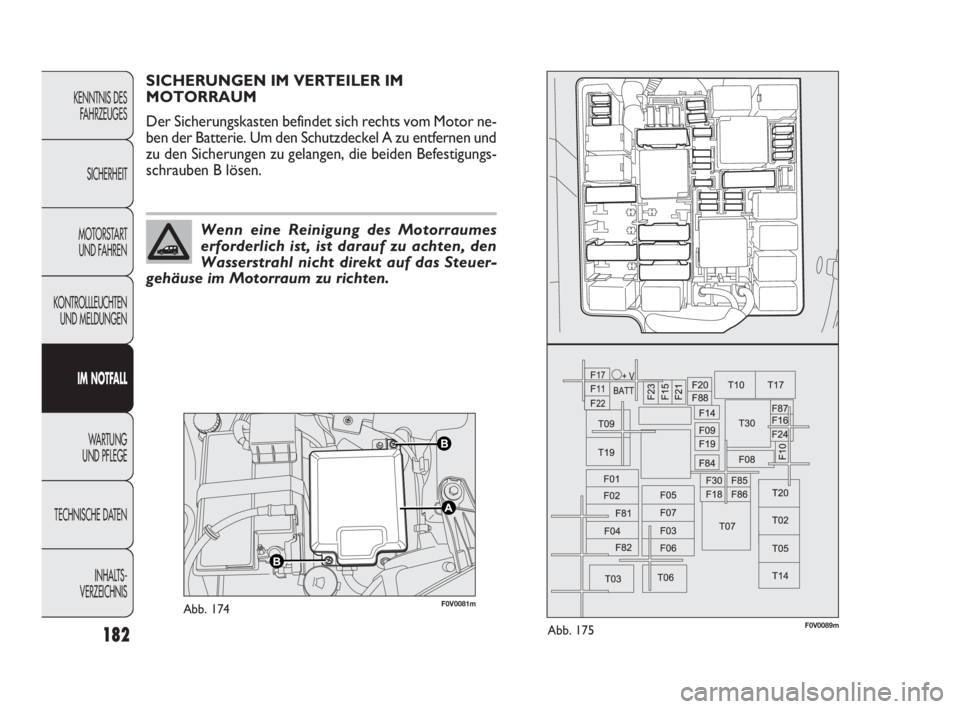

SICHERUNGEN IM VERTEILER IM
MOTORRAUM
Der Sicherungskasten befindet sich rechts vom Motor ne-
ben der Batterie. Um den Schutzdeckel A zu entfernen und
zu den Sicherungen zu gelangen, die beiden Befestigungs-
schrauben B lösen.
Wenn eine Reinigung des Motorraumes
erforderlich ist, ist darauf zu achten, den
Wasserstrahl nicht direkt auf das Steuer-
gehäuse im Motorraum zu richten.
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
155-190 DOBLO LUM DE 2e 24-05-2010 16:24 Pagina 182

183
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
GESCHÜTZTE VORRICHTUNG SICHERUNG AMPERE ABBILDUNG
Steuerung Body Computer BCM F01 60 175
Scheibenheber hinten Fahrerseite mit Schaltgetriebe
(Versionen Doblò/Doblò Kombi) F02 20 175
Zündschalter F03 20 175
Kontrollsteuerung Bremsanlage BSM (E-Pumpe) F04 40 175
Zusätzliche Heizung PTC2 (Dieselmotoren) F05 50 175
Motorlüfter (niedrige Drehzahl) F06 30 175
Motorlüfter (hohe Drehzahl, 187/300/350 W) F07 40 175
Motorlüfter (hohe Drehzahl; 500 W) F07 60 175
Innenraumlüfter F08 40 175
Fernschalter zum Öffnen der Klapptür (Version Cargo) F09 10 175
Signalhorn eintönig F10 10 175
Sekundärlasten Motorsteuerung F11 10 175
Fernlicht F14 15 175
Zusätzliche Heizung PTC1 (Dieselmotoren) F15 30 175
Motorkontrollsteuerung ECM, Relais 1 Verwaltung Motorstart
mit System Start&Stop F16 7,5 175
