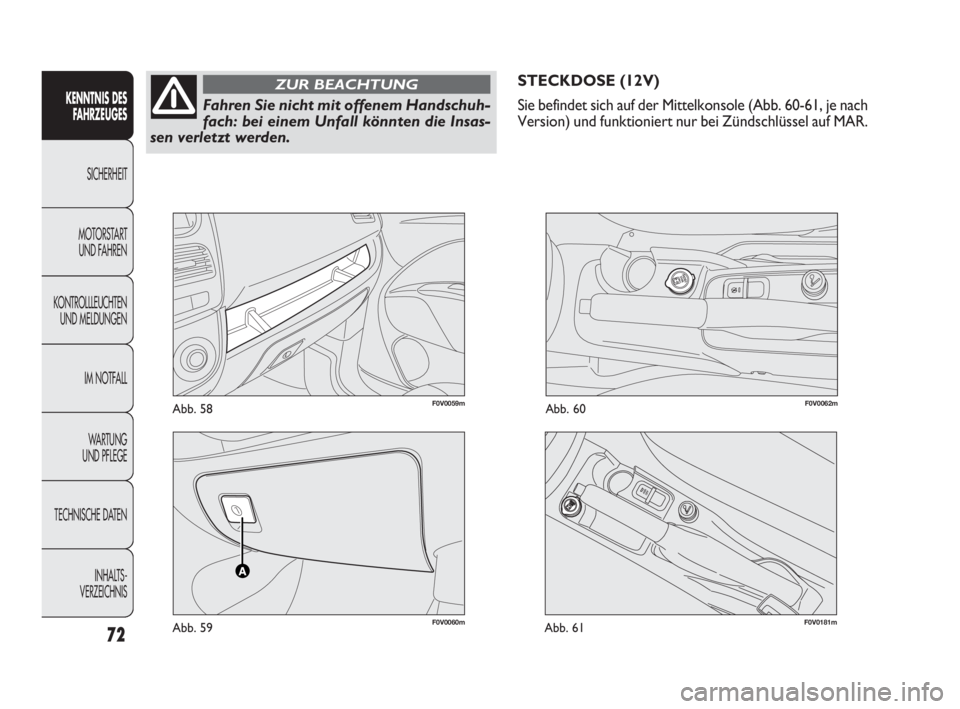

STECKDOSE (12V)
Sie befindet sich auf der Mittelkonsole (Abb. 60-61, je nach
Version) und funktioniert nur bei Zündschlüssel auf MAR.
72
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Fahren Sie nicht mit offenem Handschuh-
fach: bei einem Unfall könnten die Insas-
sen verletzt werden.
ZUR BEACHTUNG
F0V0181mAbb. 61
035-114 DOBLO LUM DE 2e 24-05-2010 16:04 Pagina 72

73
F0V0101mAbb. 62
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

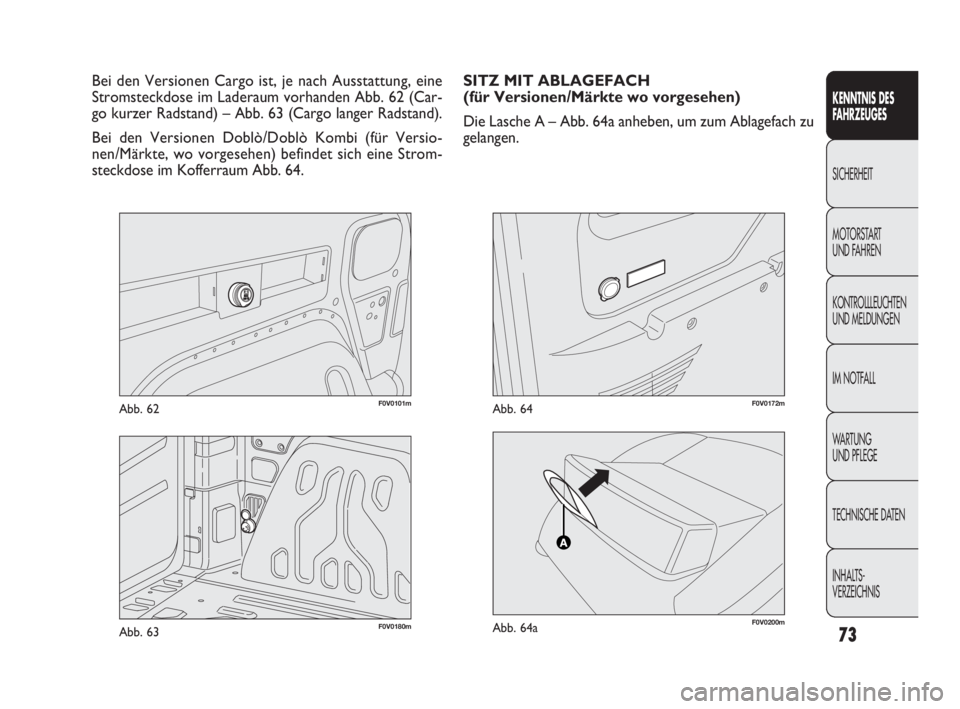

Bei den Versionen Cargo ist, je nach Ausstattung, eine
Stromsteckdose im Laderaum vorhanden Abb. 62 (Car-
go kurzer Radstand) – Abb. 63 (Cargo langer Radstand).
Bei den Versionen Doblò/Doblò Kombi (für Versio-
nen/Märkte, wo vorgesehen) befindet sich eine Strom-
steckdose im Kofferraum Abb. 64.
F0V0180mAbb. 63
SITZ MIT ABLAGEFACH
(für Versionen/Märkte wo vorgesehen)
Die Lasche A – Abb. 64a anheben, um zum Ablagefach zu
gelangen.
F0V0172mAbb. 64
F0V0200mAbb. 64a
035-114 DOBLO LUM DE 2e 24-05-2010 16:04 Pagina 73

ASCHENBECHER Abb. 68
(für Versionen/Märkte, wo vorgesehen)
Der Aschenbecher besteht aus einem herausziehbaren Pla-
stikbehälter mit Schnappverschluss, der in den Halterun-
gen für Gläser/Getränkedosen auf der Mittelkonsole po-
sitioniert werden kann.
74
F0V0061mAbb. 65
F0V0063mAbb. 66

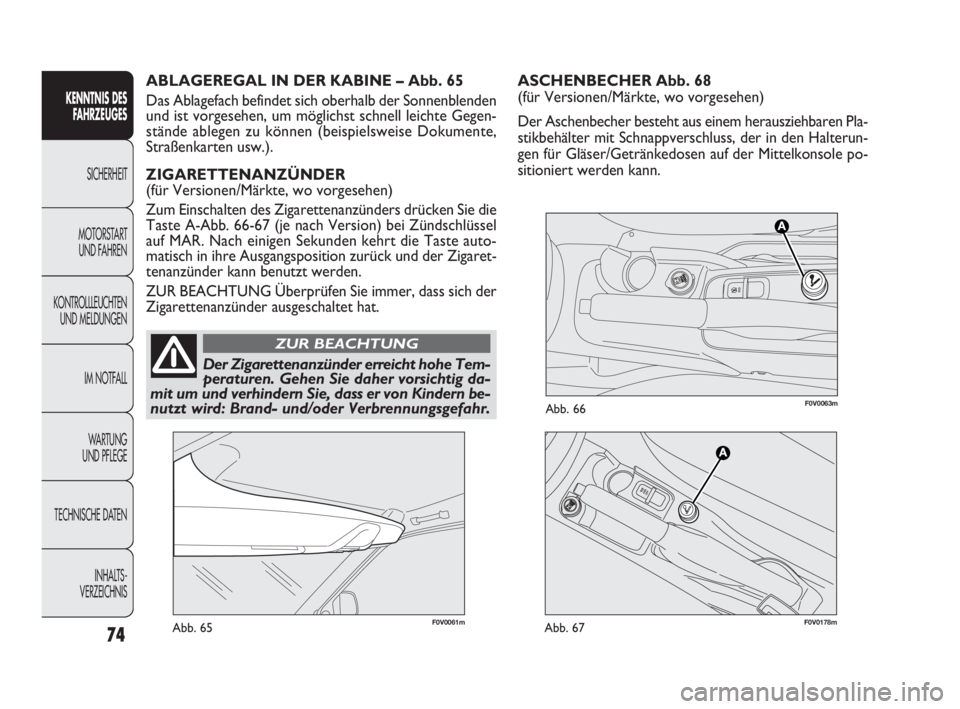

ABLAGEREGAL IN DER KABINE – Abb. 65
Das Ablagefach befindet sich oberhalb der Sonnenblenden
und ist vorgesehen, um möglichst schnell leichte Gegen-
stände ablegen zu können (beispielsweise Dokumente,
Straßenkarten usw.).
ZIGARETTENANZÜNDER
(für Versionen/Märkte, wo vorgesehen)
Zum Einschalten des Zigarettenanzünders drücken Sie die
Taste A-Abb. 66-67 (je nach Version) bei Zündschlüssel
auf MAR. Nach einigen Sekunden kehrt die Taste auto-
matisch in ihre Ausgangsposition zurück und der Zigaret-
tenanzünder kann benutzt werden.
ZUR BEACHTUNG Überprüfen Sie immer, dass sich der
Zigarettenanzünder ausgeschaltet hat.
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Der Zigarettenanzünder erreicht hohe Tem-
peraturen. Gehen Sie daher vorsichtig da-
mit um und verhindern Sie, dass er von Kindern be-
nutzt wird: Brand- und/oder Verbrennungsgefahr.
ZUR BEACHTUNG
F0V0178mAbb. 67
035-114 DOBLO LUM DE 2e 24-05-2010 16:04 Pagina 74

75
F0V0064mAbb. 68
SONNENBLENDEN – Abb. 69
Die Sonnenblenden auf der Fahrer- und Beifahrerseite kön-
nen nach vorne und zur Seite ausgerichtet werden.
Auf der Rückseite der Sonnenblende auf der Fahrerseite
befindet sich ein Kartenfach.
Bei einigen Fahrzeugversionen ist die Sonnenblende des Bei-
fahrers mit einem Kosmetikspiegel ausgestattet werden.
VORRÜSTUNG FÜR DIE INSTALLATION
EINES TRAGBAREN NAVIGATIONSSYSTEMS
Abb. 69a
(für Versionen/Märkte, wo vorgesehen)
Sie befindet sich im Instrumententafelbereich am abgebil-
deten Punkt für den Anschluss des mobilen Navigators.
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Der Aschenbecher ist kein Papierkorb: Das
Papier könnte bei Berührung mit Zigaret-
tenstummeln Feuer fangen.
ZUR BEACHTUNG
F0V0191mAbb. 69a
F0V0065mAbb. 69
Die tragbaren Navigationsgeräte, die in den
Sitz in Abbildung 69a eingesteckt werden,
sind mit einer mechanischen Aushakvor-
richtung versehen, die durch Drücken der beiden
seitlichen Knöpfe am Fuß aktiviert werden kann.
Wird die Aushakvorrichtung nicht betätigt, kann
dies den Sitz des Navigationsgerätes beschädigen.
035-114 DOBLO LUM DE 2e 24-05-2010 16:05 Pagina 75

76
F0V0132mAbb. 71
Um das Lesepult wieder in seinem Sitz zu positionieren:
❒Die Bewegung von Hand in die entgegen gesetzte Rich-
tung ausführen, bis man das Einrastgeräusch der
vorderen und hinteren Verankerungen hört (Detail C).
SEITENSCHEIBEN HINTEN MIT
KOMPASSÖFFNUNG
(Versionen Doblò/Doblò Kombi) Abb. 71
Für das Öffnen fahren Sie folgendermaßen fort:
❒schieben Sie den Hebel A – Abb. 71 soweit nach außen,
bis das Fenster komplett geöffnet ist.
❒drücken Sie den Hebel soweit zurück, bis Sie das Ein-
rasten der Verriegelung wahrnehmen.
Für das Verschließen fahren Sie in umgekehrter Reihen-
folge fort, bis Sie das Einrasten des Hebels in seiner Aus-
gangsposition wahrnehmen.
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
Die aufgerichtete Schreibunterlage nicht
während der Fahrt benutzen.
ZUR BEACHTUNGKLAMMER ZUM ANHEFTEN VON
DOKUMENTEN
(für Versionen/Märkte, wo vorgesehen)
In der Mitte des Armaturenbrettes über dem Autoradioraum,
befindet sich die Unterlagenklammer; bei einigen Versionen
kann dieses Bauteil als Lesepult benutzt werden (Abb. 70).
Für diese Nutzung:
❒Das Lesepult im hinteren Bereich in Pfeilrichtung an-
heben (Detail A).
ZUR BEACHTUNG Ist ein Stecker für die Vorbereitung des
tragbaren Navigationsgerätes vorhanden, muss man beim
Öffnen den Kontakt mit dem Armaturenbrett vermeiden.
❒In senkrechter Position ist das Pult für das Lesen von
Unterlagen geeignet (Detail B).
F0V0198mAbb. 70
035-114 DOBLO LUM DE 2e 24-05-2010 16:05 Pagina 76

77
F0V0046mAbb. 72F0V0022mAbb. 73

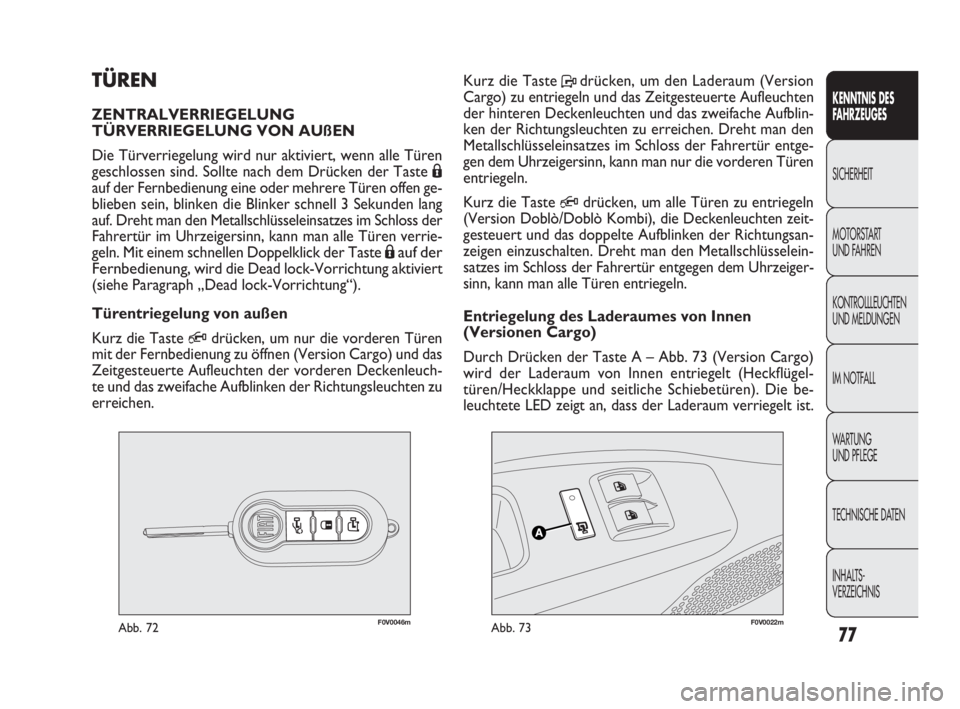

Kurz die Taste Pdrücken, um den Laderaum (Version
Cargo) zu entriegeln und das Zeitgesteuerte Aufleuchten
der hinteren Deckenleuchten und das zweifache Aufblin-
ken der Richtungsleuchten zu erreichen. Dreht man den
Metallschlüsseleinsatzes im Schloss der Fahrertür entge-
gen dem Uhrzeigersinn, kann man nur die vorderen Türen
entriegeln.
Kurz die Taste
Qdrücken, um alle Türen zu entriegeln
(Version Doblò/Doblò Kombi), die Deckenleuchten zeit-
gesteuert und das doppelte Aufblinken der Richtungsan-
zeigen einzuschalten. Dreht man den Metallschlüsselein-
satzes im Schloss der Fahrertür entgegen dem Uhrzeiger-
sinn, kann man alle Türen entriegeln.
Entriegelung des Laderaumes von Innen
(Versionen Cargo)
Durch Drücken der Taste A – Abb. 73 (Version Cargo)
wird der Laderaum von Innen entriegelt (Heckflügel-
türen/Heckklappe und seitliche Schiebetüren). Die be-
leuchtete LED zeigt an, dass der Laderaum verriegelt ist.
TÜREN
ZENTRALVERRIEGELUNG
TÜRVERRIEGELUNG VON AUßEN
Die Türverriegelung wird nur aktiviert, wenn alle Türen
geschlossen sind. Sollte nach dem Drücken der Taste Á
auf der Fernbedienung eine oder mehrere Türen offen ge-
blieben sein, blinken die Blinker schnell 3 Sekunden lang
auf. Dreht man den Metallschlüsseleinsatzes im Schloss der
Fahrertür im Uhrzeigersinn, kann man alle Türen verrie-
geln. Mit einem schnellen Doppelklick der Taste Á
auf der
Fernbedienung,
wird die Dead lock-Vorrichtung aktiviert
(siehe Paragraph „Dead lock-Vorrichtung“).
Türentriegelung von außen
Kurz die Taste
Qdrücken, um nur die vorderen Türen
mit der Fernbedienung zu öffnen (Version Cargo) und das
Zeitgesteuerte Aufleuchten der vorderen Deckenleuch-
te und das zweifache Aufblinken der Richtungsleuchten zu
erreichen.
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
035-114 DOBLO LUM DE 2e 24-05-2010 16:05 Pagina 77

78

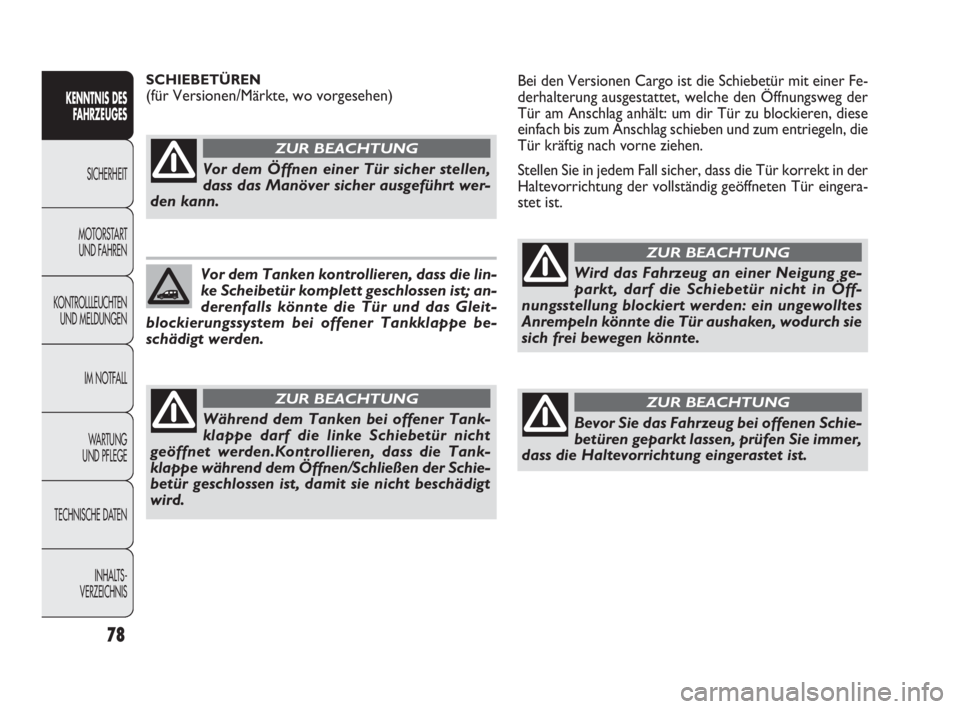

Bei den Versionen Cargo ist die Schiebetür mit einer Fe-
derhalterung ausgestattet, welche den Öffnungsweg der
Tür am Anschlag anhält: um dir Tür zu blockieren, diese
einfach bis zum Anschlag schieben und zum entriegeln, die
Tür kräftig nach vorne ziehen.
Stellen Sie in jedem Fall sicher, dass die Tür korrekt in der
Haltevorrichtung der vollständig geöffneten Tür eingera-
stet ist.SCHIEBETÜREN
(für Versionen/Märkte, wo vorgesehen)KENNTNIS DES
FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNISVor dem Öffnen einer Tür sicher stellen,
dass das Manöver sicher ausgeführt wer-
den kann.
ZUR BEACHTUNG
Vor dem Tanken kontrollieren, dass die lin-
ke Scheibetür komplett geschlossen ist; an-
derenfalls könnte die Tür und das Gleit-
blockierungssystem bei offener Tankklappe be-
schädigt werden.
Während dem Tanken bei offener Tank-
klappe darf die linke Schiebetür nicht
geöffnet werden.Kontrollieren, dass die Tank-
klappe während dem Öffnen/Schließen der Schie-
betür geschlossen ist, damit sie nicht beschädigt
wird.
ZUR BEACHTUNG
Wird das Fahrzeug an einer Neigung ge-
parkt, darf die Schiebetür nicht in Öff-
nungsstellung blockiert werden: ein ungewolltes
Anrempeln könnte die Tür aushaken, wodurch sie
sich frei bewegen könnte.
ZUR BEACHTUNG
Bevor Sie das Fahrzeug bei offenen Schie-
betüren geparkt lassen, prüfen Sie immer,
dass die Haltevorrichtung eingerastet ist.
ZUR BEACHTUNG
035-114 DOBLO LUM DE 2e 24-05-2010 16:05 Pagina 78

79
F0V0085mAbb. 74F0V0133mAbb. 75

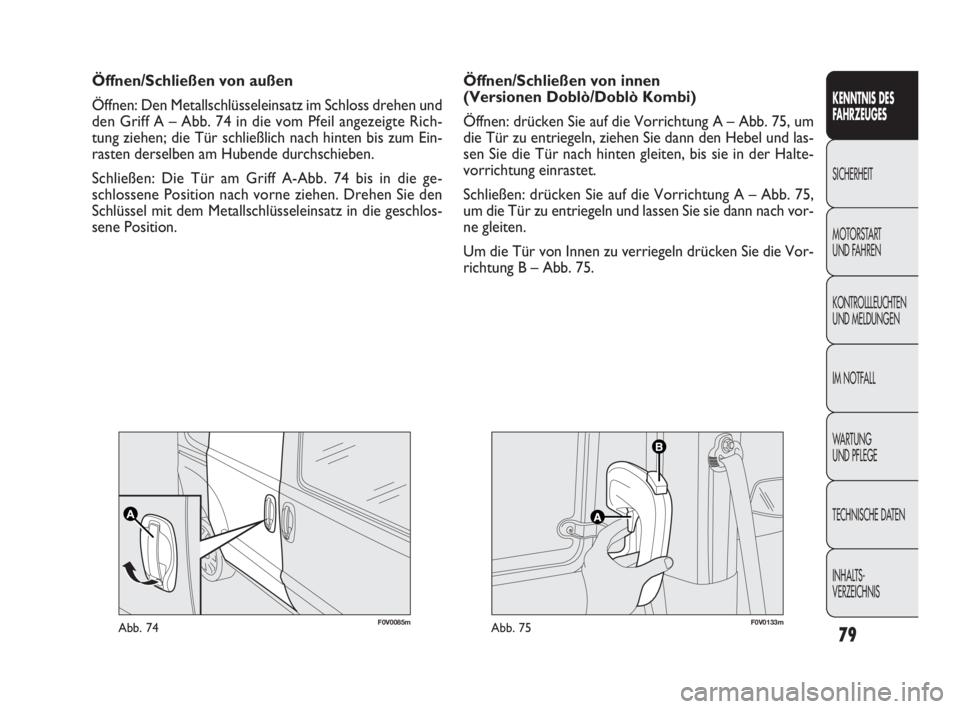

Öffnen/Schließen von innen
