2009 Alfa Romeo 159 Manual de Uso e Manutenção (in Portuguese)

247
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
INTERNOS

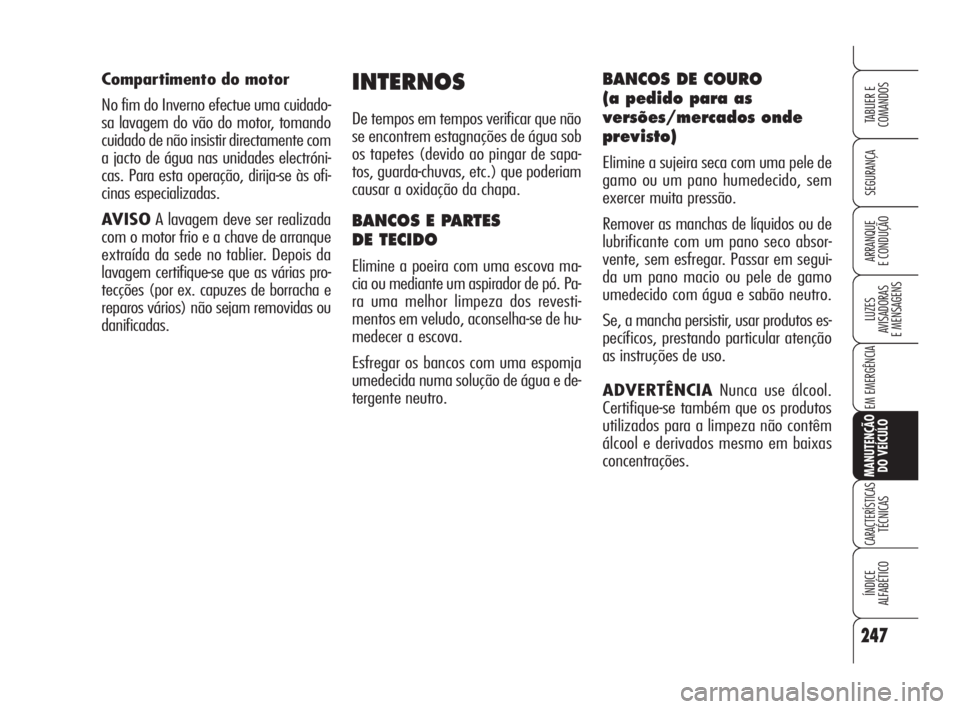

De tempos em tempos verificar que não
se encontrem estagnações de água sob
os tapetes (devido ao pingar de sapa-
tos, guarda-chuvas, etc.) que poderiam
causar a oxidação da chapa.
BANCOS E PARTES
DE TECIDO
Elimine a poeira com uma escova ma-
cia ou mediante um aspirador de pó. Pa-
ra uma melhor limpeza dos revesti-
mentos em veludo, aconselha-se de hu-
medecer a escova.
Esfregar os bancos com uma espomja
umedecida numa solução de água e de-
tergente neutro. Compartimento do motor
No fim do Inverno efectue uma cuidado-
sa lavagem do vão do motor, tomando
cuidado de não insistir directamente com
a jacto de água nas unidades electróni-
cas. Para esta operação, dirija-se às ofi-
cinas especializadas.
AVISOA lavagem deve ser realizada
com o motor frio e a chave de arranque
extraída da sede no tablier. Depois da
lavagem certifique-se que as várias pro-
tecções (por ex. capuzes de borracha e
reparos vários) não sejam removidas ou
danificadas.
BANCOS DE COURO
(a pedido para as
versões/mercados onde
previsto)
Elimine a sujeira seca com uma pele de
gamo ou um pano humedecido, sem
exercer muita pressão.
Remover as manchas de líquidos ou de
lubrificante com um pano seco absor-
vente, sem esfregar. Passar em segui-
da um pano macio ou pele de gamo
umedecido com água e sabão neutro.
Se, a mancha persistir, usar produtos es-
pecíficos, prestando particular atenção
as instruções de uso.
ADVERTÊNCIANunca use álcool.
Certifique-se também que os produtos
utilizados para a limpeza não contêm
álcool e derivados mesmo em baixas
concentrações.
223-248 Alfa 159 P 4-06-2008 11:24 Pagina 247

Os revestimentos têx-
teis do vosso veículo são
dimensionados para re-
sistir a longo ao desgaste deri-
vante do uso normal do meio.
Contudo, é absolutamente ne-
cessário evitar esfregadelas
traumáticas e/ou prolongadas
com acessórios de vestuários
quais fivelas metálicas, botões,
fixações em Velcro e semelhan-
tes, enquanto os mesmos, ao
agir de modo localizado e com
uma elevada pressão no tecido,
podem provocar a ruptura de al-
guns fios com a conseguinte da-
nificação do forro.
248
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
PARTES INTERNAS
DE PLÁSTICO

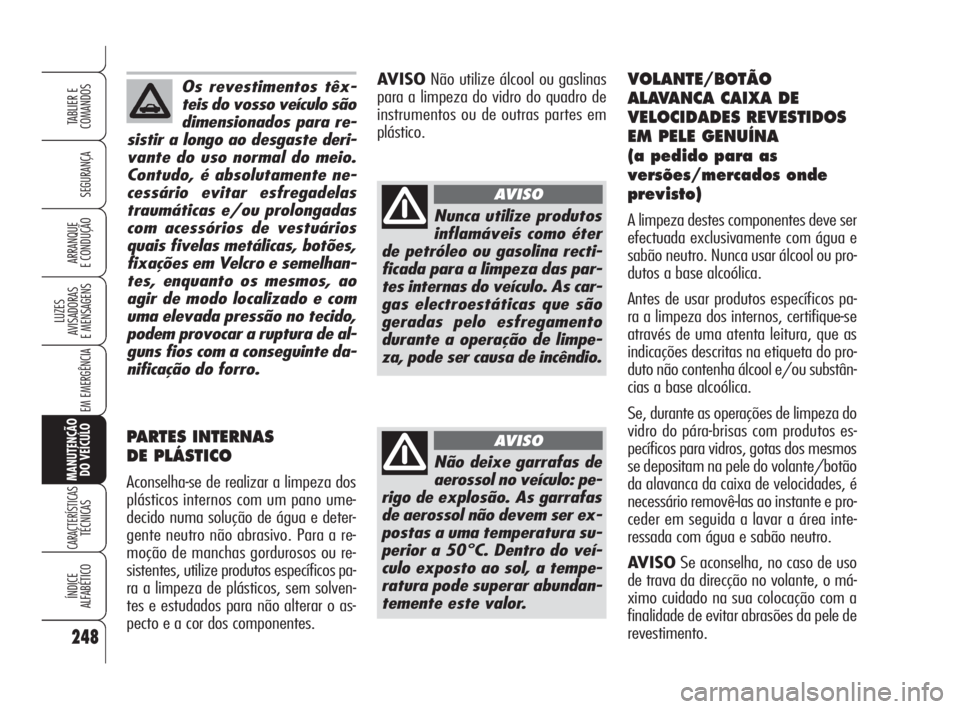

Aconselha-se de realizar a limpeza dos
plásticos internos com um pano ume-
decido numa solução de água e deter-
gente neutro não abrasivo. Para a re-
moção de manchas gordurosos ou re-
sistentes, utilize produtos específicos pa-
ra a limpeza de plásticos, sem solven-
tes e estudados para não alterar o as-
pecto e a cor dos componentes.
Nunca utilize produtos
inflamáveis como éter
de petróleo ou gasolina recti-
ficada para a limpeza das par-
tes internas do veículo. As car-
gas electroestáticas que são
geradas pelo esfregamento
durante a operação de limpe-
za, pode ser causa de incêndio.
AVISO
Não deixe garrafas de
aerossol no veículo: pe-
rigo de explosão. As garrafas
de aerossol não devem ser ex-
postas a uma temperatura su-
perior a 50°C. Dentro do veí-
culo exposto ao sol, a tempe-
ratura pode superar abundan-
temente este valor.
AVISO
VOLANTE/BOTÃO
ALAVANCA CAIXA DE
VELOCIDADES REVESTIDOS
EM PELE GENUÍNA
(a pedido para as
versões/mercados onde
previsto)
A limpeza destes componentes deve ser
efectuada exclusivamente com água e
sabão neutro. Nunca usar álcool ou pro-
dutos a base alcoólica.
Antes de usar produtos específicos pa-
ra a limpeza dos internos, certifique-se
através de uma atenta leitura, que as
indicações descritas na etiqueta do pro-
duto não contenha álcool e/ou substân-
cias a base alcoólica.
Se, durante as operações de limpeza do
vidro do pára-brisas com produtos es-
pecíficos para vidros, gotas dos mesmos
se depositam na pele do volante/botão
da alavanca da caixa de velocidades, é
necessário removê-las ao instante e pro-
ceder em seguida a lavar a área inte-
ressada com água e sabão neutro.
AVISOSe aconselha, no caso de uso
de trava da direcção no volante, o má-
ximo cuidado na sua colocação com a
finalidade de evitar abrasões da pele de
revestimento. AVISONão utilize álcool ou gaslinas
para a limpeza do vidro do quadro de
instrumentos ou de outras partes em
plástico.
223-248 Alfa 159 P 4-06-2008 11:24 Pagina 248

249
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
C C
A A
R R
A A
C C
T T
E E
R R
Í Í
S S
T T
I I
C C
A A
S S
T T
É É
C C
N N
I I
C C
A A
S S

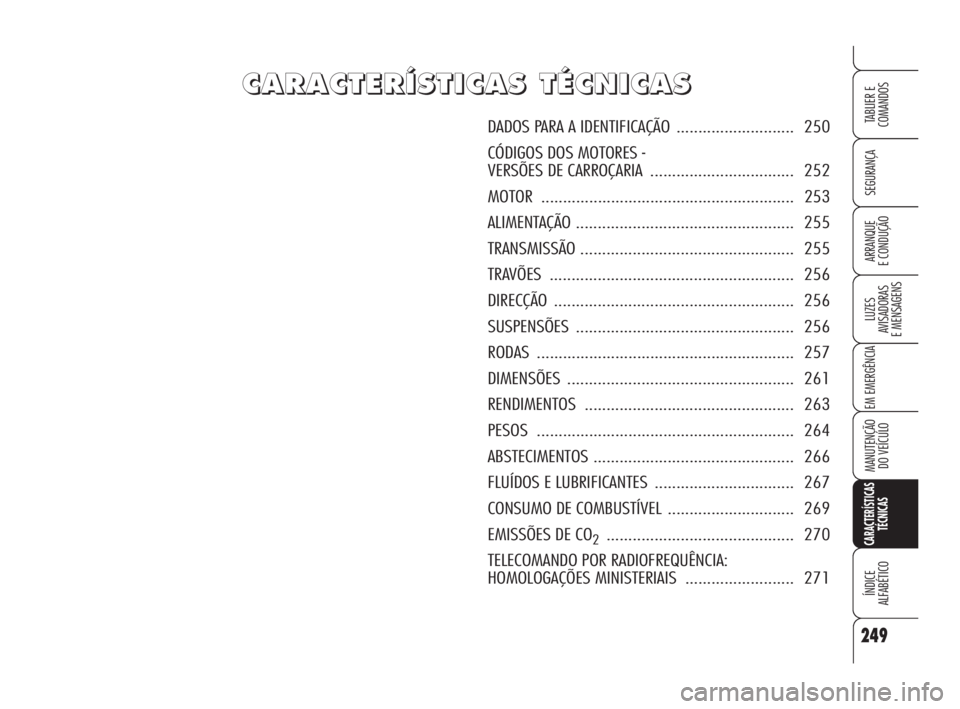

DADOS PARA A IDENTIFICAÇÃO........................... 250
CÓDIGOS DOS MOTORES -
VERSÕES DE CARROÇARIA ................................. 252
MOTOR .......................................................... 253
ALIMENTAÇÃO .................................................. 255
TRANSMISSÃO................................................. 255
TRAVÕES ........................................................ 256
DIRECÇÃO....................................................... 256
SUSPENSÕES.................................................. 256
RODAS ........................................................... 257
DIMENSÕES.................................................... 261
RENDIMENTOS................................................ 263
PESOS ........................................................... 264
ABSTECIMENTOS.............................................. 266
FLUÍDOS E LUBRIFICANTES ................................ 267
CONSUMO DE COMBUSTÍVEL ............................. 269
EMISSÕES DE CO
2........................................... 270
TELECOMANDO POR RADIOFREQUÊNCIA:
HOMOLOGAÇÕES MINISTERIAIS ......................... 271
249-270 Alfa 159 P 4-06-2008 11:24 Pagina 249

250
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO ETIQUETA DE RESUMO DOS
DADOS DE IDENTIFICAÇÃO
É aplicada no vão do motor, ao lado do
engate superior do amortecedor direito,
e traz os seguintes dados:
A.Espaço reservado aos dados de ho-
mologação nacional
B.Espaço para a marcação do número
progressivo do chassis

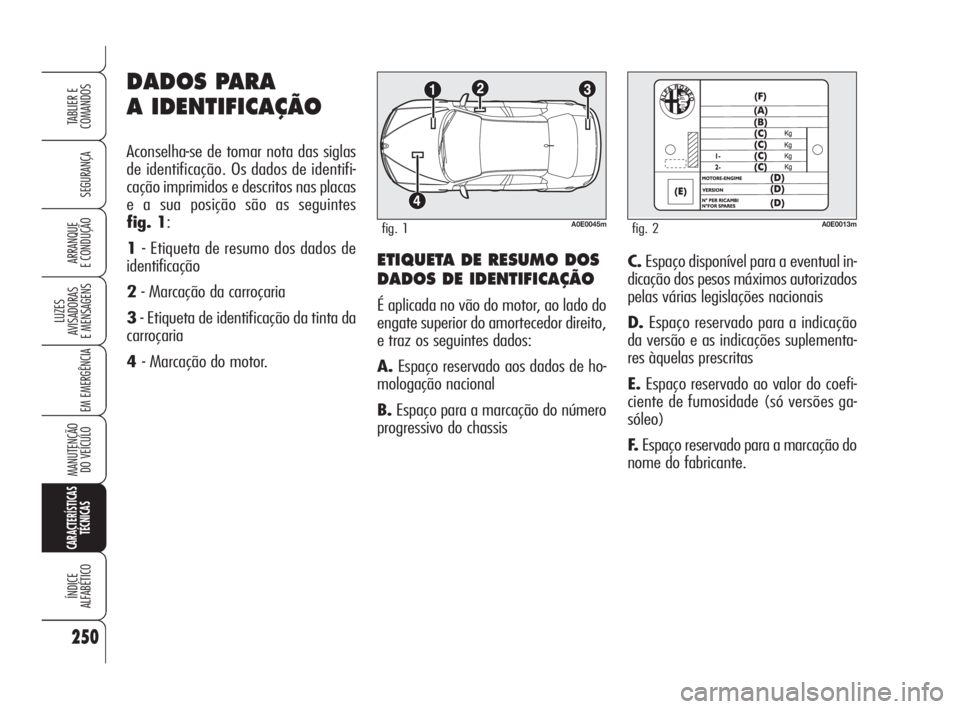

DADOS PARA
A IDENTIFICAÇÃO
Aconselha-se de tomar nota das siglas
de identificação. Os dados de identifi-
cação imprimidos e descritos nas placas
e a sua posição são as seguintes
fig. 1:
1- Etiqueta de resumo dos dados de
identificação
2- Marcação da carroçaria
3- Etiqueta de identificação da tinta da
carroçaria
4- Marcação do motor.C.Espaço disponível para a eventual in-
dicação dos pesos máximos autorizados
pelas várias legislações nacionais
D.Espaço reservado para a indicação
da versão e as indicações suplementa-
res àquelas prescritas
E.Espaço reservado ao valor do coefi-
ciente de fumosidade (só versões ga-
sóleo)
F.Espaço reservado para a marcação do
nome do fabricante.
A0E0045mfig. 1A0E0013mfig. 2
249-270 Alfa 159 P 4-06-2008 11:24 Pagina 250

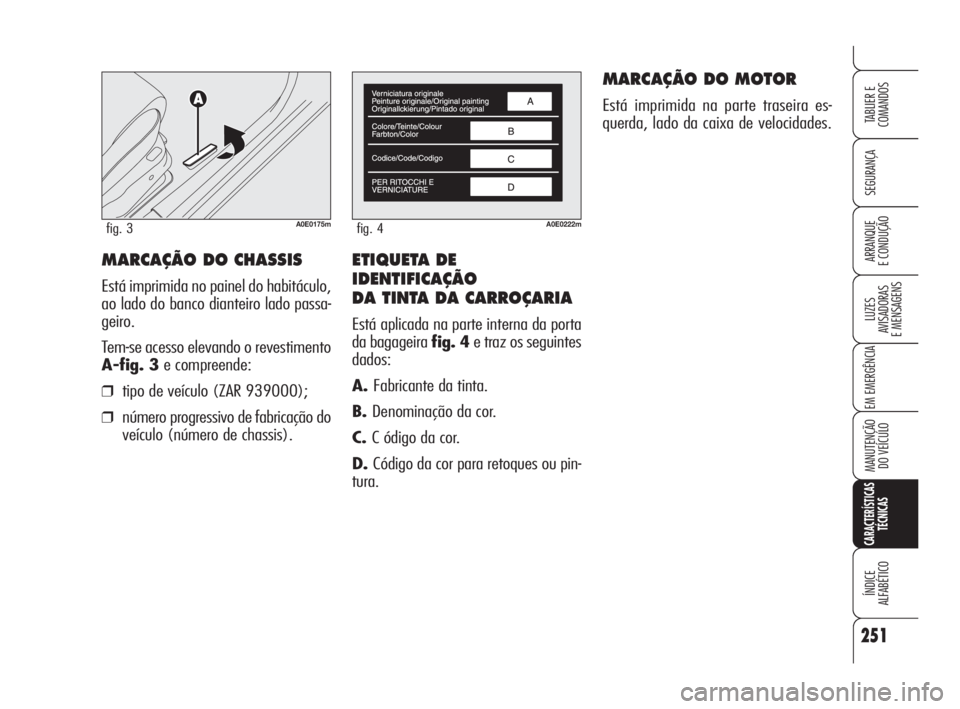

ETIQUETA DE
IDENTIFICAÇÃO
DA TINTA DA CARROÇARIA
Está aplicada na parte interna da porta
da bagageira fig. 4e traz os seguintes
dados:
A.Fabricante da tinta.
B.Denominação da cor.
C.C ódigo da cor.
D.Código da cor para retoques ou pin-
tura.
MARCAÇÃO DO MOTOR
Está imprimida na parte traseira es-
querda, lado da caixa de velocidades.
MARCAÇÃO DO CHASSIS
Está imprimida no painel do habitáculo,
ao lado do banco dianteiro lado passa-
geiro.
Tem-se acesso elevando o revestimento
A-fig. 3e compreende:
❒tipo de veículo (ZAR 939000);
❒número progressivo de fabricação do
veículo (número de chassis).
251
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
A0E0222mfig. 4A0E0175mfig. 3
249-270 Alfa 159 P 4-06-2008 11:24 Pagina 251

252
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

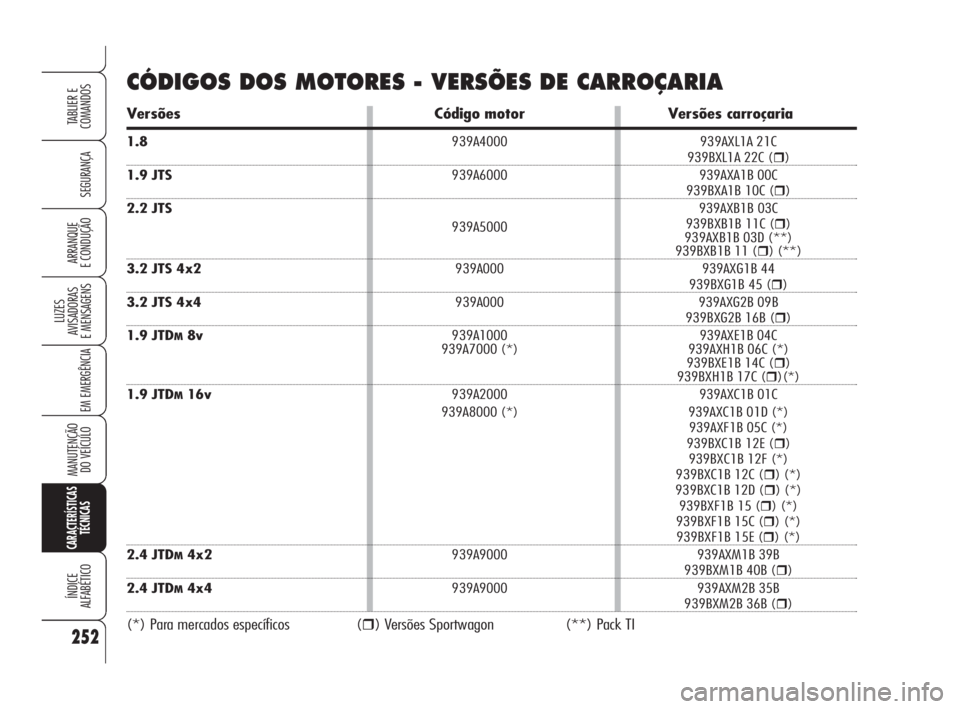

CÓDIGOS DOS MOTORES - VERSÕES DE CARROÇARIA
Versões Código motor Versões carroçaria
1.8939A4000 939AXL1A 21C
939BXL1A 22C ()
1.9 JTS939A6000 939AXA1B 00C
939BXA1B 10C ()
2.2 JTS939AXB1B 03C
939A5000939BXB1B 11C (
)
939AXB1B 03D (**)
939BXB1B 11 () (**)
3.2 JTS 4x2939A000 939AXG1B 44
939BXG1B 45 ()
3.2 JTS 4x4939A000 939AXG2B 09B
939BXG2B 16B ()
1.9 JTD
M8v939A1000 939AXE1B 04C
939A7000 (*) 939AXH1B 06C (*)
939BXE1B 14C (
)939BXH1B 17C ()(*)
1.9 JTD
M16v939A2000 939AXC1B 01C
939A8000 (*) 939AXC1B 01D (*)
939AXF1B 05C (*)
939BXC1B 12E (
)
939BXC1B 12F (*)
939BXC1B 12C (
) (*)
939BXC1B 12D (
) (*)
939BXF1B 15 (
) (*)
939BXF1B 15C (
) (*)
939BXF1B 15E () (*)
2.4 JTD
M4x2939A9000 939AXM1B 39B
939BXM1B 40B ()
2.4 JTD
M4x4939A9000 939AXM2B 35B
939BXM2B 36B ()
(*) Para mercados específicos () Versões Sportwagon (**) Pack TI
249-270 Alfa 159 P 4-06-2008 11:24 Pagina 252

253
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
1.9 JTS
939A6000
Otto
4 em linha
4
86 x 80
1859
118
160
6500
190
19,4
4500
NGKFR5CP
Gasolina verde
sem chumbo
95 RON
(Especificação
EN228)2.2 JTS
939A5000
Otto
4 em linha
4
86 X 94,6
2198
136
185
6500
230
23,4
4500
NGKFR5CP
Gasolina verde
sem chumbo
95 RON
(Especificação
EN228)3.2 JTS
939A000
Otto
6 a V de 60°
4
85,6 X 89
3195
191
260
6200
322
32,8
4500
BOSCH
HR7MPP152
Gasolina verde
sem chumbo
95 RON
(Especificação
EN228) 1.8
939A4000
Otto
4 em linha
4
80,5 x 88,2
1796
103
140
6500
175
17,8
3800
BOSCH
FQR8 LEU2
Gasolina verde
sem chumbo
95 RON
(Especificação
EN228)

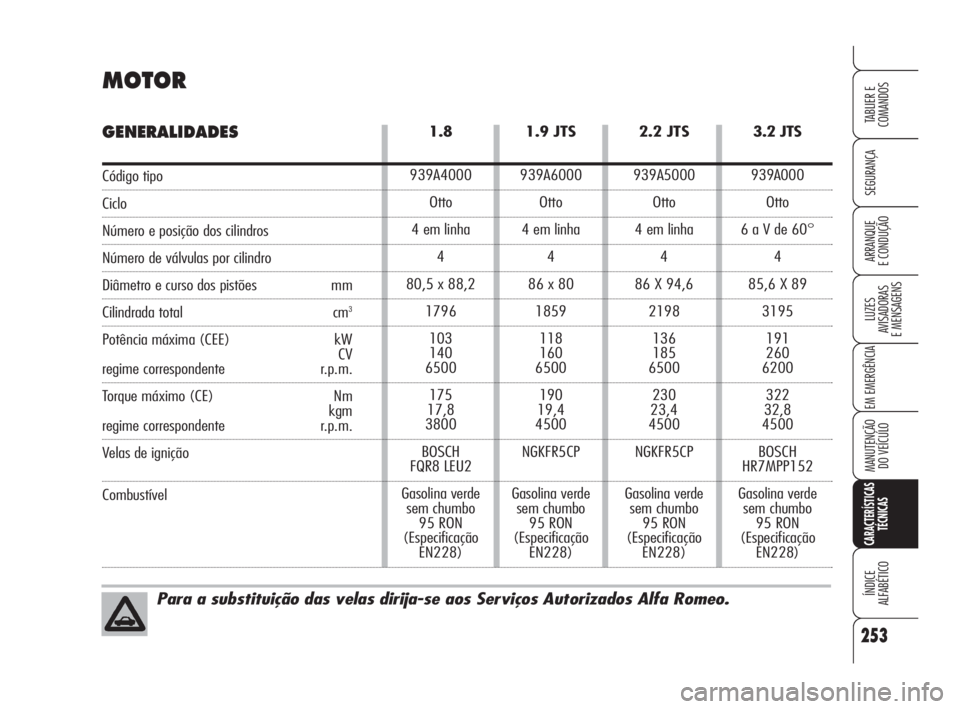

MOTOR
GENERALIDADES
Código tipo
Ciclo
Número e posição dos cilindros
Número de válvulas por cilindro
Diâmetro e curso dos pistões mm
Cilindrada total cm3
Potência máxima (CEE) kW
CV
regime correspondente r.p.m.
Torque máximo (CE) Nm
kgm
regime correspondente r.p.m.
Velas de ignição
Combustível
Para a substituição das velas dirija-se aos Serviços Autorizados Alfa Romeo.
249-270 Alfa 159 P 4-06-2008 11:24 Pagina 253

254
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
1.9
JTD
M8v
939A1000
Diesel
4 em linha
2
82 x 90,4
1910
88
120
4000
280
28,6
2000
–
Gasóleo para
auto-tracção
(Especificação
EN590)1.9
JTDM16v
939A2000
Diesel
4 em linha
4
82 x 90,4
1910
110
150
4000
320
32,6
2000
–
Gasóleo para
auto-tracção
(Especificação
EN590)2.4 JTD
M
200 CV (**)
939A3000
Diesel
5 em linha
4
82 x 90,4
2387
147
200
4000
400
40,8
2000
–
Gasóleo para
auto-tracção
(Especificação
EN590)
1.9
JTD
M8v (*)
939A7000
Diesel
4 em linha
2
82 x 90,4
1910
85
115
4000
275
28
2000
–
Gasóleo para
auto-tracção
(Especificação
EN590)1.9
JTDM16v (*)
939A8000
Diesel
4 em linha
4
82 x 90,4
1910
100
136
4000
305
31
2000
–
Gasóleo para
auto-tracção
(Especificação
EN590)
(*) Para mercados específicos
(**) Versôes com QTronic2.4 JTD
M
210 CV
939A9000
Diesel
5 em linha
4
82 x 90,4
2387
154
210
4000
400
40,8
1500
–
Gasóleo para
auto-tracção
(Especificação
EN590)

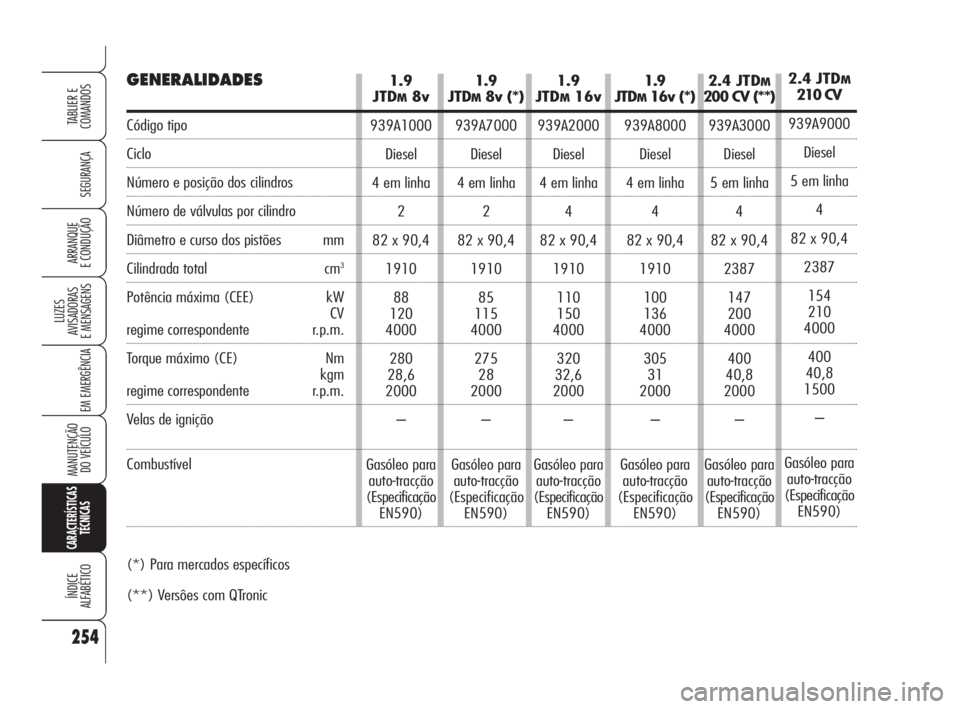

GENERALIDADES
Código tipo
Ciclo
Número e posição dos cilindros
Número de válvulas por cilindro
Diâmetro e curso dos pistões mm
Cilindrada total cm3
Potência máxima (CEE) kW
CV
regime correspondente r.p.m.
Torque máximo (CE) Nm
kgm
regime correspondente r.p.m.
Velas de ignição
Combustível
249-270 Alfa 159 P 4-06-2008 11:24 Pagina 254
