2009 Alfa Romeo 159 Manual de Uso e Manutenção (in Portuguese)

7
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

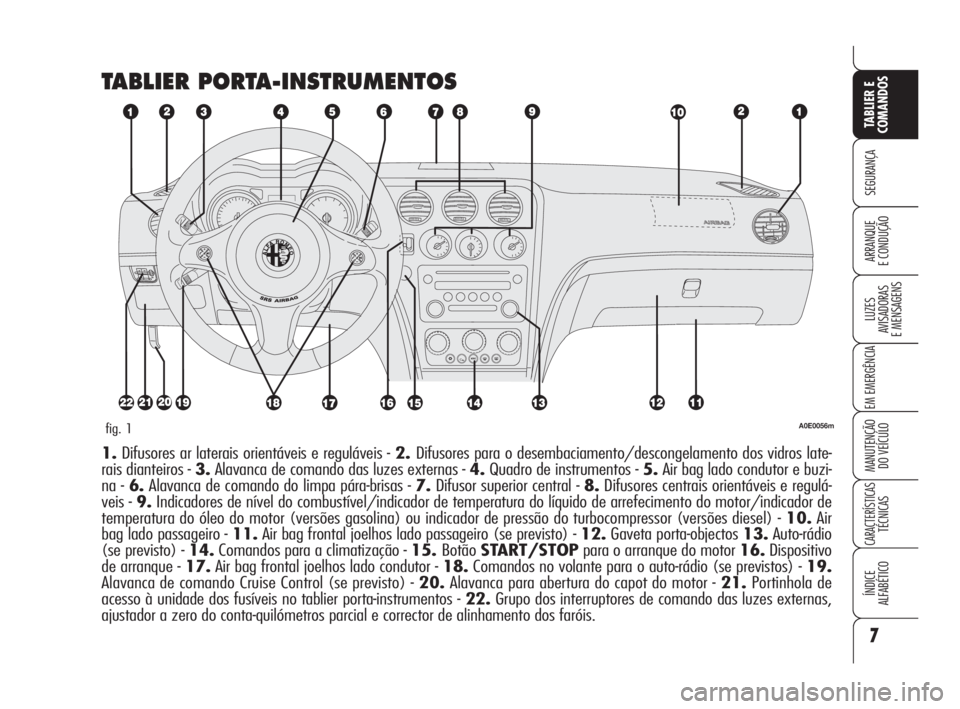

TABLIER PORTA-INSTRUMENTOS
A0E0056mfig. 1
1.Difusores ar laterais orientáveis e reguláveis - 2.Difusores para o desembaciamento/descongelamento dos vidros late-
rais dianteiros - 3.Alavanca de comando das luzes externas - 4.Quadro de instrumentos - 5.Air bag lado condutor e buzi-
na - 6.Alavanca de comando do limpa pára-brisas - 7.Difusor superior central - 8.Difusores centrais orientáveis e regulá-
veis - 9.Indicadores de nível do combustível/indicador de temperatura do líquido de arrefecimento do motor/indicador de
temperatura do óleo do motor (versões gasolina) ou indicador de pressão do turbocompressor (versões diesel) - 10.Air
bag lado passageiro - 11.Air bag frontal joelhos lado passageiro (se previsto) - 12.Gaveta porta-objectos 13.Auto-rádio
(se previsto) - 14.Comandos para a climatização - 15.BotãoSTART/STOPpara o arranque do motor 16.Dispositivo
de arranque - 17.Air bag frontal joelhos lado condutor - 18.Comandos no volante para o auto-rádio (se previstos) - 19.
Alavanca de comando Cruise Control (se previsto) - 20.Alavanca para abertura do capot do motor - 21.Portinhola de
acesso à unidade dos fusíveis no tablier porta-instrumentos - 22.Grupo dos interruptores de comando das luzes externas,
ajustador a zero do conta-quilómetros parcial e corrector de alinhamento dos faróis.
001-045 Alfa 159 P 4-06-2008 11:17 Pagina 7

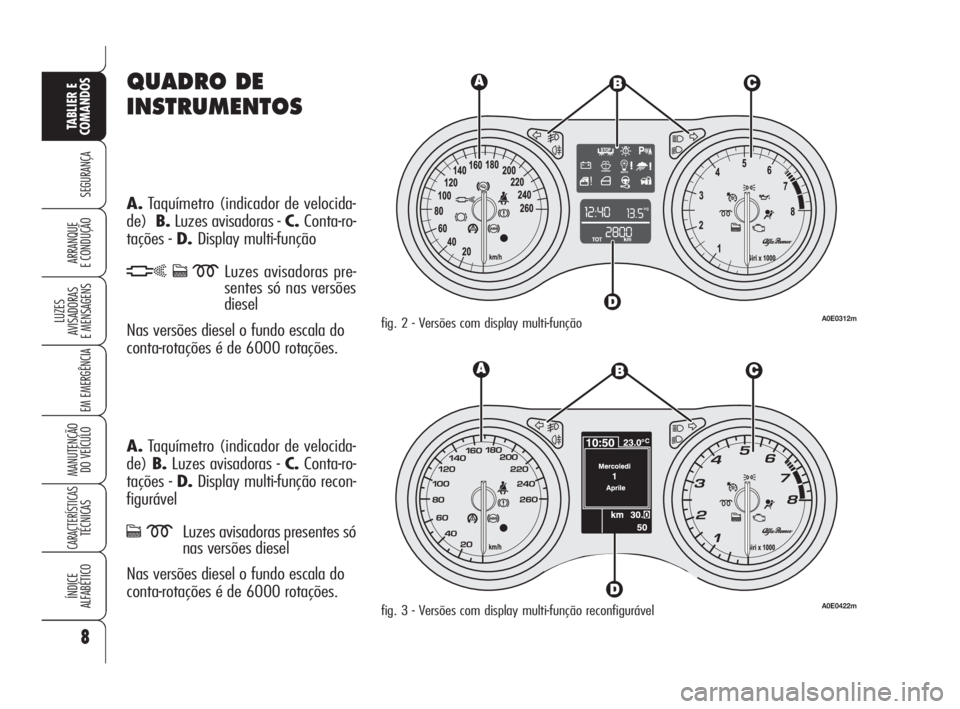

QUADRO DE
INSTRUMENTOS
A.Taquímetro (indicador de velocida-
de)B.Luzes avisadoras - C.Conta-ro-
tações - D.Display multi-função
hcmLuzes avisadoras pre-
sentes só nas versões
diesel
Nas versões diesel o fundo escala do
conta-rotações é de 6000 rotações.
A.Taquímetro (indicador de velocida-
de)B.Luzes avisadoras - C.Conta-ro-
tações - D.Display multi-função recon-
figurável
cmLuzes avisadoras presentes só
nas versões diesel
Nas versões diesel o fundo escala do
conta-rotações é de 6000 rotações.
8
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
fig. 2 - Versões com display multi-funçãoA0E0312m
fig. 3 - Versões com display multi-função reconfigurávelA0E0422m
001-045 Alfa 159 P 4-06-2008 11:17 Pagina 8

9
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

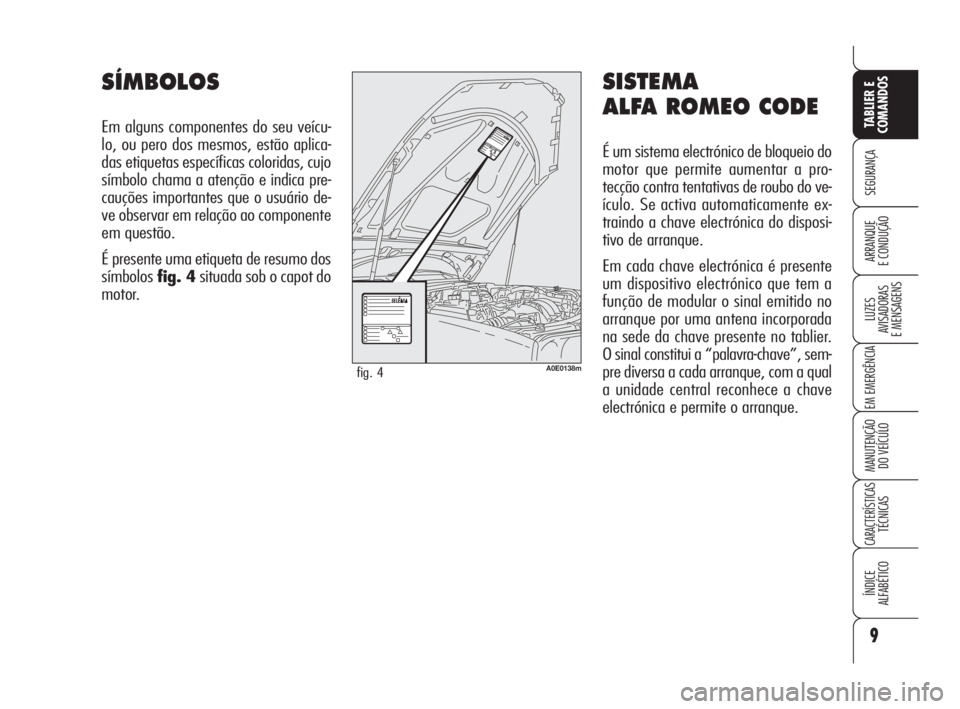

SISTEMA
ALFA ROMEO CODE
É um sistema electrónico de bloqueio do
motor que permite aumentar a pro-
tecção contra tentativas de roubo do ve-
ículo. Se activa automaticamente ex-
traindo a chave electrónica do disposi-
tivo de arranque.
Em cada chave electrónica é presente
um dispositivo electrónico que tem a
função de modular o sinal emitido no
arranque por uma antena incorporada
na sede da chave presente no tablier.
O sinal constitui a “palavra-chave”, sem-
pre diversa a cada arranque, com a qual
a unidade central reconhece a chave
electrónica e permite o arranque.
SÍMBOLOS
Em alguns componentes do seu veícu-
lo, ou pero dos mesmos, estão aplica-
das etiquetas específicas coloridas, cujo
símbolo chama a atenção e indica pre-
cauções importantes que o usuário de-
ve observar em relação ao componente
em questão.
É presente uma etiqueta de resumo dos
símbolosfig. 4situada sob o capot do
motor.
A0E0138mfig. 4
001-045 Alfa 159 P 4-06-2008 11:17 Pagina 9

10
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

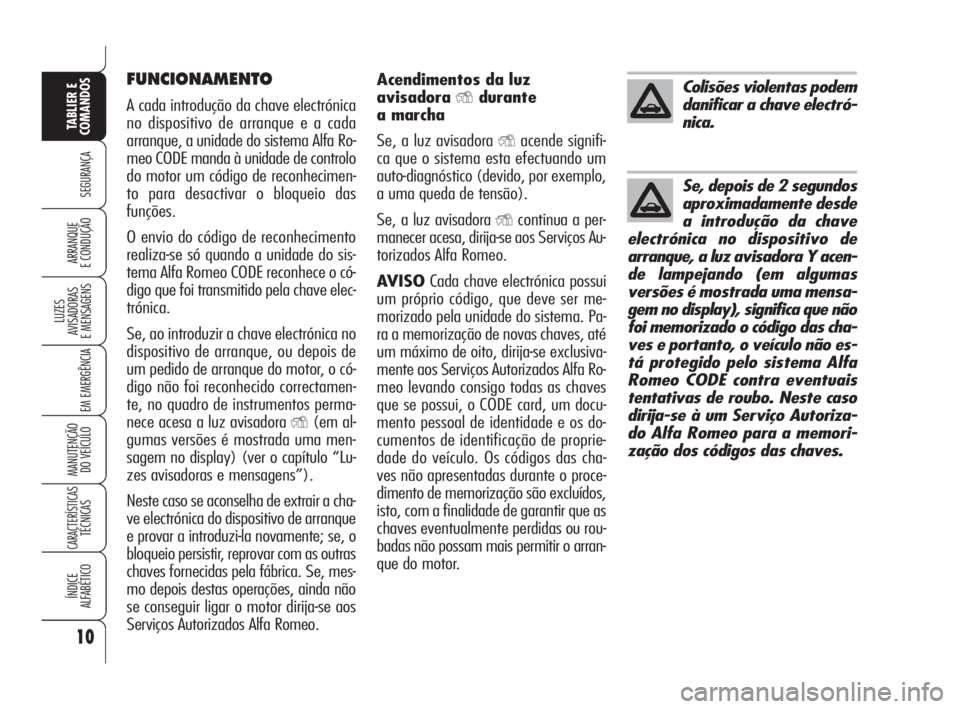

FUNCIONAMENTO
A cada introdução da chave electrónica
no dispositivo de arranque e a cada
arranque, a unidade do sistema Alfa Ro-
meo CODE manda à unidade de controlo
do motor um código de reconhecimen-
to para desactivar o bloqueio das
funções.
O envio do código de reconhecimento
realiza-se só quando a unidade do sis-
tema Alfa Romeo CODE reconhece o có-
digo que foi transmitido pela chave elec-
trónica.
Se, ao introduzir a chave electrónica no
dispositivo de arranque, ou depois de
um pedido de arranque do motor, o có-
digo não foi reconhecido correctamen-
te, no quadro de instrumentos perma-
nece acesa a luz avisadora
Y(em al-
gumas versões é mostrada uma men-
sagem no display) (ver o capítulo “Lu-
zes avisadoras e mensagens”).
Neste caso se aconselha de extrair a cha-
ve electrónica do dispositivo de arranque
e provar a introduzi-la novamente; se, o
bloqueio persistir, reprovar com as outras
chaves fornecidas pela fábrica. Se, mes-
mo depois destas operações, ainda não
se conseguir ligar o motor dirija-se aos
Serviços Autorizados Alfa Romeo.Acendimentos da luz
avisadora
Ydurante
a marcha
Se, a luz avisadora
Yacende signifi-
ca que o sistema esta efectuando um
auto-diagnóstico (devido, por exemplo,
a uma queda de tensão).
Se, a luz avisadora
Ycontinua a per-
manecer acesa, dirija-se aos Serviços Au-
torizados Alfa Romeo.
AVISOCada chave electrónica possui
um próprio código, que deve ser me-
morizado pela unidade do sistema. Pa-
ra a memorização de novas chaves, até
um máximo de oito, dirija-se exclusiva-
mente aos Serviços Autorizados Alfa Ro-
meo levando consigo todas as chaves
que se possui, o CODE card, um docu-
mento pessoal de identidade e os do-
cumentos de identificação de proprie-
dade do veículo. Os códigos das cha-
ves não apresentadas durante o proce-
dimento de memorização são excluídos,
isto, com a finalidade de garantir que as
chaves eventualmente perdidas ou rou-
badas não possam mais permitir o arran-
que do motor.
Colisões violentas podem
danificar a chave electró-
nica.
Se, depois de 2 segundos
aproximadamente desde
a introdução da chave
electrónica no dispositivo de
arranque, a luz avisadora Y acen-
de lampejando (em algumas
versões é mostrada uma mensa-
gem no display), significa que não
foi memorizado o código das cha-
ves e portanto, o veículo não es-
tá protegido pelo sistema Alfa
Romeo CODE contra eventuais
tentativas de roubo. Neste caso
dirija-se à um Serviço Autoriza-
do Alfa Romeo para a memori-
zação dos códigos das chaves.
001-045 Alfa 159 P 4-06-2008 11:17 Pagina 10

11
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO O botão Ëacciona a abertura centrali-
zada das portas e da portinhola de com-
bustível com a desactivação do alarme
(se previsto).
O botão
`acciona a abertura da
bagageira.
Ao destrancar as portas mediante a
pressão da tecla
Ë, se dentre de 2,5 mi-
nutos não se efectua a abertura de uma
porta ou da bagageira, o sistema pro-
videncia automaticamente ao novo blo-
queio total do veículo.

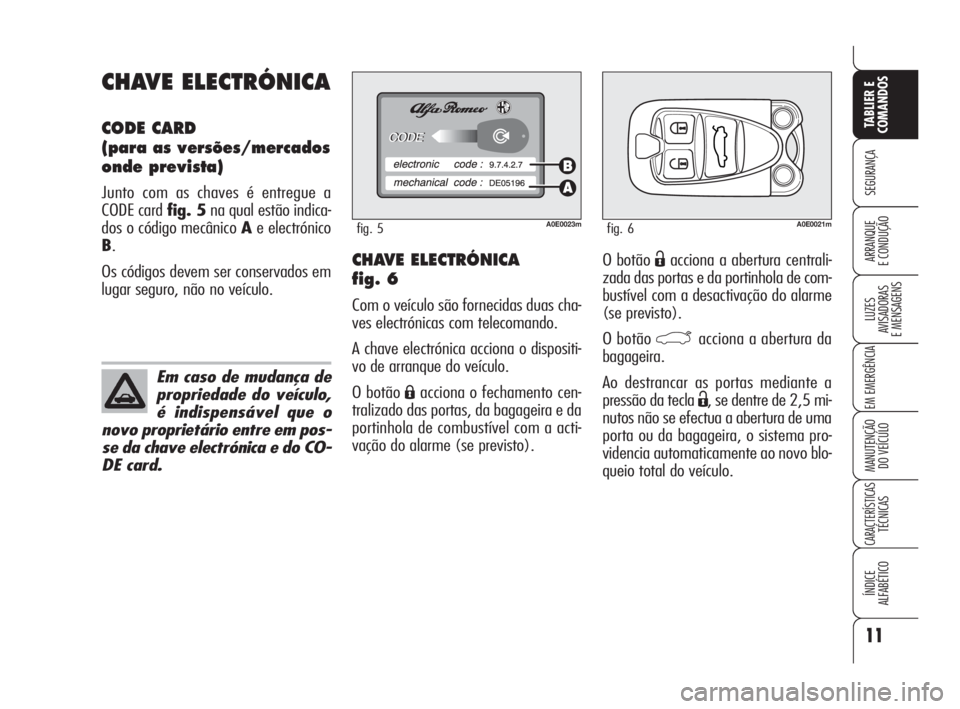

CHAVE ELECTRÓNICA
fig. 6
Com o veículo são fornecidas duas cha-
ves electrónicas com telecomando.
A chave electrónica acciona o dispositi-
vo de arranque do veículo.
O botão
Áacciona o fechamento cen-
tralizado das portas, da bagageira e da
portinhola de combustível com a acti-
vação do alarme (se previsto).
CHAVE ELECTRÓNICA
CODE CARD
(para as versões/mercados
onde prevista)
Junto com as chaves é entregue a
CODE card fig. 5na qual estão indica-
dos o código mecânico Ae electrónico
B.
Os códigos devem ser conservados em
lugar seguro, não no veículo.
A0E0023mfig. 5
Em caso de mudança de
propriedade do veículo,
é indispensável que o
novo proprietário entre em pos-
se da chave electrónica e do CO-
DE card.
A0E0021mfig. 6
001-045 Alfa 159 P 4-06-2008 11:17 Pagina 11

12
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO AVISO Evite de deixar a chave elec-
trónica exposta ao sol: pode danificar-
se.
AVISOA frequência do telecomando
pode ser disturbada por transmissões rá-
dio estranhas ao veículo (por ex. tele-
móvel, rádio-amadores, etc…). Neste
caso o funcionamento do telecomando

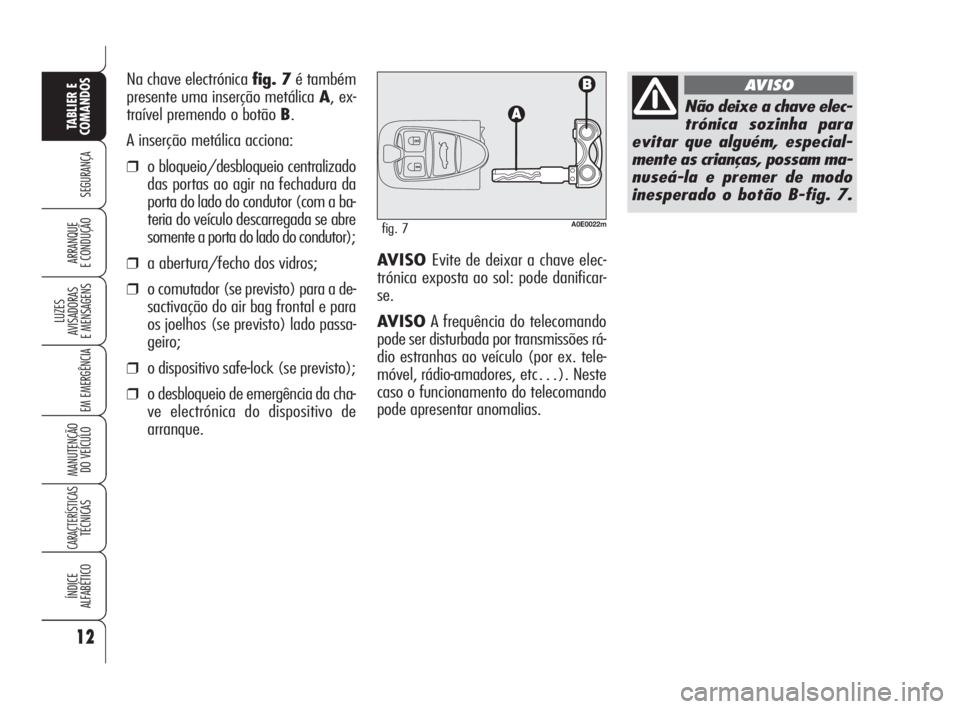

pode apresentar anomalias. Na chave electrónica fig. 7é também
presente uma inserção metálica A, ex-
traível premendo o botão B.
A inserção metálica acciona:
❒o bloqueio/desbloqueio centralizado
das portas ao agir na fechadura da
porta do lado do condutor (com a ba-
teria do veículo descarregada se abre
somente a porta do lado do condutor);
❒a abertura/fecho dos vidros;
❒o comutador (se previsto) para a de-
sactivação do air bag frontal e para
os joelhos (se previsto) lado passa-
geiro;
❒o dispositivo safe-lock (se previsto);
❒o desbloqueio de emergência da cha-
ve electrónica do dispositivo de
arranque.
A0E0022mfig. 7
Não deixe a chave elec-
trónica sozinha para
evitar que alguém, especial-
mente as crianças, possam ma-
nuseá-la e premer de modo
inesperado o botão B-fig. 7.
AVISO
001-045 Alfa 159 P 4-06-2008 11:17 Pagina 12

13
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE

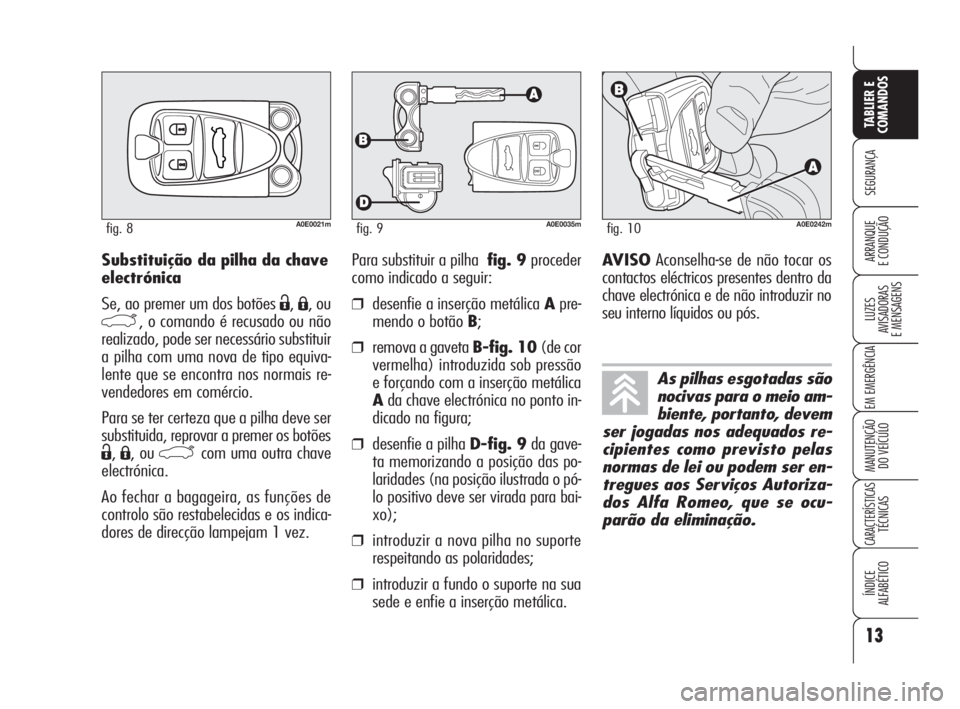

E CONDUÇÃO Substituição da pilha da chave
electrónica
Se, ao premer um dos botões
Ë,Á, ou
`, o comando é recusado ou não
realizado, pode ser necessário substituir
a pilha com uma nova de tipo equiva-
lente que se encontra nos normais re-
vendedores em comércio.
Para se ter certeza que a pilha deve ser
substituida, reprovar a premer os botões
Ë,Á, ou `com uma outra chave
electrónica.
Ao fechar a bagageira, as funções de
controlo são restabelecidas e os indica-
dores de direcção lampejam 1 vez.
A0E0021mfig. 8
Para substituir a pilhafig. 9proceder
como indicado a seguir:
❒desenfie a inserção metálica Apre-
mendo o botão B;
❒remova a gaveta B-fig. 10(de cor
vermelha) introduzida sob pressão
e forçando com a inserção metálica
Ada chave electrónica no ponto in-
dicado na figura;
❒desenfie a pilha D-fig. 9da gave-
ta memorizando a posição das po-
laridades (na posição ilustrada o pó-
lo positivo deve ser virada para bai-
xo);
❒introduzir a nova pilha no suporte
respeitando as polaridades;
❒introduzir a fundo o suporte na sua
sede e enfie a inserção metálica.
A0E0035mfig. 9A0E0242mfig. 10
AVISOAconselha-se de não tocar os
contactos eléctricos presentes dentro da
chave electrónica e de não introduzir no
seu interno líquidos ou pós.
As pilhas esgotadas são
nocivas para o meio am-
biente, portanto, devem
ser jogadas nos adequados re-
cipientes como previsto pelas
normas de lei ou podem ser en-
tregues aos Serviços Autoriza-
dos Alfa Romeo, que se ocu-
parão da eliminação.
001-045 Alfa 159 P 4-06-2008 11:17 Pagina 13

14
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

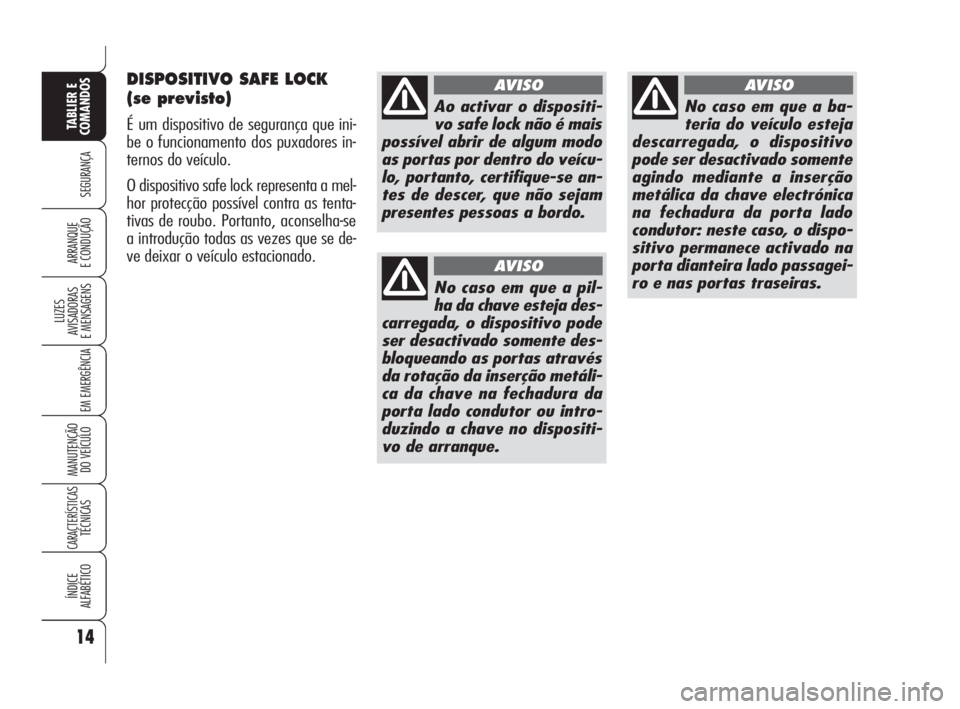

DISPOSITIVO SAFE LOCK
(se previsto)
É um dispositivo de segurança que ini-
be o funcionamento dos puxadores in-
ternos do veículo.
O dispositivo safe lock representa a mel-
hor protecção possível contra as tenta-
tivas de roubo. Portanto, aconselha-se
a introdução todas as vezes que se de-
ve deixar o veículo estacionado.
Ao activar o dispositi-
vo safe lock não é mais
possível abrir de algum modo
as portas por dentro do veícu-
lo, portanto, certifique-se an-
tes de descer, que não sejam
presentes pessoas a bordo.
AVISO
No caso em que a pil-
ha da chave esteja des-
carregada, o dispositivo pode
ser desactivado somente des-
bloqueando as portas através
da rotação da inserção metáli-
ca da chave na fechadura da
porta lado condutor ou intro-
duzindo a chave no dispositi-
vo de arranque.
AVISO
No caso em que a ba-
teria do veículo esteja
descarregada, o dispositivo
pode ser desactivado somente
agindo mediante a inserção
metálica da chave electrónica
na fechadura da porta lado
condutor: neste caso, o dispo-
sitivo permanece activado na
porta dianteira lado passagei-
ro e nas portas traseiras.
AVISO
001-045 Alfa 159 P 4-06-2008 11:17 Pagina 14
