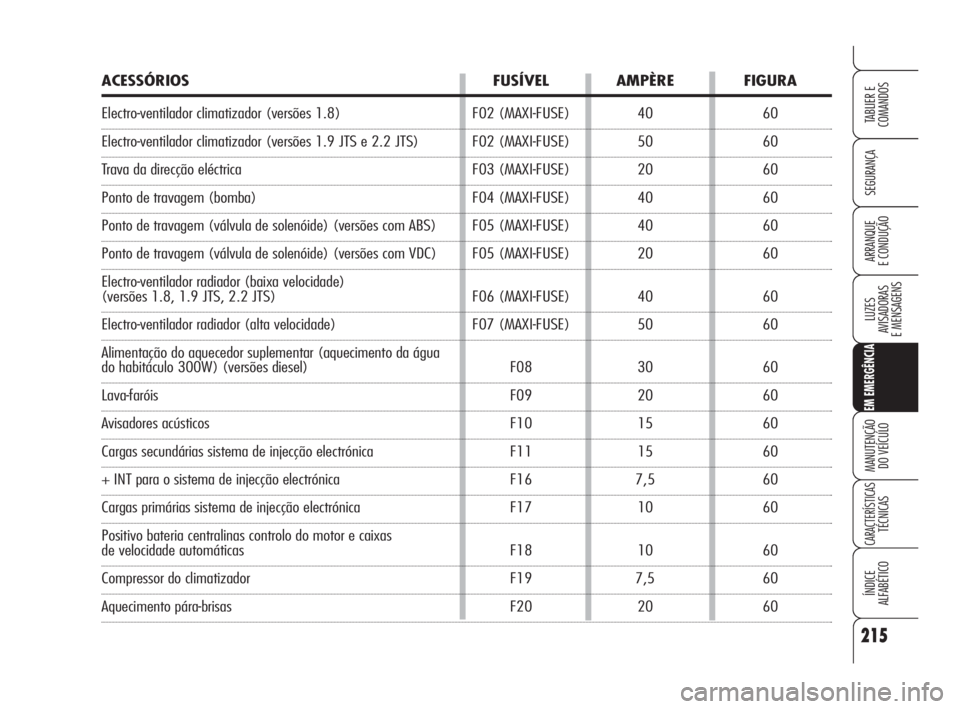

ACESSÓRIOS FUSÍVEL AMPÈRE FIGURA
Electro-ventilador climatizador (versões 1.8) F02 (MAXI-FUSE) 40 60
Electro-ventilador climatizador (versões 1.9 JTS e 2.2 JTS) F02 (MAXI-FUSE) 50 60
Trava da direcção eléctrica F03 (MAXI-FUSE) 20 60
Ponto de travagem (bomba) F04 (MAXI-FUSE) 40 60
Ponto de travagem (válvula de solenóide) (versões com ABS) F05 (MAXI-FUSE) 40 60
Ponto de travagem (válvula de solenóide) (versões com VDC) F05 (MAXI-FUSE) 20 60
Electro-ventilador radiador (baixa velocidade)
(versões 1.8, 1.9 JTS, 2.2 JTS) F06 (MAXI-FUSE) 40 60
Electro-ventilador radiador (alta velocidade) F07 (MAXI-FUSE) 50 60
Alimentação do aquecedor suplementar (aquecimento da água
do habitáculo 300W) (versões diesel) F08 30 60
Lava-faróis F09 20 60
Avisadores acústicos F10 15 60
Cargas secundárias sistema de injecção electrónica F11 15 60
+ INT para o sistema de injecção electrónica F16 7,5 60
Cargas primárias sistema de injecção electrónica F17 10 60
Positivo bateria centralinas controlo do motor e caixas
de velocidade automáticas F18 10 60
Compressor do climatizador F19 7,5 60
Aquecimento pára-brisas F20 20 60
181-222 Alfa 159 P 4-06-2008 11:23 Pagina 215

ACESSÓRIOS FUSÍVEL AMPÈRE FIGURA
Alimentação bomba de combustível F21 20 60
Serviços de injecção electrónica F22 20 60
Alimentação auto-rádio/Sistema de radio navegação/Blue&Me F23 15 60
Alimentação + chave para bobinas dos relés centralinas
compartimento do motor/centralina painel de instrumentos/
Body Computer F31 7,5 56
Ponto porta condutor/ponto porta passageiro/dispositivo
de arranque F32 15 56
Elevador dos vidros traseiro esquerdo/Nó bagageira F33 20 56
Elevador dos vidros traseiro direito/Nó bagageira F34 20 56
Sensor de presença de água no filtro do gasóleo/debímetro/
Interruptor das luzes de stop/tablier de comandos no túnel central/
Cruise Control/Sensor AQS F35 7,5 56
Alimentação nó bagageira/actuadores das fechaduras F36 20 56
Positivo debaixo da chave para luzes de stop/terceira luz de stop/
instrumento/regulador da altura dos faróis F37 7,5 56
Abertura da bagageira F38 15 56
Alimentação + bateria para ar condicionado/luzes do tecto/
alarme volumétrico/tomada de diagnóstico do sistema EOBD F39 10 56
216
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
181-222 Alfa 159 P 4-06-2008 11:23 Pagina 216

217
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

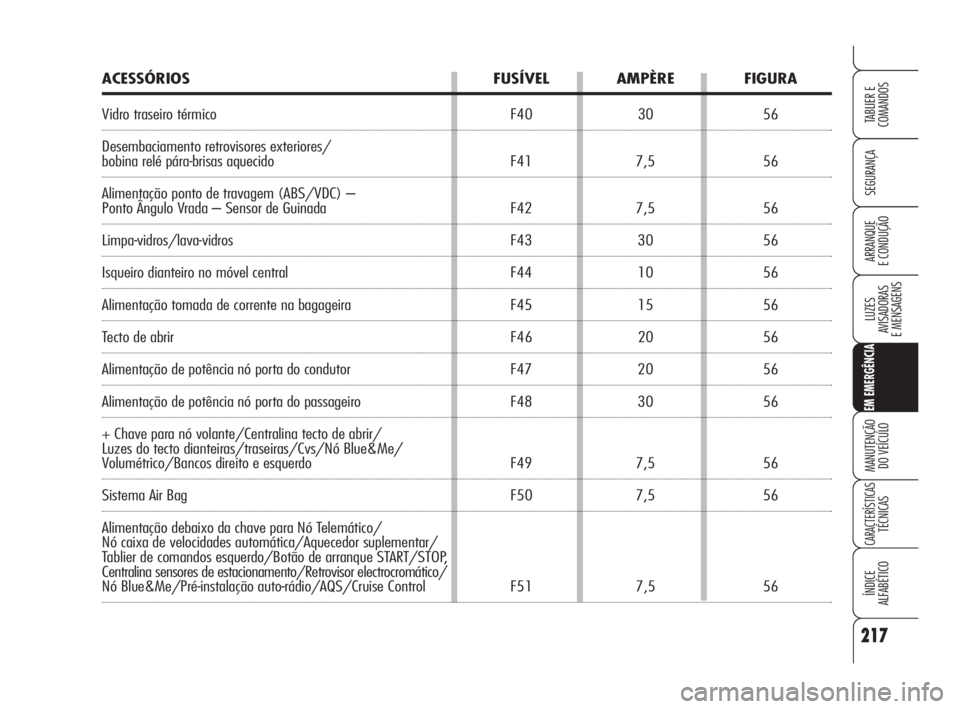

ACESSÓRIOS FUSÍVEL AMPÈRE FIGURA
Vidro traseiro térmico F40 30 56
Desembaciamento retrovisores exteriores/
bobina relé pára-brisas aquecido F41 7,5 56
Alimentação ponto de travagem (ABS/VDC) –
Ponto Ângulo Vrada – Sensor de Guinada F42 7,5 56
Limpa-vidros/lava-vidros F43 30 56
Isqueiro dianteiro no móvel central F44 10 56
Alimentação tomada de corrente na bagageira F45 15 56
Tecto de abrir F46 20 56
Alimentação de potência nó porta do condutor F47 20 56
Alimentação de potência nó porta do passageiro F48 30 56
+ Chave para nó volante/Centralina tecto de abrir/
Luzes do tecto dianteiras/traseiras/Cvs/Nó Blue&Me/
Volumétrico/Bancos direito e esquerdo F49 7,5 56
Sistema Air Bag F50 7,5 56
Alimentação debaixo da chave para Nó Telemático/
Nó caixa de velocidades automática/Aquecedor suplementar/
Tablier de comandos esquerdo/Botão de arranque START/STOP,
Centralina sensores de estacionamento/Retrovisor electrocromático/
Nó Blue&Me/Pré-instalação auto-rádio/AQS/Cruise Control F51 7,5 56
181-222 Alfa 159 P 4-06-2008 11:23 Pagina 217

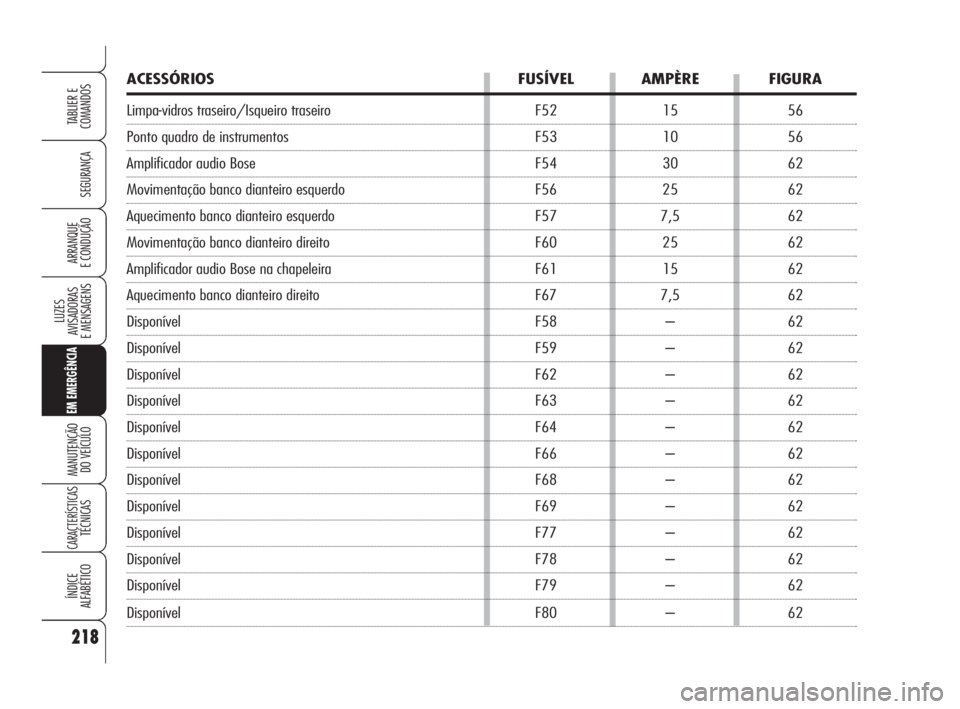

ACESSÓRIOS FUSÍVEL AMPÈRE FIGURA
Limpa-vidros traseiro/Isqueiro traseiro F52 15 56
Ponto quadro de instrumentos F53 10 56
Amplificador audio Bose F54 30 62
Movimentação banco dianteiro esquerdo F56 25 62
Aquecimento banco dianteiro esquerdo F57 7,5 62
Movimentação banco dianteiro direito F60 25 62
Amplificador audio Bose na chapeleira F61 15 62
Aquecimento banco dianteiro direito F67 7,5 62
Disponível F58 – 62
Disponível F59 – 62
Disponível F62 – 62
Disponível F63 – 62
Disponível F64 – 62
Disponível F66 – 62
Disponível F68 – 62
Disponível F69 – 62
Disponível F77 – 62
Disponível F78 – 62
Disponível F79 – 62
Disponível F80 – 62
218
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
181-222 Alfa 159 P 4-06-2008 11:23 Pagina 218

219
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

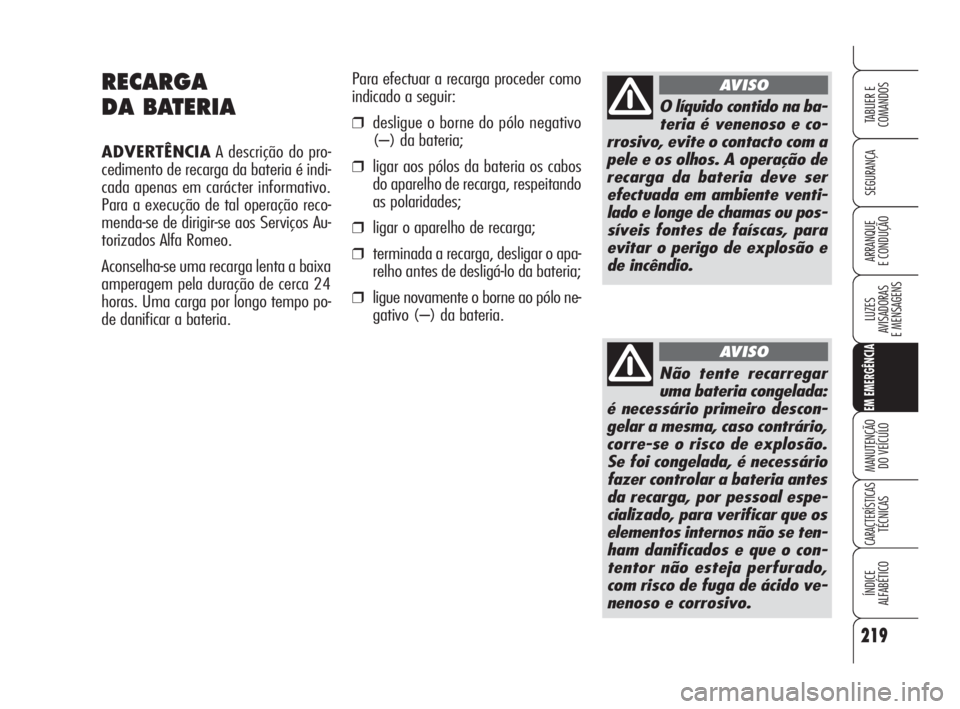

RECARGA
DA BATERIA
ADVERTÊNCIAA descrição do pro-
cedimento de recarga da bateria é indi-
cada apenas em carácter informativo.
Para a execução de tal operação reco-
menda-se de dirigir-se aos Serviços Au-
torizados Alfa Romeo.
Aconselha-se uma recarga lenta a baixa
amperagem pela duração de cerca 24
horas. Uma carga por longo tempo po-
de danificar a bateria.Para efectuar a recarga proceder como
indicado a seguir:
❒desligue o borne do pólo negativo
(–) da bateria;
❒ligar aos pólos da bateria os cabos
do aparelho de recarga, respeitando
as polaridades;
❒ligar o aparelho de recarga;
❒terminada a recarga, desligar o apa-
relho antes de desligá-lo da bateria;
❒ligue novamente o borne ao pólo ne-
gativo (–) da bateria.
O líquido contido na ba-
teria é venenoso e co-
rrosivo, evite o contacto com a
pele e os olhos. A operação de
recarga da bateria deve ser
efectuada em ambiente venti-
lado e longe de chamas ou pos-
síveis fontes de faíscas, para
evitar o perigo de explosão e
de incêndio.
AVISO
Não tente recarregar
uma bateria congelada:
é necessário primeiro descon-
gelar a mesma, caso contrário,
corre-se o risco de explosão.
Se foi congelada, é necessário
fazer controlar a bateria antes
da recarga, por pessoal espe-
cializado, para verificar que os
elementos internos não se ten-
ham danificados e que o con-
tentor não esteja perfurado,
com risco de fuga de ácido ve-
nenoso e corrosivo.
AVISO
181-222 Alfa 159 P 4-06-2008 11:23 Pagina 219

220
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
COM O MACACO
Ver quanto descrito no parágrafo “Subs-
tituição de uma roda” neste capítulo.

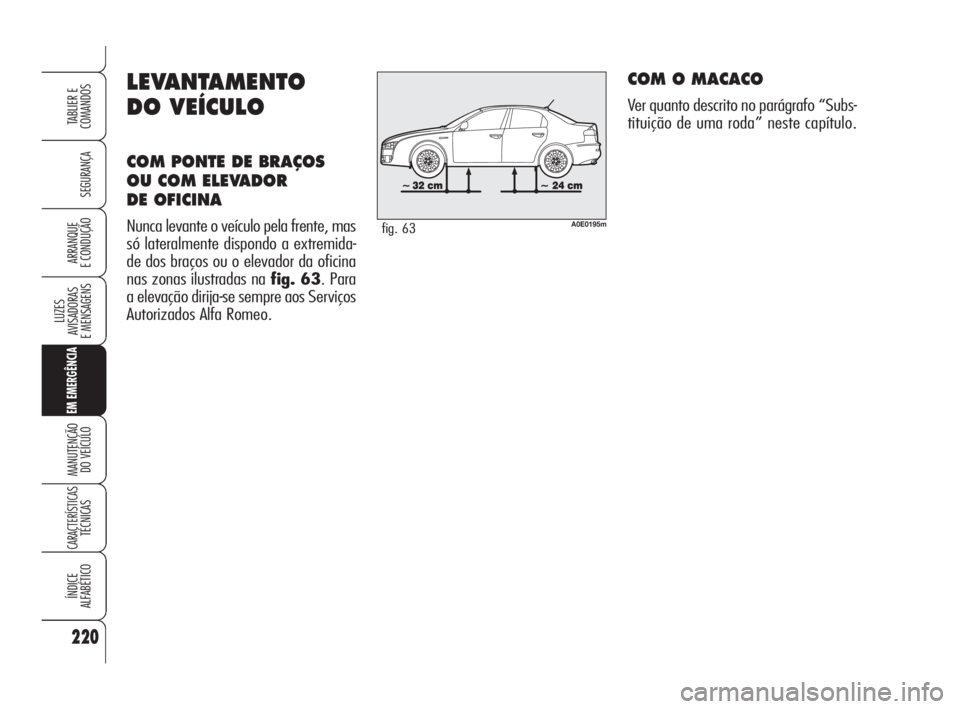

LEVANTAMENTO
DO VEÍCULO
COM PONTE DE BRAÇOS
OU COM ELEVADOR
DE OFICINA
Nunca levante o veículo pela frente, mas
só lateralmente dispondo a extremida-
de dos braços ou o elevador da oficina
nas zonas ilustradas na fig. 63. Para
a elevação dirija-se sempre aos Serviços
Autorizados Alfa Romeo.A0E0195mfig. 63
181-222 Alfa 159 P 4-06-2008 11:23 Pagina 220

221
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

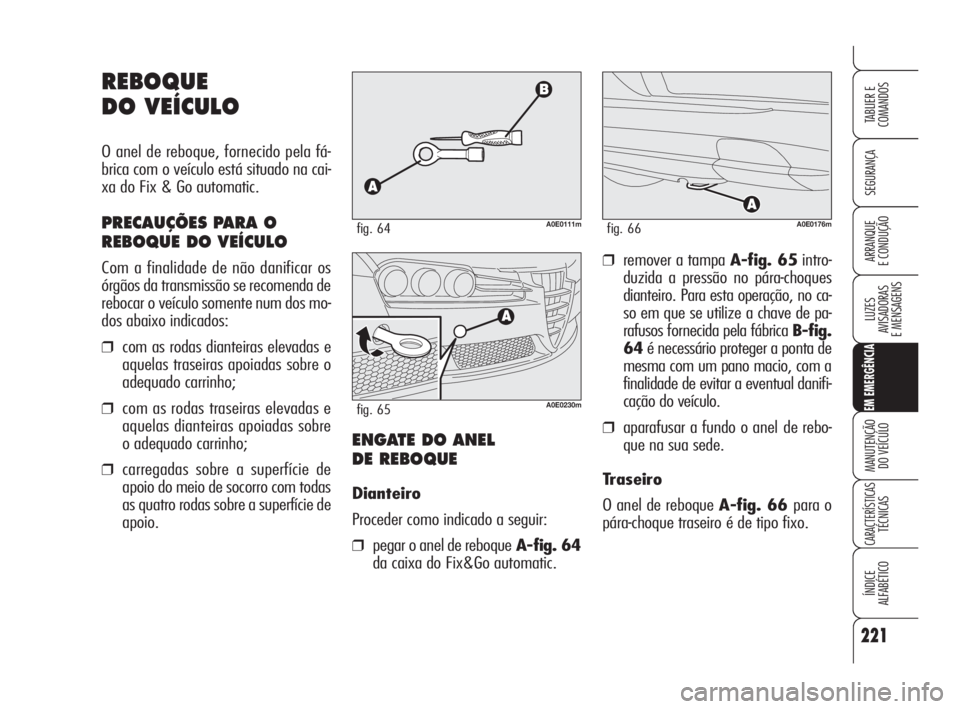

REBOQUE
DO VEÍCULO
O anel de reboque, fornecido pela fá-
brica com o veículo está situado na cai-
xa do Fix & Go automatic.
PRECAUÇÕES PARA O
REBOQUE DO VEÍCULO
Com a finalidade de não danificar os
órgãos da transmissão se recomenda de
rebocar o veículo somente num dos mo-
dos abaixo indicados:
❒com as rodas dianteiras elevadas e
aquelas traseiras apoiadas sobre o
adequado carrinho;
❒com as rodas traseiras elevadas e
aquelas dianteiras apoiadas sobre
o adequado carrinho;
❒carregadas sobre a superfície de
apoio do meio de socorro com todas
as quatro rodas sobre a superfície de
apoio.
A0E0111mfig. 64
❒remover a tampa A-fig. 65intro-
duzida a pressão no pára-choques
dianteiro. Para esta operação, no ca-
so em que se utilize a chave de pa-
rafusos fornecida pela fábrica B-fig.
64é necessário proteger a ponta de
mesma com um pano macio, com a
finalidade de evitar a eventual danifi-
cação do veículo.
❒aparafusar a fundo o anel de rebo-
que na sua sede.
Traseiro
O anel de reboque A-fig. 66 para o
pára-choque traseiro é de tipo fixo.ENGATE DO ANEL
DE REBOQUE
Dianteiro
Proceder como indicado a seguir:
❒pegar o anel de reboqueA-fig. 64
da caixa do Fix&Go automatic.
A0E0176mfig. 66
A0E0230mfig. 65
181-222 Alfa 159 P 4-06-2008 11:23 Pagina 221

222
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

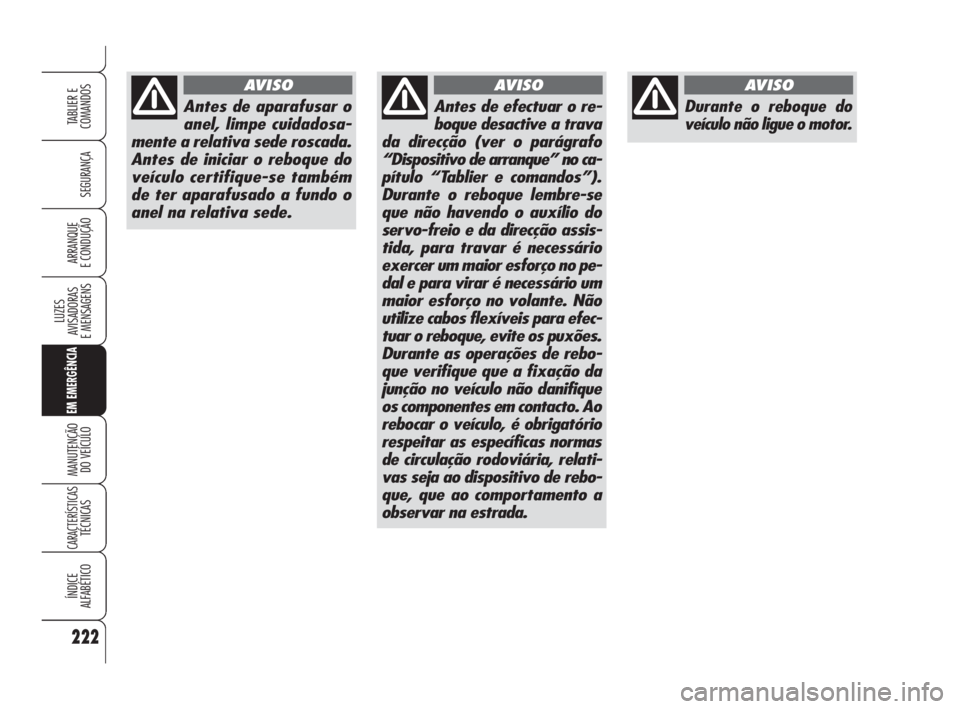

Durante o reboque do
veículo não ligue o motor.
AVISO
Antes de aparafusar o
anel, limpe cuidadosa-
mente a relativa sede roscada.
Antes de iniciar o reboque do
veículo certifique-se também
de ter aparafusado a fundo o
anel na relativa sede.
AVISO
Antes de efectuar o re-
boque desactive a trava
da direcção (ver o parágrafo
“Dispositivo de arranque” no ca-
pítulo “Tablier e comandos”).
Durante o reboque lembre-se
que não havendo o auxílio do
servo-freio e da direcção assis-
tida, para travar é necessário
exercer um maior esforço no pe-
dal e para virar é necessário um
maior esforço no volante. Não
utilize cabos flexíveis para efec-
tuar o reboque, evite os puxões.
Durante as operações de rebo-
que verifique que a fixação da
junção no veículo não danifique
os componentes em contacto. Ao
rebocar o veículo, é obrigatório
respeitar as específicas normas
de circulação rodoviária, relati-
vas seja ao dispositivo de rebo-
que, que ao comportamento a
observar na estrada.
AVISO
181-222 Alfa 159 P 4-06-2008 11:23 Pagina 222
