2009 Alfa Romeo 159 OBD port

6
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
T T
A A
B B
L L
I I
E E
R R
E E
C C
O O
M M
A A
N N
D D
O O
S S
COMANDOS.................................................... 81
EQUIPAMENTOS INTERNOS................................. 83
TECTO DE ABRIR............................................... 93
PORTAS .......................................................... 96
VIDROS ELÉCTRICOS ......................................... 99
BAGAGEIRA..................................................... 101
CAPOT DO MOTOR ............................................ 105
PORTA-BAGAGENS/PORTA-ESQUIS ....................... 106
FARÓIS ........................................................... 106
SISTEMA ABS .................................................. 108
SISTEMA VDC .................................................. 110
SISTEMA EOBD ................................................ 115
SISTEMA DE PREDISPOSIÇÃO DO AUTO-RÁDIO ....... 116
ACESSÓRIOS COMPRADOS PELO USUÁRIO ........... 116
INSTALAÇÃO DE DISPOSITIVOS
ELÉCTRICOS/ELECTRÓNICOS.............................. 117
SENSORES DE ESTACIONAMENTO ....................... 118
SISTEMA DE CONTROLO DA PRESSÃO
DOS PNEUS T.P.M.S........................................... 122
ABASTECIMENTO DO VEÍCULO ............................ 125
PROTECÇÃO DO MEIO AMBIENTE ........................ 127 TABLIER PORTA-INSTRUMENTOS........................... 7
QUADRO DE INSTRUMENTOS ............................. 8
SÍMBOLOS...................................................... 9
SISTEMA ALFA ROMEO CODE .............................. 9
CHAVE ELECTRÓNICA ......................................... 11
ALARME.......................................................... 17
DISPOSITIVO DE ARRANQUE .............................. 19
INSTRUMENTOS DE BORDO ............................... 21
DISPLAY MULTI-FUNÇÃO..................................... 25
DISPLAY MULTI-FUNÇÃO RECONFIGURÁVEL............ 30
BANCOS......................................................... 45
APOIOS PARA A CABEÇA .................................... 48
VOLANTE........................................................ 49
ESPELHOS RETROVISORES ................................. 50
CLIMATIZAÇÃO ................................................. 53
CLIMATIZADOR MANUAL .................................... 55
CLIMATIZADOR AUTOMÁTICO
BI/TRIZONA.................................................... 58
AQUECEDOR SUPLEMENTAR ............................... 69
LUZES EXTERNAS ............................................. 70
LIMPEZA DOS VIDROS ....................................... 73
CRUISE CONTROL ............................................. 76
PLAFONIER...................................................... 78
001-045 Alfa 159 P 4-06-2008 11:17 Pagina 6

165
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
L L
U U
Z Z
E E
S S
A A
V V
I I
S S
A A
D D
O O
R R
A A
S S
E E
M M
E E
N N
S S
A A
G G
EE E
N N
S S

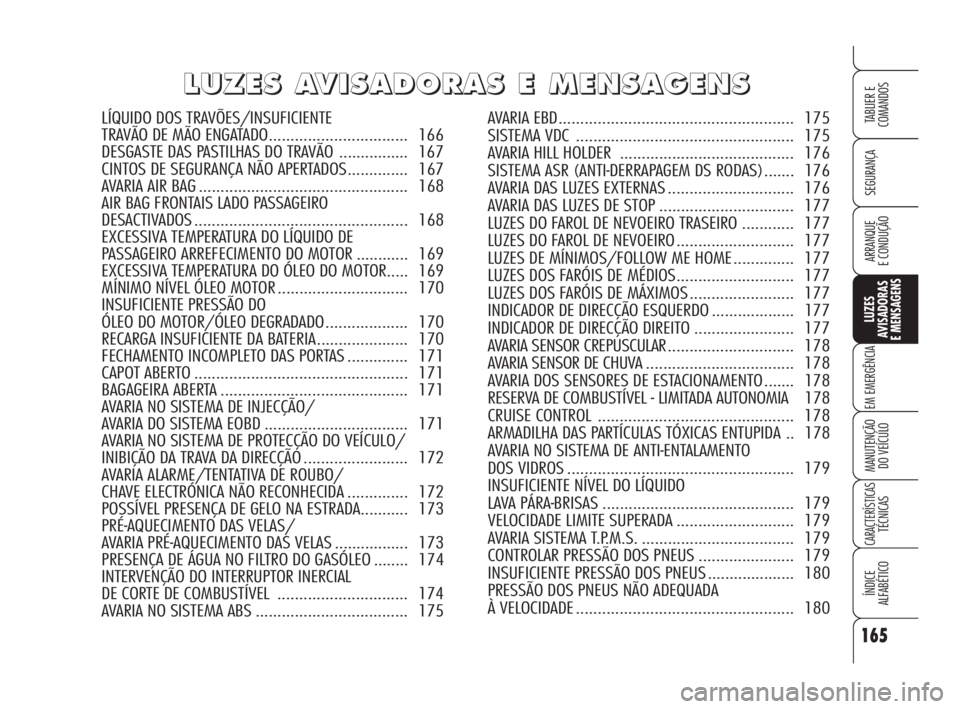

LÍQUIDO DOS TRAVÕES/INSUFICIENTE
TRAVÃO DE MÃO ENGATADO................................ 166
DESGASTE DAS PASTILHAS DO TRAVÃO ................ 167
CINTOS DE SEGURANÇA NÃO APERTADOS.............. 167
AVARIA AIR BAG ................................................ 168
AIR BAG FRONTAIS LADO PASSAGEIRO
DESACTIVADOS................................................. 168
EXCESSIVA TEMPERATURA DO LÍQUIDO DE
PASSAGEIRO ARREFECIMENTO DO MOTOR ............ 169
EXCESSIVA TEMPERATURA DO ÓLEO DO MOTOR..... 169
MÍNIMO NÍVEL ÓLEO MOTOR .............................. 170
INSUFICIENTE PRESSÃO DO
ÓLEO DO MOTOR/ÓLEO DEGRADADO................... 170
RECARGA INSUFICIENTE DA BATERIA..................... 170
FECHAMENTO INCOMPLETO DAS PORTAS .............. 171
CAPOT ABERTO................................................. 171
BAGAGEIRA ABERTA........................................... 171
AVARIA NO SISTEMA DE INJECÇÃO/
AVARIA DO SISTEMA EOBD ................................. 171
AVARIA NO SISTEMA DE PROTECÇÃO DO VEÍCULO/
INIBIÇÃO DA TRAVA DA DIRECÇÃO........................ 172
AVARIA ALARME/TENTATIVA DE ROUBO/
CHAVE ELECTRÓNICA NÃO RECONHECIDA.............. 172
POSSÍVEL PRESENÇA DE GELO NA ESTRADA........... 173
PRÉ-AQUECIMENTO DAS VELAS/
AVARIA PRÉ-AQUECIMENTO DAS VELAS ................. 173
PRESENÇA DE ÁGUA NO FILTRO DO GASÓLEO ........ 174
INTERVENÇÃO DO INTERRUPTOR INERCIAL
DE CORTE DE COMBUSTÍVEL.............................. 174
AVARIA NO SISTEMA ABS ................................... 175AVARIA EBD...................................................... 175
SISTEMA VDC .................................................. 175
AVARIA HILL HOLDER ........................................ 176
SISTEMA ASR (ANTI-DERRAPAGEM DS RODAS)....... 176
AVARIA DAS LUZES EXTERNAS............................. 176
AVARIA DAS LUZES DE STOP ............................... 177
LUZES DO FAROL DE NEVOEIRO TRASEIRO ............ 177
LUZES DO FAROL DE NEVOEIRO........................... 177
LUZES DE MÍNIMOS/FOLLOW ME HOME .............. 177
LUZES DOS FARÓIS DE MÉDIOS........................... 177
LUZES DOS FARÓIS DE MÁXIMOS........................ 177
INDICADOR DE DIRECÇÃO ESQUERDO................... 177
INDICADOR DE DIRECÇÃO DIREITO....................... 177
AVARIA SENSOR CREPUSCULAR............................. 178
AVARIA SENSOR DE CHUVA.................................. 178
AVARIA DOS SENSORES DE ESTACIONAMENTO ....... 178
RESERVA DE COMBUSTÍVEL - LIMITADA AUTONOMIA 178
CRUISE CONTROL ............................................. 178
ARMADILHA DAS PARTÍCULAS TÓXICAS ENTUPIDA .. 178
AVARIA NO SISTEMA DE ANTI-ENTALAMENTO
DOS VIDROS.................................................... 179
INSUFICIENTE NÍVEL DO LÍQUIDO
LAVA PÁRA-BRISAS ............................................ 179
VELOCIDADE LIMITE SUPERADA........................... 179
AVARIA SISTEMA T.P.M.S. ................................... 179
CONTROLAR PRESSÃO DOS PNEUS ...................... 179
INSUFICIENTE PRESSÃO DOS PNEUS .................... 180
PRESSÃO DOS PNEUS NÃO ADEQUADA
À VELOCIDADE.................................................. 180
165-180 Alfa 159 P 4-06-2008 11:22 Pagina 165

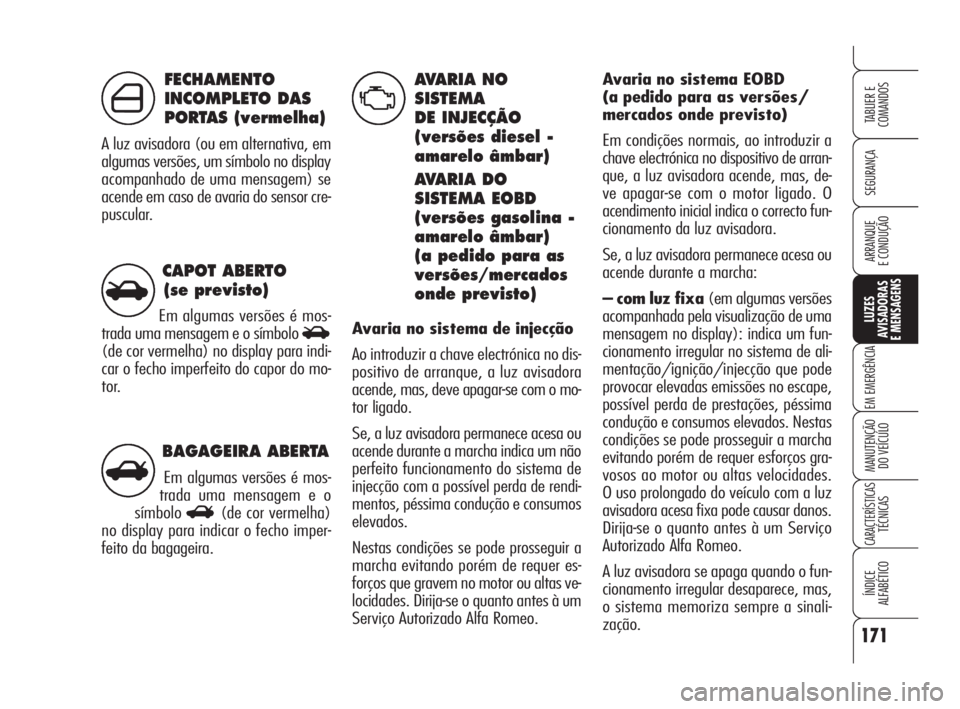

BAGAGEIRA ABERTA
Em algumas versões é mos-
trada uma mensagem e o
símbolo
R(de cor vermelha)
no display para indicar o fecho imper-
feito da bagageira.
CAPOT ABERTO
(se previsto)
Em algumas versões é mos-
trada uma mensagem e o símbolo
S
(de cor vermelha) no display para indi-
car o fecho imperfeito do capor do mo-
tor.
171
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
AVARIA NO
SISTEMA
DE INJECÇÃO
(versões diesel -
amarelo âmbar)
AVARIA DO
SISTEMA EOBD
(versões gasolina -
amarelo âmbar)
(a pedido para as
versões/mercados
onde previsto)
Avaria no sistema de injecção
Ao introduzir a chave electrónica no dis-
positivo de arranque, a luz avisadora
acende, mas, deve apagar-se com o mo-
tor ligado.
Se, a luz avisadora permanece acesa ou
acende durante a marcha indica um não
perfeito funcionamento do sistema de
injecção com a possível perda de rendi-
mentos, péssima condução e consumos
elevados.
Nestas condições se pode prosseguir a
marcha evitando porém de requer es-
forços que gravem no motor ou altas ve-
locidades. Dirija-se o quanto antes à um
Serviço Autorizado Alfa Romeo.Avaria no sistema EOBD
(a pedido para as versões/
mercados onde previsto)
Em condições normais, ao introduzir a
chave electrónica no dispositivo de arran-
que, a luz avisadora acende, mas, de-
ve apagar-se com o motor ligado. O
acendimento inicial indica o correcto fun-
cionamento da luz avisadora.
Se, a luz avisadora permanece acesa ou
acende durante a marcha:
– com luz fixa (em algumas versões
acompanhada pela visualização de uma
mensagem no display): indica um fun-
cionamento irregular no sistema de ali-
mentação/ignição/injecção que pode
provocar elevadas emissões no escape,
possível perda de prestações, péssima
condução e consumos elevados. Nestas
condições se pode prosseguir a marcha
evitando porém de requer esforços gra-
vosos ao motor ou altas velocidades.
O uso prolongado do veículo com a luz
avisadora acesa fixa pode causar danos.
Dirija-se o quanto antes à um Serviço
Autorizado Alfa Romeo.
A luz avisadora se apaga quando o fun-
cionamento irregular desaparece, mas,
o sistema memoriza sempre a sinali-
zação.
FECHAMENTO
INCOMPLETO DAS
PORTAS (vermelha)
A luz avisadora (ou em alternativa, em
algumas versões, um símbolo no display
acompanhado de uma mensagem) se
acende em caso de avaria do sensor cre-
puscular.
U´
S
R
165-180 Alfa 159 P 4-06-2008 11:22 Pagina 171

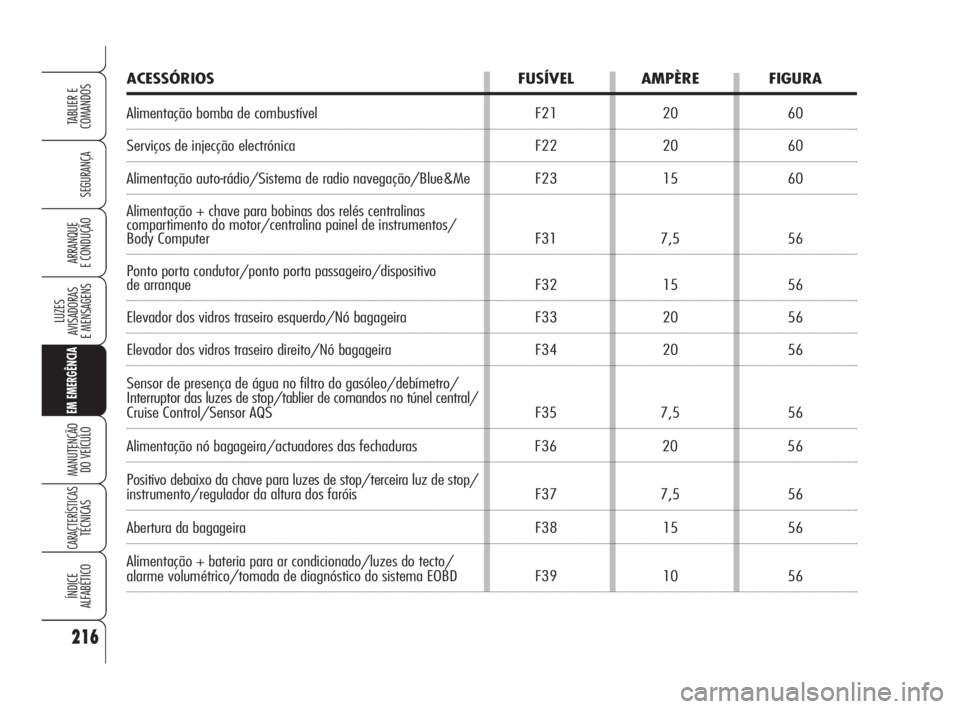

ACESSÓRIOS FUSÍVEL AMPÈRE FIGURA
Alimentação bomba de combustível F21 20 60
Serviços de injecção electrónica F22 20 60
Alimentação auto-rádio/Sistema de radio navegação/Blue&Me F23 15 60
Alimentação + chave para bobinas dos relés centralinas
compartimento do motor/centralina painel de instrumentos/
Body Computer F31 7,5 56
Ponto porta condutor/ponto porta passageiro/dispositivo
de arranque F32 15 56
Elevador dos vidros traseiro esquerdo/Nó bagageira F33 20 56
Elevador dos vidros traseiro direito/Nó bagageira F34 20 56
Sensor de presença de água no filtro do gasóleo/debímetro/
Interruptor das luzes de stop/tablier de comandos no túnel central/
Cruise Control/Sensor AQS F35 7,5 56
Alimentação nó bagageira/actuadores das fechaduras F36 20 56
Positivo debaixo da chave para luzes de stop/terceira luz de stop/
instrumento/regulador da altura dos faróis F37 7,5 56
Abertura da bagageira F38 15 56
Alimentação + bateria para ar condicionado/luzes do tecto/
alarme volumétrico/tomada de diagnóstico do sistema EOBD F39 10 56
216
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
181-222 Alfa 159 P 4-06-2008 11:23 Pagina 216

320
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

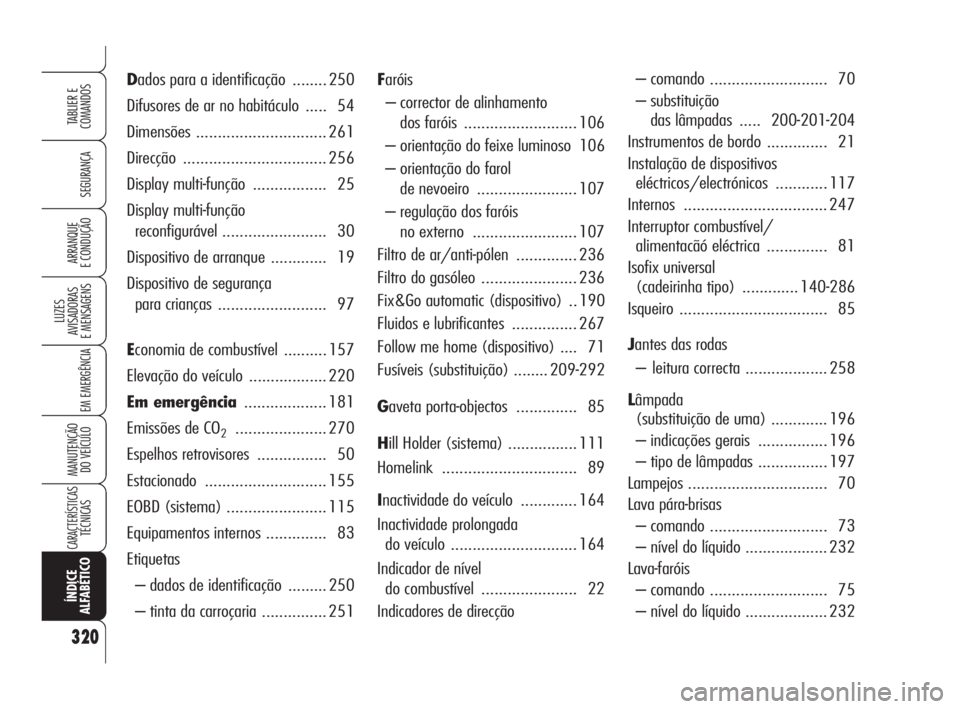

Faróis
– corrector de alinhamento
dos faróis .......................... 106
– orientação do feixe luminoso 106
– orientação do farol
de nevoeiro ....................... 107
– regulação dos faróis
no externo ........................ 107
Filtro de ar/anti-pólen .............. 236
Filtro do gasóleo ...................... 236
Fix&Go automatic (dispositivo) .. 190
Fluidos e lubrificantes ............... 267
Follow me home (dispositivo) .... 71
Fusíveis (substituição) ........ 209-292
Gaveta porta-objectos .............. 85
Hill Holder (sistema) ................ 111
Homelink............................... 89
Inactividade do veículo ............. 164
Inactividade prolongada
do veículo ............................. 164
Indicador de nível
do combustível ...................... 22
Indicadores de direcção– comando ........................... 70
– substituição
das lâmpadas ..... 200-201-204
Instrumentos de bordo .............. 21
Instalação de dispositivos
eléctricos/electrónicos............ 117
Internos ................................. 247
Interruptor combustível/
alimentacãó eléctrica .............. 81
Isofix universal
(cadeirinha tipo) ............. 140-286
Isqueiro.................................. 85
Jantes das rodas
– leitura correcta ................... 258
Lâmpada
(substituição de uma) ............. 196
– indicações gerais ................ 196
– tipo de lâmpadas ................ 197
Lampejos................................ 70
Lava pára-brisas
– comando ........................... 73
– nível do líquido ................... 232
Lava-faróis
– comando ........................... 75
– nível do líquido ................... 232 Dados para a identificação ........ 250
Difusores de ar no habitáculo ..... 54
Dimensões.............................. 261
Direcção................................. 256
Display multi-função ................. 25
Display multi-função
reconfigurável........................ 30
Dispositivo de arranque ............. 19
Dispositivo de segurança
para crianças ......................... 97
Economia de combustível .......... 157
Elevação do veículo .................. 220
Em emergência................... 181
Emissões de CO
2..................... 270
Espelhos retrovisores ................ 50
Estacionado............................ 155
EOBD (sistema) ....................... 115
Equipamentos internos .............. 83
Etiquetas
– dados de identificação ......... 250
– tinta da carroçaria ............... 251
319-328 Alfa 159 P 4-06-2008 11:27 Pagina 320

322
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
Sistema Alfa Romeo CODE ........ 9
Sistema ASR ........................... 112
Sistema EOBD ......................... 115
Sistema Hill Holder .................. 111
Sistema MSR .......................... 114
Sistema S.B.R. ........................ 131
Sistema T.P.M.S. ...................... 122
Sistema VDC ........................... 110
Sistema de predisposição
auto-rádio............................. 116
Substituição dos fusíveis ..... 209-292
Substituição da roda ................. 183
Substituição da
lâmpada externa ............. 196-288
Substituição da
lâmpada interna .............. 205-290
Suspensões............................. 256
Tablier e comandos ............ 6
Tablier porta-instrumentos .......... 7
Tampa do reservatório
de combustível ...................... 126
Telecomando por radiofrequência:
homologações ministeriais ....... 271
Tecto de abrir .......................... 93
Tinta ...................................... 246Trava da direcção ..................... 21
Travões .................................. 256
Travão de mão ........................ 155
T.P.M.S. (sistema) ................... 122
Transmissores rádio e telemóveis 117
Transmissão ............................ 255
Transportar crianças
com segurança ...................... 135
Tubagens de borracha ............... 243
Vão porta copos ...................... 87
Vão de passagem dos esquis ..... 84
Vão porta-óculos ...................... 87
Vão porta-objectos ................... 88
VDC (sistema) ......................... 110
Velocidades máximas ............... 263
Verificação dos níveis ................ 228
Vidros (limpeza) ...................... 247
Vidros eléctricos ....................... 99
Volante (regulação) ................. 49 Porta-bagagens/
porta-esquis .................... 106-285
Portas .................................... 96
Predisposição do auto-rádio ....... 116
Pré-tensores............................ 132
Protecção do meio ambiente ...... 127
Quadro de instrumentos ............ 8
Rendimentos .................. 258
Reboque do veículo .................. 221
Reboque de atrelados ............... 159
Reboque de atrelados
– instalação do gancho
de reboque ........................ 159
Rodas
– características técnicas ......... 257
– substituição ....................... 183
Rodas e pneus ......................... 241
Safe lock (dispositivo) .............. 14
Sensor dos faróis automáticos .... 71
Sensor de chuva ...................... 74
Sensores de estacionamento ...... 118
Segurança........................... 129
Símbolos................................ 9
Sistema ABS ........................... 108
319-328 Alfa 159 P 4-06-2008 11:27 Pagina 322
