2008 YAMAHA XVS1300A Manuale duso (in Italian)

11C-28199-H1
XVS1300A
USO E MANUTENZIONE

HAU26944
DECLARATION of CONFORMITY
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
General manager of quality assurance div.
DICHIARAZIONE DI CONFORMITÀ
YAMAHA MOTOR ELECTRONICS CO., LTD.
1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Giappone
Direttore generale divisione controllo qualità
1
Version up the norm of EN60950 to EN60950-1
To change company name27 Feb. 2006
1 Mar. 2007
2
3Revision record
No. Contents Date
To change contact person and integrate type-designation. 9 Jun. 2005
1
Versione fino alla norma da EN60950 a EN60950-1
Per modificare il nome dell’azienda
27 febbr. 20061 marzo 2007
2
3 Cronologia revisioni
N. Indice Data
Per modificare il contatto e riunire i tipi di designazione.
9 giugno 2005
Date of issue: 1 Aug. 2002
Data di emissione: 1 agosto 2002
Place of issue: Shizuoka, Japan
Luogo di emissione: Shizuoka, Giappone
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC) is in compliance with following norm(s) or documents:
Direttiva R&TTE (1999/5/CE)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Direttiva sui veicoli a due o tre ruote (97/24/CE: capitolo 8, EMC) è conforme con le seguenti norme o documenti:
Kind of equipment: IMMOBILIZER
Type-designation: 5SL-00 Hereby declare that the product:
Tipo di equipaggiamento: IMMOBILIZZATORE
Definizione tipo: 5SL-00 Dichiariamo con la presente che il prodotto:
Company: YAMAHA MOTOR ELECTRONICS CO., LTD.
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 JapanWe
Azienda: YAMAHA MOTOR ELECTRONICS CO., LTD.Indirizzo: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 GiapponeNoi
U11CH1H0.book Page 1 Monday, September 3, 2007 4:24 PM

INTRODUZIONE
HAU10100
Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del XVS1300A, potrete avvalervi della vasta esperienza Yamaha e delle tecnologie più avanzate profuse nella progettazio-
ne e nella costruzione di prodotti di alto livello qualitativo che hanno valso alla Yamaha la sua reputazione di assoluta affidabilità.
Leggete questo manuale senza fretta e da cima a fondo. Potrete godervi tutti i vantaggi che la vostra XVS1300A offre. Il libretto di uso e
manutenzione non fornisce solo istruzioni sul funzionamento, la verifica e la manutenzione del vostro motociclo, ma indica anche come
salvaguardare sé stessi e gli altri evitando problemi e rischio di lesioni.
Inoltre i numerosi consigli contenuti in questo libretto aiutano a mantenere il motociclo nelle migliori condizioni possibili. Se una volta letto
il manuale, avesse ulteriori quesiti da porre, si rivolga liberamente al Suo concessionario Yamaha.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordi sempre di anteporre la sicurezza ad ogni altra cosa.
U11CH1H0.book Page 1 Monday, September 3, 2007 4:24 PM

INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
HAU10151
Le informazioni particolarmente importanti sono evidenziate dai seguenti richiami:NOTA:

Il presente manuale deve considerarsi parte integrante del motociclo e deve sempre rimanere su di esso anche allorché il motociclo
dovesse essere rivenduto.


La Yamaha è alla continua ricerca di soluzioni avanzate da utilizzare nella progettazione e nel costante miglioramento della qualità
del prodotto. In conseguenza di ciò, sebbene questo manuale contenga sul veicolo le informazioni più aggiornate, disponibili alla data
della sua pubblicazione, è possibile che capiti di rilevare delle lievi difformità tra il motociclo e quanto descritto nel manuale. Ove vifossero richieste di ulteriori chiarimenti sul contenuto del manuale, è pregato di consultare il Suo concessionario Yamaha.AVVERTENZA
HWA10030
SI PREGA DI LEGGERE QUESTO LIBRETTO PER INTERO E ATTENTAMENTE PRIMA DI UTILIZZARE QUESTO MOTOCICLO.
*Il prodotto e le specifiche sono soggetti a modifiche senza preavviso.Il simbolo di pericolo significa ATTENZIONE! NE VA DELLA VOSTRA SICUREZZA!
L’inosservanza delle istruzioni contenute nelle AVVERTENZE potrebbe essere causa di lesio-
ni gravi o di decesso
per il conducente del motociclo, per le persone circostanti o per la per-
sona che verifica o ripara il motociclo.
Un richiamo di ATTENZIONE indica la necessità di speciali precauzioni da prendersi per evi-
tare danni materiali al motociclo.
Una NOTA contiene informazioni importanti che facilitano o che rendono più chiare le procedure.
AVVERTENZA
ATTENZIONE:
NOTA:
U11CH1H0.book Page 1 Monday, September 3, 2007 4:24 PM

INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
HAU10200
XVS1300A
USO E MANUTENZIONE
©2007 della Yamaha Motor Co., Ltd.
1a edizione, agosto 2007
Tutti i diritti sono riservati.
È vietata espressamente la ristampa o l’uso
non autorizzato
senza il permesso scritto della
Yamaha Motor Co., Ltd.
Stampato in Giappone.
U11CH1H0.book Page 2 Monday, September 3, 2007 4:24 PM

INDICEINFORMAZIONI DI SICUREZZA ......1-1
DESCRIZIONE ..................................2-1
Vista da sinistra ...............................2-1
Vista da destra.................................2-2

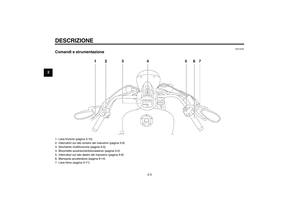

Comandi e strumentazione..............2-3
FUNZIONI DEGLI STRUMENTI E
DEI COMANDI....................................3-1
Sistema immobilizzatore .................3-1
Blocchetto di accensione/
bloccasterzo ................................3-2
Spie di segnalazione e di
avvertimento ................................3-3

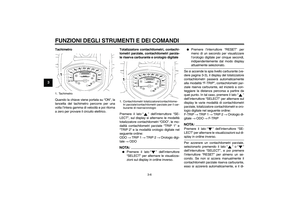

Strumento multifunzione .................3-5
Allarme antifurto (optional) .............3-8
Interruttori manubrio .......................3-9
Leva frizione .................................3-10
Pedale del cambio ........................3-11
Leva del freno ...............................3-11
Pedale del freno ...........................3-11
Tappo del serbatoio del
carburante .................................3-12
Carburante ....................................3-12
Tubetto sfiato serbatoio
carburante .................................3-13
Convertitore catalitico ...................3-14
Sella pilota ....................................3-14
Portacasco ....................................3-15
Regolazione dell’assieme
ammortizzatore .........................3-15Cavalletto laterale ........................ 3-16
Impianto d’interruzione del circuito
di accensione ............................ 3-17
CONTROLLI PRIMA
DELL’UTILIZZO................................. 4-1
Elenco dei controlli prima
dell’utilizzo .................................. 4-2
UTILIZZO E PUNTI IMPORTANTI
RELATIVI ALLA GUIDA.................... 5-1
Accensione del motore ................... 5-1
Cambi di marcia ............................. 5-2
Consigli per ridurre il consumo del
carburante ................................... 5-2
Rodaggio ........................................ 5-3
Parcheggio ..................................... 5-3
MANUTENZIONE PERIODICA E
PICCOLE RIPARAZIONI................... 6-1
Kit di attrezzi in dotazione .............. 6-1
Manutenzione periodica e
lubrificazione ............................... 6-2
Rimozione e installazione del
pannello ...................................... 6-7
Controllo delle candele ................... 6-7
Olio motore e cartuccia filtro olio .... 6-9

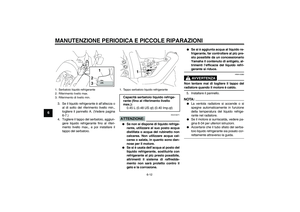

Liquido refrigerante ...................... 6-11
Sostituzione elemento filtrante ..... 6-13
Controllo gioco del cavo
dell’acceleratore ........................ 6-14Gioco valvole ............................... 6-14
Pneumatici ................................... 6-14
Ruote in lega ................................ 6-16
Regolazione gioco della leva
frizione ...................................... 6-17
Regolazione gioco della leva
freno ......................................... 6-17
Regolazione dell’interruttore della
luce stop del freno posteriore ... 6-18
Controllo delle pastiglie del freno
anteriore e posteriore ............... 6-18
Controllo del livello del liquido
freni .......................................... 6-19
Sostituzione del liquido freni ........ 6-20
Tensione della cinghia di
trasmissione ............................. 6-20
Controllo e lubrificazione dei
cavi ........................................... 6-21
Controllo e lubrificazione della
manopola e del cavo
acceleratore .............................. 6-22
Controllo e lubrificazione dei
pedali freno e cambio ............... 6-22
Controllo e lubrificazione delle leve
freno e frizione .......................... 6-22

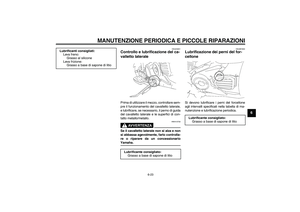

Controllo e lubrificazione del
cavalletto laterale ..................... 6-23
Lubrificazione dei perni del
forcellone .................................. 6-23
Lubrificazione della sospensione
posteriore ................................. 6-24U11CH1H0.book Page 1 Monday, September 3, 2007 4:24 PM

INDICE
Controllo della forcella .................. 6-24
Controllo dello sterzo .................... 6-25
Controllo dei cuscinetti delle
ruote .......................................... 6-25

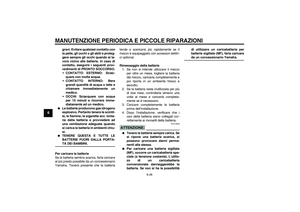

Batteria ......................................... 6-25
Sostituzione dei fusibili ................. 6-27
Sostituzione della lampada faro ... 6-28
Sostituzione della lampadina del
fanalino posteriore/stop ............. 6-30
Sostituzione della lampadina
dell’indicatore di direzione ......... 6-30
Sostituzione della lampada luce
targa .......................................... 6-31
Sostituzione della lampada luce di
posizione anteriore .................... 6-32
Come supportare il motociclo ....... 6-32
Ricerca ed eliminazione guasti ..... 6-33
Tabelle di ricerca ed eliminazione
guasti ........................................ 6-34
PULIZIA E RIMESSAGGIO DEL
MOTOCICLO......................................7-1
Verniciatura opaca, prestare
attenzione ................................... 7-1
Pulizia ............................................. 7-1
Rimessaggio ................................... 7-3CARATTERISTICHE TECNICHE ..... 8-1
INFORMAZIONI PER I
CONSUMATORI................................ 9-1
Numeri di identificazione ................ 9-1
U11CH1H0.book Page 2 Monday, September 3, 2007 4:24 PM

1-1
1
INFORMAZIONI DI SICUREZZA
HAU10281
I MOTOCICLI SONO VEICOLI A DUE
RUOTE SULLO STESSO ASSE LONGI-
TUDINALE. IL LORO UTILIZZO E FUN-
ZIONAMENTO IN SICUREZZA
DIPENDONO DALL’USO DI TECNICHE DI
GUIDA CORRETTE E DALL’ESPERIENZA
DEL PILOTA. TUTTI I PILOTI DEVONO
ESSERE A CONOSCENZA DEI SEGUEN-
TI REQUISITI PRIMA DI UTILIZZARE
QUESTO MOTOCICLO.
IL PILOTA DEVE:

RICEVERE INFORMAZIONI COM-
PLETE DA UNA FONTE COMPE-
TENTE SU TUTTI GLI ASPETTI DEL
FUNZIONAMENTO DEL MOTOCI-
CLO.


RISPETTARE LE AVVERTENZE E
LE ISTRUZIONI DI MANUTENZIONE
CONTENUTI NEL LIBRETTO USO E
MANUTENZIONE.


RICEVERE UN ADDESTRAMENTO
QUALIFICATO NELLE TECNICHE DI
GUIDA CORRETTE ED IN SICUREZ-
ZA.


POTER DISPORRE DI UNA ASSI-
STENZA TECNICA PROFESSIONA-
LE, COME INDICATO NEL
LIBRETTO USO E MANUTENZIONE
E/O RICHIESTO DALLE CONDIZIO-
NI MECCANICHE.Guida in sicurezza


Eseguire sempre i controlli prima
dell’utilizzo. Controlli accurati possono
aiutare a prevenire gli incidenti.


Questo motociclo è stato progettato
per trasportare il pilota ed un passeg-
gero.


La causa prevalente di incidenti tra au-
tomobili e motocicli è che gli automobi-
listi non vedono o identificano i
motocicli nel traffico. Molti incidenti
sono stati provocati da automobilisti
che non avevano visto il motociclo.
Quindi rendersi ben visibili sembra
aver un ottimo effetto riducente
dell’eventualità di questo tipo di inci-
denti.
Pertanto:
Indossare un giubbotto con colori
brillanti.
Stare molto attenti nell’avvicina-
mento e nell’attraversamento degli
incroci, luogo più frequente di inci-
denti per i motocicli.
Viaggiare dove gli altri utenti della
strada possano vedervi. Evitare di
viaggiare nella “zona d’ombra” di un
altro veicolo.


Molti incidenti coinvolgono piloti ine-
sperti. Molti dei piloti coinvolti in inci-
denti non possiedono una patente di
guida motocicli valida.
Accertarsi di essere qualificati, e
prestare il proprio motociclo soltan-
to a piloti esperti.
Essere consci delle proprie capacità
e dei propri limiti. Restando nei pro-
pri limiti, ci si aiuta ad evitare inci-
denti.
Consigliamo di far pratica con il mo-
tociclo in zone dove non c’è traffico,
fino a quando non si sarà preso
completa confidenza con il motoci-
clo e tutti i suoi comandi.


Molti incidenti vengono provocati da
errori di manovra dei piloti dei motoci-
cli. Un errore tipico è allargarsi in curva
a causa dell’ECCESSIVA VELOCITÀ
o dell’inclinazione (angolazione insuffi-
ciente rispetto alla velocità di marcia).
Rispettare sempre i limiti di velocità
e non viaggiare mai più veloci di
quanto lo consentano le condizioni
della strada e del traffico.
Segnalare sempre i cambi di dire-
zione e di corsia. Accertarsi che gli
altri utenti della strada vi vedano.
U11CH1H0.book Page 1 Monday, September 3, 2007 4:24 PM
