2008 YAMAHA XVS1300A Betriebsanleitungen (in German)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3
GAU42531

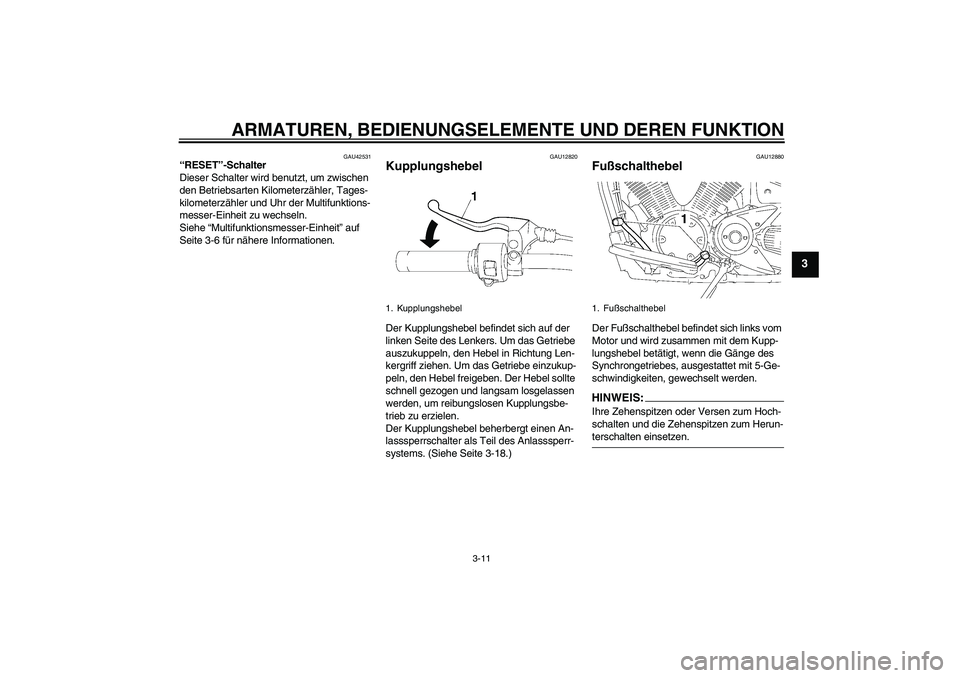

“RESET”-Schalter
Dieser Schalter wird benutzt, um zwischen
den Betriebsarten Kilometerzähler, Tages-
kilometerzähler und Uhr der Multifunktions-
messer-Einheit zu wechseln.
Siehe “Multifunktionsmesser-Einheit” auf
Seite 3-6 für nähere Informationen.
GAU12820
Kupplungshebel Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-18.)
GAU12880
Fußschalthebel Der Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 5-Ge-
schwindigkeiten, gewechselt werden.HINWEIS:Ihre Zehenspitzen oder Versen zum Hoch-
schalten und die Zehenspitzen zum Herun-terschalten einsetzen.
1. Kupplungshebel
1. Fußschalthebel
U11CG1G0.book Page 11 Friday, August 31, 2007 9:08 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3
GAU12890

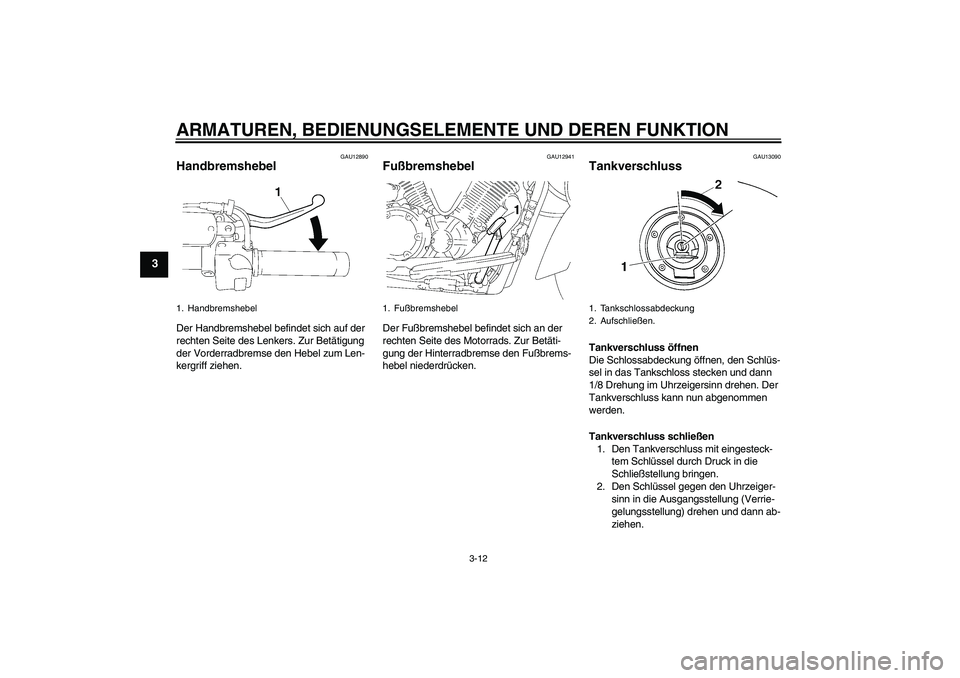

Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
GAU12941
Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU13090
Tankverschluss Tankverschluss öffnen
Die Schlossabdeckung öffnen, den Schlüs-
sel in das Tankschloss stecken und dann
1/8 Drehung im Uhrzeigersinn drehen. Der
Tankverschluss kann nun abgenommen
werden.
Tankverschluss schließen
1. Den Tankverschluss mit eingesteck-
tem Schlüssel durch Druck in die
Schließstellung bringen.
2. Den Schlüssel gegen den Uhrzeiger-
sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann ab-
ziehen.
1. Handbremshebel
1. Fußbremshebel
1. Tankschlossabdeckung
2. Aufschließen.
U11CG1G0.book Page 12 Friday, August 31, 2007 9:08 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3

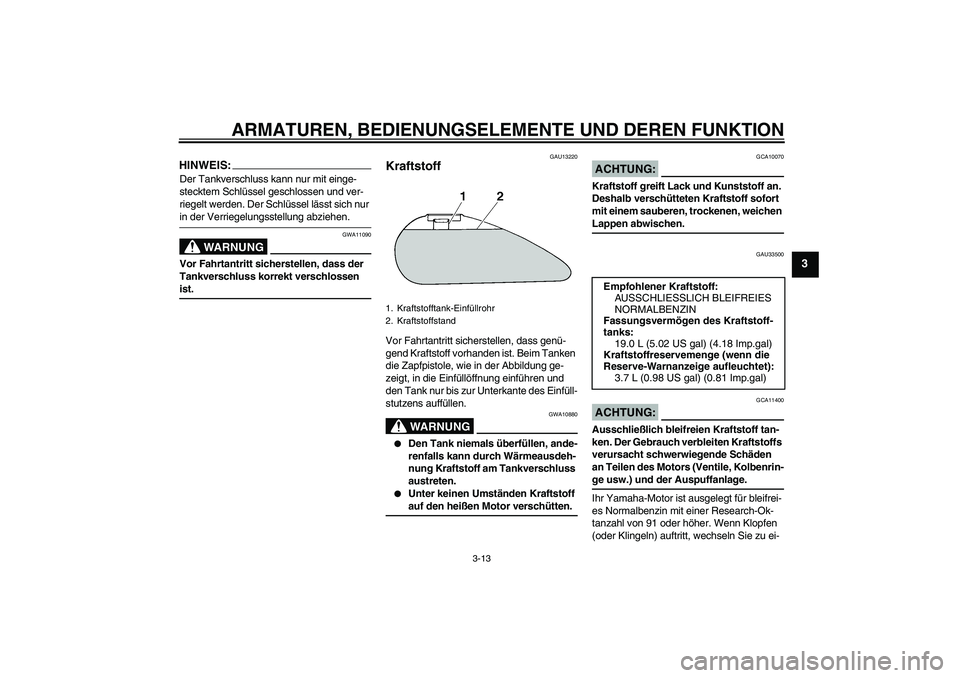

HINWEIS:Der Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur in der Verriegelungsstellung abziehen.
WARNUNG
GWA11090
Vor Fahrtantritt sicherstellen, dass der
Tankverschluss korrekt verschlossen ist.
GAU13220
Kraftstoff Vor Fahrtantritt sicherstellen, dass genü-
gend Kraftstoff vorhanden ist. Beim Tanken
die Zapfpistole, wie in der Abbildung ge-
zeigt, in die Einfüllöffnung einführen und
den Tank nur bis zur Unterkante des Einfüll-
stutzens auffüllen.
WARNUNG
GWA10880


Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluss
austreten.


Unter keinen Umständen Kraftstoff auf den heißen Motor verschütten.
ACHTUNG:
GCA10070
Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem sauberen, trockenen, weichen Lappen abwischen.
GAU33500
ACHTUNG:
GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 91 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
1. Kraftstofftank-Einfüllrohr
2. Kraftstoffstand
Empfohlener Kraftstoff:
AUSSCHLIESSLICH BLEIFREIES
NORMALBENZIN
Fassungsvermögen des Kraftstoff-
tanks:
19.0 L (5.02 US gal) (4.18 Imp.gal)
Kraftstoffreservemenge (wenn die
Reserve-Warnanzeige aufleuchtet):
3.7 L (0.98 US gal) (0.81 Imp.gal)
U11CG1G0.book Page 13 Friday, August 31, 2007 9:08 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
3

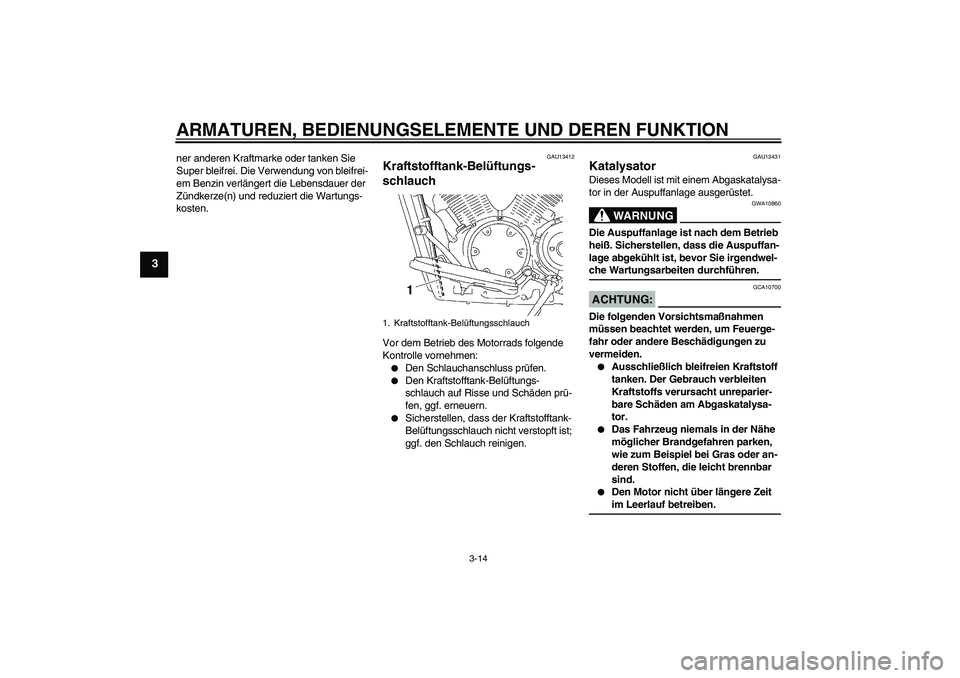

ner anderen Kraftmarke oder tanken Sie
Super bleifrei. Die Verwendung von bleifrei-
em Benzin verlängert die Lebensdauer der
Zündkerze(n) und reduziert die Wartungs-
kosten.
GAU13412
Kraftstofftank-Belüftungs-
schlauch Vor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:

Den Schlauchanschluss prüfen.


Den Kraftstofftank-Belüftungs-
schlauch auf Risse und Schäden prü-
fen, ggf. erneuern.


Sicherstellen, dass der Kraftstofftank-
Belüftungsschlauch nicht verstopft ist;
ggf. den Schlauch reinigen.
GAU13431
Katalysator Dieses Modell ist mit einem Abgaskatalysa-
tor in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10860
Die Auspuffanlage ist nach dem Betrieb
heiß. Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgendwel-che Wartungsarbeiten durchführen.ACHTUNG:
GCA10700
Die folgenden Vorsichtsmaßnahmen
müssen beachtet werden, um Feuerge-
fahr oder andere Beschädigungen zu
vermeiden.

Ausschließlich bleifreien Kraftstoff
tanken. Der Gebrauch verbleiten
Kraftstoffs verursacht unreparier-
bare Schäden am Abgaskatalysa-
tor.


Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel bei Gras oder an-
deren Stoffen, die leicht brennbar
sind.


Den Motor nicht über längere Zeit im Leerlauf betreiben.
1. Kraftstofftank-Belüftungsschlauch
U11CG1G0.book Page 14 Friday, August 31, 2007 9:08 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
3
GAU42750

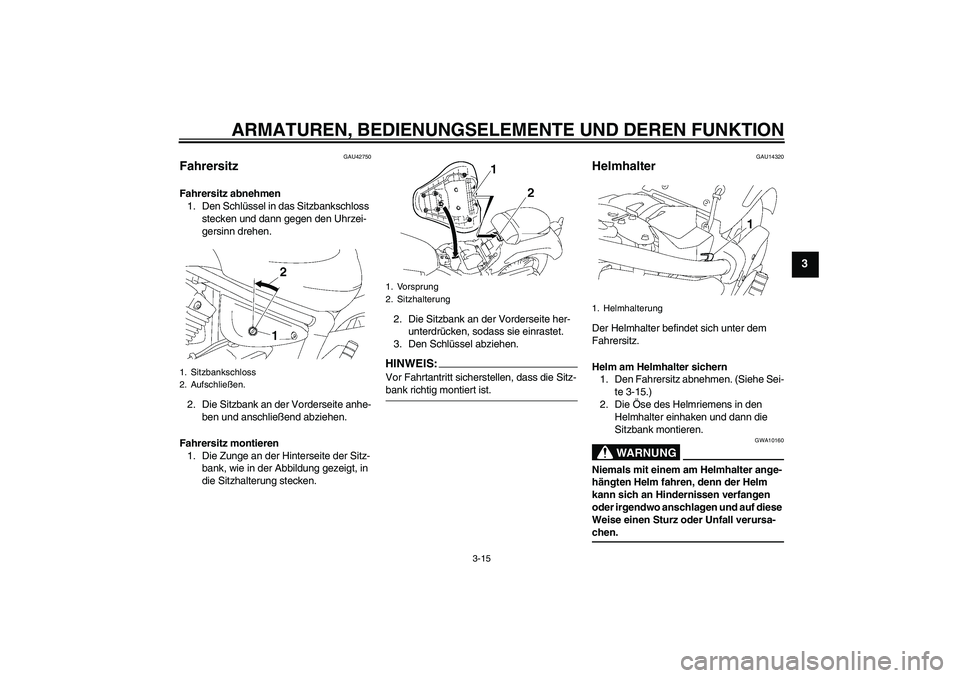

Fahrersitz Fahrersitz abnehmen
1. Den Schlüssel in das Sitzbankschloss
stecken und dann gegen den Uhrzei-
gersinn drehen.
2. Die Sitzbank an der Vorderseite anhe-
ben und anschließend abziehen.
Fahrersitz montieren
1. Die Zunge an der Hinterseite der Sitz-
bank, wie in der Abbildung gezeigt, in
die Sitzhalterung stecken.2. Die Sitzbank an der Vorderseite her-
unterdrücken, sodass sie einrastet.
3. Den Schlüssel abziehen.
HINWEIS:Vor Fahrtantritt sicherstellen, dass die Sitz-bank richtig montiert ist.
GAU14320
Helmhalter Der Helmhalter befindet sich unter dem
Fahrersitz.
Helm am Helmhalter sichern
1. Den Fahrersitz abnehmen. (Siehe Sei-
te 3-15.)
2. Die Öse des Helmriemens in den
Helmhalter einhaken und dann die
Sitzbank montieren.
WARNUNG
GWA10160
Niemals mit einem am Helmhalter ange-
hängten Helm fahren, denn der Helm
kann sich an Hindernissen verfangen
oder irgendwo anschlagen und auf diese
Weise einen Sturz oder Unfall verursa-chen.
1. Sitzbankschloss
2. Aufschließen.
1. Vorsprung
2. Sitzhalterung
1. Helmhalterung
U11CG1G0.book Page 15 Friday, August 31, 2007 9:08 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3

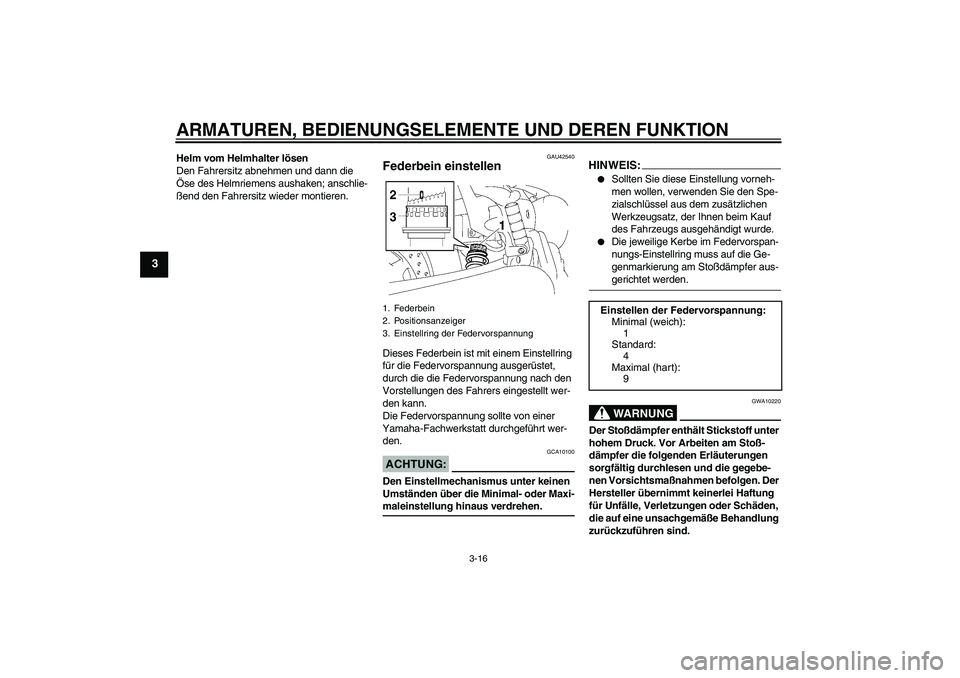

Helm vom Helmhalter lösen
Den Fahrersitz abnehmen und dann die
Öse des Helmriemens aushaken; anschlie-
ßend den Fahrersitz wieder montieren.
GAU42540
Federbein einstellen Dieses Federbein ist mit einem Einstellring
für die Federvorspannung ausgerüstet,
durch die die Federvorspannung nach den
Vorstellungen des Fahrers eingestellt wer-
den kann.
Die Federvorspannung sollte von einer
Yamaha-Fachwerkstatt durchgeführt wer-
den.ACHTUNG:
GCA10100
Den Einstellmechanismus unter keinen
Umständen über die Minimal- oder Maxi-maleinstellung hinaus verdrehen.
HINWEIS:

Sollten Sie diese Einstellung vorneh-
men wollen, verwenden Sie den Spe-
zialschlüssel aus dem zusätzlichen
Werkzeugsatz, der Ihnen beim Kauf
des Fahrzeugs ausgehändigt wurde.


Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muss auf die Ge-
genmarkierung am Stoßdämpfer aus-gerichtet werden.WARNUNG
GWA10220
Der Stoßdämpfer enthält Stickstoff unter
hohem Druck. Vor Arbeiten am Stoß-
dämpfer die folgenden Erläuterungen
sorgfältig durchlesen und die gegebe-
nen Vorsichtsmaßnahmen befolgen. Der
Hersteller übernimmt keinerlei Haftung
für Unfälle, Verletzungen oder Schäden,
die auf eine unsachgemäße Behandlung
zurückzuführen sind.
1. Federbein
2. Positionsanzeiger
3. Einstellring der Federvorspannung
Einstellen der Federvorspannung:
Minimal (weich):
1
Standard:
4
Maximal (hart):
9
U11CG1G0.book Page 16 Friday, August 31, 2007 9:08 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
3

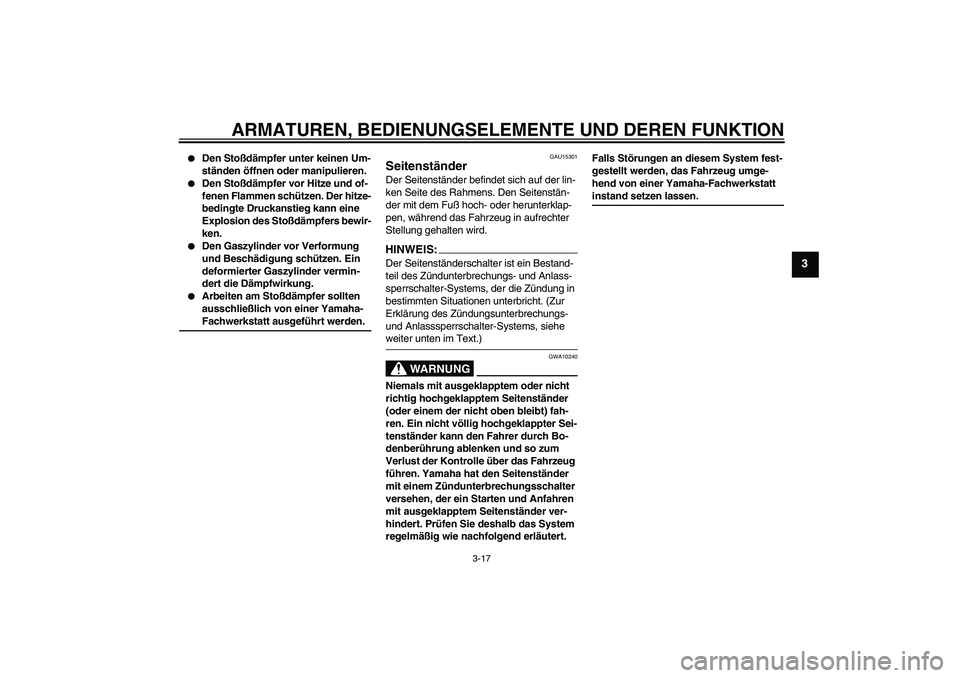

Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.


Den Stoßdämpfer vor Hitze und of-
fenen Flammen schützen. Der hitze-
bedingte Druckanstieg kann eine
Explosion des Stoßdämpfers bewir-
ken.


Den Gaszylinder vor Verformung
und Beschädigung schützen. Ein
deformierter Gaszylinder vermin-
dert die Dämpfwirkung.


Arbeiten am Stoßdämpfer sollten
ausschließlich von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU15301
Seitenständer Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder herunterklap-
pen, während das Fahrzeug in aufrechter
Stellung gehalten wird.HINWEIS:Der Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Zur
Erklärung des Zündungsunterbrechungs-
und Anlasssperrschalter-Systems, siehe weiter unten im Text.)
WARNUNG
GWA10240
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch Bo-
denberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
regelmäßig wie nachfolgend erläutert. Falls Störungen an diesem System fest-
gestellt werden, das Fahrzeug umge-
hend von einer Yamaha-Fachwerkstatt
instand setzen lassen.
U11CG1G0.book Page 17 Friday, August 31, 2007 9:08 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-18
3
GAU44890

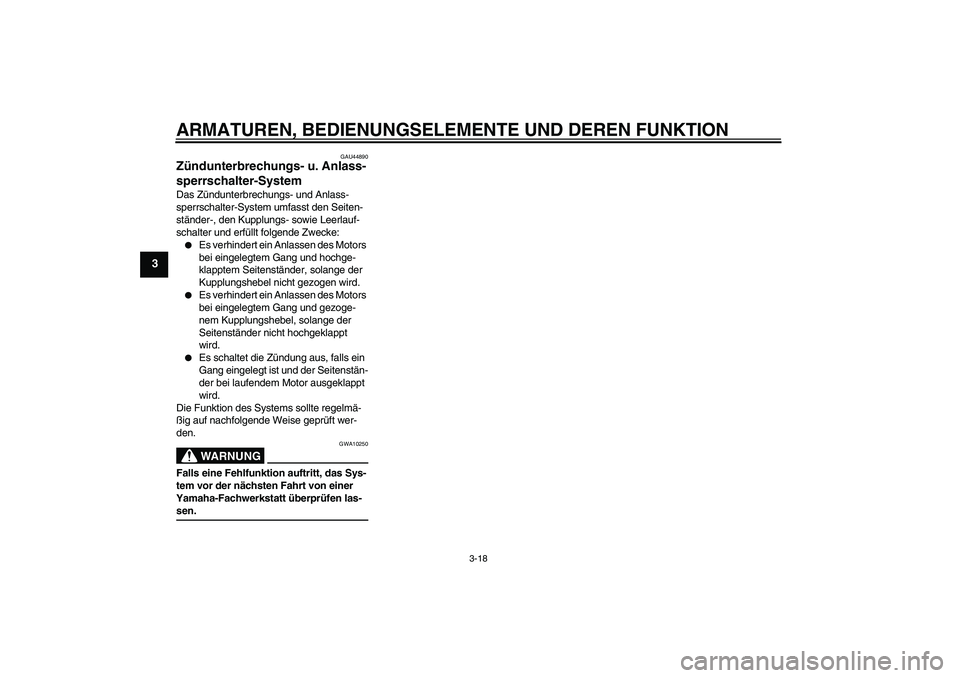

Zündunterbrechungs- u. Anlass-
sperrschalter-System Das Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst den Seiten-
ständer-, den Kupplungs- sowie Leerlauf-
schalter und erfüllt folgende Zwecke:

Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.


Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt
wird.


Es schaltet die Zündung aus, falls ein
Gang eingelegt ist und der Seitenstän-
der bei laufendem Motor ausgeklappt
wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.WARNUNG
GWA10250
Falls eine Fehlfunktion auftritt, das Sys-
tem vor der nächsten Fahrt von einer
Yamaha-Fachwerkstatt überprüfen las-sen.U11CG1G0.book Page 18 Friday, August 31, 2007 9:08 AM
