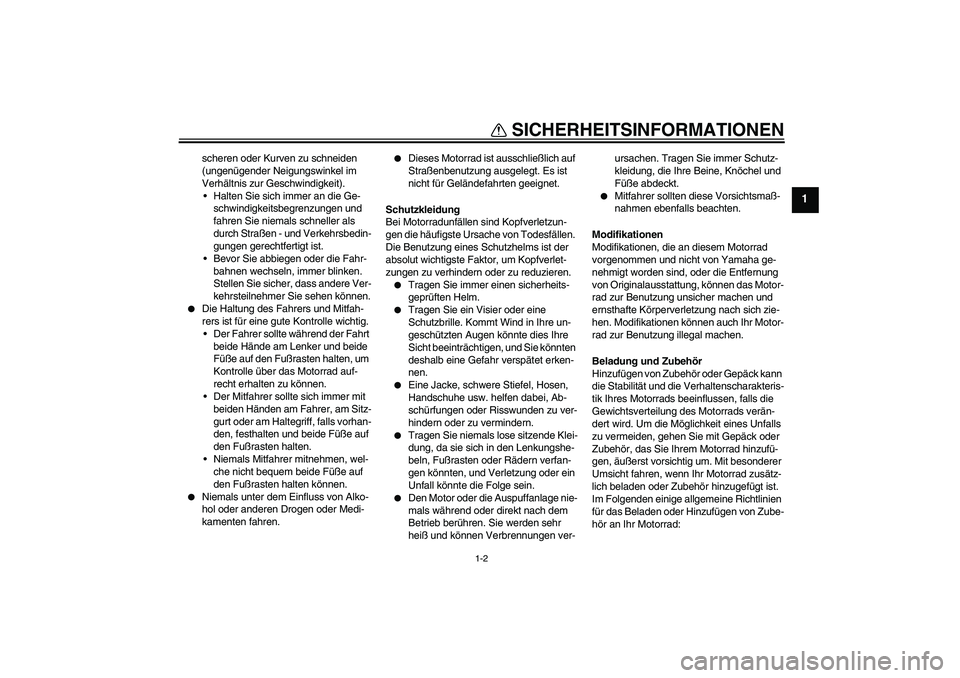

SICHERHEITSINFORMATIONEN
1-2
1
scheren oder Kurven zu schneiden
(ungenügender Neigungswinkel im
Verhältnis zur Geschwindigkeit).
Halten Sie sich immer an die Ge-
schwindigkeitsbegrenzungen und
fahren Sie niemals schneller als
durch Straßen - und Verkehrsbedin-
gungen gerechtfertigt ist.
Bevor Sie abbiegen oder die Fahr-
bahnen wechseln, immer blinken.
Stellen Sie sicher, dass andere Ver-
kehrsteilnehmer Sie sehen können.


Die Haltung des Fahrers und Mitfah-
rers ist für eine gute Kontrolle wichtig.
Der Fahrer sollte während der Fahrt
beide Hände am Lenker und beide
Füße auf den Fußrasten halten, um
Kontrolle über das Motorrad auf-
recht erhalten zu können.
Der Mitfahrer sollte sich immer mit
beiden Händen am Fahrer, am Sitz-
gurt oder am Haltegriff, falls vorhan-
den, festhalten und beide Füße auf
den Fußrasten halten.
Niemals Mitfahrer mitnehmen, wel-
che nicht bequem beide Füße auf
den Fußrasten halten können.


Niemals unter dem Einfluss von Alko-
hol oder anderen Drogen oder Medi-
kamenten fahren.


Dieses Motorrad ist ausschließlich auf
Straßenbenutzung ausgelegt. Es ist
nicht für Geländefahrten geeignet.
Schutzkleidung
Bei Motorradunfällen sind Kopfverletzun-
gen die häufigste Ursache von Todesfällen.
Die Benutzung eines Schutzhelms ist der
absolut wichtigste Faktor, um Kopfverlet-
zungen zu verhindern oder zu reduzieren.


Tragen Sie immer einen sicherheits-
geprüften Helm.


Tragen Sie ein Visier oder eine
Schutzbrille. Kommt Wind in Ihre un-
geschützten Augen könnte dies Ihre
Sicht beeinträchtigen, und Sie könnten
deshalb eine Gefahr verspätet erken-
nen.


Eine Jacke, schwere Stiefel, Hosen,
Handschuhe usw. helfen dabei, Ab-
schürfungen oder Risswunden zu ver-
hindern oder zu vermindern.


Tragen Sie niemals lose sitzende Klei-
dung, da sie sich in den Lenkungshe-
beln, Fußrasten oder Rädern verfan-
gen könnten, und Verletzung oder ein
Unfall könnte die Folge sein.


Den Motor oder die Auspuffanlage nie-
mals während oder direkt nach dem
Betrieb berühren. Sie werden sehr
heiß und können Verbrennungen ver-ursachen. Tragen Sie immer Schutz-
kleidung, die Ihre Beine, Knöchel und
Füße abdeckt.


Mitfahrer sollten diese Vorsichtsmaß-
nahmen ebenfalls beachten.
Modifikationen
Modifikationen, die an diesem Motorrad
vorgenommen und nicht von Yamaha ge-
nehmigt worden sind, oder die Entfernung
von Originalausstattung, können das Motor-
rad zur Benutzung unsicher machen und
ernsthafte Körperverletzung nach sich zie-
hen. Modifikationen können auch Ihr Motor-
rad zur Benutzung illegal machen.
Beladung und Zubehör
Hinzufügen von Zubehör oder Gepäck kann
die Stabilität und die Verhaltenscharakteris-
tik Ihres Motorrads beeinflussen, falls die
Gewichtsverteilung des Motorrads verän-
dert wird. Um die Möglichkeit eines Unfalls
zu vermeiden, gehen Sie mit Gepäck oder
Zubehör, das Sie Ihrem Motorrad hinzufü-
gen, äußerst vorsichtig um. Mit besonderer
Umsicht fahren, wenn Ihr Motorrad zusätz-
lich beladen oder Zubehör hinzugefügt ist.
Im Folgenden einige allgemeine Richtlinien
für das Beladen oder Hinzufügen von Zube-
hör an Ihr Motorrad:
U11CG1G0.book Page 2 Friday, August 31, 2007 9:08 AM

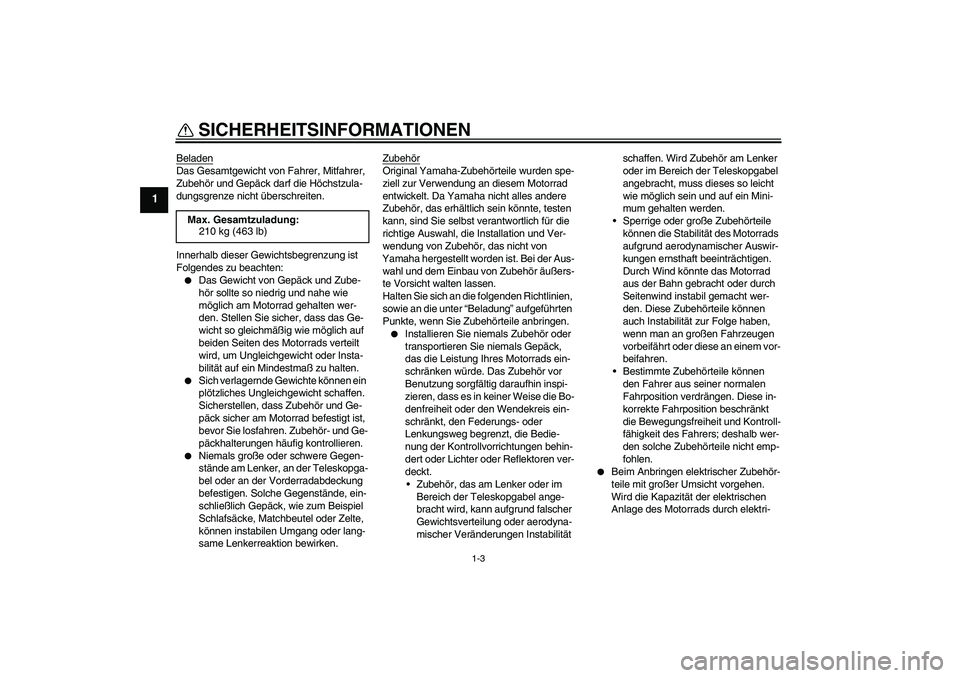

SICHERHEITSINFORMATIONEN
1-3
1
BeladenDas Gesamtgewicht von Fahrer, Mitfahrer,
Zubehör und Gepäck darf die Höchstzula-
dungsgrenze nicht überschreiten.
Innerhalb dieser Gewichtsbegrenzung ist
Folgendes zu beachten:

Das Gewicht von Gepäck und Zube-
hör sollte so niedrig und nahe wie
möglich am Motorrad gehalten wer-
den. Stellen Sie sicher, dass das Ge-
wicht so gleichmäßig wie möglich auf
beiden Seiten des Motorrads verteilt
wird, um Ungleichgewicht oder Insta-
bilität auf ein Mindestmaß zu halten.


Sich verlagernde Gewichte können ein
plötzliches Ungleichgewicht schaffen.
Sicherstellen, dass Zubehör und Ge-
päck sicher am Motorrad befestigt ist,
bevor Sie losfahren. Zubehör- und Ge-
päckhalterungen häufig kontrollieren.


Niemals große oder schwere Gegen-
stände am Lenker, an der Teleskopga-
bel oder an der Vorderradabdeckung
befestigen. Solche Gegenstände, ein-
schließlich Gepäck, wie zum Beispiel
Schlafsäcke, Matchbeutel oder Zelte,
können instabilen Umgang oder lang-
same Lenkerreaktion bewirken.Zubehör
Original Yamaha-Zubehörteile wurden spe-
ziell zur Verwendung an diesem Motorrad
entwickelt. Da Yamaha nicht alles andere
Zubehör, das erhältlich sein könnte, testen
kann, sind Sie selbst verantwortlich für die
richtige Auswahl, die Installation und Ver-
wendung von Zubehör, das nicht von
Yamaha hergestellt worden ist. Bei der Aus-
wahl und dem Einbau von Zubehör äußers-
te Vorsicht walten lassen.
Halten Sie sich an die folgenden Richtlinien,
sowie an die unter “Beladung” aufgeführten
Punkte, wenn Sie Zubehörteile anbringen.

Installieren Sie niemals Zubehör oder
transportieren Sie niemals Gepäck,
das die Leistung Ihres Motorrads ein-
schränken würde. Das Zubehör vor
Benutzung sorgfältig daraufhin inspi-
zieren, dass es in keiner Weise die Bo-
denfreiheit oder den Wendekreis ein-
schränkt, den Federungs- oder
Lenkungsweg begrenzt, die Bedie-
nung der Kontrollvorrichtungen behin-
dert oder Lichter oder Reflektoren ver-
deckt.
Zubehör, das am Lenker oder im
Bereich der Teleskopgabel ange-
bracht wird, kann aufgrund falscher
Gewichtsverteilung oder aerodyna-
mischer Veränderungen Instabilität schaffen. Wird Zubehör am Lenker
oder im Bereich der Teleskopgabel
angebracht, muss dieses so leicht
wie möglich sein und auf ein Mini-
mum gehalten werden.
Sperrige oder große Zubehörteile
können die Stabilität des Motorrads
aufgrund aerodynamischer Auswir-
kungen ernsthaft beeinträchtigen.
Durch Wind könnte das Motorrad
aus der Bahn gebracht oder durch
Seitenwind instabil gemacht wer-
den. Diese Zubehörteile können
auch Instabilität zur Folge haben,
wenn man an großen Fahrzeugen
vorbeifährt oder diese an einem vor-
beifahren.
Bestimmte Zubehörteile können
den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese in-
korrekte Fahrposition beschränkt
die Bewegungsfreiheit und Kontroll-
fähigkeit des Fahrers; deshalb wer-
den solche Zubehörteile nicht emp-
fohlen.


Beim Anbringen elektrischer Zubehör-
teile mit großer Umsicht vorgehen.
Wird die Kapazität der elektrischen
Anlage des Motorrads durch elektri- Max. Gesamtzuladung:
210 kg (463 lb)
U11CG1G0.book Page 3 Friday, August 31, 2007 9:08 AM

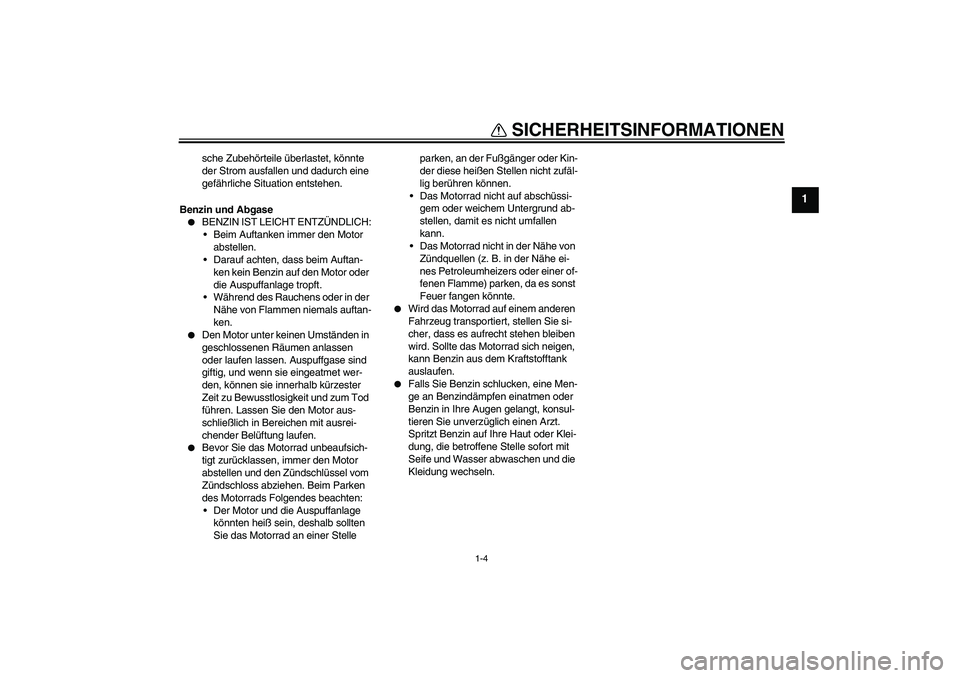

SICHERHEITSINFORMATIONEN
1-4
1
sche Zubehörteile überlastet, könnte
der Strom ausfallen und dadurch eine
gefährliche Situation entstehen.
Benzin und Abgase


BENZIN IST LEICHT ENTZÜNDLICH:
Beim Auftanken immer den Motor
abstellen.
Darauf achten, dass beim Auftan-
ken kein Benzin auf den Motor oder
die Auspuffanlage tropft.
Während des Rauchens oder in der
Nähe von Flammen niemals auftan-
ken.


Den Motor unter keinen Umständen in
geschlossenen Räumen anlassen
oder laufen lassen. Auspuffgase sind
giftig, und wenn sie eingeatmet wer-
den, können sie innerhalb kürzester
Zeit zu Bewusstlosigkeit und zum Tod
führen. Lassen Sie den Motor aus-
schließlich in Bereichen mit ausrei-
chender Belüftung laufen.


Bevor Sie das Motorrad unbeaufsich-
tigt zurücklassen, immer den Motor
abstellen und den Zündschlüssel vom
Zündschloss abziehen. Beim Parken
des Motorrads Folgendes beachten:
Der Motor und die Auspuffanlage
könnten heiß sein, deshalb sollten
Sie das Motorrad an einer Stelle parken, an der Fußgänger oder Kin-
der diese heißen Stellen nicht zufäl-
lig berühren können.
Das Motorrad nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann.
Das Motorrad nicht in der Nähe von
Zündquellen (z. B. in der Nähe ei-
nes Petroleumheizers oder einer of-
fenen Flamme) parken, da es sonst
Feuer fangen könnte.


Wird das Motorrad auf einem anderen
Fahrzeug transportiert, stellen Sie si-
cher, dass es aufrecht stehen bleiben
wird. Sollte das Motorrad sich neigen,
kann Benzin aus dem Kraftstofftank
auslaufen.


Falls Sie Benzin schlucken, eine Men-
ge an Benzindämpfen einatmen oder
Benzin in Ihre Augen gelangt, konsul-
tieren Sie unverzüglich einen Arzt.
Spritzt Benzin auf Ihre Haut oder Klei-
dung, die betroffene Stelle sofort mit
Seife und Wasser abwaschen und die
Kleidung wechseln.
U11CG1G0.book Page 4 Friday, August 31, 2007 9:08 AM

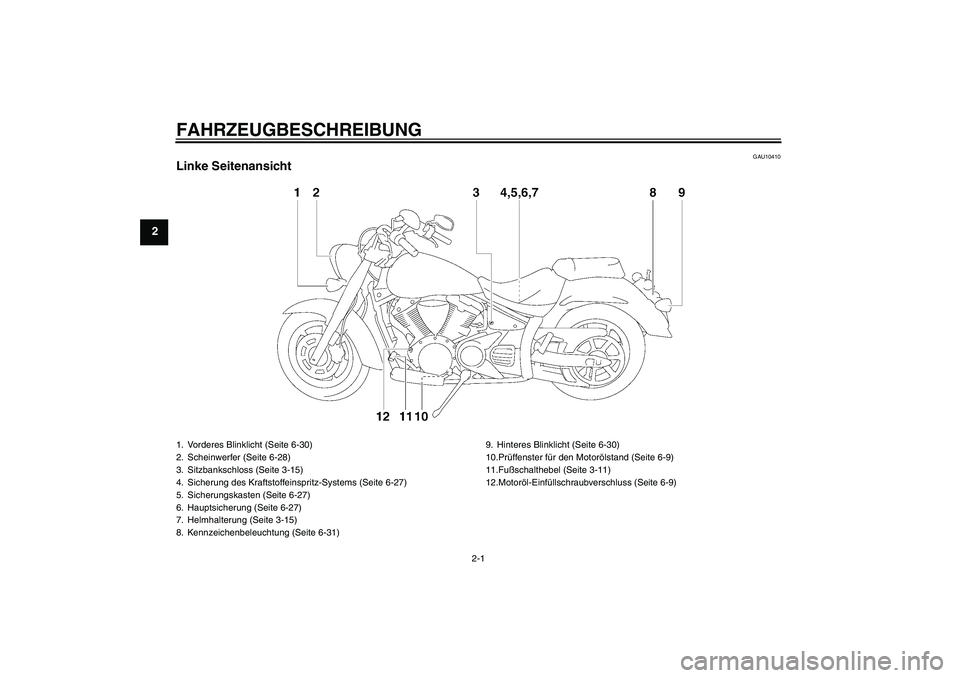

FAHRZEUGBESCHREIBUNG
2-1
2
GAU10410
Linke Seitenansicht1. Vorderes Blinklicht (Seite 6-30)
2. Scheinwerfer (Seite 6-28)
3. Sitzbankschloss (Seite 3-15)
4. Sicherung des Kraftstoffeinspritz-Systems (Seite 6-27)
5. Sicherungskasten (Seite 6-27)
6. Hauptsicherung (Seite 6-27)
7. Helmhalterung (Seite 3-15)
8. Kennzeichenbeleuchtung (Seite 6-31)9. Hinteres Blinklicht (Seite 6-30)
10.Prüffenster für den Motorölstand (Seite 6-9)
11.Fußschalthebel (Seite 3-11)
12.Motoröl-Einfüllschraubverschluss (Seite 6-9)U11CG1G0.book Page 1 Friday, August 31, 2007 9:08 AM

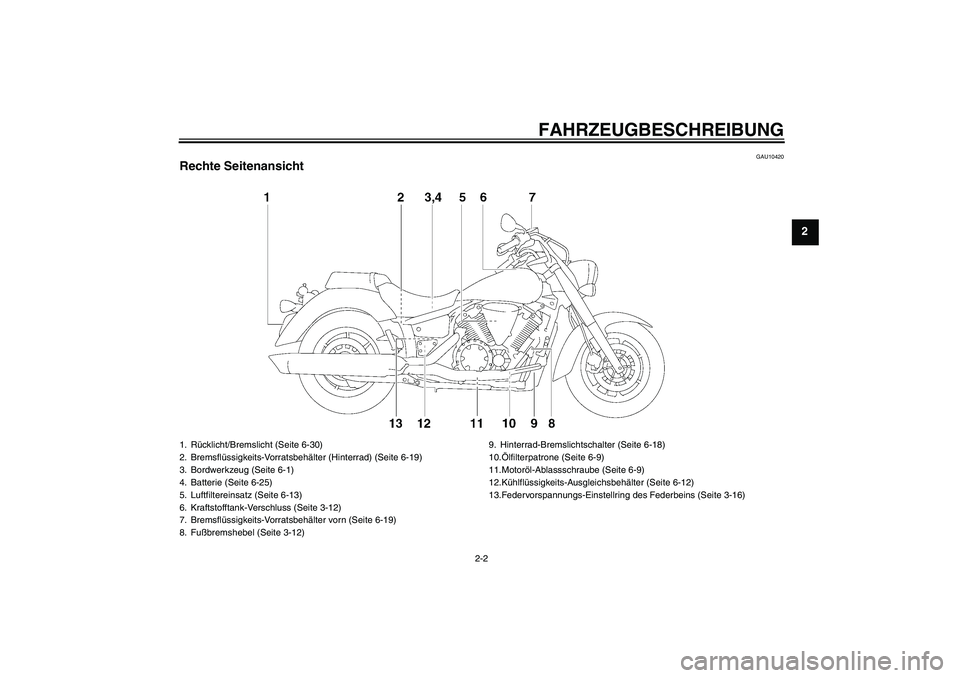

FAHRZEUGBESCHREIBUNG
2-2
2
GAU10420
Rechte Seitenansicht1. Rücklicht/Bremslicht (Seite 6-30)
2. Bremsflüssigkeits-Vorratsbehälter (Hinterrad) (Seite 6-19)
3. Bordwerkzeug (Seite 6-1)
4. Batterie (Seite 6-25)
5. Luftfiltereinsatz (Seite 6-13)
6. Kraftstofftank-Verschluss (Seite 3-12)
7. Bremsflüssigkeits-Vorratsbehälter vorn (Seite 6-19)
8. Fußbremshebel (Seite 3-12)9. Hinterrad-Bremslichtschalter (Seite 6-18)
10.Ölfilterpatrone (Seite 6-9)
11.Motoröl-Ablassschraube (Seite 6-9)
12.Kühlflüssigkeits-Ausgleichsbehälter (Seite 6-12)
13.Federvorspannungs-Einstellring des Federbeins (Seite 3-16)
U11CG1G0.book Page 2 Friday, August 31, 2007 9:08 AM

FAHRZEUGBESCHREIBUNG
2-3
2
GAU10430
Bedienungselemente und Instrumente1. Kupplungshebel (Seite 3-11)
2. Linke Lenkerschalter (Seite 3-9)
3. Multifunktionsmesser-Einheit (Seite 3-6)
4. Zündschloss/Lenkschloss (Seite 3-2)
5. Rechte Lenkerschalter (Seite 3-9)
6. Gasdrehgriff (Seite 6-14)
7. Handbremshebel (Seite 3-12)U11CG1G0.book Page 3 Friday, August 31, 2007 9:08 AM

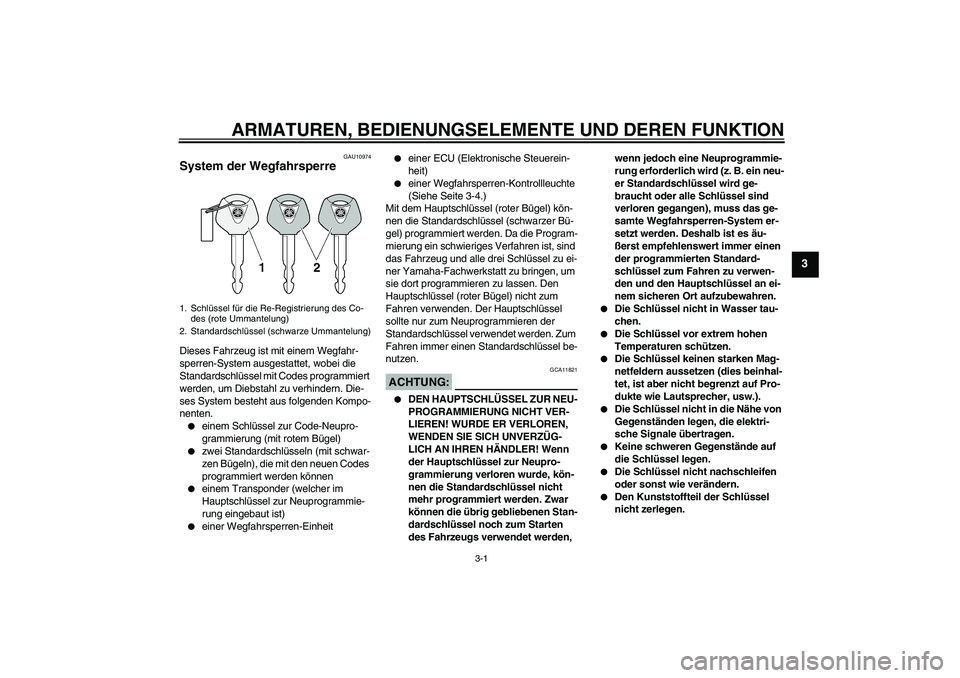

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-1
3
GAU10974
System der Wegfahrsperre Dieses Fahrzeug ist mit einem Wegfahr-
sperren-System ausgestattet, wobei die
Standardschlüssel mit Codes programmiert
werden, um Diebstahl zu verhindern. Die-
ses System besteht aus folgenden Kompo-
nenten.

einem Schlüssel zur Code-Neupro-
grammierung (mit rotem Bügel)


zwei Standardschlüsseln (mit schwar-
zen Bügeln), die mit den neuen Codes
programmiert werden können


einem Transponder (welcher im
Hauptschlüssel zur Neuprogrammie-
rung eingebaut ist)


einer Wegfahrsperren-Einheit


einer ECU (Elektronische Steuerein-
heit)


einer Wegfahrsperren-Kontrollleuchte
(Siehe Seite 3-4.)
Mit dem Hauptschlüssel (roter Bügel) kön-
nen die Standardschlüssel (schwarzer Bü-
gel) programmiert werden. Da die Program-
mierung ein schwieriges Verfahren ist, sind
das Fahrzeug und alle drei Schlüssel zu ei-
ner Yamaha-Fachwerkstatt zu bringen, um
sie dort programmieren zu lassen. Den
Hauptschlüssel (roter Bügel) nicht zum
Fahren verwenden. Der Hauptschlüssel
sollte nur zum Neuprogrammieren der
Standardschlüssel verwendet werden. Zum
Fahren immer einen Standardschlüssel be-
nutzen.
ACHTUNG:
GCA11821


DEN HAUPTSCHLÜSSEL ZUR NEU-
PROGRAMMIERUNG NICHT VER-
LIEREN! WURDE ER VERLOREN,
WENDEN SIE SICH UNVERZÜG-
LICH AN IHREN HÄNDLER! Wenn
der Hauptschlüssel zur Neupro-
grammierung verloren wurde, kön-
nen die Standardschlüssel nicht
mehr programmiert werden. Zwar
können die übrig gebliebenen Stan-
dardschlüssel noch zum Starten
des Fahrzeugs verwendet werden, wenn jedoch eine Neuprogrammie-
rung erforderlich wird (z. B. ein neu-
er Standardschlüssel wird ge-
braucht oder alle Schlüssel sind
verloren gegangen), muss das ge-
samte Wegfahrsperren-System er-
setzt werden. Deshalb ist es äu-
ßerst empfehlenswert immer einen
der programmierten Standard-
schlüssel zum Fahren zu verwen-
den und den Hauptschlüssel an ei-
nem sicheren Ort aufzubewahren.


Die Schlüssel nicht in Wasser tau-
chen.


Die Schlüssel vor extrem hohen
Temperaturen schützen.


Die Schlüssel keinen starken Mag-
netfeldern aussetzen (dies beinhal-
tet, ist aber nicht begrenzt auf Pro-
dukte wie Lautsprecher, usw.).


Die Schlüssel nicht in die Nähe von
Gegenständen legen, die elektri-
sche Signale übertragen.


Keine schweren Gegenstände auf
die Schlüssel legen.


Die Schlüssel nicht nachschleifen
oder sonst wie verändern.


Den Kunststoffteil der Schlüssel
nicht zerlegen.
1. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
2. Standardschlüssel (schwarze Ummantelung)
U11CG1G0.book Page 1 Friday, August 31, 2007 9:08 AM

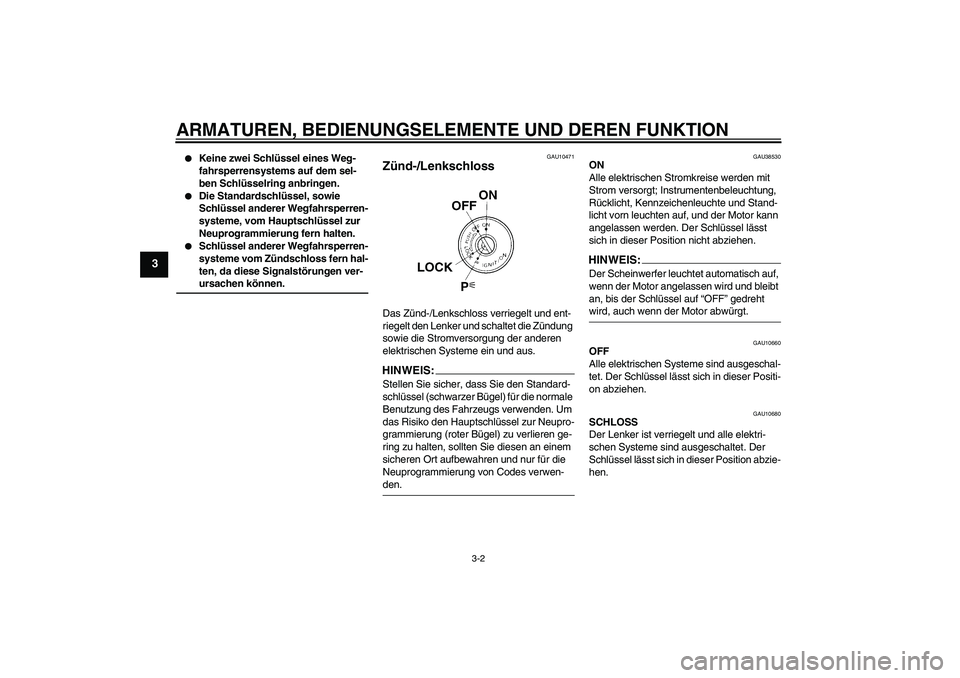

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
3


Keine zwei Schlüssel eines Weg-
fahrsperrensystems auf dem sel-
ben Schlüsselring anbringen.


Die Standardschlüssel, sowie
Schlüssel anderer Wegfahrsperren-
systeme, vom Hauptschlüssel zur
Neuprogrammierung fern halten.


Schlüssel anderer Wegfahrsperren-
systeme vom Zündschloss fern hal-
ten, da diese Signalstörungen ver-ursachen können.
GAU10471
Zünd-/Lenkschloss Das Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus.HINWEIS:Stellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrzeugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-den.
GAU38530
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,
Rücklicht, Kennzeichenleuchte und Stand-
licht vorn leuchten auf, und der Motor kann
angelassen werden. Der Schlüssel lässt
sich in dieser Position nicht abziehen.HINWEIS:Der Scheinwerfer leuchtet automatisch auf,
wenn der Motor angelassen wird und bleibt
an, bis der Schlüssel auf “OFF” gedreht wird, auch wenn der Motor abwürgt.
GAU10660
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Positi-
on abziehen.
GAU10680
SCHLOSS
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position abzie-
hen.
U11CG1G0.book Page 2 Friday, August 31, 2007 9:08 AM
