Eine durchgebrannte Sicherung fol-
gendermaßen erneuern.
1. Den Zündschlüssel auf “OFF”
drehen und den betroffenen
Stromkreis ausschalten.
2. Die durchgebrannte Sicherung
herausnehmen, und dann eine
neue Sicherung mit der vor-
geschriebenen Amperezahl ein-
setzen.GCA10640
ACHTUNG:
Niemals Sicherungen mit einer
höheren als der vorgeschriebenen
Amperezahl verwenden. Eine
Sicherung mit falscher Amperezahl
kann Schäden an elektrischen
Komponenten und sogar einen
Brand verursachen.
3. Den Zündschlüssel auf “ON” dre-
hen und den betroffenen Strom-
kreis einschalten, um zu prüfen,
ob das elektrische System ein-
wandfrei arbeitet.
4. Falls die neue Sicherung sofort
wieder durchbrennt, die elektris-
che Anlage von einer Yamaha-
Fachwerkstatt überprüfen lassen.
Vorgeschriebene Sicherungen:
Hauptsicherung:
30,0 A
Scheinwerfersicherung:
15,0 A
Signalanlagensicherung:
15,0 A
Zündungssicherung:
10,0 A
Kühlerlüftersicherung:
10,0 A
ECU-Sicherung (Elektronische
Steuereinheit):
5,0 A
Zusatzsicherung:
5,0 A
Zusätzliche Hauptsicherung:
30,0 A
Ersatzsicherung:
15,0 A
Ersatzsicherung:
10,0 A
Ersatzsicherung:
5,0 A
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-30
6
1B9-F8199-G2.qxd 13/11/07 12:37 Página 73

GAU23730

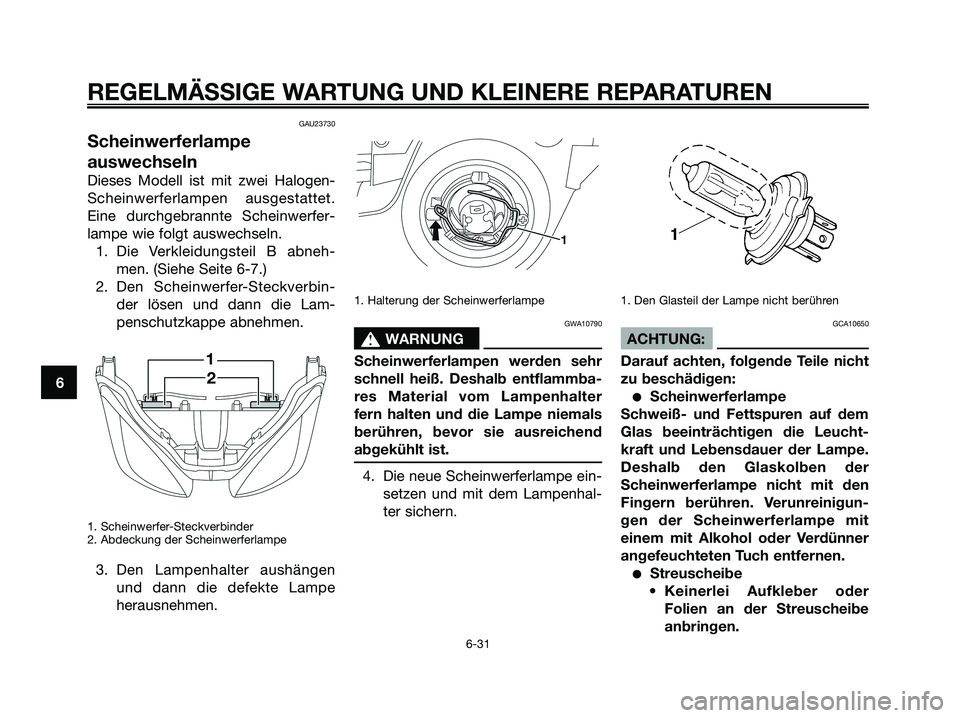

Scheinwerferlampe
auswechseln
Dieses Modell ist mit zwei Halogen-
Scheinwerferlampen ausgestattet.
Eine durchgebrannte Scheinwerfer-
lampe wie folgt auswechseln.
1. Die Verkleidungsteil B abneh-
men. (Siehe Seite 6-7.)
2. Den Scheinwerfer-Steckverbin-
der lösen und dann die Lam-
penschutzkappe abnehmen.
1. Scheinwerfer-Steckverbinder
2. Abdeckung der Scheinwerferlampe
3. Den Lampenhalter aushängen
und dann die defekte Lampe
herausnehmen.
1. Halterung der Scheinwerferlampe
GWA10790
s s
WARNUNG
Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammba-
res Material vom Lampenhalter
fern halten und die Lampe niemals
berühren, bevor sie ausreichend
abgekühlt ist.
4. Die neue Scheinwerferlampe ein-
setzen und mit dem Lampenhal-
ter sichern.
1. Den Glasteil der Lampe nicht berühren
GCA10650
ACHTUNG:
Darauf achten, folgende Teile nicht
zu beschädigen:
●Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit
einem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.
●Streuscheibe
• Keinerlei Aufkleber oder
Folien an der Streuscheibe
anbringen.
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-31
6
1B9-F8199-G2.qxd 13/11/07 12:37 Página 74

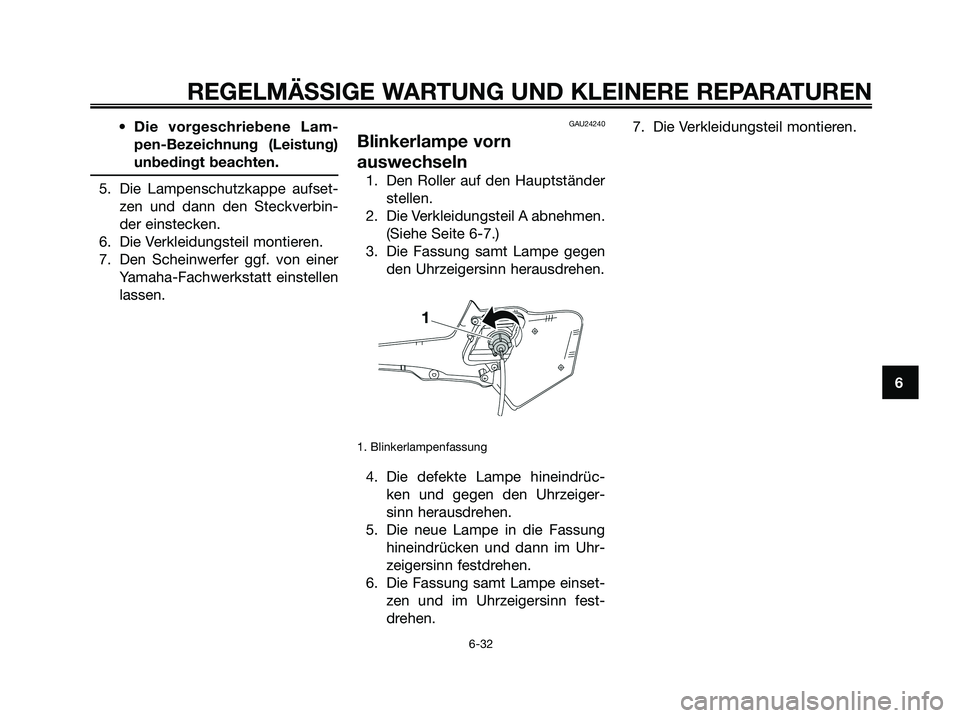

• Die vorgeschriebene Lam-
pen-Bezeichnung (Leistung)
unbedingt beachten.
5. Die Lampenschutzkappe aufset-
zen und dann den Steckverbin-
der einstecken.
6. Die Verkleidungsteil montieren.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen
lassen.
GAU24240
Blinkerlampe vorn
auswechseln
1. Den Roller auf den Hauptständer
stellen.
2. Die Verkleidungsteil A abnehmen.
(Siehe Seite 6-7.)
3. Die Fassung samt Lampe gegen
den Uhrzeigersinn herausdrehen.
1. Blinkerlampenfassung
4. Die defekte Lampe hineindrüc-
ken und gegen den Uhrzeiger-
sinn herausdrehen.
5. Die neue Lampe in die Fassung
hineindrücken und dann im Uhr-
zeigersinn festdrehen.
6. Die Fassung samt Lampe einset-
zen und im Uhrzeigersinn fest-
drehen.7. Die Verkleidungsteil montieren.
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-32
6
1B9-F8199-G2.qxd 13/11/07 12:37 Página 75

GAUS1440

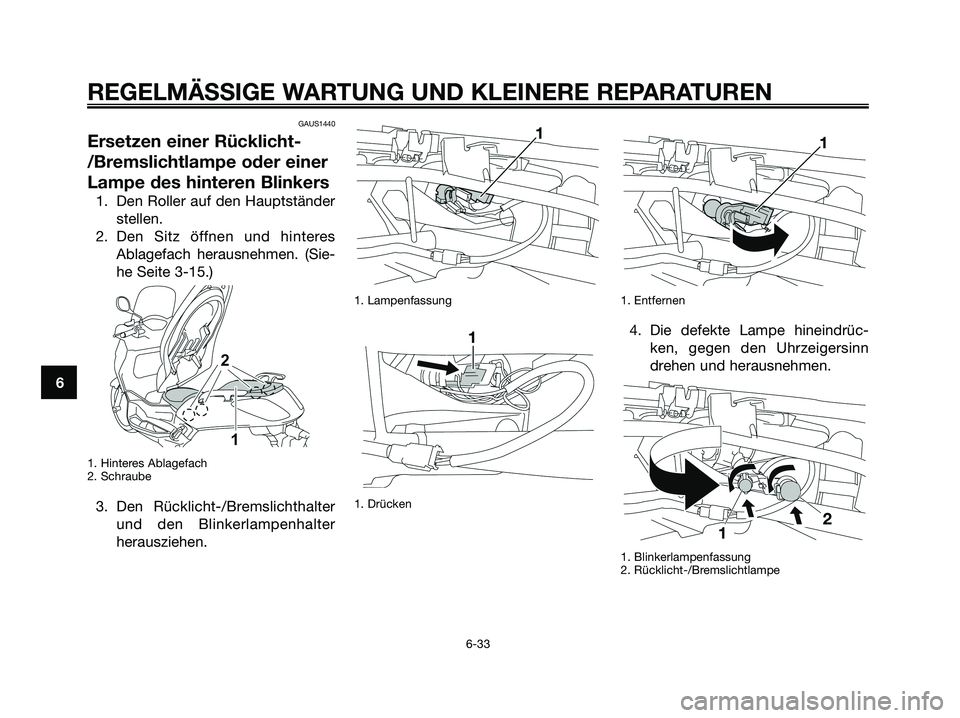

Ersetzen einer Rücklicht-
/Bremslichtlampe oder einer
Lampe des hinteren Blinkers
1. Den Roller auf den Hauptständer
stellen.
2. Den Sitz öffnen und hinteres
Ablagefach herausnehmen. (Sie-
he Seite 3-15.)
1. Hinteres Ablagefach
2. Schraube
3. Den Rücklicht-/Bremslichthalter
und den Blinkerlampenhalter
herausziehen.
1. Lampenfassung
1. Drücken1. Entfernen
4. Die defekte Lampe hineindrüc-
ken, gegen den Uhrzeigersinn
drehen und herausnehmen.
1. Blinkerlampenfassung
2. Rücklicht-/Bremslichtlampe
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-33
6
1B9-F8199-G2.qxd 13/11/07 12:37 Página 76

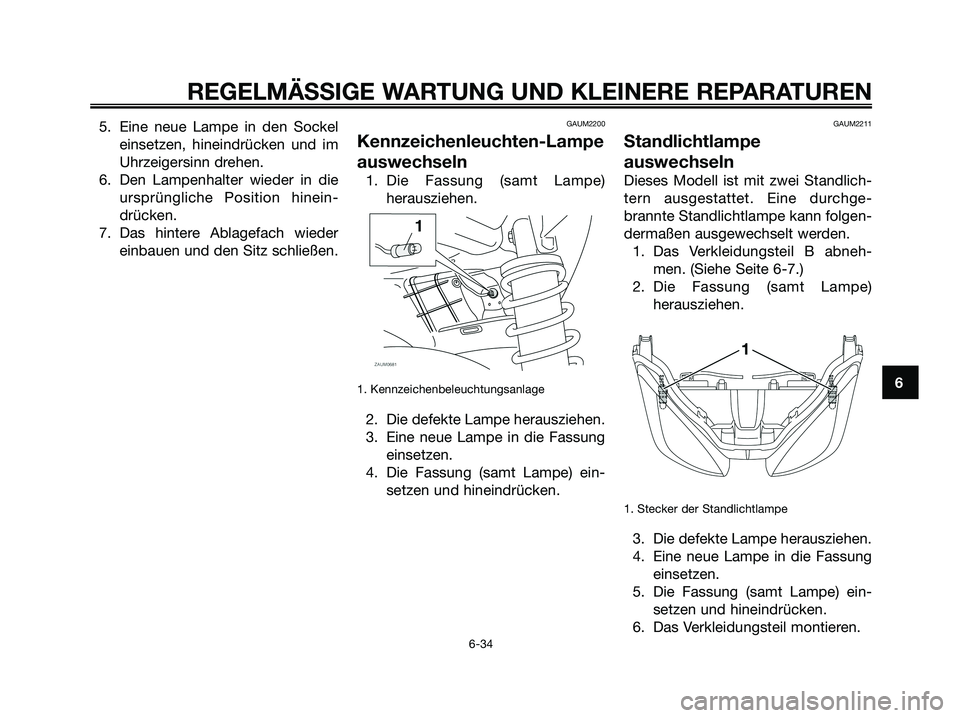

5. Eine neue Lampe in den Sockel
einsetzen, hineindrücken und im
Uhrzeigersinn drehen.
6. Den Lampenhalter wieder in die
ursprüngliche Position hinein-
drücken.
7. Das hintere Ablagefach wieder
einbauen und den Sitz schließen.GAUM2200
Kennzeichenleuchten-Lampe
auswechseln
1. Die Fassung (samt Lampe)
herausziehen.
1. Kennzeichenbeleuchtungsanlage
2. Die defekte Lampe herausziehen.
3. Eine neue Lampe in die Fassung
einsetzen.
4. Die Fassung (samt Lampe) ein-
setzen und hineindrücken.
GAUM2211
Standlichtlampe
auswechseln
Dieses Modell ist mit zwei Standlich-
tern ausgestattet. Eine durchge-
brannte Standlichtlampe kann folgen-
dermaßen ausgewechselt werden.
1. Das Verkleidungsteil B abneh-
men. (Siehe Seite 6-7.)
2. Die Fassung (samt Lampe)
herausziehen.
1. Stecker der Standlichtlampe
3. Die defekte Lampe herausziehen.
4. Eine neue Lampe in die Fassung
einsetzen.
5. Die Fassung (samt Lampe) ein-
setzen und hineindrücken.
6. Das Verkleidungsteil montieren.
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-34
6
1B9-F8199-G2.qxd 13/11/07 12:37 Página 77

GAU25880

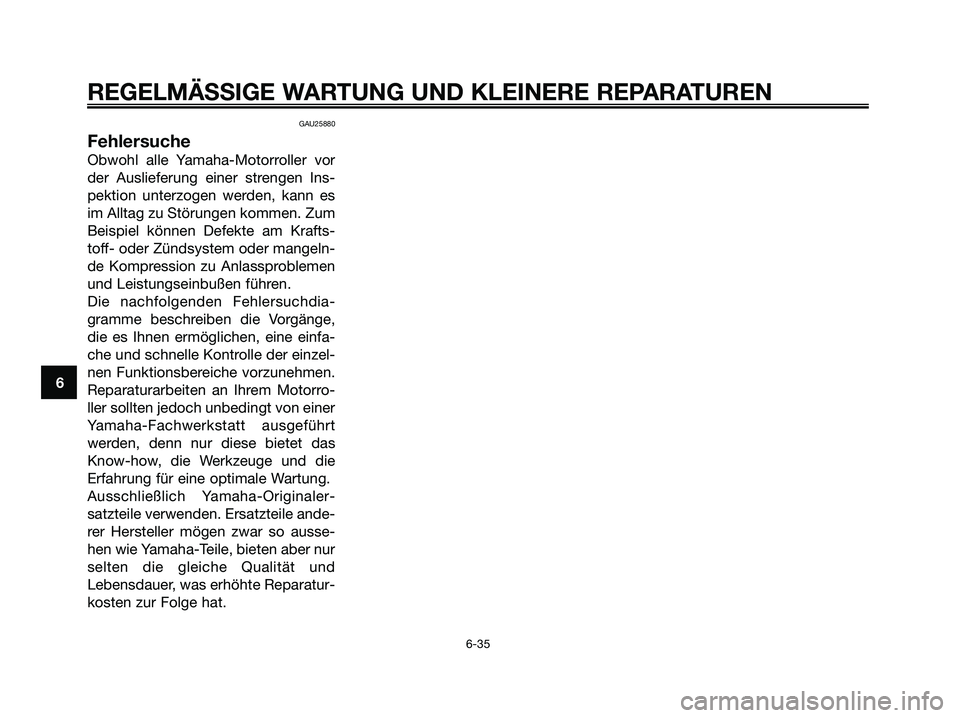

Fehlersuche
Obwohl alle Yamaha-Motorroller vor
der Auslieferung einer strengen Ins-
pektion unterzogen werden, kann es
im Alltag zu Störungen kommen. Zum
Beispiel können Defekte am Krafts-
toff- oder Zündsystem oder mangeln-
de Kompression zu Anlassproblemen
und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdia-
gramme beschreiben die Vorgänge,
die es Ihnen ermöglichen, eine einfa-
che und schnelle Kontrolle der einzel-
nen Funktionsbereiche vorzunehmen.
Reparaturarbeiten an Ihrem Motorro-
ller sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt
werden, denn nur diese bietet das
Know-how, die Werkzeuge und die
Erfahrung für eine optimale Wartung.
Ausschließlich Yamaha-Originaler-
satzteile verwenden. Ersatzteile ande-
rer Hersteller mögen zwar so ausse-
hen wie Yamaha-Teile, bieten aber nur
selten die gleiche Qualität und
Lebensdauer, was erhöhte Reparatur-
kosten zur Folge hat.
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-35
6
1B9-F8199-G2.qxd 13/11/07 12:37 Página 78

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-36
6
GAU42130
Fehlersuchdiagramme
Startprobleme und mangelnde MotorleistungGWA10840
s s
WARNUNG
Während Kontrollen oder Arbeiten am Kraftstoffsystem nicht rauchen und offene Flammen fern halten.
Kraftstoffstand im
Tank prüfen.
1. KraftstoffEs ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.
2. VerdichtungVerdichtung OK.
Keine Verdichtung.Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.
3. ZündungMit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.
4. BatterieDer Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.Der Batteriezustand ist gut.
Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
Trocken
FeuchtE-Starter betätigen.
1B9-F8199-G2.qxd 13/11/07 12:37 Página 79

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-37

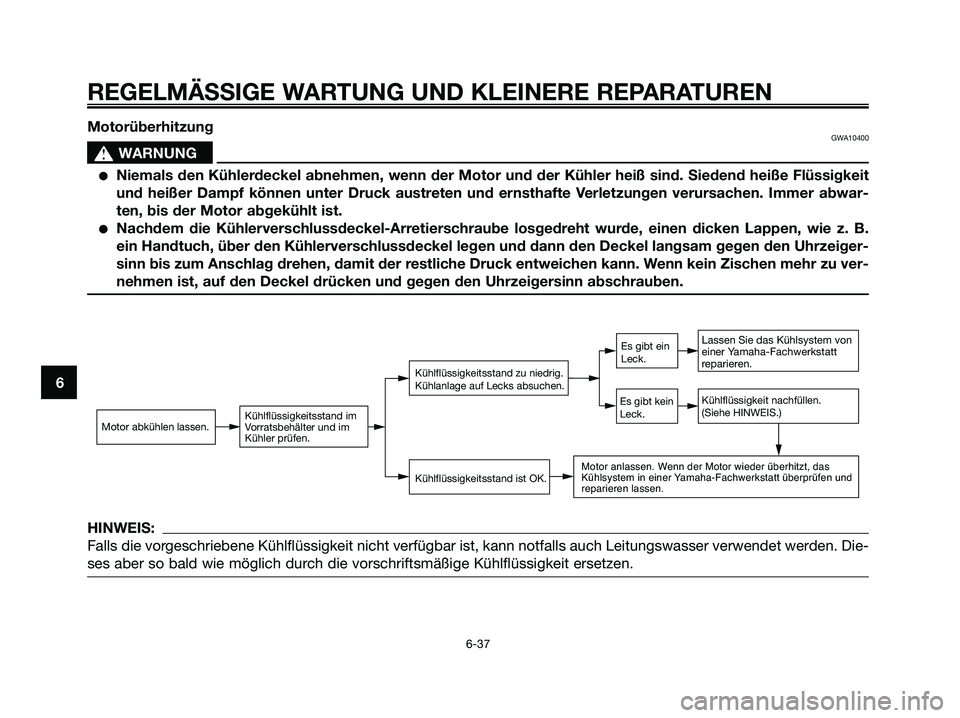

6Motorüberhitzung
GWA10400
s s
WARNUNG
●Niemals den Kühlerdeckel abnehmen, wenn der Motor und der Kühler heiß sind. Siedend heiße Flüssigkeit
und heißer Dampf können unter Druck austreten und ernsthafte Verletzungen verursachen. Immer abwar-
ten, bis der Motor abgekühlt ist.
●Nachdem die Kühlerverschlussdeckel-Arretierschraube losgedreht wurde, einen dicken Lappen, wie z. B.
ein Handtuch, über den Kühlerverschlussdeckel legen und dann den Deckel langsam gegen den Uhrzeiger-
sinn bis zum Anschlag drehen, damit der restliche Druck entweichen kann. Wenn kein Zischen mehr zu ver-
nehmen ist, auf den Deckel drücken und gegen den Uhrzeigersinn abschrauben.
Motor abkühlen lassen.Kühlflüssigkeitsstand im
Vorratsbehälter und im
Kühler prüfen.
Kühlflüssigkeitsstand ist OK. Kühlflüssigkeitsstand zu niedrig.
Kühlanlage auf Lecks absuchen.
Lassen Sie das Kühlsystem von
einer Yamaha-Fachwerkstatt
reparieren.
Kühlflüssigkeit nachfüllen.
(Siehe HINWEIS.)
Motor anlassen. Wenn der Motor wieder überhitzt, das
Kühlsystem in einer Yamaha-Fachwerkstatt überprüfen und
reparieren lassen.
Es gibt ein
Leck.
Es gibt kein
Leck.
HINWEIS:
Falls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Die-
ses aber so bald wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.
