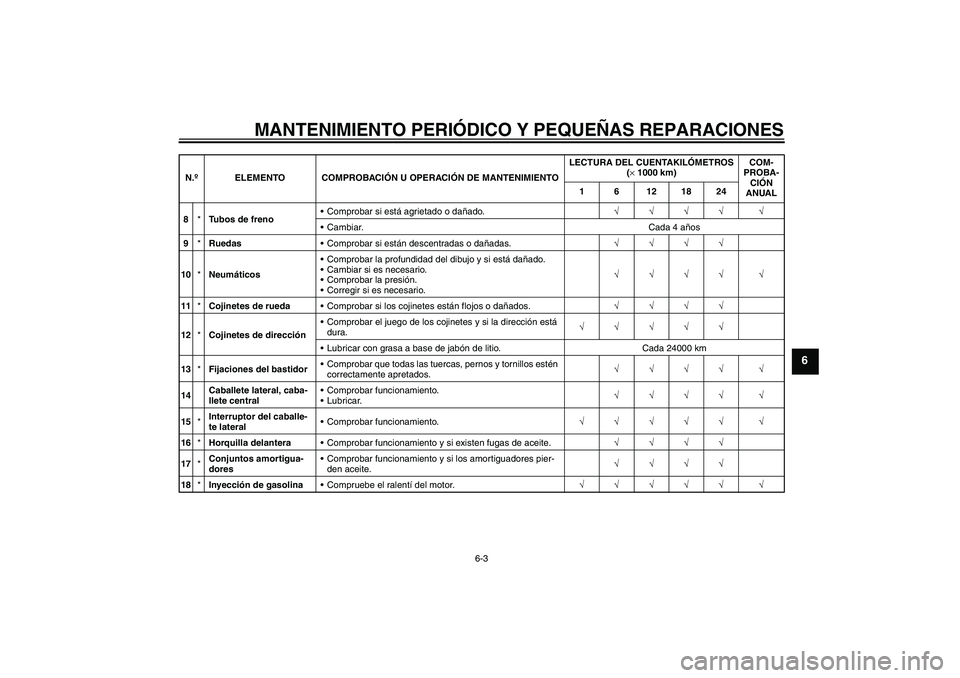

Page 41 of 82
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-3
6
8*Tubos de frenoComprobar si está agrietado o dañado.√√√√ √
Cambiar. Cada 4 años
9*RuedasComprobar si están descentradas o dañadas.√√√√
10*NeumáticosComprobar la profundidad del dibujo y si está dañado.
Cambiar si es necesario.
Comprobar la presión.
Corregir si es necesario.√√√√ √
11*Cojinetes de ruedaComprobar si los cojinetes están flojos o dañados.√√√√
12*Cojinetes de direcciónComprobar el juego de los cojinetes y si la dirección está
dura.√√√√√
Lubricar con grasa a base de jabón de litio. Cada 24000 km
13*Fijaciones del bastidorComprobar que todas las tuercas, pernos y tornillos estén
correctamente apretados.√√√√ √
14Caballete lateral, caba-
llete centralComprobar funcionamiento.
Lubricar.√√√√ √
15*Interruptor del caballe-
te lateralComprobar funcionamiento.√√√√√ √
16*Horquilla delanteraComprobar funcionamiento y si existen fugas de aceite.√√√√
17*Conjuntos amortigua-
doresComprobar funcionamiento y si los amortiguadores pier-
den aceite.√√√√
18*Inyección de gasolinaCompruebe el ralentí del motor.√√√√√ √ N.ºELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(× 1000 km)COM-
PROBA-
CIÓN
ANUAL 1 6 12 18 24
U16PS0S0.book Page 3 Tuesday, May 8, 2007 10:09 AM

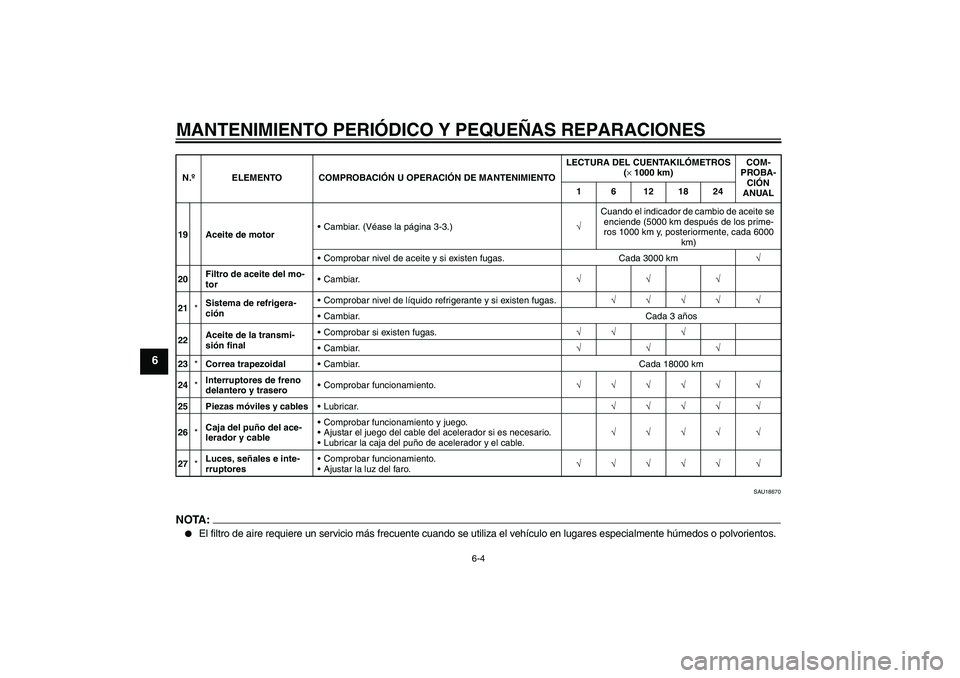

Page 42 of 82
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-4
6
SAU18670
NOTA:
El filtro de aire requiere un servicio más frecuente cuando se utiliza el vehículo en lugares especialmente húmedos o polvorientos.
19 Aceite de motorCambiar. (Véase la página 3-3.)√Cuando el indicador de cambio de aceite se
enciende (5000 km después de los prime-
ros 1000 km y, posteriormente, cada 6000
km)
Comprobar nivel de aceite y si existen fugas. Cada 3000 km√
20Filtro de aceite del mo-
torCambiar.√√√
21*Sistema de refrigera-
ciónComprobar nivel de líquido refrigerante y si existen fugas.√√√√ √
Cambiar. Cada 3 años
22Aceite de la transmi-
sión finalComprobar si existen fugas.√√ √
Cambiar.√√√
23*Correa trapezoidalCambiar. Cada 18000 km
24*Interruptores de freno
delantero y traseroComprobar funcionamiento.√√√√√ √
25 Piezas móviles y cablesLubricar.√√√√ √
26*Caja del puño del ace-
lerador y cableComprobar funcionamiento y juego.
Ajustar el juego del cable del acelerador si es necesario.
Lubricar la caja del puño de acelerador y el cable.√√√√ √
27*Luces, señales e inte-
rruptoresComprobar funcionamiento.
Ajustar la luz del faro.√√√√√ √ N.ºELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(× 1000 km)COM-
PROBA-
CIÓN
ANUAL 1 6 12 18 24U16PS0S0.book Page 4 Tuesday, May 8, 2007 10:09 AM

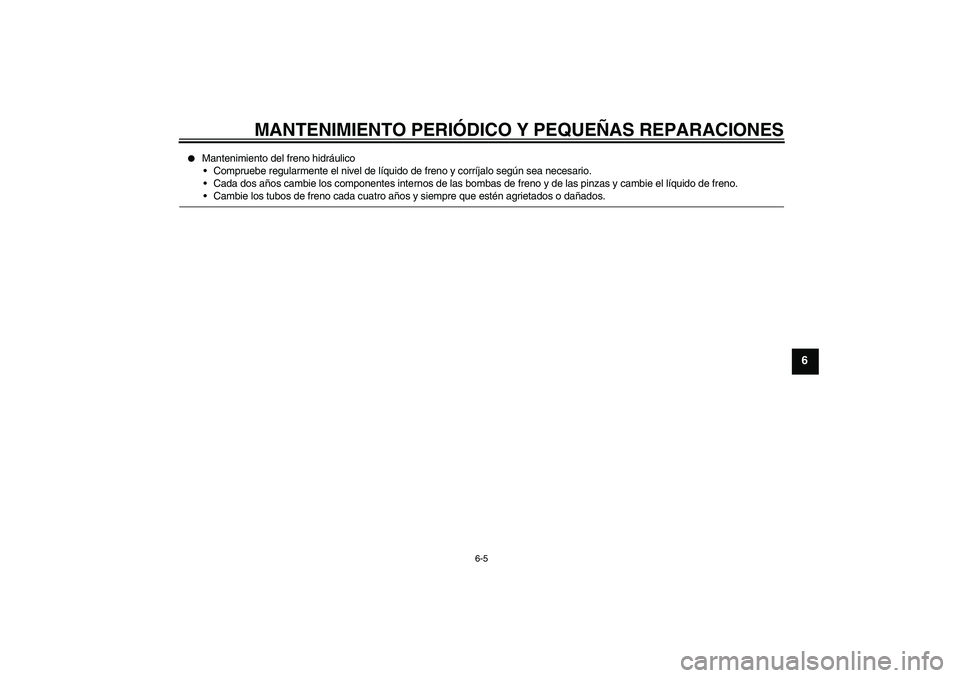

Page 43 of 82
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-5
6
Mantenimiento del freno hidráulico
Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el líquido de freno.Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
U16PS0S0.book Page 5 Tuesday, May 8, 2007 10:09 AM

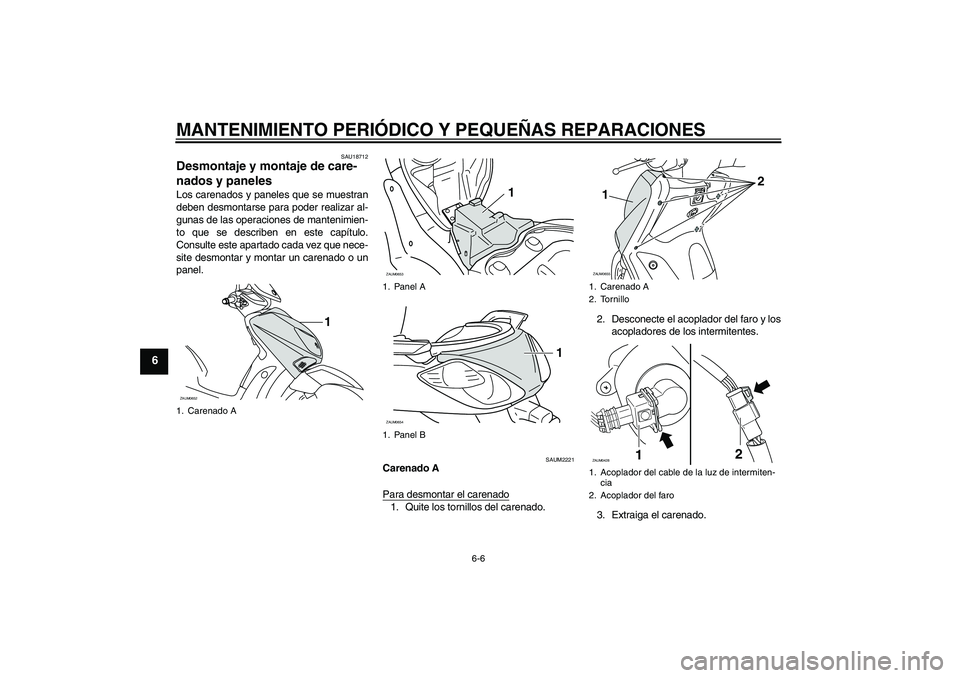

Page 44 of 82
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-6
6
SAU18712
Desmontaje y montaje de care-
nados y paneles Los carenados y paneles que se muestran
deben desmontarse para poder realizar al-
gunas de las operaciones de mantenimien-
to que se describen en este capítulo.
Consulte este apartado cada vez que nece-
site desmontar y montar un carenado o un
panel.
SAUM2221
Carenado A
Para desmontar el carenado1. Quite los tornillos del carenado.2. Desconecte el acoplador del faro y los
acopladores de los intermitentes.
3. Extraiga el carenado.
1. Carenado AZAUM0652
1
1. Panel A
1. Panel BZAUM0653
1
ZAUM0654
1
1. Carenado A
2. Tornillo
1. Acoplador del cable de la luz de intermiten-
cia
2. Acoplador del faroZAUM0655
2
1
12
ZAUM0428
U16PS0S0.book Page 6 Tuesday, May 8, 2007 10:09 AM

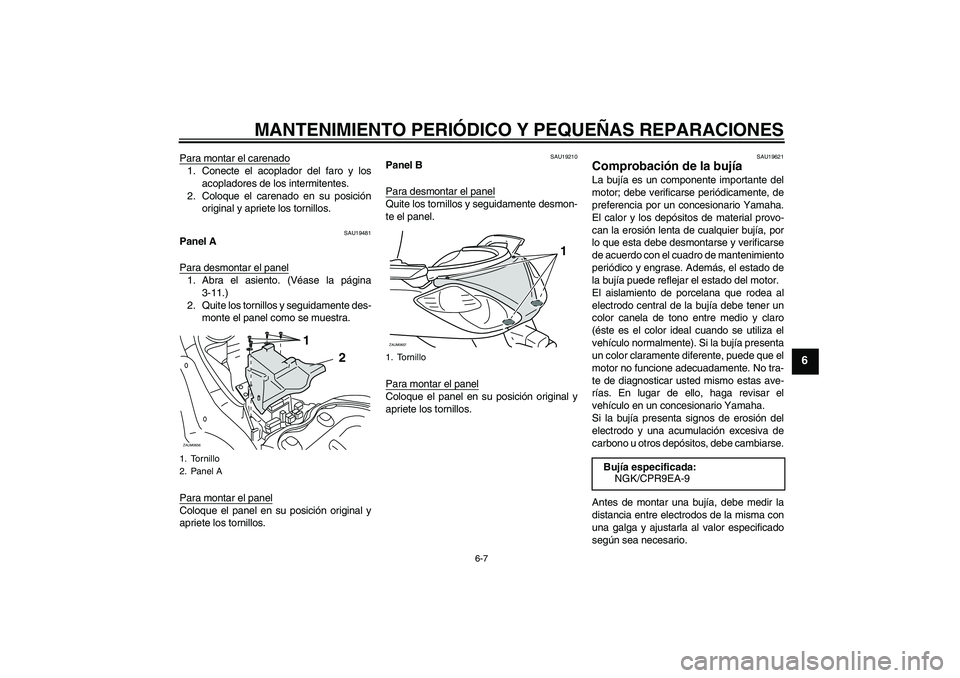

Page 45 of 82
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-7
6
Para montar el carenado1. Conecte el acoplador del faro y los
acopladores de los intermitentes.
2. Coloque el carenado en su posición
original y apriete los tornillos.
SAU19481
Panel A
Para desmontar el panel1. Abra el asiento. (Véase la página
3-11.)
2. Quite los tornillos y seguidamente des-
monte el panel como se muestra.
Para montar el panelColoque el panel en su posición original y
apriete los tornillos.
SAU19210
Panel B
Para desmontar el panelQuite los tornillos y seguidamente desmon-
te el panel.
Para montar el panelColoque el panel en su posición original y
apriete los tornillos.
SAU19621
Comprobación de la bujía La bujía es un componente importante del
motor; debe verificarse periódicamente, de
preferencia por un concesionario Yamaha.
El calor y los depósitos de material provo-
can la erosión lenta de cualquier bujía, por
lo que esta debe desmontarse y verificarse
de acuerdo con el cuadro de mantenimiento
periódico y engrase. Además, el estado de
la bujía puede reflejar el estado del motor.
El aislamiento de porcelana que rodea al
electrodo central de la bujía debe tener un
color canela de tono entre medio y claro
(éste es el color ideal cuando se utiliza el
vehículo normalmente). Si la bujía presenta
un color claramente diferente, puede que el
motor no funcione adecuadamente. No tra-
te de diagnosticar usted mismo estas ave-
rías. En lugar de ello, haga revisar el
vehículo en un concesionario Yamaha.
Si la bujía presenta signos de erosión del
electrodo y una acumulación excesiva de
carbono u otros depósitos, debe cambiarse.
Antes de montar una bujía, debe medir la
distancia entre electrodos de la misma con
una galga y ajustarla al valor especificado
según sea necesario.
1. Tornillo
2. Panel AZAUM0656
1
2
1. TornilloZAUM0657
1
Bujía especificada:
NGK/CPR9EA-9
U16PS0S0.book Page 7 Tuesday, May 8, 2007 10:09 AM

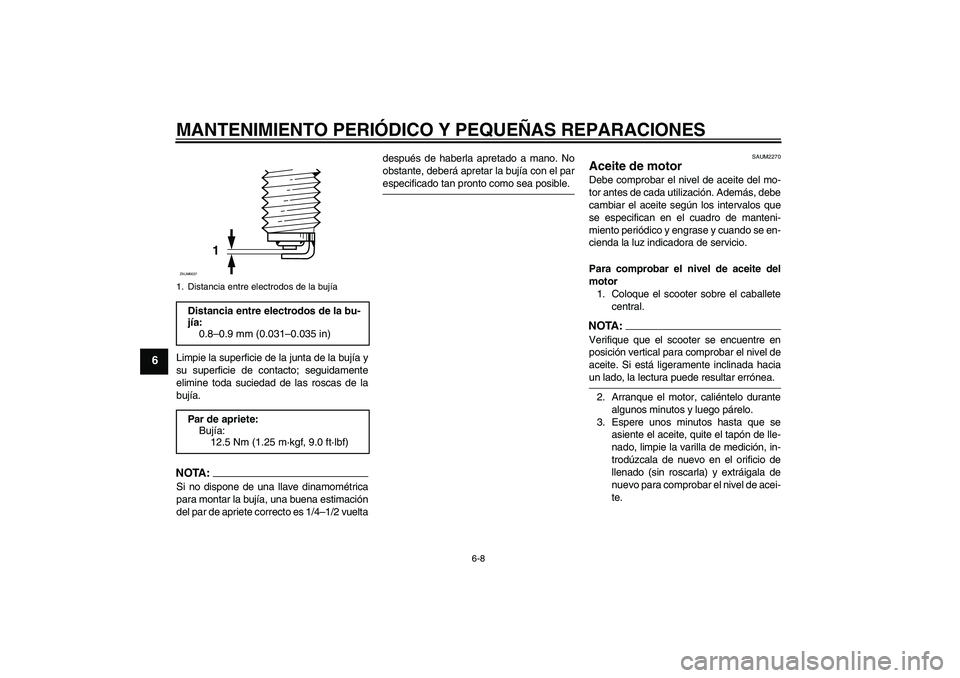

Page 46 of 82
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-8
6
Limpie la superficie de la junta de la bujía y
su superficie de contacto; seguidamente
elimine toda suciedad de las roscas de la
bujía.NOTA:Si no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vueltadespués de haberla apretado a mano. No
obstante, deberá apretar la bujía con el par
especificado tan pronto como sea posible.
SAUM2270
Aceite de motor Debe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además, debe
cambiar el aceite según los intervalos que
se especifican en el cuadro de manteni-
miento periódico y engrase y cuando se en-
cienda la luz indicadora de servicio.
Para comprobar el nivel de aceite del
motor
1. Coloque el scooter sobre el caballete
central.NOTA:Verifique que el scooter se encuentre en
posición vertical para comprobar el nivel de
aceite. Si está ligeramente inclinada haciaun lado, la lectura puede resultar errónea.
2. Arranque el motor, caliéntelo durante
algunos minutos y luego párelo.
3. Espere unos minutos hasta que se
asiente el aceite, quite el tapón de lle-
nado, limpie la varilla de medición, in-
trodúzcala de nuevo en el orificio de
llenado (sin roscarla) y extráigala de
nuevo para comprobar el nivel de acei-
te.
1. Distancia entre electrodos de la bujíaDistancia entre electrodos de la bu-
jía:
0.8–0.9 mm (0.031–0.035 in)
Par de apriete:
Bujía:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
1
ZAUM0037
U16PS0S0.book Page 8 Tuesday, May 8, 2007 10:09 AM

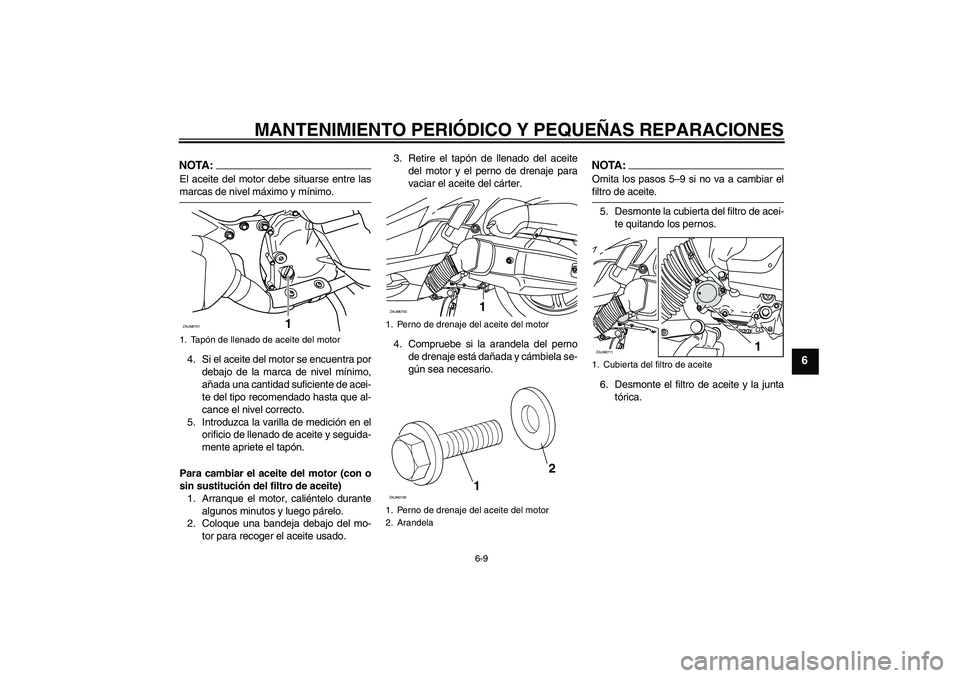

Page 47 of 82
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-9
6
NOTA:El aceite del motor debe situarse entre lasmarcas de nivel máximo y mínimo.
4. Si el aceite del motor se encuentra por
debajo de la marca de nivel mínimo,
añada una cantidad suficiente de acei-
te del tipo recomendado hasta que al-
cance el nivel correcto.
5. Introduzca la varilla de medición en el
orificio de llenado de aceite y seguida-
mente apriete el tapón.
Para cambiar el aceite del motor (con o
sin sustitución del filtro de aceite)
1. Arranque el motor, caliéntelo durante
algunos minutos y luego párelo.
2. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.3. Retire el tapón de llenado del aceite
del motor y el perno de drenaje para
vaciar el aceite del cárter.
4. Compruebe si la arandela del perno
de drenaje está dañada y cámbiela se-
gún sea necesario.
NOTA:Omita los pasos 5–9 si no va a cambiar elfiltro de aceite.
5. Desmonte la cubierta del filtro de acei-
te quitando los pernos.
6. Desmonte el filtro de aceite y la junta
tórica.
1. Tapón de llenado de aceite del motorZAUM0701
1
1. Perno de drenaje del aceite del motor
1. Perno de drenaje del aceite del motor
2. ArandelaZAUM0702
112
ZAUM0129
1. Cubierta del filtro de aceiteZAUM0711
1
U16PS0S0.book Page 9 Tuesday, May 8, 2007 10:09 AM

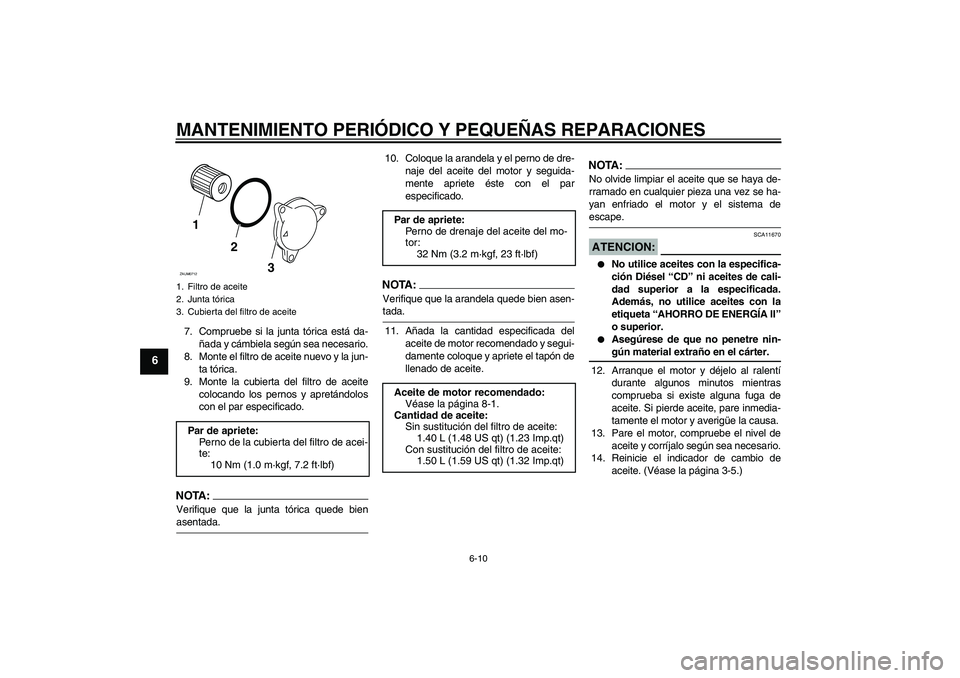

Page 48 of 82
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-10
6
7. Compruebe si la junta tórica está da-
ñada y cámbiela según sea necesario.
8. Monte el filtro de aceite nuevo y la jun-
ta tórica.
9. Monte la cubierta del filtro de aceite
colocando los pernos y apretándolos
con el par especificado.NOTA:Verifique que la junta tórica quede bienasentada.10. Coloque la arandela y el perno de dre-
naje del aceite del motor y seguida-
mente apriete éste con el par
especificado.
NOTA:Verifique que la arandela quede bien asen-tada.
11. Añada la cantidad especificada del
aceite de motor recomendado y segui-
damente coloque y apriete el tapón de
llenado de aceite.
NOTA:No olvide limpiar el aceite que se haya de-
rramado en cualquier pieza una vez se ha-
yan enfriado el motor y el sistema deescape.ATENCION:
SCA11670
No utilice aceites con la especifica-
ción Diésel “CD” ni aceites de cali-
dad superior a la especificada.
Además, no utilice aceites con la
etiqueta “AHORRO DE ENERGÍA II”
o superior.
Asegúrese de que no penetre nin-gún material extraño en el cárter.
12. Arranque el motor y déjelo al ralentí
durante algunos minutos mientras
comprueba si existe alguna fuga de
aceite. Si pierde aceite, pare inmedia-
tamente el motor y averigüe la causa.
13. Pare el motor, compruebe el nivel de
aceite y corríjalo según sea necesario.
14. Reinicie el indicador de cambio de
aceite. (Véase la página 3-5.)
1. Filtro de aceite
2. Junta tórica
3. Cubierta del filtro de aceitePar de apriete:
Perno de la cubierta del filtro de acei-
te:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)1
2
3
ZAUM0712
Par de apriete:
Perno de drenaje del aceite del mo-
tor:
32 Nm (3.2 m·kgf, 23 ft·lbf)
Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
Sin sustitución del filtro de aceite:
1.40 L (1.48 US qt) (1.23 Imp.qt)
Con sustitución del filtro de aceite:
1.50 L (1.59 US qt) (1.32 Imp.qt)
