INFORMACIÓN RELATIVA A LA SEGURIDAD
1-2
1

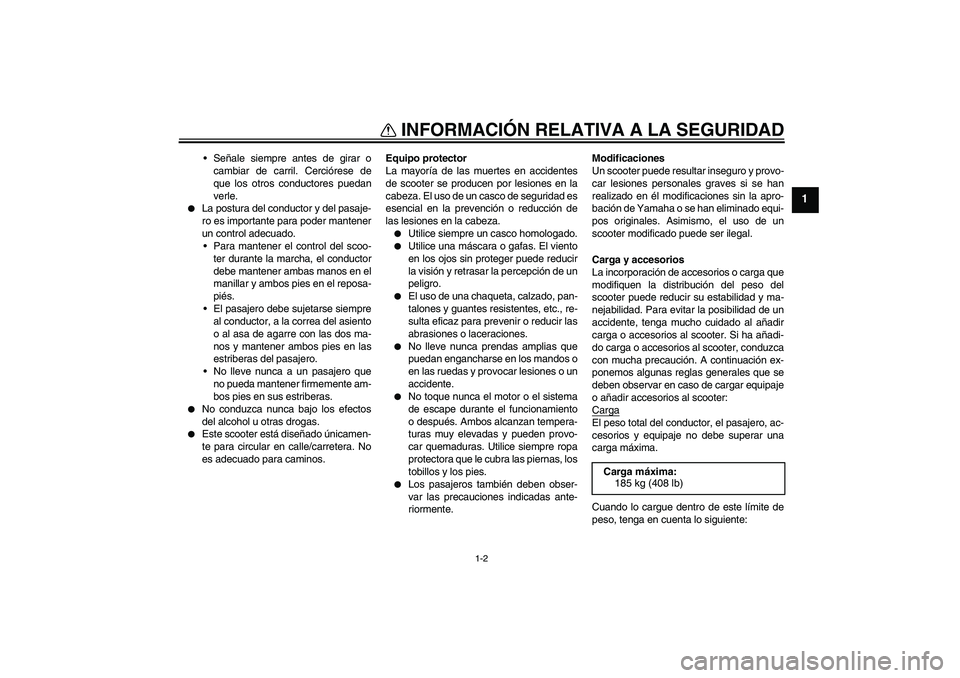

Señale siempre antes de girar o
cambiar de carril. Cerciórese de
que los otros conductores puedan
verle.
La postura del conductor y del pasaje-
ro es importante para poder mantener
un control adecuado.
Para mantener el control del scoo-
ter durante la marcha, el conductor
debe mantener ambas manos en el
manillar y ambos pies en el reposa-
piés.
El pasajero debe sujetarse siempre
al conductor, a la correa del asiento
o al asa de agarre con las dos ma-
nos y mantener ambos pies en las
estriberas del pasajero.
No lleve nunca a un pasajero que
no pueda mantener firmemente am-
bos pies en sus estriberas.
No conduzca nunca bajo los efectos
del alcohol u otras drogas.
Este scooter está diseñado únicamen-
te para circular en calle/carretera. No
es adecuado para caminos.Equipo protector
La mayoría de las muertes en accidentes
de scooter se producen por lesiones en la
cabeza. El uso de un casco de seguridad es
esencial en la prevención o reducción de
las lesiones en la cabeza.
Utilice siempre un casco homologado.
Utilice una máscara o gafas. El viento
en los ojos sin proteger puede reducir
la visión y retrasar la percepción de un
peligro.
El uso de una chaqueta, calzado, pan-
talones y guantes resistentes, etc., re-
sulta eficaz para prevenir o reducir las
abrasiones o laceraciones.
No lleve nunca prendas amplias que
puedan engancharse en los mandos o
en las ruedas y provocar lesiones o un
accidente.
No toque nunca el motor o el sistema
de escape durante el funcionamiento
o después. Ambos alcanzan tempera-
turas muy elevadas y pueden provo-
car quemaduras. Utilice siempre ropa
protectora que le cubra las piernas, los
tobillos y los pies.
Los pasajeros también deben obser-
var las precauciones indicadas ante-
riormente.Modificaciones
Un scooter puede resultar inseguro y provo-
car lesiones personales graves si se han
realizado en él modificaciones sin la apro-
bación de Yamaha o se han eliminado equi-
pos originales. Asimismo, el uso de un
scooter modificado puede ser ilegal.
Carga y accesorios
La incorporación de accesorios o carga que
modifiquen la distribución del peso del
scooter puede reducir su estabilidad y ma-
nejabilidad. Para evitar la posibilidad de un
accidente, tenga mucho cuidado al añadir
carga o accesorios al scooter. Si ha añadi-
do carga o accesorios al scooter, conduzca
con mucha precaución. A continuación ex-
ponemos algunas reglas generales que se
deben observar en caso de cargar equipaje
o añadir accesorios al scooter:
Carga
El peso total del conductor, el pasajero, ac-
cesorios y equipaje no debe superar una
carga máxima.
Cuando lo cargue dentro de este límite de
peso, tenga en cuenta lo siguiente:Carga máxima:
185 kg (408 lb)
U16PS0S0.book Page 2 Tuesday, May 8, 2007 10:09 AM
Page 10 of 82
INFORMACIÓN RELATIVA A LA SEGURIDAD
1-3
1

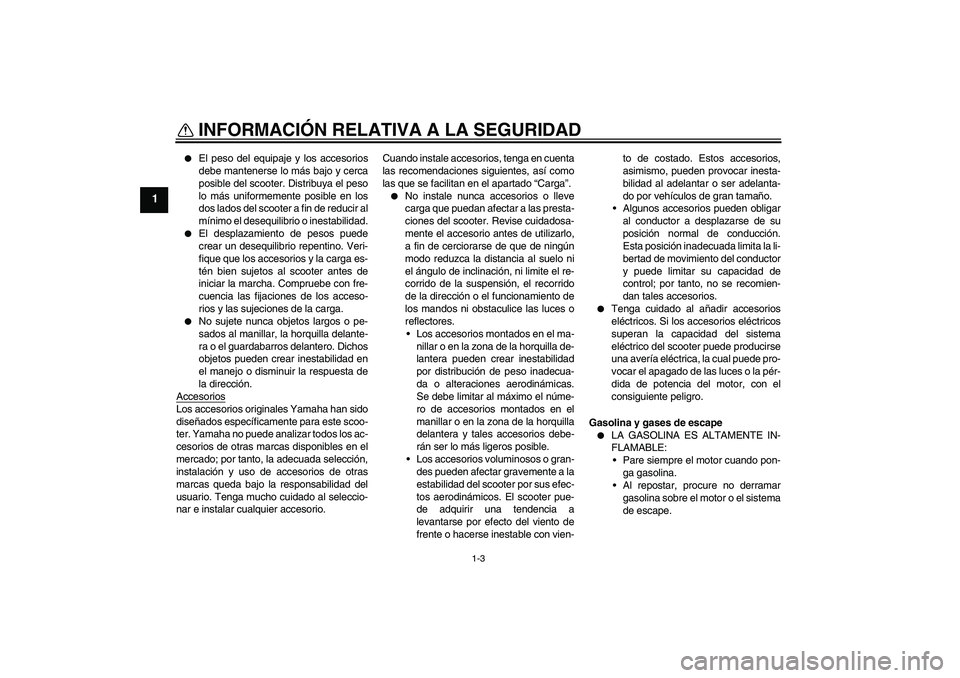

El peso del equipaje y los accesorios
debe mantenerse lo más bajo y cerca
posible del scooter. Distribuya el peso
lo más uniformemente posible en los
dos lados del scooter a fin de reducir al
mínimo el desequilibrio o inestabilidad.
El desplazamiento de pesos puede
crear un desequilibrio repentino. Veri-
fique que los accesorios y la carga es-
tén bien sujetos al scooter antes de
iniciar la marcha. Compruebe con fre-
cuencia las fijaciones de los acceso-
rios y las sujeciones de la carga.
No sujete nunca objetos largos o pe-
sados al manillar, la horquilla delante-
ra o el guardabarros delantero. Dichos
objetos pueden crear inestabilidad en
el manejo o disminuir la respuesta de
la dirección.
Accesorios
Los accesorios originales Yamaha han sido
diseñados específicamente para este scoo-
ter. Yamaha no puede analizar todos los ac-
cesorios de otras marcas disponibles en el
mercado; por tanto, la adecuada selección,
instalación y uso de accesorios de otras
marcas queda bajo la responsabilidad del
usuario. Tenga mucho cuidado al seleccio-
nar e instalar cualquier accesorio.Cuando instale accesorios, tenga en cuenta
las recomendaciones siguientes, así como
las que se facilitan en el apartado “Carga”.
No instale nunca accesorios o lleve
carga que puedan afectar a las presta-
ciones del scooter. Revise cuidadosa-
mente el accesorio antes de utilizarlo,
a fin de cerciorarse de que de ningún
modo reduzca la distancia al suelo ni
el ángulo de inclinación, ni limite el re-
corrido de la suspensión, el recorrido
de la dirección o el funcionamiento de
los mandos ni obstaculice las luces o
reflectores.
Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el
manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
Los accesorios voluminosos o gran-
des pueden afectar gravemente a la
estabilidad del scooter por sus efec-
tos aerodinámicos. El scooter pue-
de adquirir una tendencia a
levantarse por efecto del viento de
frente o hacerse inestable con vien-to de costado. Estos accesorios,
asimismo, pueden provocar inesta-
bilidad al adelantar o ser adelanta-
do por vehículos de gran tamaño.
Algunos accesorios pueden obligar
al conductor a desplazarse de su
posición normal de conducción.
Esta posición inadecuada limita la li-
bertad de movimiento del conductor
y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.
Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico del scooter puede producirse
una avería eléctrica, la cual puede pro-
vocar el apagado de las luces o la pér-
dida de potencia del motor, con el
consiguiente peligro.
Gasolina y gases de escape
LA GASOLINA ES ALTAMENTE IN-
FLAMABLE:
Pare siempre el motor cuando pon-
ga gasolina.
Al repostar, procure no derramar
gasolina sobre el motor o el sistema
de escape.
U16PS0S0.book Page 3 Tuesday, May 8, 2007 10:09 AM
Page 11 of 82
INFORMACIÓN RELATIVA A LA SEGURIDAD
1-4
1

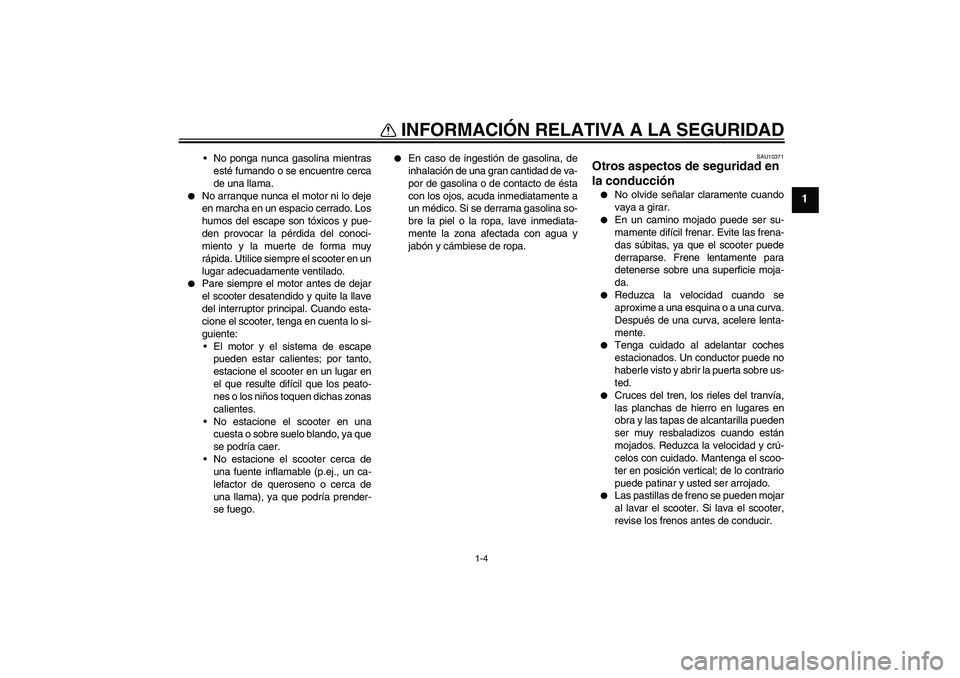

No ponga nunca gasolina mientras
esté fumando o se encuentre cerca
de una llama.
No arranque nunca el motor ni lo deje
en marcha en un espacio cerrado. Los
humos del escape son tóxicos y pue-
den provocar la pérdida del conoci-
miento y la muerte de forma muy
rápida. Utilice siempre el scooter en un
lugar adecuadamente ventilado.
Pare siempre el motor antes de dejar
el scooter desatendido y quite la llave
del interruptor principal. Cuando esta-
cione el scooter, tenga en cuenta lo si-
guiente:
El motor y el sistema de escape
pueden estar calientes; por tanto,
estacione el scooter en un lugar en
el que resulte difícil que los peato-
nes o los niños toquen dichas zonas
calientes.
No estacione el scooter en una
cuesta o sobre suelo blando, ya que
se podría caer.
No estacione el scooter cerca de
una fuente inflamable (p.ej., un ca-
lefactor de queroseno o cerca de
una llama), ya que podría prender-
se fuego.
En caso de ingestión de gasolina, de
inhalación de una gran cantidad de va-
por de gasolina o de contacto de ésta
con los ojos, acuda inmediatamente a
un médico. Si se derrama gasolina so-
bre la piel o la ropa, lave inmediata-
mente la zona afectada con agua y
jabón y cámbiese de ropa.
SAU10371
Otros aspectos de seguridad en
la conducción
No olvide señalar claramente cuando
vaya a girar.
En un camino mojado puede ser su-
mamente difícil frenar. Evite las frena-
das súbitas, ya que el scooter puede
derraparse. Frene lentamente para
detenerse sobre una superficie moja-
da.
Reduzca la velocidad cuando se
aproxime a una esquina o a una curva.
Después de una curva, acelere lenta-
mente.
Tenga cuidado al adelantar coches
estacionados. Un conductor puede no
haberle visto y abrir la puerta sobre us-
ted.
Cruces del tren, los rieles del tranvía,
las planchas de hierro en lugares en
obra y las tapas de alcantarilla pueden
ser muy resbaladizos cuando están
mojados. Reduzca la velocidad y crú-
celos con cuidado. Mantenga el scoo-
ter en posición vertical; de lo contrario
puede patinar y usted ser arrojado.
Las pastillas de freno se pueden mojar
al lavar el scooter. Si lava el scooter,
revise los frenos antes de conducir.
U16PS0S0.book Page 4 Tuesday, May 8, 2007 10:09 AM
Page 12 of 82
INFORMACIÓN RELATIVA A LA SEGURIDAD
1-5
1

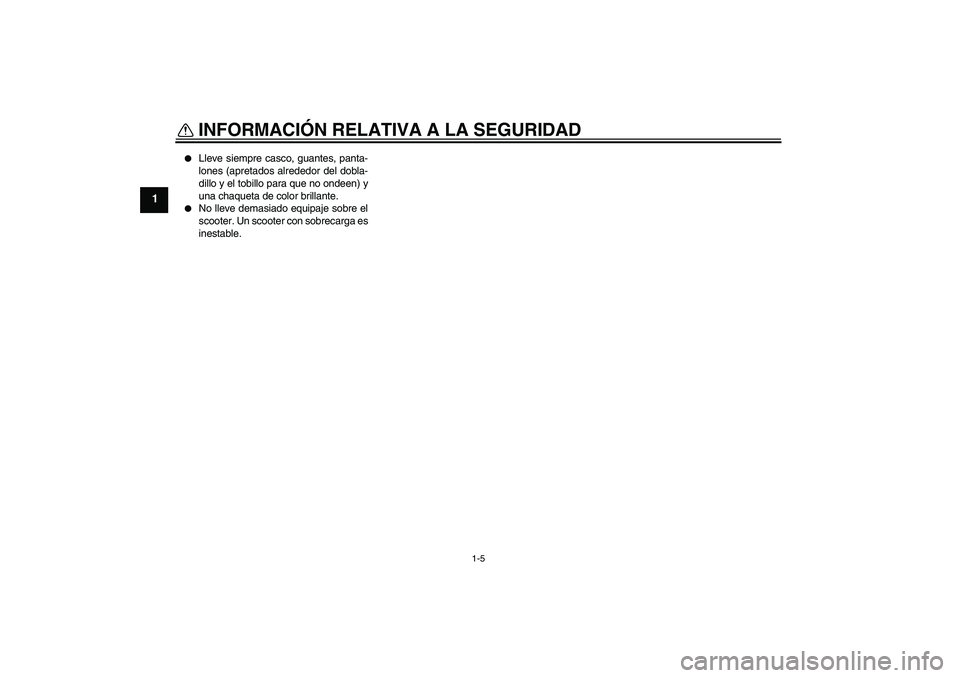

Lleve siempre casco, guantes, panta-
lones (apretados alrededor del dobla-
dillo y el tobillo para que no ondeen) y
una chaqueta de color brillante.
No lleve demasiado equipaje sobre el
scooter. Un scooter con sobrecarga es
inestable.
U16PS0S0.book Page 5 Tuesday, May 8, 2007 10:09 AM
Page 13 of 82
DESCRIPCIÓN
2-1
2
SAU10410

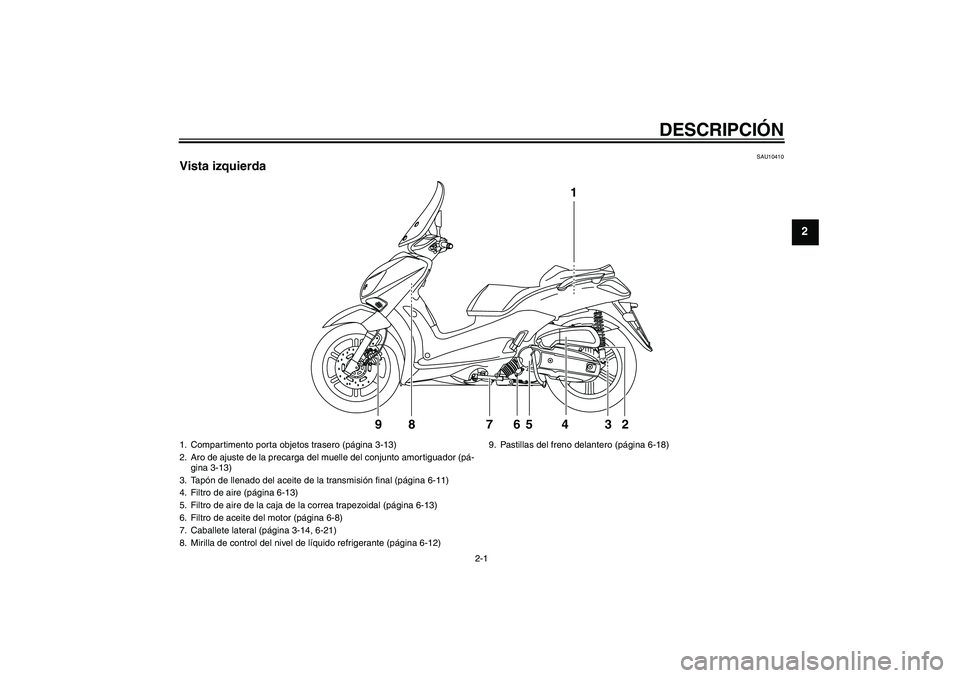

Vista izquierda
1
2 3 4 5 87 9
6
1. Compartimento porta objetos trasero (página 3-13)
2. Aro de ajuste de la precarga del muelle del conjunto amortiguador (pá-
gina 3-13)
3. Tapón de llenado del aceite de la transmisión final (página 6-11)
4. Filtro de aire (página 6-13)
5. Filtro de aire de la caja de la correa trapezoidal (página 6-13)
6. Filtro de aceite del motor (página 6-8)
7. Caballete lateral (página 3-14, 6-21)
8. Mirilla de control del nivel de líquido refrigerante (página 6-12)9. Pastillas del freno delantero (página 6-18)
U16PS0S0.book Page 1 Tuesday, May 8, 2007 10:09 AM
Page 14 of 82
DESCRIPCIÓN
2-2
2
SAU10420

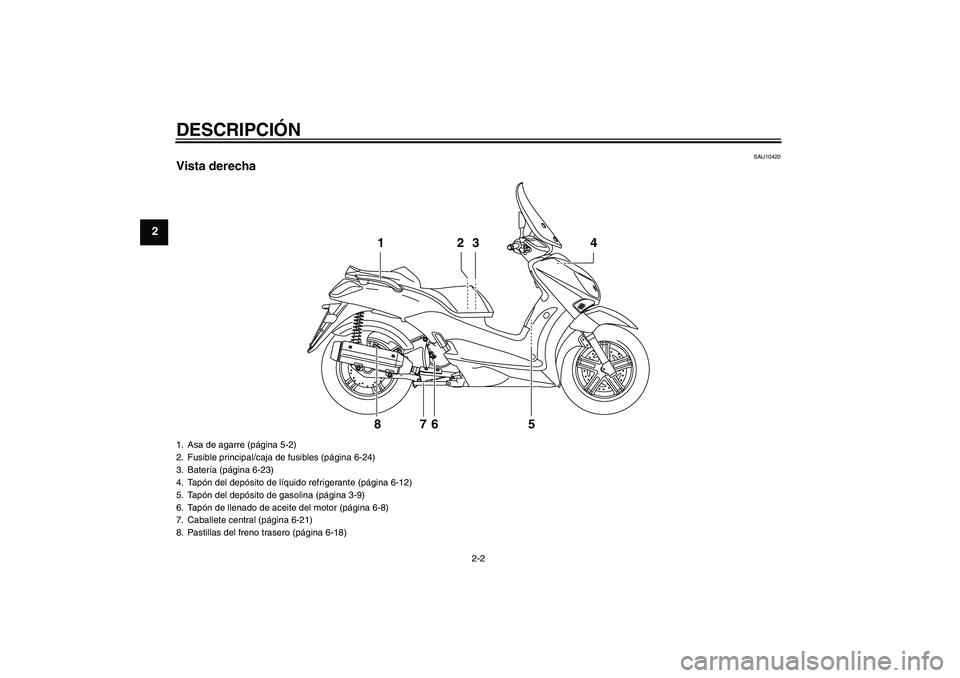

Vista derecha
2 13 4
5 6 7 8
1. Asa de agarre (página 5-2)
2. Fusible principal/caja de fusibles (página 6-24)
3. Batería (página 6-23)
4. Tapón del depósito de líquido refrigerante (página 6-12)
5. Tapón del depósito de gasolina (página 3-9)
6. Tapón de llenado de aceite del motor (página 6-8)
7. Caballete central (página 6-21)
8. Pastillas del freno trasero (página 6-18)U16PS0S0.book Page 2 Tuesday, May 8, 2007 10:09 AM
Page 15 of 82
DESCRIPCIÓN
2-3
2
SAU10430

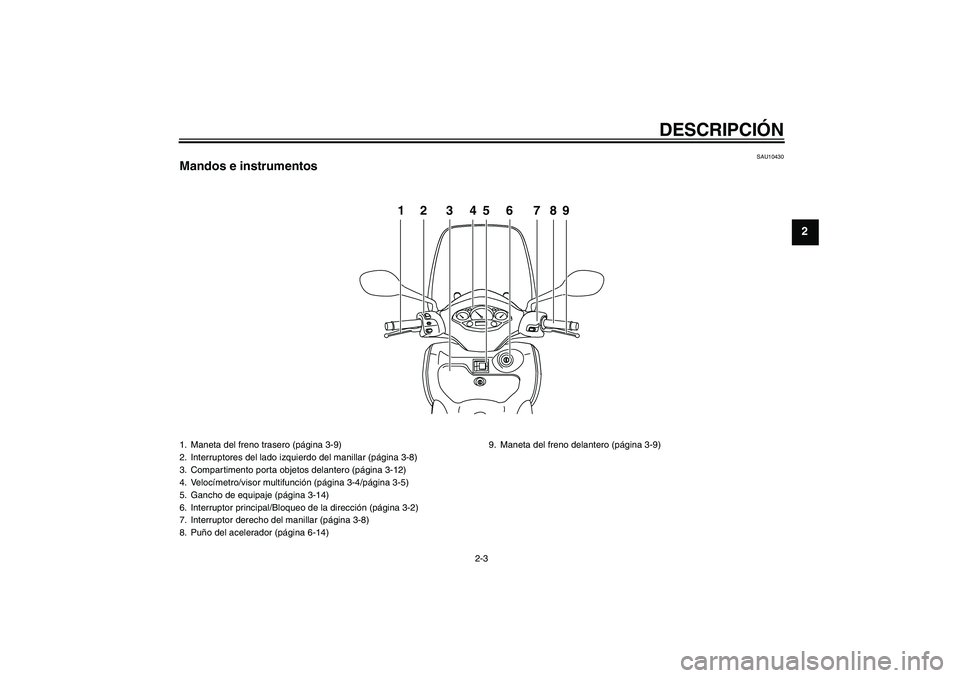

Mandos e instrumentos
12 3456 789
1. Maneta del freno trasero (página 3-9)
2. Interruptores del lado izquierdo del manillar (página 3-8)
3. Compartimento porta objetos delantero (página 3-12)
4. Velocímetro/visor multifunción (página 3-4/página 3-5)
5. Gancho de equipaje (página 3-14)
6. Interruptor principal/Bloqueo de la dirección (página 3-2)
7. Interruptor derecho del manillar (página 3-8)
8. Puño del acelerador (página 6-14)9. Maneta del freno delantero (página 3-9)
U16PS0S0.book Page 3 Tuesday, May 8, 2007 10:09 AM
Page 16 of 82
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-1
3
SAU10973

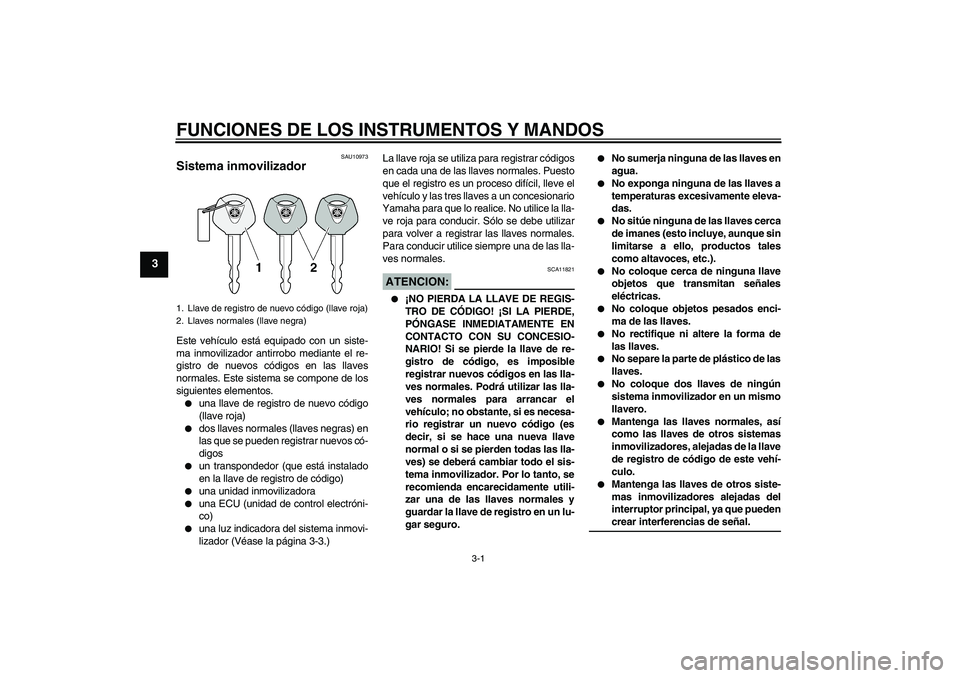

Sistema inmovilizador Este vehículo está equipado con un siste-
ma inmovilizador antirrobo mediante el re-
gistro de nuevos códigos en las llaves
normales. Este sistema se compone de los
siguientes elementos.
una llave de registro de nuevo código
(llave roja)
dos llaves normales (llaves negras) en
las que se pueden registrar nuevos có-
digos
un transpondedor (que está instalado
en la llave de registro de código)
una unidad inmovilizadora
una ECU (unidad de control electróni-
co)
una luz indicadora del sistema inmovi-
lizador (Véase la página 3-3.)La llave roja se utiliza para registrar códigos
en cada una de las llaves normales. Puesto
que el registro es un proceso difícil, lleve el
vehículo y las tres llaves a un concesionario
Yamaha para que lo realice. No utilice la lla-
ve roja para conducir. Sólo se debe utilizar
para volver a registrar las llaves normales.
Para conducir utilice siempre una de las lla-
ves normales.
ATENCION:
SCA11821
¡NO PIERDA LA LLAVE DE REGIS-
TRO DE CÓDIGO! ¡SI LA PIERDE,
PÓNGASE INMEDIATAMENTE EN
CONTACTO CON SU CONCESIO-
NARIO! Si se pierde la llave de re-
gistro de código, es imposible
registrar nuevos códigos en las lla-
ves normales. Podrá utilizar las lla-
ves normales para arrancar el
vehículo; no obstante, si es necesa-
rio registrar un nuevo código (es
decir, si se hace una nueva llave
normal o si se pierden todas las lla-
ves) se deberá cambiar todo el sis-
tema inmovilizador. Por lo tanto, se
recomienda encarecidamente utili-
zar una de las llaves normales y
guardar la llave de registro en un lu-
gar seguro.
No sumerja ninguna de las llaves en
agua.
No exponga ninguna de las llaves a
temperaturas excesivamente eleva-
das.
No sitúe ninguna de las llaves cerca
de imanes (esto incluye, aunque sin
limitarse a ello, productos tales
como altavoces, etc.).
No coloque cerca de ninguna llave
objetos que transmitan señales
eléctricas.
No coloque objetos pesados enci-
ma de las llaves.
No rectifique ni altere la forma de
las llaves.
No separe la parte de plástico de las
llaves.
No coloque dos llaves de ningún
sistema inmovilizador en un mismo
llavero.
Mantenga las llaves normales, así
como las llaves de otros sistemas
inmovilizadores, alejadas de la llave
de registro de código de este vehí-
culo.
Mantenga las llaves de otros siste-
mas inmovilizadores alejadas del
interruptor principal, ya que puedencrear interferencias de señal.
1. Llave de registro de nuevo código (llave roja)
2. Llaves normales (llave negra)U16PS0S0.book Page 1 Tuesday, May 8, 2007 10:09 AM
