2008 YAMAHA XCITY 125 Manuale de Empleo (in Spanish)

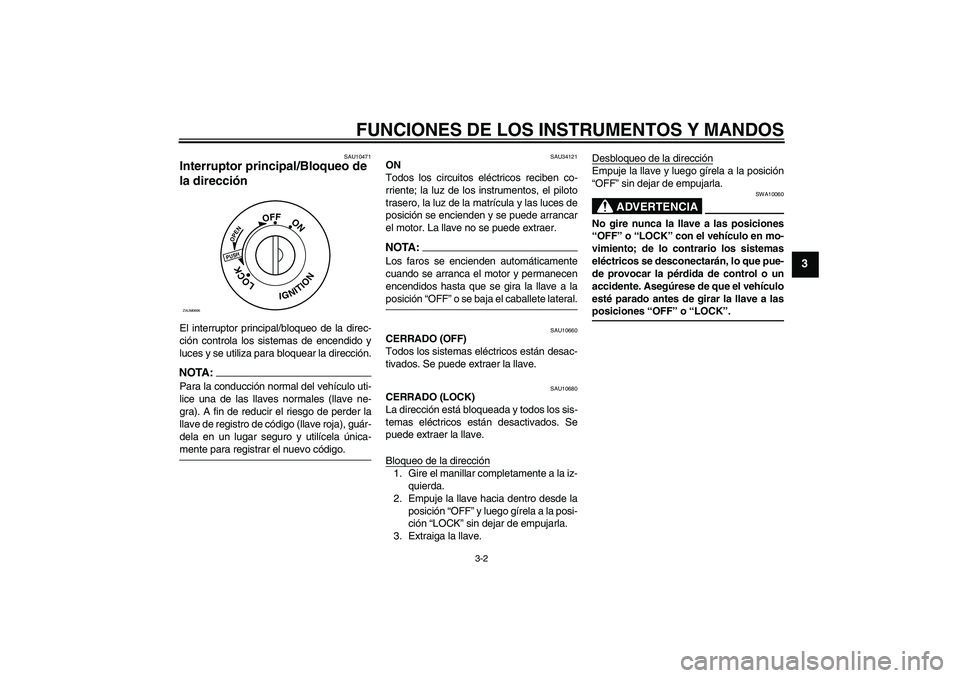

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-2
3
SAU10471
Interruptor principal/Bloqueo de
la dirección El interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.NOTA:Para la conducción normal del vehículo uti-
lice una de las llaves normales (llave ne-
gra). A fin de reducir el riesgo de perder la
llave de registro de código (llave roja), guár-
dela en un lugar seguro y utilícela única-mente para registrar el nuevo código.
SAU34121
ON
Todos los circuitos eléctricos reciben co-
rriente; la luz de los instrumentos, el piloto
trasero, la luz de la matrícula y las luces de
posición se encienden y se puede arrancar
el motor. La llave no se puede extraer.NOTA:Los faros se encienden automáticamente
cuando se arranca el motor y permanecen
encendidos hasta que se gira la llave a laposición “OFF” o se baja el caballete lateral.
SAU10660
CERRADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
SAU10680
CERRADO (LOCK)
La dirección está bloqueada y todos los sis-
temas eléctricos están desactivados. Se
puede extraer la llave.
Bloqueo de la dirección1. Gire el manillar completamente a la iz-
quierda.
2. Empuje la llave hacia dentro desde la
posición “OFF” y luego gírela a la posi-
ción “LOCK” sin dejar de empujarla.
3. Extraiga la llave.Desbloqueo de la dirección
Empuje la llave y luego gírela a la posición
“OFF” sin dejar de empujarla.
ADVERTENCIA
SWA10060
No gire nunca la llave a las posiciones
“OFF” o “LOCK” con el vehículo en mo-
vimiento; de lo contrario los sistemas
eléctricos se desconectarán, lo que pue-
de provocar la pérdida de control o un
accidente. Asegúrese de que el vehículo
esté parado antes de girar la llave a lasposiciones “OFF” o “LOCK”.
PUSHOPEN
OFF
ON
LOCK
IGNITION
ZAUM0696
U16PS0S0.book Page 2 Tuesday, May 8, 2007 10:09 AM

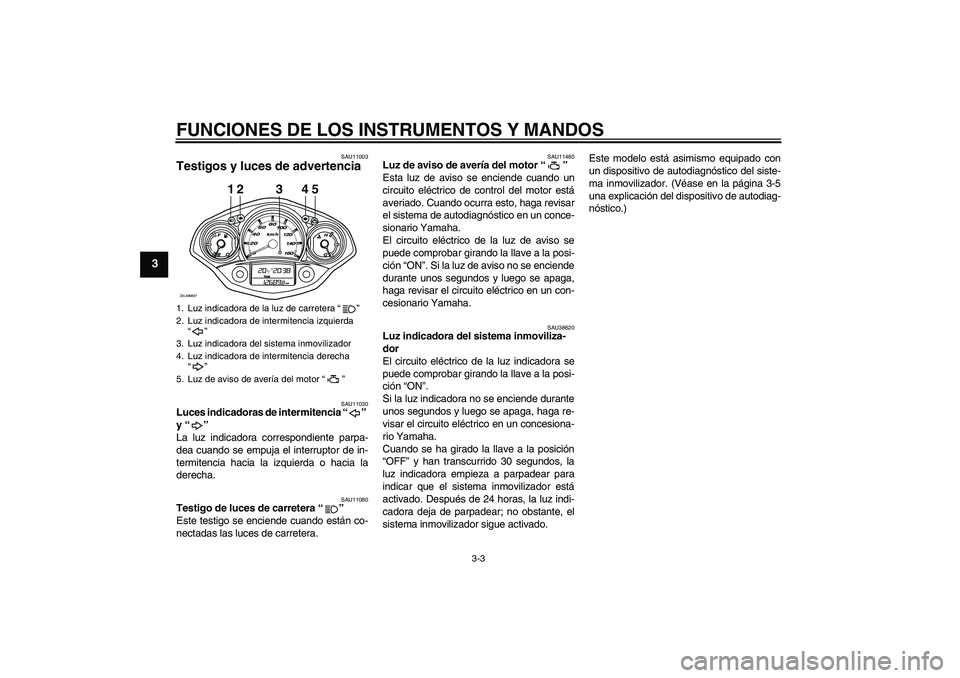

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
3
SAU11003
Testigos y luces de advertencia
SAU11030
Luces indicadoras de intermitencia “”
y “”
La luz indicadora correspondiente parpa-
dea cuando se empuja el interruptor de in-
termitencia hacia la izquierda o hacia la
derecha.
SAU11080
Testigo de luces de carretera “”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU11480
Luz de aviso de avería del motor “”
Esta luz de aviso se enciende cuando un
circuito eléctrico de control del motor está
averiado. Cuando ocurra esto, haga revisar
el sistema de autodiagnóstico en un conce-
sionario Yamaha.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. Si la luz de aviso no se enciende
durante unos segundos y luego se apaga,
haga revisar el circuito eléctrico en un con-
cesionario Yamaha.
SAU38620
Luz indicadora del sistema inmoviliza-
dor
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”.
Si la luz indicadora no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-
rio Yamaha.
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora empieza a parpadear para
indicar que el sistema inmovilizador está
activado. Después de 24 horas, la luz indi-
cadora deja de parpadear; no obstante, el
sistema inmovilizador sigue activado.Este modelo está asimismo equipado con
un dispositivo de autodiagnóstico del siste-
ma inmovilizador. (Véase en la página 3-5
una explicación del dispositivo de autodiag-
nóstico.)
1. Luz indicadora de la luz de carretera “”
2. Luz indicadora de intermitencia izquierda
“”
3. Luz indicadora del sistema inmovilizador
4. Luz indicadora de intermitencia derecha
“”
5. Luz de aviso de avería del motor “”
12 3 4 5
ZAUM0697
U16PS0S0.book Page 3 Tuesday, May 8, 2007 10:09 AM

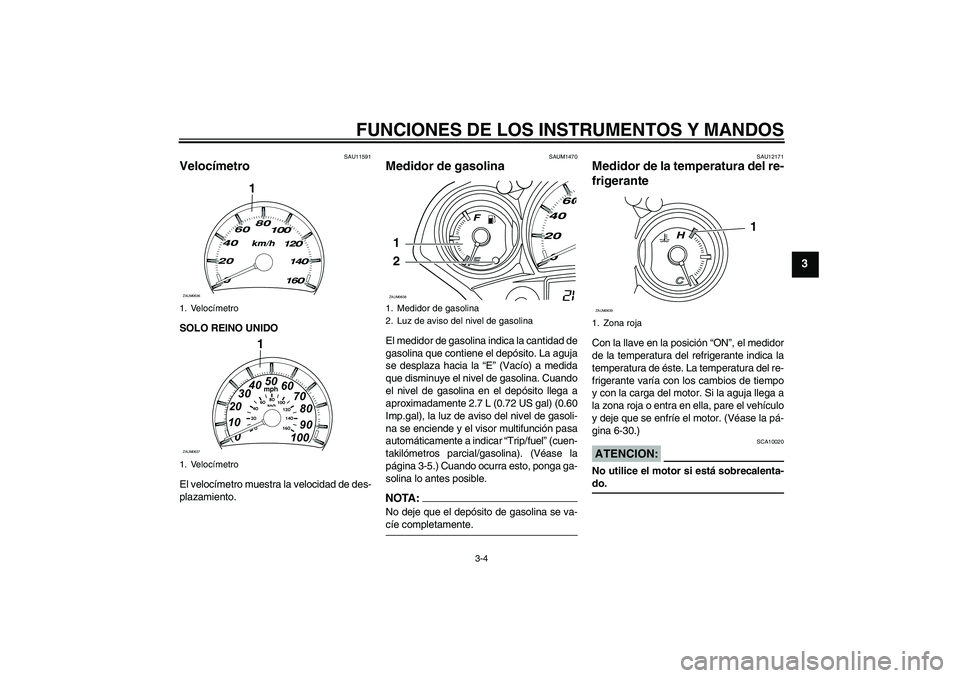

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
3
SAU11591
Velocímetro SOLO REINO UNIDO
El velocímetro muestra la velocidad de des-
plazamiento.
SAUM1470
Medidor de gasolina El medidor de gasolina indica la cantidad de
gasolina que contiene el depósito. La aguja
se desplaza hacia la “E” (Vacío) a medida
que disminuye el nivel de gasolina. Cuando
el nivel de gasolina en el depósito llega a
aproximadamente 2.7 L (0.72 US gal) (0.60
Imp.gal), la luz de aviso del nivel de gasoli-
na se enciende y el visor multifunción pasa
automáticamente a indicar “Trip/fuel” (cuen-
takilómetros parcial/gasolina). (Véase la
página 3-5.) Cuando ocurra esto, ponga ga-
solina lo antes posible.NOTA:No deje que el depósito de gasolina se va-cíe completamente.
SAU12171
Medidor de la temperatura del re-
frigerante Con la llave en la posición “ON”, el medidor
de la temperatura del refrigerante indica la
temperatura de éste. La temperatura del re-
frigerante varía con los cambios de tiempo
y con la carga del motor. Si la aguja llega a
la zona roja o entra en ella, pare el vehículo
y deje que se enfríe el motor. (Véase la pá-
gina 6-30.)ATENCION:
SCA10020
No utilice el motor si está sobrecalenta-do.
1. Velocímetro
1. Velocímetro
1
ZAUM0636
1mph
0 1020304050
60
70
80
90
100
ZAUM0637
1. Medidor de gasolina
2. Luz de aviso del nivel de gasolina1
2ZAUM0638
1. Zona roja
1
ZAUM0639
U16PS0S0.book Page 4 Tuesday, May 8, 2007 10:09 AM

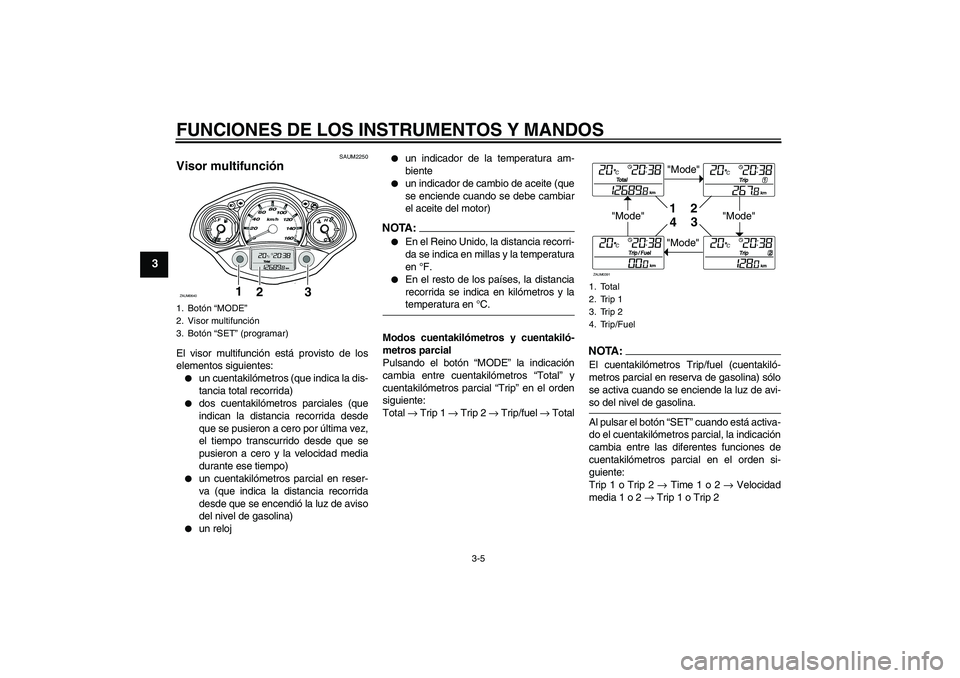

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
3
SAUM2250
Visor multifunción El visor multifunción está provisto de los
elementos siguientes:

un cuentakilómetros (que indica la dis-
tancia total recorrida)


dos cuentakilómetros parciales (que
indican la distancia recorrida desde
que se pusieron a cero por última vez,
el tiempo transcurrido desde que se
pusieron a cero y la velocidad media
durante ese tiempo)


un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida
desde que se encendió la luz de aviso
del nivel de gasolina)


un reloj


un indicador de la temperatura am-
biente


un indicador de cambio de aceite (que
se enciende cuando se debe cambiar
el aceite del motor)
NOTA :

En el Reino Unido, la distancia recorri-
da se indica en millas y la temperatura
en °F.


En el resto de los países, la distancia
recorrida se indica en kilómetros y latemperatura en °C.
Modos cuentakilómetros y cuentakiló-
metros parcial
Pulsando el botón “MODE” la indicación
cambia entre cuentakilómetros “Total” y
cuentakilómetros parcial “Trip” en el orden
siguiente:
Total → Trip 1 → Trip 2 → Trip/fuel → Total
NOTA :
El cuentakilómetros Trip/fuel (cuentakiló-
metros parcial en reserva de gasolina) sólo
se activa cuando se enciende la luz de avi-so del nivel de gasolina.
Al pulsar el botón “SET” cuando está activa-
do el cuentakilómetros parcial, la indicación
cambia entre las diferentes funciones de
cuentakilómetros parcial en el orden si-
guiente:
Trip 1 o Trip 2 → Time 1 o 2 → Velocidad
media 1 o 2 → Trip 1 o Trip 2
1. Botón “MODE”
2. Visor multifunción
3. Botón “SET” (programar)
1
2
3
ZAUM0640
1. Total
2. Trip 1
3. Trip 2
4. Trip/Fuel
"Mode"
"Mode"
"Mode"
"Mode"1
2
3
4
ZAUM0391
U16PS0S0.book Page 5 Tuesday, May 8, 2007 10:09 AM

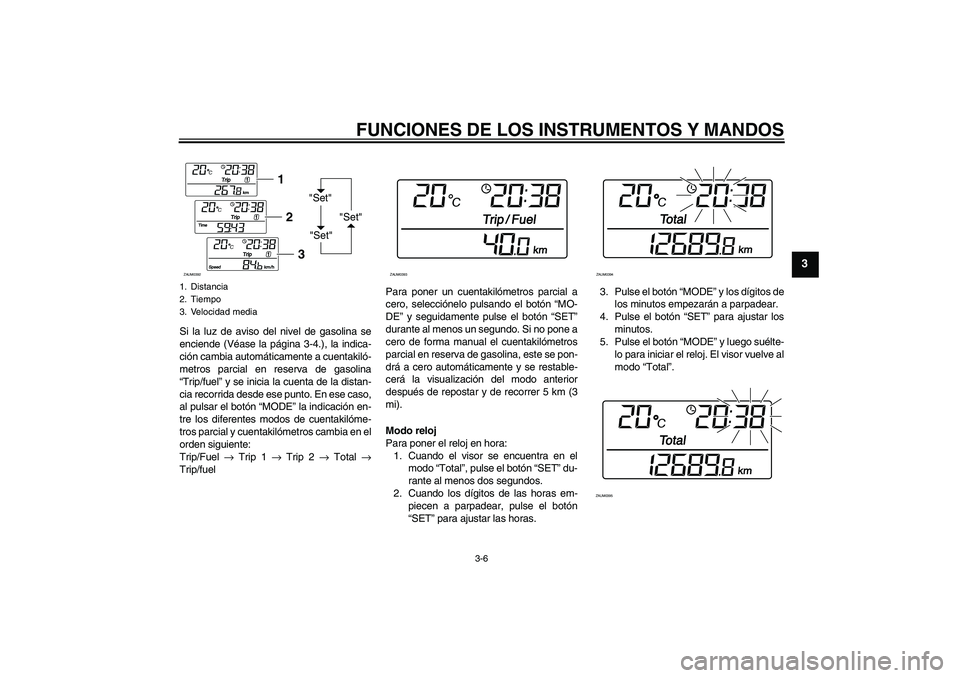

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3
Si la luz de aviso del nivel de gasolina se
enciende (Véase la página 3-4.), la indica-
ción cambia automáticamente a cuentakiló-
metros parcial en reserva de gasolina
“Trip/fuel” y se inicia la cuenta de la distan-
cia recorrida desde ese punto. En ese caso,
al pulsar el botón “MODE” la indicación en-
tre los diferentes modos de cuentakilóme-
tros parcial y cuentakilómetros cambia en el
orden siguiente:
Trip/Fuel → Trip 1 → Trip 2 → Total →
Trip/fuelPara poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el botón “MO-
DE” y seguidamente pulse el botón “SET”
durante al menos un segundo. Si no pone a
cero de forma manual el cuentakilómetros
parcial en reserva de gasolina, este se pon-
drá a cero automáticamente y se restable-
cerá la visualización del modo anterior
después de repostar y de recorrer 5 km (3
mi).
Modo reloj
Para poner el reloj en hora:
1. Cuando el visor se encuentra en el
modo “Total”, pulse el botón “SET” du-
rante al menos dos segundos.
2. Cuando los dígitos de las horas em-
piecen a parpadear, pulse el botón
“SET” para ajustar las horas.3. Pulse el botón “MODE” y los dígitos de
los minutos empezarán a parpadear.
4. Pulse el botón “SET” para ajustar los
minutos.
5. Pulse el botón “MODE” y luego suélte-
lo para iniciar el reloj. El visor vuelve al
modo “Total”.1. Distancia
2. Tiempo
3. Velocidad media
"Set"
"Set""Set"
12
3
ZAUM0392
ZAUM0393
ZAUM0394ZAUM0395
U16PS0S0.book Page 6 Tuesday, May 8, 2007 10:09 AM

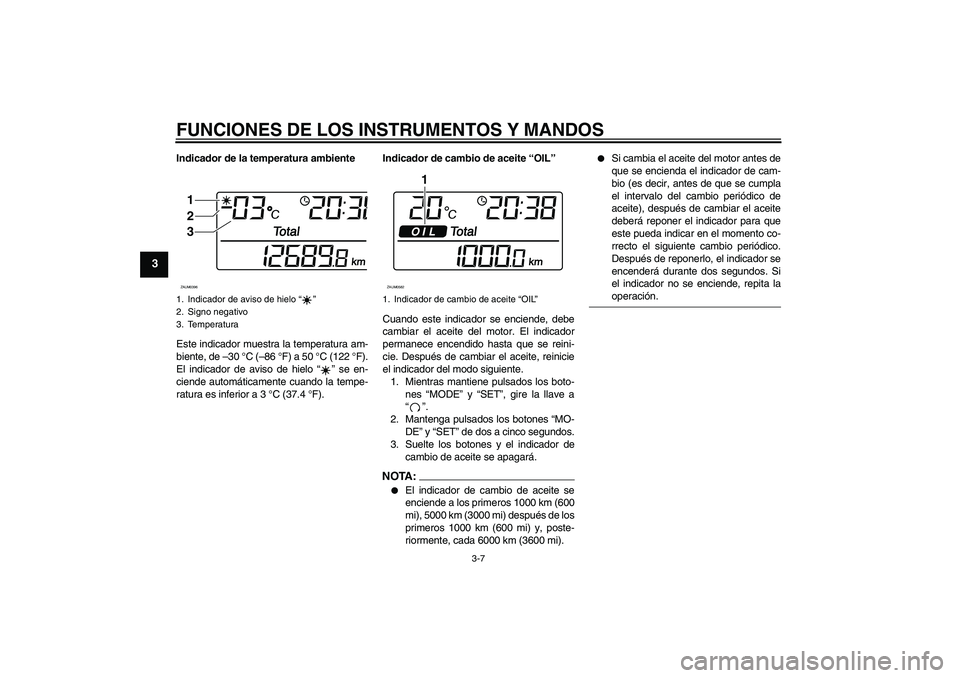

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
Indicador de la temperatura ambiente
Este indicador muestra la temperatura am-
biente, de –30 °C (–86 °F) a 50 °C (122 °F).
El indicador de aviso de hielo “” se en-
ciende automáticamente cuando la tempe-
ratura es inferior a 3 °C (37.4 °F).Indicador de cambio de aceite “OIL”
Cuando este indicador se enciende, debe
cambiar el aceite del motor. El indicador
permanece encendido hasta que se reini-
cie. Después de cambiar el aceite, reinicie
el indicador del modo siguiente.
1. Mientras mantiene pulsados los boto-
nes “MODE” y “SET”, gire la llave a
“”.
2. Mantenga pulsados los botones “MO-
DE” y “SET” de dos a cinco segundos.
3. Suelte los botones y el indicador de
cambio de aceite se apagará.
NOTA:

El indicador de cambio de aceite se
enciende a los primeros 1000 km (600
mi), 5000 km (3000 mi) después de los
primeros 1000 km (600 mi) y, poste-
riormente, cada 6000 km (3600 mi).


Si cambia el aceite del motor antes de
que se encienda el indicador de cam-
bio (es decir, antes de que se cumpla
el intervalo del cambio periódico de
aceite), después de cambiar el aceite
deberá reponer el indicador para que
este pueda indicar en el momento co-
rrecto el siguiente cambio periódico.
Después de reponerlo, el indicador se
encenderá durante dos segundos. Si
el indicador no se enciende, repita laoperación.
1. Indicador de aviso de hielo “”
2. Signo negativo
3. Temperatura1
2
3ZAUM0396
1. Indicador de cambio de aceite “OIL”
1
ZAUM0582
U16PS0S0.book Page 7 Tuesday, May 8, 2007 10:09 AM

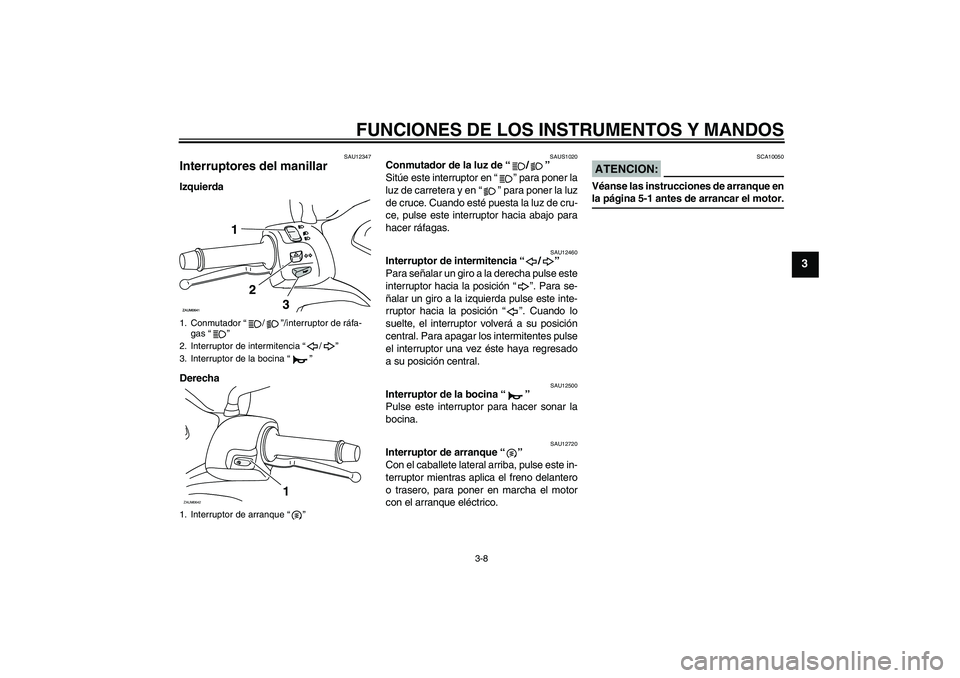

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3
SAU12347
Interruptores del manillar Izquierda
Derecha
SAUS1020
Conmutador de la luz de “/”
Sitúe este interruptor en “” para poner la
luz de carretera y en “” para poner la luz
de cruce. Cuando esté puesta la luz de cru-
ce, pulse este interruptor hacia abajo para
hacer ráfagas.
SAU12460
Interruptor de intermitencia “/”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12500
Interruptor de la bocina “”
Pulse este interruptor para hacer sonar la
bocina.
SAU12720
Interruptor de arranque “”
Con el caballete lateral arriba, pulse este in-
terruptor mientras aplica el freno delantero
o trasero, para poner en marcha el motor
con el arranque eléctrico.
ATENCION:
SCA10050
Véanse las instrucciones de arranque enla página 5-1 antes de arrancar el motor.
1. Conmutador “/”/interruptor de ráfa-
gas “”
2. Interruptor de intermitencia “/”
3. Interruptor de la bocina “”
1. Interruptor de arranque “”ZAUM0642
1
U16PS0S0.book Page 8 Tuesday, May 8, 2007 10:09 AM

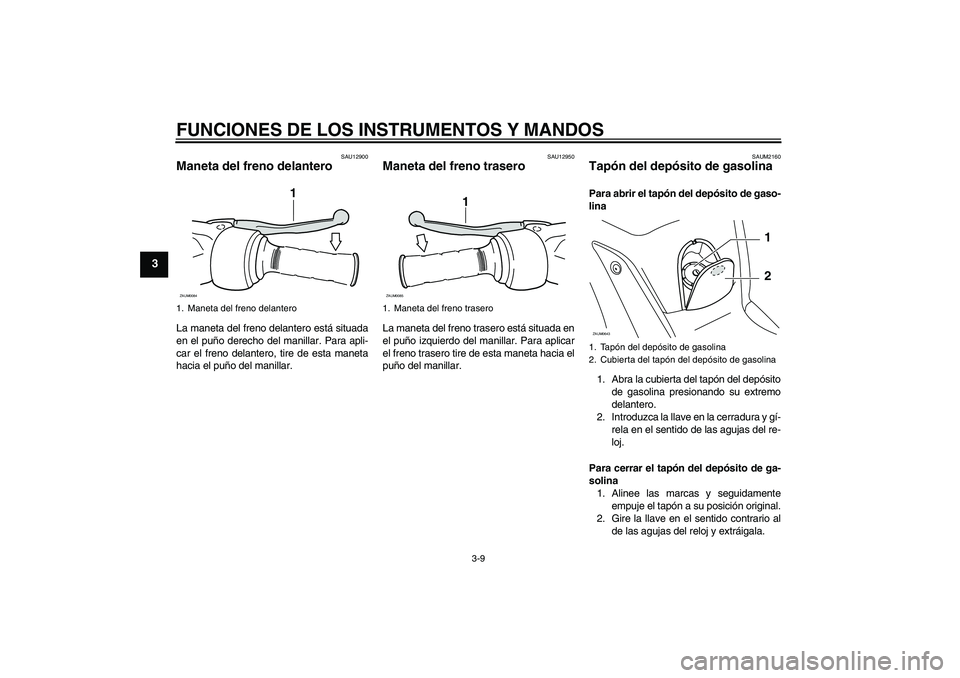

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3
SAU12900
Maneta del freno delantero La maneta del freno delantero está situada
en el puño derecho del manillar. Para apli-
car el freno delantero, tire de esta maneta
hacia el puño del manillar.
SAU12950
Maneta del freno trasero La maneta del freno trasero está situada en
el puño izquierdo del manillar. Para aplicar
el freno trasero tire de esta maneta hacia el
puño del manillar.
SAUM2160
Tapón del depósito de gasolina Para abrir el tapón del depósito de gaso-
lina
1. Abra la cubierta del tapón del depósito
de gasolina presionando su extremo
delantero.
2. Introduzca la llave en la cerradura y gí-
rela en el sentido de las agujas del re-
loj.
Para cerrar el tapón del depósito de ga-
solina
1. Alinee las marcas y seguidamente
empuje el tapón a su posición original.
2. Gire la llave en el sentido contrario al
de las agujas del reloj y extráigala.
1. Maneta del freno delantero
1
ZAUM0084
1. Maneta del freno trasero
1
ZAUM0085
1. Tapón del depósito de gasolina
2. Cubierta del tapón del depósito de gasolinaZAUM0643
1
2
U16PS0S0.book Page 9 Tuesday, May 8, 2007 10:09 AM
