2008 YAMAHA XCITY 125 Manual de utilização (in Portuguese)

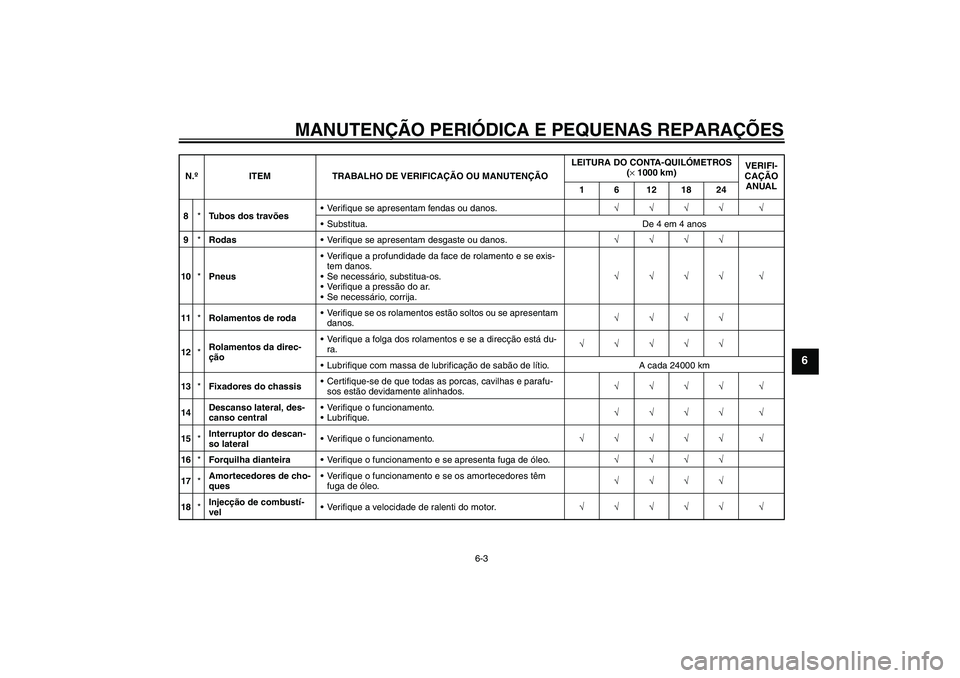

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-3
6
8*Tubos dos travõesVerifique se apresentam fendas ou danos.√√√√ √
Substitua. De 4 em 4 anos
9*RodasVerifique se apresentam desgaste ou danos.√√√√
10*PneusVerifique a profundidade da face de rolamento e se exis-
tem danos.
Se necessário, substitua-os.
Verifique a pressão do ar.
Se necessário, corrija.√√√√ √
11*Rolamentos de rodaVerifique se os rolamentos estão soltos ou se apresentam
danos.√√√√
12*Rolamentos da direc-
çãoVerifique a folga dos rolamentos e se a direcção está du-
ra.√√√√√
Lubrifique com massa de lubrificação de sabão de lítio. A cada 24000 km
13*Fixadores do chassisCertifique-se de que todas as porcas, cavilhas e parafu-
sos estão devidamente alinhados.√√√√ √
14Descanso lateral, des-
canso centralVerifique o funcionamento.
Lubrifique.√√√√ √
15*Interruptor do descan-
so lateralVerifique o funcionamento.√√√√√ √
16*Forquilha dianteiraVerifique o funcionamento e se apresenta fuga de óleo.√√√√
17*Amortecedores de cho-
quesVerifique o funcionamento e se os amortecedores têm
fuga de óleo.√√√√
18*Injecção de combustí-
velVerifique a velocidade de ralenti do motor.√√√√√ √ N.ºITEM TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(× 1000 km)VERIFI-
CAÇÃO
ANUAL
1 6 12 18 24
U16PP0P0.book Page 3 Tuesday, May 8, 2007 11:19 AM

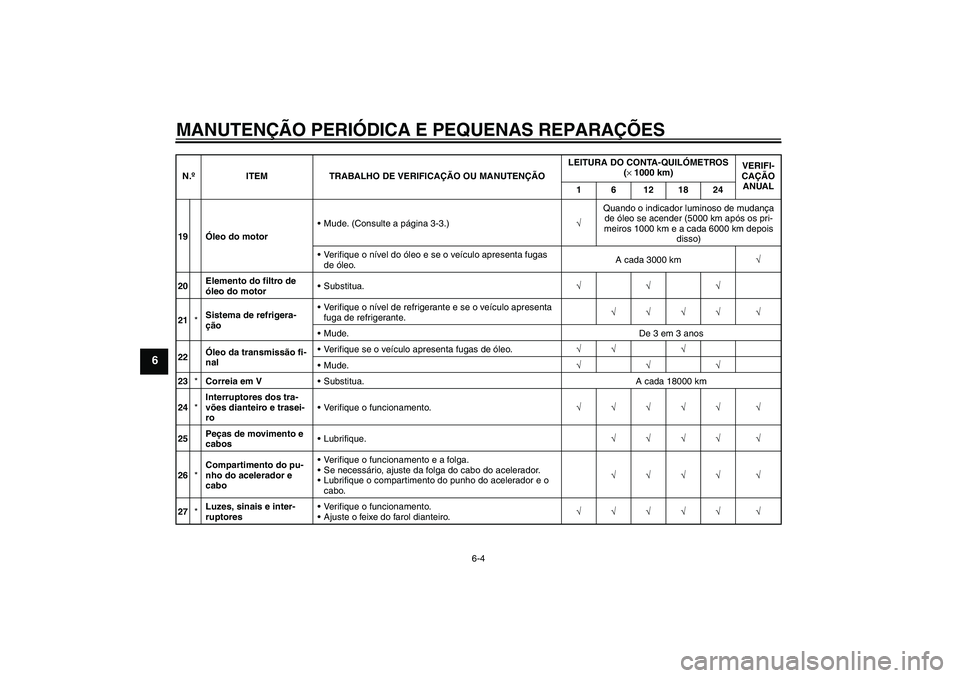

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-4
6
19Óleo do motorMude. (Consulte a página 3-3.)√Quando o indicador luminoso de mudança
de óleo se acender (5000 km após os pri-
meiros 1000 km e a cada 6000 km depois
disso)
Verifique o nível do óleo e se o veículo apresenta fugas
de óleo.A cada 3000 km√
20Elemento do filtro de
óleo do motorSubstitua.√√√
21*Sistema de refrigera-
çãoVerifique o nível de refrigerante e se o veículo apresenta
fuga de refrigerante.√√√√ √
Mude.De 3 em 3 anos
22Óleo da transmissão fi-
nalVerifique se o veículo apresenta fugas de óleo.√√ √
Mude.√√√
23*Correia em VSubstitua. A cada 18000 km
24*Interruptores dos tra-
vões dianteiro e trasei-
roVerifique o funcionamento.√√√√√ √
25Peças de movimento e
cabosLubrifique.√√√√ √
26*Compartimento do pu-
nho do acelerador e
caboVerifique o funcionamento e a folga.
Se necessário, ajuste da folga do cabo do acelerador.
Lubrifique o compartimento do punho do acelerador e o
cabo.√√√√ √
27*Luzes, sinais e inter-
ruptoresVerifique o funcionamento.
Ajuste o feixe do farol dianteiro.√√√√√ √ N.ºITEM TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(× 1000 km)VERIFI-
CAÇÃO
ANUAL
1 6 12 18 24U16PP0P0.book Page 4 Tuesday, May 8, 2007 11:19 AM

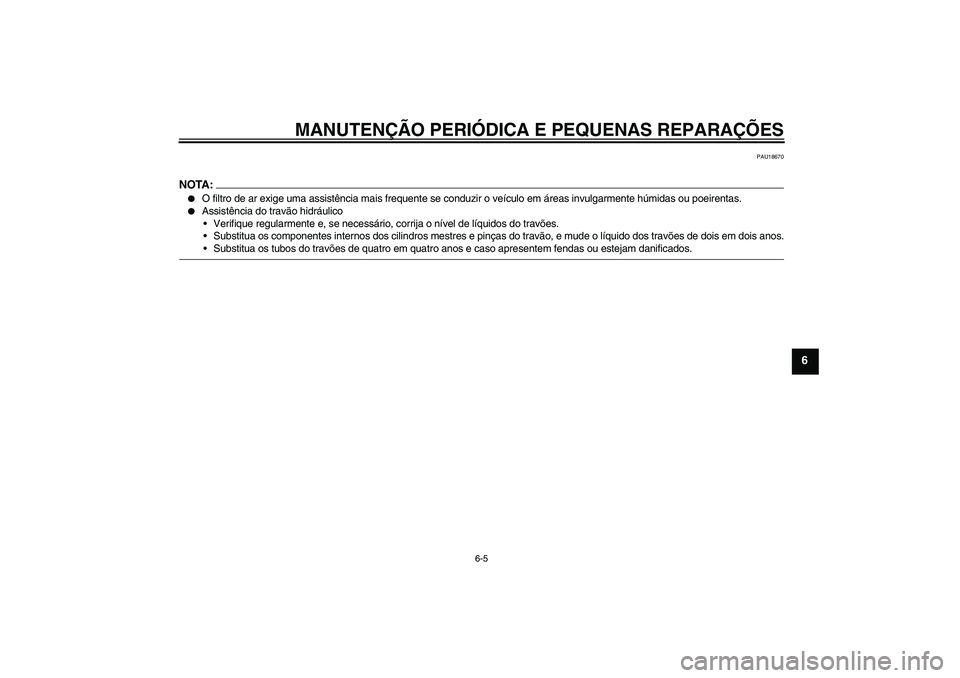

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-5
6
PAU18670
NOTA:

O filtro de ar exige uma assistência mais frequente se conduzir o veículo em áreas invulgarmente húmidas ou poeirentas.


Assistência do travão hidráulico
Verifique regularmente e, se necessário, corrija o nível de líquidos do travões.
Substitua os componentes internos dos cilindros mestres e pinças do travão, e mude o líquido dos travões de dois em dois anos.Substitua os tubos do travões de quatro em quatro anos e caso apresentem fendas ou estejam danificados.
U16PP0P0.book Page 5 Tuesday, May 8, 2007 11:19 AM

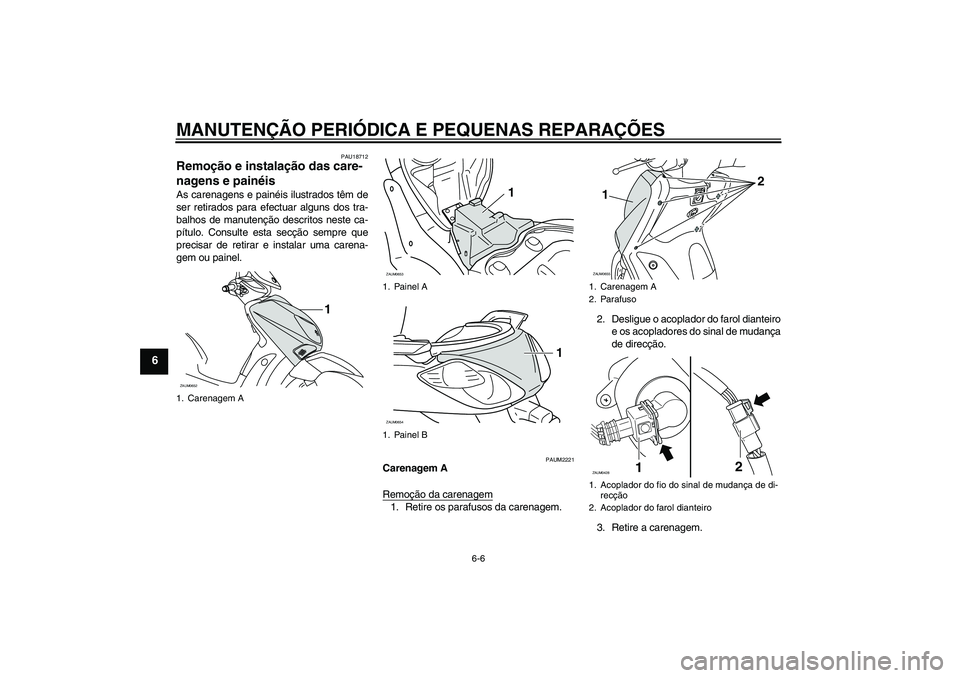

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-6
6
PAU18712
Remoção e instalação das care-
nagens e painéis As carenagens e painéis ilustrados têm de
ser retirados para efectuar alguns dos tra-
balhos de manutenção descritos neste ca-
pítulo. Consulte esta secção sempre que
precisar de retirar e instalar uma carena-
gem ou painel.
PAUM2221
Carenagem A
Remoção da carenagem1. Retire os parafusos da carenagem.2. Desligue o acoplador do farol dianteiro
e os acopladores do sinal de mudança
de direcção.
3. Retire a carenagem.
1. Carenagem AZAUM0652
1
1. Painel A
1. Painel BZAUM0653
1
ZAUM0654
1
1. Carenagem A
2. Parafuso
1. Acoplador do fio do sinal de mudança de di-
recção
2. Acoplador do farol dianteiroZAUM0655
2
1
12
ZAUM0428
U16PP0P0.book Page 6 Tuesday, May 8, 2007 11:19 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-7
6
Instalação da carenagem1. Ligue o acoplador do farol dianteiro e
os acopladores do sinal de mudança
de direcção.
2. Coloque a carenagem na posição ori-
ginal e instale os parafusos.
PAU19481
Painel A
Remoção do painel1. Abra o assento. (Consulte a página
3-11.)
2. Retire os parafusos e, de seguida,
puxe o painel para fora, conforme ilus-
trado.Instalação do painel
Coloque o painel na posição original e, de-
pois, instale os parafusos.
PAU19210
Painel B
Remoção do painelRetire os parafusos e depois o painel.
Instalação do painelColoque o painel na posição original e, de-
pois, instale os parafusos.
PAU19621
Verificação da vela de ignição A vela de ignição é um componente impor-
tante do motor que deve ser verificado peri-
odicamente, preferivelmente por um
concessionário Yamaha. Uma vez que o
calor e os resíduos provocarão a erosão
lenta da vela de ignição, esta deverá ser re-
movida e verificada de acordo com a tabela
de lubrificação e manutenção periódica.
Para além disso, o estado da vela de igni-
ção pode revelar o estado do motor.
O isolador de porcelana à volta do eléctrodo
central da vela de ignição deverá ter uma
cor acastanhada média a leve (a cor ideal
quando o veículo é conduzido normalmen-
te). Se a vela apresentar uma cor claramen-
te diferente, o motor poderá estar a
funcionar de modo inapropriado. Não tente
diagnosticar por si mesmo este tipo de pro-
blemas. Em vez disso, solicite a um con-
cessionário Yamaha que verifique o
veículo.
Se a vela de ignição mostrar sinais de ero-
são do eléctrodo e excesso de carbono ou
outros resíduos, deverá ser substituída.
1. Parafuso
2. Painel AZAUM0656
1
2
1. ParafusoZAUM0657
1
Vela de ignição especificada:
NGK/CPR9EA-9
U16PP0P0.book Page 7 Tuesday, May 8, 2007 11:19 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-8
6
Antes de instalar uma vela de ignição, de-
verá medir a distância do eléctrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
NOTA:Se não houver uma chave de binário dispo-
nível quando pretender instalar uma vela de
ignição, uma boa estimativa do binário cor-
recto é 1/4–1/2 de volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o binário especificadologo que possível.
PAUM2270
Óleo do motor O nível de óleo do motor deve ser verificado
antes de cada viagem. Para além disso, o
óleo deve ser mudado nos intervalos espe-
cificados na tabela de lubrificação e manu-
tenção periódica e quando o indicador
luminoso de manutenção se acender.
Verificação do nível de óleo do motor
1. Coloque a scooter no descanso cen-
tral.NOTA :
Durante a verificação do nível do óleo, cer-
tifique-se de que a scooter está numa posi-
ção totalmente vertical. Uma ligeira
inclinação lateral poderá resultar numa fal-sa leitura.
2. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos até o óleo as-
sentar, retire a tampa de enchimento
de óleo, limpe a vareta medidora de
nível, introduza-a novamente no orifí-
cio de enchimento de óleo (sem a atar-
raxar), e depois retire-a novamente
para verificar o nível do óleo.
1. Distância do eléctrodo da vela de igniçãoDistância do eléctrodo da vela de ig-
nição:
0.8–0.9 mm (0.031–0.035 in)
Binário de aperto:
Vela de ignição:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
1
ZAUM0037
U16PP0P0.book Page 8 Tuesday, May 8, 2007 11:19 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-9
6
NOTA:O óleo do motor deverá situar-se entre asmarcas de nível máximo e mínimo.
4. Caso o óleo do motor se situe abaixo
da marca de nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível.
5. Introduza a vareta medidora de nível
no orifício de enchimento de óleo e de-
pois aperte a tampa de enchimento do
óleo.
Mudança do óleo do motor (com ou sem
substituição do elemento do filtro de
óleo)
1. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.2. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado.
3. Retire a tampa de enchimento de óleo
e a cavilha de drenagem de óleo do
motor para drenar o óleo do cárter.
4. Verifique se a anilha da cavilha de dre-
nagem tem danos e, caso necessário,
substitua-a.
NOTA:Ignore os passos 5–9 se não desejar subs-tituir o elemento do filtro de óleo.
5. Retire a cobertura do elemento do fil-
tro de óleo, retirando as respectivas
cavilhas.
1. Tampa de enchimento de óleo do motorZAUM0701
1
1. Cavilha de drenagem do óleo do motorZAUM0702
1
1. Cavilha de drenagem do óleo do motor
2. Anilha
1. Cobertura do elemento do filtro de óleo
12
ZAUM0129ZAUM0711
1
U16PP0P0.book Page 9 Tuesday, May 8, 2007 11:19 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-10
6
6. Retire o elemento do filtro de óleo e o
anel de vedação em O.
7. Verifique se existem danos no anel de
vedação em O e, se necessário, subs-
titua-o.
8. Instale o elemento do filtro de óleo
novo e um anel de vedação em O.
9. Instale a cobertura do elemento do fil-
tro de óleo, colocando as cavilhas e
apertando-as de seguida, em confor-
midade com o binário especificado.
NOTA:Certifique-se de que o anel de vedação emO está bem encaixado.
10. Instale a anilha e a cavilha de drena-
gem de óleo do motor e aperte a cavi-
lha de drenagem de acordo com o
binário especificado.NOTA:Certifique-se de que a anilha está bem en-caixada.
11. Adicione a quantidade especificada de
óleo do motor recomendado e, depois,
instale e aperte a tampa de enchimen-
to de óleo.
NOTA:Depois do motor e do sistema de escape te-
rem arrefecido, certifique-se de que limpa o
óleo eventualmente derramado sobrequaisquer componentes.PRECAUÇÃO:
PCA11670


Não utilize óleos com a especifica-
ção para diesel de “CD” nem óleos
de qualidade superior à especifica-
da. Para além disso, não utilize óle-
os denominados “ENERGY
CONSERVING II” ou superiores.


Certifique-se de que não entra ne-nhum material estranho no cárter.
12. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
13. Desligue o motor, verifique o nível do
óleo e, se necessário, corrija-o.
14. Reinicie o indicador de mudança de
óleo. (Consulte a página 3-5.)
1. Elemento do filtro de óleo
2. Anel de vedação em O
3. Cobertura do elemento do filtro de óleoBinário de aperto:
Cavilha da cobertura do filtro de óleo:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)1
2
3
ZAUM0712
Binário de aperto:
Cavilha de drenagem do óleo do mo-
tor:
32 Nm (3.2 m·kgf, 23 ft·lbf)
Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo de substituição:
Sem substituição do elemento do fil-
tro de óleo:
1.40 L (1.48 US qt) (1.23 Imp.qt)
Com substituição do elemento do fil-
tro de óleo:
1.50 L (1.59 US qt) (1.32 Imp.qt)
U16PP0P0.book Page 10 Tuesday, May 8, 2007 11:19 AM
