FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-2
3
PAU10471

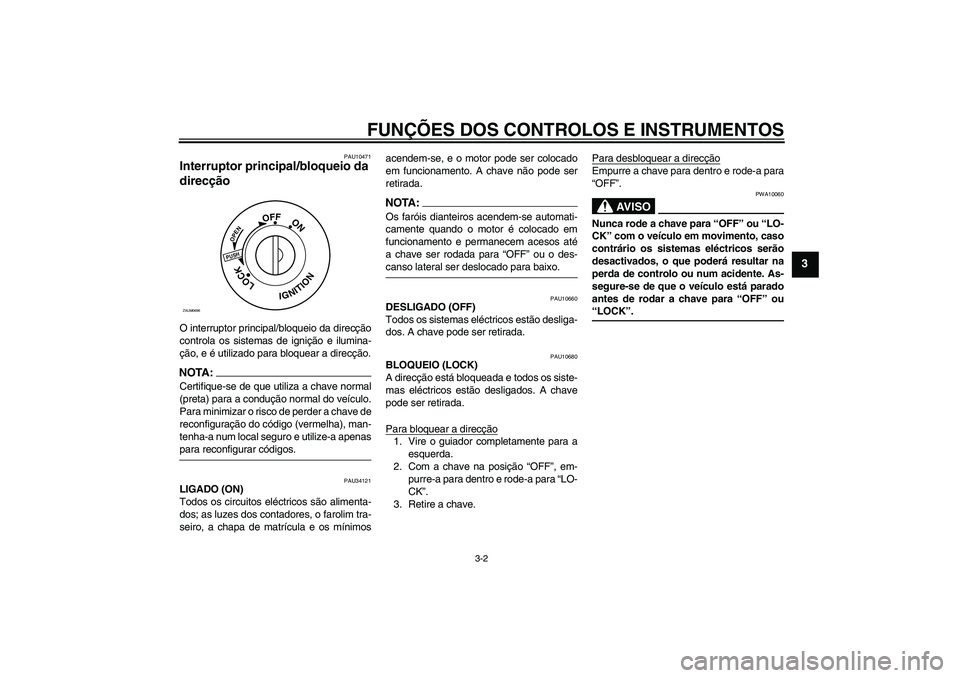

Interruptor principal/bloqueio da
direcção O interruptor principal/bloqueio da direcção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direcção.NOTA:Certifique-se de que utiliza a chave normal
(preta) para a condução normal do veículo.
Para minimizar o risco de perder a chave de
reconfiguração do código (vermelha), man-
tenha-a num local seguro e utilize-a apenaspara reconfigurar códigos.
PAU34121
LIGADO (ON)
Todos os circuitos eléctricos são alimenta-
dos; as luzes dos contadores, o farolim tra-
seiro, a chapa de matrícula e os mínimosacendem-se, e o motor pode ser colocado
em funcionamento. A chave não pode ser
retirada.
NOTA:Os faróis dianteiros acendem-se automati-
camente quando o motor é colocado em
funcionamento e permanecem acesos até
a chave ser rodada para “OFF” ou o des-canso lateral ser deslocado para baixo.
PAU10660
DESLIGADO (OFF)
Todos os sistemas eléctricos estão desliga-
dos. A chave pode ser retirada.
PAU10680
BLOQUEIO (LOCK)
A direcção está bloqueada e todos os siste-
mas eléctricos estão desligados. A chave
pode ser retirada.
Para bloquear a direcção1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “OFF”, em-
purre-a para dentro e rode-a para “LO-
CK”.
3. Retire a chave.Para desbloquear a direcção
Empurre a chave para dentro e rode-a para
“OFF”.
AV I S O
PWA10060
Nunca rode a chave para “OFF” ou “LO-
CK” com o veículo em movimento, caso
contrário os sistemas eléctricos serão
desactivados, o que poderá resultar na
perda de controlo ou num acidente. As-
segure-se de que o veículo está parado
antes de rodar a chave para “OFF” ou“LOCK”.
PUSHOPEN
OFF
ON
LOCK
IGNITION
ZAUM0696
U16PP0P0.book Page 2 Tuesday, May 8, 2007 11:19 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-3
3
PAU11003
Indicadores luminosos e luzes
de advertência
PAU11030
Indicadores luminosos de mudança de
direcção “” e “”
O indicador luminoso correspondente fica
intermitente quando o interruptor do sinal
de mudança de direcção é accionado para
a esquerda ou para a direita.
PAU11080
Indicador luminoso de máximos “”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU11480
Luz de advertência de problema no mo-
tor “”
Esta luz de advertência acende-se quando
um circuito eléctrico de supervisão do mo-
tor apresenta problemas. Quando isto
acontecer, solicite a um concessionário
Yamaha que verifique o sistema de auto-di-
agnóstico.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. Se a luz de advertência não se acen-
der durante alguns segundos e depois apa-
gar-se, solicite a um concessionário
Yamaha que verifique o circuito eléctrico.
PAU38620
Indicador luminoso do sistema imobili-
zador
O circuito eléctrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”.
Se o indicador luminoso não se acender du-
rante alguns segundos e depois se apagar,
solicite a um concessionário Yamaha que
verifique o circuito eléctrico.Depois da chave ser rodada para “OFF” e
terem passado 30 segundos, o indicador lu-
minoso ficará intermitente indicando que o
sistema imobilizador está activado. Passa-
das 24 horas, o indicador luminoso pára de
piscar, mas o sistema imobilizador continua
activado.
Este modelo está também equipado com
um dispositivo de auto-diagnóstico para o
sistema imobilizador. (Consulte a página
3-5 para obter explicações sobre o disposi-
tivo de auto-diagnóstico.)
1. Indicador luminoso de máximos “”
2. Indicador luminoso de mudança de direcção
esquerda “”
3. Indicador luminoso do sistema imobilizador
4. Indicador luminoso de mudança de direcção
direita “”
5. Luz de advertência de problema no motor
“”
12 3 4 5
ZAUM0697
U16PP0P0.book Page 3 Tuesday, May 8, 2007 11:19 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
3
PAU11591
Velocímetro APENAS R.U.
O velocímetro mostra a velocidade de con-
dução.
PAUM1470
Indicador de combustível O indicador de combustível indica a quanti-
dade de combustível que se encontra no
respectivo depósito. O ponteiro move-se
para “E” (Vazio) à medida que o nível de
combustível diminui. Quando o combustível
remanescente no depósito atingir aproxi-
madamente 2.7 L (0.72 US gal) (0.60
Imp.gal), a luz de advertência do nível de
combustível acender-se-á e o visor multi-
funcional mudará automaticamente para o
modo “Trip/fuel”. (Consulte a página 3-5.)
Se isto acontecer, reabasteça logo que
possível.NOTA:Não permita que o depósito de combustívelfique totalmente vazio.
PAU12171
Indicador da temperatura do re-
frigerante Com a chave na posição “ON” (ligado), o in-
dicador da temperatura do refrigerante indi-
ca a temperatura do refrigerante. A
temperatura do refrigerante varia com as al-
terações climáticas e com a carga sobre o
motor. Se o ponteiro atingir ou entrar na
zona vermelha, pare o veículo e deixe o
motor arrefecer. (Consulte a página 6-30.)PRECAUÇÃO:
PCA10020
Não utilize o motor se este estiver dema-siado quente.
1. Velocímetro
1. Velocímetro
1
ZAUM0636
1mph
0 1020304050
60
70
80
90
100
ZAUM0637
1. Indicador de combustível
2. Luz de advertência do nível de combustível1
2ZAUM0638
1. Zona vermelha
1
ZAUM0639
U16PP0P0.book Page 4 Tuesday, May 8, 2007 11:19 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
3
PAUM2250

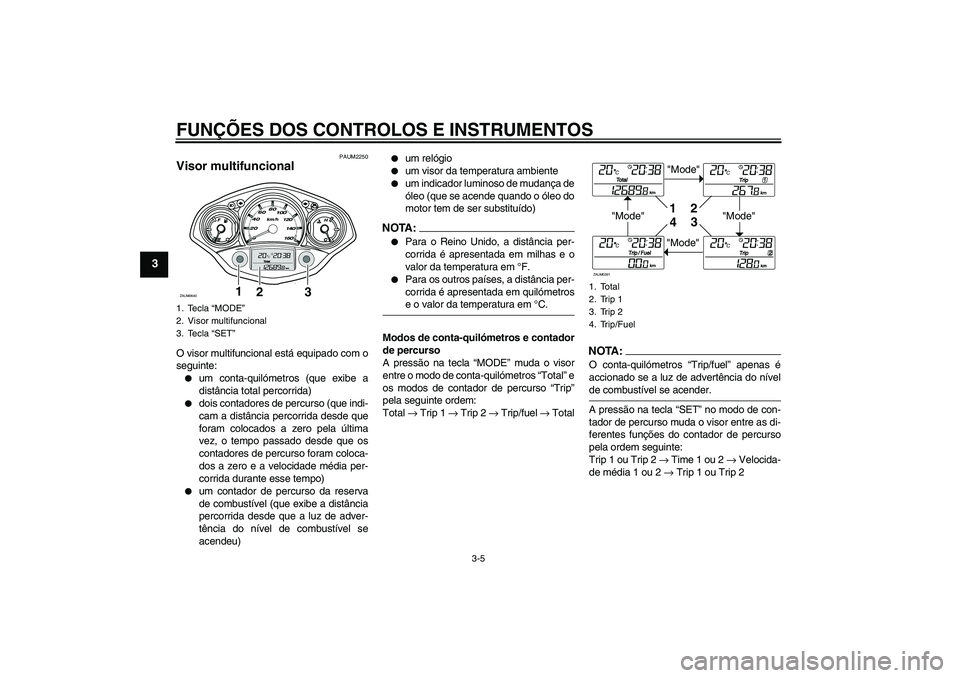

Visor multifuncional O visor multifuncional está equipado com o
seguinte:

um conta-quilómetros (que exibe a
distância total percorrida)


dois contadores de percurso (que indi-
cam a distância percorrida desde que
foram colocados a zero pela última
vez, o tempo passado desde que os
contadores de percurso foram coloca-
dos a zero e a velocidade média per-
corrida durante esse tempo)


um contador de percurso da reserva
de combustível (que exibe a distância
percorrida desde que a luz de adver-
tência do nível de combustível se
acendeu)


um relógio


um visor da temperatura ambiente


um indicador luminoso de mudança de
óleo (que se acende quando o óleo do
motor tem de ser substituído)
NOTA :

Para o Reino Unido, a distância per-
corrida é apresentada em milhas e o
valor da temperatura em °F.


Para os outros países, a distância per-
corrida é apresentada em quilómetrose o valor da temperatura em °C.
Modos de conta-quilómetros e contador
de percurso
A pressão na tecla “MODE” muda o visor
entre o modo de conta-quilómetros “Total” e
os modos de contador de percurso “Trip”
pela seguinte ordem:
Total → Trip 1 → Trip 2 → Trip/fuel → Total
NOTA :
O conta-quilómetros “Trip/fuel” apenas é
accionado se a luz de advertência do nívelde combustível se acender.
A pressão na tecla “SET” no modo de con-
tador de percurso muda o visor entre as di-
ferentes funções do contador de percurso
pela ordem seguinte:
Trip 1 ou Trip 2 → Time 1 ou 2 → Velocida-
de média 1 ou 2 → Trip 1 ou Trip 2
1. Tecla “MODE”
2. Visor multifuncional
3. Tecla “SET”
1
2
3
ZAUM0640
1. Total
2. Trip 1
3. Trip 2
4. Trip/Fuel
"Mode"
"Mode"
"Mode"
"Mode"1
2
3
4
ZAUM0391
U16PP0P0.book Page 5 Tuesday, May 8, 2007 11:19 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-6
3

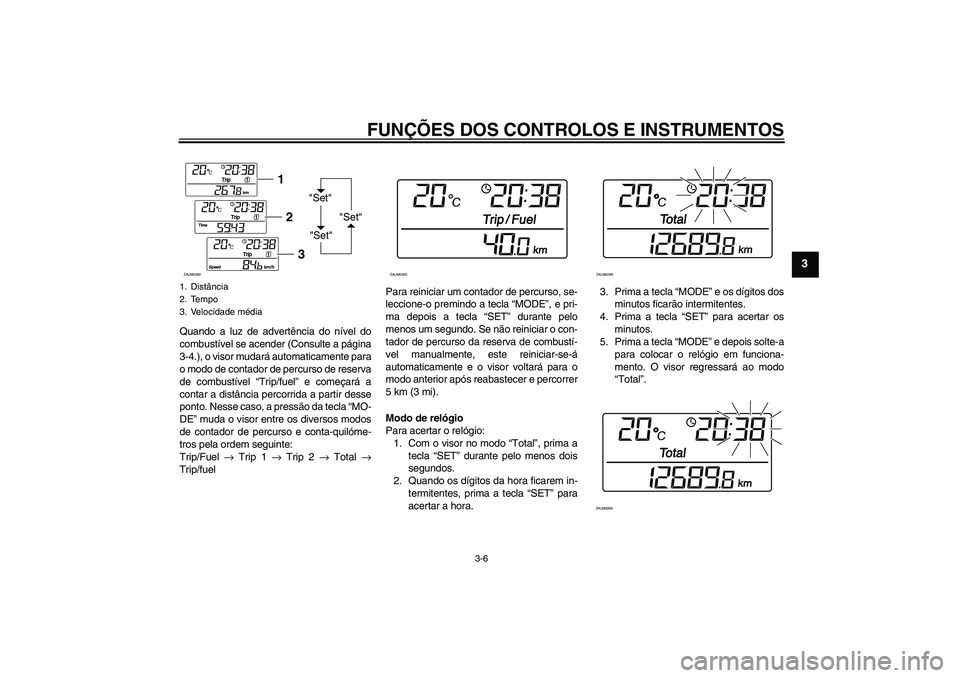

Quando a luz de advertência do nível do
combustível se acender (Consulte a página
3-4.), o visor mudará automaticamente para
o modo de contador de percurso de reserva
de combustível “Trip/fuel” e começará a
contar a distância percorrida a partir desse
ponto. Nesse caso, a pressão da tecla “MO-
DE” muda o visor entre os diversos modos
de contador de percurso e conta-quilóme-
tros pela ordem seguinte:
Trip/Fuel → Trip 1 → Trip 2 → Total →
Trip/fuelPara reiniciar um contador de percurso, se-
leccione-o premindo a tecla “MODE”, e pri-
ma depois a tecla “SET” durante pelo
menos um segundo. Se não reiniciar o con-
tador de percurso da reserva de combustí-
vel manualmente, este reiniciar-se-á
automaticamente e o visor voltará para o
modo anterior após reabastecer e percorrer
5 km (3 mi).
Modo de relógio
Para acertar o relógio:
1. Com o visor no modo “Total”, prima a
tecla “SET” durante pelo menos dois
segundos.
2. Quando os dígitos da hora ficarem in-
termitentes, prima a tecla “SET” para
acertar a hora.3. Prima a tecla “MODE” e os dígitos dos
minutos ficarão intermitentes.
4. Prima a tecla “SET” para acertar os
minutos.
5. Prima a tecla “MODE” e depois solte-a
para colocar o relógio em funciona-
mento. O visor regressará ao modo
“Total”.1. Distância
2. Tempo
3. Velocidade média
"Set"
"Set""Set"
12
3
ZAUM0392
ZAUM0393
ZAUM0394ZAUM0395
U16PP0P0.book Page 6 Tuesday, May 8, 2007 11:19 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3

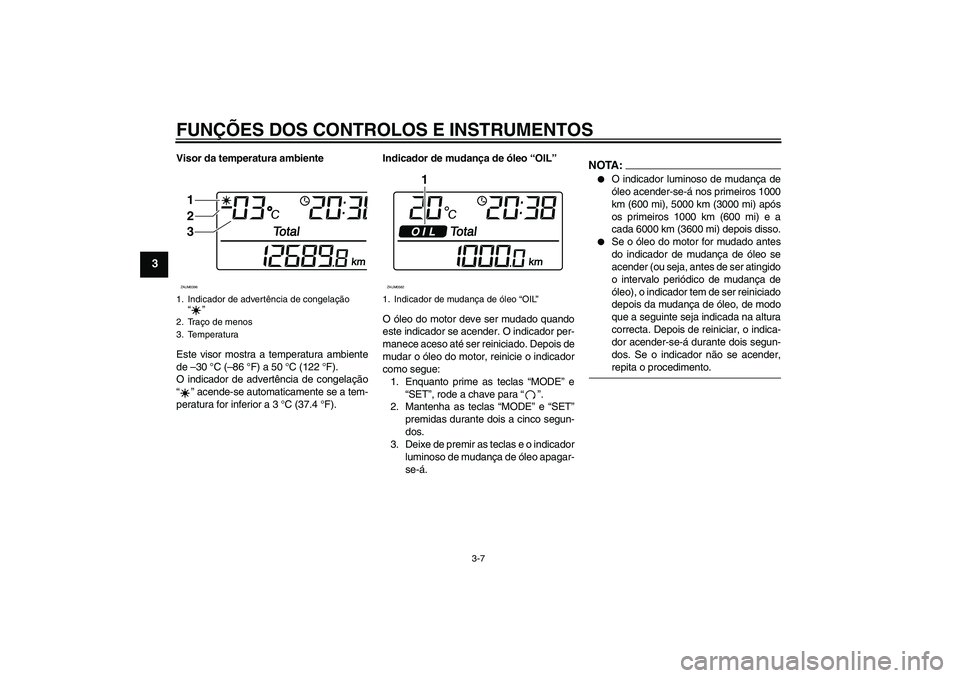

Visor da temperatura ambiente
Este visor mostra a temperatura ambiente
de –30 °C (–86 °F) a 50 °C (122 °F).
O indicador de advertência de congelação
“” acende-se automaticamente se a tem-
peratura for inferior a 3 °C (37.4 °F).Indicador de mudança de óleo “OIL”
O óleo do motor deve ser mudado quando
este indicador se acender. O indicador per-
manece aceso até ser reiniciado. Depois de
mudar o óleo do motor, reinicie o indicador
como segue:
1. Enquanto prime as teclas “MODE” e
“SET”, rode a chave para “”.
2. Mantenha as teclas “MODE” e “SET”
premidas durante dois a cinco segun-
dos.
3. Deixe de premir as teclas e o indicador
luminoso de mudança de óleo apagar-
se-á.
NOTA:

O indicador luminoso de mudança de
óleo acender-se-á nos primeiros 1000
km (600 mi), 5000 km (3000 mi) após
os primeiros 1000 km (600 mi) e a
cada 6000 km (3600 mi) depois disso.


Se o óleo do motor for mudado antes
do indicador de mudança de óleo se
acender (ou seja, antes de ser atingido
o intervalo periódico de mudança de
óleo), o indicador tem de ser reiniciado
depois da mudança de óleo, de modo
que a seguinte seja indicada na altura
correcta. Depois de reiniciar, o indica-
dor acender-se-á durante dois segun-
dos. Se o indicador não se acender,repita o procedimento.
1. Indicador de advertência de congelação
“”
2. Traço de menos
3. Temperatura1
2
3ZAUM0396
1. Indicador de mudança de óleo “OIL”
1
ZAUM0582
U16PP0P0.book Page 7 Tuesday, May 8, 2007 11:19 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
PAU12347

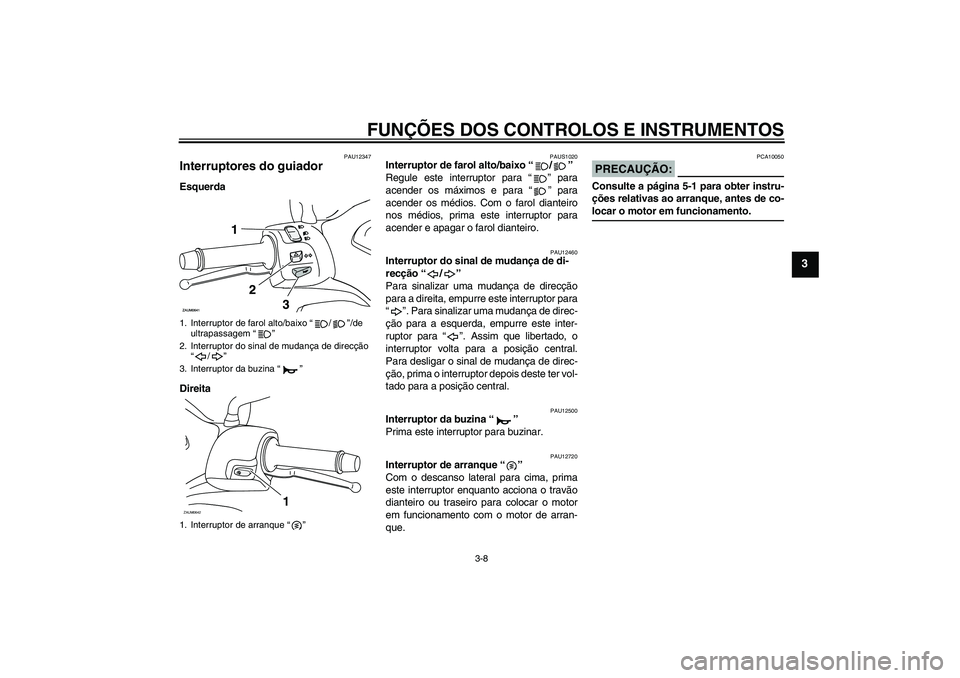

Interruptores do guiador Esquerda
Direita
PAUS1020
Interruptor de farol alto/baixo “/”
Regule este interruptor para “” para
acender os máximos e para “” para
acender os médios. Com o farol dianteiro
nos médios, prima este interruptor para
acender e apagar o farol dianteiro.
PAU12460
Interruptor do sinal de mudança de di-
recção “/”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor para
“”. Para sinalizar uma mudança de direc-
ção para a esquerda, empurre este inter-
ruptor para “”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
ção, prima o interruptor depois deste ter vol-
tado para a posição central.
PAU12500
Interruptor da buzina “”
Prima este interruptor para buzinar.
PAU12720
Interruptor de arranque “”
Com o descanso lateral para cima, prima
este interruptor enquanto acciona o travão
dianteiro ou traseiro para colocar o motor
em funcionamento com o motor de arran-
que.
PRECAUÇÃO:
PCA10050
Consulte a página 5-1 para obter instru-
ções relativas ao arranque, antes de co-locar o motor em funcionamento.
1. Interruptor de farol alto/baixo “/”/de
ultrapassagem “”
2. Interruptor do sinal de mudança de direcção
“/”
3. Interruptor da buzina “”
1. Interruptor de arranque “”ZAUM0642
1
U16PP0P0.book Page 8 Tuesday, May 8, 2007 11:19 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
PAU12900

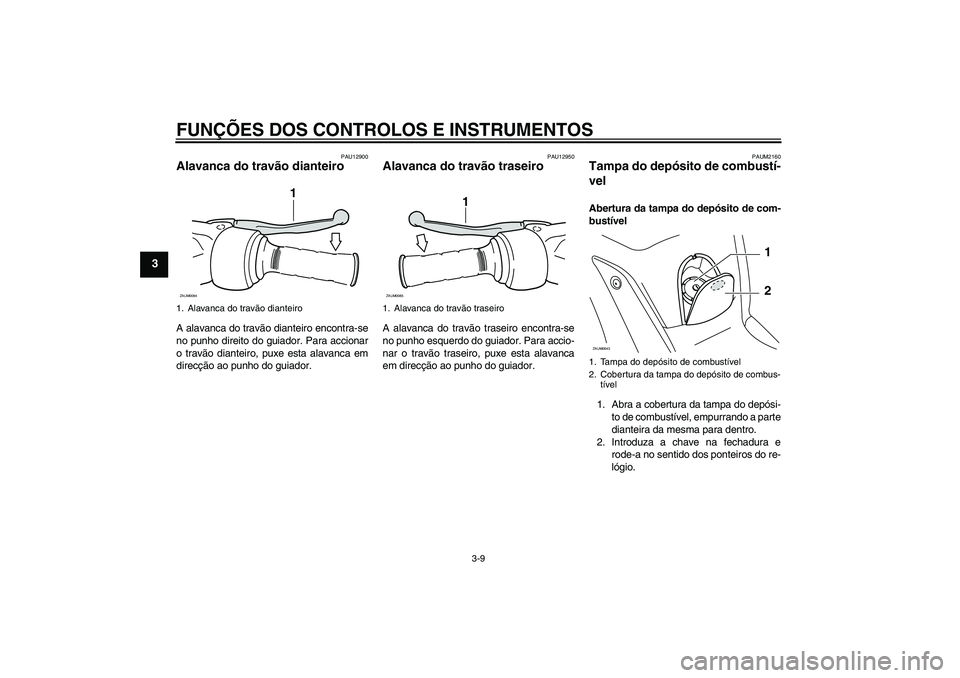

Alavanca do travão dianteiro A alavanca do travão dianteiro encontra-se
no punho direito do guiador. Para accionar
o travão dianteiro, puxe esta alavanca em
direcção ao punho do guiador.
PAU12950
Alavanca do travão traseiro A alavanca do travão traseiro encontra-se
no punho esquerdo do guiador. Para accio-
nar o travão traseiro, puxe esta alavanca
em direcção ao punho do guiador.
PAUM2160
Tampa do depósito de combustí-
vel Abertura da tampa do depósito de com-
bustível
1. Abra a cobertura da tampa do depósi-
to de combustível, empurrando a parte
dianteira da mesma para dentro.
2. Introduza a chave na fechadura e
rode-a no sentido dos ponteiros do re-
lógio.
1. Alavanca do travão dianteiro
1
ZAUM0084
1. Alavanca do travão traseiro
1
ZAUM0085
1. Tampa do depósito de combustíve l
2. Cobertura da tampa do depósito de combus-
tívelZAUM0643
1
2
U16PP0P0.book Page 9 Tuesday, May 8, 2007 11:19 AM
