VERIFICAÇÕES PRÉVIAS À VIAGEM4-2
4
PAU15605
Lista de verificação prévia à viagem
ITEM VERIFICAÇÕES PÁGINA
CombustívelVerifique o nível de combustível no respectivo depósito.
Se necessário, reabasteça.
Verifique se o tubo de combustível apresenta fuga.3-10
Óleo do motorVerifique o nível de óleo no motor.
Se necessário, adicione óleo recomendado até ao nível especificado.
Verifique se o veículo apresenta fugas de óleo.6-8
Óleo da transmissão finalVerifique se o veículo apresenta fugas de óleo. 6-11
RefrigeranteVerifique o nível de refrigerante no reservatório.
Se necessário, adicione refrigerante recomendado até ao nível especificado.
Verifique se o sistema de refrigeração tem fugas.6-12
Tr a vão dianteiroVerifique o funcionamento.
Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
Verifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Verifique o nível de líquido no reservatório.
Se necessário, adicione líquido dos travões recomendado até ao nível especifi-
cado.
Verifique se o sistema hidráulico apresenta fugas.6-17, 6-18, 6-18
Tr a vão traseiroVerifique o funcionamento.
Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
Verifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Verifique o nível de líquido no reservatório.
Se necessário, adicione líquido dos travões recomendado até ao nível especifi-
cado.
Verifique se o sistema hidráulico apresenta fugas.6-17, 6-18, 6-18
U16PP0P0.book Page 2 Tuesday, May 8, 2007 11:19 AM

VERIFICAÇÕES PRÉVIAS À VIAGEM
4-3
4

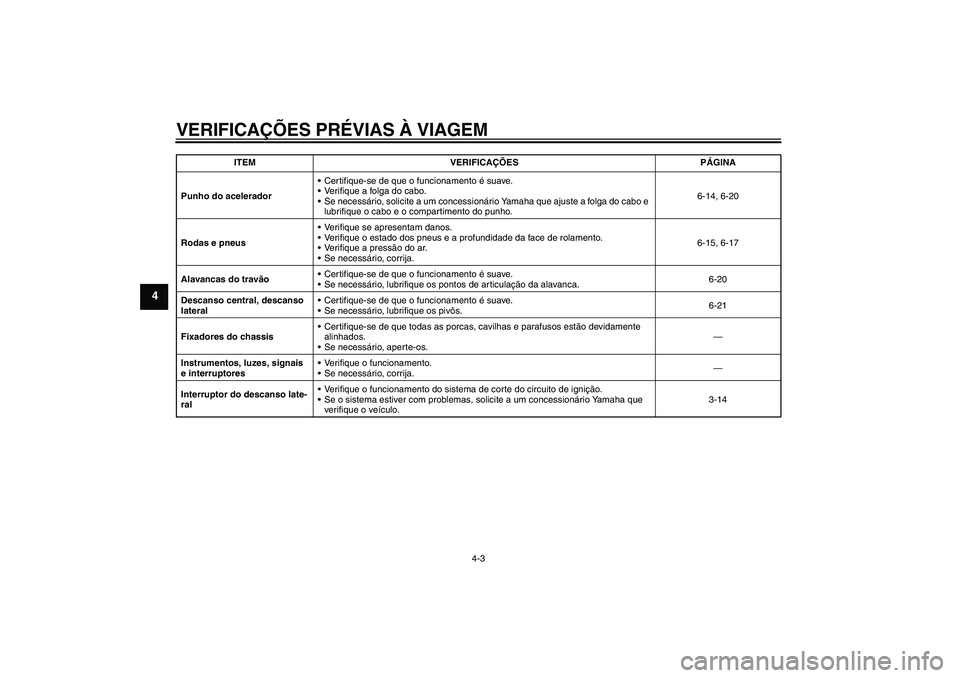

Punho do aceleradorCertifique-se de que o funcionamento é suave.
Verifique a folga do cabo.
Se necessário, solicite a um concessionário Yamaha que ajuste a folga do cabo e
lubrifique o cabo e o compartimento do punho.6-14, 6-20
Rodas e pneusVerifique se apresentam danos.
Verifique o estado dos pneus e a profundidade da face de rolamento.
Verifique a pressão do ar.
Se necessário, corrija.6-15, 6-17
Alavancas do travãoCertifique-se de que o funcionamento é suave.
Se necessário, lubrifique os pontos de articulação da alavanca.6-20
Descanso central, descanso
lateralCertifique-se de que o funcionamento é suave.
Se necessário, lubrifique os pivôs.6-21
Fixadores do chassisCertifique-se de que todas as porcas, cavilhas e parafusos estão devidamente
alinhados.
Se necessário, aperte-os.—
Instrumentos, luzes, signais
e interruptoresVerifique o funcionamento.
Se necessário, corrija.—
Interruptor do descanso late-
ralVerifique o funcionamento do sistema de corte do circuito de ignição.
Se o sistema estiver com problemas, solicite a um concessionário Yamaha que
verifique o veículo.3-14 ITEM VERIFICAÇÕES PÁGINA
U16PP0P0.book Page 3 Tuesday, May 8, 2007 11:19 AM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-1
5
PAU15980
AV I S O
PWA10870


Familiarize-se bem com todos os
controlos do funcionamento e res-
pectivas funções antes de condu-
zir. Consulte um concessionário
Yamaha relativamente a qualquer
controlo ou função que não com-
preenda perfeitamente.


Nunca coloque o motor em funcio-
namento nem o faça trabalhar numa
área fechada seja por quanto tempo
for. Os gases do escape são noci-
vos e a sua inalação pode causar a
perda de consciência e a morte
num curto espaço de tempo. Certifi-
que-se sempre de que existe uma
ventilação adequada.


Por razões de segurança, coloque o
motor em funcionamento semprecom o descanso central em baixo.
PAUM2230
Colocação do motor em funcio-
namento PRECAUÇÃO:
PCA10250
Consulte a página 5-4 para obter instru-
ções relativas à rodagem do motor antesde utilizar o veículo pela primeira vez.
Para que o sistema de corte do circuito de
ignição permita o arranque, o descanso la-
teral tem de estar para cima.
AV I S O
PWA10290


Antes de colocar o motor em funci-
onamento, verifique o funciona-
mento do sistema de corte do
circuito de ignição em conformida-
de com o procedimento descrito na
página 3-15.


Nunca conduza com o descanso la-teral para baixo.
1. Rode a chave para “ON”.
PRECAUÇÃO:
PCAM1080
As seguintes luzes de advertência e indi-
cador luminoso deverão acender-se du-
rante alguns segundos e depois apagar-
se.

Luz de advertência do nível de com-
bustível


Luz de advertência de problema no
motor


Indicador luminoso do sistema
imobilizador
Se uma luz de advertência ou um indica-
dor luminoso não se apagar, consulte a
página 3-3 para obter instruções quanto
à verificação do circuito da luz de adver-
tência e indicador luminoso correspon-
dente.
2. Desacelere por completo.
3. Coloque o motor em funcionamento,
premindo o interruptor de arranque
enquanto acciona o travão dianteiro
ou traseiro.1. Alavanca do travão traseiro
2. Interruptor de arranque
3. Alavanca do travão dianteiro
123
ZAUM0649
U16PP0P0.book Page 1 Tuesday, May 15, 2007 1:26 PM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-2
5
NOTA:Se o motor não arrancar, solte o interruptor
de arranque, aguarde alguns segundos e
tente novamente. Cada tentativa de arran-
que deve ser o mais pequena possível para
preservar a bateria. Não tente fazer o motor
arrancar durante mais de 10 segundos por
tentativa. Se o motor não arrancar, tentecom o acelerador a 1/8 de volta.PRECAUÇÃO:
PCA11040
Para uma maior duração do motor, nun-
ca acelere profundamente com o motorfrio!
PAU16760
Arranque NOTA:Antes de arrancar, deixe o motor aquecer.
1. Enquanto comprime a alavanca do
travão traseiro com a mão esquerda e
segura a barra de manobra com a
mão direita, retire a scooter do des-
canso central.
2. Sente-se na scooter e regule os espe-
lhos retrovisores.
3. Ligue o sinal de mudança de direcção.
4. Verifique se vem algum veículo e rode
ligeiramente o punho do acelerador (à
direita) para acelerar.
5. Desligue o sinal de mudança de direc-
ção.
PAU16780
Aceleração e desaceleração A velocidade pode ser ajustada acelerando
e desacelerando. Para aumentar a veloci-
dade, rode o punho do acelerador na direc-
ção (a). Para reduzir a velocidade, rode o
punho do acelerador na direcção (b).
1. Barra de manobra
1
ZAUM0650
(b)
(a)
ZAUM0199
U16PP0P0.book Page 2 Tuesday, May 8, 2007 11:19 AM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-3
5
PAU16792
Travagem 1. Desacelere por completo.
2. Accione os travões dianteiro e traseiro
em simultâneo enquanto aumenta
gradualmente a pressão.
AV I S O
PWA10300


Evite travar de forma brusca ou re-
pentina (especialmente ao inclinar-
se para um lado), caso contrário a
scooter pode derrapar ou revirar.


As passagens de nível, os carris de
eléctricos, as chapas metálicas em
obras na estrada e as tampas de sa-
neamento tornam-se extremamente
escorregadias quando estão mo-
lhadas. Por isso, abrande ao aproxi-
mar-se dessas áreas e passe com
cuidado.


Mantenha sempre em mente que a
travagem numa estrada molhada é
muito mais difícil.


Ao descer uma encosta, conduza
devagar pois a travagem numa en-costa pode ser muito difícil.
PAU16820
Sugestões para a redução do
consumo de combustível O consumo de combustível depende muito
do seu tipo de condução. Considere as se-
guintes sugestões para reduzir o consumo
de combustível:

Evite velocidades do motor elevadas
durante a aceleração.


Evite velocidades elevadas sem carga
no motor.


Em vez de deixar o motor ao ralenti
durante um longo período de tempo
(ex., em engarrafamentos, em semá-
foros ou em passagens de nível), des-
ligue-o.
PUSHOPEN
ZAUM0651
U16PP0P0.book Page 3 Tuesday, May 8, 2007 11:19 AM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-4
5

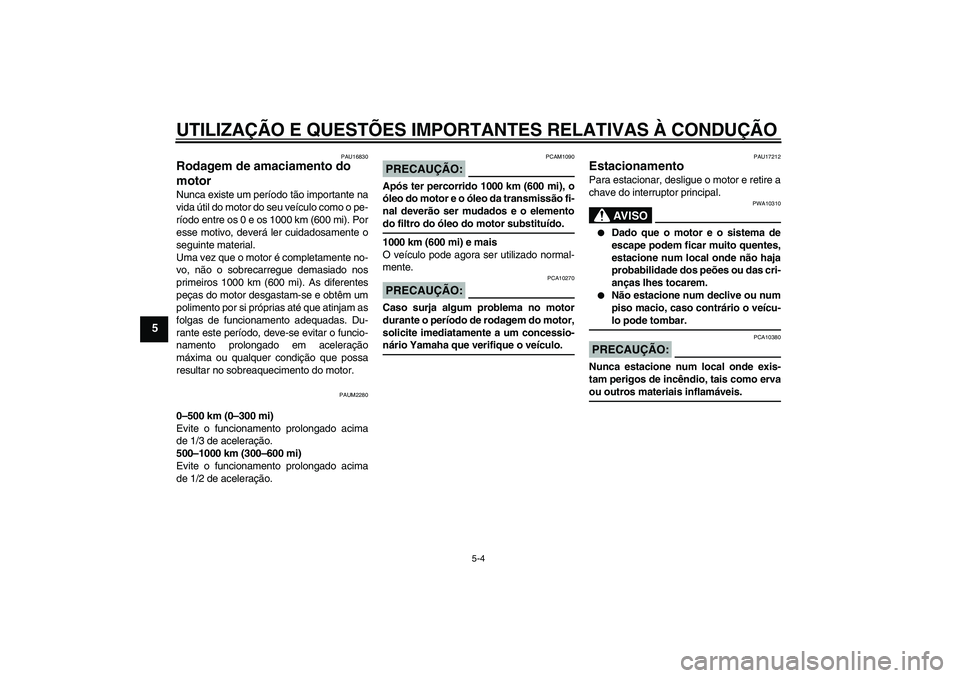

PAU16830
Rodagem de amaciamento do
motor Nunca existe um período tão importante na
vida útil do motor do seu veículo como o pe-
ríodo entre os 0 e os 1000 km (600 mi). Por
esse motivo, deverá ler cuidadosamente o
seguinte material.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1000 km (600 mi). As diferentes
peças do motor desgastam-se e obtêm um
polimento por si próprias até que atinjam as
folgas de funcionamento adequadas. Du-
rante este período, deve-se evitar o funcio-
namento prolongado em aceleração
máxima ou qualquer condição que possa
resultar no sobreaquecimento do motor.
PAUM2280
0–500 km (0–300 mi)
Evite o funcionamento prolongado acima
de 1/3 de aceleração.
500–1000 km (300–600 mi)
Evite o funcionamento prolongado acima
de 1/2 de aceleração.
PRECAUÇÃO:
PCAM1090
Após ter percorrido 1000 km (600 mi), o
óleo do motor e o óleo da transmissão fi-
nal deverão ser mudados e o elementodo filtro do óleo do motor substituído.
1000 km (600 mi) e mais
O veículo pode agora ser utilizado normal-
mente.PRECAUÇÃO:
PCA10270
Caso surja algum problema no motor
durante o período de rodagem do motor,
solicite imediatamente a um concessio-nário Yamaha que verifique o veículo.
PAU17212
Estacionamento Para estacionar, desligue o motor e retire a
chave do interruptor principal.
AV I S O
PWA10310


Dado que o motor e o sistema de
escape podem ficar muito quentes,
estacione num local onde não haja
probabilidade dos peões ou das cri-
anças lhes tocarem.


Não estacione num declive ou num
piso macio, caso contrário o veícu-lo pode tombar.
PRECAUÇÃO:
PCA10380
Nunca estacione num local onde exis-
tam perigos de incêndio, tais como ervaou outros materiais inflamáveis.
U16PP0P0.book Page 4 Tuesday, May 8, 2007 11:19 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-1
6
PAU17280
A segurança é uma obrigação do proprietá-
rio. A inspecção, ajuste e lubrificação perió-
dicos manterão o seu veículo no estado
mais seguro e eficiente possível. Os pontos
mais importantes de inspecção, ajuste e lu-
brificação são explicados nas páginas a se-
guir.
Os intervalos especificados na tabela de lu-
brificação e manutenção periódica deverão
ser apenas considerados como um guia ge-
ral em condições normais de condução. No
entanto, DEPENDENDO DAS CONDI-
ÇÕES CLIMÁTICAS, DO TERRENO, DA
LOCALIZAÇÃO GEOGRÁFICA E DA UTI-
LIZAÇÃO INDIVIDUAL, OS INTERVALOS
DE MANUTENÇÃO PODERÃO TER DE
SER REDUZIDOS.
AV I S O
PWA10320
Se não estiver familiarizado com o traba-
lho de manutenção, solicite a um con-cessionário Yamaha que o efectue.
AV I S O
PWA10330
Esta scooter foi concebida para utiliza-
ção apenas em estradas pavimentadas.
Se esta scooter for utilizada em condi-
ções anormalmente poeiras, lamacentas
ou húmidas, o elemento do filtro de ardeve ser limpo ou substituído mais fre-
quentemente, caso contrário poderá
ocorrer um desgaste rápido do motor.
Consulte um concessionário Yamaha
para obter informações quanto aos in-
tervalos de manutenção apropriados.
PAU17470
Jogo de ferramentas do proprie-
tário O jogo de ferramentas do proprietário en-
contra-se dentro do compartimento de ar-
mazenagem traseiro. (Consulte a página
3-13.)
As informações relativas à assistência in-
cluídas neste manual e as ferramentas for-
necidas no jogo de ferramentas do
proprietário destinam-se a ajudá-lo na reali-
zação da manutenção preventiva e de pe-
quenas reparações. No entanto, poderão
ser necessárias ferramentas adicionais, tal
como uma chave de binário, para realizar
correctamente determinados trabalhos de
manutenção.NOTA:Caso não possua as ferramentas nem a ex-
periência necessárias para um determina-
do trabalho, solicite a um concessionárioYamaha que o faça por si.
AV I S O
PWA10350
As modificações não aprovadas pela
Yamaha podem provocar perda de de-
sempenho e tornar a utilização do veícu-
lo insegura. Consulte um
concessionário Yamaha antes de tentarfazer alterações.
U16PP0P0.book Page 1 Tuesday, May 8, 2007 11:19 AM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-2
6
PAU17713
Tabela de lubrificação e manutenção periódica NOTA:

As verificações anuais deverão ser efectuadas todos os anos, excepto se for efectuada uma manutenção com base nos
quilómetros percorridos.


A partir dos 30000 km, repita os intervalos de manutenção, começando a partir dos 6000 km.


Os itens marcados com um asterisco devem ser efectuados por um concessionário Yamaha na medida em que são necessáriasferramentas especiais, dados e capacidades técnicas.
N.ºITEM TRABALHO DE VERIFICAÇÃO OU MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
(× 1000 km)VERIFI-
CAÇÃO
ANUAL
1 6 12 18 24
1*Tubo de combustívelVerifique se os tubos de combustível apresentam fendas
ou danos.√√√√ √
2 Vela de igniçãoVerifique o estado.
Limpe e corrija a distância.√√
Substitua.√√
3*VálvulasVerifique a folga das válvulas.
Ajuste.√√√√
4 Elemento do filtro de arSubstitua.√√
5Elemento do filtro de ar
da caixa da correia em
VLimpe.√√√√
6*Tr a vão dianteiroVerifique o funcionamento, o nível de líquido e se existem
fugas de líquidos no veículo.√√√√√ √
Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
7*Tr a vão traseiroVerifique o funcionamento, o nível de líquido e se existem
fugas de líquidos no veículo.√√√√√ √
Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
U16PP0P0.book Page 2 Tuesday, May 8, 2007 11:19 AM
