2008 YAMAHA WR 450F Manuale de Empleo (in Spanish)

3-4

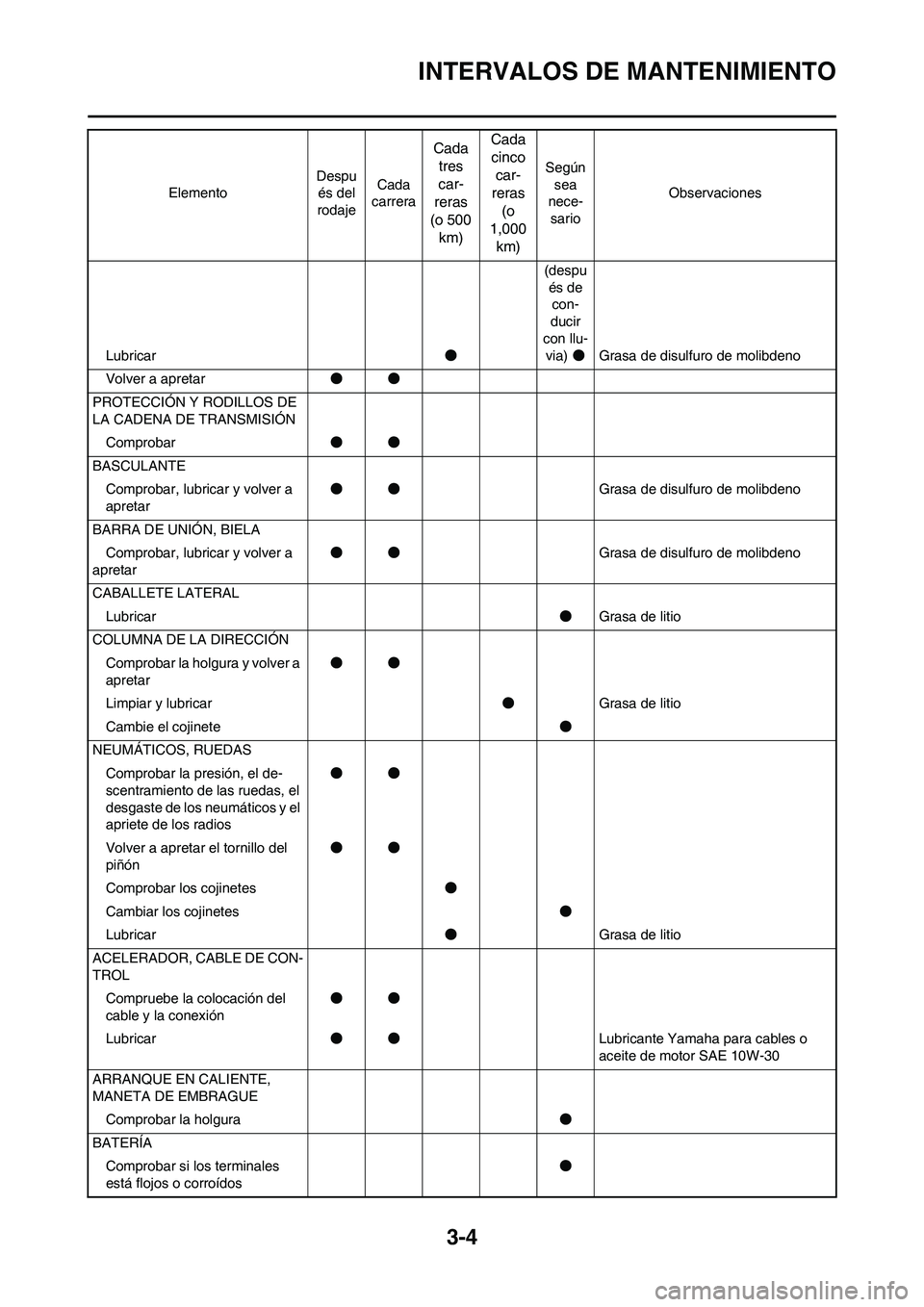

INTERVALOS DE MANTENIMIENTO
Lubricar●(despu
és de
con-
ducir
con llu-
via)●Grasa de disulfuro de molibdeno
Volver a apretar●●
PROTECCIÓN Y RODILLOS DE
LA CADENA DE TRANSMISIÓN
Comprobar●●
BASCULANTE
Comprobar, lubricar y volver a
apretar●●Grasa de disulfuro de molibdeno
BARRA DE UNIÓN, BIELA
Comprobar, lubricar y volver a
apretar●●Grasa de disulfuro de molibdeno
CABALLETE LATERAL
Lubricar●Grasa de litio
COLUMNA DE LA DIRECCIÓN
Comprobar la holgura y volver a
apretar●●
Limpiar y lubricar●Grasa de litio
Cambie el cojinete●
NEUMÁTICOS, RUEDAS
Comprobar la presión, el de-
scentramiento de las ruedas, el
desgaste de los neumáticos y el
apriete de los radios●●
Volver a apretar el tornillo del
piñón●●
Comprobar los cojinetes●
Cambiar los cojinetes●
Lubricar●Grasa de litio
ACELERADOR, CABLE DE CON-
TROL
Compruebe la colocación del
cable y la conexión●●
Lubricar●●Lubricante Yamaha para cables o
aceite de motor SAE 10W-30
ARRANQUE EN CALIENTE,
MANETA DE EMBRAGUE
Comprobar la holgura●
BATERÍA
Comprobar si los terminales
está flojos o corroídos● ElementoDespu
és del
rodajeCada
carrera
Cada
tres
car-
reras
(o 500
km)Cada
cinco
car-
reras
(o
1,000
km)
Según
sea
nece-
sarioObservaciones

3-5

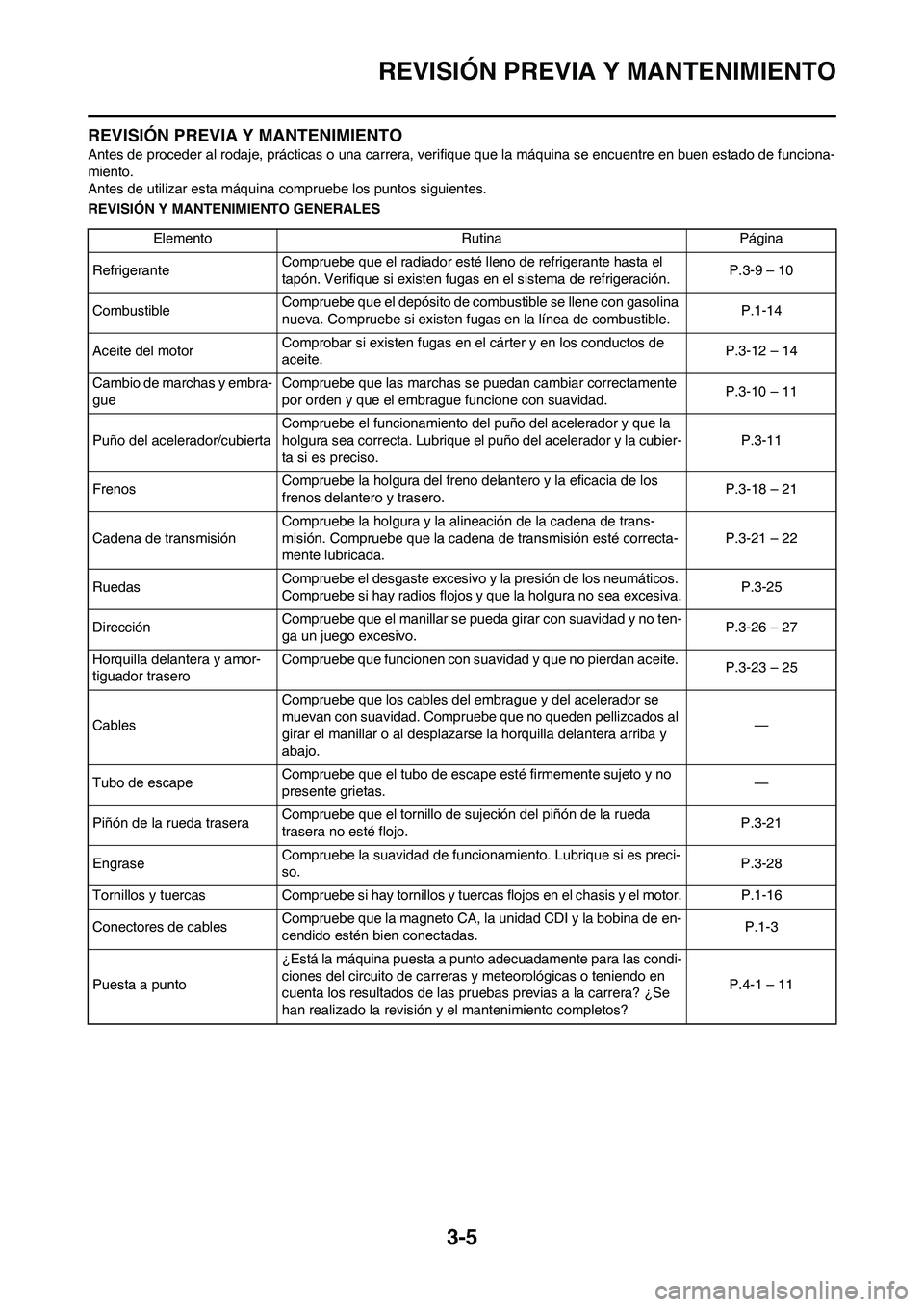

REVISIÓN PREVIA Y MANTENIMIENTO
REVISIÓN PREVIA Y MANTENIMIENTO
Antes de proceder al rodaje, prácticas o una carrera, verifique que la máquina se encuentre en buen estado de funciona-
miento.
Antes de utilizar esta máquina compruebe los puntos siguientes.
REVISIÓN Y MANTENIMIENTO GENERALES
Elemento Rutina Página
RefrigeranteCompruebe que el radiador esté lleno de refrigerante hasta el
tapón. Verifique si existen fugas en el sistema de refrigeración.P.3-9 – 10
CombustibleCompruebe que el depósito de combustible se llene con gasolina
nueva. Compruebe si existen fugas en la línea de combustible.P.1-14
Aceite del motorComprobar si existen fugas en el cárter y en los conductos de
aceite.P.3-12 – 14
Cambio de marchas y embra-
gueCompruebe que las marchas se puedan cambiar correctamente
por orden y que el embrague funcione con suavidad.P.3-10 – 11
Puño del acelerador/cubiertaCompruebe el funcionamiento del puño del acelerador y que la
holgura sea correcta. Lubrique el puño del acelerador y la cubier-
ta si es preciso.P.3-11
FrenosCompruebe la holgura del freno delantero y la eficacia de los
frenos delantero y trasero.P.3-18 – 21
Cadena de transmisiónCompruebe la holgura y la alineación de la cadena de trans-
misión. Compruebe que la cadena de transmisión esté correcta-
mente lubricada.P.3-21 – 22
RuedasCompruebe el desgaste excesivo y la presión de los neumáticos.
Compruebe si hay radios flojos y que la holgura no sea excesiva.P.3-25
DirecciónCompruebe que el manillar se pueda girar con suavidad y no ten-
ga un juego excesivo.P.3-26 – 27
Horquilla delantera y amor-
tiguador traseroCompruebe que funcionen con suavidad y que no pierdan aceite.
P.3-23 – 25
CablesCompruebe que los cables del embrague y del acelerador se
muevan con suavidad. Compruebe que no queden pellizcados al
girar el manillar o al desplazarse la horquilla delantera arriba y
abajo.—
Tubo de escapeCompruebe que el tubo de escape esté firmemente sujeto y no
presente grietas.—
Piñón de la rueda trasera Compruebe que el tornillo de sujeción del piñón de la rueda
trasera no esté flojo. P.3-21
Engrase Compruebe la suavidad de funcionamiento. Lubrique si es preci-
so.P.3-28
Tornillos y tuercas Compruebe si hay tornillos y tuercas flojos en el chasis y el motor. P.1-16
Conectores de cablesCompruebe que la magneto CA, la unidad CDI y la bobina de en-
cendido estén bien conectadas.P.1-3
Puesta a punto¿Está la máquina puesta a punto adecuadamente para las condi-
ciones del circuito de carreras y meteorológicas o teniendo en
cuenta los resultados de las pruebas previas a la carrera? ¿Se
han realizado la revisión y el mantenimiento completos?P.4-1 – 11

3-6
MOTOR
MOTOR

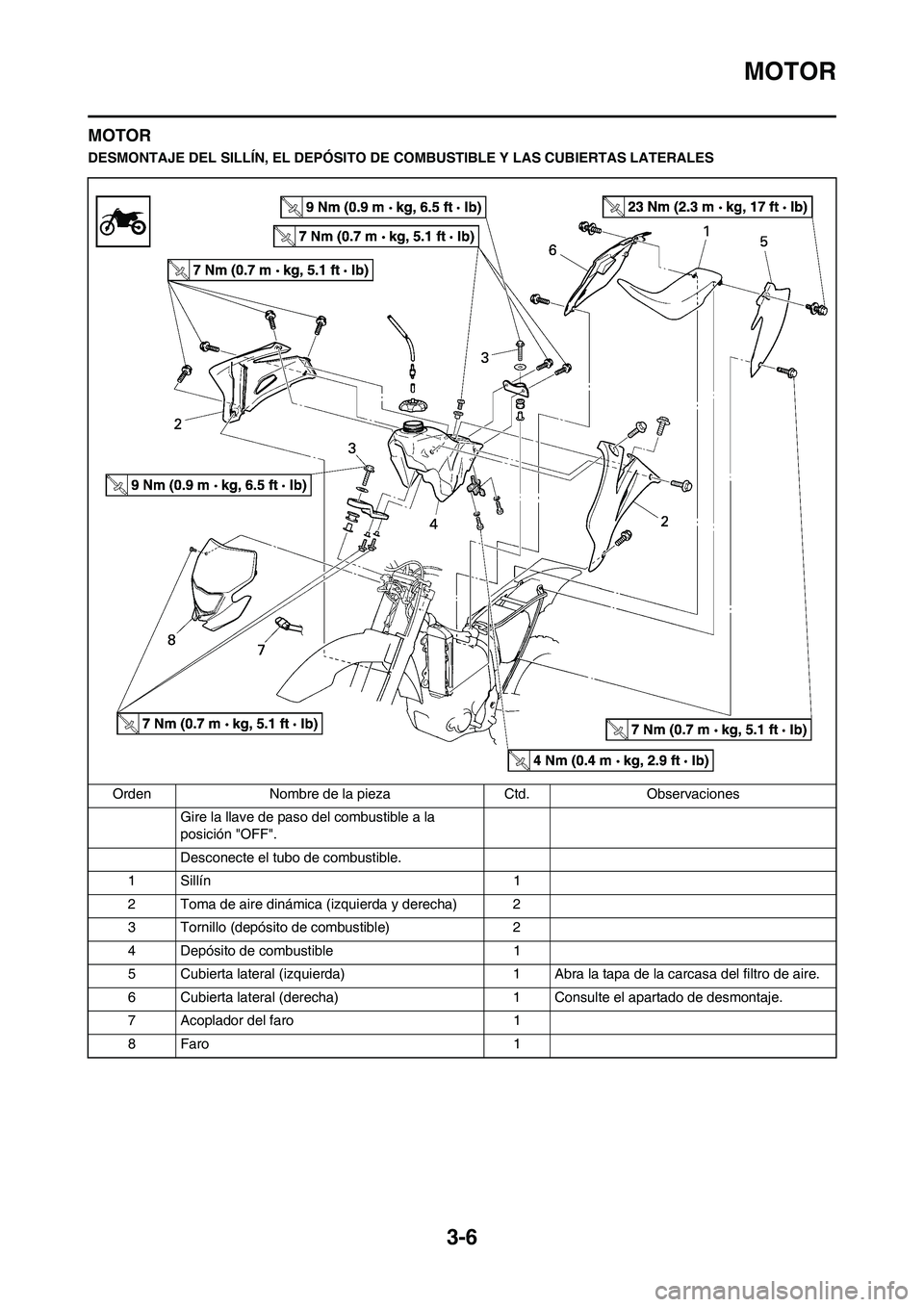

DESMONTAJE DEL SILLÍN, EL DEPÓSITO DE COMBUSTIBLE Y LAS CUBIERTAS LATERALES
Orden Nombre de la pieza Ctd. Observaciones
Gire la llave de paso del combustible a la
posición "OFF".
Desconecte el tubo de combustible.
1 Sillín 1
2 Toma de aire dinámica (izquierda y derecha) 2
3 Tornillo (depósito de combustible) 2
4 Depósito de combustible 1
5 Cubierta lateral (izquierda) 1 Abra la tapa de la carcasa del filtro de aire.
6 Cubierta lateral (derecha) 1 Consulte el apartado de desmontaje.
7 Acoplador del faro 1
8Faro 1

3-7
MOTOR

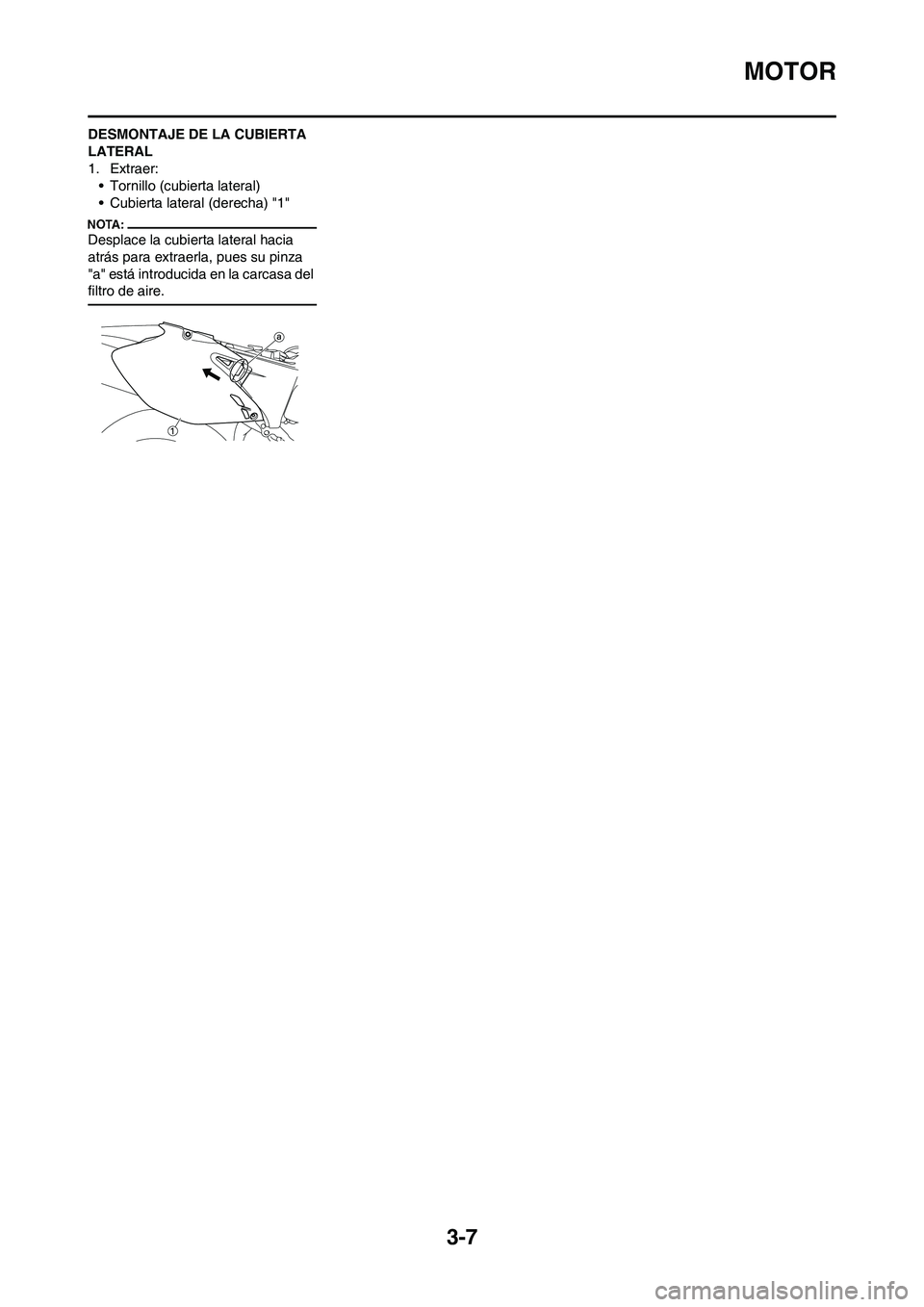

DESMONTAJE DE LA CUBIERTA
LATERAL
1. Extraer:
• Tornillo (cubierta lateral)
• Cubierta lateral (derecha) "1"
Desplace la cubierta lateral hacia
atrás para extraerla, pues su pinza
"a" está introducida en la carcasa del
filtro de aire.

3-8
MOTOR

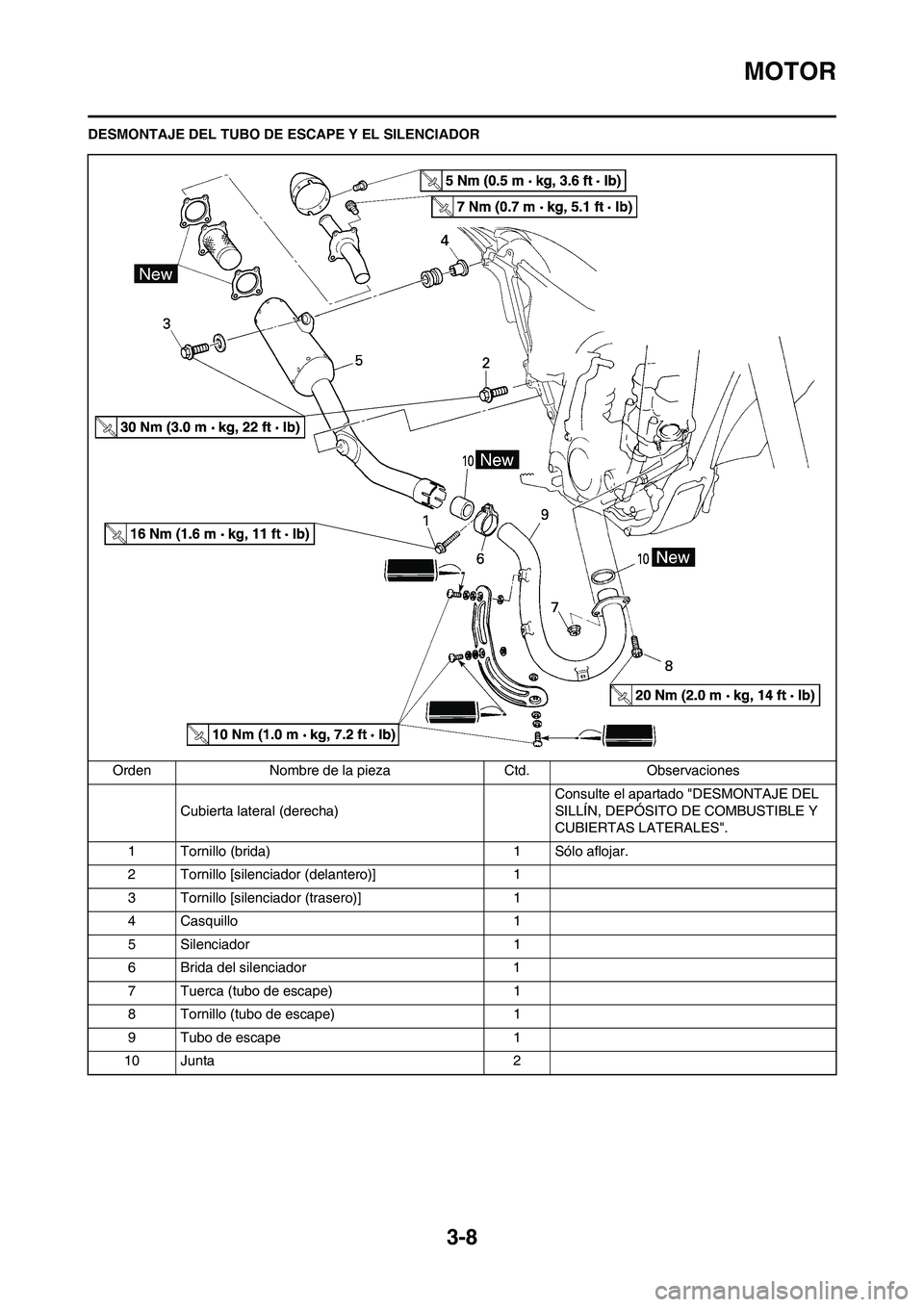

DESMONTAJE DEL TUBO DE ESCAPE Y EL SILENCIADOR
Orden Nombre de la pieza Ctd. Observaciones
Cubierta lateral (derecha)Consulte el apartado "DESMONTAJE DEL
SILLÍN, DEPÓSITO DE COMBUSTIBLE Y
CUBIERTAS LATERALES".
1 Tornillo (brida) 1 Sólo aflojar.
2 Tornillo [silenciador (delantero)] 1
3 Tornillo [silenciador (trasero)] 1
4 Casquillo 1
5 Silenciador 1
6 Brida del silenciador 1
7 Tuerca (tubo de escape) 1
8 Tornillo (tubo de escape) 1
9 Tubo de escape 1
10 Junta 2

3-9
MOTOR

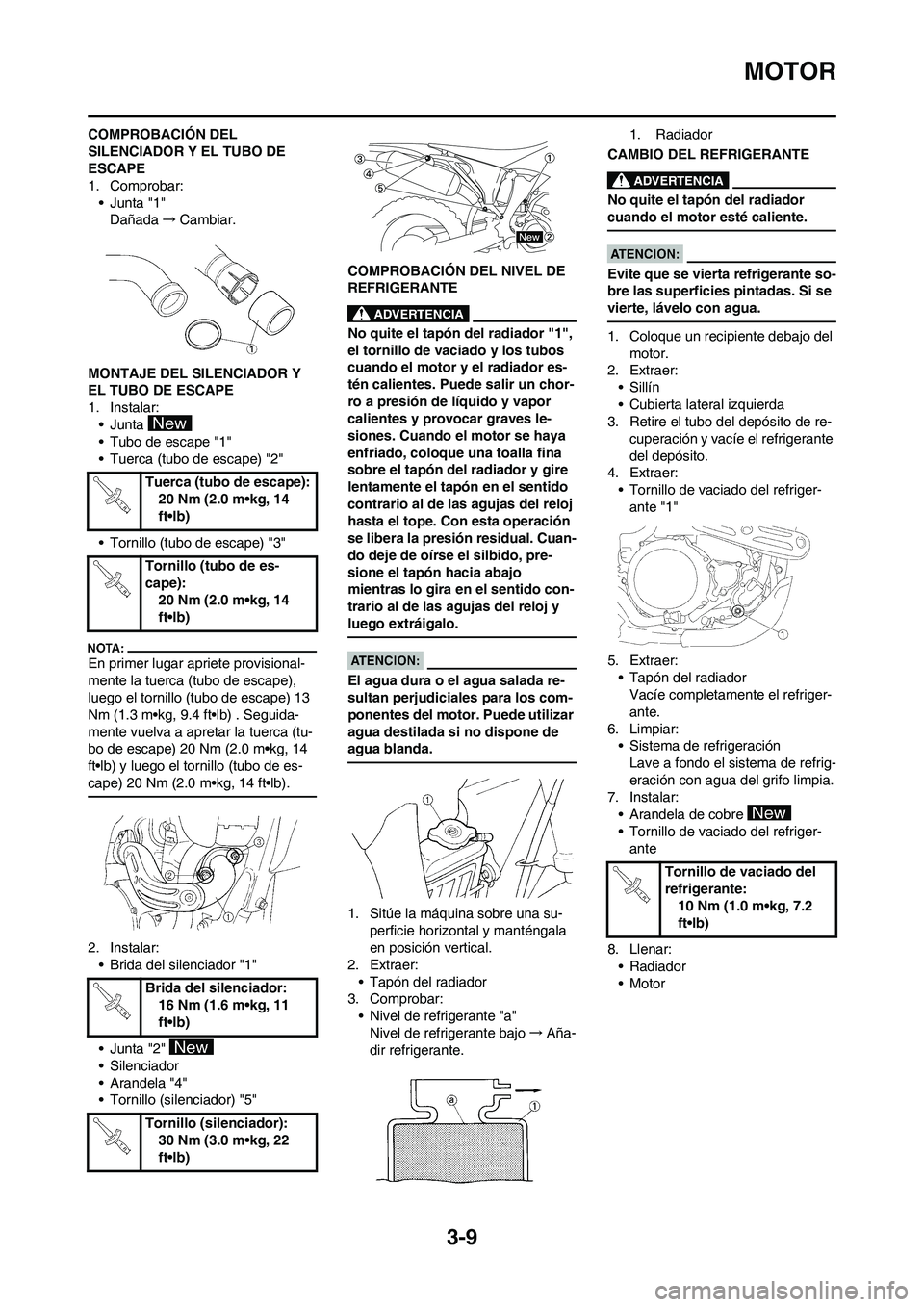

COMPROBACIÓN DEL
SILENCIADOR Y EL TUBO DE
ESCAPE
1. Comprobar:
• Junta "1"
Dañada→Cambiar.
MONTAJE DEL SILENCIADOR Y
EL TUBO DE ESCAPE
1. Instalar:
• Junta
• Tubo de escape "1"
• Tuerca (tubo de escape) "2"
• Tornillo (tubo de escape) "3"
En primer lugar apriete provisional-
mente la tuerca (tubo de escape),
luego el tornillo (tubo de escape) 13
Nm (1.3 m•kg, 9.4 ft•lb) . Seguida-
mente vuelva a apretar la tuerca (tu-
bo de escape) 20 Nm (2.0 m•kg, 14
ft•lb) y luego el tornillo (tubo de es-
cape) 20 Nm (2.0 m•kg, 14 ft•lb).
2. Instalar:
• Brida del silenciador "1"
• Junta "2"
• Silenciador
• Arandela "4"
• Tornillo (silenciador) "5"COMPROBACIÓN DEL NIVEL DE
REFRIGERANTE
No quite el tapón del radiador "1",
el tornillo de vaciado y los tubos
cuando el motor y el radiador es-
tén calientes. Puede salir un chor-
ro a presión de líquido y vapor
calientes y provocar graves le-
siones. Cuando el motor se haya
enfriado, coloque una toalla fina
sobre el tapón del radiador y gire
lentamente el tapón en el sentido
contrario al de las agujas del reloj
hasta el tope. Con esta operación
se libera la presión residual. Cuan-
do deje de oírse el silbido, pre-
sione el tapón hacia abajo
mientras lo gira en el sentido con-
trario al de las agujas del reloj y
luego extráigalo.
El agua dura o el agua salada re-
sultan perjudiciales para los com-
ponentes del motor. Puede utilizar
agua destilada si no dispone de
agua blanda.
1. Sitúe la máquina sobre una su-
perficie horizontal y manténgala
en posición vertical.
2. Extraer:
• Tapón del radiador
3. Comprobar:
• Nivel de refrigerante "a"
Nivel de refrigerante bajo→Aña-
dir refrigerante.1. Radiador
CAMBIO DEL REFRIGERANTE
No quite el tapón del radiador
cuando el motor esté caliente.
Evite que se vierta refrigerante so-
bre las superficies pintadas. Si se
vierte, lávelo con agua.
1. Coloque un recipiente debajo del
motor.
2. Extraer:
• Sillín
• Cubierta lateral izquierda
3. Retire el tubo del depósito de re-
cuperación y vacíe el refrigerante
del depósito.
4. Extraer:
• Tornillo de vaciado del refriger-
ante "1"
5. Extraer:
• Tapón del radiador
Vacíe completamente el refriger-
ante.
6. Limpiar:
• Sistema de refrigeración
Lave a fondo el sistema de refrig-
eración con agua del grifo limpia.
7. Instalar:
• Arandela de cobre
• Tornillo de vaciado del refriger-
ante
8. Llenar:
• Radiador
• Motor Tuerca (tubo de escape):
20 Nm (2.0 m•kg, 14
ft•lb)
Tornillo (tubo de es-
cape):
20 Nm (2.0 m•kg, 14
ft•lb)
Brida del silenciador:
16 Nm (1.6 m•kg, 11
ft•lb)
Tornillo (silenciador):
30 Nm (3.0 m•kg, 22
ft•lb)
Tornillo de vaciado del
refrigerante:
10 Nm (1.0 m•kg, 7.2
ft•lb)

3-10
MOTOR

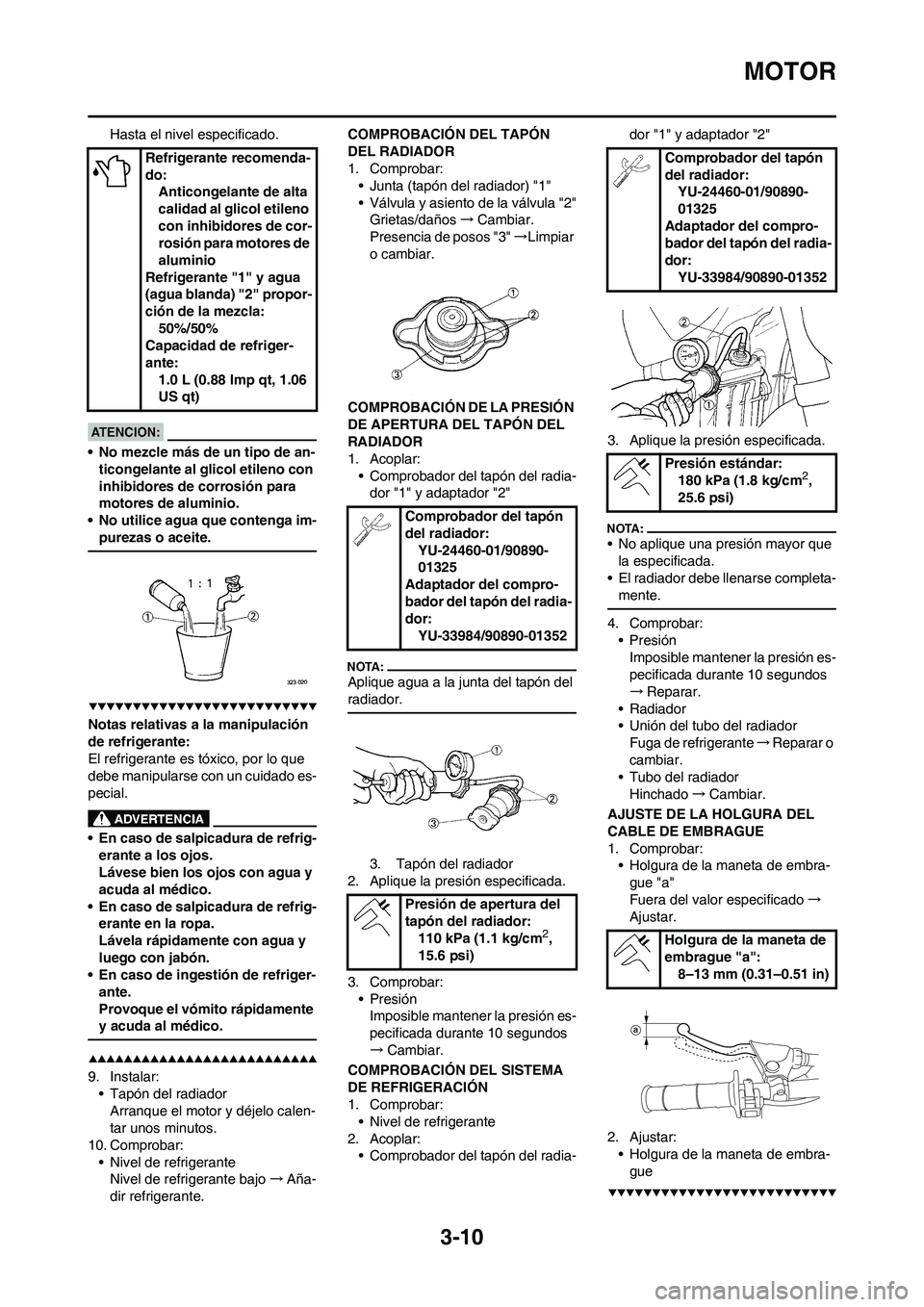

Hasta el nivel especificado.
• No mezcle más de un tipo de an-
ticongelante al glicol etileno con
inhibidores de corrosión para
motores de aluminio.
• No utilice agua que contenga im-
purezas o aceite.
Notas relativas a la manipulación
de refrigerante:
El refrigerante es tóxico, por lo que
debe manipularse con un cuidado es-
pecial.
• En caso de salpicadura de refrig-
erante a los ojos.
Lávese bien los ojos con agua y
acuda al médico.
• En caso de salpicadura de refrig-
erante en la ropa.
Lávela rápidamente con agua y
luego con jabón.
• En caso de ingestión de refriger-
ante.
Provoque el vómito rápidamente
y acuda al médico.
9. Instalar:
• Tapón del radiador
Arranque el motor y déjelo calen-
tar unos minutos.
10. Comprobar:
• Nivel de refrigerante
Nivel de refrigerante bajo→Aña-
dir refrigerante.COMPROBACIÓN DEL TAPÓN
DEL RADIADOR
1. Comprobar:
• Junta (tapón del radiador) "1"
• Válvula y asiento de la válvula "2"
Grietas/daños→Cambiar.
Presencia de posos "3" →Limpiar
o cambiar.
COMPROBACIÓN DE LA PRESIÓN
DE APERTURA DEL TAPÓN DEL
RADIADOR
1. Acoplar:
• Comprobador del tapón del radia-
dor "1" y adaptador "2"
Aplique agua a la junta del tapón del
radiador.
3. Tapón del radiador
2. Aplique la presión especificada.
3. Comprobar:
•Presión
Imposible mantener la presión es-
pecificada durante 10 segundos
→Cambiar.
COMPROBACIÓN DEL SISTEMA
DE REFRIGERACIÓN
1. Comprobar:
• Nivel de refrigerante
2. Acoplar:
• Comprobador del tapón del radia-dor "1" y adaptador "2"
3. Aplique la presión especificada.
• No aplique una presión mayor que
la especificada.
• El radiador debe llenarse completa-
mente.
4. Comprobar:
•Presión
Imposible mantener la presión es-
pecificada durante 10 segundos
→Reparar.
• Radiador
• Unión del tubo del radiador
Fuga de refrigerante→Reparar o
cambiar.
• Tubo del radiador
Hinchado→Cambiar.
AJUSTE DE LA HOLGURA DEL
CABLE DE EMBRAGUE
1. Comprobar:
• Holgura de la maneta de embra-
gue "a"
Fuera del valor especificado→
Ajustar.
2. Ajustar:
• Holgura de la maneta de embra-
gue
Refrigerante recomenda-
do:
Anticongelante de alta
calidad al glicol etileno
con inhibidores de cor-
rosión para motores de
aluminio
Refrigerante "1" y agua
(agua blanda) "2" propor-
ción de la mezcla:
50%/50%
Capacidad de refriger-
ante:
1.0 L (0.88 Imp qt, 1.06
US qt)
Comprobador del tapón
del radiador:
YU-24460-01/90890-
01325
Adaptador del compro-
bador del tapón del radia-
dor:
YU-33984/90890-01352
Presión de apertura del
tapón del radiador:
110 kPa (1.1 kg/cm
2,
15.6 psi)
Comprobador del tapón
del radiador:
YU-24460-01/90890-
01325
Adaptador del compro-
bador del tapón del radia-
dor:
YU-33984/90890-01352
Presión estándar:
180 kPa (1.8 kg/cm
2,
25.6 psi)
Holgura de la maneta de
embrague "a":
8–13 mm (0.31–0.51 in)

3-11
MOTOR

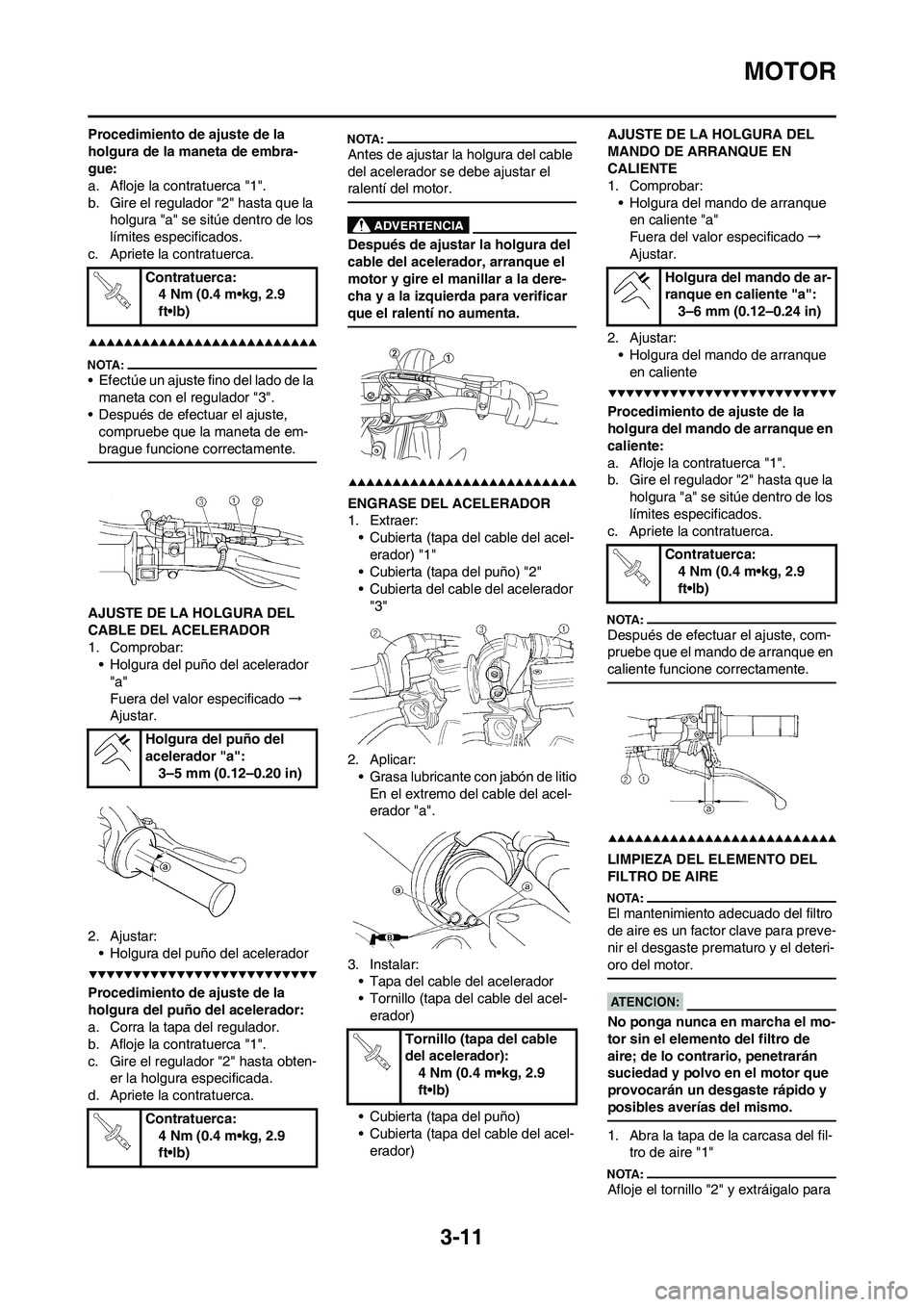

Procedimiento de ajuste de la
holgura de la maneta de embra-
gue:
a. Afloje la contratuerca "1".
b. Gire el regulador "2" hasta que la
holgura "a" se sitúe dentro de los
límites especificados.
c. Apriete la contratuerca.
• Efectúe un ajuste fino del lado de la
maneta con el regulador "3".
• Después de efectuar el ajuste,
compruebe que la maneta de em-
brague funcione correctamente.
AJUSTE DE LA HOLGURA DEL
CABLE DEL ACELERADOR
1. Comprobar:
• Holgura del puño del acelerador
"a"
Fuera del valor especificado→
Ajustar.
2. Ajustar:
• Holgura del puño del acelerador
Procedimiento de ajuste de la
holgura del puño del acelerador:
a. Corra la tapa del regulador.
b. Afloje la contratuerca "1".
c. Gire el regulador "2" hasta obten-
er la holgura especificada.
d. Apriete la contratuerca.
Antes de ajustar la holgura del cable
del acelerador se debe ajustar el
ralentí del motor.
Después de ajustar la holgura del
cable del acelerador, arranque el
motor y gire el manillar a la dere-
cha y a la izquierda para verificar
que el ralentí no aumenta.
ENGRASE DEL ACELERADOR
1. Extraer:
• Cubierta (tapa del cable del acel-
erador) "1"
• Cubierta (tapa del puño) "2"
• Cubierta del cable del acelerador
"3"
2. Aplicar:
• Grasa lubricante con jabón de litio
En el extremo del cable del acel-
erador "a".
3. Instalar:
• Tapa del cable del acelerador
• Tornillo (tapa del cable del acel-
erador)
• Cubierta (tapa del puño)
• Cubierta (tapa del cable del acel-
erador)AJUSTE DE LA HOLGURA DEL
MANDO DE ARRANQUE EN
CALIENTE
1. Comprobar:
• Holgura del mando de arranque
en caliente "a"
Fuera del valor especificado→
Ajustar.
2. Ajustar:
• Holgura del mando de arranque
en caliente
Procedimiento de ajuste de la
holgura del mando de arranque en
caliente:
a. Afloje la contratuerca "1".
b. Gire el regulador "2" hasta que la
holgura "a" se sitúe dentro de los
límites especificados.
c. Apriete la contratuerca.
Después de efectuar el ajuste, com-
pruebe que el mando de arranque en
caliente funcione correctamente.
LIMPIEZA DEL ELEMENTO DEL
FILTRO DE AIRE
El mantenimiento adecuado del filtro
de aire es un factor clave para preve-
nir el desgaste prematuro y el deteri-
oro del motor.
No ponga nunca en marcha el mo-
tor sin el elemento del filtro de
aire; de lo contrario, penetrarán
suciedad y polvo en el motor que
provocarán un desgaste rápido y
posibles averías del mismo.
1. Abra la tapa de la carcasa del fil-
tro de aire "1"
Afloje el tornillo "2" y extráigalo para Contratuerca:
4 Nm (0.4 m•kg, 2.9
ft•lb)
Holgura del puño del
acelerador "a":
3–5 mm (0.12–0.20 in)
Contratuerca:
4 Nm (0.4 m•kg, 2.9
ft•lb)
Tornillo (tapa del cable
del acelerador):
4 Nm (0.4 m•kg, 2.9
ft•lb)
Holgura del mando de ar-
ranque en caliente "a":
3–6 mm (0.12–0.24 in)
Contratuerca:
4 Nm (0.4 m•kg, 2.9
ft•lb)
