2008 YAMAHA WR 450F Manuale de Empleo (in Spanish)

high beam steering CD player bolt pattern checking oil coolant temperature

Page 9 of 234

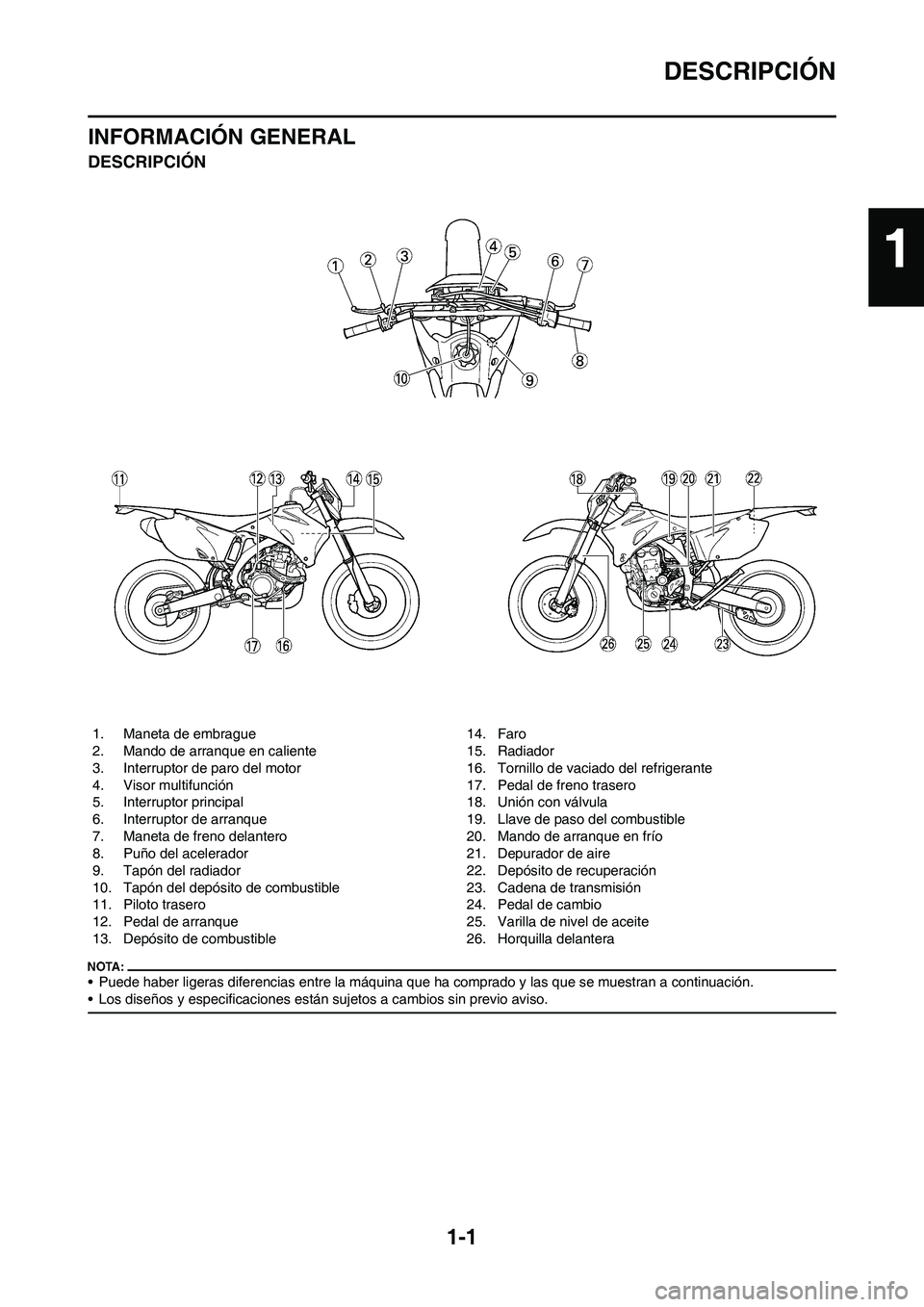

YAMAHA WR 450F 2008 Manuale de Empleo (in Spanish) 1-1
DESCRIPCIÓN
INFORMACIÓN GENERAL
DESCRIPCIÓN
• Puede haber ligeras diferencias entre la máquina que ha comprado y las que se muestran a continuación.
• Los diseños y especificaciones est�

Page 10 of 234

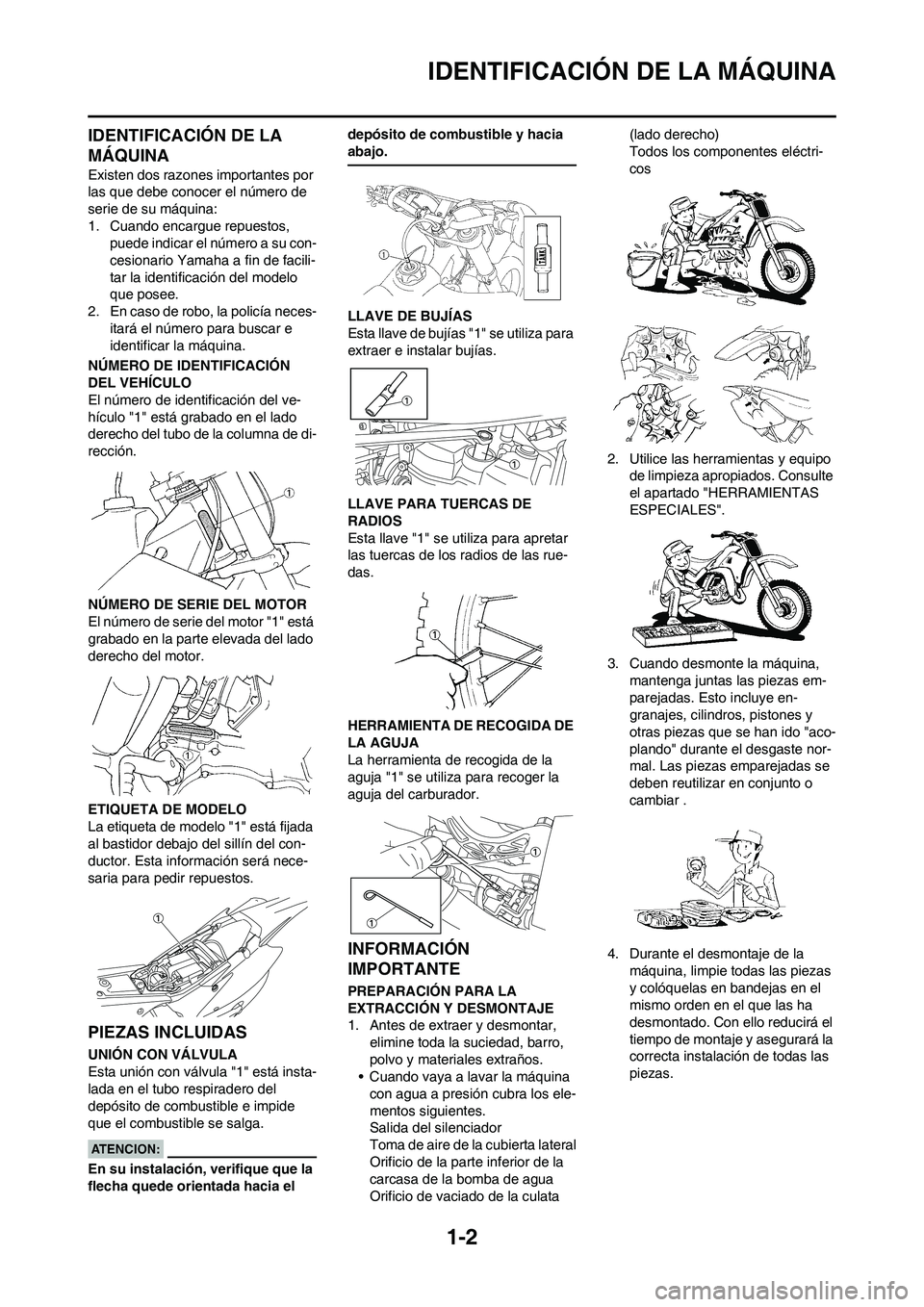

YAMAHA WR 450F 2008 Manuale de Empleo (in Spanish) 1-2
IDENTIFICACIÓN DE LA MÁQUINA
IDENTIFICACIÓN DE LA
MÁQUINA
Existen dos razones importantes por
las que debe conocer el número de
serie de su máquina:
1. Cuando encargue repuestos,
puede i

1-2
IDENTIFICACIÓN DE LA MÁQUINA
IDENTIFICACIÓN DE LA
MÁQUINA
Existen dos razones importantes por
las que debe conocer el número de
serie de su máquina:
1. Cuando encargue repuestos,
puede indicar el número a su con-
cesionario Yamaha a fin de facili-
tar la identificación del modelo
que posee.
2. En caso de robo, la policía neces-
itará el número para buscar e
identificar la máquina.
NÚMERO DE IDENTIFICACIÓN
DEL VEHÍCULO
El número de identificación del ve-
hículo "1" está grabado en el lado
derecho del tubo de la columna de di-
rección.
NÚMERO DE SERIE DEL MOTOR
El número de serie del motor "1" está
grabado en la parte elevada del lado
derecho del motor.
ETIQUETA DE MODELO
La etiqueta de modelo "1" está fijada
al bastidor debajo del sillín del con-
ductor. Esta información será nece-
saria para pedir repuestos.
PIEZAS INCLUIDAS
UNIÓN CON VÁLVULA
Esta unión con válvula "1" está insta-
lada en el tubo respiradero del
depósito de combustible e impide
que el combustible se salga.
En su instalación, verifique que la
flecha quede orientada hacia el depósito de combustible y hacia
abajo.
LLAVE DE BUJÍAS
Esta llave de bujías "1" se utiliza para
extraer e instalar bujías.
LLAVE PARA TUERCAS DE
RADIOS
Esta llave "1" se utiliza para apretar
las tuercas de los radios de las rue-
das.
HERRAMIENTA DE RECOGIDA DE
LA AGUJA
La herramienta de recogida de la
aguja "1" se utiliza para recoger la
aguja del carburador.
INFORMACIÓN
IMPORTANTE
PREPARACIÓN PARA LA
EXTRACCIÓN Y DESMONTAJE
1. Antes de extraer y desmontar,
elimine toda la suciedad, barro,
polvo y materiales extraños.
• Cuando vaya a lavar la máquina
con agua a presión cubra los ele-
mentos siguientes.
Salida del silenciador
Toma de aire de la cubierta lateral
Orificio de la parte inferior de la
carcasa de la bomba de agua
Orificio de vaciado de la culata (lado derecho)
Todos los componentes eléctri-
cos
2. Utilice las herramientas y equipo
de limpieza apropiados. Consulte
el apartado "HERRAMIENTAS
ESPECIALES".
3. Cuando desmonte la máquina,
mantenga juntas las piezas em-
parejadas. Esto incluye en-
granajes, cilindros, pistones y
otras piezas que se han ido "aco-
plando" durante el desgaste nor-
mal. Las piezas emparejadas se
deben reutilizar en conjunto o
cambiar .
4. Durante el desmontaje de la
máquina, limpie todas las piezas
y colóquelas en bandejas en el
mismo orden en el que las ha
desmontado. Con ello reducirá el
tiempo de montaje y asegurará la
correcta instalación de todas las
piezas.

Page 11 of 234

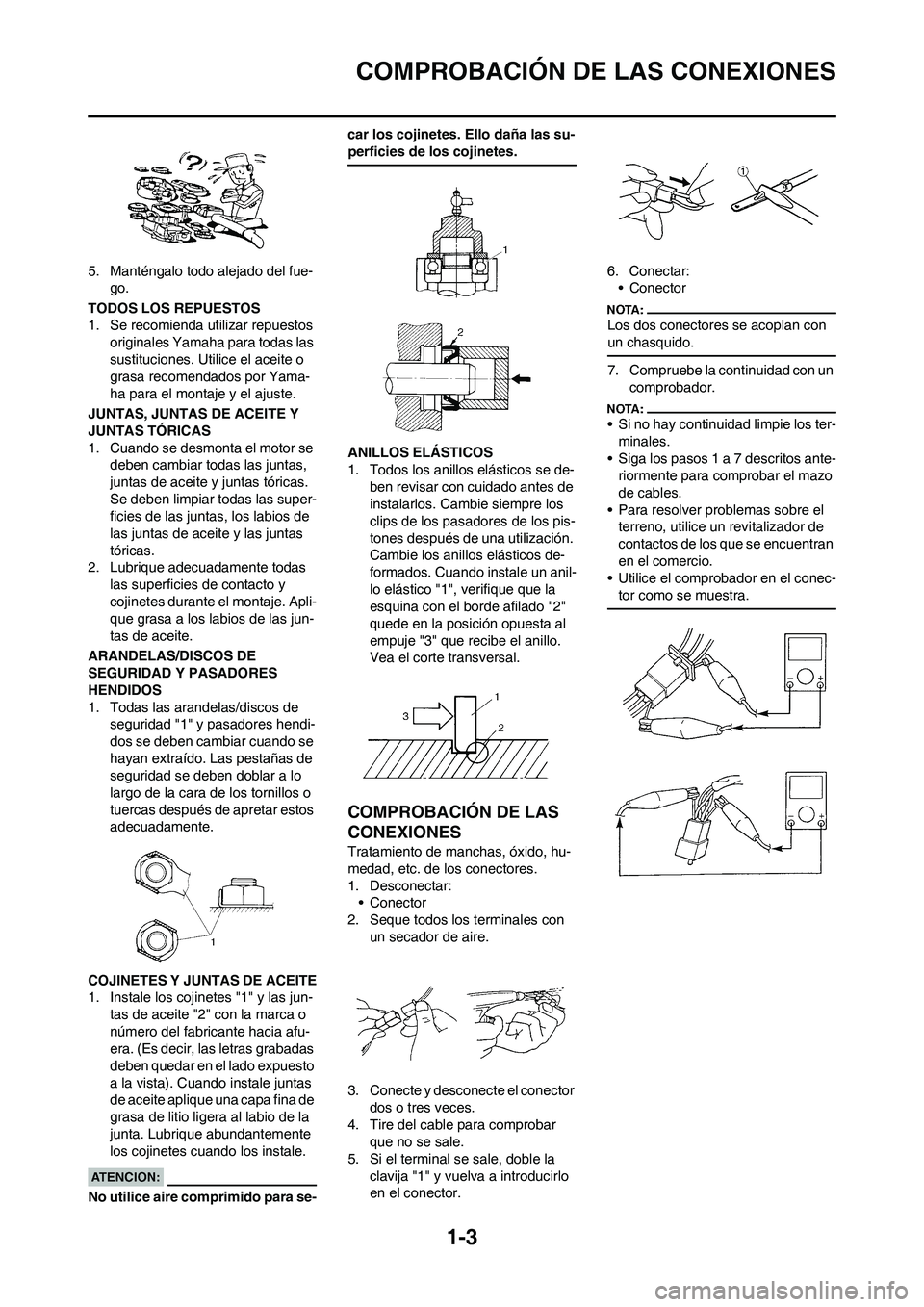

YAMAHA WR 450F 2008 Manuale de Empleo (in Spanish) 1-3
COMPROBACIÓN DE LAS CONEXIONES
5. Manténgalo todo alejado del fue-
go.
TODOS LOS REPUESTOS
1. Se recomienda utilizar repuestos
originales Yamaha para todas las
sustituciones. Utilice el aceite

1-3
COMPROBACIÓN DE LAS CONEXIONES
5. Manténgalo todo alejado del fue-
go.
TODOS LOS REPUESTOS
1. Se recomienda utilizar repuestos
originales Yamaha para todas las
sustituciones. Utilice el aceite o
grasa recomendados por Yama-
ha para el montaje y el ajuste.
JUNTAS, JUNTAS DE ACEITE Y
JUNTAS TÓRICAS
1. Cuando se desmonta el motor se
deben cambiar todas las juntas,
juntas de aceite y juntas tóricas.
Se deben limpiar todas las super-
ficies de las juntas, los labios de
las juntas de aceite y las juntas
tóricas.
2. Lubrique adecuadamente todas
las superficies de contacto y
cojinetes durante el montaje. Apli-
que grasa a los labios de las jun-
tas de aceite.
ARANDELAS/DISCOS DE
SEGURIDAD Y PASADORES
HENDIDOS
1. Todas las arandelas/discos de
seguridad "1" y pasadores hendi-
dos se deben cambiar cuando se
hayan extraído. Las pestañas de
seguridad se deben doblar a lo
largo de la cara de los tornillos o
tuercas después de apretar estos
adecuadamente.
COJINETES Y JUNTAS DE ACEITE
1. Instale los cojinetes "1" y las jun-
tas de aceite "2" con la marca o
número del fabricante hacia afu-
era. (Es decir, las letras grabadas
deben quedar en el lado expuesto
a la vista). Cuando instale juntas
de aceite aplique una capa fina de
grasa de litio ligera al labio de la
junta. Lubrique abundantemente
los cojinetes cuando los instale.
No utilice aire comprimido para se-car los cojinetes. Ello daña las su-
perficies de los cojinetes.
ANILLOS ELÁSTICOS
1. Todos los anillos elásticos se de-
ben revisar con cuidado antes de
instalarlos. Cambie siempre los
clips de los pasadores de los pis-
tones después de una utilización.
Cambie los anillos elásticos de-
formados. Cuando instale un anil-
lo elástico "1", verifique que la
esquina con el borde afilado "2"
quede en la posición opuesta al
empuje "3" que recibe el anillo.
Vea el corte transversal.
COMPROBACIÓN DE LAS
CONEXIONES
Tratamiento de manchas, óxido, hu-
medad, etc. de los conectores.
1. Desconectar:
• Conector
2. Seque todos los terminales con
un secador de aire.
3. Conecte y desconecte el conector
dos o tres veces.
4. Tire del cable para comprobar
que no se sale.
5. Si el terminal se sale, doble la
clavija "1" y vuelva a introducirlo
en el conector.6. Conectar:
• Conector
Los dos conectores se acoplan con
un chasquido.
7. Compruebe la continuidad con un
comprobador.
• Si no hay continuidad limpie los ter-
minales.
• Siga los pasos 1 a 7 descritos ante-
riormente para comprobar el mazo
de cables.
• Para resolver problemas sobre el
terreno, utilice un revitalizador de
contactos de los que se encuentran
en el comercio.
• Utilice el comprobador en el conec-
tor como se muestra.

Page 12 of 234

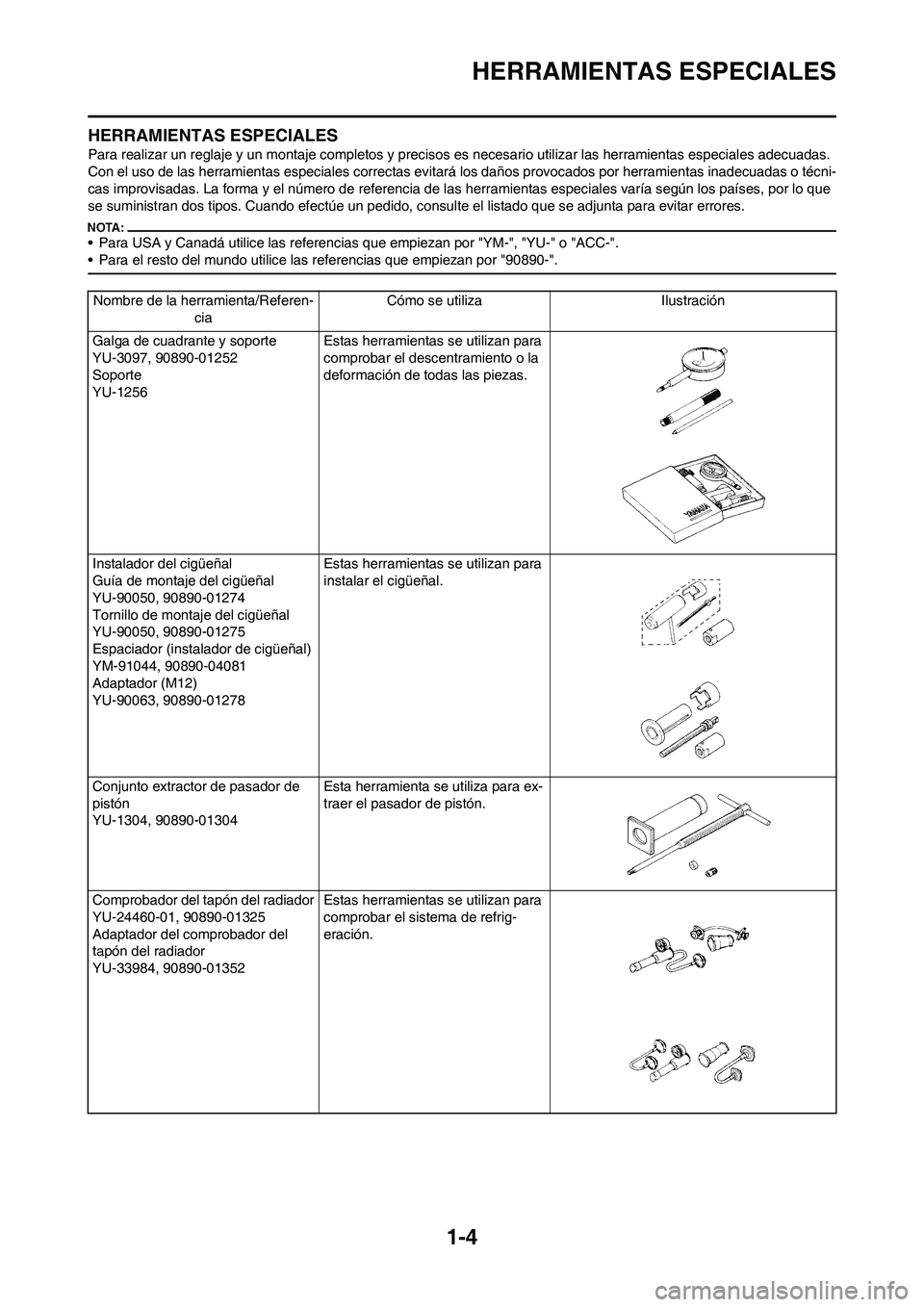

YAMAHA WR 450F 2008 Manuale de Empleo (in Spanish) 1-4
HERRAMIENTAS ESPECIALES
HERRAMIENTAS ESPECIALES
Para realizar un reglaje y un montaje completos y precisos es necesario utilizar las herramientas especiales adecuadas.
Con el uso de las herramien

Page 13 of 234

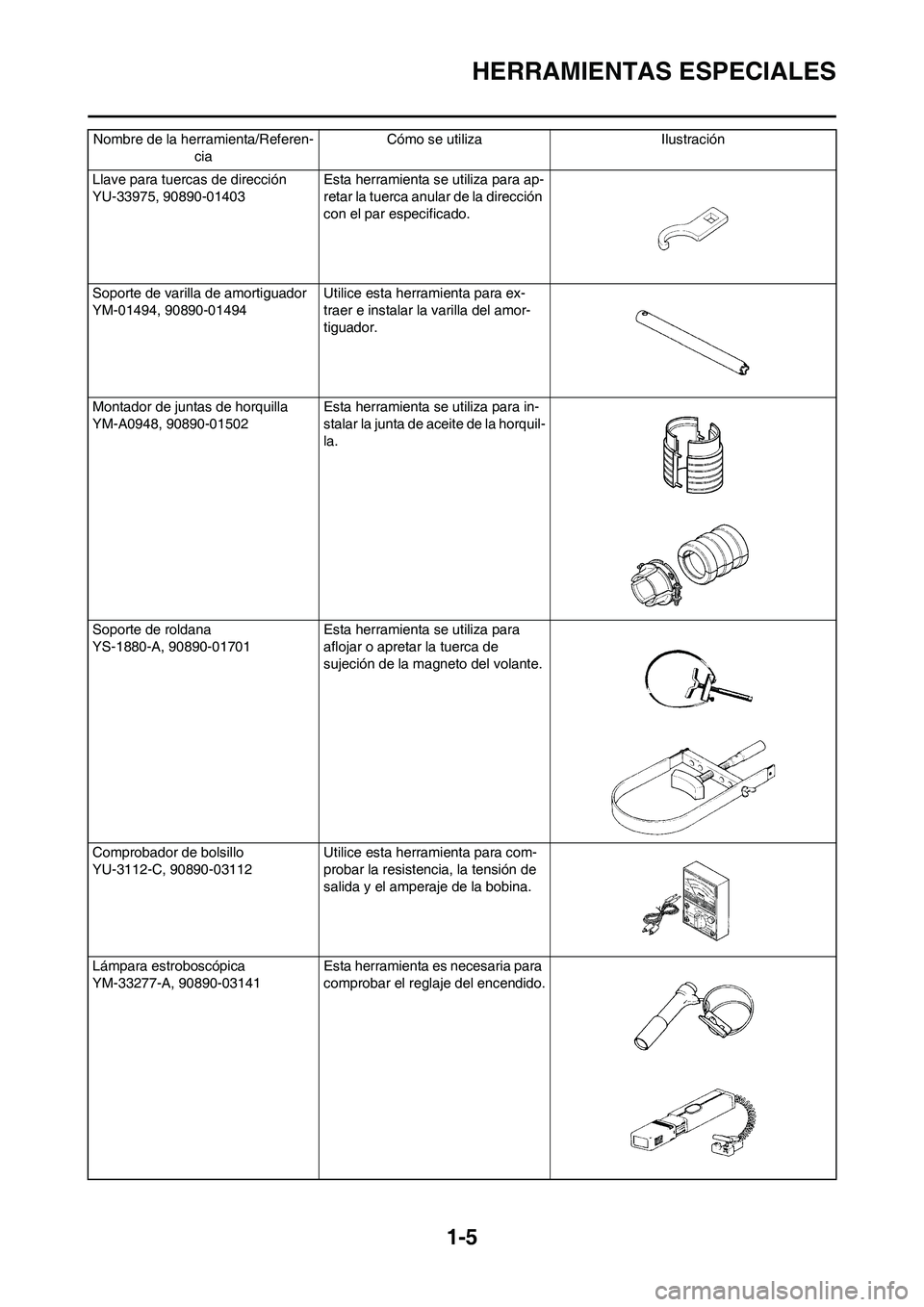

YAMAHA WR 450F 2008 Manuale de Empleo (in Spanish) 1-5
HERRAMIENTAS ESPECIALES
Llave para tuercas de dirección
YU-33975, 90890-01403 Esta herramienta se utiliza para ap-
retar la tuerca anular de la dirección
con el par especificado.
Soporte de var

Page 14 of 234

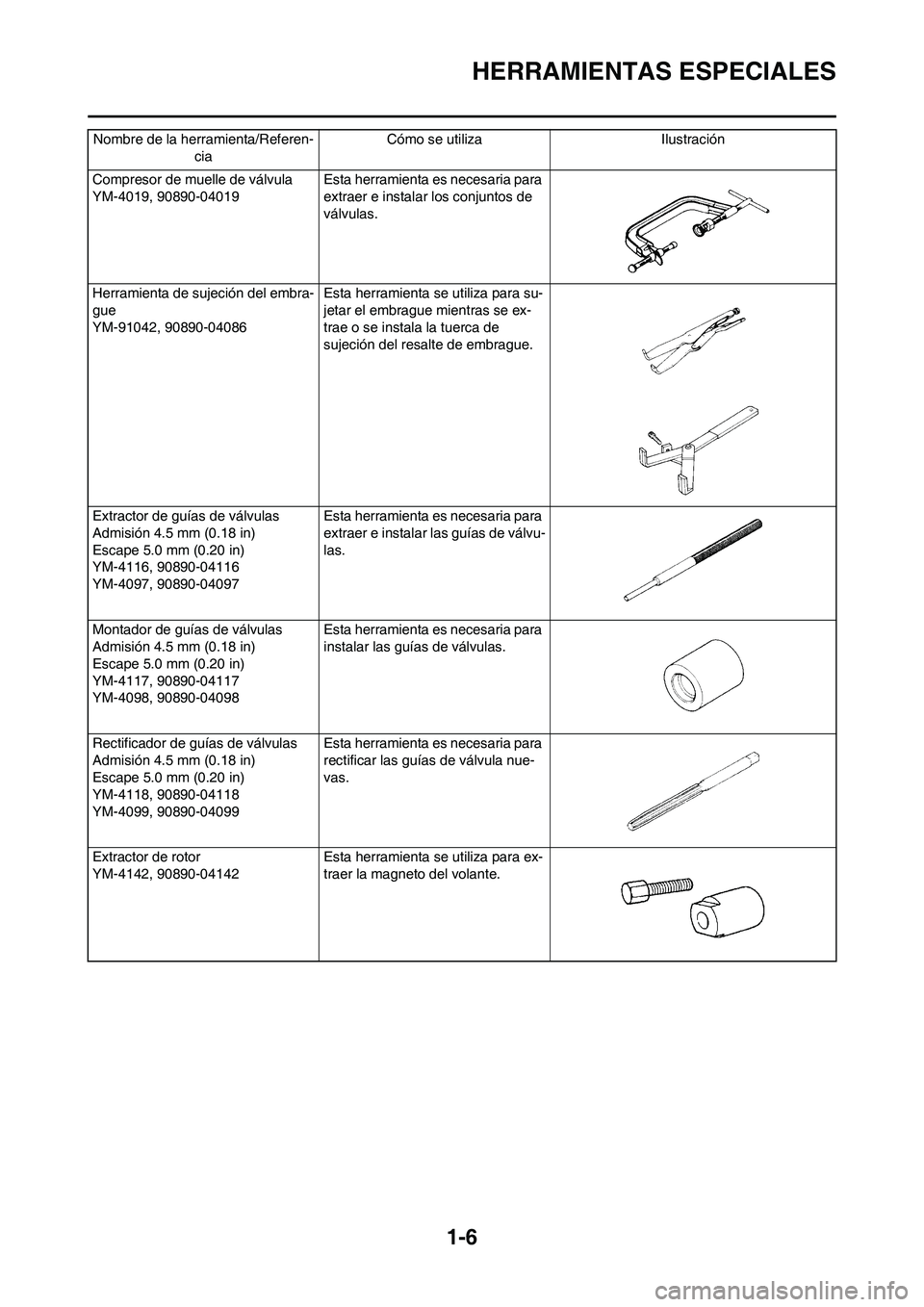

YAMAHA WR 450F 2008 Manuale de Empleo (in Spanish) 1-6
HERRAMIENTAS ESPECIALES
Compresor de muelle de válvula
YM-4019, 90890-04019 Esta herramienta es necesaria para
extraer e instalar los conjuntos de
válvulas.
Herramienta de sujeción del embra-

Page 15 of 234

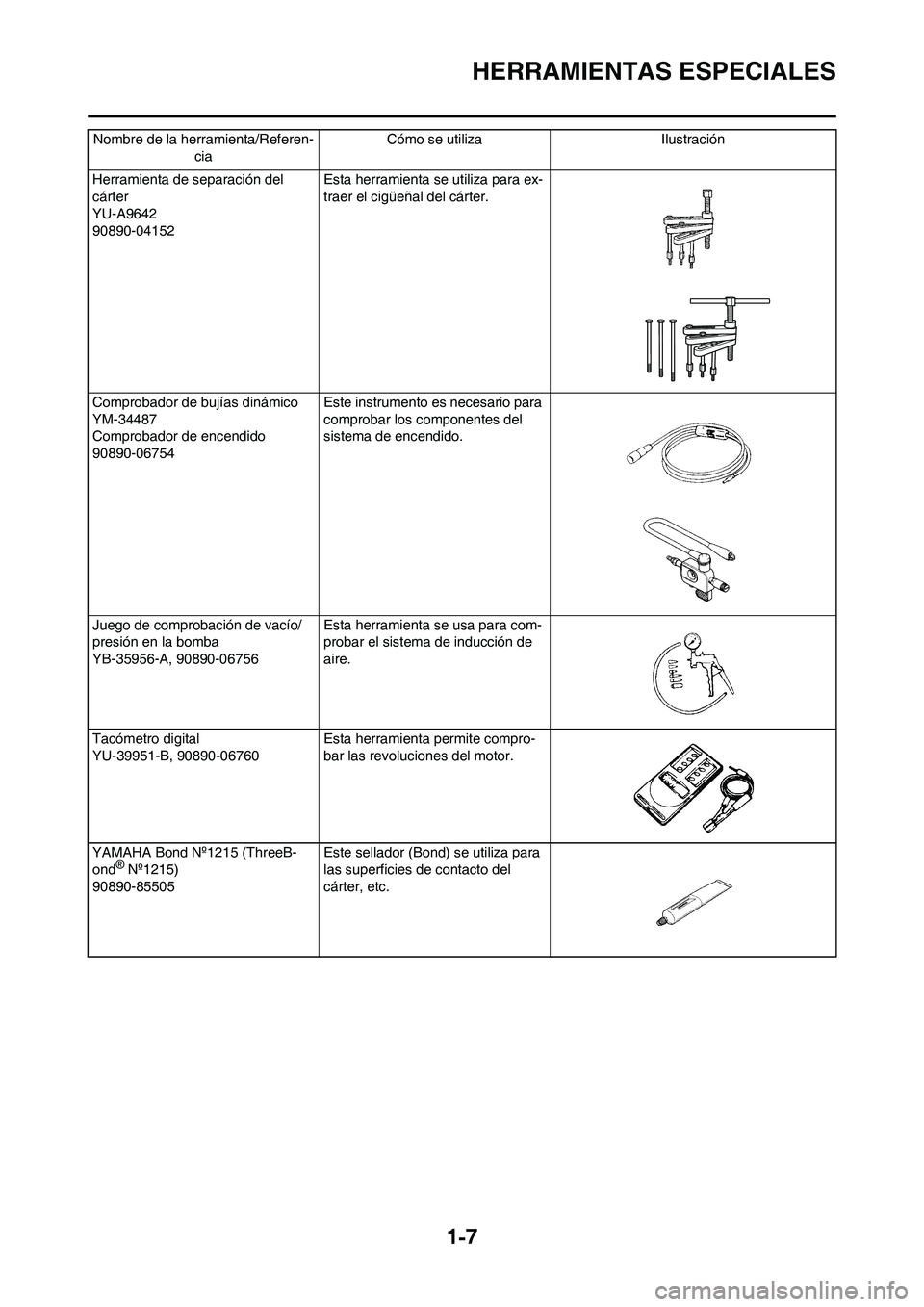

YAMAHA WR 450F 2008 Manuale de Empleo (in Spanish) 1-7
HERRAMIENTAS ESPECIALES
Nombre de la herramienta/Referen-
ciaCómo se utiliza Ilustración
Herramienta de separación del
cárter
YU-A9642
90890-04152Esta herramienta se utiliza para ex-
traer el

Page 16 of 234

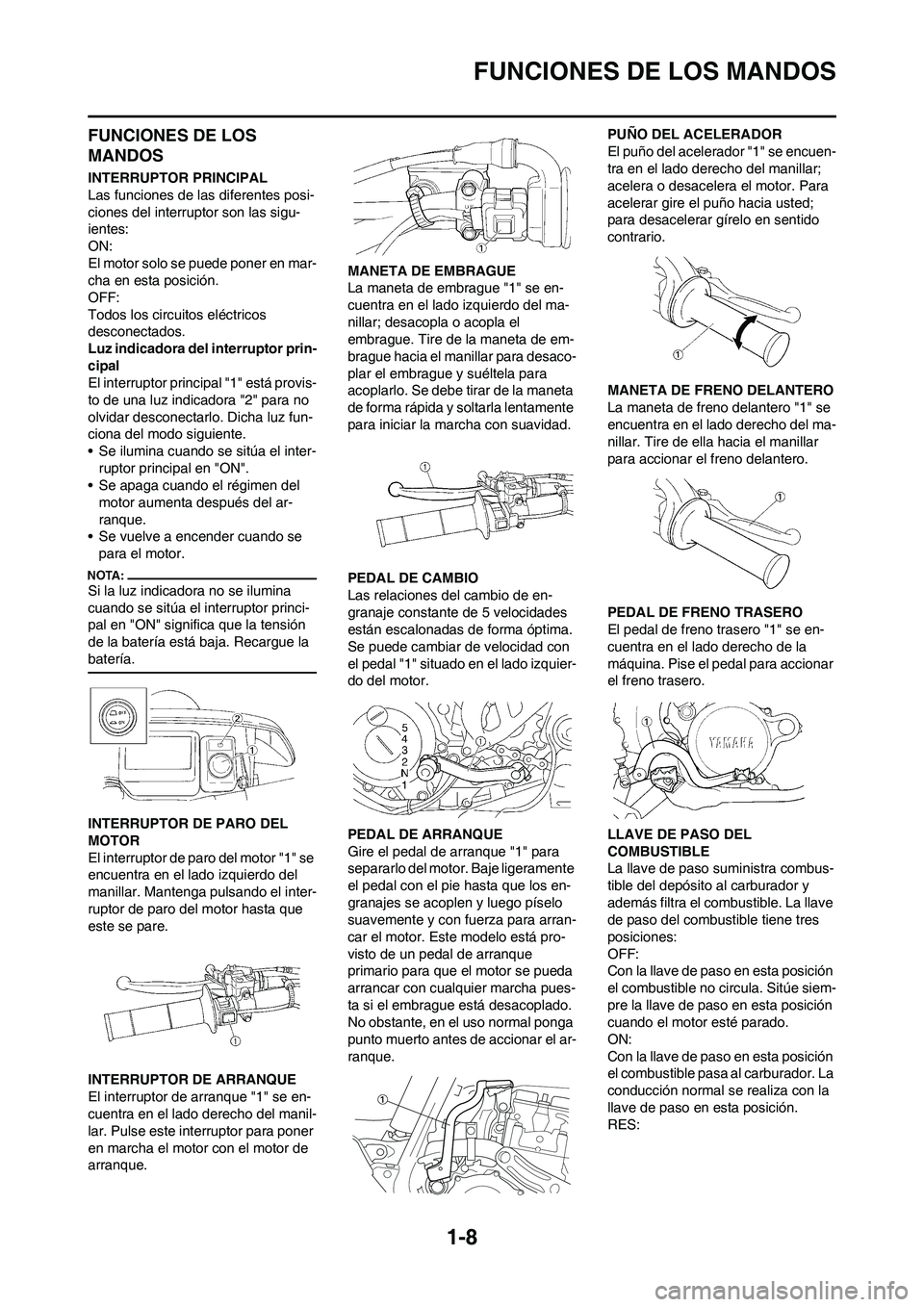

YAMAHA WR 450F 2008 Manuale de Empleo (in Spanish) 1-8
FUNCIONES DE LOS MANDOS
FUNCIONES DE LOS
MANDOS
INTERRUPTOR PRINCIPAL
Las funciones de las diferentes posi-
ciones del interruptor son las sigu-
ientes:
ON:
El motor solo se puede poner en mar-
c

1-8
FUNCIONES DE LOS MANDOS
FUNCIONES DE LOS
MANDOS
INTERRUPTOR PRINCIPAL
Las funciones de las diferentes posi-
ciones del interruptor son las sigu-
ientes:
ON:
El motor solo se puede poner en mar-
cha en esta posición.
OFF:
Todos los circuitos eléctricos
desconectados.
Luz indicadora del interruptor prin-
cipal
El interruptor principal "1" está provis-
to de una luz indicadora "2" para no
olvidar desconectarlo. Dicha luz fun-
ciona del modo siguiente.
• Se ilumina cuando se sitúa el inter-
ruptor principal en "ON".
• Se apaga cuando el régimen del
motor aumenta después del ar-
ranque.
• Se vuelve a encender cuando se
para el motor.
Si la luz indicadora no se ilumina
cuando se sitúa el interruptor princi-
pal en "ON" significa que la tensión
de la batería está baja. Recargue la
batería.
INTERRUPTOR DE PARO DEL
MOTOR
El interruptor de paro del motor "1" se
encuentra en el lado izquierdo del
manillar. Mantenga pulsando el inter-
ruptor de paro del motor hasta que
este se pare.
INTERRUPTOR DE ARRANQUE
El interruptor de arranque "1" se en-
cuentra en el lado derecho del manil-
lar. Pulse este interruptor para poner
en marcha el motor con el motor de
arranque.MANETA DE EMBRAGUE
La maneta de embrague "1" se en-
cuentra en el lado izquierdo del ma-
nillar; desacopla o acopla el
embrague. Tire de la maneta de em-
brague hacia el manillar para desaco-
plar el embrague y suéltela para
acoplarlo. Se debe tirar de la maneta
de forma rápida y soltarla lentamente
para iniciar la marcha con suavidad.
PEDAL DE CAMBIO
Las relaciones del cambio de en-
granaje constante de 5 velocidades
están escalonadas de forma óptima.
Se puede cambiar de velocidad con
el pedal "1" situado en el lado izquier-
do del motor.
PEDAL DE ARRANQUE
Gire el pedal de arranque "1" para
separarlo del motor. Baje ligeramente
el pedal con el pie hasta que los en-
granajes se acoplen y luego píselo
suavemente y con fuerza para arran-
car el motor. Este modelo está pro-
visto de un pedal de arranque
primario para que el motor se pueda
arrancar con cualquier marcha pues-
ta si el embrague está desacoplado.
No obstante, en el uso normal ponga
punto muerto antes de accionar el ar-
ranque.PUÑO DEL ACELERADOR
El puño del acelerador "1" se encuen-
tra en el lado derecho del manillar;
acelera o desacelera el motor. Para
acelerar gire el puño hacia usted;
para desacelerar gírelo en sentido
contrario.
MANETA DE FRENO DELANTERO
La maneta de freno delantero "1" se
encuentra en el lado derecho del ma-
nillar. Tire de ella hacia el manillar
para accionar el freno delantero.
PEDAL DE FRENO TRASERO
El pedal de freno trasero "1" se en-
cuentra en el lado derecho de la
máquina. Pise el pedal para accionar
el freno trasero.
LLAVE DE PASO DEL
COMBUSTIBLE
La llave de paso suministra combus-
tible del depósito al carburador y
además filtra el combustible. La llave
de paso del combustible tiene tres
posiciones:
OFF:
Con la llave de paso en esta posición
el combustible no circula. Sitúe siem-
pre la llave de paso en esta posición
cuando el motor esté parado.
ON:
Con la llave de paso en esta posición
el combustible pasa al carburador. La
conducción normal se realiza con la
llave de paso en esta posición.
RES:

Load next 8 pages
