2008 YAMAHA TMAX Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

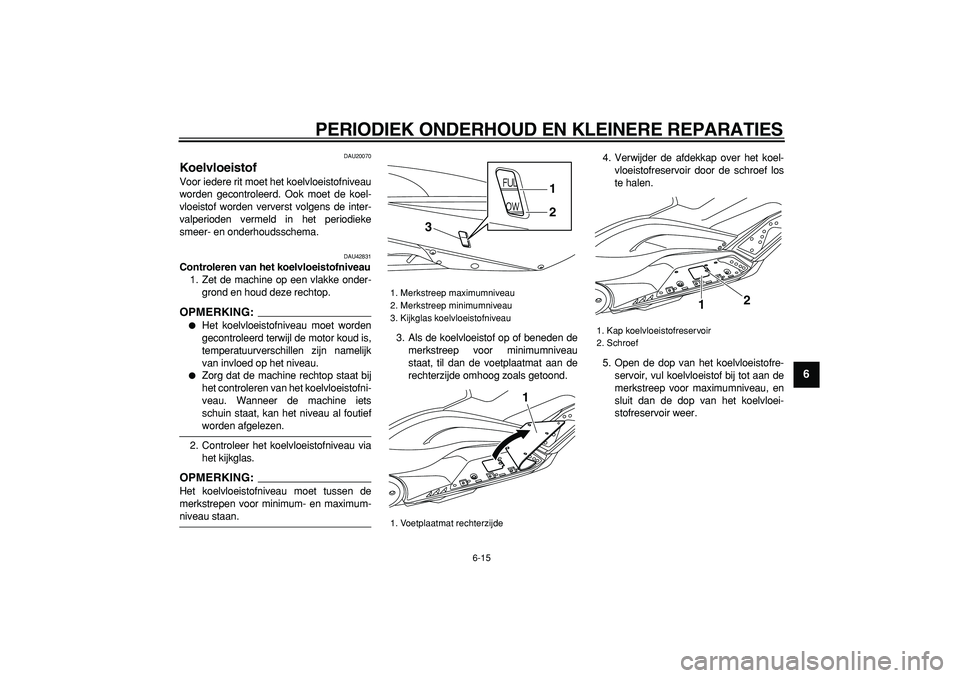

6-15
2
3
4
5
67
8
9

DAU20070
Koelvloeistof
Voor iedere rit moet het koelvloeistofniveau
worden gecontroleerd. Ook moet de koel-
vloeistof worden ververst volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU42831
Controleren van het koelvloeistofniveau
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
OPMERKING:


Het koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud is,
temperatuurverschillen zijn namelijk
van invloed op het niveau.

Zorg dat de machine rechtop staat bij
het controleren van het koelvloeistofni-
veau. Wanneer de machine iets
schuin staat, kan het niveau al foutief
worden afgelezen.
2. Controleer het koelvloeistofniveau via
het kijkglas.
OPMERKING:

Het koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maximum-
niveau staan.3. Als de koelvloeistof op of beneden de
merkstreep voor minimumniveau
staat, til dan de voetplaatmat aan de
rechterzijde omhoog zoals getoond.4. Verwijder de afdekkap over het koel-
vloeistofreservoir door de schroef los
te halen.
5. Open de dop van het koelvloeistofre-
servoir, vul koelvloeistof bij tot aan de
merkstreep voor maximumniveau, en
sluit dan de dop van het koelvloei-
stofreservoir weer.
1. Merkstreep maximumniveau
2. Merkstreep minimumniveau
3. Kijkglas koelvloeistofniveau
1. Voetplaatmat rechterzijde
3
1
2
1

1. Kap koelvloeistofreservoir
2. Schroef
12

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-16
1
2
3
4
5
6
7
8
9
LET OP:

DCA10471

Als er geen koelvloeistof voorhan-
den is, gebruik in plaats daarvan
dan gedistilleerd water of zacht lei-
dingwater. Gebruik geen hard water
of zout water, hierdoor kan de mo-
tor worden beschadigd.

Vervang, indien water in plaats van
koelvloeistof is gebruikt, het water
zo snel mogelijk door koelvloeistof.
Anders is het koelsysteem niet be-
schermd tegen vorst en corrosie.

Als water aan de koelvloeistof istoegevoegd, vraag dan zo snel mo-
gelijk een Yamaha dealer het anti-
vriespercentage van de
koelvloeistof te controleren, anders
zal de koelvloeistof minder effectief
zijn.
WAARSCHUWING

DWA10380
Verwijder de koelvloeistofradiator-
vuldop nooit terwijl de motor nog heet is.
6. Monteer het koelvloeistofreservoir
door de schroef aan te brengen.
7. Plaats de voetplaatmat aan de rech-
terzijde in de oorspronkelijke positie.
OPMERKING:


De radiatorkoelvin schakelt automa-
tisch aan of uit, afhankelijk van de tem-
peratuur van de koelvloeistof in de
koelvloeistofradiator.

Als de motor oververhit raakt, staan op
pagina 6-34 nadere instructies ver-
meld.
DAU45020
Het luchtfilterelement vervangen
Het luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Vervang het luchtfilterelement vaker als
u in zeer stoffige of vochtige gebieden rijdt.
Om het luchtfilterelement te vervangen
1. Verwijder de panelen C en D. (Zie
pagina 6-7.)
2. Verwijder het luchtfilterdeksel door de
schroeven te verwijderen.
3. Trek het luchtfilterelement los.
1. Dop koelvloeistofreservoir
Inhoud koelvloeistofreservoir (tot
aan de merkstreep voor maximumni-
veau):
0.25 L (0.26 US qt) (0.22 Imp.qt)
1

1. Schroef
2. Luchtfilterdeksel
2
1
1

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

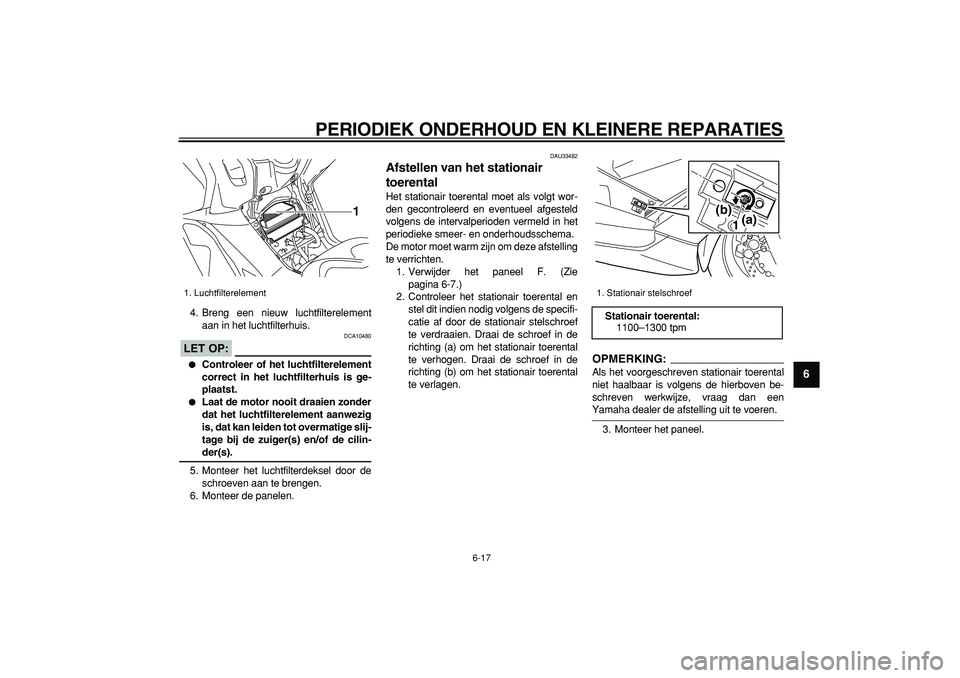

6-17
2
3
4
5
67
8
9

4. Breng een nieuw luchtfilterelement
aan in het luchtfilterhuis.
LET OP:

DCA10480

Controleer of het luchtfilterelement
correct in het luchtfilterhuis is ge-
plaatst.

Laat de motor nooit draaien zonder
dat het luchtfilterelement aanwezig
is, dat kan leiden tot overmatige slij-
tage bij de zuiger(s) en/of de cilin-
der(s).
5. Monteer het luchtfilterdeksel door de
schroeven aan te brengen.
6. Monteer de panelen.
DAU33482
Afstellen van het stationair
toerental
Het stationair toerental moet als volgt wor-
den gecontroleerd en eventueel afgesteld
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
De motor moet warm zijn om deze afstelling
te verrichten.
1. Verwijder het paneel F. (Zie
pagina 6-7.)
2. Controleer het stationair toerental en
stel dit indien nodig volgens de specifi-
catie af door de stationair stelschroef
te verdraaien. Draai de schroef in de
richting (a) om het stationair toerental
te verhogen. Draai de schroef in de
richting (b) om het stationair toerental
te verlagen.
OPMERKING:

Als het voorgeschreven stationair toerental
niet haalbaar is volgens de hierboven be-
schreven werkwijze, vraag dan een
Yamaha dealer de afstelling uit te voeren.
3. Monteer het paneel.
1. Luchtfilterelement
1

1. Stationair stelschroef
Stationair toerental:
1100–1300 tpm
1(a) (b)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-18
1
2
3
4
5
6
7
8
9

DAU21382
Controleren van de vrije slag
gaskabel
De vrije slag van de gaskabel dient 3.0–5.0
mm (0.12–0.20 in) te bedragen bij de gas-
greep. Controleer de vrije slag van de gas-
kabel regelmatig en laat de vrije slag indien
nodig afstellen door een Yamaha dealer.
DAU21401
Klepspeling
De klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU33600
Banden
Let ten aanzien van de voorgeschreven
banden op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw machine.
Bandspanning
De bandspanning moet voor elke rit worden
gecontroleerd en indien nodig worden bijge-
steld.
WAARSCHUWING

DWA10500

De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).

De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor dit
model is vastgesteld.
1. Vrije slag gaskabel
1

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

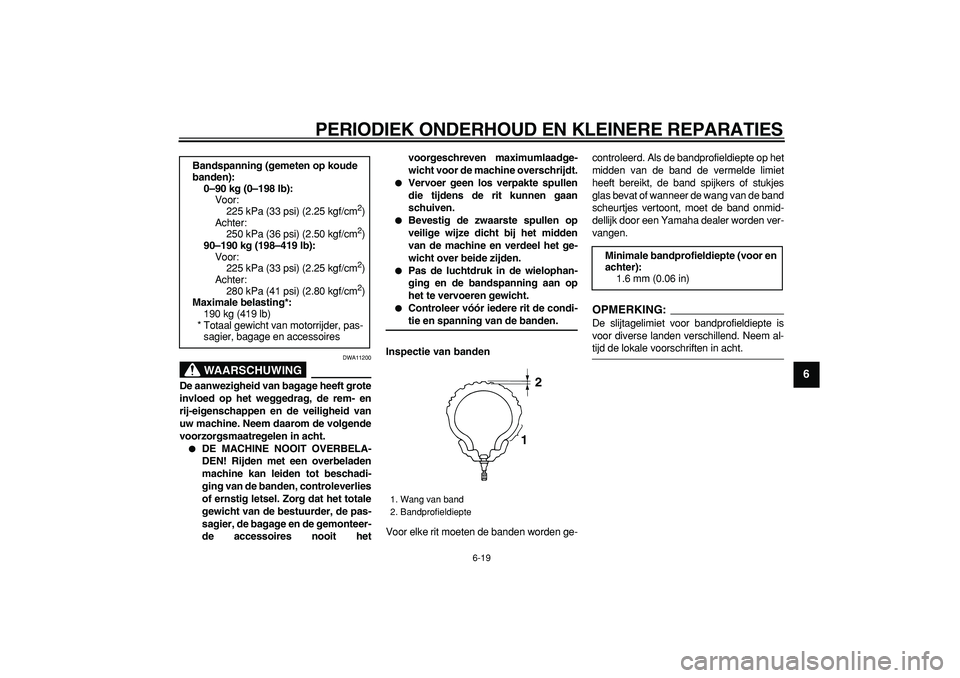

6-19
2
3
4
5
67
8
9
WAARSCHUWING

DWA11200
De aanwezigheid van bagage heeft grote
invloed op het weggedrag, de rem- en
rij-eigenschappen en de veiligheid van
uw machine. Neem daarom de volgende
voorzorgsmaatregelen in acht.

DE MACHINE NOOIT OVERBELA-
DEN! Rijden met een overbeladen
machine kan leiden tot beschadi-
ging van de banden, controleverlies
of ernstig letsel. Zorg dat het totale
gewicht van de bestuurder, de pas-
sagier, de bagage en de gemonteer-
de accessoires nooit hetvoorgeschreven maximumlaadge-
wicht voor de machine overschrijdt.

Vervoer geen los verpakte spullen
die tijdens de rit kunnen gaan
schuiven.

Bevestig de zwaarste spullen op
veilige wijze dicht bij het midden
van de machine en verdeel het ge-
wicht over beide zijden.

Pas de luchtdruk in de wielophan-
ging en de bandspanning aan op
het te vervoeren gewicht.

Controleer vóór iedere rit de condi-
tie en spanning van de banden.
Inspectie van banden
Voor elke rit moeten de banden worden ge-controleerd. Als de bandprofieldiepte op het
midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de band
scheurtjes vertoont, moet de band onmid-
dellijk door een Yamaha dealer worden ver-
vangen.
OPMERKING:

De slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht.
Bandspanning (gemeten op koude
banden):
0–90 kg (0–198 lb):
Voor:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Achter:
250 kPa (36 psi) (2.50 kgf/cm
2

)
90–190 kg (198–419 lb):
Voor:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Achter:
280 kPa (41 psi) (2.80 kgf/cm
2

)
Maximale belasting*:
190 kg (419 lb)
* Totaal gewicht van motorrijder, pas-
sagier, bagage en accessoires
1. Wang van band
2. Bandprofieldiepte12
Minimale bandprofieldiepte (voor en
achter):
1.6 mm (0.06 in)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

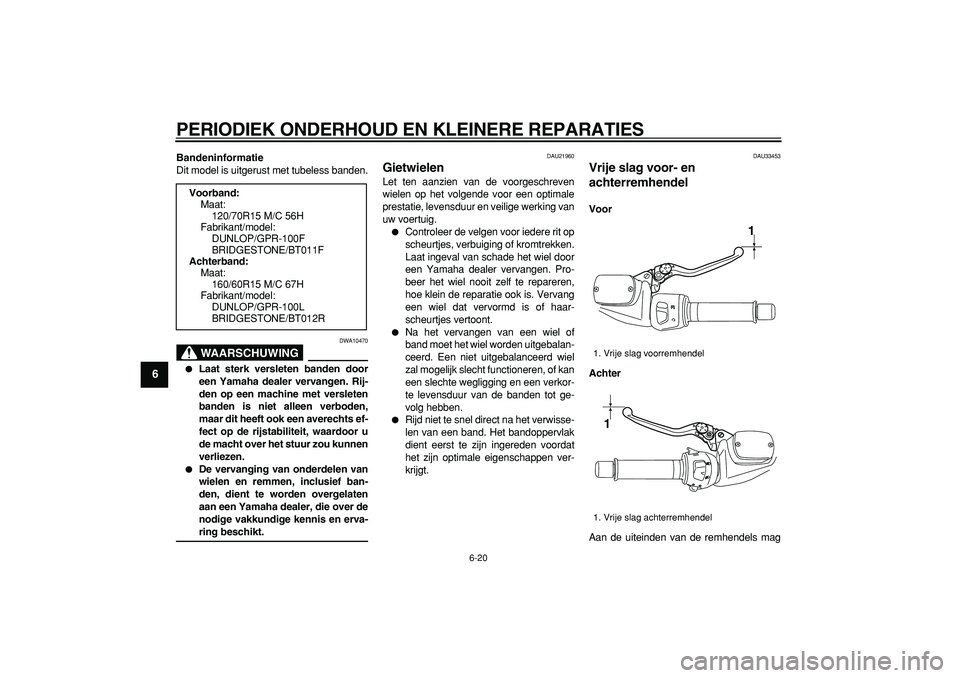

6-20
1
2
3
4
5
6
7
8
9

Bandeninformatie
Dit model is uitgerust met tubeless banden.
WAARSCHUWING

DWA10470

Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts ef-
fect op de rijstabiliteit, waardoor u
de macht over het stuur zou kunnen
verliezen.

De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-
ring beschikt.
DAU21960
Gietwielen
Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.

Controleer de velgen voor iedere rit op
scheurtjes, verbuiging of kromtrekken.
Laat ingeval van schade het wiel door
een Yamaha dealer vervangen. Pro-
beer het wiel nooit zelf te repareren,
hoe klein de reparatie ook is. Vervang
een wiel dat vervormd is of haar-
scheurtjes vertoont.

Na het vervangen van een wiel of
band moet het wiel worden uitgebalan-
ceerd. Een niet uitgebalanceerd wiel
zal mogelijk slecht functioneren, of kan
een slechte wegligging en een verkor-
te levensduur van de banden tot ge-
volg hebben.

Rijd niet te snel direct na het verwisse-
len van een band. Het bandoppervlak
dient eerst te zijn ingereden voordat
het zijn optimale eigenschappen ver-
krijgt.
DAU33453
Vrije slag voor- en
achterremhendel
Voor
Achter
Aan de uiteinden van de remhendels mag
Voorband:
Maat:
120/70R15 M/C 56H
Fabrikant/model:
DUNLOP/GPR-100F
BRIDGESTONE/BT011F
Achterband:
Maat:
160/60R15 M/C 67H
Fabrikant/model:
DUNLOP/GPR-100L
BRIDGESTONE/BT012R

1. Vrije slag voorremhendel
1. Vrije slag achterremhendel
1
1

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

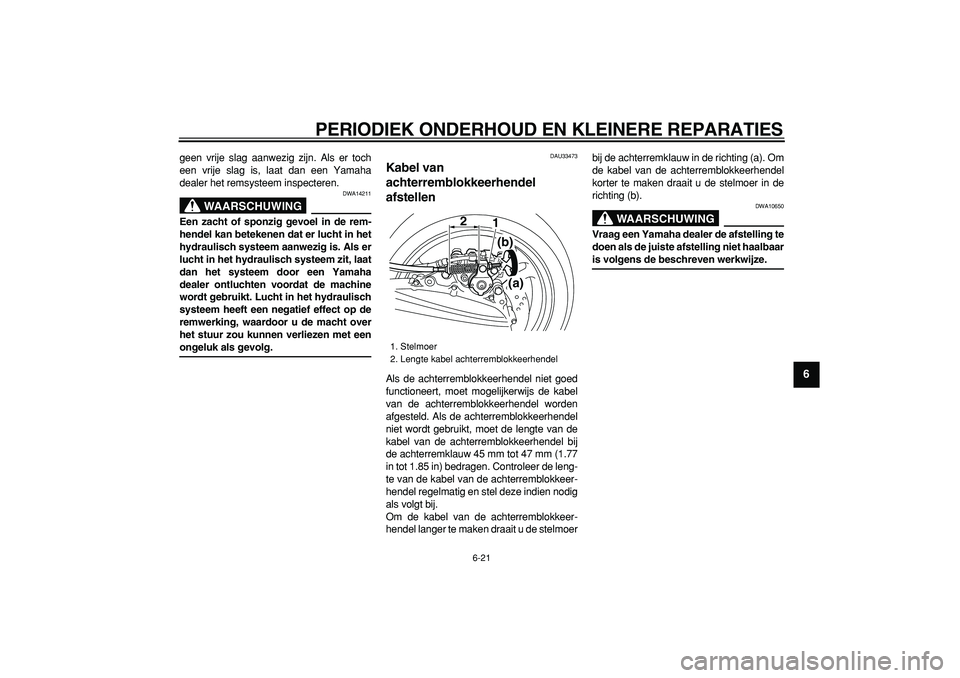

6-21
2
3
4
5
67
8
9

geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha
dealer het remsysteem inspecteren.
WAARSCHUWING

DWA14211
Een zacht of sponzig gevoel in de rem-
hendel kan betekenen dat er lucht in het
hydraulisch systeem aanwezig is. Als er
lucht in het hydraulisch systeem zit, laat
dan het systeem door een Yamaha
dealer ontluchten voordat de machine
wordt gebruikt. Lucht in het hydraulisch
systeem heeft een negatief effect op de
remwerking, waardoor u de macht over
het stuur zou kunnen verliezen met een
ongeluk als gevolg.
DAU33473
Kabel van
achterremblokkeerhendel
afstellen
Als de achterremblokkeerhendel niet goed
functioneert, moet mogelijkerwijs de kabel
van de achterremblokkeerhendel worden
afgesteld. Als de achterremblokkeerhendel
niet wordt gebruikt, moet de lengte van de
kabel van de achterremblokkeerhendel bij
de achterremklauw 45 mm tot 47 mm (1.77
in tot 1.85 in) bedragen. Controleer de leng-
te van de kabel van de achterremblokkeer-
hendel regelmatig en stel deze indien nodig
als volgt bij.
Om de kabel van de achterremblokkeer-
hendel langer te maken draait u de stelmoerbij de achterremklauw in de richting (a). Om
de kabel van de achterremblokkeerhendel
korter te maken draait u de stelmoer in de
richting (b).
WAARSCHUWING

DWA10650
Vraag een Yamaha dealer de afstelling te
doen als de juiste afstelling niet haalbaar
is volgens de beschreven werkwijze.
1. Stelmoer
2. Lengte kabel achterremblokkeerhendel2
1
(b)
(a)

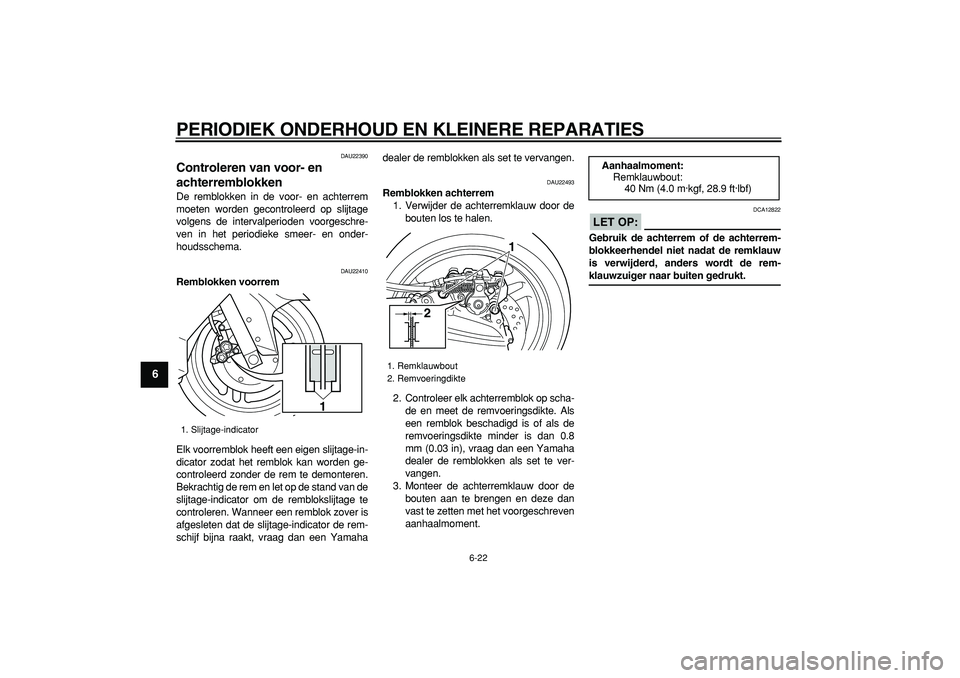

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-22
1
2
3
4
5
6
7
8
9

DAU22390
Controleren van voor- en
achterremblokken
De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU22410
Remblokken voorrem
Elk voorremblok heeft een eigen slijtage-in-
dicator zodat het remblok kan worden ge-
controleerd zonder de rem te demonteren.
Bekrachtig de rem en let op de stand van de
slijtage-indicator om de remblokslijtage te
controleren. Wanneer een remblok zover is
afgesleten dat de slijtage-indicator de rem-
schijf bijna raakt, vraag dan een Yamahadealer de remblokken als set te vervangen.
DAU22493
Remblokken achterrem
1. Verwijder de achterremklauw door de
bouten los te halen.
2. Controleer elk achterremblok op scha-
de en meet de remvoeringsdikte. Als
een remblok beschadigd is of als de
remvoeringsdikte minder is dan 0.8
mm (0.03 in), vraag dan een Yamaha
dealer de remblokken als set te ver-
vangen.
3. Monteer de achterremklauw door de
bouten aan te brengen en deze dan
vast te zetten met het voorgeschreven
aanhaalmoment.
LET OP:

DCA12822
Gebruik de achterrem of de achterrem-
blokkeerhendel niet nadat de remklauw
is verwijderd, anders wordt de rem-
klauwzuiger naar buiten gedrukt.
1. Slijtage-indicator
1

1. Remklauwbout
2. Remvoeringdikte
1
2

Aanhaalmoment:
Remklauwbout:
40 Nm (4.0 m·kgf, 28.9 ft·lbf)
