2008 YAMAHA GRIZZLY 350 Notices Demploi (in French)

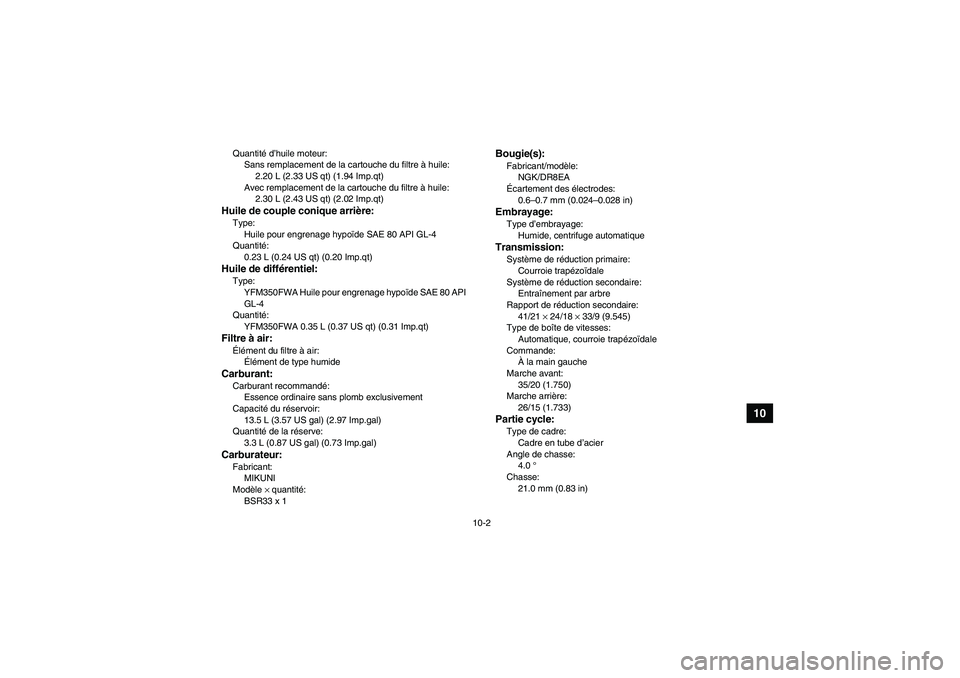

10-2
10
Quantité d’huile moteur:
Sans remplacement de la cartouche du filtre à huile:
2.20 L (2.33 US qt) (1.94 Imp.qt)
Avec remplacement de la cartouche du filtre à huile:
2.30 L (2.43 US qt) (2.02 Imp.qt)Huile de couple conique arrière:Type:
Huile pour engrenage hypoïde SAE 80 API GL-4
Quantité:
0.23 L (0.24 US qt) (0.20 Imp.qt)Huile de différentiel:Type:
YFM350FWA Huile pour engrenage hypoïde SAE 80 API
GL-4
Quantité:
YFM350FWA 0.35 L (0.37 US qt) (0.31 Imp.qt)Filtre à air:Élément du filtre à air:
Élément de type humideCarburant:Carburant recommandé:
Essence ordinaire sans plomb exclusivement
Capacité du réservoir:
13.5 L (3.57 US gal) (2.97 Imp.gal)
Quantité de la réserve:
3.3 L (0.87 US gal) (0.73 Imp.gal)Carburateur:Fabricant:
MIKUNI
Modèle × quantité:
BSR33 x 1
Bougie(s):Fabricant/modèle:
NGK/DR8EA
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage:
Humide, centrifuge automatiqueTransmission:Système de réduction primaire:
Courroie trapézoïdale
Système de réduction secondaire:
Entraînement par arbre
Rapport de réduction secondaire:
41/21 × 24/18 × 33/9 (9.545)
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Commande:
À la main gauche
Marche avant:
35/20 (1.750)
Marche arrière:
26/15 (1.733)Partie cycle:Type de cadre:
Cadre en tube d’acier
Angle de chasse:
4.0 °
Chasse:
21.0 mm (0.83 in)

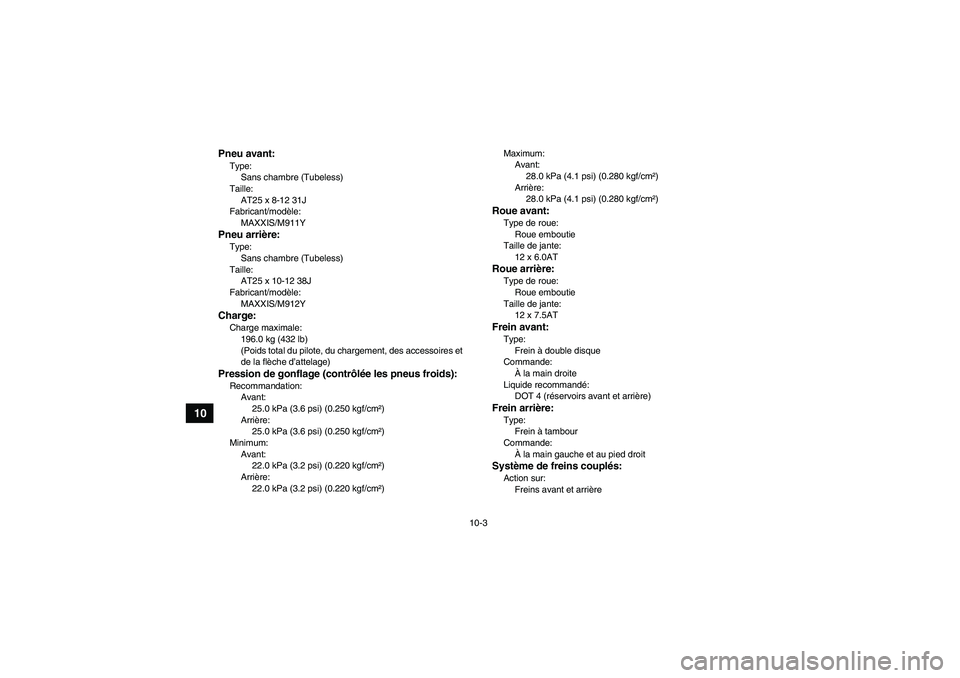

10-3
10
Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
AT25 x 8-12 31J
Fabricant/modèle:
MAXXIS/M911YPneu arrière:Type:
Sans chambre (Tubeless)
Taille:
AT25 x 10-12 38J
Fabricant/modèle:
MAXXIS/M912YCharge:Charge maximale:
196.0 kg (432 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)Pression de gonflage (contrôlée les pneus froids):Recommandation:
Avant:
25.0 kPa (3.6 psi) (0.250 kgf/cm²)
Arrière:
25.0 kPa (3.6 psi) (0.250 kgf/cm²)
Minimum:
Avant:
22.0 kPa (3.2 psi) (0.220 kgf/cm²)
Arrière:
22.0 kPa (3.2 psi) (0.220 kgf/cm²)Maximum:
Avant:
28.0 kPa (4.1 psi) (0.280 kgf/cm²)
Arrière:
28.0 kPa (4.1 psi) (0.280 kgf/cm²)
Roue avant:Type de roue:
Roue emboutie
Taille de jante:
12 x 6.0ATRoue arrière:Type de roue:
Roue emboutie
Taille de jante:
12 x 7.5ATFrein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4 (réservoirs avant et arrière)Frein arrière:Type:
Frein à tambour
Commande:
À la main gauche et au pied droitSystème de freins couplés:Action sur:
Freins avant et arrière

10-4
10
Commande:
Au pied droitSuspension avant:Type:
Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement des roues:
160 mm (6.3 in)Suspension arrière:Type:
Bras oscillant (monocross)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement des roues:
180 mm (7.1 in)Partie électrique:Système d’allumage:
DC. CDI
Système de charge:
Alternateur avec rotor à aimantation permanenteBatterie:Modèle:
YTX14AH
Voltage, capacité:
12 V, 12.0 AhPhare:Type d’ampoule:
Ampoule halogène
Voltage et wattage d’ampoule × quantité:Phare:
12 V, 35.0/35.0 W × 1
Feu arrière/stop:
12 V, 5.0/21.0 W × 1
Clignotant avant:
12 V, 10.0 W × 2
Clignotant arrière:
12 V, 10.0 W × 2
Veilleuse:
12 V, 5.0 W × 1
Éclairage des instruments:
14 V, 3.0 W × 1
Témoin du point mort:
12 V, 1.7 W × 1
Témoin de feu de route:
12 V, 1.7 W × 1
Témoin des clignotants:
12 V, 1.7 W × 1
Témoin de marche arrière:
12 V, 1.7 W × 1
Témoin d’alerte de la température du liquide de
refroidissement:
12 V, 1.7 W × 1
Témoin de commande de transmission quatre roues
motrices:
YFM350FWA 12 V, 1.7 W × 1Fusibles:Fusible principal:
30.0 A
Fusible de phare:
15.0 A

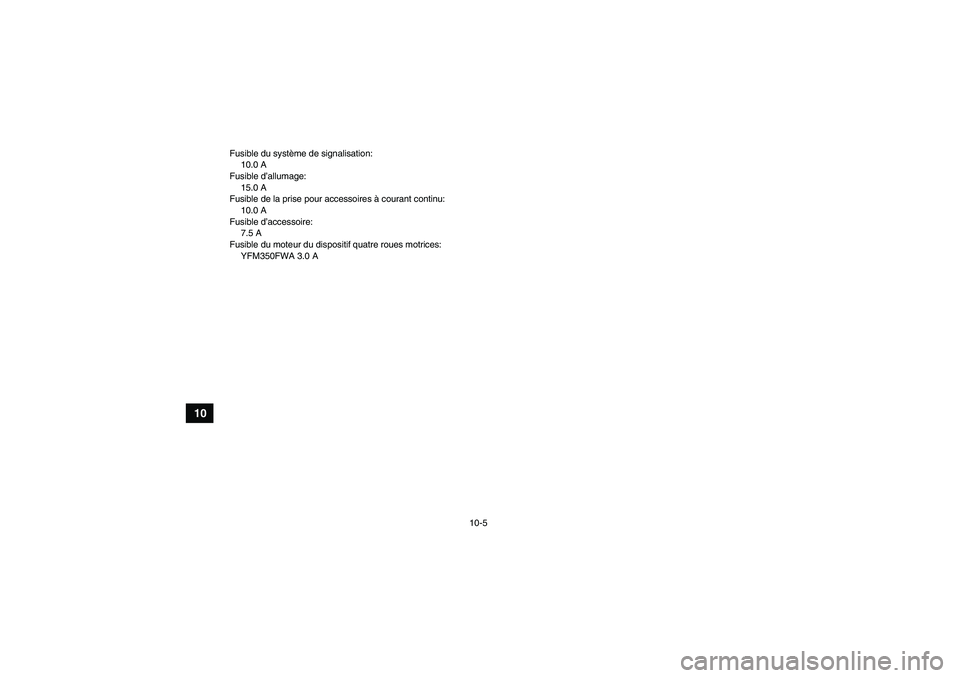

10-5
10
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
15.0 A
Fusible de la prise pour accessoires à courant continu:
10.0 A
Fusible d’accessoire:
7.5 A
Fusible du moteur du dispositif quatre roues motrices:
YFM350FWA 3.0 A

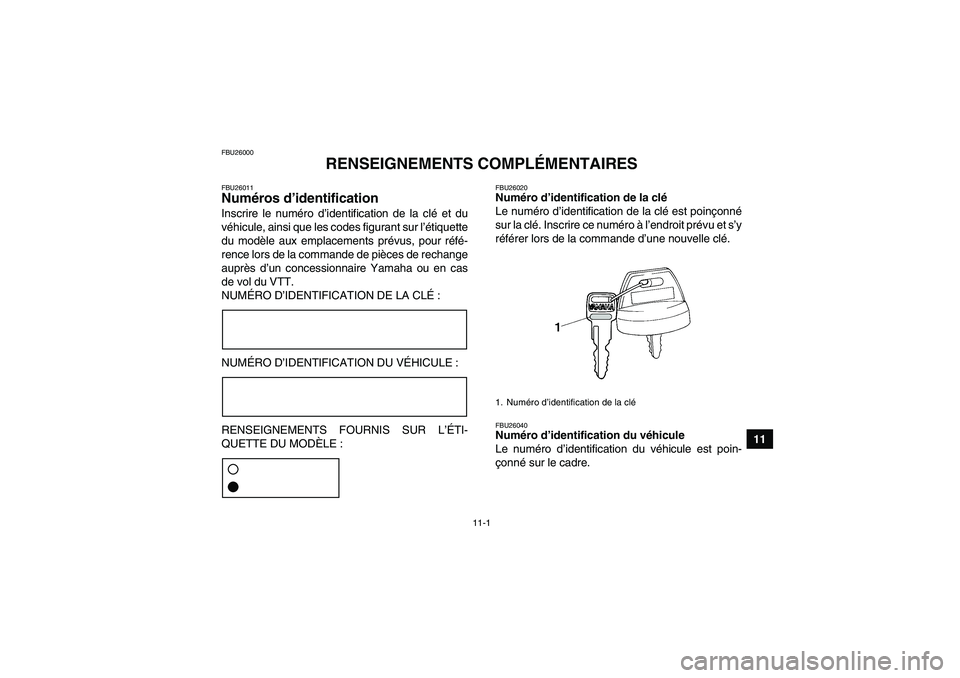

11-1
11
FBU26000
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU26011Numéros d’identification Inscrire le numéro d’identification de la clé et du
véhicule, ainsi que les codes figurant sur l’étiquette
du modèle aux emplacements prévus, pour réfé-
rence lors de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou en cas
de vol du VTT.
NUMÉRO D’IDENTIFICATION DE LA CLÉ:
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :
FBU26020Numéro d’identification de la clé
Le numéro d’identification de la clé est poinçonné
sur la clé. Inscrire ce numéro à l’endroit prévu et s’y
référer lors de la commande d’une nouvelle clé.FBU26040Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre.1. Numéro d’identification de la clé

11-2

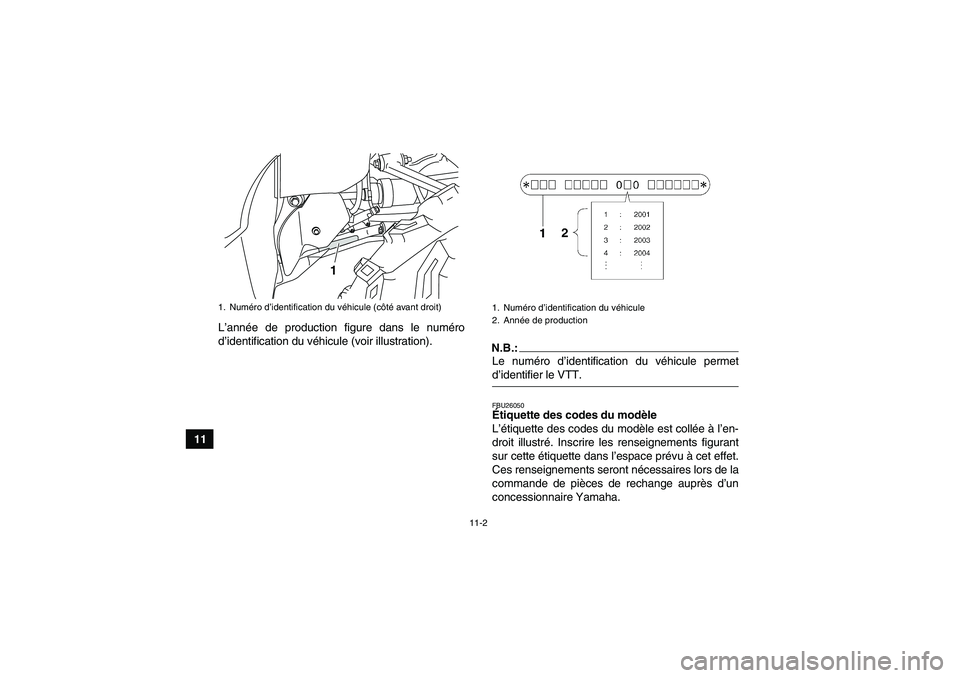

11L’année de production figure dans le numéro
d’identification du véhicule (voir illustration).
N.B.:Le numéro d’identification du véhicule permetd’identifier le VTT.FBU26050Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.
1. Numéro d’identification du véhicule (côté avant droit)
1
1. Numéro d’identification du véhicule
2. Année de production

11-3
11

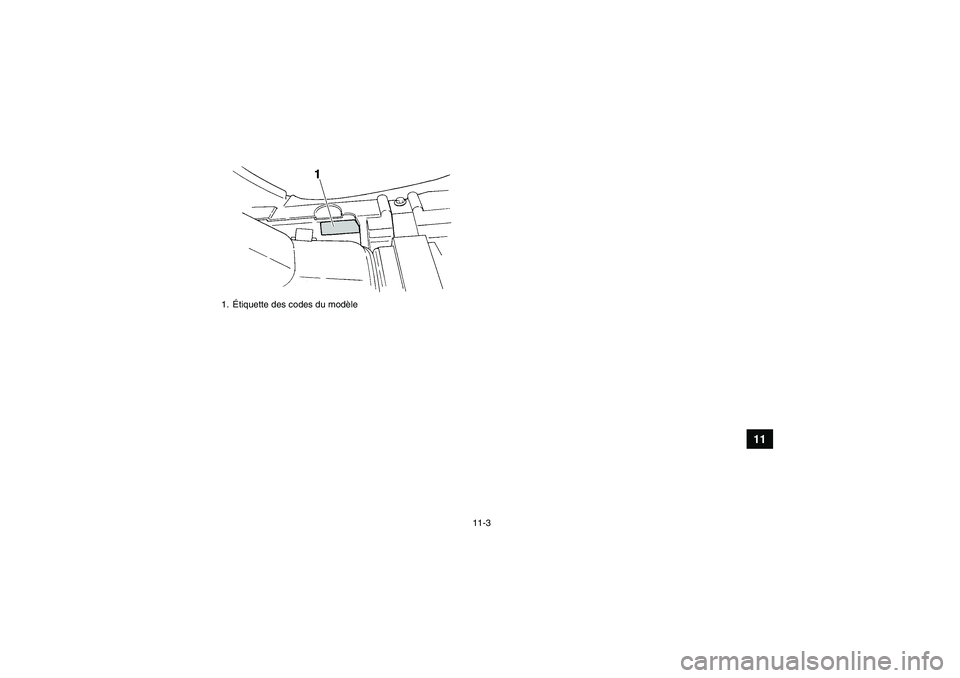

1.Étiquette des codes du modèle

INDEX
AAccessoires et chargement ............................................ 6-7
Amortisseur arrière, réglage ......................................... 4-20
Amortisseurs avant, réglage ........................................ 4-19
Ampoule de phare ........................................................ 8-40
Ampoule de veilleuse ................................................... 8-41
Avertisseur ..................................................................... 4-6BBatterie ......................................................................... 8-36
Bougie, contrôle ............................................................. 8-9CCâble des gaz, réglage du jeu ..................................... 8-26
Câbles, contrôle et lubrification .................................... 8-34
Cache, dépose et repose ............................................... 8-9
Caractéristiques ........................................................... 10-1
Carburant .............................................................. 4-12, 5-3
Carburateur, réglage .................................................... 8-25
Clé de contact, numéro d’identification ........................ 11-1
Clignotant, remplacement d’une ampoule .................... 8-40
Clignotants, contacteur .................................................. 4-5
Commodos ..................................................................... 4-4
Commutateur du mode de traction (modèle 4 RM) ........ 4-6
Compartiment de rangement ....................................... 4-17
Compteur de vitesse ...................................................... 4-3
Conduite du VTT ............................................................ 7-1
Contacteur à clé ............................................................. 4-1
Contacteurs de feu stop ............................................... 8-33
Contrôles avant utilisation .............................................. 5-1
Coupe-circuit du moteur ................................................. 4-5Courroie trapézoïdale, bouchon de vidange
du carter ..................................................................... 8-24
Courroie trapézoïdale, tube de vidange du conduit
de refroidissement ..................................................... 8-24
DDémarrage, moteur chaud ............................................. 6-3
Démarreur ...................................................................... 4-5EÉclairage, commutateur général .................................... 4-5
Emplacement des éléments ........................................... 3-1
Emplacement des étiquettes .......................................... 2-1
Entretien du système antipollution, tableau ................... 8-3
Entretiens et graissages, tableau ................................... 8-5
Étiquette des codes du modèle .................................... 11-2FFeu arrière/stop, remplacement d’une ampoule .......... 8-40
Feu de route, témoin ...................................................... 4-2
Feux de détresse, contacteur ......................................... 4-6
Filtre à air, nettoyage de l’élément ............................... 8-21
Frein arrière, contrôle de la pédale et du levier ............ 8-31
Frein arrière, levier ......................................................... 4-9
Frein avant, contrôle de la garde du levier ................... 8-30
Frein avant, levier ........................................................... 4-9
Frein de stationnement ................................................ 4-10
Frein, pédale .................................................................. 4-9
Freins avant et arrière .................................................... 5-3
Freins, changement du liquide ..................................... 8-30
Freins, contrôle des plaquettes et mâchoires .............. 8-27
Freins, contrôle du niveau du liquide ........................... 8-28
