2008 YAMAHA GRIZZLY 350 Notices Demploi (in French)

YFM350FWA-W
YFM350A-W
MANUEL DU PROPRIÉTAIRE
38P-F8199-70
DIC183

FBU17330

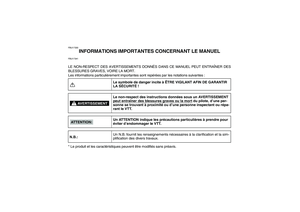

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FBU17341LE NON-RESPECT DES AVERTISSEMENTS DONNÉS DANS CE MANUEL PEUT ENTRAÎNER DES
BLESSURES GRAVES, VOIRE LA MORT.
Les informations particulièrement importantes sont repérées par les notations suivantes :
* Le produit et les caractéristiques peuvent être modifiés sans préavis. Le symbole de danger incite à ÊTRE VIGILANT AFIN DE GARANTIR
LA SÉCURITÉ!
Le non-respect des instructions données sous un AVERTISSEMENT
peut entraîner des blessures graves ou la mort
du pilote, d’une per-
sonne se trouvant à proximité ou d’une personne inspectant ou répa-
rant le VTT.
Un ATTENTION indique les précautions particulières à prendre pour
éviter d’endommager le VTT.
Un N.B. fournit les renseignements nécessaires à la clarification et la sim-
plification des divers travaux.
AVERTISSEMENT
ATTENTION:
N.B.:

FBU17350

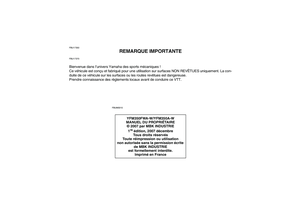

REMARQUE IMPORTANTE
FBU17370Bienvenue dans l’univers Yamaha des sports mécaniques !
Ce véhicule est conçu et fabriqué pour une utilisation sur surfaces NON REVÊTUES uniquement. La con-
duite de ce véhicule sur les surfaces ou les routes revêtues est dangereuse.
Prendre connaissance des règlements locaux avant de conduire ce VTT.
FBUM0010
YFM350FWA-W/YFM350A-W
MANUEL DU PROPRIÉTA I R E
© 2007 par MBK INDUSTRIE
1re édition, 2007 décembre
Tous droits réservés
To u t e réimpression ou utilisation
non autorisée sans la permission écrite
de MBK INDUSTRIE
est formellement interdite.
Imprimé en France

FBU17420

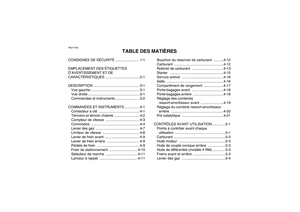

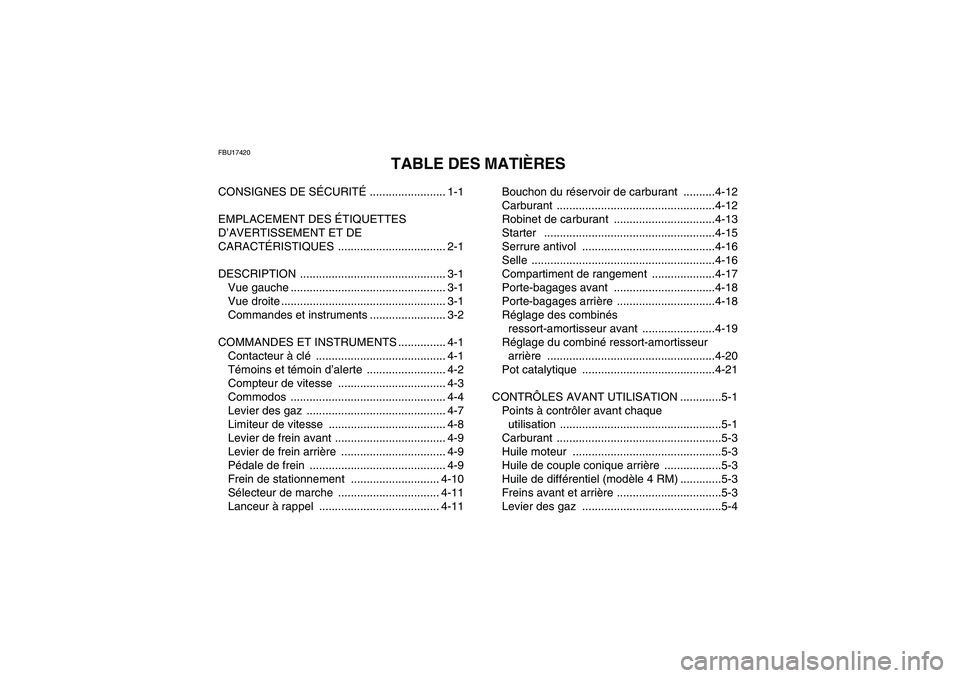

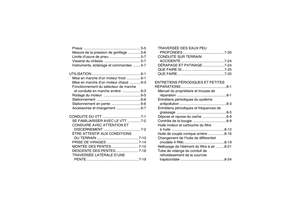

TABLE DES MATIÈRES
CONSIGNES DE SÉCURITÉ ........................ 1-1

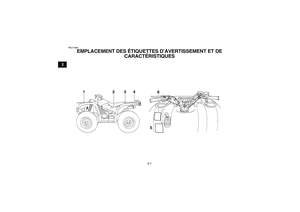

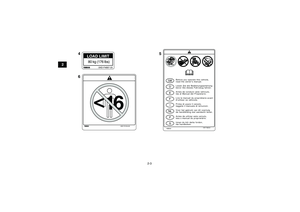

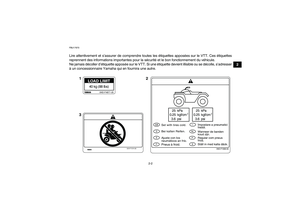

EMPLACEMENT DES ÉTIQUETTES
D’AVERTISSEMENT ET DE
CARACTÉRISTIQUES .................................. 2-1

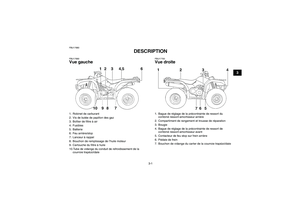

DESCRIPTION .............................................. 3-1
Vue gauche ................................................. 3-1
Vue droite .................................................... 3-1

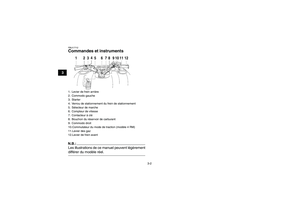

Commandes et instruments ........................ 3-2
COMMANDES ET INSTRUMENTS ............... 4-1

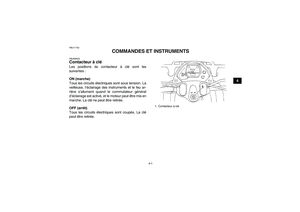

Contacteur à clé ......................................... 4-1

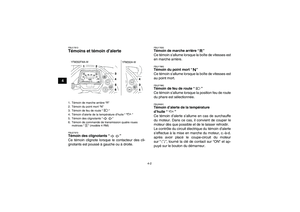

Témoins et témoin d’alerte ......................... 4-2

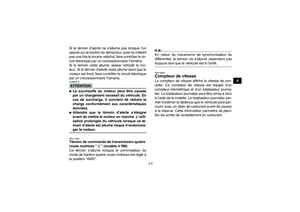

Compteur de vitesse .................................. 4-3

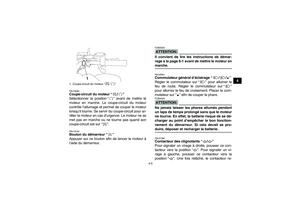

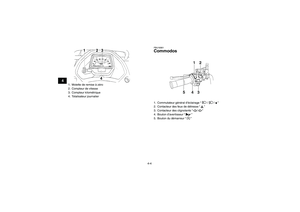

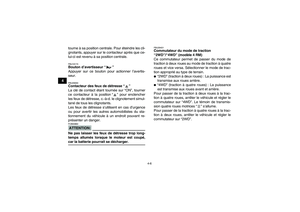

Commodos ................................................. 4-4

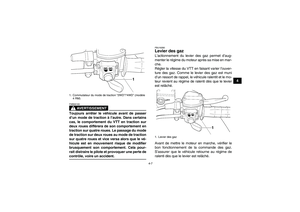

Levier des gaz ............................................ 4-7

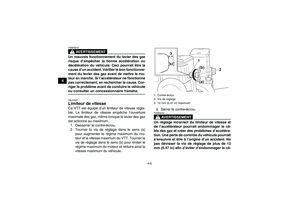

Limiteur de vitesse ..................................... 4-8

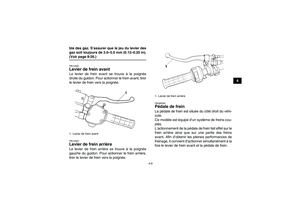

Levier de frein avant ................................... 4-9
Levier de frein arrière ................................. 4-9
Pédale de frein ........................................... 4-9

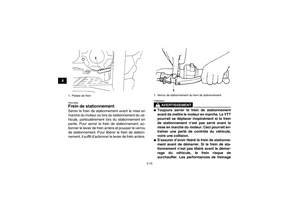

Frein de stationnement ............................ 4-10
Sélecteur de marche ................................ 4-11
Lanceur à rappel ...................................... 4-11Bouchon du réservoir de carburant ..........4-12

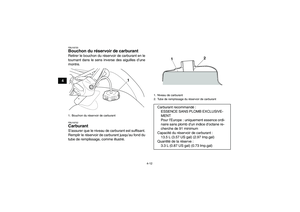

Carburant ..................................................4-12

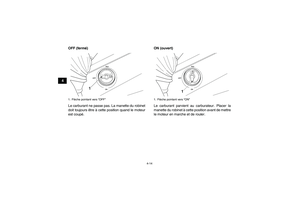

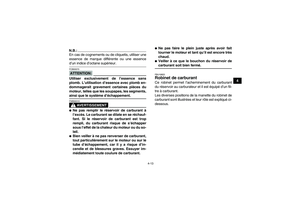

Robinet de carburant ................................4-13

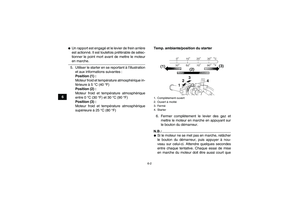

Starter ......................................................4-15

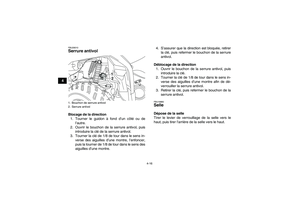

Serrure antivol ..........................................4-16
Selle ..........................................................4-16

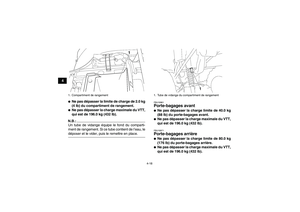

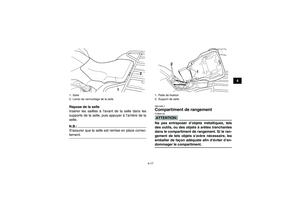

Compartiment de rangement ....................4-17
Porte-bagages avant ................................4-18
Porte-bagages arrière ...............................4-18

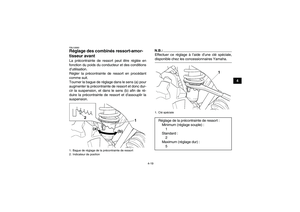

Réglage des combinés
ressort-amortisseur avant .......................4-19

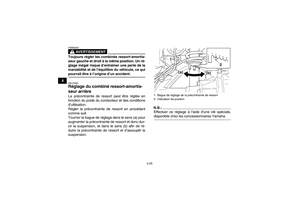

Réglage du combiné ressort-amortisseur
arrière .....................................................4-20

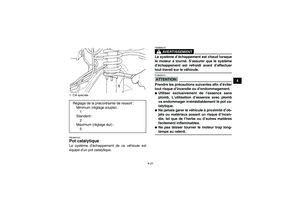

Pot catalytique ..........................................4-21

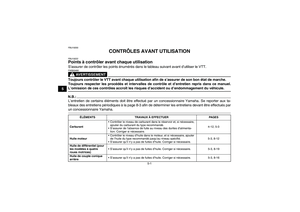

CONTRÔLES AVANT UTILISATION .............5-1

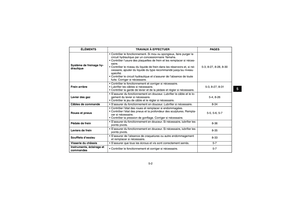

Points à contrôler avant chaque
utilisation ...................................................5-1

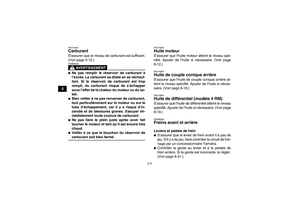

Carburant ....................................................5-3
Huile moteur ...............................................5-3
Huile de couple conique arrière ..................5-3
Huile de différentiel (modèle 4 RM) .............5-3

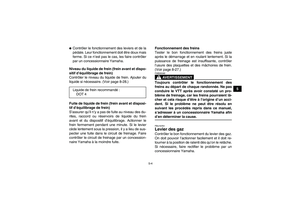

Freins avant et arrière .................................5-3
Levier des gaz ............................................5-4

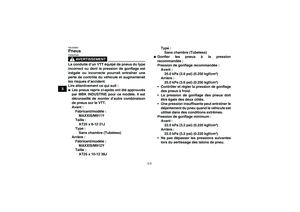

Pneus ......................................................... 5-5

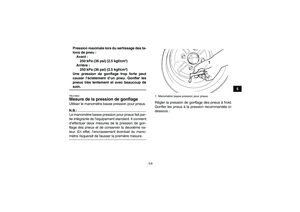

Mesure de la pression de gonflage ............ 5-6

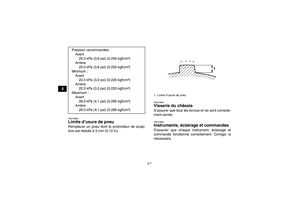

Limite d’usure de pneu ............................... 5-7
Visserie du châssis .................................... 5-7
Instruments, éclairage et commandes ....... 5-7

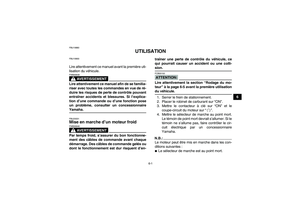

UTILISATION ................................................. 6-1
Mise en marche d’un moteur froid .............. 6-1

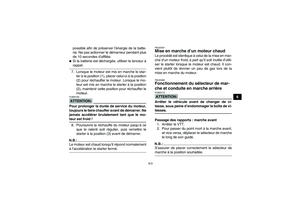

Mise en marche d’un moteur chaud ........... 6-3

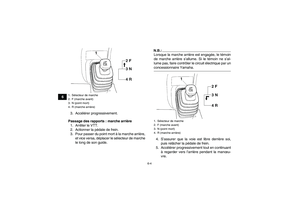

Fonctionnement du sélecteur de marche
et conduite en marche arrière .................. 6-3

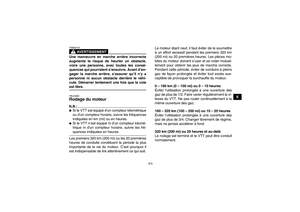

Rodage du moteur ..................................... 6-5

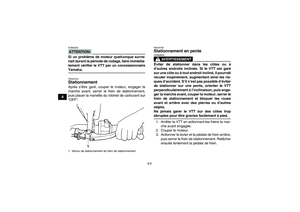

Stationnement ............................................ 6-6
Stationnement en pente ............................. 6-6

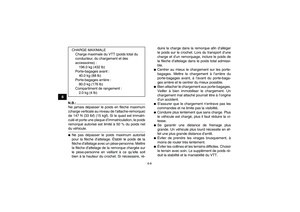

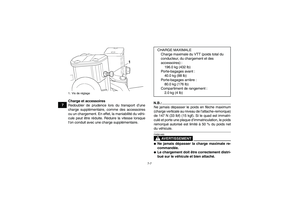

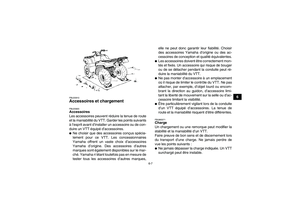

Accessoires et chargement ........................ 6-7

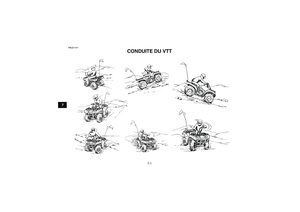

CONDUITE DU VTT ...................................... 7-1

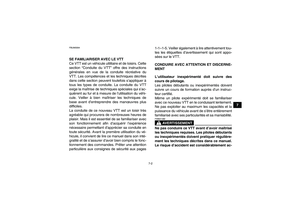

SE FAMILIARISER AVEC LE VTT ............. 7-2

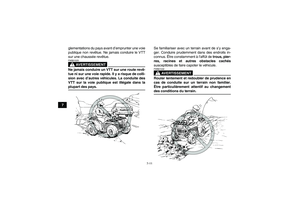

CONDUIRE AVEC ATTENTION ET
DISCERNEMENT ..................................... 7-2

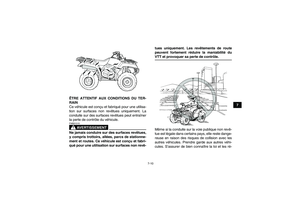

ÊTRE ATTENTIF AUX CONDITIONS
DU TERRAIN .......................................... 7-10

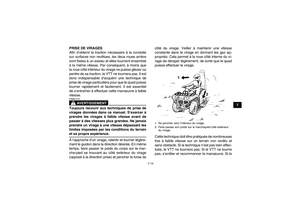

PRISE DE VIRAGES ................................ 7-14

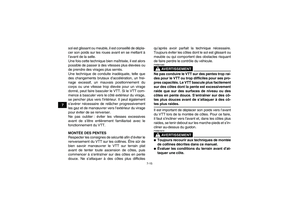

MONTÉE DES PENTES ........................... 7-15

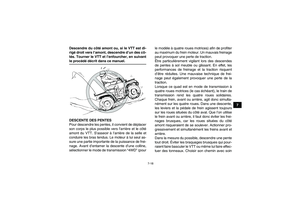

DESCENTE DES PENTES ....................... 7-18

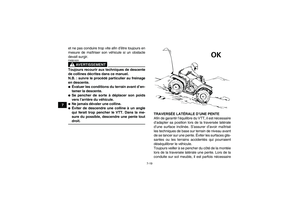

TRAVERSÉE LATÉRALE D’UNE

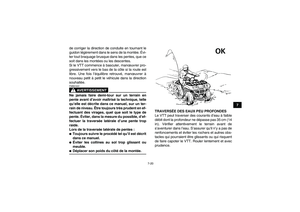

PENTE .................................................... 7-19TRAVERSÉE DES EAUX PEU
PROFONDES ..........................................7-20

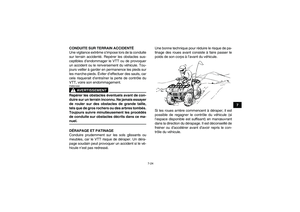

CONDUITE SUR TERRAIN
ACCIDENTÉ............................................7-24

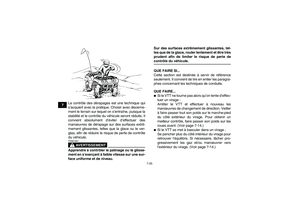

DÉRAPAGE ET PATINAGE ......................7-24
QUE FAIRE SI... ........................................7-25
QUE FAIRE... ............................................7-25

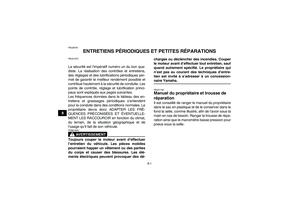

ENTRETIENS PÉRIODIQUES ET PETITES
RÉPARATIONS ..............................................8-1

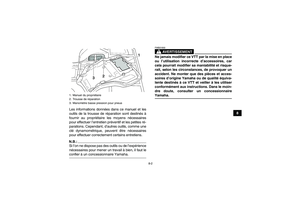

Manuel du propriétaire et trousse de
réparation ..................................................8-1
Entretiens périodiques du système
antipollution ...............................................8-3

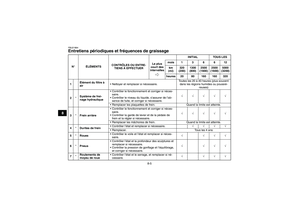

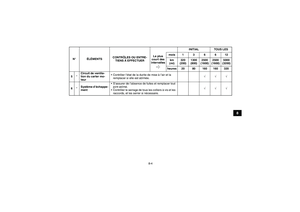

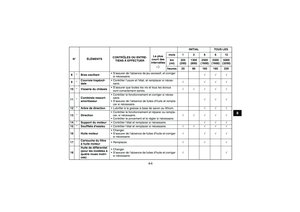

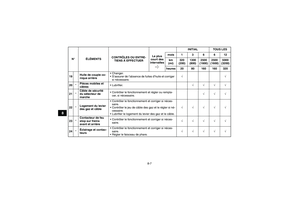

Entretiens périodiques et fréquences de
graissage ..................................................8-5

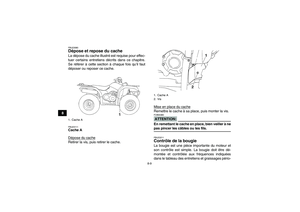

Dépose et repose du cache ........................8-9

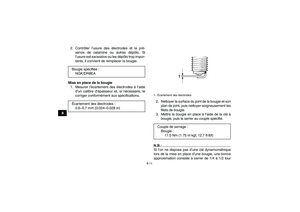

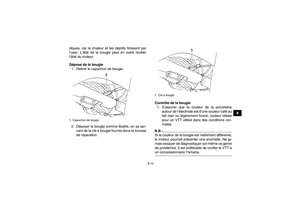

Contrôle de la bougie ..................................8-9

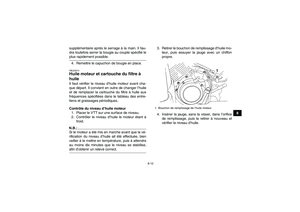

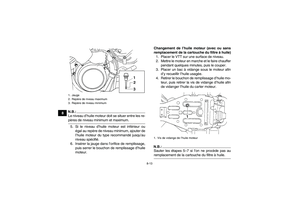

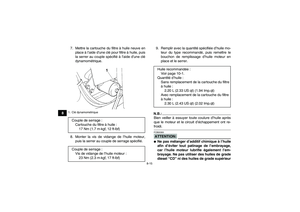

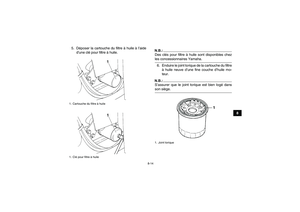

Huile moteur et cartouche du filtre
à huile .....................................................8-12

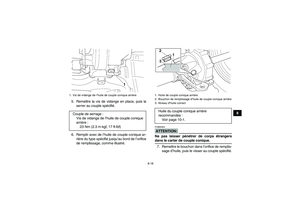

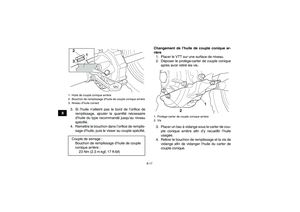

Huile de couple conique arrière ................8-16

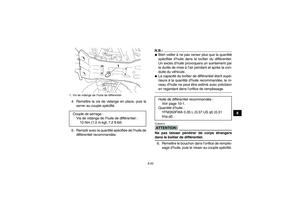

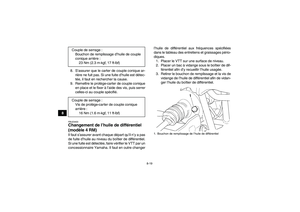

Changement de l’huile de différentiel
(modèle 4 RM) .........................................8-19

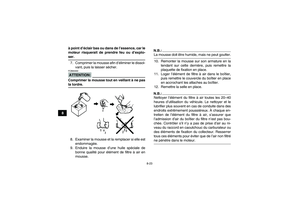

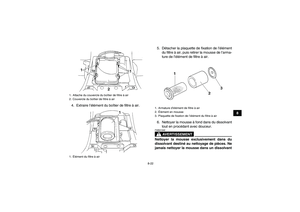

Nettoyage de l’élément du filtre à air ........8-21

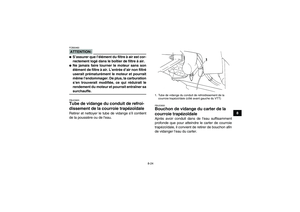

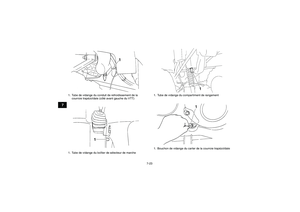

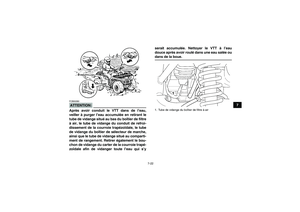

Tube de vidange du conduit de
refroidissement de la courroie
trapézoïdale ............................................8-24

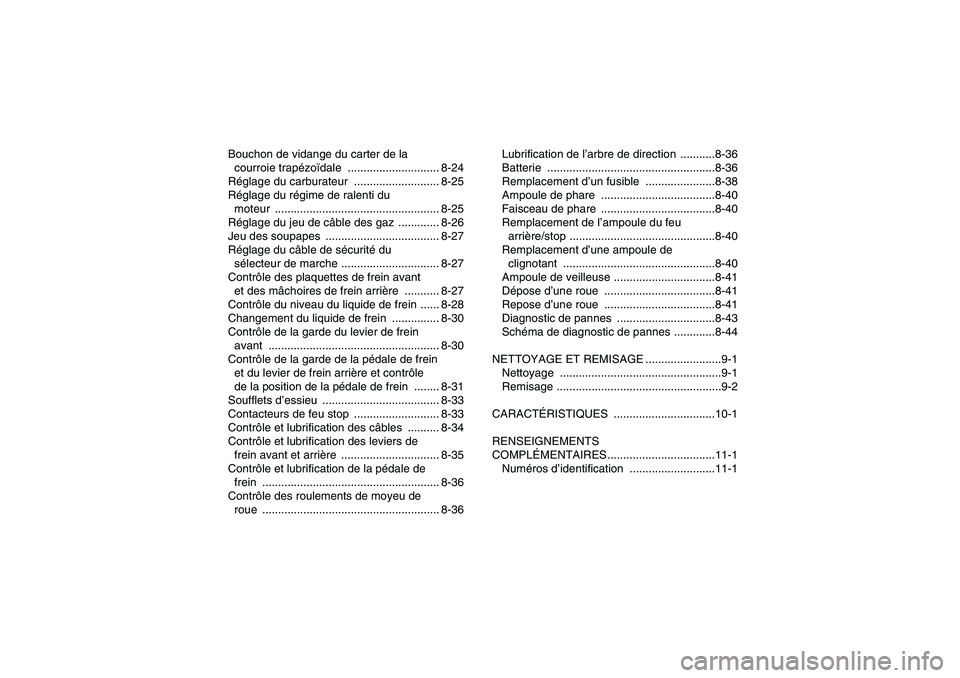

Bouchon de vidange du carter de la
courroie trapézoïdale ............................. 8-24

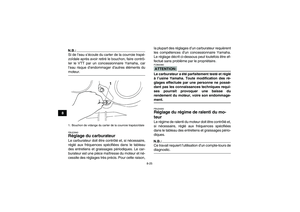

Réglage du carburateur ........................... 8-25

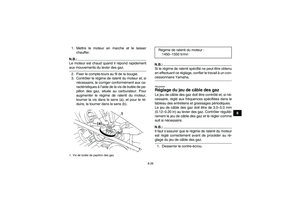

Réglage du régime de ralenti du
moteur .................................................... 8-25
Réglage du jeu de câble des gaz ............. 8-26

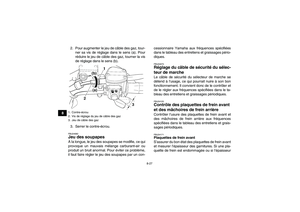

Jeu des soupapes .................................... 8-27
Réglage du câble de sécurité du
sélecteur de marche ............................... 8-27

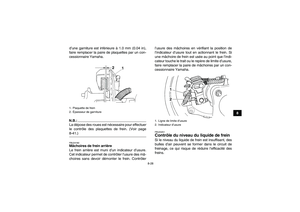

Contrôle des plaquettes de frein avant
et des mâchoires de frein arrière ........... 8-27

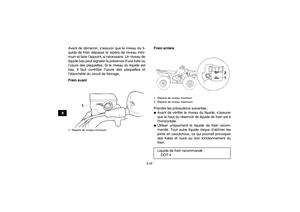

Contrôle du niveau du liquide de frein ...... 8-28

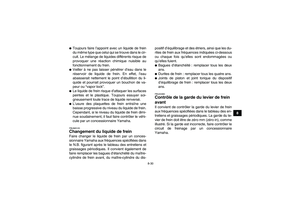

Changement du liquide de frein ............... 8-30
Contrôle de la garde du levier de frein
avant ...................................................... 8-30

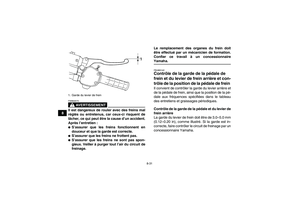

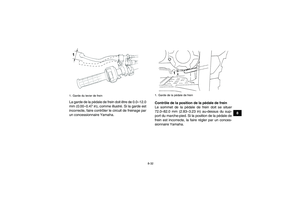

Contrôle de la garde de la pédale de frein
et du levier de frein arrière et contrôle
de la position de la pédale de frein ........ 8-31

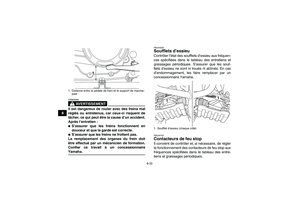

Soufflets d’essieu ..................................... 8-33

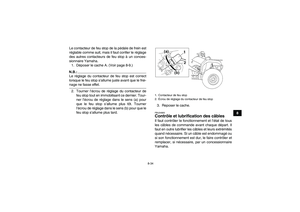

Contacteurs de feu stop ........................... 8-33
Contrôle et lubrification des câbles .......... 8-34

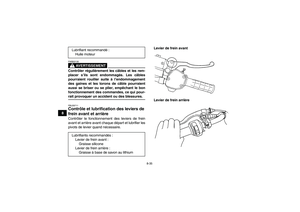

Contrôle et lubrification des leviers de
frein avant et arrière ............................... 8-35

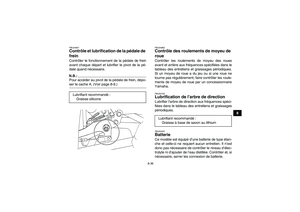

Contrôle et lubrification de la pédale de
frein ........................................................ 8-36
Contrôle des roulements de moyeu de
roue ........................................................ 8-36Lubrification de l’arbre de direction ...........8-36

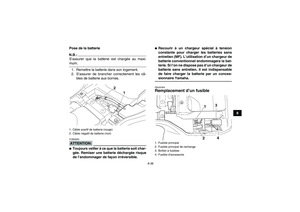

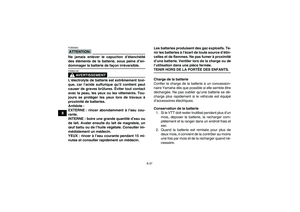

Batterie .....................................................8-36

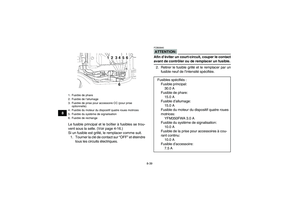

Remplacement d’un fusible ......................8-38

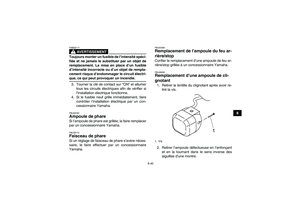

Ampoule de phare ....................................8-40
Faisceau de phare ....................................8-40
Remplacement de l’ampoule du feu
arrière/stop ..............................................8-40
Remplacement d’une ampoule de
clignotant ................................................8-40
Ampoule de veilleuse ................................8-41

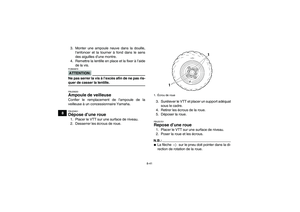

Dépose d’une roue ...................................8-41

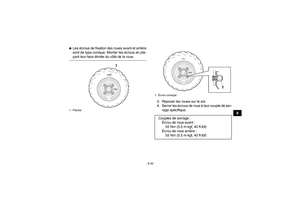

Repose d’une roue ...................................8-41
Diagnostic de pannes ...............................8-43

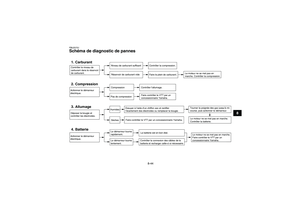

Schéma de diagnostic de pannes .............8-44

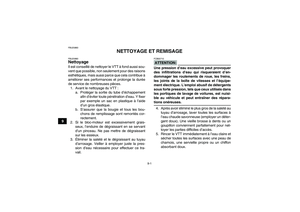

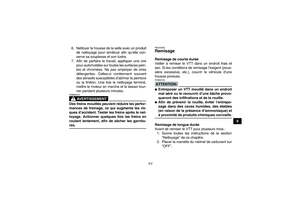

NETTOYAGE ET REMISAGE ........................9-1
Nettoyage ...................................................9-1

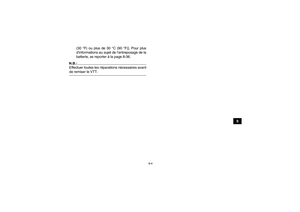

Remisage ....................................................9-2

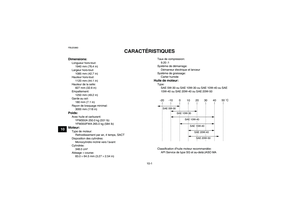

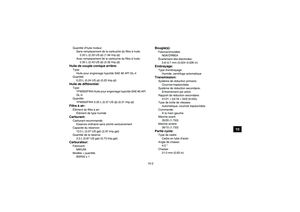

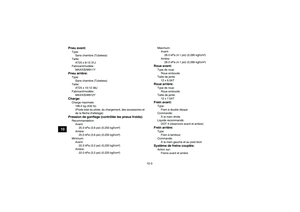

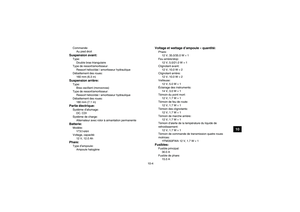

CARACTÉRISTIQUES ................................10-1
RENSEIGNEMENTS
COMPLÉMENTAIRES..................................11-1

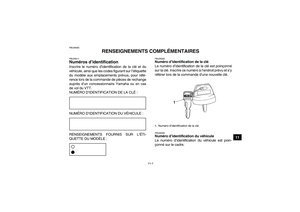

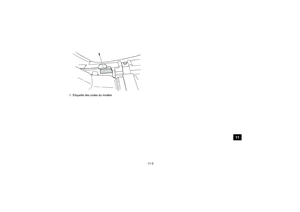

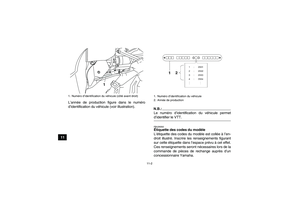

Numéros d’identification ...........................11-1

1-1
1
FBU17430

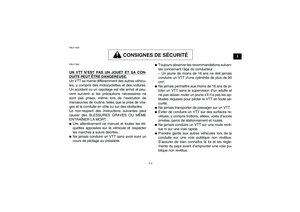

CONSIGNES DE SÉCURITÉ
FBU17562UN VTT N’EST PAS UN JOUET ET SA CON-DUITE PEUT ÊTRE DANGEREUSE.Un VTT se manie différemment des autres véhicu-
les, y compris des motocyclettes et des voitures.
Un accident ou un capotage est vite arrivé et peu-
vent survenir si les précautions nécessaires ne
sont pas prises, même lors de l’exécution de
manœuvres de routine, telles que la prise de vira-
ges et la conduite en côte ou sur des obstacles.
Le non-respect des instructions suivantes peut
causer des BLESSURES GRAVES OU MÊME
ENTRAÎNER LA MORT :
Lire attentivement ce manuel et toutes les éti-
quettes apposées sur le véhicule et respecter
les marches à suivre décrites.
Ne jamais conduire un VTT sans avoir suivi un
cours de pilotage au préalable.

Toujours observer les recommandations suivan-
tes concernant l’âge du conducteur :
– Un jeune de moins de 16 ans ne doit jamais
conduire un VTT d’une cylindrée de plus de 90
cm³.
Ne jamais permettre aux moins de 16 ans de pi-
loter un VTT sans la supervision d’un adulte et
ne pas laisser rouler un jeune s’il n’a pas les ap-
titudes requises pour piloter le VTT en toute sé-
curité.
Ne jamais transporter de passager sur un VTT.
Éviter de conduire un VTT sur des surfaces re-
vêtues, y compris trottoirs, allées, voies d’accès
privées, parcs de stationnement et routes.
Ne jamais conduire un VTT sur une route revê-
tue ni sur une voie rapide.
Prendre garde aux autres véhicules lors de la
conduite sur une voie publique non revêtue.
S’assurer de bien connaître la loi et les règle-
ments du pays avant d’emprunter une voie pu-
blique non revêtue.

1-2
1

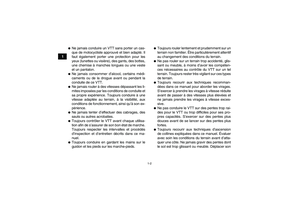

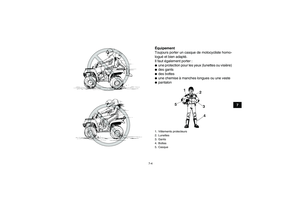

Ne jamais conduire un VTT sans porter un cas-
que de motocycliste approuvé et bien adapté. Il
faut également porter une protection pour les
yeux (lunettes ou visière), des gants, des bottes,
une chemise à manches longues ou une veste
et un pantalon.

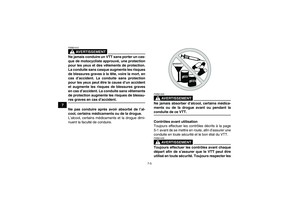

Ne jamais consommer d’alcool, certains médi-
caments ou de la drogue avant ou pendant la
conduite de ce VTT.
Ne jamais rouler à des vitesses dépassant les li-
mites imposées par les conditions de conduite et
sa propre expérience. Toujours conduire à une
vitesse adaptée au terrain, à la visibilité, aux
conditions de fonctionnement, ainsi qu’à son ex-
périence.
Ne jamais tenter d’effectuer des cabrages, des
sauts ou autres acrobaties.
Toujours contrôler le VTT avant chaque utilisa-
tion afin de s’assurer de son bon état de marche.
Toujours respecter les intervalles et procédés
d’inspection et d’entretien décrits dans ce ma-
nuel.
Toujours conduire en gardant les mains sur le
guidon et les pieds sur les marche-pieds.

Toujours rouler lentement et prudemment sur un
terrain non familier. Être particulièrement attentif
au changement des conditions du terrain.
Ne pas rouler sur un terrain trop accidenté, glis-
sant ou meuble, à moins d’avoir les compéten-
ces nécessaires au contrôle du VTT sur un tel
terrain. Toujours rester très vigilant sur ces types
de terrain.
Toujours recourir aux techniques recomman-
dées dans ce manuel pour aborder les virages.
S’exercer à prendre les virages à vitesse réduite
avant de passer à des vitesses plus élevées et
ne jamais prendre les virages à vitesse exces-
sive.
Ne pas conduire le VTT sur des pentes trop rai-
des pour le VTT ou trop difficiles pour ses pro-
pres capacités. S’exercer sur des pentes plus
douces avant de se lancer sur des pentes plus
fortes.

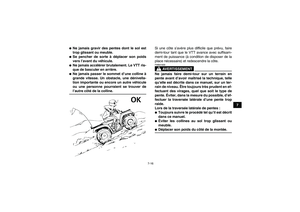

Toujours recourir aux techniques d’ascension
de collines expliquées dans ce manuel. Évaluer
avec soin les conditions du terrain avant d’atta-
quer une côte. Ne jamais gravir des pentes dont
le sol est trop glissant ou meuble. Déplacer son
